Инфракрасный теплый пол принцип работы: Инфракрасная пленка. Строение, принцип работы и особенности выбора

Инфракрасная пленка. Строение, принцип работы и особенности выбора

Долгое время единственным вариантом электрического теплого пола был обычный греющий кабель в стяжку или в слой плиточного клея. Особенности такой системы накладывают определенные ограничения. Например, для теплого пола в помещениях без плитки требуется закладывать кабель в стяжку на ранних этапах строительства или ремонта.

В 2010 году на рынке появились пленочные теплые полы. Пленка монтируется непосредственно под финишное напольное покрытие: ламинат, паркет, линолеум, ковролин. Это позволяет устанавливать теплый пол на заключительном этапе отделки. Такую пленку принято называть инфракрасной, хотя физически любое тепло является следствием инфракрасного излучения.

Строение и принцип работы

Пленочный теплый пол – это тонкая многослойная пленка из прочного износостойкого полиэтилена с расположенными между её слоями нагревательными элементами из карбона.



На слое-подложке находятся нагревательные элементы из специальной карбоновой пасты. Существуют различные конфигурации карбонового рисунка, но в нашем магазине представлен один из самых надежных вариантов, когда элементы расположены параллельно друг другу. Благодаря такому расположению поломка одного нагревательного элемента не приведет к выходу из строя всей системы.

Подвод электричества осуществляется через две медные шины. Электрический контакт между медной шиной и нагревательным элементом осуществляется через специальную антиискровую серебряную сетку, которая исключает образование искр.

Финишное покрытие – ламинирующая пленка (РЕТ), защищающая всю конструкцию от попадания влаги, пыли, а также от электрического пробоя.

Рис. 1. Строение инфракрасной пленки

Принцип работы инфракрасной пленки выглядит следующим образом: электрический ток подается к системе через клеммы —> по шинам через антиискровую сетку ток попадает на греющие элементы пленки —> греющие элементы нагреваются и прогревают напольное покрытие —> от пола нагревается воздух в помещении.

Технические характеристики большинства пленок разных производителей

• КПД теплового потока составляет 70-80 %, что в несколько раз выше, чем у других систем напольного обогрева;
• Максимальная температура поверхности составляет 50 °С;
• Температура плавления 120-260 °С;
• Скорость нагрева поверхности 5 минут;
• Длина излучения от 7 до 20 мкм;
• Электромагнитное поле почти отсутствует;
• Питание от сети 220-240 В.

Особенности выбора

При выборе качественной инфракрасной пленки следует обратить внимание на несколько внешних признаков:

• Плотность нагревательных карбоновых полос. Они должны быть однородными, черными и непрозрачными. От этого зависит равномерность нагрева.
• Толщина пленки должна быть не менее 0,338 мм.
• Медная шина должна быть гладкой, блестящей, без разводов. Ширина шины варьируется от 0,13 до 0,15 мм.

Следует отметить, что пленка может продаваться в разной комплектации:

Выбор удельной мощности пленки зависит от места монтажа:

• 130 — 160 Вт/м² подходит для обогрева хорошо утепленных помещений. К таким помещениям можно отнести обычную комнату в многоквартирном доме: спальную, гостиную;
• 170 — 230 Вт/м² подходит для помещений с повышенными теплопотерями: балкон, помещения расположенных на первых этажах, эркеры и пр.

В обоих случаях лучше свериться с техническими характеристиками напольного покрытия и не нагревать пол выше указанной температуры.

Инфракрасный пленочный пол подходит не только для комфортного обогрева полов, но и в качестве дополнительно и основного обогрева помещений.

Приведенные данные носят обзорный характер. Всю информацию по техническим характеристикам и видам инфракрасной пленки можно уточнить у наших специалистов по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.



«Инфракрасная пленка. Строение, принцип работы и особенности выбора»
ООО «Теплый пол», 2019
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!





Пленочный теплый пол. Принцип работы и преимущества плёночного пола

Принцип работы и преимущества плёночного пола

Инфракрасный плёночный тёплый пол состоит из графитовых нагревательных элементов, впаянных между слоями гибкой термоплёнки. Когда через них проходит электрический ток, пластины излучают инфракрасное тепло. Оно поглощается напольным покрытием, в результате пол становится комфортно тёплым.

Преимущества плёночного тёплого пола перед другими видами:
• Такой вид обогрева наиболее естественный для человека, он максимально похож на солнечное тепло.
• Не требуется предварительная черновая стяжка пола, не нужно заливать раствор поверх нагревательной плёнки. Это экономит время и средства.
• Можно монтировать в любое время, не обязательно устраивать капитальный ремонт.
• Подходит для установки на любой поверхности – не только на пол, но и на стены или даже потолок.
• Не ворует полезную площадь комнаты, так как практически не поднимает уровень пола.

• Благодаря щадящему нагреву подходит для любых типов напольного покрытия. Установив пленочный теплый пол под ламинат, можно не опасаться его деформации или возгорания.
• При правильной установке не боится влаги и повышенных нагрузок. Поэтому подходит для любых помещений: ванны, спальни, детского сада, спортзала и т.д.
• Может работать в качестве как основного, так и вспомогательного вида отопления.
• Подлежит демонтажу и переносу на другое место, при необходимости.

Из недостатков стоит упомянуть большое энергопотребление во время нагрева пола. Но благодаря тому, что разогреваются панели практически моментально, термостат быстро отключает систему, что экономит электроэнергию.

Особенности монтажа и распространённые ошибки

Как уже упоминалось выше, монтаж инфракрасного плёночного тёплого пола самый простой из всех видов отопительных систем. Если пол ровный, не требуется никаких подготовительных работ по заливке бетонной стяжки.

Краткое описание порядка работ:
1. Удалить с поверхности пола мусор и пыль.
2. Устранить неровности.
3. Уложить слой теплоизоляции, чтобы тепло не уходило вниз.
4. Разрезать ленту термоплёнки на полосы, в зависимости от конфигурации комнаты.
5. Выложить плёнку и термодатчик, на стене в удобном месте установить терморегулятор и автомат аварийного отключения.
6. Подключить все элементы оборудования в одну цепь, согласно инструкции.
7. Проверить работу системы.
8. Накрыть тёплый пол слоем защитного материала. Если устанавливаете пленочный теплый пол под ламинат, достаточно плотного полиэтилена. Под ковролин нужно уложить лист фанеры или ДСП.

9. Настелить напольное покрытие.

Как видно, никаких сложностей с установкой не предвидится. Но если не следовать инструкции, можно наделать ошибок и усложнить себе жизнь тем, что прийдётся потом всё переделывать.

Наиболее распространённые ошибки монтажа:
• Последовательное подключение полос, вместо параллельного.
• Разрезание плёнки в неправильном месте. Это приводит к разрыву электрической цепи.
• Укладка на пол с перепадами высоты приводит к перетиранию плёнки.
• Отсутствие автомата выключения в системе, который защищает от короткого замыкания и поражения током.
• Установка термодатчика в неправильном месте. Например, если он находится возле балкона, температура там будет ниже и он будет подавать сигнал включения нагрева чаще, чем нужно. Также не нужно устанавливать его в особо жарких местах пола.

Если делать всё правильно, инфракрасный плёночный тёплый пол прослужит вам верой и правдой не один год.

принцип работы, преимущества и недостатки, критерии выбора

Длительное время велись дискуссии по поводу вреда и пользы инфракрасного излучения, используемого в быту. Мнения учёных и медиков сошлись в том, что данный вид отопления абсолютно безопасен при правильном подборе мощности и выполнении монтажа согласно требованиям инструкции.

Одной из недавних разработок является плёночный тёплый пол, уже получивший признание и популярность у потребителей.

Посмотрите видео о монтаже пленочного пола

Система представляет собой ламинированную конструкцию с медной токопроводящей шиной, карбоновым нагревательным элементом (проводящие полосы с шагом крепления 1,5 см) и серебряным покрытием.

Укладывается плёнка под напольное покрытие (линолеум, ламинат и др.). Подключение к сети осуществляется через терморегулятор, который позволяет устанавливать в помещении комфортный микроклимат.

Принцип работы пленочного теплого пола

Работа инфракрасного отопления основана на нагреве предметов, которым служит напольное покрытие. Тёплая поверхность пола согласно физическим процессам распространяет тепло по всей комнате путём естественной циркуляции воздуха. Источником энергии системы является электричество.

Тепло, исходящее от нагревательных элементов, имеет схожесть с солнечными лучами, поэтому организм человека благоприятно реагирует на данный вид отопления.

Преимущества пленочного теплого пола

• равномерно прогревает всю комнату;

• экономно расходует электроэнергию;

• не сушит воздух, поддерживает в помещении естественный уровень влажности;

• независимость от системы центрального отопления;

• подходит под любой тип напольного покрытия;

• монтаж не требует специальной подготовки поверхности;

• во время работы не издаёт шума;

• возможность демонтировать систему для переустановки в другую комнату.

Помимо эксплуатационных и технических преимуществ инфракрасное излучение оказывает благоприятное воздействие на здоровье людей:

— улучшает кровообращение;

— ионизирует воздух;

— укрепляет иммунитет;

— снижает нервное напряжение, избавляет от бессонницы;

— нормализует работу сердечно-сосудистой системы.

Не зря в кабинетах физиотерапии установлено преимущественно оборудование с инфракрасной энергией.

Недостатки пленочного теплого пола

• для монтажа плёночного пола требуется ровное основание;

• подключение контактов лучше доверить профессионалу;

• быстрое остывание;

• монтаж покрытия снизит высоту помещения в среднем на 2-3 см.

Критерии выбора пленочного теплого пола

Выпускается плёнка двух типов мощности: 150 и 220 Вт/м2. Менее мощную систему рекомендуется устанавливать для дополнительного обогрева помещения. Если предполагается использование плёнки для полноценного обогрева помещения, подойдёт изделие 220 Вт/м2.

Относительно толщины плёнки следует отдавать предпочтение вариантам не менее 0,3 мм (европейский стандарт 0,338 мм). Слишком тонкое изделие подвержено повреждению, поэтому выбирать тёплый пол толщиной меньшей, чем рекомендуется, нецелесообразно.

Специалисты советуют обращать внимание на равномерность нанесения графитного слоя. Сплошное и толстое покрытие обеспечит длительную эксплуатацию. Если изделие просвечивается на свету, от покупки стоит отказаться.

Аналогичные исследования нужно провести с медной шиной, она должна быть плотной и широкой (13-15 мм). Это обеспечит надёжный контакт с карбоном. Поверхность токоведущей шины должна быть однородной, сплошной без признаков окисления или повреждения.

Со временем эксплуатации шина с серебряным напылением может отслоиться, что приведёт к образованию искры. Для предотвращения подобно проблемы рекомендуется выбирать изделия с антиискровой сеткой. Единственным минусом такой плёнки является высокая стоимость, но вопрос безопасности считается основным фактором.

Существует ещё один нюанс, на который следует обратить внимание. Это промежутки между греющими полосами. Различается два вида покрытий: прозрачное и матовое. Прозрачная плёнка образуется в результате применения клея, а матовая при ламинировании. Прослужит на порядок дольше тёплый пол, в изготовлении которого использовалась технология ламинирования. Клеевой способ обеспечит работоспособность системы всего на 1-2 сезона, после чего конструкция станет ломкой от пересыхания.

Особенности монтажа

Основным преимуществом плёночной системы является отсутствие строгих требований к стяжке, на которую она монтируется. Главное, чтоб поверхность была ровной. Специалисты рекомендуют предварительно отшлифовать черновой пол, чтобы удалить возможные острые фрагменты. Ламинированная основа может повредиться на выступах под давлением напольного покрытия.

Очищенная поверхность застилается слоем теплоизоляции. На неё укладываются полоски плёнки и термодатчик. Соединения выводятся к терморегулятору, который запитывается от сети 220 В. Следующим этапом выполняется проверка работоспособности системы, после чего инфракрасные элементы покрываются защитным материалом. Заканчивается монтаж установкой финишного напольного покрытия.

        Поделиться:

Принцип работы, недостатки и достоинства

При использовании инфракрасного излучения при отоплении жилплощади можно существенно сэкономить семейный бюджет. Такое устройство, как инфракрасный пол, хорошо воспринимается человеческим организмом, так как тепло вырабатывается и нашим организмом тоже. Именно поэтому применение ИК волн способно поддерживать температуру в помещениях на оптимальном уровне. При этом на градуснике этот показатель всегда будет на несколько градусов ниже. Это позволяет сэкономить на коммунальных платежах. В связи с этим некоторые ученные уверены, что помимо обогрева, подобные ИК волны благотворно влияют на организм человека, излечивая его от хронических заболеваний.

Принцип работы ИК волн сравним с действием современных ионизаторов воздуха, которые не только уничтожают неприятные запахи, но и бактерии. Подобная технология нашла свое применение и в медицине. При помощи нее проводятся сеансы снятия стресса, усталости и лечения многих заболеваний. Его электромагнитное излучение приравнивается к нулю. Существенным недостатком можно назвать завышенные цены на необходимые строительные материалы, которые понадобятся в ходе проведения монтажных работ.

Устройство, помимо разогрева плёночных материалов, прогревает предметы интерьера, а не воздух в помещении.

Пример укладки на пол

В чем заключается принцип работы

Такому устройству необходим постоянный доступ к электроэнергии. Инфракрасный пол работать без нее не будет. Если в доме предварительно был уложен качественный теплоизоляционный слой, то среднесуточное потребление от сети составит около 35 Вт на метр площади в час. Выставление четких опций позволит сократить расходы к минимуму, но для этого понадобится непрерывный контроль над системой, которая обогревает помещение. Только так можно достичь необходимого комфорта и теплого напольного покрытия.

Удобство и уют вашим ногам

Особенности системы устройства позволяют монтировать инфракрасные полы без опасения создания электромагнитного поля, который есть в каждом системе, состоящей из кабелей. В процессе работы пленочные материалы излучают отрицательно заряженные ионы и инфракрасные лучи длительного действия. Создаваемое нагревателем тепло благотворно влияет на общее состояние человека. Некоторые люди сравнивают его с теплыми летними лучами солнца. Стоит отметить, что нагреваться будут только те поверхности, которые находятся непосредственно в помещении. Для того, чтобы бесплатно не отапливать соседей, рекомендуется установить теплоотражающую подложку. Теплый пол не греет воздух, а лишь окружающие его предметы.

Здоровое тепло

Недостатки

Для составления максимально полной картины, касательно использования ИК пленки, необходимо рассмотреть и ее недостатки. Скрывать их производители не собираются, ведь даже малейший недочет может стать основанием для отказа установки и дальнейшего использования этой системы.

Основные недочеты:

1. Между напольным покрытием и нагревателем должен находиться дополнительный слой, который бы характеризовался высоким уровнем прочности. Для этого можно использовать листы ОСБ, ДСП, гипсокартона и фанеры. Покупка такого материала приводит к дополнительным затратам, в отличие от водяной или кабельной системы, где подобной необходимости нет.
2. Места, где расположен инфракрасный пленочный пол, нельзя заставлять мебелью. Этот важный аспект необходимо учесть еще на стадии разработки проекта по укладке теплого пола. В случае, если есть необходимость в смене обстановки, а желания срывать полы нет, можно установить специальные подложки под мебель в местах, где расположен теплый пол. При этом не произойдут нарушения естественной циркуляции воздуха. Не пострадает и эстетическая сторона интерьера, если таковая может быть при условии, что под мебелью вместо ножек будут стоять высокие деревянные бруски.
3. Система не способна работать на воздухе, необходим постоянный приток электричества. О надежности системы не придется говорить, если в вашем районе перебои электроэнергии не являются редкостью. В таком случае рекомендуется иметь поблизости небольшой генератор или автомобильную помпу. А вот ИК нагреватели требуют большой мощности, при этом расход топлива так же будет немалым.
4. Инфракрасные теплые полы являются наиболее эффективными нагревателями, но при этом они существенно проигрывают водяным системам, которые более экономичны.
5. Если в системе участвует карбоновый материал, то необходима постоянная подпитка от сети в 220 В. Стоит учесть, что ток является опасным фактором. Даже сделанное правильно заземление не может гарантировать отсутствие возможности удара током, к которому подключен теплый пол.

Достоинства

1. Подобная технология подогревает помещение равномерно, но максимальный комфорт будет все же наблюдаться в области пола. Теплый пол позволяет ногам постоянно находиться в тепле, как и рекомендуют многочисленные врачи.
2. Это устройство легко демонтировать в случае необходимости и установить в другом месте. Для демонтажа электрических или водяных систем понадобится дробление бетонной стяжки. Таким образом вытащить теплый пол целиком – не получится.
3. Возможность подогрева небольших участков помещения. Благодаря этому можно прогревать лишь коридоры или место семейного отдыха. Поэтому тёплый пол позволяет расходовать энергию рационально, обогревая только те участки, которые в этом нуждаются.
4. Такой системе не страшны заморозки, поэтому может непрерывно функционировать даже в отсутствии владельцев. Это дало возможность устанавливать такой вид систем обогрева на дачах и загородных участках.
5. Низкая тепловая инертность так же играет немаловажную роль, так как она позволяет достигать оптимальной температуры практически сразу после включения.
6. Уровень КПД более 75%.
7. Его можно устанавливать не только в частных домах, но и в квартирах. Отсутствует возможность затопления соседей в будущем, но для их установки понадобится разрешение местных органов.
8. Монтажные работы можно провести в течение нескольких часов или дней, при наличии всех необходимых материалов и умений. Предварительно необходимо заняться разработкой схемы.

Достоинства

Если провести детальный анализ преимуществ и недочетов инфракрасных теплых полов, то можно с уверенностью сказать, что будущее останется за ними. Практически все минусы можно устранить при помощи правильно проведенных монтажных работах и проведению правильных расчетов. А особенности выяснятся в процессе эксплуатации устройства. Инфракрасный теплый пол придаст любому помещению необходимого уюта в холодные дни.  Устройство такого позволяет устанавливать его на дачных участках и использовать при отсутствии членов семьи.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Инфракрасный пленочный теплый пол: виды, устройство, монтаж

Любой врач скажет, что ноги следует держать в тепле. Поэтому наиболее комфортным считается отопление, идущее не от батарей, а от пола. Оно создает максимальную зону комфорта для ног, не перегревая при этом голову. Именно на такой режим отопления сделали ставку производители ик-полов, предложив альтернативу традиционным конвекторам.

В рекламных роликах потребителей убеждают, что инфракрасный теплый пол – самая выгодная и беспроблемная система отопления, обладающая к тому же целебным воздействием на организм. Так ли это на самом деле? Разберем по косточкам, какие виды ИК-полов существуют, насколько они эффективны с точки зрения физики и отзывов людей, установивших в своих домах подобную систему обогрева.

Содержание статьи:

Как устроена ИК-система прогрева помещений

При создании нового типа отопления производители ориентировались на свойства солнечного луча, который, долетая до земли, нагревает не воздух, а все предметы и тела, которые попадаются по пути. Солнце воздействует лучами инфракрасного диапазона, которые невидимы для человека, но прекрасно улавливаются клетками нашего тела.

Вспомните, как жарко бывает в заснеженных горах, когда солнце в зените. Как только небо покрывается тучами – исчезает и тепловой комфорт.

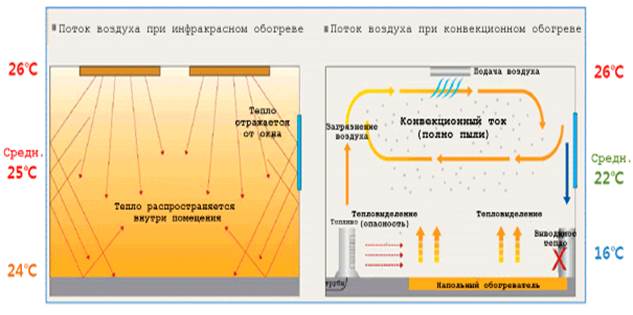

При конвективном способе отопления самые высокие точки тепла располагаются у потолка, при инфракрасном полу – в зоне комфорта человека

В системе ик-полов главным козырем является то, что при их подключении к электричеству происходит выделение тепловых лучей инфракрасного спектра, за счет которых и должно согреваться все, что находится в помещении.  Скорость такого обогрева значительно выше, нежели от традиционных водяных или электрических систем, которые сначала нагревают воздух.

Первоначально были созданы обогреватели – для дома и улицы. Увидев, что эта технология реально действует, инновационный материал стали использовать в укладке полов.

Эффективно ли ИК излучение под напольным покрытием?

На сайтах производителей можно найти только положительную информацию о том, как успешно ик-лучи проходят через финишное напольное покрытие, теряя всего до 10% полезного излучения. Но специалисты в области физики на многих форумах опровергают эту информацию, доказывая экспериментами, что ламинат или та же плитка поглощают практически 100% полезных лучей, а значит, никакой разницы в обогреве водным или электрическим способом нет.

Как и при любом способе полового отопления, нагревательные элементы воздействуют сначала на финишное покрытие, нагревая его, а уже от него тепло расходится по помещению. Т.е. нет прямого воздействия ик-лучей на человека и мебель, а есть обычный способ теплопередачи.

Если бы инфракрасный пол не закрывали, а ходили прямо по пленке или кабелю, тогда можно было бы говорить о прямом воздействии ик-излучения. Что, собственно, и происходит, когда включают пленочные обогреватели, висящие на стене. Но в случае с полами это свойство теряется. Поэтому при выборе варианта теплого пола стоит учитывать не данный аргумент, а иные, более очевидные плюсы систем.

Инфракрасные лучи, проходящие через напольное покрытие, поглощаются им почти полностью, а далее процесс обогрева идет обычным способом конвекции

Почему ик-полы популярны в квартирах

При рекламировании инфракрасных полов менеджеры почему-то всегда делают акцент на скорость обогрева и целебные свойства луча, уничтожающего микробы, насыщающего помещение отрицательными ионами и пр., хотя именно эти свойства и вызывают больше всего недоверия потребителей. Нигде в интернете вы не найдете примеров тому, что люди исцелились от болячек или улучшили свое здоровье, благодаря установке ик-системы отопления.

Зато о таком очевидном и важном плюсе, как простота укладки, говорят в последнюю очередь. А ведь именно это становится решающим для тех хозяев, кто не желает вскрывать старые полы, делать капитальный ремонт, а хочет лишь слегка улучшить тепловой режим в одной из комнат, к примеру, в детской. Достаточно демонтировать напольное покрытие, уложить ик-систему и вновь накрыть тем же финишным материалом.

Конечно, есть некоторые нюансы при укладке разных типов инфракрасного пола, но в целом его монтаж гораздо проще, нежели укладка водяных или электрических систем обогрева.

Кроме помещений, инфракрасные полы отлично снимают наледь с крыльца и ступеней и при этом не боятся никаких перепадов температур и морозов

Насколько такое отопление выгодно?

Стоит отметить, что инфракрасные системы имеют много положительных сторон.

• Во-первых, они обеспечивают наиболее комфортный уровень прогрева помещений, когда температура на полу выше температуры под потолком на 2-3 градуса. В Европе такой обогрев считается самым полезным для человеческого организма.
• Во-вторых, ик-системы можно укладывать на всю площадь комнаты, даже если сверху на них будет стоять громоздкая мебель. Производители гарантируют, что такой обогрев не портит мебели. Но чаще отопление делают локальным, для определенных зон. К примеру, под компьютерным столом, чтобы создать комфорт для стоп при сидячей работе, в зоне детских игр, возле дивана и пр.
• В-третьих, эти системы не завязаны с отопительным периодом и могут работать круглый год.
• В-четвертых, они обеспечивают самый быстрый прогрев помещения, в то время как батареям надо работать около 3 часов, чтобы поднять температуру воздуха до комфортной.
• В-пятых, они не «крадут» высоту помещения, так как монтируются без многослойных стяжек и «пирогов».
• В-шестых, при аварийных ситуациях (выход дорогого котла из строя, заморозка трубопровода и пр.) именно эти полы можно смонтировать в кратчайший срок и так перетерпеть до лета, пока не починится основное отопление.

Но назвать инфракрасное отопление дешевым нельзя. При покупке материала вы действительно обойдетесь малыми суммами. Плюс – не надо тратиться на подготовку основания. Зато зимой такой пол тянет электроэнергию в больших объемах. А значит, суммы в счетах за свет будут высокими.

Почему так получается:

• Электрическая энергия сама по себе дороже газовой или твердотопливной;
• автоматика в ик-полах устроена так, что считывает температуру не с воздуха, а с поверхности пленки или мата. Т.е. как только пленка слегка остыла – датчик срабатывает и запускает систему в работу. В комнате может быть еще достаточно тепло, а система уже включается вновь. Недаром в отзывах потребителей часто звучит жалоба на неудобство регулировки автоматики. Если выставить температуру повыше – в доме слишком жарко, если поменьше – дом моментально остывает. Поэтому профессиональные бригады немало сил уделяют теплоизоляции основания, чтобы ни один градус не уходил вниз.

Есть фирмы, которые в инструкции указывают, что прогревать пол можно только до 40 градусов. На выходе в комнату попадает всего +25. Этого мало, чтобы прогреть все помещение.

Для сравнения: батарея отопления нагревается до 80 градусов, и при этом у нее нет препятствия в виде напольного покрытия. А значит, все тепло попадает прямо в комнату, не теряясь по пути.

Кроме стационарных моделей, разработан мобильный инфракрасный пол, который можно переносить из комнаты в комнату и использовать, прикрывая сверху ковром

Еще важный нюанс – заземление. В комплекте с ик-полами не идет оборудования, которое бы убирало электромагнитное поле. В отличие от резистивных двухжильных кабелей, которые сами гасят электромагнитное поле, одножильные карбоновые этого сделать не могут. Поэтому надо дополнительно покупать заземляющий экран. При этом нигде нет информации, что такие полы 100%-но безопасны.

А во влажных помещениях (санузел, баня) существует риск поражения электрическим током. Особенно это касается китайских комплектаций, которые народ покупает без официальной гарантии в зарубежных интернет-магазинах.

Виды теплых инфракрасных полов

Сегодня выпускается два типа теплых полов с ик-излучением – стержневые и пленочные. Каждый имеет свою специфику монтажа и использования.

Вариант #1 – стержневые системы

Представляют собой маты из графитово-серебряных стержней, спрятанных в медную защитную оболочку и соединенных между собой многожильными проводами. Эта система работает от электричества. Ток нагревает стержни и находящийся внутри них карбоновый материал. Тот начинает выделять тепло в ИК-спектре. Оно устремляется вверх и согревает помещение.

Стержневые кабельные полы продаются готовыми бухтами и в виде отдельных кабелей. Второй вариант дешевле, но требует правильной спайки и подключения

При монтаже стержневой системы:

1. сначала укладывают теплоотражающую подложку, которая не даст инфракрасным лучам уходить вниз и греть потолок соседей;
2. затем равномерно раскатывают маты и соединяют их друг с другом в цельную систему;
3. фиксируют маты малярным скотчем;
4. подключают датчик и терморегулятор, проверяют качество работы, запитав систему от электросети;
5. убедившись в правильности подключения, стержни заливают тоненькой 3-сантиметровой стяжкой.

При укладке маты раскатывают так, чтобы они лежали встык либо на некотором расстоянии друг от друга. Внахлест их укладывать запрещено!

При укладке карбоновых матов можно желать тоненькую стяжку либо утапливать кабели в плиточный клей (в зависимости от финишного покрытия)

Вариант #2 – пленочные системы

Более простым в монтаже вариантом являются пленочные ик-полы. В них главным проводником тепла также является карбон, только он размещен не в стержнях, а полосами внутри полимерной пленки.

Нагревательные элементы в ней плотно заламинированы, поэтому им не страшны влага, случайные вмятины и проколы, хотя общая толщина пленочного пола – всего 0,4 см. Углеродные полоски идут с шагом около 1-1,5 см, чтобы поверхность прогревалась равномерно.

Нагревательные элементы заламинированы полимерным материалом сверху и снизу, чтобы максимально заизолировать их от случайного попадания воды и пыли

Пленочные полы кладут без стяжки (так называемый «сухой» монтаж), укладывая снизу теплоизолирующую подложку, чтобы все тепло устремлялось вверх. Прямо на пленку стелют финишное покрытие.

Чтобы нежные материалы, вроде ламината или линолеума, не коробило от перепадов температур, между ик-пленкой и финишным покрытием укладывают тоненькую защитную пленку

Сегодня уже выпускается пленка, которая покрыта карбоновым материалом полностью, а не полосками. Ее называют сплошной. И если в полосатой карбоновый материал наносят методом напыления, то в сплошной его раскатывают по поверхности в виде пасты.

Такой пол стоит дороже, но проводит тепло лучше, так как не имеет «мертвых зон» в местах соединения листов и между полосками.

Какой вид ик-пола лучше?

Каждый вариант инфракрасного пола имеет свои преимущества и недостатки. Их и следует учитывать, подбирая обогрев для конкретного помещения:

• Так, пленка нагревается быстрее кабеля, но обеспечивает меньший уровень прогрева помещения.
• В реальности большинство пленок гораздо слабее кабеля. Своим поставщикам китайцы оговаривают, что срок службы карбонового напыления всего 3-5 лет, а далее нагревательные элементы состариваются и греются слабее. Но этого не скажут вам в местах продажи. Там вас убедят, что пленка отлично будет работать 15 лет.
• Зато ремонт легче у пленочного пола. Если какое-то звено вышло из строя – это не отразится на общей картине, так как между полосками карбона малый шаг. А вот участок кабельного мата придется менять, вскрывая стяжку.
• По скорости укладки, несомненно, выигрывает пленка. Ее можно смонтировать за день.
• При самостоятельном монтаже кабельных полов важно правильно определить сегменты, из которых будете складывать пол, и надежно соединить куски. Если это не учесть – пол может вообще не прогревать покрытие либо перегревать его. Норма – каждый сегмент пола должен содержать от 11 до 14 метров кабеля. Если больше – прогрев уменьшается. Пленка же изначально создана с правильным шагом и метражом.
• Такие нежные напольные покрытия, как ламинат и линолеум, нельзя прогревать сильно, иначе рискуешь испортить их (покривит, вспучит и пр.). Поэтому в таких помещениях и пленку, и мат укладывают как дополнительный вариант отопления, для поддержания комфортной температуры на полу.

Кстати, такая популярная в ванной комнате плитка лучше «дружит» с карбоновыми матами, так как непосредственное соприкосновение керамики с пленкой разрушает межплиточные швы. Из-за этого покрытие теряет эстетический вид, плитки откалываются, образуются пустоты.

Если не заизолировать основание теплоотражающей подложкой, то КПД любого вида теплого пола будет низким, так как половина энергии уйдет вниз

Чтобы найти поврежденный карбоновый кабель, нужно не только снять финишное покрытие, но и вскрыть стяжку, что существенно сложнее, чем ремонт пленки

Частые проблемы с ик-полами (по отзывам людей)

Любую новинку стоит сначала изучить, чтобы понять, где ее «болевые точки». Инфракрасные полы не так давно появились, поэтому говорить об их полной безопасности и эффективности пока рано.

Зато на форумах вовсю обсуждают проблемы, с которыми столкнулись люди, сделавшие подобное отопление в своем жилище. Рассмотрим некоторые из них.

Недоработка терморегулятора

Для обеспечения автоматического прогрева используется терморегулятор, следящий за уровнем прогрева. Проблема многих дешевых приборов в том, что после аварийного отключения электричества они не могут самостоятельно возобновить работу. Поэтому надо покупать модель, где предусмотрена батарейка.

Терморегуляторы отличаются ручным и автоматическим способом регулировки температуры, но стоит еще обратить внимание на наличие батарейки как автономного источника питания

Очень быстрое остывание пола после отключения

В отличие от кабеля, который после отключения еще некоторое время удерживает тепло, пленка остывает моментально. Поэтому в помещениях, где ее используют как единственный источник обогрева, люди укладывают между линолеумом и карбоном разные материалы, тормозящие остывание пола. К примеру, листовое железо.

Но в случае с металлом должно быть идеальным заземление и установлено понижающее УЗО, чтобы предотвратить поражение током.

Быстрая порча пленки под линолеумом

Если стелют обычный, неутепленный линолеум, то надо учитывать, что он не обладает высокой плотностью. И когда по нему шагают женские каблучки, сидят на стульях с тоненькими ножками и пр., начинается продавливание покрытия, вместе с которым травмируется и пленка. Поэтому стоит выбирать покрытие поплотнее либо стелить его двумя слоями.

Чем тоньше линолеум, тем сильнее он будет реагировать на интенсивные температуры, поэтому выше 40 градусов пленку прогревать не рекомендуют

При использовании любого варианта отопления многое зависит от качества его монтажа. В случае с электрическими полами этот нюанс стоит на первом месте, поэтому для укладки лучше привлекать людей со спецобразованием. Пожалев денег на достойный монтаж, в конечном итоге вы рискуете получить пороховую бочку, по которой будет ходить вся семья.

Как устроен пленочный теплый пол

Как ни странно, но изобретение пленочного тепла корейцы приписывают неизвестному русскому инженеру. Возможно, это и так, но до начала двадцать первого века в России про пленочные теплые полы никто не слышал. Все гениальное просто. Несложно и устройство термопленки. Основой служат
карбоновые нагревательные элементы, как правило, имеющие линейную форму и расположенные..

Как ни странно, но изобретение пленочного тепла корейцы приписывают неизвестному русскому инженеру. Возможно, это и так, но до начала двадцать первого века в России про пленочные теплые полы никто не слышал.

Все гениальное просто. Несложно и устройство термопленки. Основой служат карбоновые нагревательные элементы, как правило, имеющие линейную форму и расположенные поперек рулона пленки. Их форма не имеет практического значения, ведь они играют роль сопротивления, к которому приложено переменное напряжение 220 вольт.

Секрет инфракрасного обогрева — в составе нагревательных элементов. Карбон — великолепный источник «живого» тепла. В Южной Корее на нем все практически помешаны. Как и на своем здоровье. Инфракрасные полы и в России быстро обрели широкое уважение.

По обоим краям рулона термопленки проходят токонесущие медные полосы. Медь может быть луженой, тогда эти полосы — серебристого цвета. Практического значения это не имеет.

Большое значение имеет толщина и ширина медных токонесущих полос. От этого зависит величина пропускаемого ими максимального тока. А, следовательно, и максимальная длина одной полосы термопленки. Как правило — это не более 8…12 погонных метров.

Самый сложный технологический элемент — это соединение «холодных» токонесущих медных шин и «горячих» нагревательных карбоновых полос. В дешевых пленках карбоновые полосы выполнены из простой токонесущей пасты. Как правило, она содержит серебро для обеспечения минимального, практически нулевого, сопротивления. Электрический контакт в этом случае обеспечивается качественный, но и контакт «горячего» с «холодным», увы, имеет место. В этом — минус конструкции таких пленок.

В пленках нового поколения для обеспечения качественного безыскрового контакта используют, так называемую, антиискровую сетку.

Она призвана исключить контакт «горячего с холодным», а значит, и возможную диффузию, которая могла бы привести к расслоению пленки и искрообразованию.

Для удобства подбора длины пленки при монтаже большинство пленок имеют специальные линии отреза через каждые 20…25 см.

В этих областях к краям отреза не подходят никакие нагревательные карбоновые элементы, чем достигается простота и надежность изоляции при монтаже.

Все нагревательные полосы и токонесущие медные шины надежно спрятаны между двумя слоями POLYESTER-пленки. Как правило, эти слои имеют различную толщину для удобства сворачивания в рулон без возможной деформации слоев. В большинстве термопленок используют POLYESTER-пленки с толщиной 100, 150 или 188 микрон. Поэтому, в большинстве случаев, общая толщина термопленки редко превышает 0,4 мм.

Всегда следует помнить, что пленочный теплый пол весьма «ранимый» и «нежный», требующий бережного отношения на всех стадиях: производство, хранение, транспортировка, продажа, опять хранение и монтаж. Малейшая микротрещина — и электробезопасность под угрозой.

И еще одно. POLYESTER-пленки боятся агрессивных сред, например, стяжки. Увы, но опыт применения пленки в стяжку показывает, что даже со специальной защитой из СМЛ или ВГЛ, через несколько лет она выходит из строя из-за разложения одного из слоев POLYESTER.

При монтаже напряжение 220 вольт подается на токонесущие медные шины с помощью специальных зажимов. В некоторых пленках используют вместо зажимов только пайку проводов.

Таковы общие принципы построения любого пленочного теплого пола.

Как работает саморегулирующаяся инфракрасная пленка

В основе саморегулирующейся инфракрасной пленки лежит применение материалов с положительным температурным коэффициентом (Positive Temperature Coefficient). При повышении температуры пленки увеличивается ее сопротивление, за счет чего понижается потребляемая мощность.

При включении, пленка с эффектом саморегуляции (PTC пленка) имеет номинальную мощность в 220 Вт/м.кв. и быстро прогревает помещение. По мере нагрева потребляемая мощность плавно понижается до 150-110 Вт/м.кв. в зависимости от модели.

Благодаря положительному температурному коэффициенту, пленка обладает повышенной устойчивостью к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами.

В случае если пленку запереть, отдача тепла полом значительно ухудшается. Начинается локальный перегрев пленки, но вынесенный датчик температуры, расположенный в удаленном месте, не фиксирует перегрева и не отключает подачу напряжения. Простая пленка будет нагреваться с одинаковой мощностью по всей своей поверхности и в месте ее запирания может выйти из строя или повредить напольное покрытие. PTC пленка понизит мощность в месте перегрева, тем самым защитив от повреждения себя и напольное покрытие.

Однако наличие у пленки эффекта саморегуляции не позволяет использовать систему без терморегулятора и класть пленку под корпусную мебель. Это обосновано тем, что невозможно полностью отключить нагрев в определенном месте. Современные инфракрасные пленки обладают положительным температурным коэффициентом не более 50%, что означает, что при нагреве потребляемая мощность понижается с 220 до 110 Вт/м.кв. Соответственно даже на минимальной мощности пленка продолжает нагреваться.

Использование терморегулятора обосновано необходимостью ограничивать температуру нагрева пленки. Любая модель пленки способна нагреваться свыше + 30 °С. Даже с дальнейшим ограничением мощности у PTC пленки, данной температуры будет достаточно для повреждения любого типа напольного покрытия.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].

Принцип работы инфракрасного обогрева

Принцип инфракрасного обогрева вдохновлен природой

Только согревающие лучи солнца дали возможность жизни на нашей планете. Тепло, которое мы чувствуем при солнечном свете, но также и перед камином или печью, — это инфракрасное излучение. В зимний день прохладный воздух нас не беспокоит, пока согревающие лучи солнца достигают нас напрямую. Инфракрасное излучение почти без потерь преодолевает расстояние между Солнцем и Землей и при попадании на поверхность превращается в тепло.В отличие от ультрафиолетового или рентгеновского излучения, особенно длинноволновый инфракрасный диапазон С оказывает положительное влияние на благополучие человека.

Так как тело, в основном наша кожа, непосредственно поглощает инфракрасные волны, это сразу вызывает чувство благополучия. В результате помещения, обогреваемые инфракрасными системами обогрева, чувствуют себя комфортно при температуре воздуха в помещении примерно на 2 ° C ниже, чем комнаты, обогреваемые традиционными конвекционными системами, что помогает значительно снизить потребление энергии и расходы на отопление.

–

Обычные системы отопления нагревают воздух, применяя принцип конвекции (например, радиаторы, конвекторы, кондиционеры и т. Д.).

Конвекционные токи нагревают воздух, заставляя его увеличиваться в комнате, прежде чем более холодные ветры в верхней части комнаты охлаждают его и заставляют снова уменьшаться до нижней части комнаты. Этот цикл повторяется и вызывает дискомфортную циркуляцию воздуха в помещении, вызывая разницу температур между полом и потолком и распространение пыли, дыма, шума, запаха, а также выброс CO2.В результате более низкие температуры в нижней части комнаты часто заставляют людей включать отопительные системы на максимум, высушивая воздух в комнате. В результате понижения температуры пола в помещении возникает неприятный эффект — «холодные ноги», что заставляет нас повышать температуру в помещении, соответственно, увеличивать производительность отопительных приборов и повышать нашу Ежемесячный счет за электроэнергию . Повышение средней температуры в помещении приводит к сушке воздуха в помещении.Обычные системы отопления теряют значительное количество энергии (тепла) при передаче тепла от прибора, который вырабатывает его, в комнату, в которой будет использоваться тепло. Кроме того, традиционные системы отопления теряют значительное количество энергии из-за горелок, дымоходов, котлов и т. Д. В большинстве случаев необходимы трубы для передачи нагретой воды от котла, камина, печи и т. Д. К радиатору, который будет нагревать комнату. . Чем длиннее система трубок, тем больше тепловые потери. Конвекционные приборы используют воздух для передачи тепла и формируют сильные воздушные потоки, которым требуется более высокая комнатная температура для ощущения комфортного тепла. При обогреве с помощью кондиционера, вентилятора или радиатора вы чувствуете тепловой комфорт при температуре 25 ° C-26 ° C. В большинстве случаев датчик температуры в кондиционере находится высоко во внутреннем блоке, что дополнительно требует более высокой заданной температуры, поскольку мы знаем, тепло движется вверх. В этом случае, если средняя температура окружающей среды должна составлять 23 ° C-24 ° C, кондиционер должен быть установлен на 28 ° C-29 ° C.

Как и солнце, инфракрасные панельные обогреватели Redsun излучают невидимые инфракрасные волны, которые непосредственно нагревают предметы (полы, стены, мебель и т. Д.) И тела в комнате.

Излучаемая энергия мгновенно достигает людей и предметы без использования воздуха для транспортировки и практически без потери тепла или энергии. Эти объекты поглощают и отражают энергию до тех пор, пока не будет установлено равномерное распределение температуры в комнате. В помещении поддерживается постоянная температура и влажность.Из-за того, что температура поверхности предметов в комнате выше, чем температура окружающего воздуха, конденсация или образование плесени не может произойти. Твердые и твердые тела и предметы нагреваются медленнее, чем воздух, но и остывают гораздо медленнее. Первоначальный нагрев твердых предметов может занять до 1-2 дней, но затем необходимое время работы инфракрасных панелей значительно сокращается. Когда все твердые поверхности в комнате нагреваются, воздух в комнате тоже нагревается очень быстро и легко.Уже нагретые лучистые, все твердые поверхности в комнате действуют как обогреватель. Температура воздуха остается практически одинаковой по всей высоте помещения. Разница между температурами внизу (пол) и вверх (потолок) находится в пределах 2 ° C-3 ° C , а эффект «холодные ноги» сводится к нулю. Наибольшая эффективность отопления инфракрасными панелями достигается при их установке на потолке в помещении . Когда излучающий инфракрасный прибор установлен на потолке, он имеет полную «видимость» для всей комнаты, он нагревает в основном пол, а пол нагревает воздух снизу.Способ отопления заставляет вас чувствовать, что вы используете теплый пол. После проветривания помещения, обогреваемого инфракрасными излучателями, восстановление желаемой температуры в помещении происходит значительно быстрее, потому что все поверхности в комнате теплые, а поскольку воздух нагревается очень легко и быстро, это занимает всего около 10-15 минут. Благодаря тому, что температура поверхности всех предметов и тел в помещении примерно на 1 ° C выше, чем температура воздуха в помещении, возможность образования конденсата и плесени в помещении резко снижается. Нет необходимости в трубах, насосах, клапанах, воздушных фильтрах, внешнем корпусе и всем, что связано с обычными нагревательными приборами. .

Сравнение инфракрасного обогрева и теплого пола

Вы, наверное, слышали о чудесных преимуществах электрического теплого пола и инфракрасного отопления как современных систем отопления, но когда дело доходит до выбора между ними, выбор не всегда может быть очевиден. Наш ассортимент инфракрасных обогревателей — это идеальный и самый экономичный выбор для тех, кто хочет изменить или дополнить свою текущую систему обогрева, от их ультрасовременного и элегантного дизайна до их непревзойденной эффективности.

Установка и обслуживание

Одним из очевидных преимуществ инфракрасного обогрева является то, что его невероятно легко установить — вы просто подключаете его и устанавливаете на стене, расслабляетесь и наслаждаетесь своей новой уютной комнатой. Никакого электрика или специалиста не требуется, за исключением выбора подключения непосредственно к сети, даже тем не менее, это быстрый и легкий процесс для квалифицированного специалиста и единственная дополнительная плата.

Напротив, установка полов с подогревом может занять несколько дней, это полностью инвазивно, и ваша комната полностью непригодна для использования в течение всего процесса из-за такого нарушения.

Аналогичный принцип применяется к расходам на техническое обслуживание, так как в случае выхода из строя полов с подогревом весь пол, возможно, придется разорвать и переустановить, что приведет к дорогостоящему, трудоемкому процессу и просто не является возможным риском для тех, у кого плотный график. Инфракрасные обогреватели, с другой стороны, спроектированы так, чтобы быть простыми и долговечными, что впоследствии отражается в наших длительных гарантийных обязательствах, обеспечивая вам гораздо более надежное вложение.

Энергетическая и экономическая эффективность

Хотя оба метода более энергоэффективны, чем традиционная система газового котла, инфракрасное излучение является более энергоэффективным и экономичным из-за отсутствия слоев изоляции по сравнению с электрическими полами с подогревом.Полы с подогревом состоят из слоя нагревательных проводов под слоем стяжки и, наконец, отделки верхнего пола, что означает, что много энергии расходуется еще до того, как какое-либо тепло даже достигнет комнаты наверху, тогда как наши инфракрасные нагревательные панели излучают тепло только непосредственно в комнату. , что делает его намного более эффективным. Это означает, что в целом для него требуется меньшая мощность, чем для полов с подогревом, что экономит не только окружающую среду, но и ваши деньги!

Кроме того, эта дополнительная изоляция означает, что для прогрева комнаты может потребоваться более часа, в результате чего вы будете чувствовать себя некомфортно на холоде надолго.Наши инфракрасные нагревательные панели нагревают комнату быстрее, потому что все тепло идет непосредственно на обогрев вас и вашего окружения, а не только слои под полом.

Аттракцион теплого пола

Многие считают, что привлекательность выхода на теплый плиточный пол после душа — это то, что привлекает их к использованию теплого пола в качестве предпочтительной системы отопления, но невероятно легко добиться аналогичного эффекта с помощью инфракрасных панелей. Инфракрасное отопление очень универсально, и некоторые даже устанавливают такие панели на потолке, чтобы они не мешали и создавали больше места, или устанавливают их лицевой стороной к полу.В любом случае, это эффективно нагревает не только комнату, но и полы, стены и вас самих, причем тепло распределяется гораздо более равномерно, чем при использовании полов с подогревом. Так вы без проблем создадите ваш собственный роскошный пол с подогревом!

Но теплые полы невидимы! »

Еще одно распространенное заблуждение состоит в том, что полы с подогревом более привлекательны, чем инфракрасные обогреватели, потому что они просто «невидимы», но реальность такова, что наши инфракрасные обогреватели настолько тонкие и хорошо спроектированы, что они легко впишутся в ваш дом, независимо от вашего стиль.Их можно приспособить к вам, например, на потолке, стене или даже в качестве зеркала; который идеально подходит для ванной и предотвращает запотевание зеркала после горячего душа. Ознакомьтесь с нашим ассортиментом зеркальных панелей здесь.

Думаете выбрать инфракрасное отопление? Начни здесь.

Мы понимаем, что такое масштабное и потенциально дорогостоящее решение может отпугнуть многих людей и к нему нельзя относиться легкомысленно, но мы позволяем фактам говорить сами за себя и доказываем вам, что инфракрасное излучение — это путь вперед в современном отоплении.Благодаря своему современному дизайну и эстетике, а также передовым, экологически чистым технологиям, инфракрасное отопление поможет вам платить меньше за больше, как на начальном этапе, так и в долгосрочной перспективе. Если вам нужна помощь в выборе инфракрасного обогревателя или для получения бесплатного личного предложения для вашей системы инфракрасного обогрева, вы можете позвонить нам по телефону 0330 880 8383 сотрудников.

Инфракрасное отопление и теплый пол

Нас часто спрашивают, порекомендуем ли мы пол с подогревом или инфракрасные панели, особенно в отношении ванных комнат.Это очень разные технологии, и суть в том, что все зависит от того, делаете ли вы это только для комфорта или хотите также учитывать текущие расходы!

Что такое теплый пол?

Полы с подогревом могут быть «влажными» или «сухими». Чтобы объяснить это очень просто, эти системы распространяют тепло по поверхности пола, либо прокачивая теплую воду по трубам под полом, либо генерируя тепло с помощью электрических катушек. Идея состоит в том, что тепло поднимается и нагревает всю комнату, в отличие от обогрева боковых сторон комнаты радиаторами.Это популярный выбор для ванных комнат, потому что он согревает ваши ноги в той части дома, где обычно нет коврового покрытия, и в результате может быть холодно!

Есть две другие основные причины, по которым люди выбирают эту технологию: она незаметна, компактна и достаточно эффективна при правильном использовании. Он эффективно согревает без необходимости использования уродливых и громоздких радиаторов, так как энергия малой мощности равномерно распределяется по большой площади поверхности. Теоретически это более низкое энергопотребление делает его эффективным.

Установка теплых полов

Установить теплый пол — дело не очень быстрое и может быть довольно неудобным. В зависимости от того, какой тип вы выберете, установка обычно занимает от нескольких дней до недели, и в это время вы не сможете использовать комнату! Если вы решили установить пол с подогревом на первом этаже (и в зависимости от системы), возможно, придется выкопать грунт вниз, а затем заново уложить пол. Если вы устанавливаете его наверху, увеличенная высота пола может означать, что вам нужно поднять двери и плинтусы.Установка начинается примерно от 75 фунтов стерлингов за квадратный метр, в зависимости от выбранной вами системы и конструкции помещения.

Преимущества инфракрасного излучения над полом с подогревом

• Намного дешевле купить и установить. Инфракрасная система с меньшей мощностью будет стоить примерно вдвое дешевле, чем система напольного отопления, обеспечивающая сопоставимый уровень тепла.
• Бежать дешевле. Это связано с тем, что инфракрасное излучение нагревается за счет излучения, поэтому оно более целенаправленное — тепло не теряется из-за сквозняков.
• Направляет тепло прямо на вас, а также на ткань здания и его содержимое. Если разместить панели на потолке, они нагреют пол и все остальное!
• Не создает душной атмосферы.
• Проникает в стены, пол и другие поверхности и способствует их сушке.
• Если все пойдет по плану, обслуживание будет минимальным.
• Намного проще установить — не мешает дому.
• Тепло остается в стенах и мебели (тепловая масса) и продолжает излучаться после выключения обогревателей.Тепло легче теряется с подогревом пола, который работает в основном за счет конвекции и поэтому подвержен сквознякам.

Надеюсь, это стало отправной точкой для принятия решения о выборе варианта! В принципе, теплые полы следует устанавливать как роскошь, а не как средство экономии энергии. Скорее всего, это не окупится за счет экономии на счетах за отопление, но согреет ваши ноги! Однако инфракрасный порт — удобный источник тепла и более эффективный вариант.Это также поможет высушить вашу ванную комнату и предотвратит образование влаги!

Почему выбирают инфракрасное излучение для вашего здания или приложения

Независимо от того, есть ли у вас небольшой гараж или магазин, крупное производственное предприятие или склад, инфракрасные обогреватели не только более эффективны, но и обеспечивают гораздо более комфортную атмосферу, чем обычные системы воздушного отопления.

Что такое инфракрасный обогреватель?

Инфракрасный обогреватель — это просто обогреватель с горячей поверхностью, который, как и наше собственное солнце, излучает лучистую (инфракрасную) волновую энергию на поверхности, расположенные ниже.Когда эта инфракрасная энергия попадает на поверхность или объект, энергия преобразуется в тепло, которое, в свою очередь, нагревает окружающий воздух.

Солнце не нагревает воздух, оно нагревает землю и находящиеся на ней предметы, а затем эти земли нагревают воздух. Тот же принцип инфракрасного обогрева — практичный и эффективный способ обогрева помещений здания. В авиационном ангаре, например, несколько инфракрасных обогревателей могут быть подвешены к потолку с излучателями, направленными на этаж ниже. Нагреватели расположены надлежащим образом для обеспечения однородности тепла и оптимального комфорта.Самым большим источником тепла при использовании правильно спроектированной системы излучающего инфракрасного излучения является уже не сам обогреватель, а пол, который накапливает все тепло, а также предметы внутри самого здания.

Каковы преимущества использования инфракрасного порта?

Инфракрасная энергия нагревает от пола вверх. Несмотря на то, что инфракрасные обогреватели устанавливаются высоко (в большинстве случаев около потолка), излучаемая ими энергия не преобразуется в тепло, пока не ударяется о пол и предметы на уровне земли. Затем тепло накапливается и повторно излучается в окружающую среду. В результате теплые полы, теплые ноги и более эффективное использование энергии.

Напротив, принудительное воздушное отопление зависит от принципа стратификации теплого воздуха. Используя пример авиационного ангара, теплый воздух должен расслаиваться от высокого уровня до уровня потолка вплоть до уровня пола. Результатом являются холодные полы, холодные ноги и высокие температуры потолков, что приводит к потере тепловой энергии на верхних уровнях ангара.

Практичен ли инфракрасный порт в моем приложении?

Инфракрасный излучающий трубчатый обогреватель может быть подобраен таким образом, чтобы удовлетворить потребности в отоплении практически любого здания и области применения.От 400 квадратных футов до 1 000 000 квадратных футов или более это не имеет значения, пока учитываются потери тепла. Жилые гаражи, коммерческие помещения, жилые гаражи, промышленные здания, ангары для самолетов и многое другое!

Хотя инфракрасные обогреватели могут сэкономить потребителям до 50% энергопотребления, единственным преимуществом, о котором чаще всего забывают, является комфорт животных. Мы разработали тысячи отопительных систем для любого применения. Обычно у нас есть клиенты, у которых уже есть отопительные приборы, и владельцы жалуются на высокие счета за газ.Именно здесь мы вмешиваемся и помогаем им разработать систему, которая оптимизирует комфорт отопления в их помещении и сэкономит им деньги на ежемесячной оплате. Во многих случаях система окупается за один отопительный сезон, экономя на счетах за газ.

В одном приложении, где владелец имел 122 400 квадратных футов и большие холодные массы для обогрева при использовании воздухонагревателей, он платил 106 000 долларов в год на отопление, не говоря уже о более 624 000 тонн CO2, выбрасываемого системой отопления каждый год.Самой большой проблемой с этим приложением было огромное количество холодных масс, проникающих в здание. Система, которая была разработана для них, в конечном итоге сэкономила им более 36 000 долларов в год и сократила углеродный след более чем на 213 000 тонн CO2. Это привело к снижению затрат на отопление на 34% и сокращению углеродного следа на 35%.

В других зданиях и приложениях без больших объемов вращения холодной массы мы наблюдаем экономию до 50%! Благодаря лучистому инфракрасному теплу вы можете рассчитывать на 30-50% экономии на вашем применении с правильно спроектированной системой.

Чего ожидать от правильно спроектированной системы:

• Ваши счета за отопление уменьшены на 30% -50%
• Уменьшение углеродного следа
• Равномерное распределение тепла
• Общий комфорт больше

Наружные инфракрасные обогреватели — Руководство по покупке

Если излучаемое тепло настолько хорошее, я слышу, вы плачете, почему так много популярных систем обогрева отводят большую часть тепла за счет конвекции? Основная причина этого в том, что для излучения требуется горячая поверхность.Если ваша система отопления полностью полагается на излучение, она должна быть намного горячее или иметь гораздо большую площадь поверхности, чем стандартный конвекционный радиатор. До недавнего времени у нас не было технологий, позволяющих делать это безопасно.

Но сегодня многие производители нашли способ обойти эту проблему, используя либо очень горячий элемент, который защищен металлическим кожухом, либо распределив нагревательные элементы по большой площади поверхности, чтобы им не приходилось сильно нагреваться. Эти два разных подхода дают нам два основных типа инфракрасных обогревателей: комнатные панельные обогреватели и наружные инфракрасные обогреватели.

Инфракрасные панели

Инфракрасные панели делают возможным лучистое отопление за счет принципа большей площади поверхности. Эти сверхтонкие алюминиевые панели имеют внутри длинную катушку с нагревательной проволокой, которая распределяет тепло по всей панели. Поскольку панели имеют большую площадь поверхности, они не должны нагреваться выше 90 ° C, что эквивалентно температуре поверхности, достигаемой радиаторами, поэтому вы не обожжетесь, задев панели о панели. Это тот же принцип, что и пол с подогревом, который полностью нагревается за счет излучения, используя очень большую площадь поверхности — ваш пол! Инфракрасные панели становятся все более популярным решением для домашнего отопления — перейдите к Руководству по покупке инфракрасных панелей, чтобы узнать больше.

Наружные обогреватели

Уличные инфракрасные обогреватели отличаются от панелей тем, что используют очень горячие нагревательные элементы для генерирования излучаемого тепла. В зависимости от используемой технологии нагревательный элемент может достигать температуры от 300 до 2600 ° C — очевидно, слишком горячее для прикосновения, поэтому элементы заключены в корпус и защищены металлической решеткой на выходе нагревателя. Обычно их монтируют на стену или потолок, чтобы держать их подальше от детей.

Тип используемого элемента и уровень отдаваемого тепла варьируются от обогревателя к обогревателю, при этом доступен широкий спектр моделей с чем-то подходящим для всех видов открытых пространств — и некоторых внутренних.

Излучаемое тепло — особое благо для наружных пространств, где конвекционное тепло бесполезно, поскольку оно распространяется в более холодные помещения. Тем не менее, он также имеет много преимуществ для внутренних помещений, особенно в пронизанных сквозняком помещениях с высокими потолками, которые неэффективны для обогрева конвекцией из-за большого объема воздуха, который требует обогрева. Склады, фабрики и церкви — это лишь некоторые из внутренних помещений, которые могут извлечь выгоду из наружной инфракрасной технологии. Обогреватели из семейства уличных обогревателей также оказались популярными в ванных комнатах, мастерских и зимних садах, где быстрое время нагрева делает их идеальными для обогрева по требованию.

Объяснение принципа работы систем теплого пола

Напольное отопление, в той или иной форме, существует уже сотни лет, но в последнее десятилетие вновь набирает популярность с появлением более эффективных источников тепла, требующих более низких рабочих температур для эффективной работы, таких как конденсационные котлы, тепловые насосы и солнечные тепловые.

Основные принципы

Система теплых полов нагревает конструкцию пола в комнате, которая, в свою очередь, нагревает само помещение.Это достигается в системе «влажных» полов за счет пропускания нагретой воды через пластиковые или композитные трубы, проложенные в полу. Доступны различные варианты установки, подходящие к разным конструкциям пола. Трубы напольного отопления возвращаются к центральному коллектору, обычно по одной на этаж, который используется для распределения тепла по соответствующим контурам по мере необходимости.

Комфорт и эффективность

Полы с подогревом производят более мягкий, равномерный нагрев, чем радиатор или система обдува, при этом основным компонентом теплоотдачи является инфракрасное тепловое излучение, а не конвекция.Это обеспечивает комфорт при более низких температурах в помещении, поскольку уменьшение конвекции приводит к меньшему количеству сквозняков.

Большая площадь обогрева, обеспечиваемая за счет использования всего пола, а не относительно небольшой радиаторной панели, также позволяет половому отоплению эффективно работать при гораздо более низких рабочих температурах, чем традиционная система радиаторного отопления.

Все эти улучшения эффективности означают, что правильно спроектированная система теплого пола может обеспечить ежегодную экономию топлива до 25% по сравнению с традиционной радиаторной системой.

Контроль температуры

Обычно система теплого пола делится на «зоны» управления, состоящие из отдельных комнат (например, спальни) или групп комнат с аналогичными тепловыми потерями и эксплуатационными характеристиками (например, кухня и подсобное помещение), причем каждая зона контролируется собственным комнатным термостатом. .

Для получения дополнительной информации о нашем ассортименте комнатных регуляторов для полов с подогревом посетите нашу страницу «Параметры управления».

Пригодность проекта

Полы с подогревом идеально подходят для современной, хорошо изолированной собственности, но необходимо соблюдать осторожность при использовании системы в качестве замены в старых зданиях, в которых изоляция не улучшается.Недвижимость с одинарным остеклением и / или без изолированной полой стены необходимо будет довести до современного уровня теплоизоляции здания (то есть, по крайней мере, части L 2002), прежде чем полы с подогревом можно будет рассматривать как эффективное единственное решение для обогрева дома.

Также важно отметить, что полы с подогревом предназначены для работы при более постоянной температуре, чем радиаторная система, обычно в комнатах поддерживается температура 18 ° C, когда они не заняты, и до 21-22 ° C, когда они используются.Если система теплого пола используется только в течение коротких, нечастых периодов по несколько часов в день без поддержания пониженной температуры, тогда другие системы с более быстрым откликом, такие как радиаторы, могут обеспечить более низкие общие эксплуатационные расходы.

Внешние ссылки

Обратите внимание, что мы не несем ответственности за содержание внешних веб-сайтов.

Лучистое отопление / Принцип — ELVHIS e. V. — Europäischer Leitverband der Hersteller von Gas-Infrarot-Strahlern e.V. — ELVHIS e. V.

Лучистое отопление / Принцип

Тепловое излучение — это механизм передачи тепловой энергии. В отличие от конвекции и кондукции тепловое излучение происходит также в вакууме. Это просто связано с возможностью распространения электромагнитных волн.

В просторечии тепловое излучение обычно понимается только как невидимая инфракрасная часть теплового излучения.

Лучистое тепло распространяется по воздуху почти без потерь и нагревается только при ударе о стены, пол или тело.Они, в свою очередь, сами излучают тепло. В то время как при конвекции и проводимости (по воздуху) тепловая энергия течет в виде молекулярных движений от места с более высокой температурой к более низкому с лучистым теплом, перенос энергии происходит в форме электромагнитных волн (инфракрасное излучение), что означает отсутствие теплоносителя.

Излучаемая тепловая энергия, излучаемая поверхностью, непропорциональна разнице температур. Это означает, что при удвоении температуры источника тепла излучаемое тепло увеличивается примерно в 16 раз.

Тепловое излучение проходит через воздух практически без потерь и при ударе укрепляет стены, машины, складские помещения и полы, которые впоследствии возвращают тепло в окружающую среду. Конечно, человек, находящийся в зоне радиационного обмена с источником тепла, также ощущает прямое нагревание. Поглощенное лучистое тепло ощущается довольно комфортно, несмотря на низкие температуры воздуха. Примеры: лучистое тепло огня на открытом воздухе, тепло солнечного излучения на земле или непосредственно на коже, например, солнце в снегу.

Эффективный принцип инфракрасного излучения коммерчески используется в световых и трубчатых обогревателях. Инфракрасные лучистые обогреватели — это децентрализованные системы отопления, в которых энергия преобразуется в тепло без потерь энергии во время транспортировки, в отличие от центрального отопления (например, теплой водой из котла на поверхность нагрева)

Иллюстрация зала с излучением / анимация

Инфракрасное тепловое излучение
Тепловое излучение проходит через воздух практически без потерь и только при ударе приводит в норму стены, машины, складские помещения и пол.
