Испытания на прочность проводятся для многих видов продукции – бетона, металла, оборудования, трубопроводов и других материалов. Этот показатель имеет большое значение для их безопасной эксплуатации.

Исследования проводятся в лабораторных условиях с использованием специализированных приборов и средств измерений. На основании результатов заявитель получает информацию о прочностных характеристиках изделия, что позволяет спрогнозировать его безопасное использование по назначению в различных условиях.

Методы исследований на прочность для машин и механизмов

Во время тестирования изделий машиностроения на прочность руководствуются требованиями стандарта ГОСТ 27609-88.

Для разных видов объекта и целей исследований существуют отдельные методы испытаний материала на прочность:

• статические, во время которых на типовые образцы действует непрерывная или увеличивающаяся сила;
• циклические – происходит многократное изменение вектора движения и силы воздействия;
• динамические – в ходе тестирования нагрузка стремительно возрастает;
• технологические – изменяющееся состояние изделия анализируется в специализированных установках, которые являются имитацией условий эксплуатации.

Распространенные методы определения прочностных характеристик

1. Проверка твердости. Оценивается, насколько материал способен сопротивляться вдавливанию в поверхность более твердого предмета. Отличительные особенности тестирования — простота и отсутствие разрушений образца.
2. Тестирование на растяжение. Позволяет определить прочностные пределы, а также пределы упругости и относительного удлинения. Для исследований необходимо, чтобы образец имел сечение круглой или прямоугольной формы.
   Его закрепляют и подвергают растяжению под воздействием постоянной скорости.
3. Тест на сжатие. Этот вид тестирования целесообразен, если в реальных условиях эксплуатации на изделие воздействуют сжимающие нагрузки. Образец закрепляют между станинами пресса и воздействуют на него давлением до наступления деформации или разрушения.

Исследование металлов на прочность

Стальные изделия, применяемые при строительстве различных конструкций, во время эксплуатации подвергаются разным механическим нагрузкам и воздействиям. Тестирование на растяжение является самым распространенным способом проверки. Методы оценки для металлических изделий указаны в ГОСТ 1497-84.

К параметрам прочности металлов относят:

• степень пропорциональности;
• уровень текучести;
• максимальная сопротивляемость разрыву.

Существует два метода испытаний образца металла на прочность при растяжении:

1. Статический. Образцы должны иметь прямоугольное/круглое сечение. До начала проверки отобранные экземпляры измеряют в 3 местах в двух направлениях, перпендикулярных друг другу. Тестирование проходит в испытательных машинах, оснащенных ручным или гидравлическим приводом (последний обеспечивает более высокую мощность). По итогам процедуры составляется диаграмма растяжения.
2. Динамический. Основной вид проверки на изгиб (методика содержится в стандарте ГОСТу 9454-78). По итогам процедуры вычисляют показатель ударной вязкости. Данная характеристика зависит от совокупности прочностных свойств и пластичности металла. Чем выше значение ударной вязкости, тем надежней работа изделия при динамическом воздействии нагрузки.

Методы исследований промысловых трубопроводов

Для испытания трубопроводов на прочность руководствуются методиками, установленными в ГОСТ 34068-2017. Стандарт регулирует механическую безопасность трубопроводов, используемых в месторождениях газа, нефти или для подземных хранилищ газа.

Гидравлические тестирования предусматривают воздействие на трубопроводы, трубы, соединения и трубопроводную арматуру нагрузки статическим внутренним давлением, показатели которого выше рабочего давления, предусмотренного в проектной документации.

Нагрузка проводится в течение определенного периода времени с целью подтверждения того, что исследуемый объект может функционировать при заданном рабочем давлении. Гидравлические методы предусмотрены также для трубопроводов пара и горячей воды.

Пневматические методы применяются, если трубопровод не рассчитан на заполнение водой или отсутствует опасность промерзания его отдельных участков при t < 0° С.

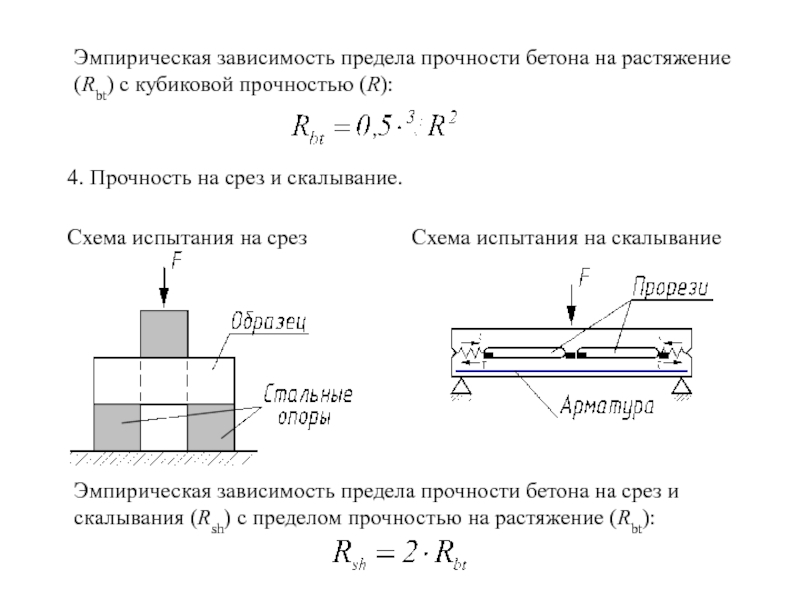

Методы исследований бетона

Испытание бетона на прочность проводятся в соответствии с ГОСТ 10180-2012. Оценка прочностных показателей бетона заключается в измерении минимальных усилий, что разрушают отобранные экземпляры с помощью постоянно нарастающей статической нагрузки. Стандарт предусматривает следующие методики проверки прочностных свойств:

• осевое растяжение;
• сжатие при раскалывании;
• растяжение при раскалывании, изгибе.

Каждый метод подробно описывается в ГОСТ 10180-2012. Во время оценочных процедур руководствуются и другими стандартами. Результаты проверок отражаются в протоколе испытаний, который можно использовать для обязательной и добровольной сертификации изделий.

Если остались вопросы, обращайтесь к экспертам портала. Консультации бесплатные.

Методы испытания стали на прочность, растяжение, упругость и пластичность



Стальные изделия, используемые для создания строительных конструкций, в процессе эксплуатации испытывают значительные напряжения на растяжение, сжатие, резкие механические воздействия. Прилагаемые усилия могут быть как статическими, так и динамическими. Для обеспечения прочности и долговечности конструкции необходимо использовать металлоизделия с механическими характеристиками, соответствующими запланированным эксплуатационным нагрузкам. Испытания на растяжение – один из наиболее распространенных методов определения марки стали или решения спорных вопросов при расследовании причин возникновения нештатных ситуаций и аварий.

Характеристики, определяемые при статических испытаниях на растяжение

Исследования осуществляются в испытательных машинах с ручным или гидравлическим приводом. Второй вариант обеспечивает возможность создания гораздо большей мощности. По результатам исследований составляют диаграмму растяжения.

При механических статических испытаниях на растяжение, проводимых в соответствии с ГОСТом 1497-84, определяют комплекс свойств стали.

Характеристики прочности

• Предел пропорциональности – Ϭп. Характеризует напряжение, выше которого прекращает свое действие закон Гука. После наклепа металла, который, например, осуществляется при холодном деформировании, Ϭп возрастает в 1,5-1,8 раза.

Определение! В законе Гука утверждается, что деформация, образующаяся в упругом теле, прямо пропорциональна прилагаемому усилию.

• Предел текучести – Ϭт. Это нагрузка, при которой деформация повышается при постоянном напряжении. Присутствующая явно горизонтальная площадка на диаграмме может отсутствовать. В этой ситуации устанавливают условный Ϭт, при котором остаточные деформации примерно равны 0,2%.
• Предел прочности (временное сопротивление разрыву) – Ϭв. Это максимальное усилие, при котором образец не разрушается. Его превышение приведет к разрыву стержня.
• Напряжение разрыва – Ϭр. При испытаниях на прочность определяют два вида напряжения разрыва – условное и истинное.

Характеристики упругости

• Предел упругости – Ϭу. Соответствует нагрузке, при которой остаточное удлинение равно 0,05%. Значения Ϭу и Ϭп на диаграмме находятся рядом, поэтому Ϭу устанавливается при очень тонких исследованиях.

Характеристики пластичности

• Относительное остаточное удлинение. Определяется по формуле Δ=(L1-L0)*100% / L0, в которой L0 – исходная длина образца, L1 – расчетная после окончания исследований.
• Относительное остаточное сужение. Ψ=(А0-Аш)*100% / А0, А0 – площадь сечения стержня до испытаний, Аш – площадь сечения шейки.

Нормативные образцы для проведения статических испытаний на растяжение

Для осуществления испытаний изготавливают образцы круглого или прямоугольного сечения. Нормативы регламентируют как размеры образцов, так и способы механической обработки. Основные условия – однородность размеров по длине, соосность, хорошо обработанная поверхность, на которой должны отсутствовать царапины, порезы. Шероховатость нормируемая.

Длина образцов круглого поперечного сечения:

• коротких – 4-5 диаметров;
• нормальных – 10 диаметров.

Чаще всего изготавливают образцы диаметрами 6, 10, 20 мм. Перед началом испытательных работ образцы измеряют в двух взаимно перпендикулярных направлениях в трех местах. Точность измерений – 0,5 мм. Ширину и толщину плоских образцов измеряют по краям и в центре обмеряемой плоскости. Площадь сечения определяется с точностью 0,5%. Точность измерения длины образца – 0,1 мм.

Динамические испытания стальных образцов

Основной вид такого исследования – испытания на изгиб, производимые по ГОСТу 9454-78.

При таком виде анализа стальных образцов закон подобия неактуален, поэтому используют образцы с размерами и формой надреза, строго соответствующими нормативам. Основной образец имеет квадратное сечение площадью 10х10 мм и следующие виды надрезов:

• U-образный (образцы Шарпи) – располагается в середине стержня. Такие образцы применяются для установления норм для стержней, на которые будет наноситься V-образный надрез.
• V-образный (образцы Менаже). Основной тип стальных стержней, применяемый для исследований материалов, которые будут использоваться в конструкциях ответственного назначения.
• С Т-образным концентратором. Размеры стержней имеют несколько вариантов. Такие образцы применяют при исследованиях сплавов, предназначенных для эксплуатации в конструкциях, в которых важным является сопротивление росту трещин.

В результате динамических испытаний на изгиб рассчитывают величину ударной вязкости – характеристики, которая зависит от сочетания прочностных и пластических свойств стали. Чем она выше, тем надежней материал работает при динамических нагрузках.

Все стали, изделия из которых предназначаются для эксплуатации при динамических нагрузках, подвергаются испытаниям на ударный изгиб. В зависимости от запланированных рабочих условий, ударную вязкость определяют при нормальных, пониженных или повышенных температурах.
