Из чего состоят леса строительные конструкция: Из чего состоят строительные леса: элементы и конструкция

Из чего состоят строительные леса: элементы и конструкция

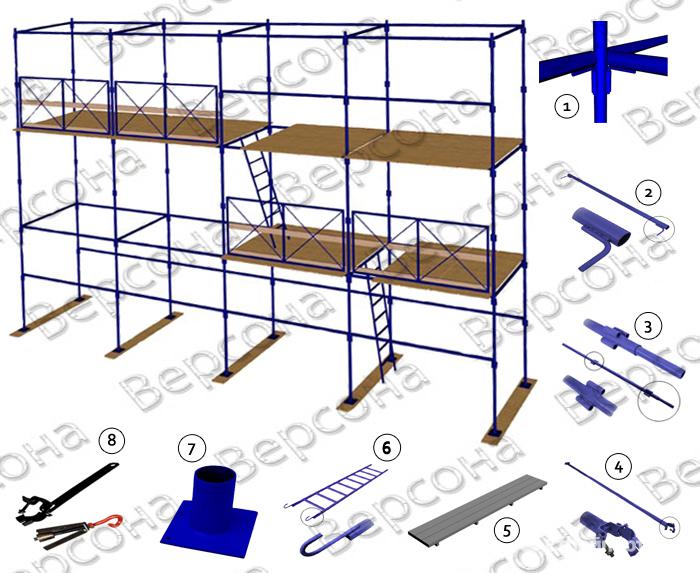

Конструкция строительных лесов состоит из следующих элементов: стойки, стойки верхней, стойки верхней («l»-образной), диагонали, настила стального, стяжки, лестницы, перил, хомута, хомута поворотного, фиксатора, захвата, поперечины, перил торцевых, опоры, рамы, люка стального, настила деревянного, рамы-настила, деревянного и металлического ограждения, распорки и подкладки деревянной.

Стойка используется для того, чтобы монтировать каркасы лесов и устанавливать на нее элементы конструкции строительных лесов, при помощи специальных фиксаторов, имеющих поворотные флажки. Стойка верхняя используется на верхнем ярусе строительных лесов и предназначен для того, чтобы устанавливать на нее перила обычные и торцевые. На стойку верхнюю «l»-образную» устанавливаются перила, ее располагают на верхнем ярусе строительных лесов. Диагональ обеспечивает устойчивость строительных лесов по вертикали и их жесткость в целом.

Стальной настил обладает противоскользящей поверхностью, благодаря наличию перфорации. Настил укладывают на каркас рамы, он является рабочей поверхностью для передвижения рабочих, размещения инструмента и стройматериалов. Стяжка обеспечивает устойчивость строительных лесов по горизонтали и их жесткость в целом. Лестницу располагают на стойке, она предназначена для передвижения рабочих между ярусами строительных лесов. Перила используют в качестве ограждения, они предназначены для обеспечения безопасности на строительно-монтажных работах. С помощью хомута захваты крепятся к стойкам строительных лесов. Поворотный хомут предназначен для того, чтобы крепить между собой вертикальные трубы стоек. Стойки фиксируются и соединяются между собой с помощью специального фиксатора. С помощью специального захвата строительные леса крепятся к фасаду здания, благодаря чему обеспечивается устойчивость конструкции лесов. Благодаря наличию поперечины, стойки лесов являются устойчивыми. Торцевые перила обеспечивают безопасность. Опора позволяет установить поперечину и стойки 1-го яруса вертикально. Стальной люк предназначен для передвижения грузов между ярусами строительных лесов. Рама, деревянный настил и рама-настил придают жесткости конструкции и служат горизонтальной плоскостью для передвижения рабочих, строительных материалов и инструментов по лесам. Деревянное и металлическое ограждение служат для того, чтобы не допускать падения рабочих инструментов, а также стройматериалов с настила. Распорка обеспечивает наклонное положение лестницы. Деревянная подкладка используется для опорной поверхности и для установки опор строительных лесов.

Надеемся, данная статья помогла вам разобраться, из чего состоят строительные леса и для чего служит каждый отдельный элемент их конструкции.

Из чего состоят строительные леса: элементы и конструкция

Леса строительные включают в свой состав разнообразные конструктивные элементы, каждый из которых выполняет свою непосредственную роль. Очень важно, чтобы все компоненты были изготовлены из высококачественных и прочных материалов. Это обеспечит нормальные условия для безопасной эксплуатации.

Из чего состоят строительные леса?

В состав входит несколько основных элементов, среди которых стойки, перила, хомуты, фиксаторы, поперечины, рамы, опоры, настил и многое другое. Каждый элемент выполняет свои непосредственные функции, оказывая влияние на общую надежность конструкции. Стойки представляют собой важный компонент, который необходим для установки каркаса лесов. Благодаря фиксаторам закрепляются стойки. Они применяются также для монтажа перил. Они обычно расположены на верхнем ярусе.

Качественные леса строительные купить сейчас можно практически под любые эксплуатационные запросы. Настил играет немаловажную роль. Он обязан быть прочным и не скользким. Наличие перфорации позволяет добиться нужного эффекта. Укладывается он на рамный каркас. При помощи стяжки удается обеспечить нужный уровень устойчивости всей конструкции. Для размещения лестницы используется стойка, при помощи которой осуществляется передвижение между отдельными ярусами. Перила являются ограждением, которое гарантирует безопасность рабочих во время выполнения монтажа или строительства. Хомут является важным соединительным элементом. Благодаря нему закрепляются стойки и захваты. Наличие поперечины позволяет повысить уровень устойчивости стоек. Стальной люк необходим для перемещения грузов между отдельными ярусами. Ограждения используются, чтобы не допустить падения инструментов и материалов с настила. Распорка позволяет наклонить лестницу. Лучшие строительные леса купить можно без проблем, если обратиться в проверенное место. В таком случае можно рассчитывать на высокое качество каждого отдельного элемента конструкции.

Важность прочности конструкции строительных лесов

Каждый элемент обязан обладать запасом прочности, чтобы с конструкцией во время проведения соответствующих работ ничего не произошло. Для этого целесообразно купить леса строительные в лучшей компании, которая гарантирует полное соответствие основным стандартам.

Сейчас можно купить строительные леса под разнообразные запросы. Прочность конструкции гарантирует безопасность и долговечность.

элементы и конструкция — Строительные леса

Конструкция строительных лесов состоит из следующих элементов: стойки, стойки верхней, стойки верхней («l»-образной), диагонали, настила стального, стяжки, лестницы, перил, хомута, хомута поворотного, фиксатора, захвата, поперечины, перил торцевых, опоры, рамы, люка стального, настила деревянного, рамы-настила, деревянного и металлического ограждения, распорки и подкладки деревянной.

Стойка используется для того, чтобы монтировать каркасы лесов и устанавливать на нее элементы конструкции строительных лесов, при помощи специальных фиксаторов, имеющих поворотные флажки. Стойка верхняя используется на верхнем ярусе строительных лесов и предназначен для того, чтобы устанавливать на нее перила обычные и торцевые. На стойку верхнюю «l»-образную» устанавливаются перила, ее располагают на верхнем ярусе строительных лесов.

Диагональ обеспечивает устойчивость строительных лесов по вертикали и их жесткость в целом. Стальной настил обладает противоскользящей поверхностью, благодаря наличию перфорации. Настил укладывают на каркас рамы, он является рабочей поверхностью для передвижения рабочих, размещения инструмента и стройматериалов. Стяжка обеспечивает устойчивость строительных лесов по горизонтали и их жесткость в целом. Лестницу располагают на стойке, она предназначена для передвижения рабочих между ярусами строительных лесов. Перила используют в качестве ограждения, они предназначены для обеспечения безопасности на строительно-монтажных работах. С помощью хомута захваты крепятся к стойкам строительных лесов. Поворотный хомут предназначен для того, чтобы крепить между собой вертикальные трубы стоек. Стойки фиксируются и соединяются между собой с помощью специального фиксатора. С помощью специального захвата строительные леса крепятся к фасаду здания, благодаря чему обеспечивается устойчивость конструкции лесов. Благодаря наличию поперечины, стойки лесов являются устойчивыми. Торцевые перила обеспечивают безопасность. Опора позволяет установить поперечину и стойки 1-го яруса вертикально. Стальной люк предназначен для передвижения грузов между ярусами строительных лесов. Рама, деревянный настил и рама-настил придают жесткости конструкции и служат горизонтальной плоскостью для передвижения рабочих, строительных материалов и инструментов по лесам. Деревянное и металлическое ограждение служат для того, чтобы не допускать падения рабочих инструментов, а также стройматериалов с настила. Распорка обеспечивает наклонное положение лестницы. Деревянная подкладка используется для опорной поверхности и для установки опор строительных лесов.

Надеемся, данная статья помогла вам разобраться, из чего состоят строительные леса и для чего служит каждый отдельный элемент их конструкции.

как правильно установить леса строительные

как установить леса строительные

для чего нужны строительные леса

Все о строительных лесах — виды, характеристики, достоинства

Строительные леса представляют собой очень большую сферу строительства. Без них невозможно представить себе ни одну стройку. Более того, разные виды лесов используют при строительстве и ремонте судов, а также при строении самолетов. Леса используют в процессе ремонта водонапорных бункеров и водоналивных башен. Современные технологии создания строительных лесов позволяют устанавливать их в самых труднодоступных местах. Поэтому их стали использовать даже для планового ремонта подводных лодок и других видов водного транспорта. Это же касается и нефтяной сферы.

Фасадные леса применяют в самых разных сферах – от строительства до шоу-бизнеса и спортивных мероприятий. Но в нашей статье мы поговорим о том, какие виды строительных лесов бывают и чем они отличаются друг от друга.

Проведение расчетов

Но вначале давайте поговорим о том, как выполнить расчет площади данных конструкций. Делается это довольно легко. Площадь лесов приравнивается к их проекции на вертикальную поверхность. Чтобы произвести все расчеты с максимальной точностью, без каких-либо погрешностей, вы должны указать их площадь и тип. Дело в том, что в зависимости от высоты необходимо подбирать определенные марки. Так, для строительных лесов, которые имеют очень большую высоту монтажа, нужна очень прочная конструкция. Естественно, это приведет к увеличению стоимости всех остальных элементов леса.

Кроме того, от высоты установки зависит и число диагональных и горизонтальных перемычек. Естественно, чем больше их будет, тем выше будет стоимость готовой конструкции. В процессе выполнения расчетов вы должны учитывать и тип работ, которые будут проводиться. Если вы планируете заняться кладкой кирпича, то установка будет подвергаться большим нагрузкам. Следовательно, леса нужно выбирать с расчетом выдерживания большого веса.

Что касается объема, то он измеряется, конечно, в квадратных метрах. Однако само понятие «цена за один квадратный метр» является больше условным. Здесь все зависит от самой конструкции. Абсолютно разные установки могут иметь одинаковую площадь. При этом количество составляющих элементов может сильно отличаться. Естественно, что стоимость одного квадратного метра тоже будет разной. Если же леса довольно крупные, то ценовое различие может быть очень существенным.

Итак, давайте выделим главные аспекты, на которые следует обращать внимание в процессе выполнения расчетов строительных лесов.

1. Тип конструкции.
2. Ее длина и высота. В большинстве случаев ширина всегда кратна двум или трем метрам, а высота всегда кратна двум метрам.
3. Обязательно учитывается число лестничных подъемов. Их должно быть не менее двух, а лучше, если будет больше. В тех случаях, когда леса имеют очень большую высоту, то на каждые двадцать или тридцать метров желательно устанавливать один лестничный подъем.
4. Число ярусов настилов, где будут размещаться рабочие. Согласно стандарту расчет лесов предполагает использование минимум двух ярусов. Один должен быть рабочим, а другой – страховочным. Все должно выполняться в соответствии с требованиями техники безопасности.

Зная все эти данные, вы сможете без особого труда выполнить правильный расчет строительных лесов.

О видах

Теперь давайте более подробно поговорим о том, какие виды строительных лесов существуют и узнаем цены на данные конструкции.

1. Ригельные леса представляют собой высокометаллоемкие конструкции еще советского образца. Они отличаются самой большой грузоподъемностью – до шестисот килограмм на метр квадратный. Именно их чаще всего применяют при возведении кирпичной кладки. Такие установки без проблем выдерживают паллеты с кирпичами, и выполняют роль столов для каменщиков. Отметим, что ригельные леса при хранении и транспортировке занимают очень мало места. Их очень удобно складировать. При диаметре труб в шестьдесят миллиметров они обладают очень высокими показателями выносливости. Отметим, что лестницы к ригелям продаются отдельно.
2. Клино-хомутовые леса представляют собой современные конструкции, которые отличаются высокой легкостью. Они идеально подходят для проведения каких-либо фасадных работ, для всех видов строительных и монтажных работ, а также отделочных и ремонтных работ, которые проводятся как внутри, так и снаружи помещения. Особенно уместны такие установки там, где строительная площадка имеет значительные перепады по уровню высоты. Благодаря замку клино-хомутового типа, конструкцию можно собрать в любом удобном месте и на любой высоте. Даже, если это будет обычный лестничный марш. Отметим, что все боковые рамы в лесах клино-хомутового типа являются лестницами. По ним строители без проблем могут перемещаться между рабочими площадками.
3. Хомутовые леса еще называют болтовыми. Они были созданы специально для того, чтобы работать с фасадами зданий особой сложности. Речь идет о ситуациях, когда необходимо обойти балконы, разнообразные выступы в виде козырьков и навесов. Также такие конструкции часто используют для реставрации воздушных судов. Элементы хомутовых лесов соединяются между собой хомутами поворотного и неповоротного типа. Возможность использования таких установок на любых сложных участках является их главным достоинством. Кроме того, к достоинству можно отнести и возможность использования хомутовых лесов в комплекте со строительными лесами другого типа. К примеру, их можно совмещать с клиночными и штыревыми конструкциями. Если говорить о недостатках, то это, прежде всего, сложность монтажа и демонтажа. Кроме того, в хомутовых лесах применяются соединения болтового типа. Поэтому они могут со временем начать ржаветь. Некоторые производители решили данную проблему путем использования хомутов из оцинкованной стали. Естественно, это значительно продлевает срок службы готовой конструкции.
4. Леса клинового типа являются универсальными. Все элементы соединяются клиночными деталями, которые применяются не только в строительной, но и в других сферах. В процессе выбора клиновых лесов нужно четко понимать, для каких видов работ они будут использоваться. Прежде, чем заказать строительную конструкцию такого типа нужно составить ППР, то есть проект производства работ. Затем его необходимо утвердить в специальных службах. Только после этого вы можете составить заявку на определенные элементы.
5. Если же говорить о рамных лесах, то их применяют при строительно-монтажных работах, при отделочных и ремонтных работах, которые проводятся либо внутри, либо снаружи помещения. Как можно догадаться из названия, рамные леса состоят из рам. Это и торцевые рамы, и проходные, и рамы с лестницей. Соединяются они связями диагонального и горизонтального типа. Собирать такие конструкции очень просто за счет использования язычкового замка, который еще называют флажковым. Устойчивость конструкции обеспечивается метровой шириной рамы. Что же касается недостатков, то к таким относится невозможность установки рабочей площадки на нужной высоте. Ярусы в обязательном порядке прокладываются на высоту через каждые два метра. Отметим, что рамные леса могут выставляться на высоту до шестидесяти метров. Минимальная их высота составляет два метра. Рамные установки очень экономичны благодаря использованию унифицированных деталей с уменьшенной металлоемкостью. Главное их преимущество кроется в легкости и быстроте монтажа. Эти процессы не требуют какой-либо специальной подготовки или особых навыков. Но самое главное достоинство рамных лесов кроется в их невысокой стоимости. Если говорить о недостатках, то он всего один. Такие конструкции невозможно использовать при работе с фасадами зданий сложной формы.
6. Что касается передвижных строительных лесов, которые еще называют вышками-турами, то они оснащены обрезиненной колесной базой. Такие установки очень удобны для проведения высотных монтажных работ. К примеру, это может быть монтаж пожарной сигнализации, вентиляционных коробов, подвесного потолка, световых приборов и так далее. Естественно, вышки применяются и при строительных и отделочных работах, но только снаружи здания. Собираются такие конструкции методом «труба в трубу». Все связующие элементы фиксируются при помощи язычкового замка. Боковые рамы выполняют функцию лестниц. Вышки изготавливают из стали с особым покрытием, которое защищает сталь от коррозии. Покрытие представляет собой полимерный порошок. Для настилов используют фанерные листы, обработанные особым видом пропитки.

Очень важно, чтобы соблюдалась безопасность при эксплуатации строительных лесов. Для этого можно использовать захват или крепление к стене. Захват крепится с помощью хомутов и анкерных кронштейнов. Такой дополнительный элемент безопасности необходим, если высота лесов превышает шесть метров. Захват в этом случае крепится через каждые четыре метра в шахматном порядке.

О подмостях

При рассмотрении темы строительных лесов, мы не могли забыть упомянуть о подмостях. Данное техническое средство является вспомогательным. Подмости применяются для выполнения строительных и ремонтных работ на высоте внутри помещений. Такие конструкции пригодятся при оштукатуривании, шпатлевании, когда нужно выполнить кладку, которая выше человеческого роста. На подмости можно класть различные инструменты, которые могут понадобиться в работе и материалы. Это избавляет человека от необходимости лишний раз спускаться вниз.

Подмости делятся на несколько видов.

• Инвентарные переносные подмости очень удобны, когда рабочие условия очень тесные. К примеру, их можно использовать в ванной комнате или в туалете, на лестничных площадках. Переносные подмости не раскладываются и не могут трансформироваться. Они бывают разного внешнего вида. Самый распространенный вид – это подмости очень похожие на тумбу.
• Что касается универсальных пакетных подмостей, то их применяют кладке стен из кирпича или разных блоков. Такие конструкции еще называют подмостями каменщика. Да, для каменщиков универсальные пакетные подмости очень удобны. С их помощью он может значительно увеличить эффективность своего труда. Нужную высоту подмостей можно фиксировать после их установки. Понятно, что высота может быть зафиксирована только в максимальных пределах, заявленных в характеристиках конструкции. Универсально пакетные подмости имеют опоры в форме прямоугольника.
• Панельные подмости имеют выдвижную опору. Они пригодятся, когда нужно поднять рабочую площадку на высоту от одного до двух метров. Их уровень грузоподъемности повышен. На них можно ставить инструменты и материалы.
• Подмости шарнирно панельного типа очень похожи на универсальные и панельные. Отличаются они только своей особой конструкцией, а также некоторыми техническими параметрами.
• Передвижные сборно-разборные подмости очень удобны. Их можно использовать при строительно-ремонтных работах как внутри, так и снаружи помещения. Понятно, что такие работы будет иметь определенный локальный участок. Если стройка подразумевается большая, то такие конструкции будет разумнее применять в работах, которые проводятся внутри помещения, или же при работах на очень небольшой высоте и с небольшим количеством материала. Передвижные сборно-разборные подмости имеют легкий вес. Делают их из алюминия. Такие конструкции можно передвигать с места на место благодаря колесикам, которые установлены с одной стороны. Подмости такого типа можно разбирать и собирать, фиксировать на нужной высоте и использовать в качестве стремянки.

Видео. Обзор строительных лестниц,стремянок и их модернизация

Леса строительные: размеры секций, характеристики, описание

Строительные леса во многом облегчают процесс сооружения различных объектов, обеспечивая эффективность и достойное качество труда рабочих. Важно сделать правильный выбор в пользу того или иного вида лесов, чтобы достичь наилучшего результата в строительстве какого-либо объекта. Так, для работ на малых высотах с небольшой нагрузкой (отделочные или фасадные работы) можно выбрать более легкие системы – рамные, штыревые леса или вышки-туры, а для возведения высотных зданий лучше использовать более сложные конструкции лесов – клиновые или хомутовые.

Строительные леса рамного типа имеют трубчатую конструкцию, несущим элементом которой является сварная рама из облегченной трубы. Такие системы лесов достаточно легкие и позволяют быстро осуществлять монтаж и демонтаж конструкций. В зависимости от диаметра и толщины стенки трубы, из которой изготавливаются вертикальные элементы рамных лесов, можно выделить несколько марок данных конструкций:

Марка	Диаметр/толщина стенки трубы, мм	Максимальная высота лесов, м	Высота секции, м	Длина секции вдоль стены, м	Ширина прохода рам, м
ЛРСП-30/40	42/1,5	30 или 40	2	2 или 3	0,976
ЛРСП-60	42/2	60	2	2 или 3	0,976
ЛРСП-100	48/3	100	2	2 или 3	0,976

Рамные леса можно использовать для фасадных работ как единую конструкцию из заранее заготовленных секций, скрепленных между собой флажковыми фиксаторами, а также для работ внутри небольших помещений, воспользовавшись одной из секций в качестве строительного помоста. Такой помост легко перемещать с места на место вручную за счет легкого веса и компактности.

Штыревые строительные леса также являются трубчатыми. Элементы этого вида лесов изготавливаются из толстостенных стальных труб диаметром 48 мм и 57 мм, и соединяются между собой при помощи штырей, которые припаяны к несущим опорам, и вставляются в специальные отверстия – проушины. Такая конструкция обеспечивает леса надежной устойчивостью и высокой несущей способностью. Штыревые леса, которые используются для фасадных и отделочных работ, а также для каменной и кирпичной кладки имеют следующие характеристики:

Марка	Диаметр/толщина стенки трубы, мм	Максимальная высота лесов, м	Высота секции, м	Длина секции вдоль стены, м	Ширина прохода от стены, м
ЛШ-50	48/3	50	2	1,5;  2;  2,5;  3(в зависимости от типа работ)	1;  1,2;  1,5;  2(в зависимости от типа работ)
ЛСПШ-2000-40	48/3	40	2	2,5	1,6
Э-507	57/3,5	60	2	2	1,6

Учитывая то, что элементы штыревых строительных лесов соединяются между собой без помощи болтов, хомутов и прочих приспособлений, монтаж и демонтаж этих конструкций достаточно простой и нетрудоемкий процесс. Кроме того, при комбинировании штыревых лесов с хомутовыми конструкциями можно получить строительные леса для работы с объектами сложных форм и рельефов.

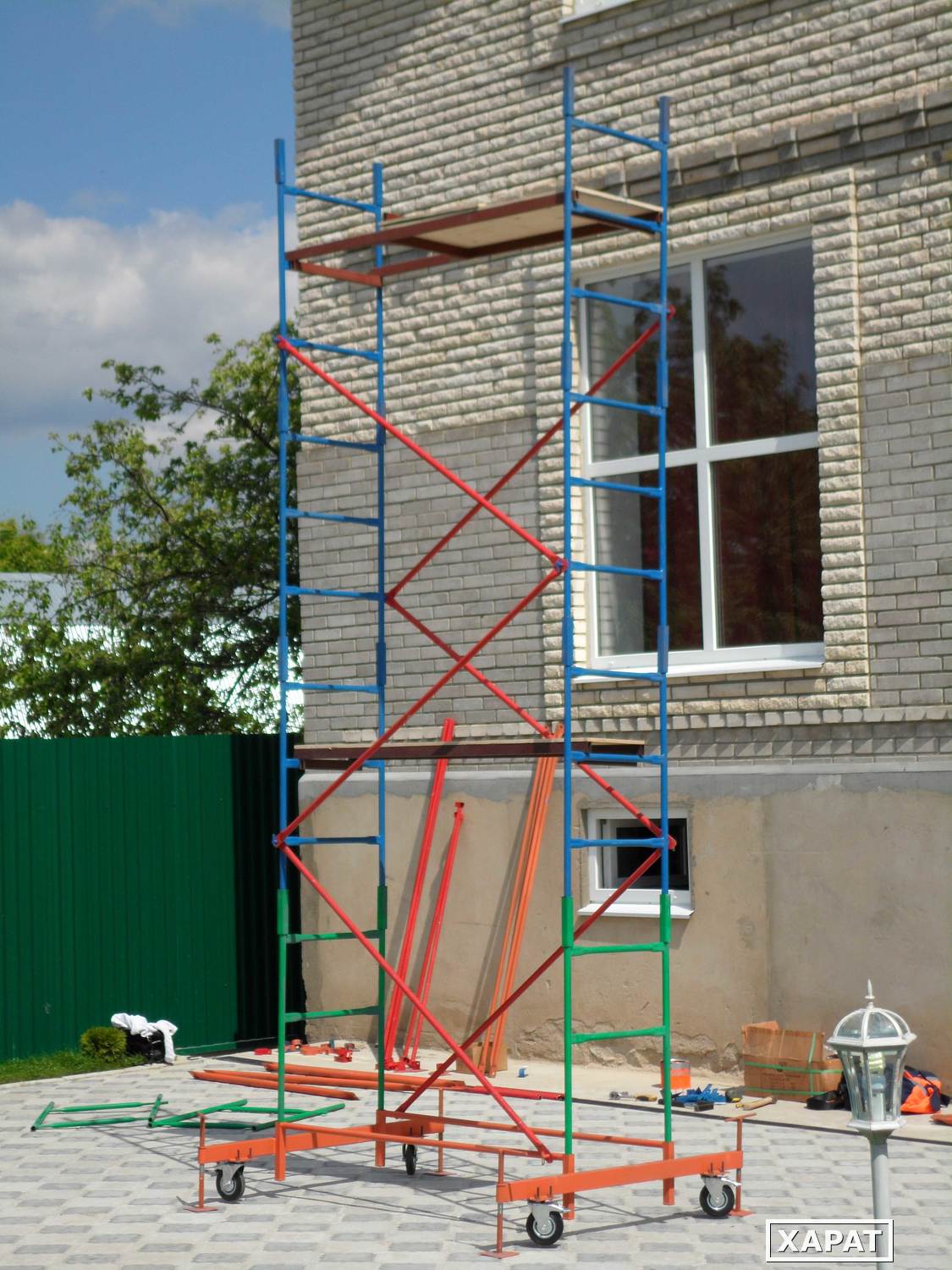

Вышка-тура строительная представляет собой металлоконструкцию башенного типа, компактную и мобильную за счет легкого веса и несложной схемы сборки и разборки. Чаще всего применяется для отделочных и фасадных работ на небольшой высоте, для внутренних ремонтных работ, а также для других работ, не имеющих особой сложности.

Конструкция вышки-туры чаще всего изготавливается из алюминиевых труб или из тонкостенных стальных труб с порошковым покрытием.

Марка	Диаметр трубы, мм	Высота вышки/рабочая высота, м	Размер площадки, м	Размер секции, м
ВСРП-2500 «Атлант»	42 (сталь)	4,2/5,2	2х2	1х2
ВСРП-2500 «Радиан»	42 (сталь)	5/5,8	2х0,8	1,2х0,9
ВМА 700П/4	-/(алюминий)	3,1/4,1	2х0,7	2х0,7



Клиновые строительные леса представляют собой пространственную металлическую конструкцию. В качестве креплений отдельных элементов между собой используются клинья. Такой способ соединения делает клиновые леса способными вынести серьезные нагрузки, к тому же, в зависимости от угла забивания клиньев, можно создавать нестандартные конфигурации лесов, что делает их незаменимыми при работе со сложными по форме объектами. Такие конструкции используются при самых разных видах работ: строительно-ремонтные работы, отделочные работы, возведение концертных площадок, трибун и т.д. Элементы лесов выполняются из стали диаметром 48 мм.

Марка	Диаметр/толщина стенки трубы, мм	Максимальная высота лесов, м	Высота секции, м	Длина секции вдоль стены, м	Ширина прохода, м
ЛСК-60	48/2	60	2	2; 3	1;  1,5;  2;  3
ЛСК-100	48/3	100	2	2; 3	1;  1,5;  2;  3



По сравнению с штыревыми и рамными строительными лесами клиновые леса являются более надежными, но и более сложными в монтаже и демонтаже. Кроме того, достаточно гибкая конструкция клиновых лесов позволяет использовать их на неровном рельефе местности.

Хомутовые строительные леса являются сложной металлической конструкцией, элементы которой крепятся между собой при помощи хомутов или болтов. Такой вид крепления позволяет легко варьировать формы и размеры лесов, подстраивая их под нестандартный рельеф строения или какого-либо другого объекта. Хомутовые леса требуют трудоемкого процесса установки, но при этом выигрывают за счет устойчивой конструкции и универсальности. Данный вид лесов изготавливают из стальных труб диаметром 42 мм, 48 мм, 57 мм, 60 мм и толщиной стенки 2 мм, 2,5 мм, 3 мм, 3,5 мм.

Марка	Диаметр/толщина стенки несущей трубы, мм	Максимальная высота лесов, м	Высота секции, м	Длина секции вдоль стены, м	Ширина прохода от стены, м
ЛХ-30	Вертикальная стойка — 42/2Горизонтальные элементы – 42/3	30	2	3	1
ЛХ-60	Вертикальная стойка — 48/2Горизонтальные элементы – 48/3	60	2	2,5	1
ЛХ-80УС	Вертикальные и горизонтальные  элементы -57/3	80	2	2	1,5

Хомутовые строительные леса, как и клиновые, могут использоваться не только в строительных работах, но также при возведении зрительских трибун, при работах на промышленных объектах повышенной сложности. Одним из достоинств хомутовых лесов является то, что их можно комбинировать с любым другим видом строительных конструкций.

Таким образом, при выборе строительных лесов следует учитывать специфику объекта и тип работ, чтобы из существующего ассортимента строительных конструкций выбрать наиболее оптимальный вариант, с учетом цены и качества.

какие существуют виды лесов, ГОСТ

Строительные леса — оборудование, необходимое для безопасного и удобного проведения ремонтно-строительных работ на высоте. Основные требования, которым оно должно соответствовать: прочность, устойчивость, надежность. Всем этим условиям удовлетворяют конструкции из металлических труб — алюминиевых или стальных. Производство строительных лесов регламентируется ГОСТом 24258-88, а правила хранения — ГОСТом 15150-69. Существуют следующие виды лесов: рамные, клиновые, хомутовые, штыревые, леса Вишнева.

Рамные леса

Это оборудование состоит из вертикальных (иногда — горизонтальных) рам, которые между собой соединяются горизонтальными и диагональными связями. Сборка производится быстро, без использования специального инструмента. В состав этих конструкций входят боковые рамы с встроенной лестницей, горизонтальные и вертикальные связи, башмаки. Модели просты в монтаже, имеют доступную стоимость, поэтому являются популярным и востребованным вариантом для ремонта и отделки прямых фасадов. Соединение элементов в единую систему осуществляется с помощью флажковых замков.

Основные характеристики:

• нормативная нагрузка — до 200 кг/м²;
• максимальная высота для проведения кладочных работ — 25 м;
• максимальная высота для осуществления облицовочных мероприятий — 40 м.

Леса Вишнева

Рамы в этих рамных разборных строительных лесах располагаются горизонтально. Они соединяют вертикальные стойки и служат опорой для настилов. Диагональные связи отсутствуют. Лестницы устанавливаются внутри конструкции диагонально с помощью штырей, вводимых в проушины стоек. Эти модели используются при облицовочных и реставрационных работах — внутренних и наружных. Высота — до 20 м, нагрузка — до 250 кг/м².

Конструктивные особенности клиновых лесов

Элементы конструкции фиксируются стальными клиньями, которые вбиваются с помощью молотка. Основные характеристики:

• нормативная нагрузка— до 500 кг/м²;
• высота, на которую можно поднять конструкцию,—до 120 м при диаметре труб 60 мм;
• высокая надежность.

Клиновые строительные леса часто используются в судо- и авиастроении, при монтаже сцен, реставрации фасадов, в кладочных работах.

Хомутовые конструкции

Хомутовые строительные леса отличаются достаточно высокой сложностью сборки, которая компенсируется другими преимуществами, среди них:

• значительная высота, на которую можно выводить конструкцию, — до 80 м;
• нормативная нагрузка — до 250 кг/м²;
• возможность применения для мероприятий на сложных фасадах, на площадях значительных габаритов.

Для сборки используются глухие и поворотные хомуты.

Штыревые леса

Горизонтальные элементы штыревых моделей имеют приваренные штыри, которые вводят в трубки, зафиксированные сваркой к вертикальным стойкам. Нижние края стоек заводят в башмаки. Жесткость повышается с помощью диагональных раскосов. Это оборудование широко применяется в кладочных работах. Нормативная нагрузка — до 250 кг/м². Максимально возможная высота для кладочных работ — 50 м, для отделочных мероприятий — до 100 м.

Как выбрать подходящий вид лесов?

Выбор оптимальной конструкции зависит от высоты здания, площади, на которой проводятся работы, конфигурации фасада, наличия площадок для установки, требуемой грузоподъемности.

Рекомендации по выбору оборудования для конкретных строительных задач:

• Облицовочные и кладочные работы на сравнительно небольшой высоте — подходят рамные модели.
• Ремонтно-строительные мероприятия на значительной высоте — штыревые, клиновые или хомутовые.
• Для фасадов сложной конфигурации, арок и куполов — хомутовые конструкции.

При выборе конструкций следует учитывать их стоимость. Для экономии финансов при выполнении разнородных работ рекомендуется предварительно распланировать порядок осуществления мероприятий и скомбинировать несколько конструктивных видов.

Виды строительных лесов

Строительные хомутовые леса – это временные конструкции, которые собираются на строительной площадке как снаружи, так и внутри здания. Предпочтение отдается, все-таки, наружным работам, потому что хомутовые леса обладают универсальной крепежной конструкцией. Хомуты фиксируют основные элементы и позволяют менять и регулировать высоту ярусов, ширину шага лесов и их настилов. Для защиты рабочих стандартно используются перекладины, перила и защитные сетки. Для удобства работы используются лестницы и деревянные настилы. По правилам техники безопасности осуществляется заземление хомутовых лесов и установка громоотвода. При разработке проекта обязательно просчитывается нагрузка на хомутовые леса в стандартных положениях и при использовании дополнительного веса.

Для ремонтных и строительных ремонт, в том числе и для каменной кладки, профессиональные строители используют несколько видов строительных лесов: штыревые леса и рамные, клиновые и хомутовые леса. Штыревые леса отличаются от других видов хорошими показателями нагрузки (около 200 кг на один метр). Достигается такой показатель особенностями конструкции. Конструкция штыревых лесов собирается в горизонтальной плоскости: горизонтальные элементы крепятся к вертикальным элементам с помощью штырей. Отсюда и название лесов. Максимальная высота штыревых лесов до 40 метров. Жесткость лесов увеличивается за счет диагональных раскосов. Часто штыревые леса этого типа используют для кладки кирпича или природного камня.

Рамные леса – это самый ходовой тип строительных лесов. У всех остальных типов он выигрывает по двум объективно важным показателям – невысокая цена и простота установки и демонтажа. Легкая и прочная конструкция может достигать высоты до ста метров, поэтому чаще других рамные леса используют при строительстве и для фасадных работ на многоэтажных зданиях. Конструкция рамных лесов представляет собой скрепленные специальным образом секции, рамы из металлических труб любого диаметра и расположенный внутри секций настил. Строители любят использовать этот вид лесов еще из-за небольшого веса, ведь для настила выбирают деревянные пластины, а не металлические.

Клиновые леса появились гораздо раньше – еще в древние времена, но вторую жизнь обрели в России позже штыревых. Их конструкция была доработана на основе хомутовых и рамных лесов. Можно смело сказать, что благодаря этому они объединили в себе все лучшее. Минусы остались в прошлом. Правда, появился один новый недостаток. Это высокая цена клиновых лесов по сравнению с другими представленными на строительном рынке вспомогательными конструкциями. Ну а главным достоинством можно назвать простоту в сборке. Эти клиновые леса можно поставить за считанные часы. И сделать это способен даже неподготовленный человек.

Клино-хомутовые комбинированные леса – это и есть тот самый компромисс. Они вобрали в себя все лучшее от вспомогательных строительных конструкций, речь о которых шла выше. А именно – безопасность, прочность, надежность и универсальность. С помощью клино-хомутовых комбинированных лесов можно вести строительные работы на большой высоте. При этом они могут быть установлены практически под любым углом к стенам здания. Т. е. можно обходить стороной неудобные портики, арки и балконы.

Как при возведении многоэтажных зданий жилого фонда, так и при промышленном строительстве необходимы специальные конструкции, благодаря которым можно было бы с легкостью подняться на необходимую высоту и произвести необходимые манипуляции по выполнению поставленных задач. Для таких работ можно предложить чашечные леса системы Cup-Lock или как попросту их называют чашка-замок. Этот вид строительных конструкций зарекомендовал себя с положительной стороны. И на протяжении многих лет исправно служит на всех стройках нашей страны. Отличительными особенностями этих лесов является, конечно, их крепления вертикалей и горизонталей между собой. Это универсальное соединения позволяет с легкостью монтировать чашечные леса на самых сложных участках, а также использовать их в качестве объемной опалубке.

Второе название рамных лесов – леса Вишнева, они могут быть горизонтальными и вертикальными. Названы они были в честь ведущего советского инженера, который и занимался их разработкой. Горизонтальные леса инженера Вишнева подходят для проведения реставрационных работ. Поэтому иногда их называют петербуржскими – что неудивительно, ведь в этом городе множество старинных зданий, над восстановлением которых строители из различных компаний трудятся круглый год. Конструкция рамных лесов очень проста (все гениальное – просто). Они состоят из рам разного размера. Одни (горизонтальные и вертикальные) играют роль стен и перекрытий, другие (диагональные) используются для укрепления.

Опытные и профессиональные мастера скажут, что при постройке срубов с мансардой или полноценным вторым этажом очень полезной вещью будут выступающие консольные леса или так называемые. Такой тип лесов в смете строительства часто проходит под названием дополнительный стеновой материал. Что они из себя представляют? В качестве основы выступающих консольных лесов берутся стеновые брусья, которые устанавливаются не как вертикальные столбы, а именно, как выступающие из стен консоли, дополнительные элементы или перекрытия. На эти консоли потом выкладываются перекрытия и устанавливаются необходимые фиксаторы и стабилизаторы для устойчивости. Такая конструкция позволяет беспрепятственно доставлять элементы крыши и этажные перекрытия на высоту. А по окончании строительных работ консоли обрезаются по уровню стен. Остатки консолей можно использовать для постройки приусадебных конструкций (столов или скамеек).

Еще один из подвидов строительных конструкций из металлических труб и элементов крепления являются струнные леса, точнее этот подвид относится к подвесным конструкциям, которые сейчас незаменимы на любой стройке. Основной отличительной особенностью таких лесов является тот фактор, что нет необходимости возводить систему конструкции с земли так сказать с нулевого уровня, а достаточно закрепить специальными растяжками на необходимой для работе высоты.

Опорные леса это еще один незаменимый атрибут строительного оборудования. Можно сказать, что эта конструкция в равной степени относится как к подвиду строительных лесов, так и к подвиду опалубки. Одним словом это строительная опалубка (объемная опалубка), которая состоит из разных элементов металлических лесов. Опорную опалубку можно соорудить из клиновых, рамочных, штыревых, чашечных и хомутовых лесов, все они, конечно, обладают своими бесспорно эксклюзивными положительными характеристиками, но одно следует сказать, что без системы опорной опалубки сейчас не возможно обойтись ни в одной стройке.

Карнизные леса это идеальный вариант для реставрации мостовых сводов. Такая конструкция прочная и надежная благодаря специальным креплениям деталей. Следует помнить, что рассчитывать нормативные нагрузки на такие карнизные леса следует по ППР, также по этому документу необходимо производить монтаж и демонтаж подвесных лесов. Благодаря большому диапазону перемещения карнизные леса адаптируется к самым разнообразным формам мостов, дорожных развязок и т.д

Передвижные леса эта уникальная конструкция, которая обладает всеми преимуществами от строительных лесов, и дополняются колесной опорной базой. Такая особенность этих перекатных подмостей позволяет с легкостью перемещать конструкцию в необходимую рабочую зону. Что в значительной степени увеличивает скорость выполнения строительных работ и упрощает сам процесс строительства и реставрации. Ведь если бы речь была о простых лесах, то их бы приходилось периодически собирать и разбирать чтобы переместить из одной площадки на другую. Другое дело передвижные леса — легкие, маневренные, надежные и просты в эксплуатации.

Типы строительных лесов, используемых в строительстве

🕑 Время чтения: 1 минута

Что такое строительные леса?

Строительные леса — это временная конструкция, поддерживающая первоначальную конструкцию, а рабочие использовали ее в качестве платформы для проведения строительных работ. Типы строительных лесов различаются в зависимости от типа строительных работ. Строительные леса изготавливаются из дерева или стали. Он должен быть устойчивым и прочным, чтобы выдерживать рабочих и другие расположенные на нем строительные материалы.

Типы строительных лесов, используемых в строительстве:

Ниже приведены типы строительных лесов :

1. Одиночные леса
2. Двойные леса
3. Консольные леса
4. Подвесные леса
5. Козловые леса
6. Стальные леса
7. Запатентованные леса

1.

Одиночные леса

Одиночные подмости обычно используются для кирпичной кладки и также называются подмостками под кирпич.Одиночные леса состоят из стандартов, ригелей, бревен и т. Д., Которые расположены параллельно стене на расстоянии около 1,2 м. Расстояние между эталонами от 2 до 2,5 м. Ригели соединяют эталоны с интервалом по вертикали от 1,2 до 1,5 м. Кусочки вынимаются из дыры, оставленной в стене, на один конец ригелей. Кусочки размещают с интервалом от 1,2 до 1,5 м.

2. Двойные леса

Двойные леса обычно используются для каменной кладки, поэтому их еще называют каменными лесами.В каменных стенах трудно проделать в стене отверстия для подстилки. Итак, строятся два ряда строительных лесов, чтобы сделать его прочным. Первый ряд находится на расстоянии 20-30 см от стены, а второй — на расстоянии 1 м от первого ряда. Затем размещаются путлоги, которые поддерживаются обоими фреймами. Для усиления предусмотрены грабли и поперечные распорки. Это также называется независимыми лесами.

3. Консольные леса

Это тип строительных лесов, в которых стандарты поддерживаются серией игл, и эти иглы вынимаются через отверстия в стене.Это называется лесами однокамерного типа. В другом типе иглы продвигаются внутрь полов через отверстия, и это называется независимыми или двойными каркасными лесами. Следует соблюдать осторожность при строительстве консольных лесов.

Обычно консольные леса используются в таких условиях, как

• Когда земля не способна поддерживать стандарты,
• Когда земля у стены должна быть свободна от движения транспорта,
• Когда верхняя часть стены находится в стадии строительства.

4. Подвесные леса

В подвесных лесах рабочая площадка подвешивается к крышам с помощью тросов, цепей и т. Д., Ее можно поднимать или опускать до необходимого уровня. Этот тип строительных лесов используется для ремонтных работ, указателей, малярных работ и т. Д.

5.

Строительные эстакады

В строительных лесах эстакада рабочая платформа поддерживается на передвижных треногах или лестницах. Обычно это используется для работы внутри комнаты, например, для рисования, ремонта и т. Д., высотой до 5м.

6. Стальные леса

Стальные леса состоят из стальных труб, скрепленных вместе стальными стяжками или фитингами. Его очень легко построить или разобрать. Он имеет большую прочность, большую долговечность и более высокую огнестойкость. Это неэкономично, но повышает безопасность рабочих. Таким образом, он широко используется в настоящее время.

7. Запатентованные строительные леса

Запатентованные леса изготовлены из стали, но оснащены специальными соединениями, рамами и т. Д., это готовые строительные леса, доступные на рынке. В лесах этого типа рабочая площадка установлена ​​на кронштейнах, которые можно регулировать до необходимого нам уровня.

Страница не найдена для 1_single_scaffolding

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну . .. Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Страница не найдена для 2_double_scaffolding

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Страница не найдена для 3_cantilever_scaffolding

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Строительные леса | строительство | Britannica

Строительные леса , в строительстве, временная платформа, используемая для подъема и поддержки рабочих и материалов во время строительства, ремонта или очистки конструкции или оборудования; он состоит из одной или нескольких досок подходящего размера и длины с различными способами поддержки, в зависимости от формы и использования.

В деревянных лесах опора для досок обеспечивается деревянным каркасом, изготовленным и установленным на строительной площадке.Рама может состоять из вертикальных стоек, горизонтальных продольных элементов, называемых ригелями, поперечных элементов, поддерживаемых ригелями, а также продольных и поперечных поперечных распорок. Доски опираются на поперечные балки.

Козловые опоры используются для работы на большой площади, если требуется небольшая регулировка высоты или ее отсутствие ( например, для оштукатуривания потолка комнаты). Козлы могут быть специальной конструкции или просто деревянными козлами того типа, который используют плотники. Специально разработанные эстакады могут быть отрегулированы для обеспечения рабочей высоты от 7 до 18 футов (от 2 до 5 м).

Трубчатые леса из стали или алюминия в значительной степени заменили деревянные леса на большинстве строительных проектов. Трубчатые леса легко возводятся любой формы, длины и высоты. Секции могут быть установлены на роликах, чтобы обеспечить высокую мобильность подмостков. Строительные леса могут быть закрыты брезентом или пластиковой пленкой для защиты от непогоды.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Трубчатые подъемные башни можно быстро собрать из стальных труб или труб диаметром около 3 дюймов (8 см) со стандартными соединениями.

Подвесные подмости состоят из двух горизонтальных брусьев, коротких бревен, поддерживающих настил подмостей, каждая из которых прикреплена к барабанному механизму. Кабели проходят от каждого барабана к балке выносных опор, прикрепленной к раме конструкции над головой. Храповые устройства на барабанах позволяют поднимать или опускать шпалы, между которыми перекрытия образуют рабочую поверхность. Подъем или опускание строительных лесов осуществляется с помощью электродвигателя, приводимого в действие рабочим на строительных лесах.

Основные типы строительных лесов в строительстве

Строительные леса являются неотъемлемой частью почти всех строительных проектов и используются с тех пор, как были построены первые конструкции.Строительные леса, которые обычно необходимы для доступа к конструкциям на высоте во время строительства, могут служить множеству различных целей.

Иногда строительные леса используются для поддержки рабочих и их инструментов, в других случаях они необходимы для поддержки значительных нагрузок от строительных материалов, таких как кирпичи, блоки, штукатурка или монолитный бетон, что вместо этого известно как «опора». строительных лесов.

Несмотря на то, что существует множество различных типов строительных лесов, новые варианты появляются довольно часто. Некоторые из самых популярных типов строительных лесов во всем мире включают:

1. Деревянные и бамбуковые леса
2. Строительные леса из труб и зажимов
3. Системные леса
   1. Строительные леса Cuplock
   2. Строительные леса Kwikstage
   3. Строительные леса Haki
   4. Строительные леса для лестниц
4. Рама и распорные леса
5. Подвесные / качающиеся леса
6. Подъемные леса на мачту
7. Опоры

Почему существует так много разных типов строительных лесов?

Иногда особый тип строительных лесов является обычным явлением, потому что оборудование легко доступно, и многие люди знают систему.Возможно, вы уже знакомы с этими региональными различиями, например, с Kwikstage в Австралии и Шотландии, а также с тубусом и клипсой в Англии и Уэльсе. Существует множество местных специалистов по тонкостям каждой системы, а также местных кодексов, написанных с учетом этих систем.

В зависимости от того, где вы работаете, чаще встречаются различные типы строительных лесов. В Скандинавии и Северной Европе, где рабочая сила очень дорога, алюминиевые леса становятся все более распространенными.Поскольку алюминий легче стали, и большинство строительных лесов для установки на место приходится поднимать вручную, более легкие леса означают, что леса можно построить быстрее, что снижает затраты на рабочую силу.

В некоторых странах алюминий стоит дорого, а рабочая сила намного дешевле, поэтому деревянные столбы и бамбук довольно распространены. Как дизайнер, убедитесь, что вы выбираете систему строительных лесов, которая лучше всего подходит для вашего проекта и соответствует местным нормам.

Ниже вы найдете дополнительную информацию о каждом типе строительных лесов, в том числе о распространенных приложениях, а также о том, где они обычно используются во всем мире.

Деревянные и бамбуковые леса

Гонконгские бамбуковые леса от CNN — Невероятные бамбуковые люди-пауки в Гонконге

Хотя деревянные леса можно использовать практически везде (существуют правила их строительства), они чаще встречаются за пределами Северной Америки и Европы.

Предварительно обрезные пиломатериалы были наиболее распространенным типом строительных лесов, пока сталь и производство материалов не стали намного доступнее. Бамбук чаще используется в Азии, где он отличается прочностью, гибкостью и экологичностью.

Гонконг — самый известный город, в котором из бамбуковых лесов строят все, от оперных театров до небоскребов. Высококвалифицированные дизайнеры и техники несут ответственность за строительство и маневрирование через несколько этажей бамбука.

Это настолько популярно, что существует формализованное руководство, из которого были взяты приведенные выше диаграммы, под названием «Руководство по проектированию и строительству бамбуковых лесов».

Строительные леса из труб и зажимов

Пример конструкции строительных лесов из труб и соединителей от Ponteggi Edilponte S.p.A

Это один из самых ранних типов стальных лесов, состоящий из двух частей, включая трубы и зажимы, иногда называемые «парами». Идея действительно проста, и одна из причин ее популярности — простота сборки и простота сборки. разборка. Чтобы установить строительные леса, вам нужно соединить трубы вместе, чтобы сделать длинные участки, а затем соединить вертикали и горизонтали вместе с помощью зажимов, созданных специально для этих труб.

Эта система очень гибкая, так как вы можете разместить вертикальные стойки там, где они вам нужны.Там, где другие типы строительных лесов не могут легко принимать необычные формы, леса из труб и зажимов могут быть адаптированы к круглым, прямым или неправильным зданиям. Сталь в строительных лесах этого типа специально разработана для защиты от ржавчины и коррозии, что означает, что это хороший выбор для регионов с суровыми погодными условиями.

Существуют особые требования, которые проектировщики строительных лесов и компании должны выполнять в соответствии с правилами безопасности строительных лесов OSHA, где вы найдете больше диаграмм, подобных приведенным выше.

Системные леса

Иногда называемые модульными лесами , системные леса состоят в основном из вертикальных и горизонтальных предварительно спроектированных компонентов, которые систематически соединяются друг с другом.

Строительные леса

Systems, вероятно, являются наиболее часто используемым типом строительных лесов во всем мире, и существуют сотни производителей, каждый из которых обладает определенной эффективностью. Некоторые хорошо работают в условиях очень высоких нагрузок, а другие больше подходят для повторяющихся строительных лесов меньшего размера.

Системные леса — это общий термин, который включает в себя множество различных типов строительных лесов, которые можно использовать для создания стандартизированных площадок для строительных лесов. Некоторые из самых популярных типов систем строительных лесов включают в себя:

Строительные леса Cuplock Systems

Обычно изготавливаемые из оцинкованной стали строительные леса с замками популярны благодаря своей способности выдерживать большие нагрузки. Этот тип строительных лесов с чашевидными замками через каждые 500–1000 мм создает высоко стандартизированные системы, которые хорошо подходят для конструкций строительных лесов с повторяющимся рисунком.

Вы найдете множество диаграмм систем строительных лесов с замком, а также информацию о различных доступных размерах, таких как приведенные выше.

Строительные леса Kwikstage

Если вы проектировщик строительных лесов в Великобритании или Австралии, то Kwikstage, вероятно, станет вашим предпочтительным строением для систем. Kwikstage легко монтируется и относительно легко адаптируется как в коммерческих, так и в жилых помещениях. Требуется всего пять компонентов, его легко собирать и разбирать.

Нескользящие платформы и двойные ограждения, входящие в комплект Kwikstage, повышают его безопасность и надежность. Существует множество ресурсов для сборки строительных лесов Kwikstage, в том числе от Work Safe New Zealand.

Строительные леса Haki

Используемая в строительных лесах, а также в опорных и подвесных системах, Haki является одной из самых современных систем. В отличие от других типов строительных лесов, Haki является одновременно названием производителя и универсальной системой строительных лесов.С точки зрения безопасности, качества и приспособляемости строительные леса Haki легче и содержат меньше компонентов, чем другие системы.

Типичная длина отсека составляет до 3 метров, а система одобрена для класса нагрузки 6, что делает ее одной из самых надежных систем. Вы найдете множество инструкций по сборке и схем от Haki.

Лестничные башни

Большинство производителей строительных лесов создают специальные компоненты, которые используются для строительства лестниц, как на схемах выше из Offshore Technology and Scaffolding Depot.Часто эти лестницы являются частью конструкции строительных лесов, которые позволяют рабочим перемещаться с уровня на уровень, но иногда лестничная башня используется сама по себе.

Как проектировщик строительных лесов, они особенно полезны, когда рабочим требуется безопасный временный доступ к какой-либо части здания.

Каркасные и опорные леса

Пример рамных и распорных лесов из универсальных лесов

Модульные леса этого типа, очень часто используемые в жилых и коммерческих помещениях в Северной Америке и Европе, состоят из каркасов, распорок, досок и оснований.Эти подмости очень легкие и быстро возводятся. Важно отметить, что строительные леса этого типа не так прочны, как системные.

На схемах выше вы можете видеть рамы, уложенные вертикально друг на друга, и поперечные распорки, соединяющие их вместе. Вы можете найти похожие диаграммы в Программе безопасности строительных лесов Университета Индианы и OSHA. Каркасные и опорные леса обычно используются в небольших проектах, где леса можно сделать мобильными.

Подвесные или поворотные строительные леса

Пример подвесных и поворотных строительных лесов из моих строительных фотографий

Хотя некоторые строительные леса не классифицируют эту конструкцию как строительные леса, поскольку она строится не на земле, мы рассматриваем подвесные или поворотные строительные леса как строительные леса. В конце концов, его основная цель — поддерживать строительные леса и их принадлежности.

Этот тип строительных лесов состоит из платформы, подвешенной на тросовой системе, которая позволяет платформе подниматься и опускаться на разную высоту.Подвесные леса могут обеспечить значительную экономию на очень высоких конструкциях, которым требуется легкий доступ, например, текущее обслуживание здания и небольшие улучшения.

В Интернете вы найдете множество примеров качелей или подвесных лесов, таких как приведенные выше от Shandog Haoke Manufacturing Equipment Co. и Lackner Products Corp.

Строительные леса для подъема на мачту

Пример подъемных лесов на мачту из Superior Scaffold

Подобно подвесным лесам, подъемник по мачте может достигать разной высоты.Вместо того, чтобы висеть на тросах, эти подмости могут подниматься и опускаться по неподвижным мачтовым конструкциям, установленным на земле. Этот тип строительных лесов предпочитают строительные леса, которым необходимо выдерживать большие нагрузки.

Там, где необходимо построить кирпичную или блочную стену, часто можно встретить подъемные леса на мачту, поскольку их можно регулировать для получения различной высоты небольшими приращениями. Эти леса различаются по высоте, некоторые — всего в пару этажей, другие — на несколько этажей.

Поскольку мачтовым подъемникам не требуется значительного пространства у основания конструкции, они идеально подходят для проектов с ограниченной площадью земли. Выше отличный пример одно- и двухмачтовых подъемных лесов от Tamer.

Опалубка

Пример опорных лесов от Saglam Orman

Всякий раз, когда вы видите бетонную плиту для пола здания, бетон почти наверняка был залит поверх формы, чтобы удерживать жидкий бетон до тех пор, пока он не затвердеет в твердое тело, которое сможет поддерживать себя.Чаще всего нижняя конструкция состоит из строительных лесов.

Существуют системы каркаса и распорок, которые выдерживают этот вес, но они действительно могут быть изготовлены из любых доступных материалов. Вы можете найти множество моделей и диаграмм в Интернете, в том числе приведенные выше из Токийского технологического института.

Есть много различных типов строительных лесов, которые можно найти по всему миру. Этот список строительных лесов представляет некоторые из популярных типов, разработанных с помощью Avontus.

Существуют и другие типы строительных лесов, в том числе новые каркасы, которые еще предстоит создать. Если вы хотите узнать об основных типах строительных лесов, этот список должен дать вам хорошее представление о том, с чем вы столкнетесь в большинстве строительных проектов в Северной Америке и Европе.

---

Загрузите нашу бесплатную электронную книгу о ведении прибыльного бизнеса по строительству строительных лесов здесь!

---

Различные типы строительных лесов, используемых в строительстве

Что такое строительные леса?

Строительные леса, также известные как подмостки, представляют собой временный каркас, используемый на строительных площадках для поддержки первоначальной конструкции зданий.В то же время он действует как платформа для бригады для выполнения строительных работ на высоте или в местах, к которым они иначе не могли бы получить доступ.

Строительные леса используются для строительства и ремонта различных типов объектов — от простых жилых домов до сложных промышленных построек.

Для каждого типа строительных лесов есть 3 основные части:

• стандарты — вертикальный элемент с соединителем соединяет
• ригели — горизонтальную распорку
• ригели — несущий элемент горизонтального поперечного сечения, удерживающий рабочую площадку лесов (часть, на которой вы будете стоять!)

В зависимости от строительного проекта можно использовать разные типы строительных лесов.Если вам нужна дополнительная информация о строительных лесах, не ищите дальше. Ниже приведены наиболее распространенные типы строительных лесов, используемых на строительных площадках.

1. Одиночные леса

Одиночные подмости, также называемые «лесами для кирпичных кладок», являются одним из старейших видов строительных лесов и в основном используются для кирпичной кладки. Одиночные леса состоят из стандартов, ригелей и заглушек (небольших отверстий, проделываемых в стенах конструкций для вставки концов столбов или балок для поддержки строительных лесов), которые устанавливаются параллельно стене на расстоянии примерно 1.2 метра.

Точнее, стандарты устанавливаются на расстоянии от 2 до 2,5 метров. и регистры соединяют эталоны с интервалом по вертикали от 1,2 до 1,5 метра. Между тем, складки устанавливаются на фиксированном расстоянии от 1,2 до 1,5 метра и извлекаются из щели в стене в конце гроссбуха. Чтобы конструкция лесов оставалась прочной и надежной, необходимо соблюдать все технические требования.

2. Двойные леса

Двойные леса часто называют «независимыми лесами» и в основном используются при строительстве каменных кладок.Учитывая, что каменные стены не могут поддерживать заглушки, двойные леса обеспечивают необходимую прочность и надежность за счет размещения двух строительных лесов вместе. После того, как рамы будут правильно размещены, можно добавить заглушки для завершения строительных лесов. Поперечные распорки и рейки также могут быть добавлены на более позднем этапе, чтобы сделать конструкцию более прочной.

3. Консольные леса

В консольных лесах стандарты поддерживаются серией игл, которые вынимаются через отверстия в стене.Конструкция консольных лесов по своей природе требует выполнения многочисленных проверок безопасности и мер предосторожности.

Консольные леса в основном используются в тех случаях, когда грунт не способен выдержать стандарты, когда верхняя часть стены находится в стадии строительства или когда земля находится близко к стене и свободна от движения.

4. Подвесные леса

Как следует из названия, подвесные леса работают путем подвешивания рабочей платформы к крыше с помощью веревки или цепей.Подвесные леса используются во многих строительных проектах, от ремонтных работ до покраски. Высоту платформы можно отрегулировать на желаемом уровне и соответственно поднять или опустить.

5. Козловые леса

Козловые леса поддерживают рабочую платформу на передвижных лестницах или треногах. Этот тип строительных лесов в основном используется для внутренних строительных проектов, таких как ремонт или покраска, так как максимальная высота эстакад составляет всего 5 метров.

6. Стальные леса

Стальные леса изготавливаются из стальных труб, соединенных стальными хомутами или фитингами. В настоящее время стальные леса широко используются в различных строительных проектах и ​​известны своей прочностью, прочностью и долговечностью. Кроме того, он очень легко собирается и разбирается.

Хотя это не самое экономичное решение для строительных лесов, оно обеспечивает высокие стандарты безопасности для строительной бригады.По этой причине это одна из самых популярных строительных лесов, которая активно используется в строительных проектах на открытом воздухе и на крупных коммерческих объектах.

7. Запатентованные леса

Хотя запатентованные леса также изготавливаются из стали, этот тип строительных лесов оснащается специальными рамами и соединениями. Запатентованные строительные леса уже готовы — это означает, что их можно купить в магазине, и их можно использовать сразу после покупки. В запатентованных строительных лесах рабочая площадка установлена ​​на кронштейнах, которые можно соответственно отрегулировать до необходимого уровня.

8. Строительные леса Kwikstage

Другой тип строительных лесов — это строительные леса Kwikstage. Строительные леса Kwikstage, известные своей простой установкой, изготавливаются из износостойкой оцинкованной стали и широко используются как в крупных, так и в мелких строительных проектах. Он создан с использованием надежной и надежной системы блокировки, так что он может обеспечить упругую рабочую платформу, которую можно настроить в соответствии с любой желаемой высотой в соответствии с требованиями объекта.

Вы работали со всеми типами строительных лесов?

Нельзя отрицать, что строительные леса являются неотъемлемой частью строительного проекта. Строительные леса имеют решающее значение не только для безопасности строительной бригады, но и для поддержки первоначальной конструкции здания.

Принимая во внимание, что существует множество типов систем строительных лесов на выбор, требования и спецификации каждого проекта будут определять тип строительных лесов, с которыми вы будете работать.Например, тип местности и характер строительного проекта будут определять тип системы строительных лесов, используемых на месте.

Эти типы строительных лесов являются одними из наиболее широко используемых в строительной отрасли. Потратив некоторое время на понимание использования и характеристик каждого типа строительных лесов, можно будет легко определить и понять, какие строительные леса безопасно использовать на участке.

Прежде чем ступить на лестницу, нас учат знать, как она работает и как безопасно ею пользоваться.

Из чего состоят леса строительные конструкция: Из чего состоят строительные леса: элементы и конструкция
