Изготовление раздвижных ворот: Изготовление и установка откатных ворот своими руками + видео

Изготовление откатных ворот своими руками: с поворотом, сдвижные

27-09-2021

Постепенное повышение уровня жизни и развитие промышленного производства привело к тому, что многие изделия перешли из разряда роскоши в категорию доступных каждому….

Ворота такого типа придают частному дому или даче презентабельный внешний вид и позволяют сэкономить пространство внутри двора и снаружи. Эти факторы стали основной причиной нарастающей популярности откатных сдвижных ворот среди жителей Москвы и Подмосковья.

Для приобретения доступны готовые модели и отдельные комплектующие, поэтому у многих возникает оправданное желание сделать откатные ворота своими руками. Чтобы изготовить их самостоятельно, от исполнителя требуется знание основ слесарно-сборочных и строительных работ, а также умение обращаться со сварочным аппаратом и компонентами электронного управления.

Практическое использование откатных моделей для установки в составе ограждения характеризуется следующим набором достоинств:

• Минимум помех для въезда и выезда автомобилей на участок.
• Экономия полезной площади во внутреннем пространстве и отсутствие препятствий для заезда с поворотом снаружи.
• Возможность подъезда непосредственно к воротам, что позволяет не бросать машину на проезжей части, чтобы открыть проём.
• Дистанционное управление. Покупка и установка комплекта автоматики для откатных ворот позволяет управлять проездом, не выходя из автомобиля.
• Проём ворот открывается и закрывается без помех даже в условиях обильного снегопада и сугробов.
• Механизмы и элементы автоматики надёжно защищены от атмосферного воздействия, не подвержены коррозии и устойчивы к низким температурам.
• Надёжность конструкции подтверждается устойчивыми показателями противодействия ветровой нагрузке, механическим повреждениям и попыткам взлома злоумышленниками.
• Возможность изготовления откатных ворот с индивидуальными размерами ширины проёма и длины полотна, уникальным дизайном и различным конструктивным исполнением. Каркас ворот из металлической трубы можно обшить любыми материалами, включая металл, дерево или пластик.
• Отсутствие проблемы с постепенным провисанием петель и перекосом полотна ворот.
• Продолжительный срок эксплуатации. Сварная рама из металла, обшитая листовым профилем гарантирует долговечность конструкции, а комплект автоматики заводского изготовления — работоспособность на протяжении многих лет.

К недостаткам откатных ворот относится увеличение затрат на приобретение и монтажные работы, что связано с необходимостью заливки дополнительного фундамента и стоимостью оборудования для автоматического управления. В определённых случаях затруднён монтаж калитки, если её требуется расположить с той стороны, в которую откатывается полотно.

Конструктивное устройство и принцип работы

В состав конструкции откатных ворот входят следующие обязательные элементы:

• створка или полотно — каркасная рама из стального профиля, обшитая профлистом, панелями или деревом;
• роликовые каретки — несущие тележки с роликами, которые крепятся к направляющей и обеспечивают передвижение створки;
• направляющий рельс — металлическая балка с сечением в виде швеллера, забетонированная в фундаментном основании, на которую устанавливается привод и тележки с роликами;
• направляющая балка — устанавливается по нижнему краю створки по всей ширине ворот, определяет перемещение створки по прямой;
• опорные столбы — не входят в состав ворот, но являются обязательным атрибутом проёма, на них закрепляются вертикальные стойки, удерживающие конструкцию;
• верхний и нижний уловители — элементы, отвечающие за фиксацию створки в открытом и закрытом состоянии;
• автоматика — привод и система управления для автоматизации работы механизма.

Принцип работы заключается в перемещении полотна по прикреплённым к направляющему швеллеру роликовым тележкам. Защиту от опрокидывания и перекоса обеспечивают верхние ролики. Прямолинейность перемещения определяет прикреплённый к направляющей балке концевой ролик, который в закрытом положении упирается в нижний уловитель.

Проектирование

Перед началом изготовления нужно определиться с требуемыми размерами готового изделия. Основной исходный параметр — ширина имеющегося проёма, то есть расстояние между опорными столбами. Направление отката определяется по наличию свободного места вдоль забора. Длина секции должна быть в 1,5 раза больше, чем расстояние между столбами.

Ширина проёма — важный аспект, на который нужно обратить внимание владельцам дач и домов, расположенных на узких улицах, где заезжать в откатные ворота нужно с поворотом. Если ширина проёма составляет 4 метра, то габарит полотна принимаем равным 6 м, разница в 2 м обеспечивает фиксацию створки в направляющем рельсе. При таких параметрах для отката необходимо оставить 6 м вдоль ограждения участка.

Высота конструкции подбирается по уровню забора, чтобы конструкция выглядела однородной. Эстетическая составляющая не имеет под собой технического обоснования, но на практике играет существенную роль. Если расстояние от земли до верхнего края забора составляет 2 м, то габарит откатных ворот следует принять как 2 м за вычетом размеров направляющей, роликовых тележек, прочих вспомогательных элементов и зазора между нижним краем полотна и поверхностью.

Для изготовления силового каркаса полотна можно использовать прямоугольную стальную трубу. Для типовых размеров подойдёт профиль с размерами 60х30х2 мм. В качестве альтернативы допускается применять трубы 60х40 или 50х50 мм. Материал заготовок для внутренней обрешётки — труба прямоугольного сечения с размерами 40х20 или 30х20.

Разработка чертежа рамы позволяет раздеталировать проект и подсчитать количество необходимого материала, исходя из заданных размеров. Все соединительные элементы — крепёж и фурнитуру рекомендуется приобрести в готовом виде, их изготовление требует наличия специфического оборудования и навыков работы с ним.

Изготовление и установка откатных ворот

Ворота представляют собой сложное и ответственное устройство, от нормального функционирования которого зависит уровень комфорта и довольства жизнью для владельцев. Этим объясняется повышенное внимание, которое уделяется воротам среди собственников дачных участков и загородных домов. Самостоятельное изготовление — популярный тренд и попытка оценить свои возможности.

Если вы решились сделать откатные ворота своими руками без привлечения наёмной рабочей силы, то подумайте о напарнике. Один человек не справится с задачами, которые приходится решать при индивидуальном проектировании и изготовлении. Даже не надейтесь на качественное решение вопроса без помощи со стороны близких и друзей — в одиночку может справиться только человек с гигантским запасом физического и психологического здоровья.

Монтаж опорных столбов по периметру

Оптимальный вариант конструкции фундамента — устройство единого основания для опорных стоек и направляющего рельса. Такое исполнение будет дороже раздельного бетонирования, но значительно надёжнее. Это объясняется движением грунтовых вод и постепенным размыванием грунта, которые могут сместить фундаменты друг относительно друга, что грозит фатальными последствиями для работоспособности откатных ворот.

Заливка фундамента подразумевает работы в несколько этапов:

• Выкопать траншею с ровными краями, габариты которой соответствуют ширине опорных столбов, протяжённости проёма и глубине стандартного промерзания почвы. В случае обилия грунтовых вод и плавучести грунта, конструкцию основания необходимо увеличить на 15-20% по каждому показателю.
• Засыпать дно амортизационными слоями щебня и песка. Толщина каждого слоя должна быть не меньше 12-15 см. Наличие подушки предотвращает попадание влаги в бетонное основание, увеличивая срок его службы. Также слои компенсируют давление веса фундамента и изготовленной конструкции на грунт.
• После укладки подушки устанавливают армирующий каркас для бетона, который представляет собой воткнутые в землю вертикально стальные прутки диаметром 6-8 мм. Для придания жёсткости основанию, прутки связывают между собой отожжённой стальной проволокой.
• Поверх металлокаркаса укладывается опорная закладная, в качестве которой применяют швеллер, полки которого погружены в бетон. Верхняя плоскость закладной должна быть выше уровня бетонирования, на неё впоследствии устанавливаются роликовые тележки. Швеллер необходимо выставить в горизонте и отслеживать его положение на протяжении всего монтажа. Это позволяет избежать поворота, уклона и перекоса ворот во время работы.
• Установка опалубки и столбов. Для изготовления опалубки лучше всего применять дерево — доски укладываются по периметру выкопанной траншеи и скрепляются между собой гвоздями. Стойки выставляются по месту, выравниваются по вертикали и горизонтали.
• Заливка бетона. После завершения подготовки, внутрь опалубки медленно заливают готовый бетонный раствор таким образом, чтобы не сместить положение закладной и столбов. Забетонированное основание необходимо оставить на несколько дней, в течение которых периодически проливать водой. Это позволяет избежать появления поверхностных трещин.
• Продолжить работу с застывшим фундаментом можно спустя 15-20 дней после того как установили опорные стойки и закладную.

Сборка и сварка каркаса

Изготовление рамы обязательно требует наличия сварочного аппарата. Альтернативные варианты существуют, но с ними процесс установки сдвижных ворот становится более трудоёмким. В сравнении с любым вариантом, сварка позволяет надёжно и прочно скрепить между собой части каркаса, что в будущем даст преимущество в прочности долговечности конструкции.

Нарезка заготовок. Разметка, отрезка и зачистка торцов профильных труб в соответствии с размерами на предварительно составленной схеме.

Сборка под сварку. Заготовки укладывают на ровную поверхность и стыкуют между собой, закрепляя соединения прихватками. Помимо прямоугольной рамы устанавливают усиливающий раскос, который придаёт конструкции дополнительную жёсткость.

Сварка каркаса. Собранные детали поочерёдно сваривают с соблюдением основных требований качества сварки. Средняя толщина металла, небольшие размеры профиля и марки материалов гарантируют, что сварка пройдёт очень легко, но для гарантии необходимо доверить эту работу специалисту.

Подготовка к монтажу. К нижней части воротной рамы крепится направляющий рельс, вся конструкция покрывается первым слоем грунта.

Сборка ворот

На опорных стойках наносится разметка под установку роликовых тележек и улавливателей. Детали раздвижных ворот устанавливаются в соответствии с нанесённой разметкой. Точность установки проверяется по уровню или нивелиру. Для крепления элементов следует применять анкерные болты наивысшего класса прочности, они способны выдержать большой уровень нагрузки.

Следующий этап — проверка работоспособности ходовой части сдвижных ворот. Убедившись в нормальном функционировании роликов, нужно установить раму на кареточный профиль и закрепить прихватками. Обваривать прихваченные сварные швы можно только после контроля соответствия уровня для обеих составляющих откатных ворот.

После завершения установочных операций необходимо проверить работоспособность конструкции несколько раз прокатив их по рельсовому пути в обе стороны. Эта основная проверка, результаты которой станут ответом на вопрос о том, настолько ли хороши ворота собственного изготовления.

Окрашивание и отделка

Готовое изделие окрашивают под цвет приобретённого для обшивки профилированного листа. Окрашивание определяет итоговый внешний вид конструкции и защищает её на протяжении длительного времени.

Выбор состава должен опираться на технические характеристики, отдельное внимание стоит уделить антикоррозионным свойствам, устойчивости к отрицательным температурам, воздействию влаги и солнечных лучей. Наносить краску следует в два или три слоя, предварительно окрасив кистью сварные швы и болтовые соединения.

После полного высыхания краски приступают к обшивке каркаса профлистом. Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины.

По завершении монтажных работ, на откатные ворота устанавливают необходимые функциональные элементы, монтируют и подключают комплект автоматики, фотоэлементы, замки, защёлки и ручки с возможностью поворота.

Предложения от компании «Заборово»

Самостоятельная сборка-сварка и установка откатных или консольных ворот — трудоёмкий и сложный процесс, который требует немалых финансовых затрат. На практике разработка и реализация проекта своими силами может растянуться на несколько месяцев.

Причины задержек — отсутствие опыта, мастерства и необходимого оборудования. На подбор, приобретение и доставку комплектующих на объект также уходит немало времени. Но основная причина — недостаток опыта. Если с механической частью могут справиться слесари-сборщики и сварщики, то для установки автоматики потребуются навыки электромонтажных работ, которые есть далеко не у всех. Результатом самостоятельных усилий нередко становится напрасно потраченное время и выброшенные на ветер деньги. Разочарование от таких потерь дополняется утратой веры в собственные силы.

Всех перечисленных проблем можно избежать, обратившись за помощью в компанию «Заборово». Мы специализируемся на изготовлении и доставке всех составляющих комплекта, а также установке откатных ворот любых размеров и любой степени сложности для частных лиц и предприятий. Обращение к нам потребует минимальных усилий от владельца участка — необходимо предоставить доступ замерщика и рабочих на объект, а также детально изложить требования при составлении проекта.

Для предварительной оценки стоимости воспользуйтесь формой заявки на расчёт, размещённой в соответствующем разделе нашего сайта. По указанным в заявке координатам с вами свяжется менеджер компании, который огласит результат расчёта и предложит обсудить детали будущего проекта. В отличие от самостоятельного проектирования за дело берутся профессионалы, которые в короткий срок составят и раздеталируют проект откатных ворот на базе типовых моделей или в соответствии с индивидуальными пожеланиями заказчика.

Согласовав проект ворот с заказчиком, мы немедленно приступаем к комплектации изделия материалами, изготовлению деталей и сборочных единиц. Отработанный алгоритм действий сводит срок изготовления к минимуму, параллельно монтажная бригада занимается заливкой фундамента. Непосредственно установка, регулировка, обшивка, отделка и подключение системы автоматизированного управления производится в один день. Слаженные действия монтажников и отработанная технология гарантируют положительный результат — уже к концу дня заказчик принимает пусконаладочные испытания и получает комплект для управления новыми воротами.

Мы предлагаем задуматься о целесообразности траты личного времени и сил на монтаж откатных ворот. Обратитесь в «Заборово» — доверьте дело профессионалам, чтобы избежать риска и лишней нервотрёпки.

Откатные ворота своими руками: пошаговое руководство и схемы

Опубликовано: 02 февраля 2018

Откатные ворота своими руками: с чего следует начать, каким образом выбрать комплектующие, какому следовать порядку действий, на что в первую очередь следует обратить внимание? Эта статья пригодится всем тем, кого интересует вопрос, как выполнить откатные (сдвижные) ворота своими руками, а также содержит чертежные схемы и инструкцию по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.

Откатные ворота — это очень востребованный и самый удобный тип ворот. Название обусловлено в соответствии с особенностями конструкции – они откатываются по сторонам и перемещаются вдоль забора. В последние десять лет откатные ворота стали невероятно популярны. Данной популярности способствовала разработка новой, улучшенной конструкции – ворота стали более демократичны в цене, избавились от верхней направляющей и больше не требуют обслуживания.





Эта статья описывает наиболее логичный и оптимальный порядок производства и установки ворот откатных своими руками, кроме того в ней присутствуют чертежные конструкции для сварщика.

Чтобы самостоятельно изготовить раму откатных ворот и выполнить ее монтаж, помимо одного желания необходимо иметь сварочный аппарат (инвертор), а также иметь навык сварочных работ. Кроме того, потребуется инструмент для зачистки швов и резке металла. Потребуется площадка с относительно ровной поверхностью, чтобы на ней организовать некое подобие стапеля для сборки полотна ворот.

Работы разделим на пять частей: замер, работы с фундаментом, изготовление рамы , установка конструкции и отделка полотна, установка привода и сопутствующих устройств.
Прежде чем приступать к работам необходимо четко понимать, как именно откатные ворота работают.



Рассмотрим схему откатных ворот, на которой нарисованы все основные узлы:



Полотно ворот изготовлено из профильных труб и по длине примерно в 1,5 шире, чем проем. Его можно условно разбить на две конструктивные части: основную, которая заслоняет собой проем и в последующем подлежит отделке (например профнастилом, деревом) и консольную, необходимость которой определена особенностями конструкции. К нижнему краю рамы полотна, прорезью вниз, приварена направляющая 3. Благодаря ей сдвижные ворота движутся по роликовым кареткам 5, которые располагаются внутри. Добросовестные мастера и предусмотрительные хозяева всегда используют для крепления кареток регулировочные подставки 4. Они дают возможность отрегулировать конструкцию в двух плоскостях. Перекрывая проем, откатные ворота паруются концевым роликом 2 на нижнюю ловушку 1.

за верхний угол их придерживает верхняя роликовая ловушка 8, снимая ветровую нагрузку. Для этого же нужен и кронштейн с роликами от боковых качений 7. От попадания снега и опавших листьев направляющую защищает специальная заглушка 6

Этап первый. Замер и проектирование откатных (сдвижных) ворот своими руками

Для правильного расчета длины конструкции нужно произвести замер исходных данных.Полотно ворот может быть произведено для имеющегося проема или может проектироваться одновременно с забором. Предположим, что забор уже установлен и у нас есть проем, который необходимо закрыть. Проем ограничен столбами.



Для проектирования ворот нужны размеры:

1. ширина проема
2. предполагаемая высота установленной конструкции — от уровня готового дорожного покрытия
3. направление отката полотна и длина места для отката.

Полотно способно откатываться влево или вправо от проема. Направление движения определяется при взгляде со двора. Для отката необходимо свободное места вдоль забора = ширина х1,5. Как правило, высота ворот ниже забора примерно на 10-15 см. Столб проема, за который откатывается полотно ворот должен быть выше ворот минимум на 5 см.для установки кронштейна от боковых качений 7. Полотно ворот, отъезжая, «прячется» за забором. Общая высота ворот — это высота полотна с направляющей + высота зазора под воротами.

Высота просвета зависит от уровня закладки монтажной плиты(швеллера)и от высоты роликовых опор, которые применены в конструкции. Если монтажная плита установлена в один уровень с покрытием дороги, а сдвижные ворота собраны на системе РОЛТЭК Микро, РОЛТЭК ЭКО или ДАЧА то просвет составит от 8 до 10 сантиметров. Для зим средней полосы России такой зазор оптимален.

Если вы только проектируете будущий забор, ниже несколько советов, которые помогут сэкономить и упростить последующий монтаж.

При ширине проема до 5 метров Вы сможете значительно сэкономить на комплектующих, так как они делятся не только по возможной массе конструкции, но и по ширине возможного перекрываемого проема.

Калитка, встроенная в полотно, имеет много минусов: она уменьшает жесткость конструкции, не может быть оснащена электромеханическим замком, имеет высокий (около 20 см.) порог и травмоопасна. Если есть такая возможность — калитку разумнее делать отдельно стоящей. Это значительно безопаснее и удобней в использовании.

Для проема, ограниченного столбами из камня или кирпича нужно заранее предусмотреть в них закладные детали для установки верхней и нижней ловушек, и роликового кронштейна от ветровых нагрузок. Закладная — это пластина из металла с приваренной перпендикулярно арматурой. Арматура удерживает закладную деталь в бетоне.

Этап второй. Изготовление основания — фундамента

Существует несколько вариантов подготовки основания для откатных ворот своими руками.

1. Традиционный и наиболее затратный

В стороне для отката ворот, параллельно забору со стороны двора, надо вырыть траншею. Ее длинна- это 1/2 ширины проема (например, при проеме 4 метра длина ямы = 2 метра), ширина траншеи примерно 50 см.

(если получится сделать уже — на качество это не повлияет, а бетон сэкономите), а глубина =1,7м. Чтобы избежать «перекоса сдвижных ворот» глубину траншеи делают ниже, чем уровень промерзания почвы.

В яму, параллельно забору, помещается монтажная плита. Она изготавливается из швеллера шириной 12-16 мм и длиной в половину ширины проема. Арматурная решетка будет удерживать швеллер в бетоне, она вяжется из арматуры диаметром 12-16 мм. В целях экономии можно заменить арматуру на ненужные обрезки металла (уголка, квадрата или проф. трубы)

Монтажная плита армировкой вниз помещается в яму. Условный «ноль» для конструкции ворот — это верхняя плоскость монтажной плиты. От ее положения зависит, какой будет минимальный зазор под полотном ворот Мы рекомендуем закладывать монтажную плиту в один уровень с дорожным покрытием — тогда Вы получите минимальный зазор 8 см. Монтажную плиту нужно заложить максимально близко к столбу забора.



Особое внимание нужно уделить параллельности продольной оси швеллера плиты и линии проема. Путь движения ворот будет проходить по центру швеллера. Швеллер должен быть заложен строго горизонтально.

2. Опорно-столбчатый фундамент



Опорно-столбчатый фундамент для ворот представляет собой два армированных столба из бетона, тело которых находится в грунте. Между собой столбы соединяются монтажной плитой, которая служит основанием для роликовых тележек. Садовым буром делаются две ямы глубиной 1,7 -2 м. и диаметром от 20 до 35см. Расстояние между сваями должно быть на 20-30 см. меньше ширины проема. Отверстия под сваи нужно пробурить близко к забору. Ямы армируются и в них устанавливаются закладные (пластина из металла с приваренной вниз арматурой). Конструкция бетонируется. Уровень верхней площадки закладной должен совпадать с уровнем дорожного покрытия. Когда бетон наберет начальную прочность, можно приварить монтажную плиту и приступать к установке полотна. Ось монтажной плиты должна повторять путь движения полотна будущих ворот.

Плоскость плиты нужно расположить горизонтально.

3. Фундамент на винтовых сваях

Практика установки ворот на винтовые сваи в России новая и отзывов длительного использования ворот, установленных так, не получено. Заказчики, которым были установлены ворота на сваях отзываются о них положительно.

Большим плюсом такого основания является низкая цена и возможность сделать работы за один день, но чтобы вкрутить сваю нужно или приложить серьезные усилия и сноровку, или использовать дорогостоящую технику.

Подготовка электропроводки для установки автоматики

Для ворот, открывать которые в дальнейшем будут автоматически, на этапе закладки фундамента нужно заложить электропроводку.



Закладку проводки в грунте и фундаменте нужно производить в стальных или ПНД трубах. Используемые трубы должны быть целыми по длине. Перед закладкой трубы нужно внутрь нее пропустить проволоку, чтобы потом легко протащить провода. Диаметр трубы внутри должен быть не менее 30 мм. Геометрия труб, швы и места изгибов не должны мешать свободному прохождению проводки. Глубина укладки труб зависит от грунта на месте проведения монтажных работ. Рекомендуемый тип кабеля для проводки — гибкий медный кабель ПВС.

Можно проложить кабель в ПНД трубы с внутренним диаметром 15 — 25 мм. В этом случае кабель в ПНД трубы следует заложить заранее. Чтобы избежать попадания воды, выходы электрических проводов нужно надежно загерметизировать. Можно использовать бронированный кабель.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот  различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации — система МАКС — способна выдерживать полотно, вес которого до  двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город — мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части — тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.



Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

• труба профильная сечением 60*40 (можно также использовать трубу 60*30) — 3 трубы стандартной длины 6 м.
• труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) — 5 труб стандартной длины 6 м.

Правильная конструкция створки — основа продолжительной работы ворот. Створка ворот должна быть жесткой,  при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Чертеж откатных ворот

Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению,  конструкцию рамы.

Чертеж рамы откатных самонесущих ворот на проем шириной  4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО



Чертеж узлов А, В



Спецификация материалов:

ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ  4000х2000 на несущей системе  МИКРО/ЭКО

№	УГЛЫ		ПРОФИЛЬ	ДЛИНА	КОЛ-ВО
1	90˚/90˚		МИКРО 6 / ЭКО 6	6 000 мм.	1 шт.
2	90˚/45˚		60х40	6 000 мм.	1 шт.
3	45˚/45˚		60х40	4 480 мм.	1 шт.
4	90˚/45˚		60х40	1 804 мм.	1 шт.
5	45˚/45˚		60х40	1 844 мм.	1 шт.
6	40˚/50˚		60х40	2 359 мм.	1 шт.
7	45˚/45˚		40х20	4 399 мм.	2 шт.
8	45˚/45˚		40х20	1 763 мм.	2 шт.
9	90˚/90˚		20х20	1 683 мм.	5 шт.
10	90˚/90˚		20х20	703 мм.	6 шт.
11	50˚/40˚		20х20	1 089 мм.	6 шт.

Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу — это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.

Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.

Сварочные швы нужно зачистить шлифовальной машинкой.

 Этап четвертый.

  Установка конструкции и отделка полотна

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

 1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже





Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении «открыто» створка  не  освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

 Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.





Далее:

• снимаем ворота с роликовых кареток
• откручиваем роликовые каретки с подставок
• по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
• закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные  регулировки нужно производить в закрытом состоянии. В результате произведенных  регулировок полотно должно передвигаться без усилий
• со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления



• на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

• Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.



• Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.



Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

America’s Gate Company — ведущий производитель ворот в Америке

Наши продукты

Промышленный

Наша серия промышленных откатных и промышленных распашных ворот сконструирована с учетом высокой нагрузки, больших проемов и безопасности. Мы можем построить его. Мы успешно построили как распашные, так и откатные ворота для проемов более 100 футов.

ИНФОРМАЦИЯ О ПРОДУКТЕ

Декоративные ворота

Декоративные коммерческие ворота включают в себя традиционные вертикальные штакетники и горизонтальные перила, а также выбранный вами штакетник и заглушки для столбов, украшения и ваше воображение.

ИНФОРМАЦИЯ О ПРОДУКТЕ

Ворота поместья

Наши коммерческие ворота Estate имеют элегантную и традиционную конструкцию с верхней или нижней направляющей, которая позволяет другим знать, что за этой точкой есть красивый дом.

ИНФОРМАЦИЯ О ПРОДУКТЕ

Декоративные ворота

Декоративные коммерческие ворота выходят за рамки типичного дизайна вертикальных штакетников, они представляют собой сочетание прекрасного мастерства и инженерной мысли. Эти ворота обычно требуют большого количества тяжелых материалов и твердых поверхностей, что создает как ветровую нагрузку, так и эксплуатационные проблемы.

ИНФОРМАЦИЯ О ПРОДУКТЕ

О нас

Компания America’s Gate предлагает широкий выбор готовых и изготовленных на заказ откатных ворот, одностворчатых и двустворчатых распашных ворот, независимо от области применения. Как подразделение ворот American Fence Company, America’s Gate Company имеет более чем 55-летний опыт проектирования, изготовления и установки коммерческих и промышленных ворот. С любыми производственными мощностями и большой командой сертифицированных сварщиков и компьютерных дизайнеров ваши ворота будут изготовлены в соответствии с вашими уникальными запросами.

От индивидуального проектирования декоративных коммерческих ворот до создания систем ворот с высоким уровнем безопасности, наш опыт в области систем ворот и безопасности не имеет себе равных. America’s Gate Company предлагает эксклюзивные продукты и ресурсы, такие как запатентованная Ultra Latch, чертежи и спецификации САПР, а также наша программа контроля качества.

Просмотрите нашу галерею, просмотрите наши ресурсы и посетите наш магазин, чтобы увидеть все, что может предложить компания America’s Gate.

КУРСЫ, УТВЕРЖДЕННЫЕ AIA CES

Выбор ворот и автоматики для ворот

СКАЧАТЬ

«Выбор ворот и автоматизация ворот» — это вводный беспристрастный курс, который охватывает: выбор типа и стиля ворот, выбор привода ворот, выбор компонентов автоматических ворот и обеспечение безопасных автоматических ворот.

Бесплатный курс AIA

Это бесплатный курс, одобренный AIA CES, который соответствует требованиям ежегодного повышения квалификации членов AIA. Этот курс дает 1 кредит LU|HSW.

ПРОЙДИТЕ КУРС AIA СЕЙЧАС

Выбор архитектурного скрининга

СКАЧАТЬ

Выбор архитектурного скрининга — это вводный, беспристрастный курс, который охватывает: эволюцию и потребность в архитектурном скрининге, дизайнерские тенденции скрининга, тематические исследования городов, требующих использования архитектурного скрининга, распространенные и возможные способы использования скрининга, плюсы и минусы. минусы материалов и конструкций, влияние архитектурных экранов на привлекательность и стоимость недвижимости, стандарты внешнего вида для архитектурных экранов, влияние кодов IBC и ASCE7-16 на проектирование архитектурных экранов, а также методы монтажа архитектурных экранов на крыше и на земле.

Бесплатный курс AIA

Это бесплатный курс, утвержденный AIA CES, который соответствует требованиям ежегодного повышения квалификации членов AIA. Этот курс дает 1 кредит LU|HSW.

ПРОЙДИТЕ КУРС AIA СЕЙЧАС

Есть вопросы по заказным воротам?

СВЯЗАТЬСЯ С МЕНЕДЖЕРОМ ПРОЕКТА

Компания America’s Gate теперь предлагает жалюзи Aria

«Гений делает сложные идеи простыми, а не делает простые идеи сложными» — Альберт Эйнштейн. PalmSHIELD поразил гениев горизонтальными жалюзи Aria! Цитата Эйнштейна послужила источником вдохновения для создания этого упрощенного, собранного в полевых условиях продукта для архитектурного скрининга. Дизайнеры, архитекторы и установщики теперь могут легко принять решение, когда дело доходит до архитектурного скрининга. Ария PalmSHIELD […]

Читать статью

Раздвижные ворота Цитадели

Информация о продукте: Откатные ворота Citadel Heavy Duty Наиболее экономичный вариант. Предназначен для проемов менее 30». Одинарная закрытая направляющая. Система тросовой фермы из нержавеющей стали для поддержки и регулировки. Система тележки разработана для интенсивного использования и экстремальных погодных условий. Скользящие ворота Citadel Super Heavy Duty Предназначены для проемов больше/шире 30. Двойная закрытая направляющая для […]

Читать статью

Безопасность ворот: обеспечение безопасности детей у ворот

Национальная неделя профилактики детского травматизма напоминает нам о важности обеспечения безопасности детей и обучения их ценным навыкам безопасности. Многие травмы, полученные детьми, часто можно предотвратить, зная о потенциальных опасностях и предпринимая шаги по их устранению, например, обучая надлежащей технике безопасности у ворот. Риск травм, связанный с воротами Автоматические или нет, ворота […]

Читать статью

Посмотреть больше статей

Как сделать

ОДНОРАПИТНЫЕ ИЛИ ДВУХРАПИТНЫЕ ВОРОТА – ЧТО ВЫБРАТЬ?

Распашные ворота являются наиболее широко используемыми воротами в нашей отрасли. Эти ворота бывают как одностворчатыми, так и двухстворчатыми. Зачем использовать двойной вместо одинарного? Очевидным ответом может быть размер отверстия. Это не обязательно было бы правильно.

Читать часто задаваемые вопросы

КАК ВЫБРАТЬ ВОРОТА

Выбор правильных ворот для вашей собственности и использования очень важен, и это может быть легко с помощью этого руководства «Как выбрать ворота». Начнем с того, что существует два основных типа ворот, которые можно легко автоматизировать: двойные распашные ворота, одинарные распашные ворота и консольные откатные ворота.

Прочтите руководство

КАК ВЫБРАТЬ КОНСОЛЬНЫЕ РАЗДВИЖНЫЕ ЗАТВОРЫ

На этой странице вы найдете подробное руководство, которое поможет вам выбрать консольные откатные ворота для вашего проекта или участка. В этом руководстве будут рассмотрены различные типы промышленных консольных шиберных затворов и критические факторы производительности, которые следует учитывать.

Прочитать руководство

Как выбрать ворота

Выбор правильных ворот для вашей собственности и использования очень важен, и это может быть легко с помощью этого руководства «Как выбрать ворота». Начнем с того, что есть два основных типа ворот, которые можно легко автоматизировать: распашные ворота и консольные откатные ворота.

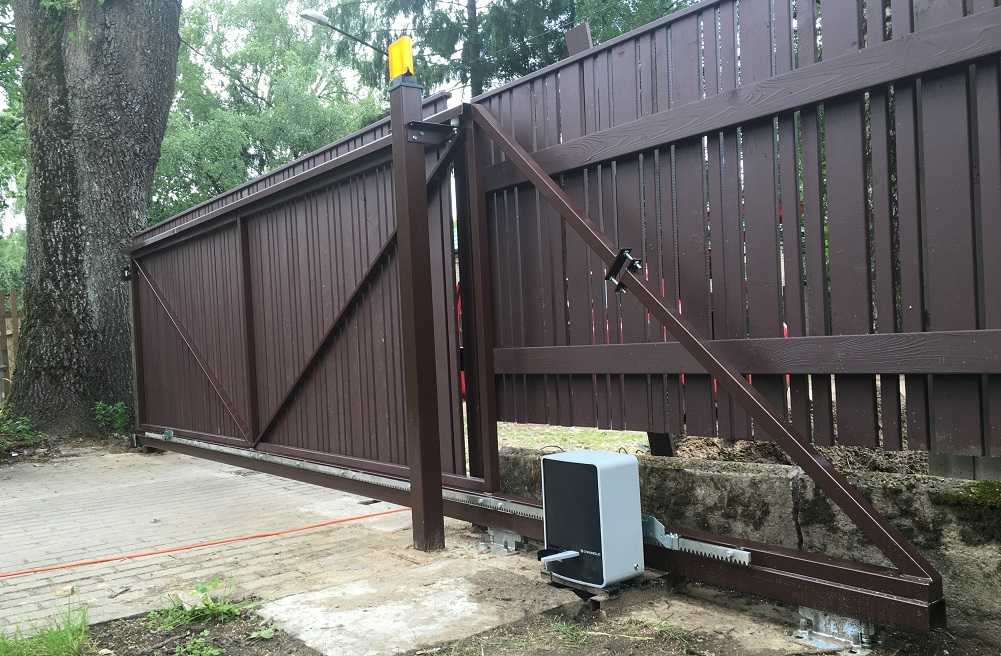

Автоматические шиберные затворы

Коммерческие приложения часто используют шиберные затворы, поскольку надежность и безопасность стоят на первом месте в их требованиях. Коммерческие откатные ворота обычно устанавливаются только с одной створкой, но также могут быть откатные ворота с двойным приводом. Вам следует учитывать следующую информацию, если вы планируете приобрести откатные ворота для своего дома или бизнеса.

Хранилище ворот

Из-за необходимости хранения, как промышленные, так и коммерческие откатные ворота обычно примерно на 50% больше, чем проем ворот. Если у вас есть проем ворот 20 футов, вам понадобятся откатные ворота шириной 30 футов. Дополнительные 10 футов известны как противовес, а также позволяют легко прикрепить откатные ворота к приводу ворот.

Высота над уровнем моря

Чтобы коммерческие или промышленные затворы не причиняли серьезных травм из-за скольжения под собственным весом, обязательно, чтобы затворы были установлены на уровне в соответствии со стандартом ASTM F 2200. Поскольку это требование, вы должны измерить возвышения земли по всей длине, по которой будут перемещаться скользящие ворота, и ворота будут установлены на пару дюймов выше самой высокой отметки. Если хвостовая часть промышленных или коммерческих откатных ворот находится на самом высоком уровне, то ворота могут в конечном итоге подняться на значительное расстояние над землей в месте открытия.

Автоматические распашные ворота

Когда дело доходит до жилых помещений, распашные ворота, как правило, пользуются наибольшей популярностью. Владельцы дома предпочитают, чтобы ворота распахнулись, чтобы приветствовать вас в своем доме. Жилые, промышленные и коммерческие распашные ворота бывают одностворчатыми и двустворчатыми. Перед тем, как купить автоматические распашные ворота, обратите внимание на следующие моменты.

Распашные внутрь или наружу

Ваши автоматические распашные ворота могут открываться наружу, но большинство распашных ворот распахиваются. Это верно, потому что большинство подъездных дорог имеют наклон вниз, от дома к улице. Распашные ворота должны оставаться в горизонтальном положении при открытии, поэтому, если ворота распахиваются, они могут поцарапать подъездную дорожку, прежде чем они смогут полностью открыться. Однако открытие наружу может стать проблемой, если у вас мало места от улицы до ворот. Учитывайте место как минимум для двух длин автомобиля, так как ничего не подозревающие посетители часто отступают назад, когда видят, что ворота распахиваются наружу. Если вы не оставите достаточно места, посетители могут вернуться на улицу и на полосу встречного движения.

Одинарные или двойные распашные ворота

Основное различие между этими двумя вариантами заключается в том, что для одинарных распашных ворот требуется только один привод ворот, тогда как для двойных распашных ворот требуется два привода ворот, которые взаимодействуют друг с другом. Коммерческие, жилые и промышленные двустворчатые ворота имеют гораздо более короткий ход, поэтому, несмотря на то, что стоимость двух приводов ворот выше, есть много преимуществ.

• Большинство распашных ворот открываются наружу, и в этих случаях гости могут меньше пугаться, если к ним открываются две меньшие створки, а не одна большая. При этом гости, которые не привыкли к вашим воротам, с гораздо меньшей вероятностью выйдут из вашей подъездной дорожки в проезжую часть, когда ваши ворота начнут открываться.
• Для одной большой створки ворот, вероятно, потребуется привод ворот большего размера, тогда как для двойных распашных ворот потребуется два привода меньшего размера, приводящие в действие отдельные створки. Автоматические двойные распашные ворота также могут действовать как снегоочистители в зимнее время, но большие одинарные ворота могут с трудом отталкиваться в сторону, отталкивая даже несколько дюймов снега.

Высота над уровнем моря

При выборе распашных ворот необходимо учитывать высоту вашего участка. Если у вас есть одни коммерческие распашные ворота размером 16 футов, это означает, что они будут покрывать 16 футов проезжей части от закрытого положения до открытого положения.

Если уклон подъездной дорожки меняется, створка ворот может царапать подъездную дорожку или оставлять неприличную щель под створкой ворот, когда она закрыта. Если у вас есть две 8-футовые створки ворот вместо одной 16-футовой створки, риск появления зазоров или царапин снижается.

Вы должны определить высоту подъездной дорожки на всей территории, где будут работать ворота. Какой бы ни была самая высокая высота, она будет вашим ориентиром. Затем ворота будут установлены на несколько дюймов выше этой отметки. Это не редкость, потому что большинство подъездных путей имеют уклон вверх к собственности с улицы.

Дополнительные сведения

Безопасный вариант

Коммерческие и промышленные откатные ворота, как правило, более безопасны, чем распашные ворота. Автоматические распашные ворота можно легко открыть, если они не оснащены магнитом или электрическим механическим замком, что позволяет кому-то протиснуться через створки ворот. Автоматические коммерческие откатные ворота может быть очень трудно открыть, поскольку они часто оснащены приемником, который позволяет воротам скользить в приемную стойку.

Качели ворот

Как одинарные, так и двойные распашные ворота занимают довольно много места, когда открываются и закрываются. Вы должны помнить, что размах качелей не мешает припаркованным автомобилям, полосам движения, окружающим строениям и т. д. Некоторые операторы распашных ворот удерживают створки ворот у линии забора, открывая их на 180 градусов. Это хорошая новость, если в этой области нет препятствий, таких как припаркованные автомобили или мусорные баки.

Общая надежность

Основы физики говорят нам, что автоматизированные промышленные распашные ворота зачастую не так надежны, как откатные ворота. Автоматические откатные ворота не должны мириться с меньшим сопротивлением ветру и меньшими трудностями от снега. Преимущество промышленных откатных ворот состоит в том, что они движутся по простой линии, в то время как распашные ворота должны проталкивать своей створкой или створками гораздо больший пролет. Даже промышленные распашные ворота после сильного снегопада будут с трудом проталкивать кучу снега, которая скапливается вокруг их створок, тогда как откатные ворота могут легко прорезать снег.
