Кабель в земле: На какую глубину закапывать кабель электрический | Полезные статьи

Содержание

план проведения работ, выбор проводника

Чтобы передать электроэнергию от источника электрического тока до точки потребления, как правило, используется прокладка проводов в земле. Это самый недорогой вариант прокладки, так как строительные работы подразумевают небольшие затраты. Дополнительный плюс данного метода в том, что кабель для прокладки в земле получает хорошее охлаждение, исключая перегрев, а также исключает возможность повреждения кабеля.

Преимущества данного способа прокладки

Прокладка кабеля под землёй имеет множество преимуществ, однако, они действенны, если при прокладке кабелей связи используется технология прокладки кабеля. В преимущества можно отнести:

  1. Стоимость прокладки кабеля в земле будет иметь цену аналогичную материалам;
  2. Менее затратный способ, чем прокладка и согласование пропуска по воздуху;
  3. Если канава имеет хорошую глубину, то невозможен факт повреждения кабеля и обслуживание не потребуется;
  4. Привлекательный внешний вид, без висящих проводов;
  5. Можно использовать электрический высоковольтный провод любого сечения, без усиления подвесных конструкций.

Нормы для прокладки под землёй

Помимо этого, прокладка кабелей в земле и монтаж должны выполняться в соответствии с ПТЭЭП и ПУЭ, вне зависимости от назначения вводимого провода. Из этого следует что:

  • Провод должен быть заложен на глубину не меньше чем 70 см. В случаях, если подземная линия имеет длину меньше 5 метров, а провод защищён трубой, то возможно проложить кабель под землей на глубине 50 см;
  • Запрещена проводка линии под фундаментом дома. Расстояние до фундамента должно быть минимум 60 см. Когда прокладываемый провод идёт из дома в другую постройку через фундамент, то следует защитить силовой провод трубой из стали. Защищать трубой прокладку кабеля нужно обязательно, так как оно подвержено различным воздействиям. Любой кабель должен быть тщательно уложен и защищён;
  • Между двумя проводами в одной траншее должно быть расстояние не менее 10 см, по этому показателю и определяется ширина канавы;
  • Следует держать отступ от кустарников не меньше 75 см, а от деревьев не меньше 2 метров.
    Отступ можно игнорировать, если имеется дополнительная защита проводника;
  • От канализации и водопровода должна быть соблюдена дистанция более метра, от газовой трубы – от двух и более;
  • Когда проводные линии в траншее пересекаются, тогда нужно иметь между ними отделяющий слой земли, толщиной не менее полуметра;
  • Провод, проходящий в земле, должен быть бронированным и предназначенным для прокладки под землёй. Слой брони нужен для обеспечения защиты от вредителей и физических повреждений;
  • Когда решено прокладывать кабель с использованием специальной лебёдки, что раскручивает барабан, тогда механизм должен быть оснащён ограничителем. С устройством ограничения можно совершить прокладку змейкой, что исключает натяжку линии;
  • Когда требуется самому провести соединение электрического проводника под землёй, можно использовать особые муфты, сделанные из металла. Такой соединительный элемент обеспечивает надёжный и долговечный контакт;
  • Чтобы обеспечить дополнительную защиту силовой линии под землей, возможно использование асбоцементной трубы или можно построить сооружение для проводов из кирпича;
  • Сверху положенного в землю проводника требуется провести сигнализирующую ленту с написанным предупреждением о проводе.

Выбор проводника для прокладки

Рекомендуется для прокладки в земле использовать виды бронированного кабеля ВБ6ШВ и ВБ6ШВнг, потому что эти виды защищены стальной лентой и представляют хороший вариант, который не позволит механическим повреждениям, а также грызунам нанести ему вред. Соответственно подземный кабель с такой защитой будет очень долговечен. Преимущество его в том, что бронированный провод можно прокладывать без трубы, однако, труба рекомендуется в любом случае, так как нечаянно найти его и повредить могут работники государственных организаций при любых работах. Также, если это потребуется, его будет легче найти самостоятельно.

Мощность, которой должен обладать кабель для прокладки в грунте, требуется выбирать исходя из потребляемой мощность всех потребителей электроэнергии на объекте. Есть множество таблиц, которые помогут рассчитать, какой мощности нужен провод. Вкратце это выглядит так:

  • ВБШвнг 4х6 – может выдерживать мощность 11 кВт;
  • ВБШвнг 4х10 – может выдерживать мощность 15 кВт;
  • ВБШвнг 4х16 – может выдерживать мощность 21 кВт.

План проведения работ

Работу можно разделить на несколько этапов:

  1. Определения места для прокладки;
  2. Выбор кабеля;
  3. Подготовка траншеи;
  4. Создание условия для прокладки кабеля в траншее;
  5. Прокладка силового кабеля в траншее;
  6. Защита траншеи подушкой, затем землёй и сигнальной лентой;
  7. Проверка работоспособности линии;
  8. Окончательное закапывание траншеи.

Порядок проведения работ по укладке

Чтобы знать, как проложить кабель в земле, нужно иметь определённые знания. Для начала делается разметка по маршруту прокладываемого кабеля. Разметку можно проводить с помощью колышков и верёвки. Желательно всё рассчитать так, чтобы провод не пересекался с прочими инженерными сетями и коммуникациями. Далее нужно составить план, как будет расположен алюминиевый провод. Должно быть указано расстояние выходов кабеля из земли и все его повороты. Главное не забыть во время прокладки отключить сеть, во избежание удара током.

После этого на месте разметки копается траншея. Оптимальная глубина будет около 80 см. Ширина должна быть удобной для выкапывания, оптимальная будет около 20 см.

Дно траншеи обязательно утрамбовывается. Когда траншея проходит через дорогу, то глубину следует брать от 120 см. При укладке проводника в траншею следует убрать все большие и маленькие предметы, по типу камней, веток и прочего.

После этого делается подушка. Подушка представляет собой песок, насыпанный на дно траншеи слоем 10-12 см. Подушка поможет избежать возможности обрыва кабеля. Для этого используют любой песок, главное чтобы им было закрыто всё дно. Уже отключенный провод на подушку укладывается таким образом, чтобы он не был натянут. Провод лучше всего проложить цельным куском. Если в одной траншее планируется несколько кабелей, то расстояние между ними должно быть более 10 см. Выполняется поиск повреждения на кабеле и если ничего не обнаружено, можно переходить далее.

После прокладки кабеля он засыпается подушкой из песка, толщина которой должна быть не менее 10 см, песок должен полностью присыпать кабель.

Траншея засыпается грунтом на толщину 15 см и утрамбовывается. Грунт не должен содержать в себе посторонних предметов. Поверх утрамбованного грунта кладётся сигнальная лента, предупреждающая надпись должна быть сверху, а сама лента находится строго над кабелем по всей длине. После этого траншея засыпается до верха. На ней следует сделать небольшой холмик, так как земля со временем просядет.

После всего надо проверить провод на замыкания и заземлить его броню.

Прокладка кабеля в зимний период

Допускается укладка в зимнее время года, однако, следует учесть следующие требования:

До начала укладки кабеля в траншею следует прогреть кабель в тёплом помещении или при помощи трансформатора. В случае с трансформатором нужно быть осторожным, если до этого не приходилось с ним работать, дабы избежать повреждения кабеля.

Когда кабель прогрет, его нужно уложить как можно быстрее. Когда наружная температура опускается ниже -10, то на всё есть не более часа.

Когда от -10 до -20, в распоряжении всего до 40 минут. При ниже чем -20, всего полчаса. При более низких температурах электромонтаж запрещается.

  • Без прогрева кабеля можно укладывать проводники в случаях:
    Когда температура выше -5, а проводник высокого давления.
  • Когда температура выше -7, а проводник защищён изоляцией.
  • Когда температура выше -15, а проводник защищён изоляцией ПВХ или резиновой.
  • Когда температура выше -20, а проводник защищён изоляцией полиэтиленовой оболочкой или резиной, а сверху оболочкой из свинца.

Важно знать
Есть несколько важных советов, которые помогут выполнить работу более квалифицированно:

  • Использовать для проводки нужно только бронированные проводники.
  • Металлическая труба, что будет проходить через фундамент построек, должна иметь размер в диаметре в 2-3 раза больше, чем диаметр проводника.
  • Когда земля промерзает более чем на 70 см, то следует закрепить защитную трубу, дабы не произошло деформации или разрыва.
  • Запрещено использовать пластиковый и гофрированный материал труб в качестве защиты. Связано это с маленьким сроком годности, которым обладает гофра.
  • Нужно избегать зон повышенной нагрузки, а в частности тротуаров, площадок, стоянок и прочих мест.
  • Все рекомендации как правильно проложить кабель позволят квалифицированно произвести прокладку провода под землёй, соблюдая все правила, избегая сложных моментов и ошибок. В случае неправильной прокладки, произвести поиск обрыва будет довольно затруднительно.

Марки силовых кабелей, используемых для прокладки в земле. Прокладка кабеля. Прокладка кабеля в земле. Прокладка кабеля в траншее — ЗАО "СИ" Тел. : 84992359878 89055749848 [email protected]

Марки силовых кабелей, используемых для прокладки в земле. Прокладка кабеля

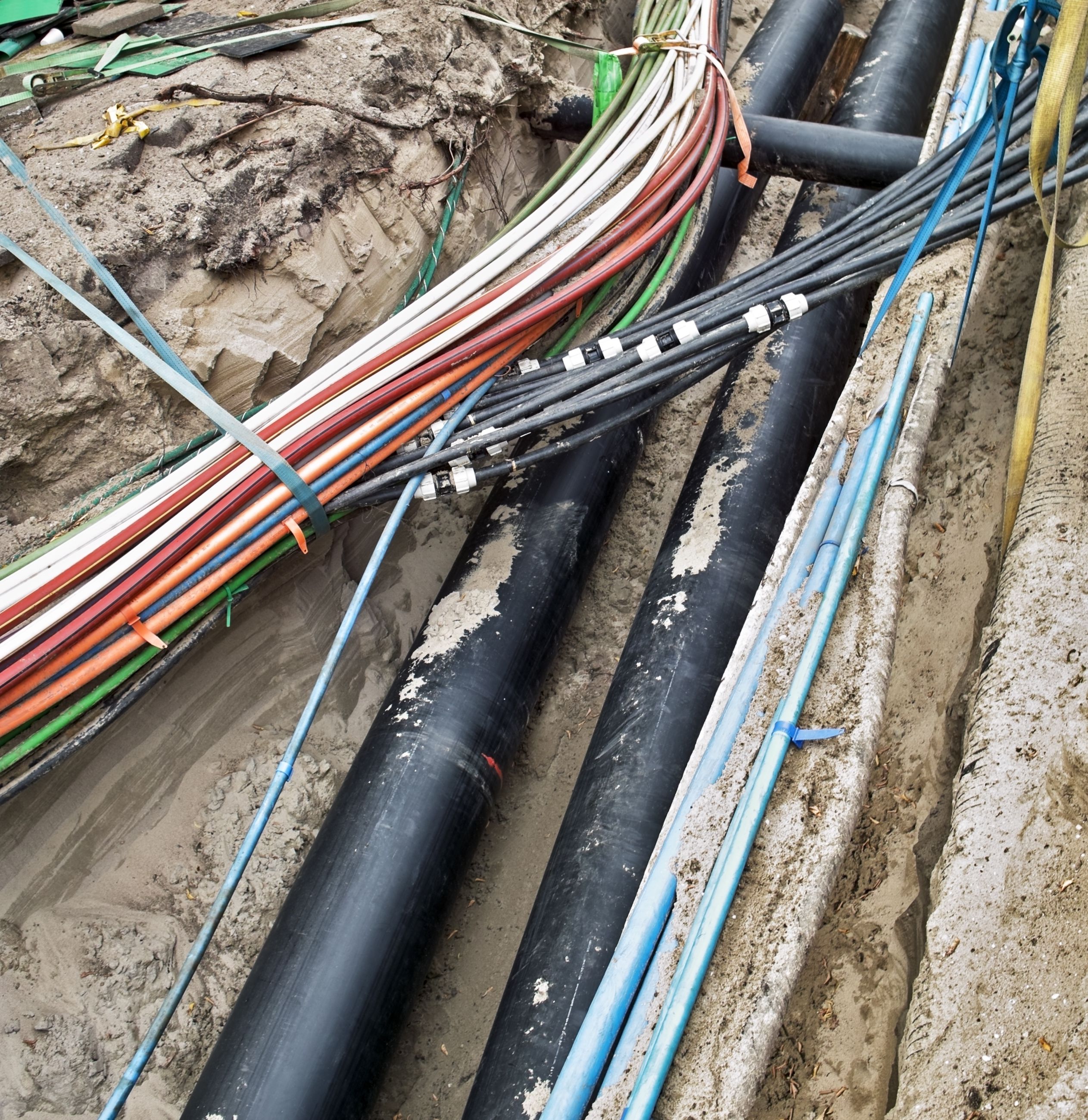

Прокладка кабеля в земле

Прокладка кабеля в траншее

Прокладка кабеля в земле и в траншее — один из самых используемых способов прокладки кабеля. Рекомендуем осуществлять прокладку кабеля в траншее и земле с использованием специализированного оборудования для прокладки кабеля и специально-обученный персонал с большим опытом работы.

При осуществлении монтажа кабеля до 20 кВ и меньше (исключая кабели, относящиеся к горэлектросети) в земле на глубине не ниже 1 м, допустимо не защищать кабели от всевозможных повреждений.

При проведении прокладки кабеля до 1 кВ, мероприятия по их защите производятся только в местах с высокой возможностью их выхода из строя, например, на участках, где часто проводятся раскопки. Асфальтовое покрытие к такого рода участкам не относится.

Для защиты кабеля до 20 кВ, смонтированного в траншее и  (кабели свыше 1 кВ под это правило не попадают) запитывающего электроприемники I категории, возможно использование сигнальных лент, которые монтируются на отдалении 0,25 м от кабеля, но только в том случае, если в траншее находится не более двух КЛ.

В случае, когда осуществляется параллельная прокладка кабелей в земле, между ними соблюдаются установленные правилами и нормативными документами расстояния.

Правила прокладки кабеля

  • Силовые кабели до 10 кВ – от десяти сантиметров. Прокладка силовых кабелей.
  • Силовые и контрольные кабели, смонтированные рядом – свыше 10 см. Прокладка силовых и контрольных кабелей.
  • Кабели 20-35 кВ – от двадцати пяти сантиметров. Прокладка кабелей 20-35 кВ.
  • Кабели до 25-30 кВ и находящиеся рядом другие кабели – свыше 25 см. Прокладка кабелей с соседствующими кабелями требует особого внимания.
  • Кабели, имеющими различных потребителей – как минимум 50 см.
  • Силовыми кабелями и кабели, используемые для монтажа линий связи связи – как минимум 50 см.
  • Между кабелями, наполненными маинеральным маслом, 110-220 кВ и иными кабелями – свыше 50 см. Линии, проложенные с помощью кабелей, наполненных маслом, которое находится под низким давлением, давлением разделяются поставленными на ребро плитами, изготовленными из железобетона. А рассчитатывается электромагнитное влияния, оказываемое на кабель связи.

Прокладка кабеля в грунте. Электромонтаж кабеля в грунте, представляющем опасность для сохранности кабеля, а также на участках с блуждающими токами повышенных значений, должна осуществляться с использованием катодной защиты, а также электродренажей или протекторов.  Стоит учитывать, что в подобного рода местах не рекомендуется использовать для прокладки кабели в оболочке из алюминия и с пластмассовой изоляцией.

Прокладка кабеля в земле. Какой кабель подходит для прокладки в земле

Все работы, проводимые при осуществлении электромонтажа кабеля в земле строго регламентируются ПУЭ и ПТЭЭП

Прокладка кабеля в земле в частном доме

Для осуществления электромонтажных работ на участке рационально выбирать бронированный кабель ВБШв, а также ВБШнг, для прокладки в земле, цена которого выше по сравнению с другими типами кабелей, однако преимуществ также больше – он защищен от повреждений извне, а также от атак грызунами. Дополнительно применять трубы в качестве защиты данного типа кабеля не обязательно.

Требования, предъявляемые к электромонтажу кабеля в земле:

  • Перед началом осуществления работ по электромонтажу кабеля выбирается подходящее место для прокладки КЛ. Прокладываемый кабель располагают на отдалении как минимум метра от деревьев, а также от стоянки личного автотранспорта. Если планируется прокладка не одной кабельной линии или если рядом находится КЛ, проложенная ранее, трасса рассчитывается таким образом, чтобы эти кабельные линии не пересеклись. Обязательно стоит учитывать тот факт, что КЛ и другие инженерные сети пересекаться не должны. В случае прохождения кабельной линии неподалеку от фундамента жилого дома, располагать траншею с кабелем нужно на расстоянии как минимум 0, 6 м. Электромонтаж кабеля под домом запрещен.
  • После определения места пролегания кабельной линии, роется траншея. Глубина траншеи для прокладки кабеля в земле не может быть меньше 80 см, в случае прохождения кабеля под стоянкой личного автотранспорта или проведения ее через дорогу, глубина траншеи увеличивается до 1, 25 м.
  • Траншею перед электромонтажом необходимо очистить от камней, а также мелкого мусора, способных вывести кабель из рабочего состояния.
  • На дно траншеи до начала монтажных работ засыпается десятисантиметровый слой песка.
  • Выбор кабеля для прокладки в земле зависит от мощности, которая потребляется на данном объекте.

Марки бронированного кабеля для прокладки в земле:

  • если мощность потребителя 11 кВт, то рекомендован кабель ВБШв 4х6;
  • если мощность потребителя 15 кВт, то – кабель ВБШв 4х10 используют для прокладки в земле;
  • если мощность потребителя 21 кВт, то – ВБШв 4х16.

Если необходим электромонтаж нескольких кабелей, то лучше выбрать марки:

  • если мощность потребителей в сумме 11 кВт, то – ВБШвнг (А) 4х6;
  • кабель ВБШвнг (А) 4х10 используют для прокладки под землей, если мощность потребителей в сумме 15 кВт;
  • если мощность потребителей в сумме 21 Квт, то – ВБШвнг (А) 4х16.

Если в местах кабельной линии встречаются места с увеличенной нагрузкой на грунт, то должна быть использована труба ПНД для прокладки кабеля в земле, заранее одетая на кабель и используемая для его защиты.

Особенности прокладки кабеля

  • Кабель при электромонтаже в траншее необходимо укладывать «змейкой», не натягивая. Рационально проводить укладку кабеля исключительно целыми длинами, а при расположении в одной траншее ряда кабелей, выдерживать между ними расстояние свыше 10 см.
  • После осуществления работ составляется план, на котором обязательно должно быть обозначение места, где был проложен кабель, а также повороты КЛ, расстояния до выхода линии из здания и места, где кабель выходит на землю.
  • По завершении всех работ производится засыпка кабеля «подушкой» из песка, слоем свыше 10 сантиметров.
  • Следующим этапом производится засыпка «подушки» песком или очищенной землей 15-ти сантиметров толщиной и последующее тщательное уплотнение слоя.
  • Важным этапом в проведении мероприятий при электромонтаже кабеля в земле становится монтаж сигнальной ленты, предупреждающей о наличии вблизи кабельной линии. Установка сигнальной ленты происходит так, чтобы ее середина располагалась над прокладываемым кабелем, а предупреждающая надпись находилась сверху.
  • После монтажа сигнальной ленты необходимо окончательно засыпать вырытую траншею. Стоит помнить о том, что грунт имеет свойство через некоторое время просаживаться, поэтому земли лучше насыпать с излишком.
  • Завершающим измеряется сопротивления кабеля, располагающегося в земле на целостность и отсутствие короткого замыкания. Также важно выполнить заземление кабеля.

Прокладка кабеля до 10 кВ в земле

Электромонтаж кабельных линий 6-10 кВ

Предлагаем оборудование и комплектующие для прокладки кабеля (кабельные лебедки, домкраты кабельные гидравлические, механические, ролики кабельные, трос-лидер для протяжки кабеля). Наша компания осуществляет работы по прокладке кабеля и электромонтажу кабельных линий как в черте города, так и за его пределами. Способов электромонтажа кабеля существует множество, но самым простым и надежным является прокладка кабеля в земле, поскольку кабели, находящиеся под землей, не подвергаются воздействию негативных факторов природы, таких как ливни, мороз, порывы ветра и т. п. КЛ, в отличии от ВЛ, меньше подвергаются электромагнитным воздействиям, которые могут возникать в различных цепях, ЛЭП, а  также в результате влияния атмосферного перенапряжения вследствие грозы.

Прокладка кабеля в земле гарантирует надежность передачи электроэнергии, бесперебойность подачи, долговечность кабельной линии, а также относительную простоту в обслуживании и ремонте. Минус может считаться то, что проложить кабельную линию оказывается более затратно, нежели линию, протянутую по воздуху.

Бронированный кабель считается универсальным для использования при электромонтаже в земле, он более долговечен и лучше противостоит различным внешним воздействиям. Если производится прокладка иного типа кабеля, то для того, чтобы его защитить, используют трубы, изготовленные из асбестоцемента или ПВХ. Однако прокладка бронированного кабеля в отдельных случаях не является гарантом того, что линия не повредится. Например, в случае перехода кабельной линией железной или автодорого, а также трамвайных путей и проезжих частей, других коммуникаций под землей, выполняется прокладка бронированного кабеля в земле в трубах, выходящих на метр за пределы участков пересечения, а также в случае введения кабеля в здание.

Кабели также подлежат дополнительной защите в случае их электромонтажа в каменистом грунте на глубине 50 см, в садах и на дачных участках, при электромонтаже в одной траншее от 10 и более различных кабелей, а также при электромонтаже в траншее на глубине менее метра силовых кабелей свыше 1 кВ. В перечисленных случаях необходимо закрыть кабель плитами из бетона или кирпичом красного цвета в один слой.

Прокладка кабеля в земле требует особого подхода

Этапы и особенности электромонтажа кабеля в земле

Прокладка силового кабеля под землей происходит в несколько шагов, происходящих в определенном порядке, который нельзя нарушать:

  1. определение участка для создания кабельной линии и его утверждение местной администрацией;
  2. разметка трассы будущей линии;
  3. рытье траншеи для прокладки кабеля;
  4. засыполнение траншеи из песком или очищенной землей;
  5. в случае необходимости, укладка труб для защиты кабеля;
  6. проверка готовности кабеля к электромонтажу;
  7. электромонтаж кабеля, при необходимости – прокладка кабеля в трубах с предварительной протяжкой кабеля;
  8. размещение соединительных муфт;
  9. присыпка кабеля песком или мелко просеянной землей, без примесей мусора;
  10. проведение работ по защите кабеля посредством укладки асбестоцементных плит или красного кирпича;
  11. протяжка сигнальной ленты, если это необходимо по условиям проекта;
  12. оформление акты на скрытые работы;
  13. тестирование кабельной линии на работоспособность и возможную утечку тока, в случае положительного результата, окончательная засыпка траншеи.

Выбор места прокладки кабеля (в земле, в траншее, прочее). Согласование прокладки кабеля

Подбор места для построения кабельной линии и его согласование с администрацией местах

Правильный выбор места нахождения будущей кабельной линии крайне важен, ведь именно от него зависит насколько будет долгим срок службы КЛ, ее бесперебойная работа и надежность при эксплуатации. При выборе трассы КЛ следует учитывать, что рационально выбирать для этих целей наиболее безопасный, короткий маршрут, с учетом того, чтобы обслуживать КЛ и осуществлять ремонтные работы было максимально удобно.

Не допускается начала работ на объекте без согласования действий с администрацией на местах, поскольку есть опасность повредить уже существующие сети и коммуникации. Все необходимые документы оформляются заказчиком и передаются подрядчику.

Подрядчик в свою очередь, на основании выданного разрешения на проведение земляных работ, оформляет ордер на выполнение работ по электромонтажу кабеля. В оформленном ордере указываются:

  • Ф.И.О. и должностное положение лица, ответственного за выполнение электромонтажа;
  • срок проведения работ, согласно представленному проекту;
  • перечень организаций, которые по завершении электромонтажа будут восстанавливать разрушенные асфальтовые покрытия, пересадку деревьев и кустарников, а также сроки исполнения этих работ;
  • перечень организаций, представители которых обязаны посетить объект до начала проведения на нем работ.

Документация и разрешения на прокладку кабеля

Вся документация, необходимая для проведения работ, ордер, а также копия письменного извещения всегда находятся на объекте.

Если электромонтаж кабеля происходит с пересечением иных кабельных линий, различных сооружений и дорог, необходимо письменно согласовывать свои действия с ответственными за состояние этих мест лицами. Все эти нюансы должны быть отражены  в проекте. За 3 дня до начала работ на таких участках, необходимо письменно уведомлять ответственных лиц о скором начале работ на объекте, а за день до начала электромонтажа приглашают на объект представителей организаций, чьи сооружения и коммуникации располагаются рядом с будущей КЛ и согласовать с ними трассу прокладки кабеля для того, чтобы исключить любые нештатные ситуации и аварии. До того как на место объекта прибудут вызванные лица, производить какие-либо работы запрещено.

Перед тем как начать работы по созданию траншеи, производится внимательный осмотр объекта на наличие в грунте опасных для кабеля примесей и мусора. Если обойти такие места невозможно, то кабель защищается трубами, которые дополнительно герметизируются. Перед проведением работ по засыпке кабеля. Траншею предварительно углубляют на 30-40 см и расширяют с двух сторон на 50-60 см.

Прокладка кабеля под землей, также как и в канализации для прокладки кабеля, в населенных пунктах рационально выполняется по улицам.

Прокладка кабеля в траншее, трубах, блоках, земле

Электромонтаж кабеля в земле в траншее в городах осуществляется под тротуарами, по дворам и местам, где находится минимальное количество иных сооружений и коммуникаций, расположенных под землей, и так, чтобы не мешать движению по улице во время осуществления работ, а также в период функционирования КЛ. При электромонтаже кабельной линии в местах размещения большого количества различных коммуникаций, необходимо дополнительно защитить кабель и проложить его в туннеле и коллекторе. Если при электромонтаже КЛ пересекает улицы с большим трафиком транспортных средств или современными покрытиями, то рационально осуществить прокладку кабеля в блоках или трубах.

Перед осуществлением работ в местах массового скопления различных коммуникаций, ответственный за работы на объекте под расписку инструктирует специалистов, которые будут производить работы, показывает им места расположения коммуникаций в живую и на чертежах, а также обозначает границы, в пределах которых запрещается использовать механизмы, предназначенные для рытья земли, а также в процессе своей работы производящие удары.

Необходимо произвести предварительную разведку для того, чтобы выяснить точное расположение всех подземных коммуникаций, которые будут пересекаться с кабельной линией или трубопроводом кабельной канализации. Для этого осуществляется рытье отверстий длиной не менее метра по пути следования кабельной линии, если другие коммуникации будут идти параллельно с будущей КЛ, то отверстия роются под углом девяносто градусов через каждые двадцать метров. Длина этих отверстий должна быть больше кабельной траншеи не меньше чем на 30 см с каждой стороны.

В случае, когда при создании стандартных шурфов коммуникации не обнаруживаются, следует заглублять отверстия на 20 см больше, чем глубина траншеи. Данные действия необходимо производить при наблюдении представителей организации, отвечающих за подземные коммуникации.

Все подземные сооружения, вскрываемые во время разведки и рытье траншей, защищаются специальными коробами, которые подвешиваются способом, указанным в проекте.

Если в процессе выполнения работ находятся сооружения и коммуникации, не нашедшие отражения в чертежах, то работы прекращаются до выяснения подробностей о назначении сооружений, а также их владельце.

Если электромонтаж кабеля выполняется параллельно иным кабелям, работающим на соседних линиях, или различным коммуникациям, находящимися неподалеку от зданий, соблюдаются следующие промежутки:

  • кабели до 10 кВ – длиннее 10 сантиметров;
  • параллельно размещенные кабели до 10 кВ – как минимум 10 см;
  • кабелей 35 кВ – как минимум 25 см;
  • кабели связи и кабели иных предприятий – свыше 50 см;
  • до лесных насаждений – свыше 3 м;
  • до стволов деревьев –как минимум 2 м;
  • до кустарников – свыше 75 см;
  • до основания зданий и сооружений — как минимум 60 см;
  • до систем водоснабжения, канализации, трубопровода, по которому совершает движение газ, находящийся под воздействием невысокого давления, дренажных сооружений – как минимум 1 м;
  • до газопровода, в котором газ находится под высоким давлением, и теплопровода – как минимум 2 м;
  • до железной дороги, по которой совершает движение электротранспорт–как минимум 10,76 м;
  • до трамвайных путей – свыше 2,76 м;
  • до края автодороги – не менее 1 м;
  • до бордюров – как минимум 1,6 м;
  • до провода ЛЭП 110 кВ, находящегося с краю – как минимум 10 м;
  • до опоры ЛЭП 1 кВ – как минимум 1 м.

Если условия на объекте не позволяют выдерживать эти расстояния, возможно их сокращение, но только после согласования работ и занесения изменений в проект, а также при наличии защиты кабеля – электромонтаж кабеля в трубах или блоках.

Прокладка кабеля при пересечении кабельных линий и коммуникаций

Если КЛ пересекает другие линии и инженерные коммуникации, то предписано соблюдать определенные расстояния:

  • до кабелей до 10 кВ – как минимум 25 см;
  • до систем снабжения водой, теплом и газом – как минимум 50 см;
  • до трамвайных и ж/д путей и автодороги – как минимум 60 см.

Если при электромонтаже кабеля случайно происходит повреждение сооружений, находящихся под землей, все производимые работы прекращаются и принимаются меры по защите рабочих на объекте. Ответственный на участке сообщает о случившемся руководителю, а также аварийной службе, которой принадлежит поврежденное сооружение.

В случае обнаружения в выкопанной траншее следов газа, необходимо срочно принять меры по эвакуации людей из опасной зоны, работы, соответственно, приостанавливаются и продолжаются только после устранения неполадок.

Повреждения при прокладке кабеля

Повреждения, которые происходят на местности при электромонтаже кабельной линии подлежат обязательному восстановлению.

Плодородные земли после произведенных работ восстанавливаются до первоначального состояния в соответствии с условиями, оговоренными в проекте.

Прокладка сигнальных кабелей

Электромонтаж сигнальных кабелей в земле допустим в одной траншее с силовыми кабелями до 500 В с отсутствием каких-либо ограничений.

Если при электромонтаже сигнальные кабели будут пересекаться с силовыми или различными сооружениями, находящимися в земле, то расстояние между ними должно быть как минимум 50 см. В случае, когда характеристики объекта не допускают соблюдение этих ограничений, то не запрещено сокращение расстояния до 30 сантиметров, но при условии создания еще одного варианта защиты сигнального кабеля в месте его перекрещивания с силовым с помощью протяжки кабеля в трубу. Если сигнальные кабели пересекаются, то между ними следует выдерживать расстояние, минимальное значение которого равно 10 см.

Конечная цена прокладки кабеля и полная стоимость работ может быть определена только опытными специалистами.

Мы выпускаем полную линейку оборудования, на котором можно совершить прокладку кабеля в земле, прокладку кабеля в заранее приготовленных траншеях, прокладку кабеля в трубах, прокладку силовых кабелей. При работе с нашим оборудованием, вы можете не волноваться за тем, сколько метров кабеля нужно проложить, т.к. кабельная кабестановая лебедка для протяжки кабеля имеет в своем запасе трос-лидер длиной до 1500 метров. Прокладка оптических кабелей может быть выполнена на специальных кабельных лебедках для волоконно-оптических кабелей ВОЛС серии ЛСИ.НМ. Также бывают случаи, когда необходимо прокладывать кабель в гофре.  Для прокладки кабелей в лотках мы разработали специальную серию кабельных роликов, которые могут быть надежно закреплены в кабельных лотках болтами. Для прокладки кабелей в помещении мы разработали серию кабельных роликов для закрытых зон. При наружной прокладке кабеля следует учитывать, что кабель запрещено прокладывать при отрицательных температурах, а мы же для этого случая придумали систему обогрева кабельных барабанов. Наши кабельные чулки для группы кабелей позволяют осуществлять групповую прокладку кабеля.

Смотрите также и другие наши материалы про прокладку кабеля, либо пользуйтесь поиском по сайту.

© 2019 — 2020, wpadmincheg963. Все права защищены.

Прокладка кабеля в земле на дачном участке - нормы

В настоящее время при строительстве новых зданий в обязательном порядке осуществляется подвод электрического тока. В отдельных случаях такое возможно по специальным электрическим столбам, но чаще всего подобное не рационально, из-за чего силовое питание углубляется в почву.

Здесь устанавливаются свои нормы и правила закладки силовых линий. В данном случае требуется подробно изучить, как осуществляется прокладка кабеля в земле, а также использование защитной трубы или иного закрытого приспособления.

Требования, условия и нормы прокладки кабеля

Чтобы была выполнена соответствующая прокладка кабеля под землей, недостаточно просто вырыть траншею и уложить туда силовые линии, здесь следует руководствоваться установленными нормативами, а также правилами прокладки. Рассмотрим более детально, как на практике осуществляется заложение силовых электролиний в траншеи:

  1. В обязательном порядке прокладка кабеля в земле на своем дачном участке предусматривает не пересечение линий, в крайнем случае, делать это на расстоянии в 15 сантиметров.
  2. Прокладка кабельных линий на участке в земле выполняется на расстоянии в 0,5 метра от водопроводных и канализационных труб, для проводки с защитой допускается расстояние в 0,25 метра.
  3. Если прокладывается силовая линия под землей на даче параллельно канализационным и водопроводным трубам, то расстояние делается в 1 метр, при наличии защитной трубы (оболочки кабеля) до 0,25 метра.
  4. Прокладка электрического кабеля на глубине в земле при параллельном направлении с теплотрассой, должна находиться на расстоянии минимум в 2 метра, но лучше больше.
  5. Лучше всего избегать места, где будут парковаться автомобиля, а также оборудоваться заезды. Если это сделать невозможно, то обязательно провода помещаются в усиленный кожух.
  6. Все большие деревья следует обходить по периметру на расстоянии минимум в два метра, так как корневая система этих растений может легко повредить силовые линии.
  7. Также следует обходить по кругу все кустарники, здесь расстояние отступа должно быть не меньше 75 сантиметров, чтобы корневища не смогли в процессе роста повредить линию.
  8. Если используется кабель для прокладки вокруг фундамента под землей, то на протяжении всего периметра делается минимальный отступ в 60 сантиметров, чтобы при усадке строения не повредилась линия.

При обустройстве электрического питания на своем участке, эти нормы и правила, следует обязательно учитывать, чтобы не подвергать риску свою жизнь, а также не допускать возможность повреждения магистрали электропередач.

Важно. Прокладка кабеля в земле, осуществляется на определенном расстоянии от поверхности, которое определяется в зависимости от типа почвы и мощности силовой линии.

Разновидность и характеристики кабелей для укладки в грунт

Для укладки проводки в грунт, подходят не все типы кабелей. Здесь требуется использовать изделие с соответствующим бронированием в случае отсутствия внешней дополнительной оплетки или кожуха.

Как правило, внутренняя составляющая выполняется из меди или алюминия, так как эти металлы являются наилучшими проводниками электрического тока. Рассмотрим более детально варианты оплетки силовых линий, которые подходят для подвода энергии через подземные траншеи:

  • допускается для прокладки кабеля в земле материал оплетки, выполненный из прочных соединений ПВХ;
  • проложить кабель в земле на даче можно в том случае, когда его наружная оплетка выполнена из сшитого полиэтилена;
  • также допускается прокладывать электрический кабель для прокладки в земле, если его оплетка выполнена из бумаги со специальной пропиткой.

Не рекомендуется углублять в почву силовые линии, которые выполнены из менее прочных материалов, к примеру, обычная резина, так как этот состав негативно выдерживает температурные перепады. Необходимо подбирать материал так, чтобы была надлежащая изоляция от земли и перепада температур.

Важно. Если используется прочная и толстостенная наружная защита проводников, то можно выбрать любой материал для наружной оплетки силовой линии.

Способы прокладки

Отвечая на вопрос, как проложить кабель на своем участке под землей, требуется предварительно подобрать наиболее подходящий метод укладки подобного оборудования. Рассмотрим самые оптимальные варианты закладки силовых линий электропередач:

  1. свободное заложение электромагистрали без сторонней защиты, а также использования дополнительных устройств;
  2. заложение в почву проводки с помещением силовых линий в мягкую защитную оболочку или кожух;
  3. укладка источников электрического питания в прочные гибкие кожухи, оснащенные дополнительной термозащитой;
  4. заложение направления электропередач в жесткие металлические кожухи определенной толщины (как правило, прочные трубы).

В каждом отдельном случае предусматривается использование определенных материалов, которые позволят правильно проложить электромагистрали, проводящие электричество к строению. Следует понимать, что каждый вариант имеет свои преимущества и недостатки. Особое внимание здесь уделяется стоимости, так как подобная работа – это не дешевое удовольствие, но от качества результата впоследствии зависит долговечность службы проводки, углубленной в почву.

Важно. Все конструктивные элементы необходимо заглублять в грунт до такой степени, чтобы толщина промерзания почвы оставалась на солидном расстоянии от магистрали электропередач.

Руководство по подбору материалов и самостоятельной прокладке

Для того чтобы должным образом завести в свое строение электричество, следует правильно подобрать материалы, а также выполнить все необходимые работы. При выборе материалов, следует опираться на различные параметры. Здесь учитывается стоимость элементов. Немаловажно учитывать их защитные показатели.

Также рассчитываются климатические условия, которые присутствуют в регионе. Немаловажно принимать во внимание мощность электромагистрали, а также количество отдельных кабелей. Отдельное внимание уделяется на защиту, которой будет оснащаться электрическая проводка. После рационального выбора всего необходимого, предстоит проделать следующее:

  1. Предварительно следует закупить все необходимое, чтобы осуществить подвод силовой магистрали электропередачи.
  2. Далее требуется получить соответствующие разрешения на осуществление деятельности по протягиванию кабелей.
  3. На следующем этапе требуется определить место, где будут проходить на участке все электромагистрали.
  4. Далее следует проделать траншеи необходимой глубины, чтобы при заморозках кабеля не повредились.
  5. После выкапывания траншеи, с ее дна следует удалить все острые предметы и проросшие корневища.
  6. Дно ов обязательном порядке выравнивается и утрамбовывается, после чего засыпается небольшое количество песка (10 сантиметров).
  7. Далее следует проверить кабель на наличие повреждений, и при необходимости их устранить в полноценном порядке.
  8. Перед закладкой, устройство следует поместить в приобретенный ранее специальный защитный футляр (кожух).
  9. Кабель укладывается аккуратно волнами, не рекомендуется делать натяжку даже самую небольшую.
  10. Далее следует выполнить проверку устройства на целостность, бывают случаи повреждения при закладке.
  11. Обязательно следует точно запомнить расположение магистрали, а также перенести это место на бумагу.
  12. После требуется засыпать всю поверхность просеянным песком на глубину в 10 сантиметров (не более).
  13. Слой песка, необходимо тщательно разравнять, а также несильно утрамбовать, чтобы песчинки плотно легли друг с другом.
  14. После засыпается слой грунта 15-20 сантиметров, при этом следует устранять все острые предметы и камни.
  15. Далее грунт следует разровнять и утрамбовать, а после заложить сигнальную ленту яркого цвета с предупреждением о наличии силового кабеля.
  16. В конце следует засыпать оставшуюся глубину грунтом и утрамбовать (должна получиться насыпь, которая будет превосходить уровень земли).

В целом работу по укладке магистрали тока можно считать завершенной. На последующих этапах останется только выполнить подключение и разводку электричества по строению. Следует понимать, что все работы проводятся на обесточенном режиме. Также следует использовать защитное снаряжение.

Важно. При заложении электрических проводов в почву, следует впоследствии избегать проведения каких-либо земельных работ в тех местах, где были проложены силовые магистрали передачи электрического тока.

Проведение электричества при строительстве здания является неотъемлемой задачей. Некоторые для этого специально нанимают специалистов, а кто-то решается справиться с работой самостоятельно. В любом случае, требуется учитывать установленные для такой работы правила, а также рекомендации по прокладке магистрали электропередачи.

Следует помнить, что электроэнергия хоть и является человеческим благом, она также способна причинить серьезный ущерб и лишить человека жизни в случае нарушения элементарных норм безопасности. Отдельное внимание уделяется фиксации в памяти места, где расположены кабели.

Подавление шума в несбалансированных аудиокабелях - Blue Jeans Cable

Испытание конструкции кабеля и типов экрана

Когда дело касается шума от источников электромагнитных помех, аудиокабели

выполняют простую задачу: не допускать его! В этой статье мы рассмотрим, как хороший аудиокабель выполняет эту задачу, и сравним несколько конфигураций кабелей и типов экранов, чтобы понять, какова наилучшая стратегия исключения электромагнитных помех из тракта аудиосигнала.

Экранирование, экранирование и другое экранирование

Большинство бытовых аудиоустройств передает аудиосигналы в «несбалансированной» форме, когда сигнал передается по одному проводу, сопровождаемый в кабеле другим проводом или экраном, который соединяет сигнальные заземления двух частей оборудования вместе.Если гнезда на задней панели вашего оборудования предназначены для соединений типа «RCA», ваши аудиосхемы являются наиболее распространенным несимметричным типом.

Как мы уже обсуждали в других частях наших статей о конструкции кабелей, в этих несимметричных схемах действительно есть только один способ не допустить попадания шума на путь прохождения сигнала: экранирование. Слабая электромагнитная энергия, которая попадает в кабель, должна перехватываться экраном и шунтироваться на землю; если он проходит через экран и достигает сигнального проводника, невозможно отделить его от исходного, предполагаемого сигнала.По этой причине коаксиальный кабель со всем охватывающим экраном является лучшей конструкцией кабеля для несимметричных аудиосхем.

Существует распространенное заблуждение, что скручивание двух проводов соединительного кабеля вместе может каким-то образом способствовать подавлению шума, и даже что он может выполнять работу по подавлению шума так же хорошо, как и хороший экран. Но явление, с помощью которого витая пара подавляет шум, - так называемое подавление синфазного шума - работает только в сбалансированных аудиосхемах, а не в несимметричных схемах, которые почти универсальны в бытовой аудиотехнике.

Итак, экранирование оно есть, и чем оно лучше, тем лучше подавление шума. Но какой щит? Если вы просмотрите спецификации большого количества коаксиальных кабелей, вы найдете несколько различных типов экранов. Некоторые кабели имеют спиральный экран, намотанный вокруг диэлектрика; у некоторых есть плетеный экран, сплетенный из крошечной проволоки; в некоторых нет ничего, кроме фольги; у некоторых есть тесьма и фольга; а некоторые имеют несколько слоев оплетки и / или фольги.

Одна из причин такого разнообразия типов экранов заключается в том, что разные типы экранов эффективны при удалении разных типов шума. Например, шум может исходить от шнура питания, проложенного рядом с кабелем на некотором расстоянии; электромагнитное поле, создаваемое вокруг шнура питания, вызовет небольшой ток в соседнем кабеле. Этот вид низкочастотного шума обычно называют EMI - «Электромагнитные помехи». Другой тип источника шума, намного более высокий по частоте, - это радиоволны - они могут исходить от радиовещательных станций, ретрансляционных антенн сотовых телефонов, любительских радиостанций - отовсюду, откуда приходят радиосигналы. Этот высокочастотный шум обычно называют RFI - «Радиочастотные помехи».«

В зависимости от того, какой сигнал передает кабель, нас могут беспокоить EMI, RFI или и то, и другое. Для видеосигналов проблемой являются как EMI, так и RFI; низкочастотный шум может исказить изображение - например, вставив в него «гудящие полосы» - в то время как высокочастотный шум будет ошибочно принят за часть самого видеосигнала и может отображаться, например, как «снег» в образ. Для аналогового звука, который работает на гораздо более низких частотах, электромагнитные помехи являются основной проблемой. RFI могут проникнуть в вашу систему через аудиокабели, но, если они не являются особенно сильными, обычно не представляют проблемы с контролем шума.

Два основных типа экрана, оплетка и фольга, действуют по-разному в отношении электромагнитных и радиопомех по нескольким причинам, основными из которых являются (1) покрытие и (2) проводимость. Плетеные экраны, потому что они состоят из сплетенных вместе проволок, всегда имеют отверстия и ограничены примерно 95% покрытия. Эти отверстия не особенно важны на низких частотах, потому что длина волны низкочастотной интерференции очень велика - простой, хотя и несколько неточный способ думать об этом заключается в том, что эти длинные волны слишком велики, чтобы пройти через отверстия в коса.Однако на более высоких частотах эти отверстия начинают становиться значительными, и ограниченное покрытие оплетки снижает ее эффективность экранирования. Экраны из фольги, напротив, обеспечивают очень хорошее покрытие - если они качественно изготовлены, 100% покрытие - так что нет никаких отверстий для проникновения шума.

В таком случае все просто - используйте фольгу для всего, и вы получите 100% -ное покрытие экрана, а значит, 100% -ную эффективность экрана - верно? Неправильно. Еще одно принципиальное различие между экраном из фольги и оплетки состоит в том, что фольга не так проводящая, как плотная медная оплетка.Когда EMI или RFI попадают в экран, экран не просто поглощает или отражает весь шум - он должен обеспечивать путь к земле для распространения шума вниз, и он должен направлять столько шума вниз, сколько путь по возможности; в противном случае значительная часть энергии уйдет в обход щита и все равно нанесет вред. Думайте о щите как о громоотводе; молниеотвод, сделанный из тонкой алюминиевой фольги, мог бы притягивать молнии, но не обеспечил бы значительной защиты из-за своей ограниченной способности рассеивать энергию.

Конкурирующие требования к покрытию и проводимости приводят к конфигурации экранирования, которую мы видим на лучших видеокабелях - фольга и оплетка, работающих в тандеме. Экран из фольги эффективен в широком диапазоне частот, но слишком тонкий, чтобы обеспечить оптимальный путь к земле; оплетка экрана снижает эффективность на высоких частотах, но обладает высокой проводимостью и механически прочной. Комбинация улавливает шум в широком диапазоне частот, эффективно шунтирует его на землю и обеспечивает кабель, который будет продолжать хорошо выполнять эти задачи даже после того, как с ним серьезно потрудились.

Мы всегда находили экранирование из фольги / оплетки для обеспечения отличных результатов подавления шума и в аудиокабелях, но мы также задавались вопросом, насколько фольга вносит свой вклад в уравнение. EMI часто представляет собой шум очень высокой энергии, и поэтому важность проводящего пути к земле обычно больше для EMI, чем для RFI. Между тем, 100% покрытие, обеспечиваемое экраном из фольги, имеет меньшее значение, потому что частоты, которые нас в основном интересуют, очень низкие.

Некоторые коаксиальные кабели, особенно те, которые разработаны для приложений, требующих высокой гибкости, используют не один, а два экранирующих оплетки с большим покрытием. Поскольку в этих экранах просто намного больше меди, чем в экране с одной оплеткой, они обладают очень высокой проводимостью. Мы задавались вопросом, могут ли эти экранированные кабели с двойной оплеткой превосходить кабели из оплетки и фольги в отношении подавления высокоэнергетических низкочастотных шумов, и разработали тест, чтобы проверить это.

Наш тест:

Мы выбрали шесть коаксиальных кабелей для тестирования; из них у двух были экраны с двойной оплеткой (Canare LV-77S и Belden 1505F) (примечание: наш аудиокабель LC-1 еще не был построен, поэтому не был включен в этот тест - но см. ниже), два имели экраны из оплетки и фольги (Belden 1694A и Canare L-5CFB), а два имели экраны из одинарной оплетки (Belden 89259 и Canare LV-61S).Кроме того, мы решили протестировать сбалансированный аудиокабель, несимметрично подключенный к разъемам RCA, потому что некоторые люди считают, что этот тип конструкции лучше, чем коаксиальный кабель для подавления шума. Для этого последнего кабеля мы выбрали Belden 1800F, превосходный сбалансированный аудиокабель с экраном «французская оплетка» - два спиральных экрана, намотанных в противоположных направлениях и переплетенных. Мы подключили его в наиболее распространенной конфигурации, используемой в кругах аудиофилов: один провод витой пары к центру штекера RCA, один к внешнему кольцу и экран, прикрепленный к внешнему кольцу, но только со стороны "исходный" конец кабеля.

Мы собрали двадцатифутовые межсоединения в каждый из этих семи кабелей. Теперь задача состояла в том, чтобы подвергнуть их всех воздействию высокоэнергетического низкочастотного источника помех. Для этого мы их все плотно привязали к сверхпрочному удлинителю. Мы подключили удлинитель и подключили обогреватель к его розетке, чтобы через шнур протекал значительный ток; это было важно, потому что сила магнитного поля вокруг шнура и, следовательно, воздействие электромагнитных помех на кабели напрямую связаны с величиной тока, протекающего через него.

Мы прослушали индуцированный 60-периодный гул в каждом из этих кабелей через усилитель и провели сравнение A / B, чтобы определить, какие кабели были самыми громкими (то есть допустили наибольший гул). Все время слушатель был слеп, не зная, какие два кабеля сравниваются.

Результатов:

После серии сравнений мы смогли составить рейтинг подавления гула для семи кабелей. Эти результаты отражены в таблице ниже вместе с некоторыми соответствующими характеристиками кабеля, перечисленными в порядке от лучших к худшим:

Кабель Тип экрана Сопротивление экрана
Canare LV-77S Двойная оплетка 1.8 Ом / 1000 футов
Belden 1505F Двойная оплетка 2,4 Ом / 1000 футов
Canare L-5CFB Оплетка / фольга 2,1 Ом / 1000 футов
Belden 1694A Оплетка / фольга 2,8 Ом / 1000 футов
Belden 89259 Одинарная оплетка 2,6 Ом / 1000 футов
Canare LV-61S Одинарная оплетка 4,0 Ом / 1000 футов
Belden 1800F French Braid 5,0 Ом / 1000 футов

Одно примечание: хотя различия между кабелями, находящимися в нескольких позициях в этом списке, были весьма значительными, некоторые сравнения между соседними кабелями в списке были довольно близки.

Два момента, которые бросились в глаза, когда мы изучили эти данные, были (1) согласованность иерархии типов экрана - двойная оплетка превосходит кабели оплетка / фольга, оплетка / фольга превосходит одинарную оплетку, и одинарная оплетка превосходит кабели. «квази-симметричный» несимметричный кабель и (2) очень тесная корреляция между сопротивлением экрана (обратной проводимости) и характеристиками кабеля.

Модель 1800F показала ужасные результаты, что неудивительно. Во-первых, это не коаксиальный кабель, поэтому он не подходит для использования в несимметричной цепи. Во-вторых, он был подключен таким образом, который, хотя и популярен среди некоторых пользователей, не имеет очевидного электрического смысла. Ничего из этого нельзя противопоставить кабелю 1800F, который при правильном подключении к симметричным разъемам и использовании в симметричной цепи является действительно превосходным кабелем.

Выводы:

Наш вывод состоит в том, что для подавления низкочастотного высокоэнергетического шума, как предполагает электрическая теория, коаксиальный кабель с высокопроводящим экраном с двойной оплеткой будет превосходить аналогичные кабели с оплеткой / фольгой и с одинарной оплеткой. Когда у нас недавно появился собственный несбалансированный аудиокабель BJC LC-1, изготовленный по индивидуальному заказу компанией Belden, мы использовали ту же конфигурацию экрана, что и у лучшего из них: Canare LV-77S, но с более мягкой текстурой для большей гибкости и гибкости. меньшая емкость для меньшего спада высоких частот. Этот новый кабель заменяет наши предыдущие рекомендации LV-77S для использования сабвуфера и Belden 1505F для общего использования звука.

Означает ли это, что кабель с двойной оплеткой всегда будет лучшим выбором с точки зрения подавления шума? Не обязательно.Во-первых, для видео- и радиочастотных приложений, где важны радиопомехи, 100% покрытие, обеспечиваемое хорошей комбинацией фольги / оплетки (например, Belden 1694A), превосходит экранирование только с оплеткой. Во-вторых, возможно, что в среде с высокочастотным шумом (например, в доме рядом с антеннами радио- и телевещания) радиочастоты также могут влиять на качество звука. Сильные радиочастотные сигналы могут попадать в аудиосхемы и «выпрямляться», удаляя их высокочастотное содержимое и вызывая звуковые помехи. В такой ситуации экран из оплетки / фольги вполне может обеспечить более эффективный экран; но для большинства пользователей в большинстве сред электромагнитные помехи являются гораздо более вероятной причиной вредных звуков, чем радиочастотные помехи, а двойная оплетка с высокой проводимостью более эффективно снижает этот низкочастотный шум.

Вернуться к списку статей

Вернуться к Blue Jeans Cable Home

FAQ - Институт кабельных лотков

Вопрос: Можно ли прокладывать механические коммунальные трубопроводы или трубки, содержащие воду или сжатый воздух, в кабельных лотках с электрическими кабелями?

Ответ: Нет. Кабельные лотки представляют собой опорную систему для электрических кабелей, силовых, сигнальных, коммуникационных и волоконно-оптических кабелей. Раздел 300.8 NEC не разрешает использование каких-либо труб, труб или аналогичных устройств для воды, воздуха, газа, дренажа, пара или любого другого обслуживания, кроме электрического, в кабельных каналах или кабельных лотках, содержащих электрические проводники.

Вопрос: Я разрабатываю правила для фальшполов на объектах связи и планирую обязать прокладывать все кабели под фальшполами на кабельных лотках соответствующего типа. Известны ли вам какие-либо отраслевые стандарты, которые могут предписывать использование кабельных лотков под фальшполом, в частности силовых и сигнальных кабелей?

Ответ: Нам неизвестен такой промышленный стандарт, но кабельные лотки предлагают значительные преимущества для этого типа установки, а также для других компьютерных, телекоммуникационных и силовых установок.В телекоммуникационной отрасли очень активно используются кабельные лотки.

Вопрос: На многих наших объектах мы используем кабельные лотки лестничного типа для электромонтажа. Есть ли у вас какая-либо информация о рекомендуемых зазорах для установки кабельных лотков этого типа?

Ответ: NEC не имеет определенного пространства для установки, но указывает в разделе 392. 6 (H), что кабельные лотки должны быть открытыми и доступными. Стандарт связи TIA / EIA-569 рекомендует не менее 12 дюймов над кабельным лотком.

Вопрос: Существуют ли обязательные правила заземления кабельного лотка, используемого только для телефонного кабеля? Подрядчик только что установил у меня новую телефонную систему и использовал кабельные лотки в коммутаторе. Я не видел преднамеренных попыток заземлить систему. Наша существующая система кабельных лотков прочно скреплена и заземлена. Если это нарушение кодекса, не могли бы вы направить меня к публикации?

Ответ: Системы с низким энергопотреблением могут не требовать заземления на случай поражения электрическим током или дуги, но должны быть заземлены на случай шума, молниезащиты и электромагнитных помех.См. Технический бюллетень CTI № 15 и раздел 4.7 NEMA VE -2.

Вопрос: Существуют ли какие-либо требования к разделению и разделению различных типов кабелей (например, силовых, контрольно-измерительных, сигнальных, телекоммуникационных и т. Д.) В системах кабельных лотков?

Ответ: Да, есть правила NEC. КИП, сигнальные и телекоммуникационные кабели должны быть отделены от силовых кабелей. Существуют требования NEC, но также и для шумов и электромагнитных наводок от соседних силовых кабелей.Это может быть выполнено с помощью отдельной системы кабельных лотков или с помощью разделителя внутри кабельного лотка.

Раздел 392.6 (E) NEC указывает, что в одном кабельном лотке разрешается использовать многожильные кабели с номинальным напряжением 600 В или меньше, однако необходимо разделение силовых и управляющих кабелей, как указано в других разделах NEC, а также по причинам перекрестных помех. Раздел 392.6 (F) NEC устанавливает критерии для кабелей с номинальным напряжением более 600 В. В кабельных лотках обычно используются кабели типа TC (артикул 336), PLTC (артикул 725), ITC (артикул 727), MC (статья 336) и кабели связи (800-52 (d)), MI (статья 332). .Системы пожарной сигнализации (артикул 760), аварийные системы (артикул 700), оптоволоконные кабели (артикул 770) и искробезопасность (раздел 504-30). Требования в этих разделах сложные. Мы обсудим их подробно и общую проблему шума в следующей программе CableGram.

Требования к кабелям с наружной металлической броней ниже, чем к кабелям с пластиковой оболочкой. Общее правило - отдельные кабели связи, управления, сигналов и КИП от силовых кабелей. Силовые кабели включают питание двигателя на 460 В, питание на 120 В и цепи освещения.Обратите внимание, что цепи на 120 В могут создавать шум. Как правило, расстояние в два дюйма является минимальным, но отдельная цепь и кабель являются определяющими факторами в отдельных требованиях.

Вопрос: Какие типы кабелей можно прокладывать в системах кабельных лотков?

Ответ: Типы кабелей, разрешенные NEC 2005 года, указаны в Разделе 392.3 «Разрешенные виды использования», (a) Способы подключения. В их числе:

  • Кабель лотка питания и управления (тип TC) - NEC, статья 336
  • Power Limited Tray Cable (Тип PLTC) - разделы 725-61? И 725 NEC. 82 (E) Кабель лотка для инструментов (тип ITC) - NEC, статья 727
  • Волоконно-оптические кабели - Артикул 770
  • Проводники цепи пожарной сигнализации - Артикул 760
  • Кабели связи - Артикул 800
  • Кабель с минеральной изоляцией (MI) - Артикул 332
  • Кабель в металлической оболочке (MC) - Артикул 330

и другие кабели, в том числе специально утвержденные для прокладки в кабельных лотках. Кабели среднего напряжения (тип MV) и одножильные кабели сечением 1/0 и более разрешены с некоторыми ограничениями на промышленных предприятиях, где установку обслуживает квалифицированный персонал.

Соответствующий технический бюллетень

Экран кабеля заземлен только с одного конца

На рис. 4 показаны объединенные результаты двух моделей соединения. Эффект щита САУ - это именно то, что предлагает модель RLC; то есть экран SPG представляет собой фильтр нижних частот для магнитных полей и фильтр верхних частот для электрических полей. Обе точки излома фильтров находятся на частоте, соответствующей длине экрана, составляющей четверть длины волны. Таким образом, щит САУ вовсе не щит.Эффекты экранирования находятся на несколько порядков ниже этих кривых. Последний момент заключается в том, что

SPG резонирует, так что наведенный сигнал усиливается, а не ослабляется на резонансной частоте экрана. Эта модель является низкочастотной, однако в нее включены все соответствующие параметры.

Множество примечаний к приложениям и статей на эту тему, которые рекомендуют заземлять экран на одном конце, только искажают физику экранирования и ошибочно приписывают заземляющий контур к экрану, где сама цепь была частью исходного контура заземления.Экранирование кабеля и заземляющие контуры должны быть разъединены. Заземление экрана на обоих концах ослабляет связь с экранированными проводами примерно на соотношение тока нагрузки и тока экрана, SA ≈ Iload / Ishield ≈ ZT · l / 2 · Zload,

, где ZT - передаточное сопротивление экрана, l - длина, а Zload - сопротивление нагрузки обеих нагрузок. Например, экран кабеля с сопротивлением постоянному току (и низкочастотным передаточным сопротивлением, ZT · l = Rdc) 1 Ом и сопротивлением нагрузки 1 кОм будет иметь низкочастотное затухание экрана примерно 5 · 10-4 или 66 дБ.

Экраны должны быть «прикреплены» к коробкам на концах соответствующих кабелей, а не заземления, заземления здания или чего-либо еще. Военные стандарты, такие как Mil-Std-188-124B и FAA, все правильно понимают. Пора и всем остальным.

Ниже приводится список очень плохих советов из авторитетных источников:

(1) EE Times, «Заземление системы управления - Часть 2: Проводка заземления, заземление экрана и заземление источника питания, заземление экрана», Роджер Хоуп, Дэйв Харролд и Дэвид Браун, 15.07.2008: Правильное заземление экрана путь заключается в заземлении экрана только с одного конца.

(2) EDN, «Заземление и экранирование: не подходит всем», Мартин Роу, старший технический редактор - 1 августа 2001 г . ; Никогда не подключайте экран к земле с обоих концов. Это создаст контур заземления.

(3) Analog Devices, Analog Dialogue 17-1, 1983, Алан Рич, «Экранирование и защита, как исключить помехи, что делать и зачем это делать - рациональный подход»: не соединяйте оба концы щита заземлить.

(4) Википедия, Экранированный кабель: Обычный метод подключения экранированных кабелей - заземлить только исходный конец экрана, чтобы избежать контуров заземления.Википедия !! ??

(5) LTC486 Data Sheet: дополнительные экраны вокруг витой пары помогают уменьшить нежелательный шум и подключены к GND на одном конце.

(6) Maxim Integrated, TUTORIAL 2045, Общие сведения о синфазных сигналах: для любой экранированной пары (пар), несущей симметричные сигналы, вы должны подключить экран к земле на одном конце, обычно это приемный конец.

(7) web www.bobtech.ro, Руководство по подключению для сетей RS-485, Примечание по применению 001, Заземление: Если используется экранированная витая пара…, экран должен быть подключен к заземлению только на одном конце. (8) B & B Electronics, RS-422 И RS-485 ПРИЛОЖЕНИЯ ЭЛЕКТРОННАЯ КНИГА, Экранирование: Если используется экранированный кабель, экран должен быть заземлен только с одной стороны, предпочтительно заземлять.

(9) Alpha Wire, www.newark.com/pdfs/techarticles/alphawire/ USC.pdf, Описание экранированного кабеля: заземлите кабель с одного конца. Это исключает возможность возникновения шумовых контуров заземления.

(10) eeeic.eu/proc/papers/ 55. pdf, Технологический университет Котбуса, Германия и Технологический университет Вроцлава, Польша, Анке Фребель, «Экранирование кабеля для минимизации электромагнитных помех», III.ЗАЗЕМЛЕНИЕ ЭКРАНА КАБЕЛЯ: Если для соединения двух систем используется экранированный кабель, экран должен быть подключен к одному заземлению. Чтобы предотвратить проникновение электромагнитной энергии через экран, внешняя поверхность экрана должна быть заземлена. На низком уровне

частот для возбуждения электрического поля более эффективно заземлять оба конца, тогда как для возбуждения H-поля следует отдавать предпочтение заземлению одного конца, так как это исключает образование токовой петли между кабелем и заземляющей пластиной. На высоких частотах схемы с заземлением на обоих концах избегают резонансов для возбуждений E-поля и H-поля. На практике часто предпочтительнее одно заземляющее соединение, так как это позволяет избежать контуров заземления. Однако для коротких кабелей на низких частотах напряжения, индуцированные электромагнитными помехами на обоих концах коаксиального кабеля, становятся почти равными, и один конец заземляется

необходим как для возбуждения электрического поля, так и для возбуждения H-поля. [Я добавил это, чтобы показать, насколько люди сбиты с толку по этому поводу. Автор попытался написать о защите, но лишь показал свое незнание предмета.Он даже поменял местами экранирование электрического и вертикального полей.]

(11) www.calex.com/pdf/4ground_shield.pdf, Эта статья была написана для CALEX г-ном Ральфом Моррисоном, президентом INSTRUM и автором книги «Методы заземления и экранирования в приборостроении», опубликованной Wiley; Заземление и экранирование: экран входного кабеля нельзя заземлять более одного раза.

Кабель в земле: На какую глубину закапывать кабель электрический | Полезные статьи

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
