Ленточный фундамент своими руками. Пошаговая инструкция
В этой статье мы с вами рассмотрим, как сделать ленточный фундамент своими руками. Почему так важно сделать правильный ленточный фундамент. Узнаем устройство и виды ленточных фундаментов. Что такое мелкозаглубленный ленточный фундамент, свайно ленточный фундамент, монолитный ленточный фундамент и чем они отличаются. Узнаем как сделать расчет ленточного фундамента и какое необходимо армирование ленточного фундамента. А также много много других вопросов, для того чтоб вы хорошо понимали как сделать ленточный фундамент своими руками.
Виды ленточных фундаментов.
Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия.
Вплоть до разрушения всей конструкции дома. Итак, приступим.
Мелкозаглубленный ленточный фундамент.
Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.
Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте.
В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?
- Когда под домом не пучинистый грунт (камень, песок и т.д.).
- Когда уровень грунтовых вод достаточно низок.
- Когда вокруг дома делается водоотводный дренаж.
- Когда делается утепленная отмостка вокруг здания.
- Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом, баня из бруса, теплица).
Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

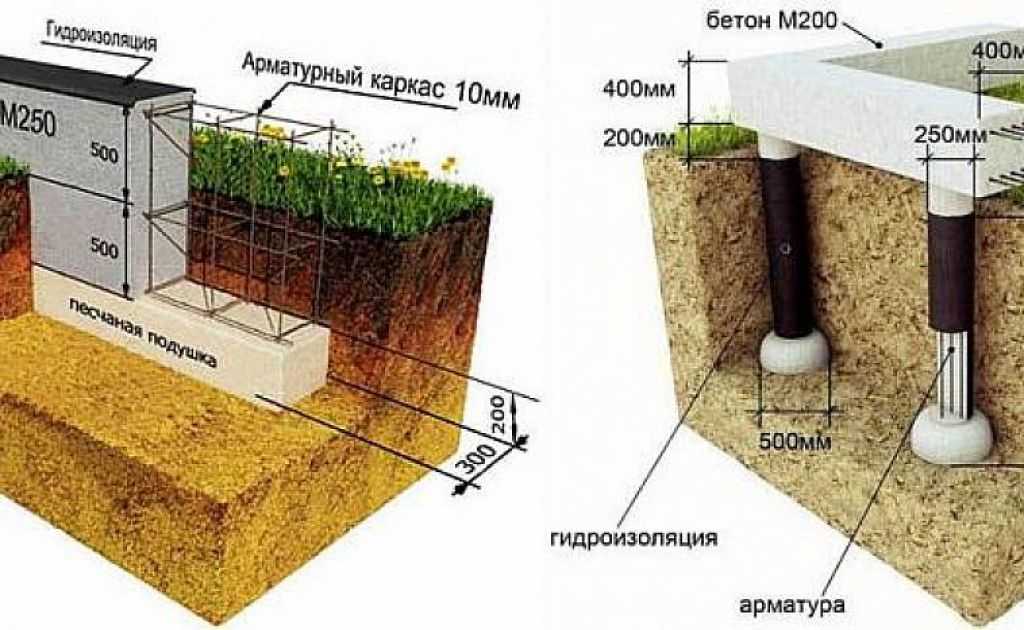

Свайно ленточный фундамент.
На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать.
Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.
Заглубленный ленточный фундамент.
Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.
Ленточный фундамент своими руками. Пошаговая инструкция.
Как сделать ленточный фундамент? Как залить ленточный фундамент? Давайте попробуем ответы на эти и другие вопросы оформить в виде последовательной, пошаговой инструкции. Надеемся, что с такой инструкцией разберется даже новичок, который впервые решил сделать ленточный фундамент своими руками. Итак, инструкция.
- Определяемся, какого вида ленточный фундамент мы будем делать.
- Делаем чертеж ленточного фундамента. Схема ленточного фундамента поможет нам определиться с его глубиной (высотой) и шириной. Глубина фундамента зависит от его вида (мелкозаглубленный, заглубленный). Высота от того, будете ли вы делать цоколь, как продолжение фундамента или будете выполнять его из другого материала. К примеру, из кирпича или цокольных блоков. Высоту цоколя рекомендуется делать равной средней высоте снегового покрова в вашей местности. Ширина ленточного фундамента зависит от ширины стен вашего будущего дома. В зависимости от материала стен, допускается делать фундамент шириной на четверть меньше ширины стен.
- Схема армирования ленточного фундамента важна, поэтому делаем и ее. Мы можем дать общие рекомендации, какая арматура для ленточного фундамента подойдет и как выполнить армирование ленточного фундамента. Диаметр используемой арматуры обычно находится в пределах 10-16 мм. Располагают арматуру в 20-30 мм от нижней и верхней граней ленты фундамента. От ширины фундамента зависит количество арматурных нитей (обычно это 2-3 нити сверху и снизу). Если фундамент планируется высотой больше 400 мм, то производится еще и вертикальное армирование арматурой 8-12 мм диаметром каждые 300-500 мм. В сложных случаях доверьте проектирование фундамента специалисту. Неправильное армирование может свести на нет всю вашу работу.
- Делаем расчет ленточного фундамента калькулятором здесь.
- Выбираем марку бетона или вид ФБС блоков. Если вы делаете монолитный железобетонный фундамент, то подходящая марка бетона для ленточного фундамента будет не ниже М200. Блоки же выбираются исходя из нужных вам размеров по ширине, высоте и длине.
- Делаем разметку будущего ленточного фундамента. Выставляем по углам деревянные конструкции в виде буквы П. Натягиваем нить или леску, отмечая стенки фундамента. Следим за тем, чтобы у получающегося прямоугольника совпадали длины диагоналей. После выставления внешних стен дома, проделываем те же манипуляции и для всех внутренних несущих стен.
- Роем траншею. Не забываем постоянно контролировать ее глубину лазерным уровнем, нивелиром и т.п. Дно траншеи должно быть расположено в едином горизонтальном поле.
- На дно траншеи кладем геотекстиль, засыпаем слоем крупнозернистого песка примерно 10-15 см и трамбуем. Проливаем песок водой и опять трамбуем.
- Укладываем гидроизоляцию. Можно использовать пленку, рубероид и т.п.
- Выставляем арматурный каркас. Под нижние арматурины подкладываем либо кусочки камней, либо осколки кирпича, либо можно поставить на специальные пластиковые фиксаторы защитного слоя бетона. Как правильно вязать арматуру для ленточного фундамента можно посмотреть в этой статье.
- Дальше работу выполняем исходя из вида вашего грунта на участке. Если грунт плотный, типа глины, можно залить бетонный ленточный фундамент прямо в грунт. А затем строим опалубку для цоколя и заливаем оставшуюся часть. Либо выкладываем цоколь из камня, кирпича и т.п. Если же грунт сыпучий, то возводим опалубку сразу.

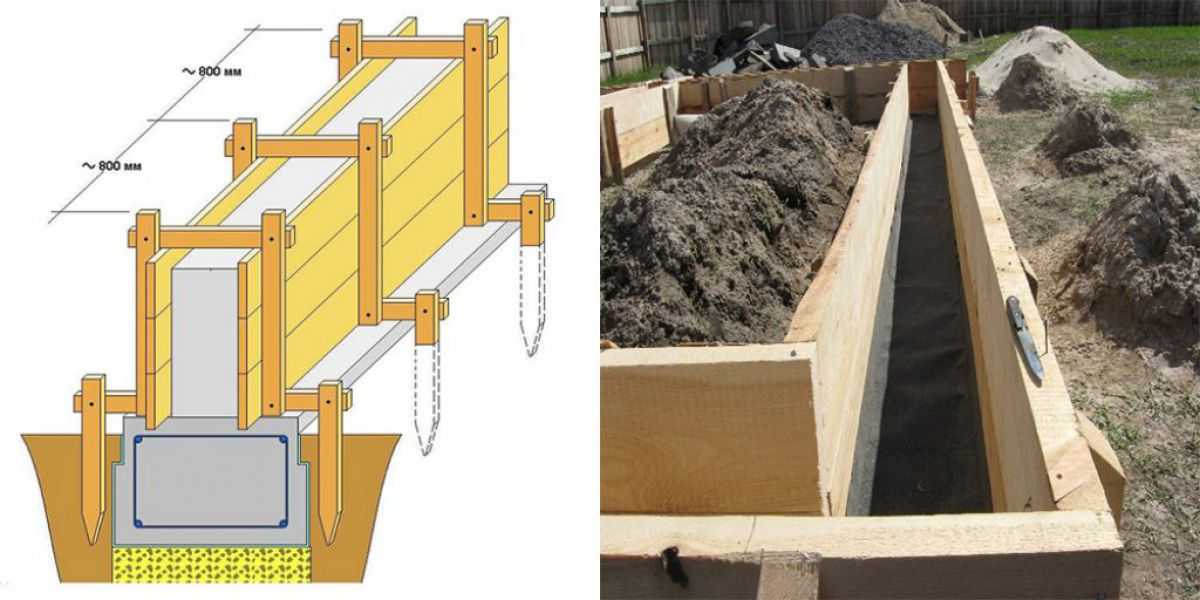

- Опалубка для ленточного фундамента делается из доски минимум 30 мм толщины, с вертикальными опорами каждые 50 см. Либо можно сделать опалубочные щиты из бруса и листового материала: фанеры, ОСБ плиты и т.п. Если вы хотите сохранить доски или плиты целыми и чистыми от бетона, обейте опалубку изнутри пленкой. Учтите, что подойдет только плотная строительная пленка толщиной не меньше 100 микрон.
- Закрепляем опалубку по периметру. Не жалеем на это материал, т.к. бетон очень тяжелый и спокойно раздавит легкую не укрепленную конструкцию. Для фиксации щитов опалубки зачастую используют шпильки (резьбовые штанги) пропущенные для защиты от бетона через отрезки пластиковой водопроводной трубы.
- Заливаем в опалубку бетон. Заливка ленточного фундамента происходит за один раз. В крайних случаях, залить фундамент можно за несколько раз, но в таком случае, делается это послойно. Никаких вертикальных разрывов быть не должно. Марка бетона для ленточного фундамента М200 и выше.
- Посыпаем свежезалитый бетон тонким слоем цемента (можно через сито) и укрываем его гидроизоляцией.
- Первые несколько дней надо будет хорошо поливать водой застывший бетон, чтобы исключить растрескивание.
- Затем можно снять опалубку. Нагружать фундамент можно через неделю после заливки.
Для блочного ленточного фундамента мы выполняем все то же самое. Заливаем бетонную опорную подушку, на нее выставляем блоки ФБС, скрепляя их цементным раствором. Затем поверх блоков делаем армопояс.
- Если у вас предусмотрен подвал, то надо выполнить гидроизоляцию ленточного фундамента. Обычно это обмазочная гидроизоляция на основе битума.
- Затем выполняется утепление ленточного фундамента. Проводится оно экструдированным пенополистиролом. Белый обычный пенопласт не годится т.к. разрушается от влаги.
Проводится оно экструдированным пенополистиролом. Белый обычный пенопласт не годится т.к. разрушается от влаги.Если же вы не делаете себе подвал, то можно выполнить поверх ленты фундамента горизонтальную гидроизоляцию из рубероида или обмазочной проникающей гидроизоляции. Ленточный фундамент для дома готов. Можно выполнять кладку стен и строить дом дальше.
Как сделать надёжный и тёплый ленточный фундамент?
Пошаговая инструкция монтажа ленточного фундамента для дома
С фундамента начинается дом — это основа, которую трудно исправить или переделать после строительства. Поэтому заливка фундамента — ответственный и технологичный процесс, не терпящий легкомысленного отношения. Основание дома должно успешно противостоять агрессивному воздействию внешней среды и сохранять прочностные свойства материалов — быть долговечным, прочным, а в идеале ещё и стоить недорого.
Всем необходимым требованиям соответствует мелкозаглублённый ленточный фундамент.
Его не нужно закладывать ниже глубины промерзания, поэтому можно потратить меньше денег, времени и сил при выборе соответствующего системного решения. Сила морозного пучения при такой технологии устройства ленточного фундамента нивелируется качественным утеплением, в нашем случае — материалами ТЕХНОНИКОЛЬ.
План всех необходимых этапов монтажа подскажет, как сделать ленточный фундамент для дома самостоятельно или тщательно проконтролировать работу строителей.
Какие инструменты и материалы нужны для ленточного фундамента
Материалы для фундамента:
- бетонная смесь или цемент
- щебень
- песок
- арматура
- опалубка
Основные инструменты для строительства:
- лопата
- УШМ
- дрель-шуруповёрт
- пила
А также не помешают бетономешалка для изготовления раствора, вибратор для бетона и вибротрамбовка для песка.
Сложную технику можно заменить физической работой и самостоятельно изготовленным инструментом.
Материалы для гидро- и теплоизоляции:
- самоклеящаяся «Гидроизоляция фундамента ТЕХНОНИКОЛЬ»
- праймер
- профилированная мембрана PLANTER
- экструзионный пенополистирол XPS CARBON
- приклеивающая мастика № 27
- клей-пена для экструзионного пенополистирола ТЕХНОНИКОЛЬ
- пластиковые дюбеля
- прижимная планка
Инструменты для укладки изоляции:
- нож
- прикаточный ролик
- валик
- пистолет для монтажной пены
- молоток
Этап 1. Подготовка основания ленточного фундамента
Первое, что необходимо сделать при укладке ленточного фундамента, — выкопать траншею на глубину будущей ленты. Основание выравнивается отсыпкой из щебня и песка. При этом песок укладывается поверх щебня послойно, а для более плотной трамбовки необходимо проливать водой каждый слой.
Трамбовать лучше вибротрамбовкой или виброплитой, но можно обойтись, например, самодельным прессом; главное, чтобы песок был утрамбован тщательно.
Этап 2. Установка опалубки и армирование ленточного фундамента
На подготовленном основании можно монтировать внешний периметр опалубки из досок, ламинированной фанеры или других материалов. После по периметру вяжется арматурный каркас. В частном строительстве чаще всего применяется арматура диаметрами ⌀10, ⌀12, ⌀14 или ⌀16 мм. Сечение арматуры и её количество следует определить во время расчёта ленточного фундамента, исходя из планируемых нагрузок.
Для того чтобы каркас было проще вязать, внутреннюю стенку опалубки лучше ставить после его монтажа.
Этап 3. Укладка бетонной смеси
После монтажа опалубки для ленточного фундамента в неё заливают бетон. Его можно изготовить самостоятельно из цемента, песка и щебня или использовав бетонную смесь. Готовый бетон предпочтительнее заказать на заводе: работы будет меньше, а бетон приедет с сертификатами качества и сразу в полном объёме.
Критически важно не разбавлять готовую бетонную смесь водой! В случае самостоятельного замешивания — не превышать рекомендуемые значения. Это серьёзно влияет на прочность. Если требуются изменения в смеси, то доступны специальные пластификаторы, расход которых указан на упаковке.
Уложенная бетонная смесь должна выстояться перед началом следующего этапа от 14 дней до двух месяцев в зависимости от погодных условий. После полного набора прочности можно выровнять ленту фундамента и убрать острые грани. На границе вертикальной и горизонтальной частей из цементно-песчаной смеси нужно сделать переходные галтели для сглаживания углов. Длина галтелей — не менее 100 мм по горизонтали.
Этап 4. Нанесение праймера
Даже при глубоком залегании грунтовых вод на бетон будут влиять осадки и капиллярная влага.
Надёжная гидроизоляция начинается с тщательной подготовки бетонного основания. Его требуется выровнять и прогрунтовать, обработав битумным праймером. Так сцепление гидроизоляции и бетона становится более основательным. Праймер наносится валиком таким образом, чтобы равномерно покрыть всю поверхность, а через 24 часа, которые обычно требуются на высыхание, можно клеить изоляцию.
Можно приступить к монтажу гидроизоляции ленточного фундамента раньше, если битумный праймер высохнет быстрее. Проверьте готовность салфеткой или тканью. Если на ней не останется следов от покрытия — поверхность готова к поклейке.
Этап 5. Гидроизоляция ленточного фундамента
Самоклеящаяся «Гидроизоляция фундамента ТЕХНОНИКОЛЬ» экономит время на работу, упрощает монтаж и обеспечивает герметичный изоляционный слой при соблюдении технологии укладки.
В этом материале на силиконизированную плёнку наносится модифицированный полимерами СБС битумный вяжущий слой, который с лицевой стороны защищён полимерной структурой.
Чтобы нанести такую гидроизоляцию, достаточно снять защитную плёнку и приклеить материал на основание. Он раскатывается постепенно, с постоянным приглаживанием щёткой или валиком, чтобы избежать пузырей воздуха под плёнкой.
Монтаж гидроизоляции ведётся снизу вверх с тщательным контролем разбежки швов. Продольные нахлесты полотнищ — не менее 100 мм, поперечные — от 150 мм, а минимальное расстояние между ними — 500 мм.
Первым шагом монтажа станет усиление углов ленты. Поэтому первое полотнище приклеивается так, чтобы в обе стороны от угла материал отходил как минимум на 100 мм, а следующей полотно укладывается стык в стык. Дальнейшая укладка гидроизоляционной мембраны ведётся внахлёст, причём места поперечного нахлёста располагаются на ровных участках фундамента, без изгибов и изломов.
В зоне галтелей рулоны не стыкуются, для этого нужна вертикальная часть смежного рулона.
Если уровень грунтовых вод высокий, то гидроизоляция монтируется в два слоя, при низком уровне достаточно одного.
Этап 6. Монтаж утеплителя на заглублённую часть ленточного фундамента
Создав защиту фундамента от влаги слоем гидроизоляции, можно монтировать слой изоляции. Для этого подходят плиты экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO. Они одновременно защищают нанесённую гидроизоляцию от механических повреждений и эффективно утепляют. Плиты пенополистирола позволяют защитить ленту от морозного пучения, а также избавляют от серьёзного канала теплопотерь, ведь через фундамент в частном доме проходит до 15% от общей утечки тепла.
XPS CARBON ECO сочетает прочность с устойчивостью к агрессивной внешней среде, а срок его службы превышает 50 лет.
Крепление плит пенополистирола приклеивающей мастикой № 27 или специальными, не нарушающими гидроизоляционный слой, крепежами № 01 или № 02 ТЕХНОНИКОЛЬ позволяет сохранить полную герметичность гидроизоляции.
- Если приклеивать плиты XPS мастикой, то состав требуется тщательно перемешать, а после этого нанести на основание полосками или точками. Утеплитель приклеивается на бетон, и затем его дополнительно фиксируют обратной засыпкой. Примерный расход мастики составит 0,5–1 кг на 1 м².
- Монтаж теплоизоляции специальными крепежами № 01 или № 02 ТЕХНОНИКОЛЬ тоже не потребует специальных навыков. Крепежи — это плоское основание с клеящим слоем с одной стороны и зубчатый шип с другой. Крепления приклеиваются на основание из расчёта 4–5 штук на одну плиту, а после этого на них насаживается панель CARBON ECO.
Этап 7.
Монтаж утеплителя на надземную частьЕсли утеплитель монтируется на заглублённую часть фундамента мастикой или крепежами, то на цокольную часть XPS приклеивается клей-пеной для экструзионного пенополистирола. Для такого крепления нужно снять глянцевое покрытие, которое мешает приклеиванию. Это можно сделать, например, ручным фрезерованием, используя пилу с мелким зубом или металлическую щётку.
Затем баллон с клей-пеной вставляется в пистолет, и после пары минут встряхивания пена наносится на плиту утеплителя. Для надёжного крепления достаточно нанести линию по периметру, отступив 2 см от края, и линию по центру. Нанесённому составу требуется 5–7 минут покоя, чтобы полимеризоваться и обеспечить наиболее прочную фиксацию.
Плиты XPS благодаря L-кромке стыкуются по схеме шип-паз, которая избавляет от сквозных швов. Но дополнительно можно пропенить швы теплоизоляции.
Приклеенному экструзионному пенополистиролу требуется дать сутки на окончательное схватывание, а потом утеплитель можно дополнительно механически зафиксировать пластиковыми дюбелями.
Их достаточно всего по 2–3 штуки на один лист, но лучше установить 5 — по углам и в центре.
Как защитить гидроизоляцию ленточного фундамента, если нет утеплителя?
Для защиты гидроизоляции применяют профилированную мембрану PLANTER Standard, изготовленную из полиэтилена высокой прочности. Структура с равномерным покрытием мембраны выступами высотой 8,5 мм равномерно распределяет давление грунта и эффективно справляется с точечными нагрузками.
При монтаже мембрана PLANTER укладывается по периметру выступами к гидроизоляции. Нахлёст полотен — не менее 100 мм. Защиту нужно механически зафиксировать выше уровня гидроизоляции: планка PLANTER Profile предотвратит попадание мусора и грунта между гидроизоляцией и мембраной. Между смежными планками лучше оставить зазор в 5–10 мм, а пространство от планки до стены заполняется полиуретановым кровельным герметиком.
Установленная мембрана также закрывается обратной засыпкой — и после этого фундамент готов к продолжению строительства.
Чек-лист основных элементов поможет понять как правильно делать ленточный фундамент
- Работа начинается с подготовки ровного основания. Тщательность трамбовки повлияет на надёжность всей постройки.
- Бетонную смесь можно изготовить своими силами, но лучше заказать готовую на заводе. В этом случае все пропорции будут соблюдены точно, качество — подтверждено сертификатами, а весь нужный объём доставят одновременно. Заливка в один заход важна для прочности конструкции.
- Уровень грунтовых вод влияет только на количество слоёв гидроизоляции. При низком уровне достаточно одного слоя, при высоком лучше уложить два. Но гидроизоляция нужна всегда.
- Фундамент необходимо утеплить. Это нужно для предотвращения теплопотерь в будущем строении и для защиты от разрушительного воздействия сил морозного пучения.
- Если теплоизоляции всё же нет, то гидроизоляционную плёнку всё равно следует защитить от повреждений и воздействия внешней среды. Например, профилированной мембраной PLANTER Standard.
Например, профилированной мембраной PLANTER Standard.Особенности ленточного фундамента
Нагрузка равномерно распределяется, и основание подходит даже для тяжёлых строений. Ленточный фундамент не боится морозного пучения и не проседает с течением времени.
Фундамент надёжен даже при закладке на неоднородных почвах и на любом грунте, кроме заболоченных территорий и торфяников.
Глубина заложения может меняться в широком диапазоне, обеспечивая устойчивое основание как для легких конструкций, так и для зданий с тяжелыми перекрытиями, цоколем, подвалом или подземным гаражом.
К особенностям монтажа ленточного фундамента также можно отнести:
- Для повышения прочности ленты обязательно должны быть замкнутыми, даже если над частью фундамента не будет стен.
- Необходимо заранее предусмотреть места закладки инженерных коммуникаций, обустроить раздвижку блоков, разрывы в ленте или установку гильз с герметизацией вводов.
- Требуется тщательная гидроизоляция. Причем гидроизолировать нужно не только ленту от внешнего слоя грунта, но и от кладки (используется горизонтальная изоляция), чтобы избежать капиллярного переноса влаги.
- Для заложения фундамента в неоднородных грунтах нужно предусмотреть усиление конструкции.
Виды ленточного фундамента
Фундаменты можно различать по способу построения:
- Монолитный ленточный фундамент. Монтаж — из цельного бетонного слоя с замкнутым арматурным контуром.
- Сборный ленточный фундамент. Ленту складывают из фундаментных строительных блоков, бутового камня или полнотелого кирпича.
Монолитная лента долговечней, но сложнее в монтаже. Сборный фундамент укладывается намного быстрее и при любой погоде, но менее устойчив к движению грунта.
По глубине заложения в грунт ленточные фундаменты бывают:
- Мелкозаглубленная бетонная лента.
Закладывается выше уровня промерзания почвы. Касательные силы морозного пучения не могут вытолкнуть такой тип фундамента с легким строением над ним. Такое основание подходит для легких конструкций — домов из дерева и бревен, каркасных строений, коттеджей из ячеистых блоков) — и для нестабильных грунтов. Одноэтажные каменные коттеджи также можно строить на таком фундаменте, но только на стабильной или слабопучинистой почвах.
- Ленточный фундамент глубокого заложения.
Монтаж конструкции производится ниже глубины линии промерзания грунта. Лента подходит для двух- или трёхэтажных каменных коттеджей, позволяет обустроить подвал и нивелировать серьезный перепад высот на участке. Такой фундамент требует тщательной гидроизоляции. Его нельзя монтировать на участках с высоким уровнем грунтовых вод.
Преимущества и недостатки ленточного фундамента
Вот какие преимущества есть у строительства с ленточным фундаментом:
- Простая технология возведения. Для монтажа ленты не требуется большого количества спецтехники и специалистов.
- Универсальность. Фундамент подходит как для легких строений, так и для тяжёлых.
- Прочность. Лента выдерживает значительные нагрузки от несущих конструкций, а также устойчива к подвижкам почвы.
- Долговечность. При качественной гидроизоляции фундамент из бутового камня может простоять более 150 лет, эксплуатационный срок железобетонного составит 50-70 лет, а кирпичного — 30-50 лет.
Для монтажа ленты не требуется большого количества спецтехники и специалистов.Из заметных недостатков ленточного фундамента — большой объем земельных работ при установке и необходимость точно следовать всем технологическим процессам, чтобы фундамент прослужил максимально долго. Поэтому иногда монтаж может быть достаточно затратным.
Как построить ленточный фундамент
ПОСЛЕДНЕЕ ОБНОВЛЕНИЕ: 5 января 2023 г. Редакционной коллегией
Резюме: Пошаговое руководство и видео, показывающее фундамент для здания или садовой стены: разметка, выемка и укладка ленточного фундамента.
Содержание
Строительство фундамента
Фундамент имеет решающее значение для любого здания; фундамент здания принимает на себя вес и распределяет его на почву под ним, предотвращая его опускание в более рыхлый несжатый грунт и повышая прочность и долговечность здания. Фонды по закону обязаны соответствовать определенным стандартам.
Прежде чем вы сможете начать кладку кирпичей (см. Строительство кирпичной стены), вам необходимо вырыть фундамент для стены. Они состоят из траншей, заполненных бетоном, и называются ленточными фундаментами. Необходимая глубина фундамента зависит от высоты стены и типа грунта. Чтобы построить стену выше 1,2 м (4 фута), вы должны обратиться за профессиональной консультацией.
Разметка и выемка ленточных фундаментов
- Для стен высотой до 1 м (3 фута 3 дюйма) потребуется фундамент глубиной не менее 150 мм (6 дюймов) (для однослойной стены) или 250 мм (10 дюймов) для двухслойной стены. стена.
- Если почва глинистая, необходимо добавить еще 100 мм (4 дюйма) к глубине фундамента.
- Фундамент должен заканчиваться на 150 мм (6 дюймов) ниже уровня земли и даже дальше в экстремальных климатических условиях, где необходима защита от мороза.
- Ширина фундамента должна быть на 200 мм (8 дюймов) шире стены — 100 мм (6 дюймов) с каждой стороны.
- Однако на рыхлых песчаных почвах фундамент должен быть на 400 мм (16 дюймов) шире стены.
- Для стен высотой всего в три или четыре ряда более подходящими могут быть более мелкие ленточные фундаменты или бетонные блоки.
- Разметьте участок стены на земле с помощью веревки, прикрепленной к колышкам, или с помощью профильных досок.
- Используйте лопату, чтобы врезаться в почву непосредственно под струной и выкопать траншею на требуемую глубину.
- Если почва особенно рыхлая, вскопайте немного глубже и заполните пространство уплотненной твердой сердцевиной.
Укладка ленточного фундамента
После того, как вы вырыли траншею, вам нужно будет уложить бетонный фундамент.
- Начните с забивания кольев на каждом конце траншеи до глубины фундамента. Вставьте дополнительные колышки с интервалом 1–2 м (3–6 футов) между ними. Убедитесь, что все колышки вбиты в землю вертикально.
- Поднимаясь по траншеи, поместите спиртовой уровень поверх кольев, чтобы проверить их горизонтальность. Внесите необходимые корректировки.
- Смешайте бетон в соотношении 1 цемент:5 балласт, добавив воду, чтобы получить консистенцию, которая должна легко литься, но не быть слишком влажной.
- Засыпать бетон лопатой в траншею до верха кольев. Разгладьте поверхность металлической теркой.
- Оставьте бетон затвердевать на 3 дня, прежде чем приступить к возведению стены.
Необходимые инструменты
- Колышки или профилированные доски
- Строка
- Лопата
- Духовный уровень
- Металлический поплавок
Необходимые материалы
- Бетон
Как строить ленточный фундамент видео
Краткое описание: видео о том, как построить ленточный фундамент своими руками.
Автор
Редакция
Редакция сайта lets-do-diy.com состоит из группы экспертов во главе с Марком Уилсоном. Мы создаем проекты DIY, статьи, руководства по стоимости и обзоры продуктов с 2008 года. Для получения дополнительной информации см. нашу страницу о нас.
- Калькулятор кирпича
- Строительство барбекю
- Строительство садовой стены из кирпича
- Швы кирпичной и блочной кладки
Строительство и проектирование ленточных фундаментов
Из этого руководства «Сделай сам» вы узнаете, как соорудить бетонные ленточные фундаменты для здания, что они из себя представляют, какой ширины они должны быть (толщина) и к кому вам нужно обратиться, чтобы проверить их, чтобы убедиться, что они соответствуют строительным нормам для фундаментов.
Включает удобную таблицу стандартных размеров фундамента, глубины фундамента и конструкции фундамента.
Что такое ленточные фундаменты?
Существует множество типов фундаментов. Различные грунтовые условия, близость деревьев, засыпанная земля, типы почвы, близость водостоков, скорость ветра — все это диктует форму, которую примет наш фундамент. В данном проекте речь пойдет только о ленточном фундаменте, наиболее распространенном и широко используемом. Здесь будет указано, где ленточный фундамент может быть непригоден. Ленточный фундамент – это просто полоса бетона, уложенная в траншею. Абсолютная минимальная толщина этой полосы составляет 150 мм.
Обратите внимание, что все приведенные здесь значения нагрузки могут не относиться к вашему проекту и должны быть проверены архитектором на месте. Могут потребоваться образцы почвы и тесты.
Когда можно использовать ленточный тональный крем?
Строительные нормы для фундаментов дают четкий перечень правил, которым подходят ленточные фундаменты.
Это зависит от стен, поддерживающих фундаменты, которые расположены по центру соответствующей полосы бетона:
- а) нет «усыпанного» грунта (привезенного грунта и т. д.) или большой разброс прочности грунта в зоне нагрузки (площадь пола конструкции или «нагрузка») или участков слабого грунта, которые могут вызвать разрушение фундамента
- b) ширина ленточный фундамент соответствует таблице 12 утвержденного документа А1/2 раздела Е1 строительных норм. (Эту таблицу можно найти ниже)
- c), d) и e) относятся к химическим веществам в почве и британским стандартам, которым должен соответствовать бетон, чтобы его можно было использовать в этих условиях. Мы займемся этим позже
- f) Толщина бетонной полосы равна или больше выступа от поверхности стены, но не менее 150 мм
- g) Верхний уровень ступенчатого фундамента перекрывает нижний уровень на удвоенную высоту ступени, на толщину фундамента или на 300мм. В зависимости от того, что больше
- h) Высота ступени не превышает толщины фундамента
- I) Фундаментная полоса выступает за грани любой опоры, контрфорса или дымовой трубы, образующих часть стены, по крайней мере, на так как он выступает за поверхность собственно стены
Ступенчатый фундамент
Ленточный фундамент
Если вы можете выполнить все вышеперечисленные требования, то с разрешения Строительной инспекции вы сможете использовать ленточный фундамент.
На что обратить внимание при использовании ленточного фундамента
Деревья
Существующие деревья потребляют значительное количество влаги из земли, что особенно важно для глинистых почв. Земля на самом деле будет подниматься и опускаться (даже без деревьев) в различных условиях, а в засушливое лето деревья будут продолжать вытягивать воду из земли, еще больше сжимая глину. Земля может подниматься и/или опускаться на 40 мм вокруг дерева между зимой и летом.
Там, где срублено дерево, в глинистых условиях земля может вздуться до 150 мм, так как корни больше не тянут воду из земли. Это, конечно, может повлиять на фундамент и любые стоки в корневой зоне дерева. Общепринятым практическим правилом является то, что там, где это возможно, и при использовании ленточного фундамента, конструкция должна быть удалена от дерева (деревьев) по крайней мере на высоту самого дерева. Британский стандарт 5837 предлагает принимать особые меры предосторожности (если только расследование не покажет, что они не нужны) в отношении фундаментов, которые должны быть построены на площади, равной ожидаемой высоте дерева в зрелом возрасте.
Там, где деревья стоят рядами, это может быть увеличено до 1,5-кратной высоты дерева. Эти меры предосторожности могут включать закладку фундамента или другие меры, которые строительный инспектор сочтет необходимыми. Также необходимо помнить, что мертвые деревья со временем сгниют под землей, что может привести к образованию впадин и ослаблению опоры.
Поперечное сечение корня дерева
Расстояние между деревом и зданием
Добыча полезных ископаемых
Если в этом районе когда-либо велась добыча полезных ископаемых, необходимо будет провести специальную проверку с местными властями относительно объема работ.
Размеры фундаментов определяются нагрузкой на них. Эта нагрузка распределяется по всему объекту и ложится на стены, которые фактически опираются на фундамент… Например, вес крыши, особенно тяжелой части конструкции, распределяется через стропильные фермы на стены здания. состав. То же самое и с подвесными полами внутри дома. Эта «нагрузка» рассчитывается для объекта, а фундамент проектируется в соответствии с ним.
Тем не менее, характер грунта будет иметь большое значение для этого критерия проектирования. Для этого в рамках СНиП на фундаменты составляется таблица, в которой указываются размеры фундамента на определенную нагрузку в определенных грунтовых условиях. Эта таблица называется Таблица 12 Минимальная ширина ленточных фундаментов и воспроизводится ниже.
Расчет нагрузки при проектировании ленточного фундамента
Нагрузка измеряется в ньютонах, единицах силы, которые рассчитываются путем умножения веса конструкции в килограммах на 9,81, число, которое, по сути, является максимальное давление гравитации будет оказывать на эту структуру.
Таким образом, для проектирования фундамента необходимо знать нагрузку здания, которая измеряется тремя способами:
- Статическая нагрузка : Это сила, приписываемая общей массе конструкции здания, как указано выше. , крыша и т.д. Это будет вес всех материалов, умноженный на 9.81, чтобы дать Ньютону.
- Вынужденная нагрузка : Это сила, которая будет воздействовать на недвижимость в виде людей, мебели и фурнитуры. В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоской крышей, а для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. .
- Ветровая нагрузка : Здесь так много переменных, что объяснение вычислений заняло бы целую вечность. Если вы достаточно увлечены, чтобы хотеть знать, расчеты «динамической силы» можно найти в BS CP3, Chapter 5 Part 2 (1972). Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустимо значение 1 кН/кв. м.
В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоской крышей, а для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. . Используя эти цифры, можно с достаточной степенью уверенности предположить (и учитывая состояние грунта, указанное в Таблице 12), что общая нагрузка от традиционного двухэтажного дома на землю не превысит 50 кН/м для бунгало такой же конструкции.
, не более 30кН/м.
Таблица 12 – Минимальная ширина ленточных фундаментов
ПРИМЕЧАНИЕ: Для колонны минимальной ширины ширина указана в мм для суммарной нагрузки в кН/м на несущую стену не более: 20кН/м, 30кН/м, 40кН/м , 50kN/m, 60kN/m, 70kN/m
| Type of Subsoil | Condition of Subsoil | Field Test Applicable | Minimum Width in mm | |
| Скала | Не уступает песчанику, известняку или твердому мелу | Для земляных работ требуется как минимум пневматический или другой механический отбойный молоток. | В каждом * случае – равна ширине стены. Деревянный колышек, квадратный 50 мм трудно вбить за 150 мм | *250 – *300 – *400 – *500 – *600 – *650 |
| Глина или песчаная глина | Жесткая | Нельзя формовать пальцами, требуется кирка/пневматическая/механическая лопата для демонтажа | *250 – *300 – *400 – *500 – *600 – *650 | |
| Глина или песчаная глина | Твердая | Можно формовать путем сильного давления пальцами и ручной выемки с помощью черенка или лопаты | *300 – *350 – *450 – *450 – *600 – *750 – *850 | |
| Песок / Алевритовый песок / Глинистый песок | Сыпучий | Можно копать лопатой. Деревянный колышек квадрат 50 мм легко забивается | *400 – *600 – Далее должен быть указан проектировщиком/архитектором/инженером | |
| Ил / Глина / Песчаная глина / Алевритовая глина | Мягкая | Довольно легко формуется пальцами и легко выкапывается | *450 – *650 – Далее должно быть указано проектировщиком/архитектором/инженером | |
| Ил / Глина / Песчаная глина / Алевритовая глина | Очень мягкая | Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке | *600 – *850 – Далее должен быть указан дизайнером/архитектором/инженером |
Глубина начала фундамента должна быть определена местными властями, которые примут решение в зависимости от состояния грунта.
После определения состояния грунта, расчета нагрузок и определения ширины фундамента необходимо определить глубину бетона.
Это невероятно сложная процедура для обычных смертных, включающая расчеты пробивного сдвига (склонность груза пробить отверстие в бетонном основании) и растяжения (склонность основания прогибаться под весом), расчеты прочности заполнителей на раздавливание.
и всевозможные математические процедуры.
Прочность на раздавливание бетона в большинстве бытовых фундаментов составляет 15-20 ньютонов на квадратный мм. Номинальная смесь для фундамента дома называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 крупнозернистого гравия. См. наш проект по смешиванию бетона для получения дополнительной информации и расчетных таблиц.
Во всех случаях окончательные решения о ширине и глубине ленточного фундамента принимаются местными властями. стены до края фундамента.
Это указано на диаграмме ниже, но глубина бетона никогда не будет меньше 150 мм. В некоторых случаях в ленточный фундамент может быть введена арматурная сталь, чтобы обеспечить меньшую глубину бетона. Это будет проектная ситуация.
Следует также помнить, что при возведении фундамента из блоков и/или кирпичной кладки в траншее должно быть место, чтобы стоять и строить.
В грунтах с требуемой несущей способностью или выше считается нормальной практикой закладка бетонных ленточных фундаментов шириной 600 мм и глубиной 250 мм.
Это покроет почти все возможные варианты строительства дома, и если планируется только один этаж, возможность расширения по вертикали не удаляется.
Разметка здания значительно упрощается, если фундамент шире, а не уже, и допускает погрешность при земляных работах. Так же стоит отметить, что 600мм это стандартный размер ковша экскаватора!
Выбор заполнения траншеи фундамента бетоном теперь предоставляется в большинстве случаев. И в большинстве случаев это гораздо дешевле сделать. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли, вместе с задействованными материалами, как правило, превышает стоимость заливки бетона на требуемую высоту, которая в большинстве случаев находится в пределах двух рядов кирпичей от готового основания. уровень.
На приведенной ниже схеме показана базовая конструкция ленточного фундамента. Стены, построенные под землей, испытывают давление земли в обоих направлениях и рассматриваются как подпорные стены.
Поэтому в большинстве жилых зданий этого типа указывается, что любая полость должна быть заполнена слабой бетонной смесью (необходимо указать, обычно 8 щебня = 1 цемент) до готового уровня земли и во всех случаях на 150 мм ниже уровня влагостойкий курс.
