Как делать кровлю: пошаговое руководство к действию с видео

Как правильно сделать крышу дома, как смонтировать и поставить, какая бывает кровля, смотрите фото +видео

1. Разнообразие современных крыш
2. Стройматериалы для постройки крыши
3. Элементы стропильной системы
4. Угол наклона скатов крыши
5. Как измерить уклон кровли
6. Минимальные уклоны и кровельные покрытия
7. Шпренгельная кровельная система
8. Обустройство крыши с теплоизоляцией
9. Создание вентилируемой крыши
10. Создание вентиляционного зазора на крыше
11. Расчет бруса для создания вентзазора
12. Обустройство мест примыкания труб

Решить задачу как правильно сделать крышу дома, чтобы она прослужила долго без ремонта, поможет домовладельцу информация в интернете и техническая литература на данную тему. Нужны определенные навыки и знания об отдельных элементах конструкции крыши, ее узлах и деталях, о видах материала и технологии проведения работ по обустройству покрытия кровли.

Привычное представление относительно того, какие бывают крыши домов, на сегодняшний день претерпело большие изменения. Архитектурные и дизайнерские решения, касающиеся формы скатных кровель, отличаются разнообразием и непривычным видом, подтверждением чему является фото. При необходимости под крышей можно создать дополнительное помещение, называемое мансардой, которое используют под жилые или хозяйственные цели (читайте: «Какие бывают виды кровли: разнообразие вариантов»).

Современные крыши делают плоскими и скатными, одноцветными и разноцветными, с чердаками и без них, из разных кровельных материалов и даже используют солому (см. : «Соломенная крыша своими руками — особенности устройства»). При разработке проектов специалисты классифицируют кровли на наклонные (скатные) и те, что не имеют уклона. Плоские крыши подразумевают наличие небольшого угла наклона – не более 5 градусов.

В действительности геометрических конструкций крыш больше и выбор во многом зависит от предпочтений застройщика.

При проектировании здания форма скатной кровли во многом зависит от его архитектурного облика и предназначения подкровельного пространства. Это может быть как ровный скат, так и ломаная причудливая конструкция с разнообразной кривизной.

Стройматериалы для постройки крыши

После выбора формы крыши необходимо определиться с материалом, из которого будет создаваться поверхность кровли и стропильная конструкция, и рассчитать его количество. Самым прочным считается покрытие из черепицы, но она по сравнению с металлическими листами и шифером весит намного больше за счет того, что делают ее из обожженной глины. Выбор материала в дальнейшем отразится на долговечности крыши.

Для постройки системы стропил потребуется приобрести пиломатериалы из натуральной древесины – брус, доски, рейки, а для этого надо знать, как посчитать объем леса. Также необходимо купить пленку для гидроизоляции, теплоизоляцию, крепежные изделия, в том числе саморезы и гвозди.

Расход материалов также зависит от размеров дома, сложности конструкционного решения крыши и вида покрытия.

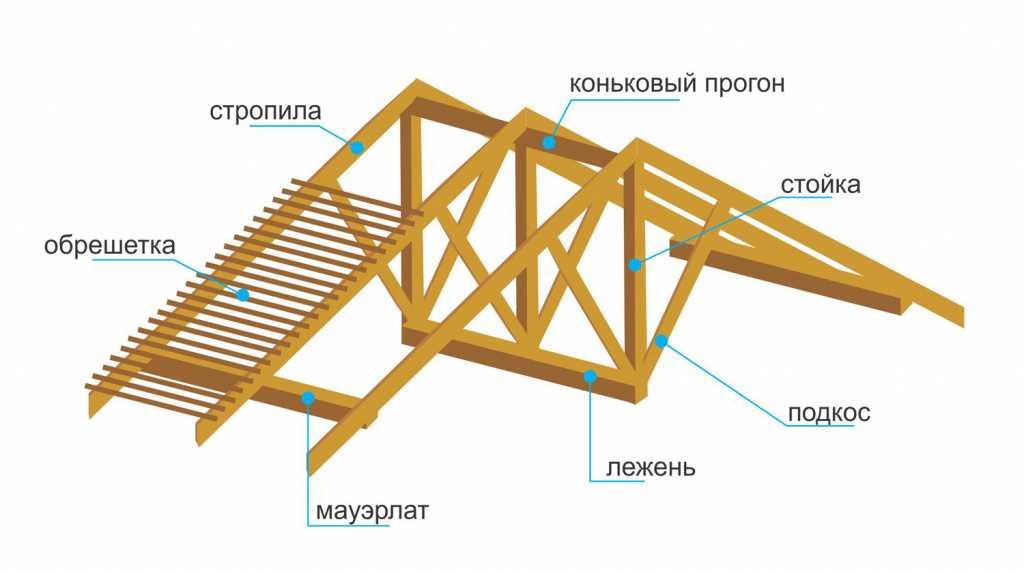

Элементы стропильной системы

Главной деталью стропильной системы является стропило. Кроме этого конструкция содержит следующие основные элементы:

• Мауэрлат — для него используют брус, изготавливаемый из хвойных пород деревьев. Он необходим для соединения кирпичной, бетонной, а также металлической частей здания и стропильной системы. Передает нагрузку от веса крыши на стены постройки. Наиболее часто используемыми размерами мауэрлата считаются 150х100 миллиметров, либо 150х150 миллиметров, гораздо реже можно встретить брус с сечением 100х100 или 200х200 миллиметров.
• Лежни – необходимы для снятия весовой нагрузки с перекрытия, которая передается от кровельной конструкции посредством стоек. Таким образом, влияние веса крыши перенаправляется на большую площадь. Размер лежней зависит от параметра стоек. Главное, чтобы стойка полностью опиралась на лежень;

• Стойки – выполняют функцию столбиков, которые поддерживают прогон и опираются на лежни.
• Прогон — представляет собой брус из натуральной древесины, он не дает стропилам прогибаться. Данный элемент крыши дома применяют в стропильной конструкции, когда используются тяжелые кровельные материалы на длинных скатах.
• Стропило – главная деталь каркасной системы, с его помощью строят скелет крыши. Невозможно просчитать конструкцию кровли и составить проект без расчета размеров стропил.

Угол наклона скатов крыши

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Уклон кровли вычисляют относительно линии горизонта в процентах или градусах. Перевод из одной единицы измерения в другую отражается в специальной таблице. Информация, как правильно сделать крышу дома и выбрать кровельный материал, поможет определиться с углом наклона скатов. Для каждого вида покрытия крыши имеется нормативная минимальная величина уклона. Читайте также: «Как строить крышу».

Зависит уклон от параметров стропильной конструкции (ее высоты) и ширины здания, поэтому крыши бывают:

• с маленьким наклоном;
• со средним уклоном;
• с сильным наклоном.

Также на величину уклона скатов влияет:

• дизайнерское решение относительно оформления здания и его внешнего вида;
• вид кровельного материала, поскольку для каждого из них существует рекомендуемый угол наклона;
• способность конструкции крыши противостоять ветровым нагрузкам и атмосферным осадкам. Чем сильнее в данной местности ветер, тем меньше должен быть уклон скатов. В противном случае с увеличением угла наклона уменьшается сопротивляемость ветру и повышается парусность – в результате чего крышу может просто снести. С другой стороны на крутом скате снег и дождь долго не задерживаются в отличие от кровли, имеющей минимальный угол наклона.

Как измерить уклон кровли

В технической документации (на чертежах и схемах) уклон крыши принято обозначать буквой «і». Как уже говорилось, измеряют его в процентном выражении или в градусах. Узнать угол наклона можно либо путем математического расчета, либо пользуясь геодезическим прибором под названием уклономер. Также для измерения уклона крыши пользуются электронными и капельными уровнями с уклономерами.

Когда такого прибора нет, производят математические вычисления. Для этого потребуется знать расстояние от конька до карниза крыши по вертикали (H) и длину отрезка между верхней и нижней точкой ската по горизонтали (L). Формула для расчета угла наклона ската выглядит следующим образом: i = H:L. Полученный результат в процентах узнают, умножив его на 100.

Минимальные уклоны и кровельные покрытия

До того как правильно делать крышу, выбирают кровельное покрытие, исходя из уклона ската кровли.

Согласно нормативной документации, минимальный наклон должен составлять:

• для поверхности из битумных рулонных материалов, уложенных в 3 или 4 слоя – от 0 до 3 градусов или 5 процентов;
• для кровли, выполненной из битумных 2-слойных рулонных покрытий, не более 15%;
• если используется шифер – 9 градусов или 16%;
• для покрытия из ондулина — минимум 5 градусов;
• когда применяется керамическая или битумная черепица, минимальный наклон должен составлять 11 градусов;
• в случае использования металлочерепицы – около 14 градусов.

Шпренгельная кровельная система

Шпренгельными системами называют стержневые конструкции, которые устанавливают в дополнение к основному несущему каркасу для его усиления и придания ему большей жесткости. В качестве таких систем обычно используют фермы, которые изготавливают из металла или натуральной древесины.

В деле усиления конструкций шпренгели получили широкое применение. Читайте также: «Как сделать крышу дома своими руками – понятная пошаговая инструкция».

Элементы шпренгельной системы подразделяются на детали, на которые оказывается:

• основная нагрузка;
• ближайшая местная нагрузка;
• нагрузка, которая относится как к стропильной конструкции, так и к шпренгелю.

Обустройство крыши с теплоизоляцией

Нормативы, определяющие как правильно сделать кровлю, предусматривают создание изоляционных слоев для обеспечения надежной защиты внутренних помещений здания.

Кровельный «пирог» выглядит следующим образом:

• первый слой, самый нижний – пароизоляция, она необходима для защиты утеплителя;
• второй слой – теплоизоляционный материал;
• третий слой – гидроизоляционная пленка;
• четвертый слой (финишный) — кровельное покрытие.

Специалисты советуют прежде, как смонтировать кровлю, поместить утеплитель между стропилами. Чаще всего используют минеральную вату, поскольку она отличается долговечностью, экологической безопасностью, легкостью, устойчивостью к изнашиванию. Пенопласт наоборот не рекомендуется к применению по причине высокой токсичности и огнеопасности. Слой укладываемого теплоизоляционного материала в зависимости от климатических условий должен составлять от 5 до 10 сантиметров.

Создание вентилируемой крыши

При создании теплой крыши требуется обеспечить вентиляцию подкровельного пространства, между утеплителем и кровлей. Вызвано это в первую очередь необходимостью:

• предотвращения образования конденсата на обрешетке со стороны холодного чердачного помещения;
• обеспечения естественного движения воздушных масс на чердаке, путем создания вентиляционных отверстий, вытяжных шахт, специальных вентиляционных окон и т. д.;
• удаления влаги со слоя теплоизоляции и деревянных элементов конструкции крыши;
• снижения возможности образования наледи на поверхности кровли.

Чтобы обеспечить вход воздуха, на нижней поверхности карниза делают зазоры, суммарная ширина которых не может быть меньше 20 миллиметров, если подшивка выполнена из дерева. Когда она сделана из пластикового сайдинга или алюминия, для подшивки необходимо использовать материалы с перфорацией.

Для того чтобы воздух, циркулировать которому помогает разность в давлении, мог покинуть подкровельное пространство, устраивают вытяжной вентиляционный выход в направлении от конька к карнизу. Его делают на расстоянии примерно одного метра от конька.

Создание вентиляционного зазора на крыше

Вентиляционный зазор – это составной элемент системы вентиляции пространства под кровлей. Он представляет собой щель, находящуюся между гидробарьером и кровлей – по ней циркулирует воздух в направлении от карниза к коньку, аэраторам, дефлекторам и другим вентиляционным выходам, которые находятся на скате в верхней части.

Создать вентзазор можно с использованием контр-рейки (бруса из хвойных пород деревьев), имеющего размер 50х50 миллиметров, поскольку по ширине стропила сечение равно 50 миллиметрам. Нижний зазор под настилом по длине конструкции составлять должен не меньше 100 миллиметров.

Расчет бруса для создания вентзазора

Высота вентканалов и размеры входных отверстий для вентиляции делают в зависимости от угла наклона ската и влажности внутренних кровельных слоев. Если уклон крыши не превышает 5 градусов, тогда высота вентканала должна быть равна 100 миллиметрам, когда он составляет от 5 до 25 градусов – 60 миллиметров. В том случае, если размер наклона 25-40 градусов – 50 миллиметров, когда угол превышает 45 градусов – более 40 миллиметров. Приведенные значения актуальны при длине ската до 10 метров. Если этот параметр больше, тогда высоту вентиляционного зазора необходимо увеличить на 10% или предусмотреть монтаж аэрационных патрубков. Такой параметр вентзазора как высота одновременно является размером бруска для контррейки. Стандартно длина брусков составляет 3 метра.

До того как поставить крышу на дом полностью, поверх гидроизоляции, установленной на стропила, монтируют контррейку с помощью 90-миллиметровых ершенных гвоздей, их забивают на расстоянии примерно 5 сантиметров от края, соблюдая промежуток не более 50 сантиметров.

Как обустроить свесы крыши, детали на видео:

Обустройство мест примыкания труб

Обустройство обхода мест нахождения труб для разных кровельных покрытий отличается. Оно выполняется с использованием комплектующих изделий для кровли. Сделать правильно и эстетично примыкание кровельных материалов к трубам – мероприятие особо важное. Подрезать шифер или черепицу нетрудно, больше проблем вызывает монтаж примыкания, ведь нельзя допустить возникновения в дальнейшем протечек.

Например, для металлочерепицы или металлопрофиля и аналогичных материалов применяют металлические планки примыкания в соответствии с цветом покрытия. Для крыш, выполненных их листов шифера, используют более дешевые комплектующие из оцинковки.

В случае укладки на кровлю битумной черепицы примыкание к трубе обеспечивает ендовый ковер. Для натуральных черепиц применяют специальную клейкую ленту вместе с металлическим фартуком в соответствии с цветом покрытия для крыши. Читайте также: «Как сделать крышу дома своими руками – пошаговое руководство, инструкция по монтажу».

Как сделать крышу на бане своими руками

В большинстве случаев бани имеют небольшие размеры, крыши на таких зданиях не очень сложные с инженерной точки зрения. Сегодня используются плоские, односкатные и двухскатные крыши (обыкновенные или вальмовые), некоторые застройщики желают сделать мансарду. Мы пошагово расскажем о строительстве наиболее универсальной наклонной двухскатной крыши, а потом кратко остановимся на остальных вариантах крыш, их преимуществах и недостатках.

Как сделать крышу на бане

Для расчетов по нагрузке следует придерживаться требований СНиПа 2.01.01-82, в котором есть данные по максимальным снежным и ветровым нагрузкам для каждой климатической зоны нашей страны.

Карта снеговых нагрузок

СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ И ГЕОФИЗИКА СНиП 2.01.01-82

СНиП 2.01.01-82

Эти данные служат основанием для выбора угла наклона скатов, линейных размеров и конкретного устройства стропильной системы. Для точных расчетов нужно обладать специальными знаниями, если таковые отсутствуют – не проблема. Посмотрите крыши уже стоящих бань (проверенных временем) и в общих чертах «скопируйте» понравившиеся существующие кровельные системы для своей бани.

Резная крыша бани в традиционном стиле

Содержание материала

Наклонные двухскатные крыши. Расчеты и подготовка к работе

Начинать работы нужно с промеров бани, проверки укладки верхнего венца и заготовки материалов.

Стропильная система

Стропильная система, укрепленная ригелем

Двускатная крыша – узлы

Шаг 1. Проверьте параметры сруба по длине и ширине, в плане сруб должен быть прямоугольным.

Важно! Обратите внимание на горизонтальность верхнего венца, для этого используйте обыкновенный гидроуровень – работать с ним легко, а по точности он оставляет далеко позади самые «навороченные» лазерные приборы. Только при одном условии – если в шланге не будет воздушных пробок. Стандарты устанавливают максимальное отклонение по горизонтальности в пределах не боле одного сантиметра на пять погонных метров. Если у вас вышло в пределах 2-х сантиметров – не проблема, если больше – придется выравнивать мауэрлатом или потолочными балками (если они еще не установлены).

Обратите внимание на горизонтальность верхнего венца

Гидроуровень

Шаг 2. Заготовьте материалы. Стропила для бань можно делать из бруса сечением 50×100 мм. Для всех видов мягких кровель нужно делать сплошную обрешетку, подойдет листовая фанера и плиты ДВП или ОСП, можно пользоваться материалом б/у. Для балок перекрытия берите брус сечением 100×100 мм.

Брус 50х100 мм

Фанера

Шаг 3. Определите угол наклона скатов. Можно вспомнить школьные уроки математики, замерить ширину бани и высоту крыши. Потом ширину разделить надвое, с помощью теоремы Пифагора (квадрат гипотенузы равняется сумме квадратов катетов) определить длину стропил. Мы решили не перегружать вас и даем готовую таблицу для различных наиболее часто используемых вариантов.

Угол наклона крыши и полезная площадь мансарды

Угол кровли в зависимости от климатических условий

Возможные материалы для кровли в зависимости от наклона крыши

Определение угла наклона двухскатной крыши

Высота/половина пролета	Угол наклона скатов, град.
0,27	15
0,36	20
0,47	25
0,58	30
0,70	35
0,84	40
1	45
1,2	50
1,4	55

Показатели нормативной снежной нагрузки по зонам

Климатическая зона	Показатель
I климатическая зона	80 кг/м²
II климатическая зона	120 кг/м²
III климатическая зона	180 кг/м²
IV климатическая зона	240 кг/м²
V климатическая зона	320 кг/м²
VI климатическая зона	400 кг/м²

Для примерной ориентировки нужно знать, что Астрахань располагается в первой зоне, в шестой зоне находится Печора, а Московский регион расположен в третьей зоне. Теперь можно приступать к установке стропильной системы.

Установка двухскатной стропильной системы

Установка двухскатной стропильной системы. Схема в разрезе

Не устанем повторять: для новичков спешка и невнимательность – главные враги. Прежде чем браться за пилу или молоток, нужно несколько раз проверить разметки и правильность своего решения.

Шаг 1. Если нет балок перекрытия, нужно их установить, используйте такой же брус, как применялся и для сруба (100×100 мм). По длине он должен быть на 60 см больше, чем ширина бани. По 30 см с каждой стороны подобьются ветровыми досками.

Деревянные балки перекрытия

Деревянные перекрытия

Обратите внимание, есть ли фундамент под перегородкой между баней и предбанником. Есть – стена несущая, можно брус перекрытия делать из двух частей с опорой и на перегородку.

Расстояния между брусьями делайте по метру. Во-первых, это наиболее универсальный размер, во-вторых, на концы этих брусьев можно делать упор стропильных ног, для них также расстояние в один метр подойдет.

Правила расположения распорных досок и балок перекрытия

Шаг 2. Проверьте положение верхнего венца сруба, горизонтальность соблюдена – отлично. Нет – поправьте во время установки балок перекрытия, в нужных местах брус необходимо запилить немного больше/меньше в зависимости от конкретного размещения.

Шаг 3. Подготовка стропильных ног.

Размеры и вид стропильной ноги при подготовке

Одна из наиболее важных, сложных и ответственных операций. Стропильные ноги лучше собрать на земле, подать на перекрытие и там уже их устанавливать. Если у вас маловато практического опыта – настоятельно советуем сделать из досок шаблон, проверить его размеры непосредственно на бане, и, если все нормально, точно по нему собирать все стропильные ноги.

Для разметки и подрезания стропил используйте шаблон

Шаг 4. Подайте собранные стропила на баню, приступайте к установке. Для бани с размерами не более 5х5 метров стропильную систему можно делать без дополнительных упоров, связку можно выполнять только в верхней части стропил ригелем.

Схема конькового соединения стропильной системы

На схеме поазано месторасположение ригеля

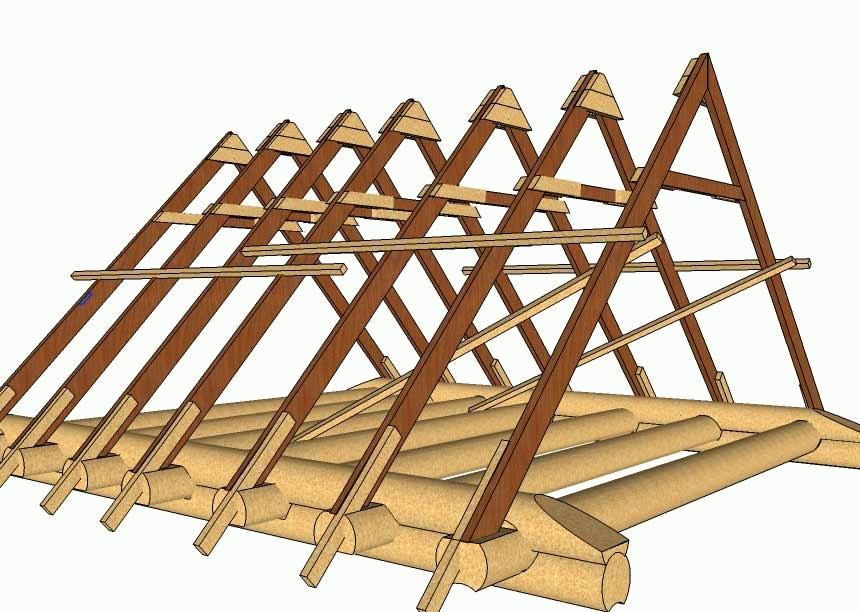

Стропильная система двускатной крыши

Раньше все стропила в месте установки на венец зарубывались (или запиливались), сейчас многие строители пытаются обойтись без этой операции и используют для крепления металлические уголки на саморезах. Мы бы не советовали использовать уголки в качестве основного крепежа. Стоит все-таки сделать посадочные места и только для усиления дополнительно закрепить металлическими уголками. Посадочные места – выемка на 1/3 толщины бруса в месте соединения с верхним рядом сруба или мауэрлатом.

Разметка посадочного места

Шаблон для разметки

Размеченное посадочное место выпиливается лобзиком

Вид установленной стропилы

Значения шага между стропилами

Узлы конькового соединения стропил без опоры на прогон

Шаг 5. Установка стропил. Напомним, что для стропил использовались брусья 50х100 мм. Самостоятельно стропильную систему не установить, придется звать помощников. Если они уже имели отношение к подобным работам – вам повезло, если нет – нужно брать всю ответственность на себя. Поставьте сначала крайние стропильные ноги, выставьте по уровню вертикальное положение и временно зафиксируйте в таком состоянии любыми подручными материалами.

[adrotate group=»5″]

Установка стропил

Схема монтажа стропил и положения работников

Натяните между ними нити с двух сторон. Одну на коньке и по одной с каждой стороны. Все оставшиеся стропильные ноги выставляйте по нитям. Надежно фиксируйте стропила к мауэрлатам, временно крепите между собой стропильные ноги длинными досками или рейками. Это будет удерживать их в заданном положении до тех пор, пока не сделается обрешетка. Доски или рейки для временной фиксации прибивайте с внутренней стороны стропил.

Трехшарнирная треугольная арка с бабкой

Учтите – сомневаетесь в своих способностях и устойчивости стропил – поставьте под конек упоры (бабки). Для того в коньке должен быть установлен прогон, его будет держать бабка. Нижний конец бабки упирается в балки перекрытия или лежень. Нужно иметь в виду – если будут бабки, то сделать чердачное помещение жилым весьма проблематично. Учитывая небольшие размеры бани, использовать стойки и подкосы для усиления стропильной системы нет надобности.

Стропила

Устранение неровностей мауэрлата

Рассмотрим еще самый «плохой» и трудный вариант – во время проверки размеров сруба обнаружились большие отклонения по горизонтали в углах строения. Придется плоскость выравнивать с помощью мауэрлата. Как это делается?

Шаг, №№	Описание действий
Шаг 1. Проверяем ровность мауэрлата	Узнайте разницу высоты по углам, на эту величину нужно будет стесать топором брус мауэрлата.
Шаг 2. Шнур отбивочный	Положите брус на ровный участок и при помощи нити с синькой отбейте линию по размерам. Она будет под углом к плоскости, значение угла пропорционально отклонению по горизонтали, проделайте такую же операцию с противоположной стороны.
Шаг 3. Распил бруса	Переверните брус набок, подложите под низ подкладки высотой 20–30 сантиметров и топором осторожно стешите лишнюю толщину. Не бойтесь, что тесанная поверхность будет не очень ровной. Во-первых, утеплитель все компенсирует. Во-вторых, для мауэрлата это не критично.
Шаг 4. Крепление мауэрлата	Уложите мауэрлат на верхний венец и надежно закрепите его. Фиксировать нужно нагелями. Очень важно – если венцы сруба можно фиксировать и металлическими, и деревянными нагелями, причем, они должны обязательно иметь зазор, то с мауэрлатом так не поступают. Крепится он только металлическими нагелями, которые максимально плотно вбиваются в отверстия. Берите более длинные нагели, они должны проходить хотя бы сквозь три ряда сруба. Далее стропильные ноги устанавливаются вышеописанным способом.

Видео – Монтаж крыши на бане

Покрытие крыши

Обрешетка зависит от кровельного материала. Для металлических листов расстояние между брусками 30-35 сантиметров, бруски 25×50 мм, для мягких кровель обрешетка должна быть сплошной. Кровельные материалы прибиваются по обычной технологии, не забывайте особое внимание уделять первым рядам, от правильности разметки зависят конечные результаты. Иногда приходится переделывать, а это долго, неприятно и дорого.

Обрешетка под металлопрофиль

Обрешетка крыши под шифер

Как правильно сделать обрешетку

Фронтоны забейте досками, есть желание – оставьте место под оконный проем. В чердачном перекрытии следует предусмотреть лаз. Установите систему отвода дождевых и талых вод, прибейте ветровые доски.

Устройство обрешетки фронтона

Обшивка фронтона сайдингом – схема

Зашивка фронтона вагонкой

Последний треугольник крепится без саморезов, только на нижнем замке сайдинга. Если фротнто зашивается доской, последний треугольник следует прибить гвоздями во избежание деформаций

Утепленная крыша

На банях такое встречается редко – слишком небольшие размеры строения. Если есть желание – утепляйте. Лучше использовать минеральную вату толщиной не менее десяти сантиметров, в противном случае эффект от утепления будет стремиться к нулю. Со стороны кровельного покрытия утеплитель должен защищаться гидробарьером, со стороны чердачного помещения выполняется защита паробарьером. Это специальные ткани, реализуются в строительных магазинах. Утеплитель можно закрыть гипсокартоном, листовой фанерой, плитами ОСП, натуральной или пластиковой вагонкой. Каждый материал имеет свои достоинства и проблемы, выбирайте по своему усмотрению и с учетом наполненности кошелька.

Цены на плиты ОСП

плиты ОСП



Для мансарды окна необязательно делать на крыше, – это дорого и долго, можно с двух сторон установить большие окна на фронтонах. Света будет достаточно, а экономия по времени и деньгам приличная.

Теплоизоляция

Схема утепления крыши из металлочерепицы

Теперь следует немного остановиться на других типах крыш, используемых на банях.

Цены на металлочерепицу

металлочерепица



Плоские крыши

Плоская крыша

Плоские крыши

Угол наклона ската в пределах 10÷15°, конкретные данные зависят от ширины бани и климатических условий региона. Наименее подходящая крыша, существует большая вероятность образования протечек. Зато ставить ее легко, обходится конструкция дешево. Практическая рекомендация – не стоит использовать такие крыши для северных районов и для бань шире 4 метров. Для подъема ската с одной стороны можно использовать дополнительные брусья или их куски, щели потом забиваются досками. Нагелями фиксировать необязательно, достаточно металлических заводских или самодельных уголков или скоб из арматуры / катанки Ø5÷10 мм.

Строение пирога плоской кровли

Наклонная односкатная

Отличается от плоской увеличенным углом наклона. Благодаря большему углу можно в качестве кровельных покрытий применять и гибкую черепицу. С наклонной крыши лучше сходит вода и снег, понижаются риски механических повреждений. На отдельно стоящих банях наклонные односкатные крыши используются редко, дизайнерский вид и функциональность далеки от пожеланий заказчиков. Чаще всего такой тип крыши можно увидеть на банях, вплотную примыкающих к другим зданиям. Делать крышу несложно, стропила упираются одним концом на верхний венец сруба, второй конец имеет упор на прогон и бабки. Для бабок следует установить боковые распорки из брусьев. Все остальные операции по установке кровельных покрытий идентичны вышеописанным.

Наклонная крыша

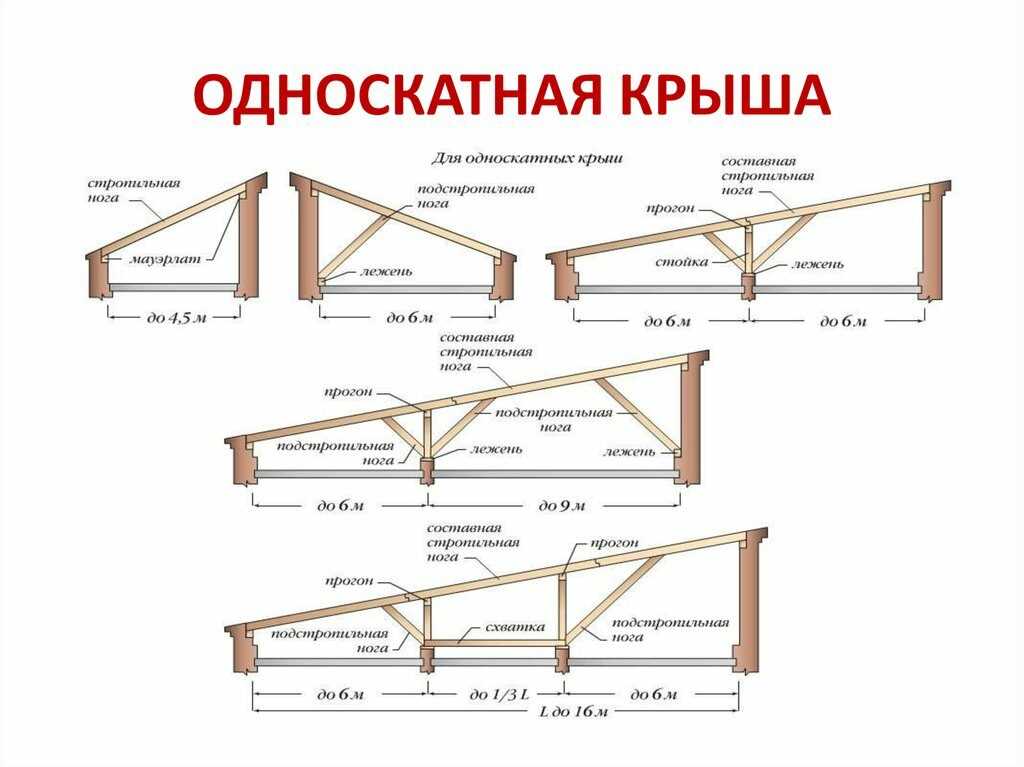

Конструкция стропил односкатной крыши и шаг

Вальмовая крыша

Имеет четыре ската, два торцевых треугольных по контуру, фронтальные трапецеидальной формы. Довольно сложная по устройству стропильной системы, применяется на больших сооружениях. Если боковые скаты заканчиваются, не доходя до карниза, крыша полувальмовая. Вальмовая крыша уменьшает объем чердачного пространства, для мансард не применяется. Чердак может использоваться для обыкновенных бытовых потребностей.

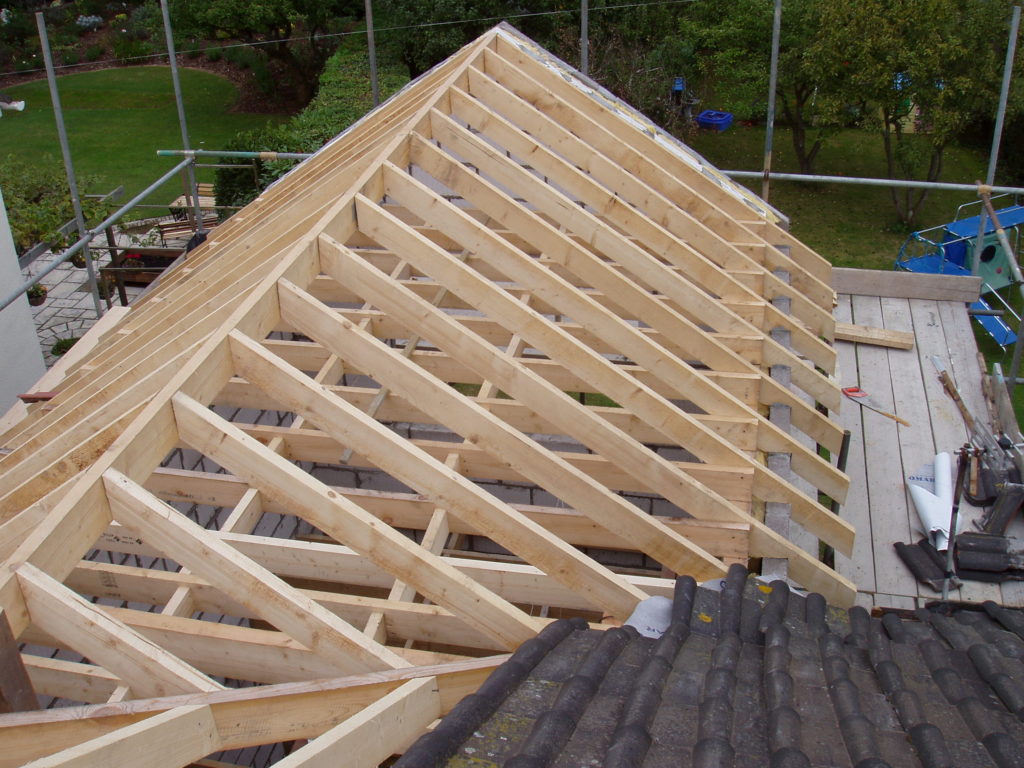

Вальмовая крыша

Как устроена вальмовая крыша

Чертеж вальмовой крыши

Неравносторонняя крыша

Очень интересный, довольно простой и дешевый вариант. За счет увеличения длины одного ската вы получаете около бани веранду – есть место для отдыха после парной. При ее устройстве нужно по максимуму уменьшить угол наклона скатов или делать крышу односкатной наклонной. Первый вариант имеет несколько недостатков, назовем только два главные из них. Во-первых, малая высота бани значительно уменьшает размеры веранды или снижает ее высоту. Во-вторых, малый угол наклона скатов делает использование чердачного пространства весьма проблематичным. Подумайте, стоит ли ставить такую довольно сложную и малофункциональную крышу? Мы рекомендуем использовать вариант односкатной наклонной. Рассмотрим подробно процесс строительства этой крыши.

Двухскатная крыша для бани

Двускатная крыша неравносторонняя

Еще несколько важных моментов. Если для обычной крыши расстояние между стропилами должно быть в пределах одного метра, то для нашего варианта такие размеры не подойдут, расстояние между стропилами нужно увеличить хотя бы до 1,5 метра. Еще одно. Значительно увеличивается длина стропил, приобрести материал такой длины очень сложно, а иногда и невозможно. Приходится их соединять для удлинения. Как это делать?

Название	Сращивание стропил — описание	Схема
Сращивание стропил встык	Стропила с обеих сторон стягиваются обрезками брусьев при помощи саморезов или гвоздей. Длина обрезков не менее 50 см, дина метизов не менее 150 мм.	Сращивание стропил встык
Сращивание внахлест	Одно стропило накладывается на другое, длина нахлеста ≈ 50 см.	Сращивание внахлест

Этапы строительства крыши

Есть некоторые особенности в строительстве такой крыши, рассмотрим все пошагово.

Шаг 1. Составление предварительного проекта.

Вам нужно определить минимальную высоту веранды и привязать ее к углу наклона ската. Эти работы нужно выполнять с помощником. Высота веранды в самой низкой точке должна составлять 180÷190 см. Возьмите брусок такой длины, прибейте в торце гвоздь и закрепите на нем один конец веревки. Второй конец будет держать помощник на перекрытии бани. Брусок передвигать ближе и дальше от стены бани и одновременной смотреть, под каким углом находится веревка. Делайте угол наклона не менее 15°. Если оптимальное положение стропил найдено – замерьте расстояние стропил до противоположной стены бани и расстояние от вертикального бруска до фасадной стены.

[adrotate group=»5″]

Односкатная крыша с верандой

Шаг 2. Нужно сделать столбчатые фундаменты под вертикальные опоры. К этой работе подойдите очень ответственно, столбчатые фундаменты заливайте обязательно на песчаную подушку для предупреждения явлений вспучивания. «Играют» столбики – «играет» стропильная система, а это очень неприятное явление. Опалубку в земле делать не стоит, зато желательно забетонировать анкер для столбика. Для анкера используйте строительную арматуру, в бетоне ее длина должна быть не менее двадцати сантиметров, снаружи достаточно десяти. Сложно делать анкер – в дальнейшем зафиксируете вертикальные опоры металлическими уголками.

Столбик фундамента

Шаг 3. После застывания бетона можно устанавливать опоры. У вас уже есть длина, отрежьте балки с запасом в несколько сантиметров. Запас делается в связи с тем, что точно выровнять бетонные столбики намного сложнее, чем сделать одинаковое горизонтальное положение их верхних концов. Между балками и бетоном обязательно уложите гидрозащиту.

Гидроизоляция столбчатого фундамента

Цены на гидроизоляцию

гидроизоляция крыши



Шаг 4. Установите все опоры, временно закрепите их любыми подпорками. При помощи гидроуровня на крайних столбиках сделайте отметки по высоте, натяните межу ними нить. Выровняете высоту всех остальных столбиков по нити. Окончательно зафиксируйте опоры.

Вариант крепления столба

Шаг 5. Монтаж стропил. В связи с тем, что расстояние между стропилами увеличено, нужно для их изготовления брать более прочные балки. Для обыкновенной крыши используются балки 50×100 мм, в этом случае лучше взять 50×150 мм. Конкретные значения зависят от величины выноса стропил (ширины веранды) и климатических условий региона. Стропила должны иметь три точки опоры: на вертикальные столбы и на две стены бани. Для повышения устойчивости можно установить под них подкосы.

Пример устройства рассматриваемой крыши. Одна сторона крыши опирается и на стену дома, и на столбы

Шаг 6. Обрешетка. Наклонные крыши должны выдерживать значительные вертикальные усилия, снег с них сходит плохо. Особенно велики нагрузки в весенний период, вес снега увеличивается на порядок. Такие условия эксплуатации заставляют делать обрешетку более прочной, чем на скатных крышах. Используйте бруски с размерами не менее 50×50 мм.

Далее все работы по монтажу кровельных материалов и отводов воды выполняются обычным способом.

Вариант бани с неравносторонней крышей

Видео – Монтаж металлопрофиля на крышу. Важные нюансы

Видео – Монтаж кровли из металлочерепицы своими руками

Строительство крыши в Minecraft

Блог Kodeclik

---

Зачем нужна крыша?

Крыши являются неотъемлемой частью любой постройки Minecraft, но, помимо эстетических целей, некоторые могут задаться вопросом, почему крыши вообще полезны.

Причина 1 (Фантомы)

Фантомы — это враждебные мобы, которые появляются ночью и атакуют, если вы недавно не спали. Если вы хотите иметь возможность заниматься ночной деятельностью на своей базе, крыша очень и очень полезна.

Причина 2 (Дождь)

Хотя дождь не влияет на игрока в Minecraft, он раздражает. Это может помешать вам видеть очень далеко на экране, независимо от того, насколько высока ваша яркость (вы не сможете определить, день сейчас или ночь!). Крыша легко останавливает это, и вам больше не нужно беспокоиться о дожде.

Как построить крышу?

Теперь, когда вы хотите построить крышу, оставшаяся часть этого блога покажет вам, как это сделать.

Давайте отойдем от простого метода размещения одного слоя блоков для вашей крыши и закроем его. Эти методы действительно помогут выглядеть вашей базе немного лучше.

Способ 1 (Плиты)

1. Для начала установите над домом простую однослойную крышу.

2. В качестве навеса добавьте плиты того же типа блоков по краю дома. Убедитесь, что вы разместили плиты ближе к нижней части оригинальной крыши, чтобы создать приятный эстетический вид.

Способ 2 (Лестницы)

1. Для начала установите над домом простую однослойную крышу.

2. Снимите внешнюю часть крыши. Убедитесь, что ваш дом все еще полностью покрыт (см. изображения ниже).

3. Разместите лестницу в качестве навеса на краю дома.

‘

4. Послойно размещать лестницы; двигаясь вверх.

5. Выберите шаг 6 или 7, но не оба.

6. Как только ваша крыша достигнет желаемой высоты, вы можете решить закрыть ее плитами.

7. Продолжайте подниматься и подниматься, пока не сможете поставить больше лестниц.

Будьте осторожны, так как если размеры вашей крыши не точны (ваша крыша не квадратная), вам лучше выбрать вариант 1 в качестве вашей крыши.

Способ 3 (лестницы)

1. Найдите две стороны вашего дома, которые не являются ни передней, ни задней (при условии, что ваш дом четырехсторонний).

2. Начните строить лестницу в шахматном порядке, начиная с одной стороны и заканчивая серединой дома. (см. изображения ниже).

3. Сделайте то же самое для другой стороны.

4. Добавьте эстетики, например свеса, и замените несколько блоков, чтобы крыша выглядела лучше.

Если вам понравилась эта запись в блоге, узнайте, как получить обсидиан в Minecraft.

Если вы заинтересованы в большем содержании Minecraft, ознакомьтесь с нашим глоссарием Minecraft, что едят лошади в Minecraft, как получить щитки, как получить барьерный блок, приготовить тыквенный пирог, жители деревни открывают двери, получают древесину акации и наш блог на как убивать мобов в майнкрафте.

Вам также может понравиться наш блог о режиме Minecraft Player-vs-Player. Также оформите заказ и примите участие в конкурсе Kodeclik на создание поселения Minecraft. Также узнайте о Minecraft MLG.

Хотите научиться моддингу Minecraft? Оформите заказ Kodeclik 1: 1 и занятия в небольших группах.

Учебник: Как строить крыши в Sims 4

ВИДЕО: Учебник по кровле в Sims 4

Как использовать записи минут и ссылки на обучающее видео

• Минута ссылки открываются на YouTube в новой вкладке в этой части видео.
• Это то же видео, что и видео на этой странице .
• Если вы хотите остаться на этой странице , перейдите к видео на этой странице до минуты, указанной , чтобы просмотреть каждый элемент ниже. (Вместо нажатия на минутную ссылку.)



Остроконечная крыша

• Остроконечная крыша в обучающем видео | см. минута: 06:56
• Остроконечная крыша в режиме строительства :

• СЛЕВА: Пример двускатной крыши (Нажмите на картинку, чтобы посмотреть в галерее или скачать)
  СПРАВА: Пример двускатной крыши, используемой в качестве искусственного слухового окна (Нажмите на картинку, чтобы просмотреть в галерее или скачать)





Половинчатая крыша

• Половинчатая крыша в Учебном видео | см. минута: 08:25
• Полущипцовая крыша в режиме строительства :

• Пример двускатной крыши: (Нажмите на картинку для просмотра в галерее или загрузки)





Шатровая крыша

• Шатровая крыша в обучающем видео | см. минута: 07:07
• Шатровая крыша в режиме строительства :

• Пример шатровой крыши: (Нажмите на картинку, чтобы посмотреть в галерее или скачать):




Восьмиугольная крыша

• Восьмиугольная крыша в обучающем видео | см. минута: 10:35
• Восьмиугольная крыша в режиме строительства :

• Пример восьмиугольной крыши: (Нажмите на картинку, чтобы просмотреть в галерее или скачать):

• Примеры альтернативной кровли для восьмиугольной комнаты или дома: (Нажмите на картинку, чтобы просмотреть в галерее или скачать):




Диагональная кровля

• Диагональная кровля в обучающем видео | см. минута: 04:20
• Диагональная кровля в режиме строительства :

• Пример диагональной кровли: (Нажмите на картинку, чтобы посмотреть в галерее или скачать):




Круглая крыша и купол

• Круглая крыша и купол в обучающем видео | см. минута: 10:55
• Круглая крыша и купол в режиме строительства :

• Стеклянная купольная крыша может быть создана путем регулировки арки и высоты круглой крыши. С добавленным рисунком стеклянной крыши и с помощью MOO, тестирования размещения, игрового тестирования вы можете сделать крытая обсерватория !

• Пример круглой кровли или купольной кровли: (Нажмите на картинку, чтобы просмотреть в галерее или скачать):




Плоская крыша

• Плоская крыша в обучающем видео | см. минута: 09:04
• Плоская крыша в режиме строительства :
  Плоская крыша с периметром ограждения:   Нарисуйте периметр ограждения:
  Плоская крыша с периметром внешней отделки:
  Шаг 1 : Нарисуйте комнату выше и добавьте внешнюю отделку;
  Шаг 2 : Удалите стены и потолок в комнате выше;
  Шаг 3 : Добавьте напольную плитку или рисунок кровли на плоскую крышу:




Регулировка дуги и наклона

• Регулировка дуги в обучающем видео | см. минута: 12:35
• Регулировка арки в режиме строительства : щелкните крышу, чтобы выделить ее, и используйте шаров, чтобы отрегулировать арку (кривая) крыши:
  СОВЕТ: Нажмите (Shift + C) для дополнительных шаров регулировки арки!

• Шаг (высота крыши) также можно отрегулировать, потянув стрелку вверх :




Зачем копировать секцию крыши?

• Причины и способы копирования секции крыши в обучающем видео | см. минута: 00:32
• После корректировки уклона и/или арки крыши , может быть трудно точно подобрать его на других участках крыши. В некоторых случаях копирование и вставка секции крыши является отличным способом избежать или свести к минимуму эту проблему.
• Пример: Использование копирования крыши для мансардных крыш :




Мансардная крыша

• Мансардная крыша в обучающем видео – Пошаговые инструкции по созданию мансардной крыши включены в мое видео | см. минута: 13:00
• Мансардная крыша с ограждением по верхнему краю и напольная плитка или кровельный рисунок на плоской поверхности:

• Пример мансардной крыши: (Нажмите на картинку для просмотра в галерее или загрузки):




Мансардная крыша и мансардное помещение

• Мансардная крыша (на мансардной крыше) в Обучающем видео | см. минута: 16:20
• Мансардная крыша и мансардная комната, которые я люблю делать с мансардной крышей (вверху) : Слуховое окно может быть расширено до края или назад от края крыши, вы можете комбинировать их с настилом, и вы даже можете добавить дверь с настилом. Для утопленных мансардных окон меньшего размера (справа) может потребоваться размещение некоторых коротких окон с использованием MOO и тестирования размещения.

• Мансардное окно с двускатной крышей и двускатной крышей Учебное видео : 00:01
• Мансардное окно с двускатной крышей и полущипцовой крышей : Ответвления комнаты с окнами создаются, как описано выше, но с использованием полущипцовой крыши на этом этаже, а затем двускатной крыши на этаже выше, как показано ниже:

• Мансардные окна: Мне также нравится добавлять чердаки и использовать слуховые окна для добавления на них окон. Затем я добавляю стеклянную дверь или со стеклянной панелью, и это также добавляет света в комнату. Пример: (Нажмите на картинку для просмотра в галерее или загрузки)


• Искусственные мансардные окна: В качестве мансардных окон можно использовать остроконечную или полушатровую крышу. Под этим я подразумеваю, что он только декоративный – под кровельной секцией места нет. Пример: (Нажмите на картинку, чтобы просмотреть в галерее или загрузить)

  (Есть также несколько готовых искусственных слуховых окон в скульптурах на крыше.)



Сад на крыше

• Сад на крыше в Учебное видео | см. минута: 21:24
• Сад на крыше или патио – откройте мир возможностей!




 Обшивка крыши

• Обшивка крыши в обучающем видео | см. минута: 10:11
• Отделка крыши в режиме сборки :

• Не забудьте об отделке крыши!
  Отделка крыши закроет необработанный край и придаст вашей крыше стиль и блеск. В приведенном ниже примере вы можете увидеть, насколько лучше выглядит край крыши справа с добавленной отделкой по сравнению с необработанным белым краем, который присутствует по умолчанию:




Крышные скульптуры и дымоходы

• Крышные скульптуры и дымоходы в обучающем видео | см. минута: 02:09
• Скульптуры крыши и дымоходы в режиме строительства :


• Скульптуры для крыш и дымоходы добавят характер, баланс и интерес к вашим крышам!
  Подумайте о реализме. Добавьте дымоход над камином. Вытяжка над кухней (плитой) тоже имеет смысл. Если это не коммерческий участок или большой дом, размещение кондиционера на крыше может быть странным.
  Как делать кровлю: пошаговое руководство к действию с видео
