как сделать и укладывать стропила для крыши своими руками

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями.

Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

  • Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
  • Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Стропила своими руками - порядок выполнения работ

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Для стропильной системы оптимальным выбором является качественная древесина хвойных пород

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

  • Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.
  • Влажность древесины должна составлять не более 2—2,5%.
  • Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
  • При возведении наслонной системы подойдет и второй сорт материала.
  • Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.
  • Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг.
  • Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
  • Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

  • Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
  • Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
  • К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

В подавляющем большинстве случаев в основе стропильной системы лежит треугольник

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

Основные элементы стропильной системы
  • Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
  • Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
  • Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
  • Ригель — это доска, которая скрепляет две стропильных ноги.
  • Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
  • Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек. Эту деталь применяют в висячих системах стропил.
  • Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
  • Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
  • Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Схема висячей стропильной системы

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

  • Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
  • Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
  • Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
  • Подмога, которая усиливает стропильную ногу.
  • Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату.

Наслонная стропильная система имеет дополнительную опору на внутреннюю капитальную стену

При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

Крепление стропил к мауэрлату скобами

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

Скользящие крепления стропил на мауэрлате

Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

   Видео: устройство стропильной системы двускатной крыши

Цены на различные виды бруса

Брус

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее монтажу.

Двускатная крыша
В частном жилом строительстве чаще всего применяются двускатные крыши

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид, и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

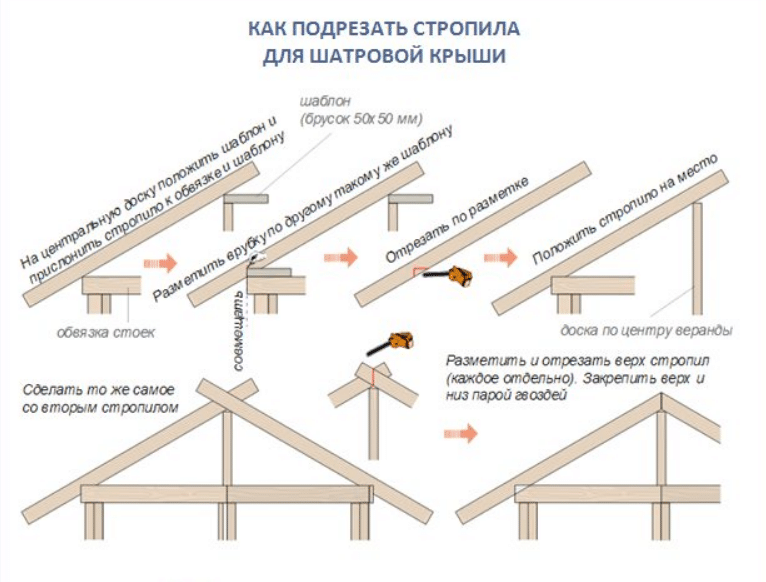

  • Первые стропила подгоняются и жестко скрепляются непосредственно на высоте, чтобы не совершить ошибок в креплениях и в выборках для установки на мауэрлат.
  • Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные крепления.
  • Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е. сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.
  • Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен — это будет основанием или гипотенузой будущего треугольника.
  • Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины равностороннего треугольника.
  • Затем, выкладываются и закрепляются стороны — катеты треугольника, они же стропильные ноги.
Схема установки стропильных пар
  • Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
  • Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.
  • Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.
  • Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.
Выборка паза на стропильной ноге для фиксации на мауэрлате
  • По первой паре, взяв ее за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
  • Далее, поднимаются на стены два треугольника, которые устанавливают в начале и конце будущей стропильной системы. Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.
Видео: как стропила крепят к мауэрлату

  • По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
  • Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость и надежность конструкции, элементами системы.
  • Далее, поднимаются и устанавливаются остальные стропильные пары.
  • При необходимости, их связывают между собой прогонами и лежнями.
  • Устанавливая систему стропил, все ее элементы закрепляются временно, так как возможно позже придется какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости — скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.
При необходимости стропила могут удлиняться «кобылками»
  • После того, как система в основном установлена, стропила могут удлиняться «кобылками» на свесах — это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.
  • Следующим этапом работы идет устройство обрешетки сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.
Обрешетка по стропилам для дальнейшей работы с кровельным материалом
Видео: монтаж стропильной системы двускатной крыши

Цены на различные виды крепежа для стропил

Крепеж для стропил

Односкатные системы

Принято считать, что односкатную систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую комнату, если правильно рассчитать уклон конструкции.

Односкатная крыша, хоть и редко, но тоже используется в жилых домах

Односкатную систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.  Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной — его длина.

Основные элементы стропильной системы односкатной крыши

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все равно необходимо для жесткости установить дополнительные поддерживающие элементы.

Чтобы правильно определить нужный угол уклона односкатной системы, нужно опираться на следующие факторы:

  • Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
  • Вес кровельного покрытия, которым планируется застелить стропильную систему.
  • Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного варианта производится на месте, т.е. на высоте, так как опорами для стропил служат фронтонная и задняя стенка строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед с фронтальной или задней стороны дома. Это делают для того, чтобы устроить под кровлей веранду или террасу.

Мансардные системы
Наиболее сложные в исполнении — мансардные системы крыши

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить под двускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется обойтись минимальным их количеством.

Под обычной двускатной крышей также можно разместить жилую мансарду

Обязательными в этой конструкции будут стойки и затяжки — они же выполнят функции обрешетки, на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Расположение затяжек и стоек предопределит ширину и высоту мансардной комнаты

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

Примерная схема мансардной «ломаной» системы

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали — это самый распространенный вариант их установки.

Верхнее коньковое стропила закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50—60 см друг от друга. Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная, гораздо больше значительная, чем при устройстве двухскатной крыши.

Рекомендовано в целях безопасности на балки чердачного перекрытия сделать настил из досок, он может быть временным или же сразу постоянным.

  • Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных обвязками сверху, а снизу — балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота определяет высоту комнаты.
Начало монтажа — установка двух рядов стоек
  • Этот каркас определит размещение остальных элементов системы.
  • Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения конька в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.
Установка нижних стропильных ног и поперечных балок (затяжек)
  • Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия, таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
  • Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия мансардного помещения, они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
  • Далее, балки перекрытия связываются между собой  горизонтальной рейкой, которая набивается сверху них, посередине конструкции.
  • Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.
Установка первой пары коньковых стропил
  •  На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
  • Иногда для жесткости конструкции между коньком и балкой перекрытия устанавливают поддерживающую бабку.
Вся стропильная система в сборе
  • Делается обрешетка фронтонных стен с проемами для окон. Если вход в мансардное помещение будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем для двери.
Обрешетка фронтонных стен с оставлением оконных или дверных проемов
  • Далее, если это необходимо, вся стропильная система обшивается обрешеткой или же фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.
 Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем непросто, и в одиночку с этой работой не справиться — потребуется, как минимум, два помощника. Желательно, чтобы хотя бы один из приглашённых мастеров обладал определенным опытом в данной сфере строительства.

Односкатная крыша своими руками:устройство, стропильная система + фото отчет строительства, видео

Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатная крыша  — самая простая в устройстве. Настолько простая, что ее вполне можно сделать своими руками.

Содержание статьи

Плюсы и минусы

Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.

Один из проектов домов с односкатной крышей

Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.

Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.

Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — мягкая наплавляемая кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Наименование кровельного материалаМинимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин6­°
Цементно-песчаная и керамическая черепица10°
Гибкая битумная черепица12°
Металлочерепица
Асбо-цементные или сланцевые плиты27°
Стальные оцинкованные, медные, цинк-титановые листы 17°
Профнастил

Если желаемый угол больше, все нормально, если меньше (что  бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т. д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложены

Способ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровли

Укладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Проекты и фото домов с односкатной крышей

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.

Проект небольшого дома под односкатной крышей

Этот дом существует. особенно хороши односкатные крыши в местностях с перепадом высоты

Одноэтажный дом с односкатной крышей большой площади

Двухэтажный дом с террасами на двух этажах

Под натуральную черепицу требуется большой угол наклона крыши

Большие окна — красиво, но нерационально в нашем климате

Разноуровневый дом — интересный реализованный проект

Это — прототип того, что расположен выше

Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиями

Тот же проект, что вверху, с другой стороны

Две односкатные крыши на разных уровнях

односкатную, двускатную, инструкция пошагово, чем покрыть крышу на бане

Главная страница » Как построить баню » Крыши бань » Разбираем по косточкам, как сделать крышу на баню

Чтобы разобраться с вопросом, как сделать крышу на баню, давайте сразу поделим ответ на него на две части – теоретическую и практическую. Потому что у каждого своя конкретика, лучше показать принцип, чем приводить кучу примеров. Впрочем, примеры тоже будут.

И еще. Статья обучение строительному делу не заменит, а крыша – это, все-таки, конструкция сложная, требующая знаний, поэтому тем, кто без опыта намерен построить крышу на баню своими руками, мы советуем хотя бы книжками обложиться по возведению кровли, после чтения видно будет – по силам задачка или нет.

Начнем теоретическую часть.

Высота

Когда речь заходит о высоте крыши бани, то понимать надо, что имеется в виду ее угол наклона. А он – величина не произвольная, а зависит от того, какие ветры дуют в вашей местности и сколько осадков выпадает.

СОВЕТ! Исходите из того, что увеличение угла наклона одновременно увеличивает ветровую нагрузку и препятствует задержке осадков на поверхности крыши.

Минимальный угол наклона, при котором крыша считается скатной, начинается с 2,5 градусов. Меньше – плоские крыши, а до 10 градусов – скатные, но и них будут проблемы с удалением осадков, понадобится ручная уборка. А ведь скопившийся снег – это сотни килограммов, давящих на кровлю!

Максимальный угол наклона будем считать равным 60 градусам. Считается, что максимум снега будет давить на крышу с уклоном 30 градусов, а при уклоне в 45 градусов снег будет сползать вниз сам.

Еще один фактор, связанный с выбором угла наклона – технические характеристики кровельного материала. Можно подбирать материал под оптимальный для вашей местности угол наклона, а можно сделать ставку именно на материал, и искать компромисс с климатической оптимой.

КСТАТИ! Увеличение угла наклона повлечет за собой и увеличение стоимости.

Карты и пояснения к ним, а также упрощенные формулы расчета вы найдете в этой статье. Настоятельно рекомендуем ознакомиться с ними и изучить формулы, которые определят нагрузку и повлияют на расчет массы кровли.

Впрочем, можете воспользоваться простым лайфхаком: вы же не первый строитесь, приглядитесь к постройкам соседей, поговорите с ними о проблемах с кровлей, если таковые были – оптимальный градус наклона определится без лишних хлопот. Да и с материалом тоже будет понятней.

Виды стропильных систем

Сначала покажем вам виды скатных крыш. Стропильные системы – это что-то вроде ребер, которые легко представить под внешним слоем данных конструкций. Соответственно, вы можете представить себе и сложность каждой конкретной системы. Стропильные системы называются как раз по виду крыши.

взято из книги Савельева А. А. – «Конструкции крыш. Стропильные системы» (2009)

Стропила по материалу могут быть изготовлены из дерева или металла. В нашем случае рассмотрение металлических конструкций излишне, поэтому только дерево.

Принцип соединения и передачи нагрузки различается у наслонных и висячих стропил. Первые крепятся одним концом к коньку, другим – к обвязке стен. При этом нагрузка передается коньку, а от него – фронтонам/щипцам, внутренней стене или опорам, а другой конец передает нагрузку внешней стене. При такой передаче стропилина работает только на прогиб в средней части.

Висячие стропила упираются верхним краем друг в друга, создавая распор. При этом конек отсутствует. Для компенсации этого распора низ стропильных ног соединяется затяжкой.

Все это видно на приведенном ниже рисунке. Также там понятно показана бесстропильная система, которая использовалась в традиционном бревенчатом строительстве – вместо стропил делались слеги, укладывающиеся на выступы фронтонов (самцы). Ориентация слег перпендикулярна стропилам.

взято из книги Савельева А. А. – «Конструкции крыш. Стропильные системы» (2009)

Сделать стропила на баню своими руками – задача посильная, однако ей должно предшествовать множество расчетов нагрузок, которым будет подвергаться крыша. Полный расчет делается профессионалами, в литературе можно встретить и полные, и упрощенные расчеты.

ВАЖНО! Так как промежуточные опоры для стропилин делаются при длине ноги более 4,5 метра, а стропила для крыши бани вряд ли будут такого размера, схемы подкосов здесь мы не приводим.

Виды кровельных покрытий

Помимо ветровой и снеговой нагрузки вес кровельного покрытия – важный фактор, влияющий на расчет стропильной системы, которая должна выдерживать все – статические и динамические – нагрузки в ходе эксплуатации строения. Поэтому определяться с видом покрытия стоит заранее, еще до разработки проекта.

Технические характеристики кровельного материала также включают в себя минимальный или максимальный угол наклона кровли, при котором его можно использовать. Учитывайте это при выборе высоты крыши бани.

Металлочерепица

Малый вес металлочерепицы – ее основное достоинство, потому что снижает нагрузку на стропила и строение в целом.

Изготавливается из железа, меди и алюминия. Железо – в виде стали, подверженной коррозии, поэтому нуждающейся в защите – например, цинковании. Понятно, что медные и алюминиевые разновидности куда более стойкие в плане коррозии, и продержались бы несколько десятков лет, но они же и менее прочные.

КСТАТИ! Время эксплуатации обычной стальной оцинкованной металлочерепицы составляет 10-15 лет.

Независимо от использованного металла металлочерепица с обеих сторон покрывается полимером. Это делается для придания ей нужного цвета, а также для дополнительной защиты.

Толщина слоя металла бывает разной, от этого зависит вес квадратного метра покрытия, но рекомендуемая толщина составляет 0,5 мм. Вес ориентировочно равен 5 кг на квадратный метр.

Баня с двускатной крышей, выполненной из металлочерепицы. Фото СтройДом

Минимальный уклон крыши для металлочерепицы составляет 12 градусов. (Больше – можно.)

С ее помощью можно сделать односкатную крышу на бане, двускатную и ломаную (с мансардой).

Шифер

Шифер бывает разный – от природного (пластины сланца) до керамопластов. Однако чаще всего можно встретить асбестоцементную разновидность – это плоские или волнистые листы материала, в котором цемент смешан с асбестом.

ВАЖНО! Наличие асбеста делает его вредным для здоровья.

Привычный кровельный материал, имеющий вес около 11 кг на квадратный метр при толщине 4,8 мм.

Укладка крыши бани из шифера. Фото СтройДом

Хрупкий, ломкий, однако негорючий и достаточно долговечный – лет 30 продержится спокойно. Особенно, если его обработать защитными составами, и на нем не будет расти мох, его гидроизоляционные свойства станут намного лучше, а сам он – долговечнее. Кроме того, у него хорошие показатели изоляции от шума.

Монтаж шифера рентабелен при наклоне крыше больше 12 градусов. Из него вполне можно делать крышу на баню.

Ондулин

Сходный по виду с шифером (те же волнистые листы), но совершенно другой материал. Он делается из картона, который для получения нужных свойств гофрируется и пропитывается битумом, а также термостойкой смолой и красителями, придающими ему яркие оттенки.

За счет пропиток материал становится непромокаемым. Помимо этого он довольно гибкий, не отличается хрупкостью. Вес 1 квадратного метра ондулина составляет чуть больше 3 кг. Выпускается листами 2м на 0,95 м. К плюсам можно отнести разнообразие цветов.

Фрагмент крыши бани из ондулина. Фото Кромвель

Монтируется на скаты с уклоном не менее 6 градусов. При этом не обязательно убирать старую кровлю, если она есть. Неплохой вариант, чем покрыть крышу бани.

ИНТЕРЕСНО! Шумопоглощение ондулина таково, что шум от дождя, бьющего по крыше, практически не будет слышен, в отличие от всех материалов, изготовленных из металла.

Срок годности от производителя – 15 лет, на практике может быть дольше.

Черепица

Вряд ли многие из владельцев бань станут покрывать их керамической или сланцевой черепицей – это дорогие материалы, которые не встретишь на хозяйственных постройках. Основное их достоинство – это, конечно, срок службы, который достигает (у сланцевой) двух веков! Но это не только дорогой, а еще и тяжелый материал, требующий укрепленной стропильной системы. В общем, нерентабельно.

Помимо керамической и сланцевой есть еще цементно-песчаная и силикатная черепица, они немного дешевле, у них тоже большой срок эксплуатации, но и их рекомендовать мы не будем.

Но есть другой класс черепиц, называемый так весьма условно, из которого вполне можно сделать крышу на баню своими руками.

Битумная черепица

Это гибкий кровельный материал, изготовляемый из стеклохолста (плотное полотно из стеклянных волокон), покрытого с обеих сторон битумом и присыпанный каменной крошкой (базальтовой или сланцевой).

СОВЕТ! Базальтовую крошку лучше предпочесть сланцевой – она меньше осыпается.

Гибкая черепица проста в монтаже и совершенно нетребовательна к поверхностям. Конечно, купола на бане не увидишь, но она бы и с ним справилась. Минимальный уклон кровли для ее монтажа на крыше бани составляет 12 градусов.

Баня из двойного бруса с двускатной крышей из битумной (мягкой) черепицы. Фото Теплокрепость

Вес битумной черепицы довольно существенно варьируется в зависимости от количества битума и производителя. Есть однослойные, которые весят 5-8 кг на квадрат, есть ламинированные многослойные, с весом 13 кг на квадрат.

ВАЖНО! Так как битумная черепица ложится только на сплошную(!) обрешетку из влагостойкой фанеры или ОСП, следует заранее включать в проект и вес фанеры (или ОСП), и их стоимость.

Профнастил

Еще один вид металлического кровельного материала, обладающего повышенной шумностью во время дождя. Однако он дешев и пользуется спросом.

Металл, который идет на профнастил, может быть разным – это и сталь, нуждающаяся в оцинковке, и алюминий, и медь, и хромоникелевая сталь. Различаются виды профнастила и по наличию или отсутствию полимерного покрытия, высоте и форме гофры (профиля).

НА ЗАМЕТКУ! Высота гофры профнастила, предназначенного для кровельных работ, составляет 44-57 мм. То, что меньше – стеновой профнастил, то, что больше – для несъемной опалубки ж/б перекрытий.

Вес профнастила колеблется в диапазоне 4-9 кг на квадрат. Устанавливают листы внахлест, на кровлю с уклоном не менее 8 градусов.

Баня с крышей из профнастила. Фото СтройДом

Крыша бани из профнастила – вполне приемлемое, бюджетное решение.

Двускатная, своими руками: по материалу стен

Тем, кто решил своими руками сделать на баню двухскатную крышу, надо знать, какую роль в их выборе будет играть материал, из которого построены банные стены.

Как сделать на баню из сруба

Мы уже говорили о том, что деревянное строительство по традиции обходится без современной стропильной системы, заменяя ее перпендикулярно уложенными на самцы (фронтоны) бревнами (слегами). Такое решение требует профессиональных навыков, как, впрочем, и строительство сруба.

Начнем с того, что сруб должен выстояться 2-3 года, чтобы потом у него крыша не «поехала».

Обычный угол наклона 45-60 градусов. Проще всего подгонять фронтоны на земле – снять верхние венцы, положить на землю и добиться правильной геометрии фронтона – бревна образуют ступеньки, постепенно сокращаясь в длине. Слеги ставятся через два или три ряда, для этого используется метод врубки, например, «в лапу».

На самом верху фронтонов ляжет коньковая слега, а уступы самцов спиливаются до правильного треугольника. На слеги используется бревно диаметром 18-20 см. Слеги должны выступать за пределы крыши на 50 см.

Решетины крыши бани, на которые будет укладываться кровельный материал. Фото СтройДом

Поверх слег укладываются решетины, на которые будет крепиться уже кровельный материал. Традиционная крыша на слегах делается вообще без гвоздей.

Как сделать стропила для двускатной крыши на баню из других материалов

В принципе, обычная стропильная система применима и к срубам и строениям из бруса, поэтому сказанное ниже можно применить и к ним. Стены могут быть из кирпича, блочного ячеистого бетона, каркасные. Кирпичные и бетонные потребуют установки по верх стен деревянного мауэрлата, а в каркасных сооружениях его функцию выполняет верхний брус обвязки стен. Если речь идет о срубе, то мауэрлатом будет верхний венец.

Двускатная крыша предполагает опору нижнего конца стропильной ноги на мауэрлат, а верхнего – на конек, либо с упором – на верх другой стропильной ноги. В последнем случае низы стропильных ног стягиваются затяжкой.

Фронтоны делаются из основного материала стен и выполняют функцию опоры для конькового бруса. Если кровля тяжелая, коньку потребуются промежуточные опоры. Обычно в таких случаях под коньком как раз проходит внутренняя стена, на которую укладывается лежень и опираются стойки коньковых опор. Но в нашем случае кровля не должна быть слишком тяжелой – и габариты бани не способствуют этому, и кровельные материалы достаточно легкие.

Конец стропильной ноги может целиком опираться на мауэрлат, а может продолжаться дальше в виде свеса, при этом опора на мауэрлат идет за счет зарубки на стропилине (либо наращивания).

В силу того, что строение подвергается разнообразным нагрузкам, делать стропила двускатной крыши на баню лучше с подвижным креплением, которое избавит от лишних напряжений в местах соединения.

Как построить односкатную: по материалу стен

Сказанное выше по поводу двускатной бани относится, отчасти и к односкатной. Только здесь для сруба не предусмотрено классического решения для такого вида крыши, а вот каркасная вполне способна претендовать на особость, потому что односкатный вариант очень ей подходит.

ВНИМАНИЕ! На сайте есть статья, целиком посвященная тому, как построить односкатную крышу. Там вы найдете расчеты и пошаговую инструкцию по возведению крыши бани своими руками.

Каркасную

Советы тем, кто хочет сам сделать каркасную баню, найдутся в этой статье.

Для возведения односкатной крыши вам понадобится поднять одну из стен (она станет коньковой и задаст угол наклона крыши). В видео ниже показано, что высота коньковой стены закладывается изначально, и наращивать ее не надо. В ролике демонстрируются этапы возведения каркасного строения бесчердачного типа, то есть потолок и есть крыша.

Однако стоит заметить, что односкатные крыши вполне могут быть и чердачного типа. Рекомендуем почитать книгу Миллера М.Р., Миллера Р. «Руководство по строительству каркасного дома и кровельным работам».

Те, кто в качестве стенового материала каркасного строения выбрал SIP-панели, могут воспользоваться ими же для покрытия крыши. Это рентабельно в том случае, если плоскость крыши по длине не превышает 5-6 метров. Но если делать каркасную баню с односкатной крышей, то это вполне реа

Монтаж стропильной системы двухскатной крыши на срубе. Подробная инструкция

Заказать звонок +7(800)333-37-59 +7(495)105-91-63 +7(812)425-65-03
  • Производство
    • Производство
    • Строительство
  • Производство
    • Деревянные двутавровые балки
      • Калькулятор расчета балок
      • Перекрытия
        • В каркасном доме
        • В доме из блоков
        • В кирпичном доме
        • В брусовом доме
      • Стропильная система крыши
        • Односкатная крыша
        • Двухскатная крыша
        • Четырехскатная крыша
        • Мансардная крыша
        • Плоская кровля
      • Узловые решения
        • Перекрытия в каркасном доме
        • Перекрытия в доме из блоков
        • Перекрытия в брусовом доме
        • Перекрытия в кирпичном доме
        • Двускатная стропильная система
        • Четырехскатная стропильная система
      • Фото от наших клиентов
      • Сертификация
      • Технические разделы
        • Таблицы расчета перекрытий
        • Таблицы расчета стропил
        • Описание продукции
        • Прочностной расчет. Сравнение
        • Кронштейны для балок
        • Часто задаваемые вопросы
        • Чердачное перекрытие
      • Испытание балки перекрытия
      • Доставка
    • СИП ПАНЕЛИ
      • Технические характеристики
      • Материалы СИП панелей
      • Плюсы и минусы
      • СИП панели с СМЛ
      • СИП панели с Green Board
      • Сертификация
      • Цены СИП панели с OSB-3
        • Сип панели Талион
        • Сип панели GLUNZ E1
      • Цены СИП панели с GreenBoard
      • Цены СИП панели с ЦСП
  • Выберете технологию
    • Каркасные дома I-STRONG
      • Технология дома из двутавра
      • Строительство каркасного дома
        • Стеновые двутавровые балки
        • Выбор фундамента
      • Цена каркасного дома
      • Домокомплект
    • Каменные дома
    • Дома по технологии I-SIP
      • Технология I-SIP
      • Узлы I-SIP
      • Домокомплекты
    • Каркасные дома по классической технологии
      • Строительство по канадской технологии
      • Домокомплект
    • Проекты и цены
    • Портфолио объектов
    • Индивидуальное проектирование
    • Выставочный дом
    • Готовые дома на продажу
    • Акции
    • Порядок работы с нами
    • Виртуальная реальность
  • Строительство
    • Каркасные дома I-STRONG
      • Технология дома из двутавра
      • Строительство каркасного дома
        • Стеновые двутавровые балки
        • Выбор фундамента
      • Цена каркасного дома
      • Домокомплект
    • Каменные дома
    • Дома по технологии I-SIP
      • Технология I-SIP
      • Узлы I-SIP
      • Домокомплекты
    • Каркасные дома по классической технологии
      • Строительство по канадской технологии
      • Домокомплект
    • Проекты и цены
    • Портфолио объектов
    • Индивидуальное проектирование
    • Выставочный дом
    • Готовые дома на продажу
    • Акции
    • Порядок работы с нами
    • Виртуальная реальность
  • Выберете продукт
    • Деревянные двутавровые балки
      • Калькулятор расчета балок
      • Перекрытия
        • В каркасном доме
        • В доме из блоков
        • В кирпичном доме
        • В брусовом доме
      • Стропильная система крыши
        • Односкатная крыша
        • Двухскатная крыша
        • Четырехскатная крыша
        • Мансардная крыша
        • Плоская кровля
      • Узловые решения
        • Перекрытия в каркасном доме
        • Перекрытия в доме из блоков
        • Перекрытия в брусовом доме
        • Перекрытия в кирпичном доме
        • Двускатная стропильная система
        • Четырехскатная стропильная система
      • Фото от наших клиентов
      • Сертификация
      • Технические разделы
        • Таблицы расчета перекрытий
        • Таблицы расчета стропил
        • Описание продукции
        • Прочностной расчет. Сравнение
        • Кронштейны для балок
        • Часто задаваемые вопросы
        • Чердачное перекрытие
      • Испытание балки перекрытия
      • Доставка
    • СИП ПАНЕЛИ
      • Технические характеристики
      • Материалы СИП панелей
      • Плюсы и минусы
      • СИП панели с СМЛ
      • СИП панели

Проектирование со столами для пролетов стропил

Часть 4 руководства по проектированию конструкций жилых домов

На этой странице мы объясним, как проектировать с помощью таблиц пролета стропил и как читать все типы таблиц пролета балок и крыши для жилищного каркаса.

Эта страница является частью онлайн-руководства «Создайте свой собственный дом». Если вы только начинаете работу с дизайном своего дома, вы можете перейти на карту нашего учебного сайта, чтобы пройти учебник по порядку или прыгать по нему, как вам удобно.

Деревянный каркас крыши

Продолжая часть 3: Таблицы пролетов балок перекрытия для проектирования жилых домов, мы теперь рассмотрим конструкции стропил и балок крыши.

Рассмотрим базовую конструкцию каркаса двускатной деревянной крыши. На изображении ниже показано поперечное сечение нашего простого дома размером 12 на 13 футов из раздела, посвященного таблицам пролета балок в этом руководстве. Крыша двускатная, обрамленная деревом. Вдоль верхнего центра дома есть балка, к которой крепятся стропила. Каждое стропило по очереди крепится к верхней части внешних несущих стен.

Как мы уже говорили в разделе «Дизайн экстерьера дома», существует множество различных типов крыш домов. Сначала мы обсудим обрамление двускатных крыш, чтобы мы могли изучить основы того, как определить размеры стропила, балки или балки.

В большинстве регионов первое, что нужно учесть перед определением размеров деревянных элементов каркаса для крыши, - это максимальная снеговая нагрузка, которую крыша будет нести. Все столы на крыше организованы с учетом максимальной снеговой нагрузки. Если вы живете в регионе, где зимой выпадает снег, свяжитесь со своим муниципальным строительным управлением, чтобы узнать, на какие максимальные снеговые нагрузки вы должны рассчитывать.

В зависимости от вашего региона вам может потребоваться спроектировать максимальную снеговую нагрузку от 0 до 65 фунтов на квадратный фут (или примерно 0–3 кПа).

Давайте посмотрим на таблицу ниже, в которой показаны максимальные пролеты стропил для снеговой нагрузки 31,3 фунта на квадратный фут (psf).

Стол для максимального пролета стропил крыши

Образец максимальных пролетов (футы-дюймы) из пихты или лиственницы Дугласа, № 1 или № 2 при снеговой нагрузке 31,3 фунта на фут

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

Максимальные пролеты в таблице выше относятся к горизонтальному расстоянию, которое может перекрыть стропила (НЕ по диагонали или фактической длине стропила). Так что, если ваш дом имеет ширину 26 футов и балка конька крыши находится по центру дома, вам понадобится стропила, которая может перекрывать 13 футов. Давайте воспользуемся этим примером и найдем подходящий размер стропил. Просматривая центр таблицы, мы можем найти несколько вариантов. В таблице указано, что стропила 2 X 6 с шагом 16 дюймов по центру (o.c) может охватывать максимальное расстояние 13 футов 5 дюймов. Другой вариант - стропила 2 X 8 с шагом 24 дюйма.

Делая выбор, подумайте, как вы будете утеплять свою крышу. Изоляция крыши для полутораэтажных домов (дома, где у вас есть жилое пространство на чердаке) обычно устанавливается в местах стропильных ног. Так что, если ваши стропила всего 5 1/2 дюймов в глубину, это все, что у вас есть для изоляции. Однако можно добавить куски дерева на стропила, чтобы покрыть их мехом, чтобы обеспечить дополнительную изоляцию. Как правило, это дешевле, чем строительство из бруса большего размера. Целесообразно изучить типы изоляции, которую вы рассматриваете, и R-фактор, который вы надеетесь получить, а затем рассчитать, какая глубина вам нужна в полости стропила.

Если вы строите одно- или двухэтажный дом, но когда-нибудь можете превратить чердак в жилое пространство, убедитесь, что в вашем проекте достаточно места для надлежащей теплоизоляции крыши.

Несущие кровельные балки

Вам понадобится кровельная балка в качестве поверхности для крепления стропил.Обычно балка крыши изготавливается путем склеивания нескольких кусков размерного бруса. Еще раз, вам нужно будет посмотреть на ваши местные диаграммы и использовать местный коэффициент снеговой нагрузки, чтобы определить максимальный пролет для данного размера деревянных стропил. В таблице ниже показаны балки для снеговой нагрузки 31,3 фунта на квадратный фут.

Пример таблицы максимальных пролетов балок крыши (футы-дюймы)

Ель, сосна или ель, №1 или №2, снеговая нагрузка 31,3 фунта на квадратный фут
Максимальный пролет стропил 16 футов

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

Пролеты в этой таблице основаны на максимальном поддерживаемом пролете стропил в 16 футов, где опорный пролет - это общее горизонтальное расстояние, преодоленное стропилами крыши, разделенное пополам (НЕ диагональное расстояние или длина стропил). Таким образом, этот стол может вместить дом с общим пролетом стропил (или шириной дома) 32 фута.

Теперь вспомним из Части 3 этого модуля, Таблицы пролета балок, мы обсуждали, что нам могут потребоваться несущие стойки для поддержки балок перекрытия.Таким же образом вам могут понадобиться стойки для поддержки балки крыши. Если ваша таблица пролетов показывает, что балка крыши не может поддерживать стропила по всей длине вашего дома, вам следует выбрать сборную балку крыши, максимальные пролеты которой такие же (или немного больше), чем выбранные вами пролеты балок перекрытия. . Таким образом, вы можете продолжить конструкцию опор балки перекрытия от подвала до балки крыши. Однако это не постоянный пост. Столбик для каждого этажа располагается на поверхности пола, чтобы поддерживать балку перекрытия над ним. Следующая стойка находится на этой балке перекрытия (прямо над нижней стойкой) и идет до следующей балки перекрытия или до балки крыши.

Подведение итогов

В этом учебном модуле «Проектирование конструкций жилых домов» мы рассмотрели основные структурные нагрузки для домов с деревянным каркасом, определение размеров балок перекрытий, балок перекрытия и балок крыши. Для дома с деревянным каркасом или дома, в котором используются клеенки или LVL, принципы те же, но вы будете использовать другие таблицы. Ваш местный строительный инспектор может направить вас к источникам таблиц, необходимых в вашем регионе.

Следующий модуль - построение планов этажей

Наконец-то пора рисовать планы этажей. Перейдем к:

Модуль 8: Нарисуйте план этажа

Если вы не следовали руководству «Создай свой собственный план дома» с самого начала, возможно, вы захотите перейти к введению в учебное пособие, прежде чем переходить к рисованию планов этажей.

Для более подробного обсуждения технических вопросов проектирования с деревянным каркасом крыши см. Учебное пособие по таблицам пролета от Американского совета по древесине.

Как прикрепить стропила и фермы к верхней плите

Вы находитесь в середине строительства, и пора приступить к оформлению односкатной крыши.Вы знаете, что есть множество способов прикрепить стропила и фермы к верхней плите, но не знаете, какой из них лучше всего подходит для вашего проекта.

Как лучше всего прикрепить стропила и фермы к верхней плите? Для выполнения этой работы можно использовать несколько методов, в том числе удаление ногтей на ногах, ураганные стяжки и даже винты. В этой статье мы рассмотрим каждый метод, чтобы помочь вам определить, какой из них лучше всего подходит для крыши, которую вы строите.

Что такое фермы и стропила?

Для создания крыши здания можно использовать как фермы, так и стропила.Хотя они функционируют аналогично, у них есть уникальные различия, которые влияют на то, как они крепятся к опорным стенам.

Давайте начнем с сравнения этих двух разных стилей крыш. Стропила - это балки, которые проходят от пика крыши до верхней плиты несущих стен. Они соединяются на пике крыши, соединяясь с противоположным стропилом или с коньковой балкой, которая проходит по длине пика дома или сарая. Стропила устанавливаются поштучно при возведении кровли.

Фермы, как и стропила, образуют профиль крыши сооружения.Однако, в отличие от стропил, фермы перед установкой предварительно собираются. Фермы состоят из двух отрезков пиломатериалов, образующих верхний край фермы, нижнего пояса, соединяющего два противоположных конца верхнего пояса, и ряда поддерживающих перепонок в середине.

Фермы обычно собираются на складе, а затем устанавливаются как одно целое. Из-за дополнительных опорных элементов фермы обычно намного прочнее стропил и, следовательно, могут выдерживать более длинные пролеты.

Для получения дополнительной информации о фермах и стропилах ознакомьтесь с моей статьей о стропилах и стропилах.фермы.

Прежде чем мы начнем, важно подумать, почему крепление вашей крыши, будь то стропильная или стропильная крыша, к вашей конструкции является таким важным шагом в процессе строительства. Важно понимать, что не все методы, которые мы обсудим в этой статье, одинаковы.

Некоторые методы могут выдерживать большие подъемные нагрузки. Что поднять? Подъем - это давление, создаваемое ветром, дующим вверх на крышу вашего сооружения. Во время некоторых стихийных бедствий, таких как торнадо и ураганы, количество подъема, которое может выдержать ваша крыша, может определять, останется ли крыша на ней или нет.

Хотя в этой статье не будут подробно рассказываться обо всех факторах, влияющих на определение рейтинга загрузки крыши, который включает все, от пролета вашей крыши до типа используемой древесины, мы обсудим, какие методы крепления являются сильнее других.

При определении того, что лучше всего подходит для вашей крыши, подумайте, где вы живете и какие погодные условия должно выдержать ваше здание. Конечно, если вы живете в прибрежном районе, подверженном ураганам, вам следует использовать ураганные стяжки.

Как прикрепить стропила к верхней плите

Очень важно иметь прочное соединение между стропилом и верхней плитой, чтобы ваша крыша была устойчивой. Гравитационные силы на крыше заставляют стропила выталкиваться наружу. Таким образом, важно правильно закрепить стропила, чтобы эти силы не победили.

Частично это связано с созданием разреза «птичья пасть» для облегчения соединения верхней плиты и стропил. Для вырезания «птичьего рта» на каждом стропиле делают выемку в форме птичьего рта в том месте, где она встречается с верхней пластиной.

Этот вырез позволяет балке плотно прилегать к верхней пластине. Это необходимо? Хотя у вас может возникнуть соблазн избежать утомительного, по общему признанию, процесса надрезов в виде птичьего рта на каждом стропиле, не делайте этого.

Прежде всего, выемка создает большую площадь поверхности в соединении между верхней пластиной и стропилой, обеспечивая лучшее соединение для их скрепления.

Есть еще и гравитация, о которой стоит подумать. Те гравитационные силы, о которых мы упоминали ранее, толкают все стропила от пика до карниза.При прорезании выемки «Птичий пасть» эти силы перенаправляются вниз на настенную плиту и стену, а это именно то место, куда вы хотите, чтобы эти силы направлялись.

В конце концов, это работа стен - поддерживать крышу. Это предотвратит возможное смещение стропил, что приведет к провисанию крыши или, что еще хуже, обрушению внутрь.

По тем же причинам вам также следует подумать об использовании хомутов, если вы планируете использовать стропила. Стяжка воротника - это отрезок пиломатериала, который прикрепляется к каждому противостоящему стропилу рядом с пиком, предотвращая разведение стропил.Хомуты также снимают нагрузку с настенной плиты и стропильного соединения.

Для дополнительной поддержки вы можете использовать потолочные балки, которые представляют собой отрезки пиломатериалов, идущие от конца одного стропила до другого.

1. Ножки

Ножки - один из проверенных временем способов крепления стропила к верхней пластине. Он включает в себя прикрепление стропила к верхней плите путем вбивания гвоздей через стропило и в стенной заглушку под углом на противоположных сторонах стропила.Этот метод используется потому, что просто невозможно врезать пластину прямо в стропило из-за стеновых стоек.

Сколько гвоздей вам следует использовать, зависит от размера верхней пластины. Для верхней пластины 2 × 4 используйте три ногтя на ногах, чередуя стороны. Для верхней пластины 2 × 6 используйте пять ногтей на ногах, снова чередуя стороны с каждым ногтем.

Используя гвоздь 8d, забейте каждый гвоздь под углом примерно 30 градусов на расстоянии от стыка так, чтобы примерно 1/3 длины гвоздя входила в стропило, а оставшиеся 2/3 - в заглушку стены.

Их обычно называют гвоздями с наклонной головкой. Какой в ​​этом смысл?

Наклонные забивные гвозди с противоположных сторон предотвращают их выпадение. Это также снижает вероятность срезания гвоздей под весом крыши.

2. Галстук урагана

Не хотите дурачиться с ногтями на ногах, которые включают оценку углов и глубины? Хочу более безопасный стык. Затем весна для галстуков Simpson Strong-Tie Hurricane.

Эти стяжки, похожие на вешалки для балок, состоят из металлической пластины, которая удерживает стропила, упираясь в стеновую пластину. Как и в случае подвесной балки, здесь есть специальные отверстия для гвоздей, что делает процесс установки несколько надежным.

После того, как стропила будет на месте, сдвиньте пластину на место и прикрепите конструкционными винтами Simpson Strong-Tie или оцинкованными гвоздями 8d.

Simpson Strong-Tie также предлагает другой стиль, который прикрепляется к передней части верхней пластины и сбоку стропила. Как и в случае с другим стилем, эти соединители предлагают удобство и прочность. Выровняйте их и вбейте конструкционные винты в каждое из десяти просверленных отверстий.

Как следует из названия, эти стяжки предназначены для того, чтобы надежно удерживать крышу на месте при сильном ветре или даже землетрясении. Хотя вы заплатите за это немного больше, это стоит того удобства и дополнительной силы, которые вы получаете.

3. Соединитель коньковых стропил

Как следует из названия, эти удобные соединители обычно используются для прикрепления стропил к коньковой балке на пике вашей крыши. Они также подходят для соединения стропил с верхними плитами. Особенно хорошо они работают с навесом.

Эти соединители прикрепляются к выступу верхней пластины оцинкованными гвоздями через предварительно просверленные отверстия. Затем стропила вставляется в кронштейн, прикрепленный к плите, и закрепляется гвоздями через предварительно просверленные отверстия.

4. Крепление стропил без пасти - соединитель с регулируемым шагом

Если вы действительно против того, чтобы делать надрезы в стропилах, то вы можете рассмотреть соединители переменного шага Simpson Strong Tie.Соединитель прикрепляется к верхней части настенной пластины и включает регулируемый кронштейн, который принимает и фиксирует стропило.

Этот кронштейн может регулироваться в зависимости от уклонов от 3:12 до 12:12.

С этим кронштейном вы избавляетесь от выемок и зазубрин. Просто установите кронштейн и установите его через предварительно просверленные отверстия гвоздями 10d. Этот соединитель с переменным шагом может сэкономить вам много времени, но и денег, поскольку эти кронштейны не из дешевых. При рассмотрении этого варианта решите, стоит ли экономия времени дополнительных затрат.

5. Специальные винты 6 дюймов - TimberLOK

Toenailing обычно используется, когда невозможно прибить верхнюю пластину к стропилам. Что ж, у TimberLOK есть другой вариант. Возможно, вам не удастся забить верхнюю пластину в стропило. Но можно и винт вбить.

Шурупы TimberLOK длиной 6 дюймов прикрепляют стропило к верхней пластине, ввинчивая винт под углом от стыка между стойкой стены и верхней пластиной, через верхнюю пластину и в стропило. Это достаточно сильно? Будьте уверены, что это так.Винты TimberLOK соответствуют требованиям национальных норм IRC 2012 для соединений стропил или ферм с верхней пластиной.

Для каждого стропила требуется только один винт, это один из самых быстрых способов соединения верхней плиты и стропила. Для шурупа TimberLOK даже не требуется пилотное отверстие.

Как прикрепить фермы крыши к верхней плите


Хотя многие методы крепления ферм аналогичны стропильным, прикрепление стропильной фермы к верхней плите немного сложнее из-за природы ферм.

В отличие от стропил, которые устанавливаются по частям, фермы устанавливаются после их полной сборки. Это означает подъем и установку объекта, который может весить сотни фунтов в зависимости от размера крыши, которую вы строите.

В домах фермы необходимо поднимать на место с помощью крана. Для навесов фермы, как правило, достаточно легкие, чтобы их можно было установить вручную, но вам, вероятно, понадобится пара дополнительных комплектов рук для выполнения этой задачи.

Поскольку нижняя часть фермы удерживается вместе с нижним шнуром, для прикрепления фермы к верхней пластине не требуется вырезать «птичий рот».Нижний шнур должен прямо лежать на верхней пластине, что делает прикрепление фермы сравнительно простым процессом.

Чтобы сделать это соединение, имейте в виду, что, как и в случае со стропилами, большинство строительных норм и правил требуют, чтобы ураганные стяжки защищали вашу крышу от сильных ветров. Требуются ли ураганные стяжки во многом зависит от того, где вы живете, поэтому обязательно проверьте свои строительные нормы и правила, чтобы узнать, необходимо ли это.

Даже если они не требуются, лучше всего использовать ураганные стяжки для обеспечения надлежащей защиты вашей конструкции.

Общее практическое правило при установке фермы состоит в том, что вам необходимо устанавливать ее не реже чем через каждые 24 дюйма. Имея это в виду, определите пространство от конца до конца и равномерно разместите свои фермы. После прикрепления фермы убедитесь, что она установлена ​​вертикально, прежде чем переходить ко второй.

Используйте распорки, чтобы удерживать фермы на месте при переходе через них.

1. Ножки

Как и в случае с крышами стропильного типа, гвоздь является одним из наиболее распространенных способов прикрепления стропильной крыши к стеновой плите.Пригвоздите ферму к верхней части настенной пластины, забив гвоздями края нижнего пояса под углом 30 градусов.

Учитывая, что эта секция нижнего пояса, вероятно, находится там, где расположена одна из соединительных пластин, удерживающих ферму вместе, вам может потребоваться прибить гвоздями металлическую пластину с одной стороны фермы. Это нормально. Только не повредите пластину при этом.

Как и при установке стропил, используйте гвоздь 8d, убедившись, что около 2/3 длины гвоздя попадает в стеновую пластину.Убедитесь, что ногти на ногах находятся с обеих сторон фермы на каждом конце. Используйте три гвоздя для поясов 2 × 4, два с одной стороны и один с другой, и четыре гвоздя для поясов 2 × 6, по два с каждой стороны.

2. Поворотный ремешок

Если вы ищете вариант, который обеспечивает более безопасное соединение, чем обычный ноготь на ноге, рассмотрите эти перекрученные ремни от Simpson Strong-tie. Эти ремни охватывают стык между фермой и верхней пластиной. Ремень прикрепляется к нижней стороне верхней пластины, затем перекручивается поверх верхнего пояса фермы, прочно удерживая их вместе.

Просто согните ремни вокруг соединения, а затем установите с помощью указанных креплений. Хотя их сложнее установить, чем ногти на ногах, они обладают большей прочностью и лучше противостоят поднятию, чем гвозди. Если вы живете в районе, подверженном сильным ветрам, это отличный вариант для вас.

3. ДревесинаLOK

Альтернатива TimberLOK гвоздям и пластинам также может использоваться для ферм. Монтаж аналогичен стропильным; только вы ввинчиваете 6-дюймовый винт через нижнюю часть верхней пластины в верхние и нижние пояса фермы, а не в стропило.

Как и в случае стропил, убедитесь, что вы ввинчиваете шуруп в точку, где встречаются верхняя пластина и каркас стены. Чтобы обеспечить надежное соединение, убедитесь, что винт проникает во все три части: верхнюю пластину, нижний пояс и верхний пояс.

4. Галстук урагана

Стяжки-ураганы - отличный вариант для крепления фермы к верхней пластине. Монтаж ферм такой же, как и стропил (см. Выше). Вместо того, чтобы прикреплять стропу к стропилам, вы будете прикреплять ее к нижнему поясу фермы.Ураганные стяжки обеспечивают прочное соединение, которое обеспечит вам самое сильное сопротивление поднятию.

5. Угловой соединитель ML

Просто, прочно и эффективно. Эти угловые соединители от Simpson Strong-Tie создают прочное соединение между фермой и верхней пластиной и относительно просты в установке. Они работают, создавая соединение прямо на стыке под углом 90 градусов фермы и верхней пластины.

После того, как ферма установлена ​​на место, прикрепите угловые соединители к обеим сторонам нижнего шнура и установите их с помощью приспособлений Simpson 1/4 ”x1. Винты с сильным приводом 5 дюймов.

Заключение

Есть много хороших вариантов, которые следует учитывать при определении того, как прикрепить крышу к стенам здания, которое вы строите. Строповка на пальцах ног - один из наиболее простых способов крепления стропил или ферм к верхней пластине, в то время как ураганные стяжки обеспечивают превосходную прочность, чтобы ваша крыша оставалась на своем месте.

Когда приходит время прикреплять крышу, будь то фермы или стропила, обязательно подумайте о том, что лучше всего соответствует потребностям строящейся конструкции.

Евгений был энтузиастом DIY большую часть своей жизни и любит творчество, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Строительство односкатной крыши над палубой

Всегда старайтесь, чтобы угол наклона крыши дома и свес соответствовали односкатной крыше. Некоторые односкатные крыши могут быть почти плоскими. Плоские крыши более подвержены протечкам, чем скатные. Односкатные крыши выступают в виде односкатной крыши, скатной от дома.Если вы привязываете крышу непосредственно к стене дома, вы можете установить ригельную доску с гидроизоляцией и установить стропила, чтобы прикрепить стропила под соответствующими углами, или использовать инженерные фермы. Противоположная сторона крыши крыльца будет поддерживаться перекладиной, которая устанавливается параллельно дому на опорные стойки 6x6. Опорные стойки должны быть расположены на расстоянии менее 8 футов друг от друга и располагаться на подошвах должного размера на морозе. Стропила следует крепить к балке заголовка с помощью ураганных стяжек.

Если вы привязываете односкатную крышу к существующей крыше дома, вам нужно будет удалить черепицу и обшивку, чтобы обнажить каркас крыши. Вам нужно будет прикрепить стропила крыльца к стропилам крыши дома и заменить кровлю и оклад.

Многие строительные отделы требуют, чтобы местный архитектор или инженер разработал планы крыш крыльца из-за увеличения снеговых, кровельных и ветровых нагрузок, создаваемых добавлением крыши.

Строительство односкатной крыши над настилом: шаг за шагом

Установите соединители основания стойки, чтобы прикрепить опорные стойки к раме настила.Убедитесь, что рама имеет соответствующую блокировку, чтобы обеспечить надежное соединение. Не прикрепляйте основание стойки только к настилу.

Установите опорные стойки 6x6 на соединители основания стойки.

Установите временные распорки, чтобы опорные стойки оставались ровными и на месте. Обратите внимание, что на верхних частях опорных стоек 6x6 есть выемки для удержания балки жатки.

Установите балки жатки 2-2x10 на опорные стойки 6x6 с выемками. Используйте сквозные болты для прочного и прочного соединения.

Установка заголовка рядом с домом

Прикрепите заголовок к опоре рядом с домом. Не прикрепляйте жатку непосредственно к консоли дома.

Прошивка и прикрутите доску к стене дома. Эта доска будет поддерживать стропила.

Используйте скоростной угольник, чтобы разметить и обрезать угол стропил до ската крыши.

Разложите стропила. Большинство стропил крыльца, оформленных вручную, устанавливаются на расстоянии 16 дюймов от центра вдоль главной доски.

Прибейте ногой стропила к доске.

Прикрепляем стропила к заголовку

Прикрепите устье стропила к перемычке с помощью гвоздей.

Установить обшивку крыши

Установите фанерную обшивку крыши на стропила, чтобы создать подкровельную часть.

Угловые углы для стропил | Как читать квадратный угол стропил »вики полезно Как использовать угольник для стропил | Как использовать угольник для стропил со стропилами

Угловой квадрат для стропил How To's

Покупайте все строительные площадки на Johnson Level.

Угловые угольники

Ускорьте работу по укладке стропил или углов, используя наш угловой квадрат для стропил, также известный как квадрат. С помощью одной цифры на нашем квадрате вы можете обрамить крышу или опору для солнечной панели, или разметить лестницу, шкафы, отделочные работы или многие другие строительные проекты.

Johnson's Rafter Angle Square имеет удобную 6-дюймовую линейку для быстрых измерений и разметки. Легко читаемая угловая шкала позволяет вам находить любой угол от 0 до 180 градусов для многих ваших специальных дизайнов, таких как резьба, рисунок обрамление, мебель, перегородки, теневые боксы, "вырезы", фрезеры и многое другое.Стропильные весы разложены математически, чтобы избавить вас от трудоемких расчетов при раскладке. Это дает вам необходимую точность с удобством использования одного числа для работы. Угловой квадрат для стропил также является отличной направляющей под прямым углом, по которой может работать электрическая пила.

И профессиональный мастер, и разнорабочий найдут угловой квадрат для стропил удобным в использовании. Все необходимые инструкции по базовой конструкции крыши включены в прилагаемый PDF-файл, а также другие варианты использования квадрата, такие как расположение лестниц и обрамление опоры солнечной панели. Было добавлено множество описательных чертежей и таблиц, а также указатель для быстрого доступа к каждому разделу.

Загрузите руководство по строительству угловых квадратных стропил (3,2 МБ PDF)

Как правильно читать угловой квадрат для стропил

  1. Найдите кромку кромки кромки. Эта кромка не дает стропильному уголку лежать ровно. Используйте его как линейку.
  2. Найдите гипотенузу , идущую под углом 45 градусов от опор.
  3. Следуйте за выступом и прилегающей ногой до того места, где они образуют угол 90 градусов. Это называется точкой поворота .
  4. Найдите этикетку common вдоль длинного внутреннего выреза. Он измеряет уклон (обычно используется для уклона крыши).
  5. Найдите градусов вдоль гипотенузы. Используйте это измерение как альтернативу обычному.

К началу

Как использовать угловой угольник для стропил

  1. Положите квадрат на поверхность материала так, чтобы выступ проходил вниз по длинной стороне материала.
  2. Поверните выступ от края материала вокруг оси. Угол, где встречаются гипотенуза и выступ, должен двигаться, а не стержень.
  3. Совместите желаемый угол, указанный на гипотенузе, на том же крае, что и стержень.
  4. Если вы выполняете измерения по шагу, а не по углам, выровняйте желаемый шаг, как показано общей кромкой, на той же кромке, что и точка поворота.
  5. Отметьте вдоль внешнего края углового квадрата стропила для углового пропила.

К началу

Как использовать угольник для стропил для ската крыши

  1. Найдите обычное стропило с углом наклона крыши.
  2. С помощью спиртового уровня наметьте прямую вертикальную линию поперек стропила. Это называется отвесом.
  3. Выровняйте выступ стропильного угольника по отвесу.
  4. Совместите точку поворота с нижним краем стропила.
  5. Следуйте за нижним краем стропил до места, где он соответствует стандартному значению шага.
  6. Соответствующее значение измеряет наклон крыши.

К началу

Как использовать угловой угольник для стропил

  1. Приложите квадрат к поверхности материала, который хотите использовать. Отметьте расположение диагонального края. Это создаст линию под углом 45 °.
  2. Используя точку поворота (выемка на ножке квадрата, не являющейся кромкой), отрегулируйте квадрат до тех пор, пока градация в градусах, в которой вы нуждаетесь, не совпадет с краем.Проведите карандашом линию по квадрату на поверхности.
  3. Прижмите угольник к краю. Вставьте кончик карандаша в выемку, чтобы отмерить необходимое вам количество дюймов. Удерживая карандаш в выемке, проведите квадратом по материалу. У вас получится прямая линия, параллельная краю.
  4. Расположите квадрат на доске, которую хотите вырезать. Придвиньте башмак пилы к квадрату. Уголок для стропил толще, поэтому пропил будет точным.

К началу

Как распилить стропила с помощью углового угольника

  1. Определите ширину и длину здания, а также длину пролета стропил, чтобы оценить необходимое количество стропил. Затем определите высоту звука. Разделите пролет стропил на два, чтобы найти пролет стропил. Например, в здании шириной 24 фута длина стропил составляет 12. Если высота подъема равна 5, шаг будет 5/12. Если расстояние между стропилами составляет 24 дюйма, вам понадобится 15 стропил для здания длиной 30 футов.
  2. Сначала отметьте верхнюю часть (отвес). Поместите точку поворота, где прямой край квадрата встречается со стороной выступа, на верхнем крае стропильной доски. Вращайте квадрат до тех пор, пока правильный шаг не совпадет с краем доски.Используя противоположную сторону квадрата, проведите линию вниз по краю доски. Это ваш отвес. После того, как длина стропил будет установлена ​​и отрезана, сделайте еще один надрез на 3/4 дюйма от отвеса, чтобы учесть двухдюймовую гребневую доску для стыка стропил.
  3. Определите необходимую длину стропила, обратившись к таблице стропильных ног в руководстве по угловым угольникам. Возвращаясь к нашему примеру, стропило 5/12 дюйма имеет длину 13 дюймов.
  4. Найдите косяк "Птичий рот". Инструкции можно найти в руководстве по эксплуатации углового угольника Johnson Level.

К началу

Если вам нужна дополнительная информация об использовании инструмента, загляните в руководство с практическими рекомендациями от Johnson Level.

Покупайте все строительные площадки на Johnson Level.

Ручное строительство деревянного каркаса односкатной крыши

Привет! Спасибо, что следили за нашим процессом сборки кабины!

Некоторое время назад я писал о том, как мы строили палубы для каюты -

Как видите, это определенно колода, которую нужно накрыть.Наша хижина находится в горах, поэтому каждую зиму можно ожидать выпадения нескольких футов снега.

Зная это, я с самого начала спроектировал крытые палубы на планах кают. Вы можете вернуться и добавить закрытые колоды, но это всегда проще, если вы планируете их с самого начала.

Я также почувствовал, что крытые палубы добавили дизайну, сделав кабину более сбалансированной. Кроме того, наша кабина 24x30 выглядит огромной, если добавить палубы по бокам. Открытые пространства никогда не следует упускать из виду или недооценивать.

Моя любимая крытая палуба - это северная палуба с простой односкатной крышей. Я знаю, что у переднего крыльца линия крыши намного красивее (и я скоро покажу вам, как мы это сделали), но простой дизайн задней палубы крадет мое сердце.

Эти фотографии не оправдывают ожиданий - я бы хотел, чтобы вы увидели это лично!

И есть что-то в нижней линии крыши (в отличие от высокой соборной высоты передней палубы), что заставляет вас чувствовать себя тепло и уютно во всем, и вы просто хотите потусоваться и расслабиться.Кроме того, он более прохладный и дает больше тени.

Скоро мы доберемся до передней палубы, и это определенно статуя, делающая вход, но сегодня я хочу поделиться с вами, как мы построили деревянную односкатную крышу над задней палубой.

Когда мы обрамляли стены для хижины, на северной стене мы сделали выемку 2x8, где крыша сарая привязывается к стене.

Когда мы вручную вырезаем деревянный каркас для хижины, мы собираем опорную стенку односкатной крыши из бруса.

Последним этапом обрамления односкатной крыши является укладка стропил, также вырезанных из балок 4x8, поверх прорезанных в 2x8 и стены деревянного каркаса. Стропила также подрезаем в домашних условиях.

В гараже, за шесть недель до того, как мы должны были начать строительство на месте, мы начали резку деревянного каркаса. Плывы идут довольно быстро -

Концы просто обрезаются по скату крыши, и «птичьи пасти» вырезаются там, где стропила сидит поверх паза 2x8 в стене и над балкой на открытой стороне.

Это стена из балок требует времени.

Балки очень тяжелые, особенно главная балка, проходящая по всей длине крыльца. Так что просто управлять ими вручную - огромная задача.

источник

В этой деревянной раме у нас не будет открытых креплений, за исключением деревянных колышков, с использованием столярных систем врезного и шипового типа.

Это означает, что на всех концах пересекающихся частей нарезаются шипы, а в балках врезаются пазы.

Шипы относительно простые. Вы используете циркулярную пилу, установленную на глубину древесины, которую вы хотите удалить, и делаете пропил через каждые 1/4 дюйма или около того, а затем завершаете пропил долотом. Поскольку вы режете против волокон, древесина легко ломается. . Даже такие угловые шипы - это всего лишь вопрос маркировки и резки.

Это пазы, которые требуют времени и работы. Вы можете купить долбежку, но у нас ее нет, поэтому мы использовали базовые столярные инструменты - дрель и фрезер.

Начнем с разметки места, где нужно разрезать паз. Поскольку мы работаем с черновыми балками, ширина которых может варьироваться на 1/8 дюйма, мы нашли центр и обработали его с помощью инструмента Kreg Multi-Mark - этот инструмент оказался бесценным для разметки древесины.

Поскольку древесина будет сжиматься и деформироваться, мы не только вырезаем карман для шипа, чтобы он поместился внутри, но мы также удаляем материал, чтобы заделать весь конец пересекающейся балки.Это скроет любые изменения в древесине на стыке внутри балки.

Итак, для начала мы устанавливаем наше сверло на глубину шипа плюс около 1/2 дюйма -

И затем просверлите отверстия там, где в конечном итоге пойдет шип -

Сверло того же размера, что и шип, который мы будем вырезать.

Это удаляет основную часть материала, и тогда мы можем просто закончить пропил долотом.

Эта деталь проста, потому что сверло забирает большую часть материала, и вы можете просверлить глубже, чем нужно.

Более мелкие пропилы труднее, так как вам нужно вырезать материал определенной глубины.

Мы пробовали резать циркулярной пилой, как мы делали это с шипом, но поскольку в этот раз мы режем по волокну, когда мы шли долбить дерево, ничего не получалось. Мы купили большой маршрутизатор с битом и пошли по этому пути. Это сработало намного лучше.

После этого рез можно просто обработать стамеской.

Для зачистки углов мы использовали специальное угловое долото.

В этом конкретном кармане нам нужно также вынуть нижнюю часть под углом, чтобы поперечная распорка могла поместиться внутрь.

Наилучший способ сделать это, который мы нашли, - это отрезать кусок дерева под нужным углом и использовать его в качестве направляющей для вырезания кармана.

Вытаскивание карманов было очень трудоемким и трудоемким процессом,

Особенно этот.

Подгоняем все стыки для подъездов в гараже, пронумеровав каждый и сделав индивидуальный раскрой, пока каждый не подойдет идеально.Мы подумали, что было бы разумнее делать это в гараже, чем в поле, работая удаленно, на открытом воздухе в погоду Аляски.

Прошло немного подгонки, долбления, переоснащения -

Наконец-то подошли квадратные!

Прошло несколько недель между резкой и началом сборки, поэтому мы нервничали, когда пришло время начать ремонтировать бревна крыльца на стройплощадке. Подойдут ли они еще? Дерево на нас покоробилось или высохло?

Вся эта дополнительная работа в гараже определенно окупилась.Куски подходят друг к другу, как бревна Линкольна!

Не могу поверить, что у меня нет фотографии всей задней палубы вместе (меня вызвали на дежурство, и следующее, что вы знаете, крыльцо было поднято -

Но мы собрали всю «стену» вверх ногами, а затем перевернули и поместили на место.

Затем мы добавили временные распорки к верху, привязанные к планкам, добавленным к внешним каркасным стенам, чтобы удерживать деревянную стену на месте, чтобы мы могли приступить к установке стропил.

Тогда оставалось только вытащить стропила на настил,

Вверх по лестнице,

В положение на одном конце,

До конца,

А потом на стене и балке.

Вот и все. Каждое стропило привязывают саморезами, спрятанными на голенище.

Было захватывающе видеть, как быстро продвигается крыша. В этом и заключается суть деревянного каркаса - это большая работа заранее, но почти мгновенное удовлетворение на месте.Это действительно хорошо сработало для нас, так как мы могли выполнять большую часть работы в отапливаемом гараже, оставив только сборку для полевых работ в элементах.

Вы понимаете, почему эта маленькая односкатная крыша - одна из моих любимых? Когда-нибудь я сделаю перголу, как эта крыша!

А вот как выглядит колода сегодня.

Легко? Нет. Стоит? Тысячу раз да.

Большое спасибо за то, что прочитали и продолжили наше путешествие по строительству домиков!

XO Ана + экипаж

.
Как делать стропила на крышу: как сделать и укладывать стропила для крыши своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
