Электрический генератор, как он работает

Электрический генератор — устройство, в котором неэлектрические виды энергии (механическая, химическая, тепловая) преобразуются в электрическую энергию.

Функция любого электрического генератора — вырабатывать электрический ток. Но на самом деле генератор ничего не производит, а лишь преобразует один вид энергии — в другой (как это и свойственно всем энергетическим процессам в природе). Чаще всего, произнося словосочетание «электрический генератор», имеют ввиду машину, преобразующую механическую энергию — в электрическую.

Механическая энергия может быть получена от расширяющегося под давлением газа или пара, от падающей воды или даже вручную. В любом случае для получения от генератора электрической энергии, ему необходимо сначала передать эту энергию в приемлемой форме, чаще всего в механической.

Генераторы, работающие посредством механического привода, — доминирующий вид генераторов в современном мире. Такие генераторы работают на атомных и гидроэлектростанциях, в автомобилях, в дизельных и бензиновых генераторах, на ветряках, в ручных динамо-машинах и т. д. Пар, бензин, ветер — служат источниками механической энергии, вращающей ротор генератора.

Пример работы простого электрогенератора:

На роторе генератора закреплена обмотка намагничивания или постоянные магниты. В последние годы широкое распространение получают генераторы с неодимовыми магнитами на роторе, так как современные неодимовые магниты не уступают по своим характеристикам мощной обмотке намагничивания.

Принцип выработки электрической энергии в генераторе основан на явлении электромагнитной индукции, которое заключается в том, что изменяющийся в пространстве магнитный поток индуцирует вокруг этого пространства электрическое поле.

И если в область где присутствует это индуцированное электрическое поле поместить проводник, то в нем наведется (будет индуцирована) ЭДС — электродвижущая сила, и между концами проводника можно будет наблюдать (измерить, использовать для питания нагрузки) соответствующее напряжение.

Изменяющийся магнитный поток получается в генераторе при помощи движущихся вместе с ротором магнитов или полюсных наконечников, намагничиваемых специальными обмотками — обмотками намагничивания. Обмотки намагничивания обычно получают питание через щетки и контактные кольца.

Применение генератора для электрификации модели железной дороги:

Провода, в которых наводится ЭДС (электрическое напряжение) в генераторе, представляют собой обмотку статора, расположенную, как правило, в магнитопроводе, закрепленном на неподвижной части электрической машины. Эта обмотка у генераторов разного типа может быть выполнена различным образом.

В трехфазных генераторах переменного тока приняты обмотки статора, изготовленные по трехфазной схеме, — три части такой трехфазной обмотки могут быть соединены «звездой» или «треугольником».

Соединение звездой позволяет получить от генератора напряжение большей величины, чем при соединении треугольником. Разница в напряжениях составит корень из 3 раз (около 1,73). Чем больше напряжение — тем меньше максимальный ток, который можно получить от данного генератора на нагрузке.

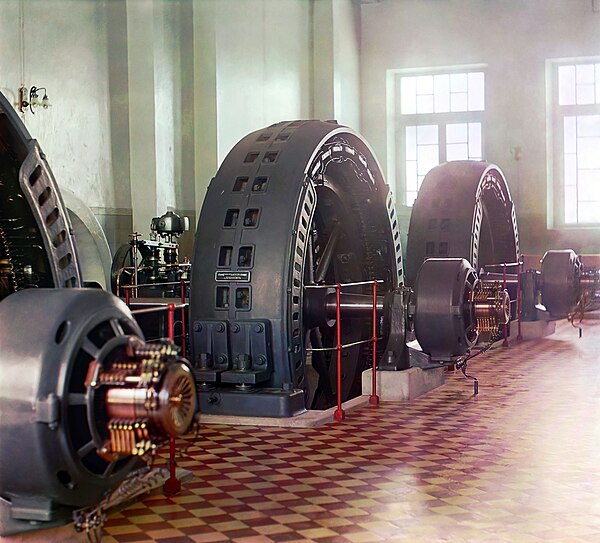

Работа электрического генератора на электростанции:

Номинальная мощность генератора зависит от нескольких факторов, которые определяют его номинальные ток и напряжение. Напряжение на выходных клеммах генератора зависит от длины обмотки (провода) статора, от скорости вращения ротора и от индукции магнитного поля на его полюсах. Чем эти параметры больше — тем большее напряжение получается с генератора на холостом ходу и под нагрузкой.

Портативный генератор (мини-электростанция) для автономного электроснабжения:

Максимальный ток, который можно получить от генератора, теоретически ограничен его током короткого замыкания. Практически при номинальных оборотах он зависит от толщины провода обмотки статора и от общего магнитного потока ротора.

Если магнитного потока не достаточно, в некоторых случаях прибегают к увеличению оборотов. Но тогда генератор обязательно должен быть оснащен автоматическим регулятором напряжения, как это реализовано в автомобильных генераторах, которые способны выдавать приемлемый для зарядки аккумулятора ток в широком диапазоне оборотов.

Ранее ЭлектроВести писали, что создан генератор энергии, работающий на смене пресной и морской воды.

По материалам: electrik.info.

Как работает генератор переменного тока?

Генератор превращает механическую энергию в электрическую путем вращения проволочной катушки в магнитном поле. Электрический ток вырабатывается и тогда, когда силовые линии движущегося магнита пересекают витки проволочной катушки {рисунок справа). Электроны {голубые шарики) перемещаются по направлению к положительному полюсу магнита, а электрический ток течет от положительного полюса к отрицательному. До тех пор, пока силовые линии магнитного поля пересекают катушку (проводник), в проводнике индуцируется электрический ток.

Аналогичный принцип работает и при перемещении проволочной рамки относительно магнита {дальний рисунок справа), т. е. когда рамка пересекает силовые линии магнитного поля. Индуцированный электрический ток течет таким образом, что его поле отталкивает магнит, когда рамка приближается к нему, и притягивает, когда рамка удаляется. Каждый раз, когда рамка изменяет ориентацию относительно полюсов магнита, электрический ток также изменяет свое направление на противоположное. Все то время, пока источник механической энергии вращает проводник (или магнитное поле), генератор будет вырабатывать переменный электрический ток.

Принцип действия генератора переменного тока

Простейший генератор переменного тока состоит из проволочной рамки, вращающейся между полюсами неподвижного магнита. Каждый конец рамки соединен со своим контактным кольцом, скользящим по электропроводной угольной щетке (рисунок над текстом). Индуцированный электрический ток течет к внутреннему контактному кольцу, когда соединенная с ним половина рамки проходит мимо северного полюса магнита, и, наоборот, к внешнему контактному кольцу, когда мимо северного полюса проходит другая половина рамки.

Трехфазный генератор переменного тока

Одним из наиболее экономически выгодных способов выработки сильного переменного тока является использование одного магнита, вращающегося относительно нескольких обмоток. В типичном трехфазном генераторе три катушки расположены равноудалено от оси магнита. Каждая катушка вырабатывает переменный ток, когда мимо нее проходит полюс магнита (правый рисунок).

Изменение направления электрического тока

Когда магнит вдвигается в проволочную катушку, он индуцирует в ней электрический ток. Этот ток заставляет стрелку гальванометра отклоняться в сторону от нулевого положения. Когда магнит вынимается из катушки, электрический ток изменяет свое направление на противоположное, и стрелка гальванометра отклоняется в другую сторону от нулевого положения.

Переменный ток

Магнит не будет индуцировать электрический ток до тех пор, пока его силовые линии не начнут пересекать проволочную петлю. Когда полюс магнита вдвигается в проволочную петлю, в ней индуцируется электрический ток. Если магнит прекращает движение, электрический ток (голубые стрелки) также прекращается (средняя диаграмма). Когда магнит вынимается из проволочной петли, в ней индуцируется электрический ток, текущий в противоположном направлении.

Что такое Генератор и как он устроен

Как генератор создает электроэнергию?

Генераторы являются полезными устройствами, которые снабжают электрической энергией во время прекращения подачи электроэнергии и предотвращают нарушение обычной деятельности человека, которая случается из-за отсутствия электроэнергии. Генераторы имеют различные электрические и физические конфигурации для использования, которое вам необходимо. Дальше мы рассмотрим, как именно функционирует генератор, его основные компоненты, и как электрогенератор действует в роли вторичного источника электричества, в случае его использование в жилых домах или на промышленных предприятиях.

Как работает генератор?

Электрический генератор – это устройство, которое конвертирует механическую энергию, полученную из внешнего источника, в электрическую энергию. Важно понимать, что в целом генератор не «создает» электрическую энергию. Вместо этого, он использует механическую энергию, которая снабжается им, для усиления движения электрических зарядов, находящихся в проводе его обмотки через внешнюю электрическую цепь (кольцо циркуляции). Этот поток электрических зарядов составляет электрический выходной ток, поступающий от генератора. Этот механизм можно понять, проведя аналогию электростанции с водяной помпой, которая вызывает своими действиями поток воды, но в действительности не «создает» его.

Современный электрогенератор работает по принципу электромагнитной индукции, обнаруженной Майклом Фарадеем в 1831-1832 годах. Фарадей открыл, что поток электрических зарядов может быть вызван перемещением электрического проводника, таким как например провод, который содержит электрические заряды, в магнитном поле. Такое передвижение создает разность напряжений между двумя концами провода или электрического проводника, который в свою очередь вызывает электрические заряды в поток, таким образом генерируя электрический ток.

Основные компоненты электростанции

Можно провести такую классификацию основных компонентов электрогенератора:
(1) Двигатель
(2) Синхронный генератор (или генератор переменного тока)
(3) Система подачи топлива
(4) Регулятор напряжения
(5) Система выпуска и охлаждения двигателя
(6) Система смазки
(7) Зарядное устройство
(8) Панель управления
(9) Основная сборка / Конструкция

(1) Двигатель электростанции

Двигатель является источником подачи механической энергии миниэлектростанции. Размер двигателя прямо пропорционален максимальной мощности, которую генератор может производить. Есть несколько факторов, которые нужно обязательно знать при оценке двигателя вашего генератора.

(а) вид используемого топлива – двигатели

электростанции работают на различном топливе, таких как дизельное топливо, бензин, пропан или природный газ. Чаще всего маленькие генераторы для дома работают на бензине, тогда как большие промышленные Электростанции на дизельном топливе, жидком пропане, природном газе или пропановом газе. Определенные двигатели также могут работать на двух видах топлива таких как дизельное топливо и газ.

(b) двигатели с верхним расположением клапанов OHV – такие двигатели отличаются от других тем что, впускные и выпускные клапаны у них расположены в верхушке (головке) цилиндра двигателя, а не на блоке цилиндров. Двигатели с верхним расположением клапанов более дорогие, но имеют некоторые преимущества перед другими двигателями:

— компактный дизайн
— более простой механизм работы
— долговечность
— удобный для пользования в работе
— низкий уровень шума во время работы
— низкий уровень выбросов

(с) чугунная гильза в цилиндре двигателя – это своего рода подкладка в цилиндре двигателя. Она сокращает изнашивание и обеспечивает долговечность двигателя. Большинство двигателей с верхним расположением клапанов оснащены такой гильзой в цилиндре, но все равно необходимо проверять это в двигателе. Чугунная гильза не дорога, но играет очень важную роль в долговечности двигателя, особенно если вам необходимо часто использовать генератор.

(2) Синхронный генератор

Синхронный генератор (или генератор переменного тока) является частью электростанции, который вырабатывает электрическую мощность от механической, подаваемой двигателем. Он содержит в себе неподвижные и подвижные детали, монтированные в корпус. Компоненты работают вместе, вызывая тем самым относительное движение между магнитными и электрическими полями, что в свою очередь вырабатывает электроэнергию.

(а) Ротор – это подвижная деталь, которая создает вращающееся магнитное поле одним из таких трех способов:

(i) индукцией – известен как синхронный бесщеточный генератор и обычно используется в больших генераторах.
(ii) Постоянными магнитами – зачастую используется в маленьких генераторах
(iii) С помощью задающего генератора (возбудителя) – задающий генератор является маленьким источником постоянного тока, который активизирует ротор через сборку токопроводящих контактных колец и щеток.

Ротор вырабатывает движущееся магнитное поле вокруг статора, которое вызывает разность напряжений между обмоткой статора. Это создает переменный ток на выходе генератора.

Вот следующие факторы, которые нужно знать при оценке синхронного генератора:

(а) металлический или пластиковый корпус – металлический дизайн обеспечит долговечность генератора. Пластиковый корпус деформируется со временем из-за чего его движущиеся части могут подпадать под негативное воздействие внешних факторов. Это может вызвать изнашивание и что еще важно опасность для пользователя.
(b) шариковый или игольчатый подшипник – предпочтение отдается шариковым подшипникам, тем более что они будут дольше вам служить.
(c) бесщеточный генератор – синхронный генератор, который не использует щетки, требует меньшего технического обслуживания и также производит более чистую энергию.

(3) Система подачи топлива

Топливный бак обычно имеет достаточную способность поддерживать электрогенератор в рабочем состоянии от 6 до 8 часов в среднем. В случае если минигенератор, топливный бак крепится на верхней части корпуса электростанции. Для промышленного применения необходимо устанавливать наружный топливный бак.

Представляем вам следующие характеристики системы подачи топлива:

(а) соединение трубопроводов от топливного бака к двигателю – линия питания направляет топливо от бака к двигателю и обратный провод направляет топливо от двигателя к баку.
(b) вентиляционная труба для топливного бака – топливный бак имеет вентиляционную трубу для предотвращения повышения давления во время повторного заполнения или слива топливного бака. Когда вы заполняете бак, обеспечьте контакт металлических поверхностей между соплом наполнителя и топливным баком для избежания искр.
(с) сливное соединение от топливного бака к дренажной трубе – это необходимо для того, чтобы при любом сливе во время повторного заполнения бака не случилась утечка жидкости на генераторной установке.
(d) топливный насос – он перемещает топливо от основного бака-хранилища до бака периодического действия (временного бака). Топливный насос как правило имеет электропривод.
(е) топливный водный разделитель / топливный фильтр – он отделяет воду и неизвестные вещества с топливной жидкости для защиты других компонентов генератора от коррозии и загрязнения.
(f) топливный инжектор – он автоматизирует топливную жидкость и распыляет необходимое количество топлива в камеру сгорания двигателя.

(4) Регулятор напряжения AVR

Эта составляющая регулирует выходное напряжение генератора. Далее будет описаны компоненты регулятора напряжения, которые занимают неотъемлемую часть в его работе.

(1) Регулятор напряжения: изменение переменного напряжения в постоянный ток – регулятор напряжения берет на себя малую часть выходного переменного напряжения и конвертирует его в постоянный ток. Регулятор напряжения затем подает постоянный ток на вторичную обмотку в статоре, известному как возбудитель обмотки (или обмотка задающего генератора).
(2) Возбудитель обмотки: изменение постоянного тока в переменный – возбудитель обмотки функционирует так же, как и основная обмотка статора и генерирует небольшое количество переменного тока. Возбудитель обмотки связан с таким понятием как вращающийся выпрямитель тока.
(3) Вращающийся выпрямитель тока: изменение переменного тока в постоянный – он выпрямляет переменный ток, который генерируется возбудителем обмотки, и конвертирует его в постоянный ток. Этот постоянный ток в свою очередь подается на ротор для создания электромагнитного поля в дополнение к вращающемуся магнитному полю ротора.
(4) Ротор: изменение постоянного тока в переменное напряжение – ротор индуцирует большое количество переменного напряжения через обмотку статора, которую генератор производит как большое количество выходного переменного напряжения.

Этот цикл происходит до тех пор, пока генератор начинает вырабатывать выходное напряжение, соответствующее его полной работоспособности. Когда производительность (или выходная мощность) генератора увеличивается, регулятор напряжения вырабатывает меньше постоянного тока. Если генератор достигает полной рабочей мощности, регулятор напряжения достигает состояния равновесия и вырабатывает достаточно постоянного тока для поддержания выходной мощности генератора на полном рабочем уровне.

При добавлении нагрузки на электростанцию, его выходное напряжение немного уменьшается. Это побуждает регулятор напряжения начать действовать. Цикл продолжается до тех пор, пока выходная мощность генератора не увеличиться до ее первоначальной работоспособности.

(5) Система выхлопа и охлаждения двигателя электростанции

(а) Система охлаждения электрогенератора
Продолжительное использование миниэлектростанции приводит к тому, что различные его компоненты нагреваются. Поэтому в таком случае необходимо иметь охлаждающую и вентиляционную систему для прекращения нагрева. Вода иногда используется как охлаждающая жидкость для генераторов, но это ограничивается определенными ситуациями, например, когда у вас маленький генератор для дачи или городских условий или очень большой генератор около 2250 кВт и т.д.
Водород иногда может использоваться как охладитель для обмотки статора в больших электростанциях, так как он более эффективно поглощает тепло. Водород убирает тепло от генератора и переносит его через теплообменник во вторичный контур охлаждения, который имеет деминирализованную воду как охлаждающая жидкость. Вот почему рядом с большими генераторами и маленькими электростанциями всегда находится большая охлаждающая башня (или стояк). Для всех других использований, как на предприятии, так и в жилых условиях, стандартный радиатор и вентилятор устанавливаются на генератор и работают в основном как охлаждающая система. Очень важно проверять уровень охлаждения генератора каждый день. Охлаждающая система и помпа с неочищенной водой должны промываться каждые 600 часов и теплообменник также должен очищаться каждые 2400 часов работы мини генератора. Генератор должен быть помещен в открытую и проветриваемую область. По национальным правилам установки оборудования устанавливается, что минимальное расстояние по сторонам генератора должно быть равно 3 футам для обеспечения свободного потока свежего воздуха.

(b) Система выхлопа
Отработаный газ, выпущенный генератором, содержит в себе высокотоксичные химикаты, с которые нужно надлежащим образом отвести. Поэтому необходимо установить соответствующую вытяжную систему для ликвидации отработаных газов. Иногда люди даже и не думают об этом, хотя отравление угарным газом остается одним из самых распространенных случаев смертей. Вытяжные трубы чаще всего изготавливаются из чугуна, кованого железа или стали. Они должны быть автономными и не должны поддерживаться двигателем генератора. Чаще всего выхлопные трубы прикрепляются к двигателю с использованием гибких соединителей для минимизации вибраций и предотвращения разрушения вытяжной системы генератора. Вытяжные трубы заканчиваются на открытом воздухе и ведут от дверей, окон и других открывающихся приспособлений, к дому или другому строению. Вы должны быть уверены, что вытяжная система вашего генератора не соединена с другим оборудованием.

(6) Система смазки

Так как генератор состоит из движущихся частей в его двигателе, необходимо смазывание для обеспечения длительности срока службы и плавной обработки на долгое время. Двигатель мини-электростанции смазывается маслом, которое находится в помпе. Необходимо проверять уровень смазывающего масла каждые 8 часов работы генератора. Кроме этого в проверке нуждается любая утечка масла и его изменения каждые 500 часов работы бензогенератора.

(7) Зарядное устройство

Запуск генератора изначально производится от аккумулятора. Зарядное устройство сохраняет батарею генератора заряженной, снабжая ее точным «плавающим» напряжением. Если такое напряжение очень низкое, батарея останется незаряженной. Если напряжение очень высокое, оно сократит срок работы батареи. Зарядные устройства обычно изготавливаются из нержавеющей стали для предотвращения коррозии. Также такие устройства полностью автоматизированы и не требуют каких-либо корректировок или изменений в параметрах. Постоянное выходное напряжение зарядного устройства устанавливается на 2.33 Вольт на ячейку, что является точным напряжением для свинцово-кислотной батареи. Зарядное устройство имеет отдельное постоянное напряжение, что препятствует нормальному функционированию электрогенератора.

(8) Панель управления электростанцией

Это пользовательский интерфейс портативной электростанции и он содержит положения об элементах управления. Разные производители предлагают разные панели управления для генераторов. Описание некоторых из них рассмотрим подробней.
(а) электрическое включение и выключение – такие панели управления автоматически включают ваш генератор во время прекращения подачи электроэнергии, следят за электростанцией во время ее работы и автоматически выключают ее, когда она больше не нужена.
(b) механическое устройство прибора (датчик) – различные приборы указывают на важные параметры, таки как давление масла, температура охлаждения, напряжение батареи, скорость вращения двигателя и длительность работы. Непрерывный контроль таких параметров позволяет автоматически выключить генератор, если один из них превысит свои показатели.
(с) датчики мини генератора – панель управления также имеет датчики для измерения выходного тока и напряжения и рабочей частоты.
(d) другие виды контроля – фазовый селекторный переключатель, переключатель частоты, и переключатель управления двигателем (ручной режим или авто режим) и др.

(9) Рама / Корпус

Все генераторы, переносные или стационарные, имеют установленную под заказ раму или корпус, который обеспечивает основную поддержку.

Использование генераторов для промышленного и бытового применения

Хотя основной принцип работы генерирования электроэнергии остается практически одинаковым для всех генераторов, механизм включения питания устройства при использовании электрической мощности, отличается в разных системах.

Переносной генератор

Такие генераторы обычно используются для бытовых целей, когда нужно подключить несколько домашних приборов во время отключения подачи электроэнергии или на строительных площадках, где отсутствует источник электрической энергии и необходимо подключить различные строительные приборы. В таких случаях обычно необходима мощность электрогенератор по крайней мере 4 кВт.

Использование удлинителя:
Одним из наиболее экономичных путей является обеспечение электроснабжения во время отсутствия подачи электроэнергии через использование удлинителя для прямого соединения переносного генератора с теми устройствами, которые вы хотите подключить.
Использование сетевого переключателя:
Безопасным путем при использовании переносного генератора для дома является использование сетевого переключателя мощности, который установлен и соединен с основной электрической сетью вашего дома. Такой выключатель способен переключаться от основного источника питания, зачастую это городская электросеть, к вторичному или даже третичному источнику питания, такому как генератор, когда питание от основного источника прерывается. Ручные переключатели работают через непосредственное управление или через использование удаленного пульта управления. Во время отсутствия электроэнергии переключатель перекидывает питание от второстепенных источников питания и подключает ее к генератору.
В таких случаях мини-генератор может быть присоединен к панели через удлинитель. Электрическая мощность от генератора может подаваться через основной автоматический выключатель и использоваться для необходимых областей. Критические и некритические электроприборы могут быть сгруппированы индивидуально таким образом, что переносный минигенератор будет обслуживать только необходимые приборы. Изолируя линию питания от питания генератора, вы также устраняете риск «обратной связи». Такой является поток электрической мощности от миниэлектростанции в линию питания, что может быть фатальным для электриков, работающих над линией питания во время отсутствия электроэнергии.

Резервный генератор

Переносные генераторы не практичны, так как они могут обслуживать только несколько приборов. Аварийная резервная система может использоваться для поставки мощности на весь дом, а не только на отдельные приборы, и может даже сохранять рабочими кондиционеры во время отсутствия электроэнергии. Также вы можете выбрать меньшие резервные блоки для обеспечения работы только некоторых приборов, таких как холодильник, свет и вентиляторы. Обычно такие устройства колеблются в потреблении от 6 кВт до 40 кВт.

Использование автоматического ввода резерва:
Резервные генераторы обычно устанавливаются вне дома и подсоединяются к основной электрической сети через автоматический переключатель. Система автоматически возобновляет питание в доме в пределах 20 секунд после отключения такого питания без какого-либо ручного вмешательства.

Коммерческий резервный генератор / Промышленные электростанции

Промышленные генераторы используются на коммерческих предприятиях, таких как офисы, производственные фабрики, добыча полезных ископаемых, больницы и др., которые просто не могут позволить себе риск нарушения непрерывности работы во время отсутствия электроэнергии. Зачастую промышленные электростанции – это стационарная установка, которая производит от 50 до 200 кВт мощности. Большинство маленьких и бытовых генераторов являются однофазными (120 Вольт), но коммерческие генераторы практически всегда трехфазные (120, 240 или 480 Вольт).

Использование автоматического ввода резерва:
Также как и бытовые резервные мини генераторы, коммерческие резервные электростанции подключены к электрической сети здания через автоматический переключатель и активизируются автоматически во время отсутствия электроэнергии. Они специально сконструированы так, что переключение между первичным и вторичным источником питания занимает долю секунды и позволяет без замедлений обеспечивать необходимые устройства электроэнергией.

Google

Как устроен генератор — все об устройстве электрогенераторов постоянного и переменого тока

Принцип работы генерирующего устройства

Работа электрогенерирующего оборудования основывается на принципе конвертации механической энергии, получаемой из внешнего источника, в электроэнергию. Иными словами, устройство не вырабатывает самостоятельно электричество. Происходит усиление движения возникающих в проводах его обмотки электрических зарядов, которые проходя через внешнее кольцо циркуляции, отдают свою энергию. В результате на выходе образуется электрический ток, который и поступает в сеть от электростанции.

С научной точки зрения принцип называется «магнитной индукцией» и был обнаружен Майклом Фарадеем в 19 веке. Ученый физик установил, что перемещением электрического проводника в магнитном поле рождается поток зарядов. Между двумя концами проводника, в частности, провода, создается разность напряжений, который усиливает движение зарядов, превращая их в электричество.

Перейти в каталог генераторного оборудования:

Основные элементы электростанции

Как устроен генератор переменного тока?

Это неотъемлемая часть электростанции, которая осуществляет преобразование механической мощности в электрическую энергию. Состоит устройство из неподвижных и подвижных модулей, которые вмонтированы в его корпус. Все элементы работают в синхронном режиме, усиливая движение между электрическими и магнитными полями, что рождает электричество.

Ротор, как подвижный модуль, создает вращающееся магнитное поле. Выполняется это несколькими способами:

индукцией, которая происходит в синхронном бесщеточном генераторе, которые, как правило, имеют достаточно внушительные габариты;
постоянными магнитами, используемыми в малых генераторах;
с помощью задающего возбудителя, активизирующего ротор через сборку щеток и токопроводящих контактных колец.

Подвижным ротором вокруг статора вырабатывается вращающееся магнитное поле и вызывается разность напряжений в обмотке. Таким образом производится на выходе переменный ток.

Факторы, влияющие на эффективность работы синхронного генератора:

металлический или пластиковый корпус. В первом случае устройство отличается большей долговечностью. Пластик же со временем деформируется и может стать причиной повреждения внутренних элементов, создавая таким образом аварийную ситуацию и опасность для пользователя.
шариковый или игольчатый подшипник: первый более предпочтителен в силу большей его износостойкости.
в бесщеточном генераторе не используются щетки, благодаря чему отличается производством более чистой энергии на фоне меньшего технического обслуживания.

Двигатель

С помощью этого элемента образуется механическая энергия для работы миниэлектростанции. Его размер напрямую зависит от максимальной мощности электростанции. Кроме того, существует множество факторов, влияющих на функциональность двигателя:

вид топлива, используемое для работы двигателя. Это могут быть бензин, дизельное топливо, природный газ или пропан. Бытовые электростанции, как правило, работают на бензине, промышленные же электростанции – на дизельном топливе, природном газу, жидком или газообразном пропане. Есть модификации, работающие на комбинированном виде топлива – дизеле и газу.
верхнее расположение клапанов OHV. Впускные и выпускные клапаны таких двигателей располагаются не на блоке цилиндров, а на их верхушке. Данные модели имеют более высокую стоимость, что обусловлены дополнительными преимуществами. Это компактный дизайн, упрощенная рабочая механика, удобство в использовании, а также долговечность конструкции. Кроме того, их работа отличается низким уровнем шума и меньшим уровнем выбросов.
чугунная гильза в цилиндре двигателя, используемая в качестве подкладки. Таким способом уменьшается износ двигателя, что увеличивает доремонтный срок службы. Такая чугунная гильза используется в большинстве устройств с верхним расположением клапанов. Как элемент, эта подкладка имеет невысокую стоимость, однако очень важна, особенно в случаях частого использования электростанции.

Система подачи топлива

Топливный резервуар обычно имеет достаточный объем для поддержания стабильной работы электростанции на период от 6 до 8 часов. На малых устройствах бак устанавливается в верхней части корпуса. Для промышленной установки применяется наружный резервуар.

Характеристики системы:

соединение трубопроводов с двигателем. Таким путем осуществляется подача топлива к работающему модулю и обратно.
вентиляционная труба для топливного бака необходима для снижения уровня давления при повторном заполнении или сливе резервуара. Крайне важно при этом обеспечить контакт металлических поверхностей сопла наполнителя и топливного бака во избежание искр.
сливное соединение с дренажной трубой используется для предотвращения протечек жидкости во время слива.
топливный насос отвечает за перемещение топлива от основного хранилища в точку потребления. Данное устройство имеет электропривод.
топливный фильтр очищает жидкость от иных примесей, способных привести к коррозии и загрязнению внутренних модулей оборудования.
инжектор автоматически управляет поступлением необходимого объема жидкости в камеру сгорания.

Регулятор напряжения AVR

Этот модуль осуществляет регулировку выходного напряжения электростанции. Устройство состоит из нескольких компонентов:

регулятор напряжения контролирует процесс преобразования переменного напряжения в постоянный электроток. Затем происходит его подача на вторичную обмотку статора.
возбудитель обмотки необходим для генерирования небольшого количества переменного тока. Напрямую связан с вращающимся выпрямителем тока.
вращающийся выпрямитель тока осуществляет выпрямление переданного с возбудителя обмотки переменного тока с последующей конвертацией его в постоянный. Затем выполняется его подача на ротор, где в дополнение к вращающемуся магнитному полю создается и электромагнитное напряжение.
ротору отводится роль индукции большого количества переменного напряжения на обмотку статора.

Регулятор напряжения максимально задействован в начальном периоде запуска установки. Как только устройство выходит на полную работоспособность, модуль снижает выработку постоянного тока. В состоянии равновесия регулятор напряжения производит только необходимое количество мощности для поддержания электростанции в рабочем состоянии.

При увеличении нагрузки на электростанцию, регулятор напряжения выходит из состояния равновесия и активизирует свою работу, пока мощность оборудования не выйдет на показанный уровень потребления.

В нашем каталоге Вы можете ознакомиться с примерами дизельных генераторов с АВР >>

Установка выхлопа и охлаждения двигателя электростанции

Включает в себя:

Систему охлаждения электростанции, используемую для снижения уровня перегрева рабочего устройства. В качестве антифриза используется вода, водород, а также стандартный радиатор и вентилятор. За уровнем охлаждения следует периодически наблюдать, чтобы предотвратить аварийную ситуацию. Система требует постоянной очистки от загрязнений, выполняемую через каждые 600 часов работы. Следует обеспечить приток к устройству свежего воздуха: по действующим нормам в радиусе от электрогенерирующей установки должно быть не меньше метра свободного пространства.
Систему выхлопа. В процессе сгорания топлива образуется отработанный газ, содержащий высокотоксичные химические соединения. Очень важно создать эффективную систему утилизации выхлопов с использованием вытяжек.

Система смазки

Электростанция в комплекте имеет множество движущихся модулей, эффективность работы которых зависит и от содержания смазочных веществ. Для чего в помпе всегда находится специальное масло, уровень которого следует контролировать каждые 8 часов. Также необходимо строго отслеживать возможные протечки смазывающего вещества.

Зарядное устройство

Запуск электростанции осуществляется с помощью аккумулятора. Эта батарея должна быть всегда заряженной, за что отвечает зарядное устройство. Оно снабжает аккумулятор необходимым количеством «плавающей» энергии, которая и производит подзарядку емкости. Важно следить за уровнем этой энергии: снижение приведет к неполной зарядке аккумулятора, а повышенный уровень выведет его из строя.

Изготавливается зарядное устройство из нержавеющей стали, чтобы увеличить срок службы модуля. Его работа полностью автоматизирована и не требует вмешательства в параметры. Постоянное напряжение на выходе определяется на уровне на 2.33 Вольт на ячейку. Зарядное устройства обладает отдельным постоянным напряжением, которое может привнести сбои в нормальное функционирование электрооборудования.

Панель управления

Модуль снабжен упрощенным интерфейсом, на котором отображены все положения управляемых элементов. Каждый производитель предлагает собственный вариант панели.

Электрическое включение и выключение автоматически запускает электростанцию в рабочее состояние в случае необходимости. И отключает, когда деятельность устройства нецелесообразна.

Механическое устройство прибора отображает на датчиках наиболее важные параметры по давлению масла, температуре охлаждения, напряжению батареи, скорости вращения двигателя и длительности работы. При превышении нормы электростанция автоматически отключается.

Датчики мини электростанции отвечают за измерение выходного тока, напряжения и рабочей частоты. Иные виды контроля: переключатель частоты, фазовый селекторный переключатель и переключатель режимов двигателя.

Рама / Корпус

Основная конструкция служит генераторному оборудованию главной поддержкой и имеет выполненный под заказ корпус. В случаях, когда предполагается перемещение оборудования, рама может быть дополнительно оснащена шасси.

Для наглядности, вы можете посмотреть нашу продукцию из раздела передвижные дизельные генераторы >>

Как работает электрический генератор — ООО «УК Энерготехсервис»

Компания «Cистемотехника» занимается производством и продажей энергетического оборудования.

Оказываем комплексные услуги по поставке, монтажу и обслуживанию систем бесперебойного электроснабжения по оптимальным ценам в Москве.

Происходит усиление движения возникающих в проводах его обмотки электрических зарядов, которые проходя через внешнее кольцо циркуляции, отдают свою энергию.

В результате на выходе образуется электрический ток, который и поступает в сеть от электростанции.

Перейти в каталог генераторного оборудования:

Ротор, как подвижный модуль, создает вращающееся магнитное поле. Выполняется это несколькими способами:

индукцией, которая происходит в синхронном бесщеточном генераторе, которые, как правило, имеют достаточно внушительные габариты;
постоянными магнитами, используемыми в малых генераторах;
с помощью задающего возбудителя, активизирующего ротор через сборку щеток и токопроводящих контактных колец.

Факторы, влияющие на эффективность работы синхронного генератора:

металлический или пластиковый корпус. В первом случае устройство отличается большей долговечностью. Пластик же со временем деформируется и может стать причиной повреждения внутренних элементов, создавая таким образом аварийную ситуацию и опасность для пользователя.
шариковый или игольчатый подшипник: первый более предпочтителен в силу большей его износостойкости.
в бесщеточном генераторе не используются щетки, благодаря чему отличается производством более чистой энергии на фоне меньшего технического обслуживания.

Двигатель

вид топлива, используемое для работы двигателя. Это могут быть бензин, дизельное топливо, природный газ или пропан. Бытовые электростанции, как правило, работают на бензине, промышленные же электростанции – на дизельном топливе, природном газу, жидком или газообразном пропане. Есть модификации, работающие на комбинированном виде топлива – дизеле и газу.
верхнее расположение клапанов OHV. Впускные и выпускные клапаны таких двигателей располагаются не на блоке цилиндров, а на их верхушке. Данные модели имеют более высокую стоимость, что обусловлены дополнительными преимуществами. Это компактный дизайн, упрощенная рабочая механика, удобство в использовании, а также долговечность конструкции. Кроме того, их работа отличается низким уровнем шума и меньшим уровнем выбросов.
чугунная гильза в цилиндре двигателя, используемая в качестве подкладки. Таким способом уменьшается износ двигателя, что увеличивает доремонтный срок службы. Такая чугунная гильза используется в большинстве устройств с верхним расположением клапанов. Как элемент, эта подкладка имеет невысокую стоимость, однако очень важна, особенно в случаях частого использования электростанции.

Система подачи топлива

Характеристики системы:

соединение трубопроводов с двигателем. Таким путем осуществляется подача топлива к работающему модулю и обратно.
вентиляционная труба для топливного бака необходима для снижения уровня давления при повторном заполнении или сливе резервуара. Крайне важно при этом обеспечить контакт металлических поверхностей сопла наполнителя и топливного бака во избежание искр.
сливное соединение с дренажной трубой используется для предотвращения протечек жидкости во время слива.
топливный насос отвечает за перемещение топлива от основного хранилища в точку потребления. Данное устройство имеет электропривод.
топливный фильтр очищает жидкость от иных примесей, способных привести к коррозии и загрязнению внутренних модулей оборудования.
инжектор автоматически управляет поступлением необходимого объема жидкости в камеру сгорания.

Регулятор напряжения AVR

регулятор напряжения контролирует процесс преобразования переменного напряжения в постоянный электроток. Затем происходит его подача на вторичную обмотку статора.
возбудитель обмотки необходим для генерирования небольшого количества переменного тока. Напрямую связан с вращающимся выпрямителем тока.
вращающийся выпрямитель тока осуществляет выпрямление переданного с возбудителя обмотки переменного тока с последующей конвертацией его в постоянный. Затем выполняется его подача на ротор, где в дополнение к вращающемуся магнитному полю создается и электромагнитное напряжение.
ротору отводится роль индукции большого количества переменного напряжения на обмотку статора.

В нашем каталоге Вы можете ознакомиться с примерами дизельных генераторов с АВР >>

Установка выхлопа и охлаждения двигателя электростанции

Включает в себя:

Систему охлаждения электростанции, используемую для снижения уровня перегрева рабочего устройства. В качестве антифриза используется вода, водород, а также стандартный радиатор и вентилятор. За уровнем охлаждения следует периодически наблюдать, чтобы предотвратить аварийную ситуацию. Система требует постоянной очистки от загрязнений, выполняемую через каждые 600 часов работы. Следует обеспечить приток к устройству свежего воздуха: по действующим нормам в радиусе от электрогенерирующей установки должно быть не меньше метра свободного пространства.
Систему выхлопа. В процессе сгорания топлива образуется отработанный газ, содержащий высокотоксичные химические соединения. Очень важно создать эффективную систему утилизации выхлопов с использованием вытяжек.

Система смазки

Зарядное устройство

Постоянное напряжение на выходе определяется на уровне на 2.33 Вольт на ячейку.

Зарядное устройства обладает отдельным постоянным напряжением, которое может привнести сбои в нормальное функционирование электрооборудования.

Панель управления

Рама / Корпус

Для наглядности, вы можете посмотреть нашу продукцию из раздела передвижные дизельные генераторы >>

Генераторы тока: переменного и постоянного

Гарантии, что подачу электроэнергии не прекратят в самый неподходящий момент – не может дать ни она организация.

Поэтому резервная электростанция на базе генератора постоянного или переменного тока — важное, а зачастую незаменимое оборудование, которое обеспечивает непрерывность производства, комфорт в бытовой сфере, безопасность и непрерывность технологических процессов.

Что такое генератор тока

Генераторы тока стандартно «работают» на топливе, за счет вращения обмотки в магнитном поле преобразовывая механическую энергию вращения в электричество. Ток возникает в замкнутом контуре, протекает по обмоткам, когда к электростанции подключается потребитель — именно так работает генератор тока.

В зависимости от того, как вращается магнитное поле (при неподвижном или подвижном проводнике) различают два типа этих электрических машин — генераторы постоянного или переменного тока.

В чем разница между постоянным и переменным током

Вспоминаем уроки физики. Электроток — заряженные микрочастицы, которые «бегут» в определенном направлении. У постоянного тока частицы движутся по прямой, в одном направлении от минуса к плюсу. У переменного движение электронов идет по синусоиде с определенной частотой (полярность между проводами меняется несколько раз за заданный промежуток времени).

Разница между движением заряженных частиц заложена в принцип работы генераторов электрического тока. Для простого обывателя можно сказать так: в розетке — переменный, в батарейке — постоянный. В качестве частного случая, с очень большим упрощением, можно сказать так: всё что с напряжением до 48 Вольт — всё постоянный, всё что от 100 до 500 Вольт — переменный.

Автор статьи и специалисты Mototech прекрасно осведомлены о том, что и постоянный ток может иметь практически любое напряжение (например, 380 Вольт на шине постоянного тока в ИБП), так же как и переменный ток для узких задач.

В чем конструктивная разница между генераторами

Несмотря на то, что конечный результат работы электростанций один — потребитель получает электроэнергию, методы преобразования механической энергии в электродвижущую силу и электричество различаются. Элементы (комплектующие) также отличны.

Особенности конструкции генераторов переменного тока

Электростанция такого типа состоит из:

Внешней силовой рамы, изготовленной из высокопрочных сплавов. Корпус рассчитан на интенсивную нагрузку, возникающую при передаче магнитного потока от полюса к полюсу. Проще говоря: чугунный кожух не «пробивается» разрядами тока.
Магнитных полюсов, закрепленные на корпусе болтами или шпильками. На «плюс» и «минус» монтируется обмотка.
Статора. Остов с катушкой возбуждения изготавливают из ферромагнитных материалов, на сердечнике устанавливают магнитные полюса, которые и образуют магнитное поле.
Вращающегося ротора (якоря). Задача магнитопровода — снизить вихревые токи и повысить КПД генератора постоянного тока.
Коммутационного узла, оснащенного щетками (обычно изготовленными из графита) и коллекторными пластинами из меди.

Полюсов может быть несколько (число минусов и плюсов всегда идентично). Поэтому сегодня потребитель может купить электростанцию необходимой мощности и обеспечить электричеством как дом, так и промышленный объект.

Особенности конструкции генератора переменного тока

Конструктивной разницы в статоре и роторе между устройствами постоянного и переменного тока нет. Практически идентичны и силовые рамы. Существенное отличие в комплектации коммуникационного узла. Каждый выход механизма помимо щеток оснащен токопроводящими кольцами. «Закольцованный» ток движется по синусоиде и несколько раз в секунду достигает пика мощности. По типу устройства, характеристикам и принципу работы современные генераторы переменного тока делятся на синхронные и асинхронные.

Специфика синхронного устройства: скорость вращения ротора равна скорости вращения магнитного поля в рабочем зазоре.

Асинхронным машинам характерны:

отсутствие электрической связи с ротором;
вращение якоря под воздействием остаточного механизма статора;
измененная электрическая нагрузка на статоре.

Такие агрегаты могут быть однофазными и трехфазными.

Принцип работы генератора постоянного тока

Простейший по конструкции генератор работает следующим образом:

Рамка вращается вокруг оси, расположенная на корпусе обмотка регулярно проходит через «минус» и «плюс» полюсов.
Каждый раз при достижении разнополюсных точек, происходит смена направления тока на противоположное.
Выходной цепи благодаря полукольцу, расположенному на коллекторном узле, создается постоянный ток.
С помощью щеток с положительного или отрицательного полюса снимается потенциал и по схеме передается потребителю.

Такая схема работает в простейшей конструкции, с одним плюсом и минусом, если положительных/отрицательных точек больше, ЭДС и ориентировочное количество электроэнергии рассчитываются по формуле.

К преимуществам генераторов постоянного тока относят:

небольшой вес и компактность агрегата;
возможность использовать в экстремальных условиях;
отсутствие потерь, связанных с вихревыми токами.

Минус: на большую мощность при использовании устройств такого типа рассчитывать не стоит.

Принцип работы генератора переменного тока

Устройства такого типа преобразуют механику в электроэнергию, вращая проволочную катушку в магнитном поле. Ток вырабатывается, когда силовые линии пересекают обмотку. До тех пор, пока магнитное поле соприкасается с проводником, в нем индуцируется электроток. Идентичный принцип действует и в случае, если рамка вращается относительно магнита, пересекая силовые линии.

Основные достоинства генераторов переменного тока

В электростанциях с синусоидальной подачей тока отсутствует реактивная мощность. То есть весь запас электроэнергии (с вычетом потерь на проводах) расходуется на нужды потребителя, а не на поддержание работоспособности устройства.

Плюсами использования генераторов переменного тока являются:

большая выходная мощность при одинаковых габаритах устройств постоянного и переменного тока;
выработка электроэнергии на низких скоростях вращения ротора;
проще конструкция и схема, соответственно, меньше узлов, нуждающихся в техобслуживании и ремонте;
конструкция токосъемного узла отличается большей надежностью;
больше эксплуатационный ресурс и меньше эксплуатационные затраты.

Дополнительное преимущество: агрегаты с трехфазным питанием можно использовать для питания высоковольтных потребителей.

Где применяются генераторы постоянного и переменного тока

Например, на борту самолетов. Если большая мощность — не основополагающая характеристика электростанции, то генераторы постоянного тока отлично справятся с питанием оборудования в учебных, медицинских учреждениях, лабораториях. Полноценные дизельные электростанции постоянного тока используются на аэродромах для зарядки и питания бортовых систем летной техники.

Электростанции переменного тока необходимы практически для всего остального. 99% того, что питается от централизованной сети — это устройства переменного тока. Соответственно, аварийное питание этих объектов так же должно осуществляться от соответствующего оборудования.

Мototech специализируется на продаже электростанций различного типа. Поможем выбрать оптимальный вариант электростанции мощностью от 5 до 6000 кВА и конечно же, это будут электростанции переменного тока.

Мы обеспечим сопроводительные строительные и электромонтажные работы, грамотную пуско-наладку и обслуживание устройств.

С клиентами работают сотрудники с энергетическим образованием, поэтому квалифицированную информацию, ответы на вопросы и правильные расчеты характеристик в соответствии с вашими потребностями гарантируем.

Принцип работы генератора переменного и постоянного тока

Как известно, при прохождении тока через проводник (катушку) образуется магнитное поле. И, наоборот, при движении проводника вверх-вниз через линии магнитного поля возникает электродвижущая сила.

Если движение проводника медленное, то соответственно возникающий электрический ток будет слабым.

Значение тока прямо пропорционально напряженности магнитного поля, числу проводников, и соответственно скорости их движения.

Простейший генератор тока состоит из катушки, изготовленной в виде барабана, на которую намотана проволока. Катушка крепится на валу. Барабан с проволочной обмоткой еще называют якорем.

генератор тока

Для снятия тока с катушки, конец каждого провода припаивается к токособирающим щеткам. Эти щетки должны быть полностью изолированы друг от друга.

Электрический мотор

Генератор переменного тока

генератор переменного тока

При вращении якоря вокруг своей оси происходит изменение электродвижущей силы. Когда виток поворачивается на девяносто градусов сила тока максимальная. При следующем повороте падает к значению нуля.

генератор переменного тока

Полный оборот витка в генераторе тока создает период тока или, другими словами, переменный ток.

Генератор постоянного тока

Для получения постоянного тока используется переключатель. Он представляет собой разрезанное кольцо на две части, каждая из которых присоединена к разным виткам якоря. При правильной установке половинок кольца и токособирающих щеток, за каждый период изменения силы тока в устройстве, во внешнюю среду будет поступать постоянный ток.

Генератор постоянного тока

Крупный промышленный генератор тока имеет неподвижный якорь, именуемый статором. Внутри статора вращается ротор, создающий магнитное поле.

Обязательно прочитайте статьи про автомобильные генераторы:

В любом автомобиле есть генератор тока, работающий при движении машины для питания электрической энергией аккумулятора, систем зажигания, фар, радиоприемника и т.д. Обмотка возбуждения ротора является источником магнитного поля. Для того чтобы магнитный поток обмотки возбуждения подводился без потерь к обмотке статора, катушки помещают в специальные пазы стальной конструкции.

автомобильный генератор тока

Таким образом, генератор тока является современным устройством, способный преобразовывать энергию механического движения в электрическую.

IT News

Дата Категория: Физика

Индуцированный электрический ток течет таким образом, что его поле отталкивает магнит, когда рамка приближается к нему, и притягивает, когда рамка удаляется. Каждый раз, когда рамка изменяет ориентацию относительно полюсов магнита, электрический ток также изменяет свое направление на противоположное.

Все то время, пока источник механической энергии вращает проводник (или магнитное поле), генератор будет вырабатывать переменный электрический ток.

Принцип действия генератора переменного тока

Индуцированный электрический ток течет к внутреннему контактному кольцу, когда соединенная с ним половина рамки проходит мимо северного полюса магнита, и, наоборот, к внешнему контактному кольцу, когда мимо северного полюса проходит другая половина рамки.
