Устройство и правильный монтаж обвязки и половых лаг в каркасном доме

13 ноября 2017г.

Обвязка и половые лаги в каркасном доме

Возведение каркасного дома является ответственным процессом, каждый этап которого имеет большое значение для получения положительного результата в целом. Невыполнение определенных строительных правил, несоблюдение технологии и последовательности во время монтажа может привести к большим проблемам и значительным финансовым затратам в последующей эксплуатации всего строения.

Правильная последовательность монтажа обвязки во многом зависит от типа фундамента. Рассмотрим процесс выполнения нижней обвязки на примере свайного (металлические, железобетонные сваи) фундамента. Благодаря быстроте сооружения, длительному сроку службы и доступной цене, данный вид фундаментов получил широкое распространение.

Виды обвязки, материалы и конструктивные решения

Нижняя обвязка конструктивно может выполняться из бруса, сплоченной доски или бревна. Так как древесина, из которой выполняется нижняя обвязка, в процессе эксплуатации будет подвергаться значительным нагрузкам, стоит подбирать для его создания качественный материал.

Предпочтение лучше отдать пиломатериалу хвойных пород (сосна, ель, пихта, лиственница), так как наличие в древесине природных смолистых веществ создает дополнительный барьер для процессов гниения, образования плесени, грибка и уменьшает ее гигроскопичность. Также доступность и относительно невысокая цена данных пород древесины являются дополнительным критерием для покупки.

Рис.1 Хвойные породы деревьев

Рассмотрим подробнее виды обвязки:

В случае применения бруса используют не строганный пиломатериал различного сечения (150х150мм, 200х150мм, 200х200мм). Этот пиломатериал имеет строгие размеры, его проще монтировать, а значительное по размерам сечение обеспечивает стойкую к нагрузкам опору.
В то же время, он подвержен растрескиванию и короблению.
В обвязке из досок такие дефекты в значительной мере предотвращаются. Сплоченная доска хорошо выдерживает нагрузки с течением времени и обеспечивает хорошую плоскость, процесс усушки компенсируется многослойностью конструкции. Доска подходит также различного сечения (150х50мм, 200х50мм).
Применение бревна в качестве материала для обвязки уменьшает затраты, бревно выдерживает значительные нагрузки, а большая масса способствует повышению устойчивости и надежности всей конструкции. Минусами являются неправильная геометрия, сложность монтажа и крепления на фундаменте. Данный вид обвязки практически не применяется.

Правильный монтаж – надежная конструкция

Нижняя обвязка является необходимым элементом для создания надежного соединения между фундаментом, стенами и лагами пола. А также необходима для возведения ровной площадки, принятия и равномерного распределения всей нагрузки от конструкций дома.

При монтаже следует придерживаться определенных правил:

предварительно на элементы фундамента укладывается гидроизоляция;
брус (доска) должен быть откалиброван с большой точностью и подобран по размеру;
обязательна обработка антисептиками для исключения процесса гниения материала;
обвязка должна иметь строго горизонтальную плоскость для исключения неравномерности нагрузки;

Поэтапное устройство обвязки из бруса (150х150мм).

1)Обвязочный брус запиливается в размер в соответствии с планом обвязки фундамента. Затем каждый брус торцуется в свой узел.

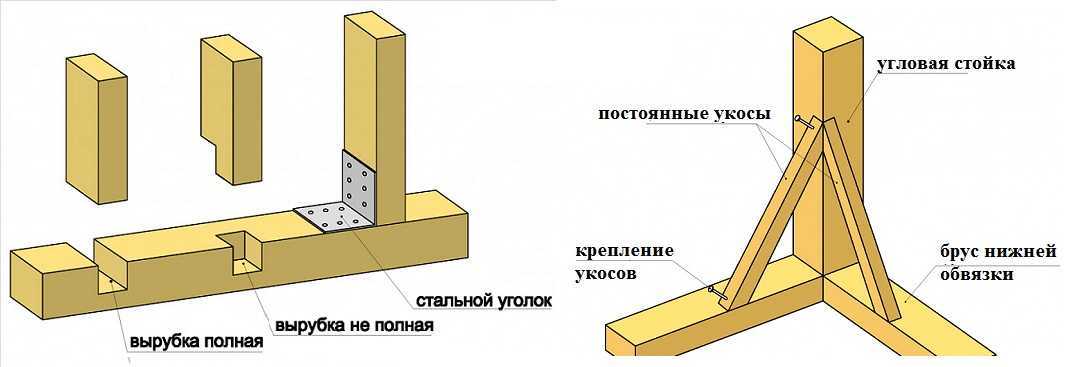

Рис.2 Узлы соединения обвязочного бруса

2)Далее брус раскладывается на фундамент и проверяются диагональные размеры.

3)Выполняется крепеж всех узлов между собой (гвозди 150-200мм).

4)И, наконец, выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

Рис.3 Обвязка из бруса на свайном фундаменте

Поэтапное устройство обвязки из сплоченных досок (50х150мм).

1)Сборка нижней обвязки из досок начинается с периметра (крайних досок). Доски запиливаются в соответствии с планом обвязки, торцы соединяются между собой гвоздями.

2)После укладки крайних досок на фундамент, проверяются диагональные размеры.

3)Далее набираются остальные доски. Каждая доска пилится в размер и торцуется в свой узел. Все доски соединяются между собой гвоздями.

4)Для большей прочности доски стягиваются между собой шпильками.

Рис.4 Основные узлы соединения обвязки из доски

5)Выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

Рис.5 Обвязка из доски на свайном фундаменте

Лаги пола: материалы, особенности работ

Для организации и монтажа чернового пола, чистового покрытия и утепления применяют половые лаги. Они представляют собой продольные балки определенного размера, выполненные из различных материалов. Наиболее применимыми являются лаги из древесины. Для деревянных лаг при строительстве каркасного дома можно использовать древесину хвойных пород (сосна, ель, пихта, лиственница). Древесина лаг не должна иметь видимых дефектов, расслоений, поперечных трещин и большого количества сучков.

Размеры бруса (50х150мм, 100х150мм, 50х200мм и др.) и шаг между ними зависят от величины пролета нижней обвязки, нагрузки и размера утеплителя.

Если вы планируете строительство дома своими силами, то вам помогут калькуляторы расчета балок, где можно подобрать оптимальные размеры, шаг и материал балок.

Обязательным условием при монтаже системы лаг является их расположение в одной плоскости, которое проверяется контрольной рейкой. Также желательна обработка антисептиком для исключения процесса гниения материала.

Существует несколько вариантов крепления лаг к нижней обвязке:

1)С опорой на брусок.

На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.

2)С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.

3)Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг.

На практике чаще всего используют третий способ, либо совмещают два первых — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.

Поэтапный монтаж половых лаг (50х200мм).

1)На основании плана перекрытий, выполняется монтаж фасадных или торцевых досок (служат для фиксации лаг в вертикальном положении и разметки положения лаг). Доски устанавливаются на ребро и выравниваются по внешнему краю обвязки.

2)Крепление досок осуществляется под углом гвоздями (100-120мм) или с помощью уголков и саморезов.

Рис.6 Установка фасадной доски на обвязку

3)После выполнения разметки, выполняется монтаж самих лаг, шаг которых рассчитывается в зависимости от нагрузки и величины пролетов.

Рис.7 Монтаж половых лаг на обвязку

Рис.8 Расстояние между лагами для удобного монтажа утеплителя

4)Крепление лаг выполняется при помощи гвоздей.

5)После установки лаг, осуществляется монтаж распорок (перемычек) или поперечных элементов жесткости. Устанавливаются для того, чтобы зафиксировать вертикальное положение лаг и распределить точечную нагрузку на лагу пола между двумя соседними.

Рис.9 Устройство перемычек (элементов жесткости)

6)Возможно расположение перемычек в шахматном порядке для удобства монтажа. Главное, чтобы они были плотно сбиты.

Рис.10 Более удобное расположение перемычек

7)Также устанавливаются перемычки, которые поддерживают наружную стену (стена, которая стоит параллельно следующей лаге) и перемычки, поддерживающие ненесущие перегородки (в дальнейшем перегородки будут установлены на них).

8)Крепление перемычек также выполняется при помощи гвоздей.

Соблюдение этих несложных правил гарантирует правильную сборку цокольного перекрытия, которое послужит надежной связкой для пола, стен и фундамента и обеспечит долгую службу всех элементов каркасного дома.

Рис.11 Готовое цокольное перекрытие

Крепление лаг к обвязке из бруса: угловые кронштейны для соединения

Обновлено: 15. 03.2017 Дмитрий Черкасов 7 мин.

Одним из самых важных элементов половой конструкции является система лаг. Именно от прочности, выбора правильного шага между, сорта древесины и способа монтажа будут зависеть условия эксплуатации финишного покрытия.

Выбор бруса для лаг

Брусы могут иметь различные сечения и показатели влажности

Как уже упоминалось, именно лаги к полу выполняют одну из самых важных функций. Потому, чтобы половые покрытия прослужили должный долгий срок, необходимо выбирать правильный строительный материал. Необходимо будет обратить на множество факторов, иначе под нагрузками бруски могут деформировать и вызвать повреждения финишного покрытия.

Влажность. При выборе любого строительного материала из древесины внимание должно быть первым делом именно на его влажности. Если брусья не будут сухими, то они не претерпят сильных линейных изменений в процессе сушки. Поэтому на момент покупки брус должен иметь влажность не более 16–18%. Данный показатель влажности является оптимальным, потому риски того, что древесина наберет влагу или усушится, минимальны. Стоит отметить, что оба этих процесса могут вызвать деформации, только направления их будут различны.
Сорт древесины. Система лаг призвана служить прочной опорой для финишного покрытия, потому она должна быть крепкой. Выбор высочайшего сорта необязателен, потому как 2 или 3 сорт древесины вполне сойдет. Прочность лаг будет компенсироваться большим количеством мест опоры, потому главное, чтобы пиломатериал не имел участков с плесенью и грибками. При использовании выравнивающейся системы стоит обратить внимание на количество и размеры сучков. Они могут стать участками надлома опоры.
Сечение. Определить форму сечения можно будет по торцевой стороне. Необходимо выбирать тот материал, который будет иметь четкую прямоугольную форму. Оптимальное соотношение сторон – 1:2 или 2:3, т. е. брусья с сечением 50х100 мм и 100х150 мм, например. При этом лаги должны укладываться на ребро. Такое положение бруса будет максимально устойчивым к вертикальным нагрузкам. Выбор сечения бруса должен исходить из того, с каким шагом они будут уложены и какой слой утеплителя планируется использовать.
Порода. Самый распространенный вариант – хвойные породы, которые имеют демократичные цены и прекрасно подходят для опоры под чистовой пол. Например, сосна или ель прекрасно подойдут для обычных условий, а вот там, где ожидается большая влажность, советуют использовать лиственницу. Она более устойчива к влаге и сможет обеспечить хороший эксплуатационный срок.
Обработка. Необходимо поинтересоваться у продавцов, имеют ли их пиломатериалы антисептическую обработку. Если такой нет, что часто бывает, то придется самостоятельно в обязательном порядке ее делать. Кроме антисептика, который защитит от плесени с грибком, применяют антипирены, повышающие огнеупорные свойства материала.

Совет! Подбирать пиломатериалы нужно очень тщательно. Лучше всего самому отобрать со склада понравившиеся вам образцы. Так вы сможет избавиться от вероятности того, что вам подсунут покоробленные, которые будет сложно выставлять по уровню, и придется много строгать рубанком.

Правильно выбранный строительный материал – всего лишь полдела. Стоит остановиться на том, как крепятся лаги на деревянные балки в деревянном доме, на бетонные перекрытия и систему обвязки.

Лаги на опоры в деревянном доме

Для лагов обычно используют бруски сечением в 50х100 мм. Отсюда понятно, что они не являются единственной упрочняющей системой. Потому используют балки в деревянных домах на перекрытиях, а на первом этаже и опорные столбы.

Опирание деревянных опорных балок на столбы

Установка опорных столбов

Опорные столбы выполняются из кирпича с деревянной накладкой, которая не должна позволить влаге поступающей из столба гнить древесину балки.

Место установки столбов выкапываются глубиной в 50–60 см, делается песчаная подушка. Наносится слой гидроизоляции из листов рубероида, выполняется опалубка с высотой над уровнем грунта в 30–40 см.

После того как бетон залит и высох, на него укладываются по одному уровню кирпичи, которые также будут иметь бетонную структуру внутри. Для этого оставляют еще в процессе заливки бетонного основания под столбы армирующие проволоку на высоту, которая будет необходима для высоты одного столба. Лишние участки арматуры впоследствии подрезаются болгаркой.

Регулирующееся опирание деревянных половых балок

Шаг между столбами для одной балки в пределах – 60–100 см, а между соседними балками – – 150–200 см.

Внимание! Напольные покрытия из досок обычно ориентируют по направлению падающих через окно солнечных лучей. Потому необходимо будет учитывать этот факт и ориентировать балки в том же направлении, что и финишный пол.

Балки

На подготовленные столбы укладывается слой из рубероида. К тому же в процессе изготовления столбов на них устанавливается деревянная рейка в качестве накладки.

Балки будут опираться в основном на ленточный фундамент, а столбы должны служить лишь упрочняющими элементами и ни в коем случае не брать на себя основную тяжесть. Потому уровень их не должен превышать уровень ленты фундамента.

Крепление к деревянным балкам

Прикрепить лаги к деревянным балкам будет проще простого. В качестве крепежей советуют использовать угольники. При этом необязательно крепить лаги с обеих сторон. Чтобы сэкономить на крепежных элементах при больших квадратах, можно крепить уголки в шахматном порядке.

Лаги на балках

При использовании креплений на балки лучше воздержаться от жесткого закрепления опорных ламелей к стене. Стоит использовать крепление уголком с возможностью усадки опор и движения самореза. При этом между стеной и лагами необходимо оставлять технологический зазор.

Крепление лаг к бетонному основанию

Шуруп для крепления лаг и реек

Использование балок и столбов на бетонной поверхности отпадает, потому как лаги будут укладываться и крепиться на поверхность бетона напрямую. Справиться с данной задачей можно одному. Порядок выполняемых действий будет следующим:

На бетонное основание необходимо уложить слой гидроизоляции. В качестве изолирующего влагу материала можно использовать рубероид или обычную полиэтиленовую пленку. При этом стыки должны быть герметичными, потому они проклеиваются скотчем.
Выбор шага укладки лагов будет напрямую зависеть от того, какой чистовой материал будет использован. Например, для половых досок с сечением в 35–40 мм можно использовать шаг в 60–70 см.
Использование одной лаги по всей длине помещения не всегда возможно. Поэтому необходимо осуществить ровный стык двух частей, чтобы горизонтальный уровень в месте соединения совпадал с общим уровнем. Для этого могут использовать железные уголки или специальные надрезы в шип-паз. Если это делается по всей ширине помещения, то соединения лаг лучше осуществлять в шахматном порядке, чтобы впоследствии нагрузки не вызвали излом и деформацию на данном участке.
Первым делом закрепляются крайние лаги. Они будут служить маячками для выравнивания остальных брусков по уровню. Для выставления двух брусков на больших расстояниях друг от друга необходимо использовать лазерный уровень.
Крепят лаги к бетонному основанию в зависимости от того, какая у них высота. Тонкие бруски закрепляются насквозь дюбелями и распорками, которые выставляются в заранее подготовленные отверстия. А высокие опоры – специальными уголками.

В качестве финишного покрытия поверх брусков можно использовать листы фанеры, которые будут служить черновым полом под ламинат или паркет.

Крепление лаг к обвязке из бруса

При выполнении системы лаг обычно используют обвязку из брусов, которые выполняют упрочняющею функцию и позволяют устанавливать лаги на одном уровне. Для того чтобы закрепить лаги к обвязке, используют простой способ – уголки и кронштейны устанавливают на саморезы. При этом последние советуют насаживать слегка под углом, чтобы лаги не могли расшататься в процессе эксплуатации.

Как крепить лаги к обвязке без использования гвоздей

Использование обвязочной системы характерно для каркасных домов и других видов, которые не имеют жесткой основы, где возможно точное и ровное соединение. При осуществлении соединения крепежами брусков с бетонным основанием впоследствии могут возникнуть скрипы, а крепеж только на обвязку такого не вызовет.

Имеется много различных способов крепления, использовать которые необходимо по ситуации.

На видео можете посмотреть, как лучше крепить деревянные лаги в лоджии регулируемым образом:
