Монтаж термопанелей — Самостоятельная установка фасадных панелей

Из этой статьи Вы узнаете:

» Установка стартовой планки.
» Монтаж фасадных элементов.
» Крепление фасадных элементов.
» Уплотнение фасадной системы с помощью полиуретановой пены.
» Изготовление резаных фасадных элементов.
» Затирка стыковочных швов.
» Полная затирка швов.

Монтаж фасадных панелей производится в следующем порядке:

Установка стартовой планки(цокольный профиль).
Сверление отверстий под дюбели, намеченные в монтажных отверстиях швах.
Нанесение монтажной пены на тыльную сторону(утеплитель) по периметру и по диагоналям панели.
Крепление фасадных элементов с помощью дюбелей сквозь просверленные отверстия.
Укладка слоя монтажной пены в местах стыковки следующей панели.
Затирка швов.

Установка стартовой планки.

Цокольный профиль устанавливается по уровню и служит стартовой рейкой и отливом для дождевой воды. Рекомендуется закреплять стартовую планку на 10 см ниже нулевой отметки (уровень пола утепляемого помещения), чтобы избежать «мостиков холода». Крепление производится с шагом 30-50 см при помощи дюбелей. Рейки на углах стыкуются косым срезом.

ВАЖНО!

При монтаже цокольных термопанелей необходимо оставлять зазор между стартовым уголком и отмосткой, во избежание деформации всей системы под воздействием грунта.

Монтаж фасадных элементов.

Монтаж системы всегда начинают от угла здания. После того,как отбита на основании стартовая отметка и установлен цокольный профиль или монтажная опора, при помощи отвеса отмечают высоту первого ряда фасадных элементов.

В случае неровности стены необходимо установить вертикальные маяки в местах соединения фасадных элементов. Перед установкой под каждую панель нижнего ряда по цокольному профилю прокладывают валик полиуретановой пены.Панели устанавливают на угол здания (с опорой на цокольный профиль или временную монтажную рейку),обеспечивая расстояние между стыком угловых панелей для заполнения затирочным составом, предварительно обрезав края панелей под углом 45º,закрепляют дюбелями. Далее ведется монтаж граничащих панелей стык в стык(технологический зазор под затирочный состав предусмотрен конструкционными особенностями панели). В той же последовательности ведется монтаж элементов следующих рядов.

Крепление фасадных элементов.

Фасадный дюбель

Нагель по бетону

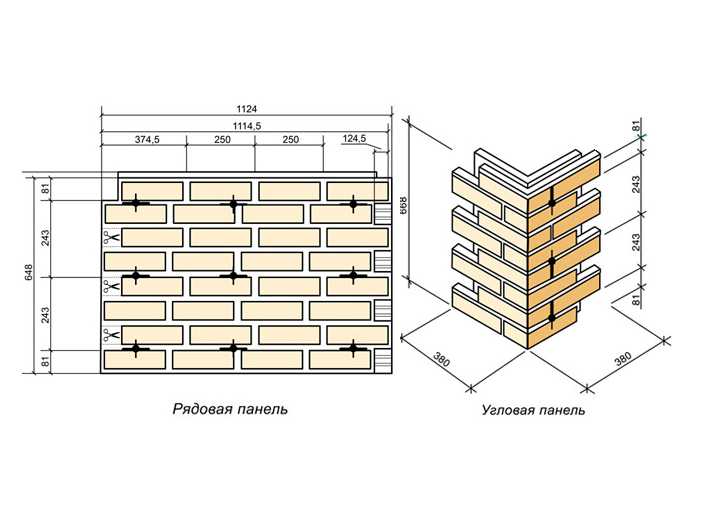

На лицевой стороне панелей имеются монтажные отверстия. Все отверстия, предназначенные для крепления дюбелями, сверлятся на глубину, на 2-3 см превышающую длину крепежного элемента. Дюбель устанавливается в отверстие от руки. При этом шляпка дюбеля утапливается в шов между облицовочными плитками, распорный элемент-шуруп вставляется в дюбель и заворачивается при помощи шуруповерта с отрегулированным усилием крутящего момента,во избежании порчи панели в результате чрезмерного давления.

Дюбель устанавливается так, чтобы его шляпка легла в специальную выемку монтажном отверстии.Повреждение пластмассовой головки гвоздя не допускается. Крепление панелей дюбелями необходимо выполнять в процессе монтажа сразу после установки каждого отдельного элемента.

Уплотнение фасадной системы с помощью полиуретановой пены.

Для нанесения пены применяется специальный пистолет для баллонов с полиуретановой пеной.На каждую панель перед монтажом на тыльную сторону(утеплитель)наносится валик из пены по периметру и по диагоналям. После монтажа каждой панели в местах стыковки следующей, укладывается валик из пены для устранения возможных мостиков холода в местах соединения. Уплотнение по контуру панелей производится по мере установки каждой отдельной панели.

ВНИМАНИЕ! Необходимо применять пену с низким коэффициентом вторичного расширения. При температуре ниже плюс 5ºС необходимо применять зимнюю пену.

Изготовление резаных фасадных элементов.

При облицовке фасадов возникает необходимость резать панели по месту примыкания к проемам, углам и архитектурным деталям. Для этой цели на строительном участке применяется угловая шлифовальная машина или камнерез.

Подрезка термопанелей

Также с помощью угловой шлифовальной машины восстанавливают на резаных краях вертикальные швы (или половинки швов), срезая тонкую полоску облицовочной плитки, по ширине соответствующую швам на панели.

Затирка швов может осуществляться двумя способами:

затирка стыковочных швов

полная затирка швов

Затирка стыковочных швов.

Затирка стыковочных швов – экономичный способ отделки фасада, при которой затираются места стыковки панелей друг к другу и монтажные отверстия.

Затирку стыковочных швов рекомендуется применять в том случае, если в настоящий момент не имеется возможности по погодным или финансовым соображениям осуществить полную затирку швов. А так же когда к фасаду здания не предъявляются высокие эстетические требования.

Плюсы: небольшой расход затирочной смеси, небольшое количество время и трудоемкость.

Минусы: стыковочные швы могут стать заметны в процессе эксплуатации, или при выпадении осадков и забивки пылью в процессе производства работ и высыхания, а также при не соблюдении технологии затирки.

Затирочная смесь «ФАСТЕРМ» укладывается при помощи пистолета для герметика в стыковочный, обеспыленный и увлажненный паз по периметру панели. В зависимости от температуры окружающей среды, потребуется время для начала схватывания состава(ориентировочно 5-20 мин.

) после этого кельмой для затирки, ширина которой должна соответствовать размеру швов, разгладить затирку до получения равномерно уложенной гладкой поверхности, при необходимости кельму можно смачивать водой.После того как затирочная смесь подсохла, необходимо удалить, при помощи сухой или влажной ветоши, остатки смеси с лицевой поверхности панели. Не рекомендуется замывать затертые швы.

Полная затирка швов.

Полная затирка швов – наиболее предпочтительный финишный способ отделки фасада, при применении которого , здание получает вид кирпичного дома, идеальной лицевой кладки.

Плюсы: внешний вид не отличим от домов, построенных из облицовочного кирпича, в то же время имеет более благородный вид идеальной кирпичной кладки; разнообразные варианты дизайна, за счет применения цветной затирки, исходя из ваших предпочтений; заполненные стыковочные и межкирпичные швы обеспечивают более надежную защиту стыков и адгезию к панелям.

Минусы: отсутствуют.

Затирочная смесь «ФАСТЕРМ» укладывается при помощи пистолета для герметика в стыковочный и меж кирпичный швы, обеспечивая достаточное заполнение. В зависимости от температуры окружающей среды, потребуется время для начала схватывания состава(ориентировочно 5-20 мин.) после этого кельмой для затирки швов, ширина которой должна соответствовать размеру швов, разгладить затирку до получения равномерно уложенной гладкой поверхности.Равномерность нанесения раствора а также последующей обработки кельмой, является гарантией однородности цвета швов. Толщина слоя заполненного шва должна составлять не менее 3 мм. После того как затирочная смесь подсохла, необходимо удалить, при помощи сухой или влажной ветоши, остатки смеси с лицевой поверхности панели.

Не разрешается проводить затирочные работы при температуре воздуха и основания ниже + 5ºС и выше + 30ºС. В летнее(жаркое) время работы желательно проводить в утренние и вечерние часы, когда воздействие солнечного света не такое интенсивное.

Свежезаполненные швы следует беречь от быстрого высыхания и неблагоприятных погодных условий (интенсивного солнечного воздействия, мороза, осадков и т.д.). В случае необходимости следует закрыть их пленкой.

Затирка швов (видео-инструкция)

Монтаж термопанелей своими руками

Термопанелями называют особый вид отделки, предназначенный одновременно для утепления и декорирования домов. Нижний слой этих плит состоит из пенополистирола или пенополиуретана. Верхний – из облицовочного тонкого кирпича, камня, клинкерной плитки или керамогранита. Ниже в статье читайте о том, как произвести монтаж современных фасадных термопанелей быстро и правильно своими руками.

Обивка термопанелями производится либо непосредственно на фасады, либо на каркас – деревянный или металлический. Первый способ применяется тогда, когда стены постройки достаточно ровные. На рубленые и бетонные поверхности с дефектами, термопанели монтируются на обрешетку.

Брус	Сечением не менее, чем 50*50мм	Сборка каркаса
Стартовый профиль перфорированный	Сталь толщиной не менее 1мм. Расстояние между отверстиями – 20см, диаметр – 2мм
Зажимы		Фиксация снизу
Шурупы		Крепление к обрешетке
Герметик	Силиконовый	Герметизация стыков

Важно: Для того чтобы обшивка в последующем вышла качественной, необходимо тщательно выверять положение всех составляющих каркаса. Идеального результата можно добиться, натянув между финишными стойками разметочные шнуры.

Далее выполняется монтаж фасадных термопанелей. Производя данную операцию своими руками, важно выдерживать горизонтальность и вертикальность частей обшивки. Термопанели не гнутся и не растягиваются. Поэтому все стоит делать аккуратно. Начинают обивку от левого угла. Панели устанавливают, двигаясь снизу вверх рядами по периметру постройки.

Очень важным моментом считается фиксация первого элемента. От того, насколько ровно он будет зафиксирован, зависит качество всего декора в целом. То же касается и всего первого ряда. Поэтому на данном этапе ровность конструкции стоит проверять почаще.

Первую панель устанавливают над стартовым профилем и сильно на нее надавливают. В результате паз, имеющийся внизу утеплителя, должен плотно войти в зажимы. Далее проверяют вертикальность панели и фиксируют зажимы на шипы. Прикручивают плиту шурупами. Затем на ее торец по шипам наносят силиконовый герметик. С первым элементом стыкуют второй и, надавив на него, сажают в стартовый профиль. Точно таким же образом проходят весь ряд.

Перед закреплением верхней плиты на торец шпунтованного соединения предыдущей наносится силиконовый герметик. Выполняя установку термопанелей, нужно помнить о недопустимости совпадения четырех углов в одной точке. Монтировать термопанели следует вразбежку. Каждый следующий ряд сдвигают по отношению к предыдущему ровно на половину панели.

Ну что ж, теперь вы знаете, как установить фасадные термопанели. Процедура это простая, но требующая точности и аккуратности. Если вы выполните эту работу придерживаясь технологических рекомендаций, облицовка получится красивой, а утепление — эффективным.

Термопанели экономят до 70% «убегающего» тепла, почти вдвое сокращают расходы на отопление, стильно украшают дом. Но это не единственные преимущества нашей продукции. Утепление стен фасадными термопанелями с клинкерной плиткой намного выгоднее и проще, чем утепление обычным пенополистиролом. Вы можете заказать у нас монтаж под ключ, либо купить термопанели и установить их самостоятельно. Для этого мы подробнее расскажем вам об особенностях и порядке монтажа термопанелей.
В чем отличие установки наших термопанелей?
Как сделать по старинке: покупают голый пенополистирол, крепят листы к стене и выполняют отделку. Сначала это выравнивающая, а затем декоративно-штукатурная смесь, которую часто наносят в виде «шубки» или «короеда». Но у традиционного метода есть недостатки: это сложный и долгоиграющий процесс, требующий квалифицированных рук для качественной отделки. Да и покрытие не самое прочное и атмосферостойкое: со временем отделка трескается и тускнеет.
Более современный способ монтажа термопанелей, который использует ТЕРМОДОМ, дает Вам ряд преимуществ:
теплоизоляционные термопанели имеют четкую форму и складываются в виде пазла, а также продаются со встроенными дюбелями, зонтами, что упрощает процесс установки; клинкер
уже приклеен к заготовке термопанели – от отделки нужно затереть только мелкие швы;
благодаря этим особенностям арендодатель может выполнить весь процесс установки термопанелей самостоятельно; 9панели 0016
устанавливаются в любую погоду и на любую поверхность, в том числе на бетон, известняк и дерево, а также на старые и слабые стены;
в результате вы получаете тепло в доме плюс еще «кирпичная кладка» нужного вам цвета и дизайна – она прочная и устойчивая к любым осадкам и температурам.
Простота монтажа наших декоративных термопанелей и результат работы превосходят все возможные способы утепления стен, представленные на рынке.
Этапы монтажа фасадных термопанелей. Особенности

Для крепления термопанелей на фасад не нужны специальные навыки и профессиональные инструменты. Необходимый набор ограничивается болгаркой, уровнем, перфоратором и отверткой, а также мягкой кельмой для затирки швов. Из материалов заранее приобретите монтажную пену, дюбеля, шурупы и морозостойкую затирку. На этом подготовка окончена — можно приступать к монтажу термопанелей.
Этап №1: Разметка
С помощью уровня отметьте линию горизонта по периметру здания. Стену можно замусорить вперед или назад, поэтому сразу нужно проверить диагонали и устранить несоответствия. Это можно сделать с помощью прокладки из жесткого влагостойкого материала. Для большей точности в конце разметки устанавливаются вертикальные маяки.
Этап №2: Профиль основания и монтаж термопанелей
По периметру основания чуть выше земли монтируется профиль, и по нему слева направо начинают крепить термопанели. При этом все швы между термопанелями необходимо задуть монтажной пеной. То же самое делается при монтаже термопанелей в следующих рядах. Когда нижний ряд будет готов, щель между цокольным профилем и стеной также нужно будет заполнить монтажной пеной, чтобы туда не поступал воздух.
Этап №3: Затирка швов
После завершения монтажа термопанелей можно сразу переходить к отделке – затирке швов морозостойким составом для фасадных работ. В отличие от предыдущих шагов, это единственный шаг, требующий плюсовой температуры. Поэтому, если на улице минус, стоит дождаться потепления с затиркой.
В чем выгода для покупателя?
Наша компания использует клинкерную плитку европейских марок из глины (клинкер), керамогранита и известняка, а также пенопласт собственного производства плотностью 35 с добавками для защиты от грызунов. При этом цена термопанелей остается на уровне цен конкурентов, производящих утеплитель из экструдированного пенополистирола с более слабыми теплоизоляционными и эксплуатационными свойствами.
Качественный утеплитель от компании «Термодом» прослужит вам эффективнее и дольше. Поэтому, решите ли вы утеплять стены самостоятельно или заказываете монтаж термопанелей у наших специалистов, вы экономите.
Наша команда поможет подобрать дизайн термопанелей, который удовлетворит ваш вкус, проконсультирует по тонкостям монтажа термопанелей или, при желании, установит утеплитель в кратчайшие сроки.
Обращайтесь в ТЕРМОДОМ, чтобы сделать свой дом или квартиру еще теплее и уютнее!
Остались вопросы? Мы перезвоним вам!
Получите бесплатную консультацию по утеплению дома, заказав обратный звонок прямо сейчас!
Скрытое крепление — fischer international
Основной принцип вентилируемых фасадов с дождевым экраном основан на системах подрамников для передачи нагрузок от фасада на нижележащую подконструкцию здания.
Эти системы обычно состоят из
настенных держателей (например, L-образных держателей или термооптимизированных решений)
несущие части (например, вертикальные профили или горизонтальные профили)
крепежные детали (например, застежки или профили) и
Крепления панелей
(например, зажимы или анкеры с подрезкой).
В зависимости от требований проекта системы могут быть адаптированы для обеспечения, например, скрытое крепление, сокращение тепловых мостов или специальные решения для различных материалов.
Скрытое крепление фасадных панелей
Наиболее эстетичным способом крепления облицовочных материалов на вентилируемых фасадах является скрытое крепление.
Для скрытых стационарных фасадов fischer предлагает различные системы, состоящие из вертикального и горизонтального подрамников. Составными частями вертикального уровня являются настенные держатели и вертикальные профили, а также необходимые соединители и крепления. Горизонтальный уровень может состоять из двух разных систем: либо горизонтальные профили вместе с застежками и анкерами с подрезкой для заднего крепления фасадных панелей, либо специальные горизонтальные профили вместе с заклепками или шурупами для фиксации металлических или композитных кассет в теневых зазорах.
Скрытые системы характеризуются невидимыми точками крепления на передней стороне фасада, обеспечиваемыми задней фиксацией благодаря подрезным анкерам или фиксации в теневых промежутках.
Несмотря на то, что эта система менее привлекательна внешне, она имеет огромное преимущество в случае короткого времени установки благодаря простоте системы. Это обстоятельство, с одной стороны, и экономия материала, с другой стороны, делают эту систему очень рентабельной.
Преимущества скрытых фасадных систем:
Быстрый и простой монтаж фасадных панелей.
Обеспечивает оптимизированную конструкцию с тепловым мостом, добавляя термостопы для отделения настенных держателей от основания здания или выбирая специальные стены, отвечающие различным стандартам энергоэффективности, таким как сертификаты пассивного дома.
Гибкая конструкция благодаря фиксированным и подвижным точкам.
Для полостей от 65 до 350 мм + материал панели.
Выступ настенного держателя от 40 до 380 мм.
Возможна компенсация конструктивных допусков до 30 мм.
ATK 103
Фасадная система для скрытого крепления более легких облицовочных материалов или фасадных панелей меньшего размера.
ATK 103 представляет собой горизонтальную подрамную систему для скрытого крепления фасадных панелей с помощью анкеров с подрезкой.
Горизонтальный уровень состоит из открытых С-образных профилей и подвесных застежек. Анкеры с подрезкой соединяют фасадные панели с горизонтальными элементами подкаркасной системы.

Вертикально система соединяется с основанием с помощью ATK 100, который комплектуется настенными держателями и вертикальными профилями, а также необходимыми соединителями и креплениями. Настенные держатели крепятся к основанию здания с помощью креплений fischer, таких как болтовой анкер FAZ II или крепление к раме SXRL.
Типичными материалами фасадных панелей для этого типа системы являются фиброцемент, HPL, керамика или легкий природный/искусственный камень.
SystemOne
Фасадная система для скрытого крепления тяжелых облицовочных материалов или фасадных панелей больших размеров.
Подрамник SystemOne — это горизонтальная система подрамника для скрытого крепления тяжелых фасадных панелей с помощью анкеров с подрезкой.
Горизонтальный уровень состоит из закрытых профилей и подвесных замков. Анкеры с подрезкой соединяют фасадные панели с горизонтальными элементами подкаркасной системы. Вертикально система соединяется с основанием с помощью П- или Пи-образных настенных держателей и коробчатых или Пи-образных вертикальных профилей, а также необходимых соединителей и креплений.
Настенные держатели крепятся к основанию здания с помощью креплений fischer, таких как болтовой анкер FAZ II или крепление к раме SXRL.
Типичными материалами фасадных панелей для такой системы являются керамическая плитка или тяжелые натуральные/искусственные камни.
ATK SystemOne — это горизонтальная подрамная система для скрытого крепления фасадных панелей с помощью анкеров с подрезкой. Горизонтальный уровень состоит из закрытых профилей и подвесных замков. Анкеры с подрезкой соединяют фасадные панели с горизонтальными элементами подкаркасной системы. Вертикально система соединяется с основанием с помощью ATK 101, который комплектуется П- или Пи-образными настенными держателями и коробчатыми или Пи-образными вертикальными профилями, а также необходимыми соединителями и креплениями. Настенные держатели крепятся к основанию здания с помощью креплений fischer, таких как анкерный болт FAZ II или крепление к раме SXRL.
Типичными материалами фасадных панелей для такой системы являются керамическая плитка или тяжелые натуральные/искусственные камни.

ATK 106 SZ 20
Специальное решение для скрытого крепления металлических и композитных кассет.
