Как начертить лестницу в плане: этапы разработки чертежей, программы для проектирования конструкции. Чертежи лестниц

изображения и обозначение лестничной конструкции на схеме (фото и видео)

Как обозначается лестница на чертеже? Как начертить лестницу в автокаде, каким должен быть ее уклон и размер ступени? Как правильно называются элементы конструкции лестничного марша? Ответы на эти и некоторые другие вопросы мы постараемся найти в статье.

Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.

Итак, план — это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

• Расположение всех помещений этажа с указанием их размеров.
• Расположение лестничных клеток и маршей.
• Расположение оконных и дверных проемов — тоже, разумеется, с размерами.
• Конструкция здания (включая расположение опор и пролетов перекрытий).
• Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

• Главный фасад находится внизу плана.

План этажа коттеджа. Фасад находится внизу.

• Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
• На плане указывается направление открывания дверей.
• Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

• Винтовая лестница закручена вокруг столба. Ее характерная особенность — ступени треугольной или трапециевидной формы.
  Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
• Маршевая — ее полная противоположность: прямоугольные ступни и прямые линии.
• Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
• У консольной отсутствует несущий каркас — ступени одной стороной вмурованы в стену.
• Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.

Готовые лестницы – особенности современных конструкций

• Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой — больцы.
• Чердачные и подвальные лестницы  отличаются от прочих довольно условно:  для них характерен больший уклон. Причина — высокие требования к компактности и низкие — к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
• Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками — железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение — стационарные пожарные лестницы. Они изготавливаются только из стали.

Чердачные лестницы – какими они бывают

Элементы

• Уже упомянутый нами марш — всего лишь прямой участок лестницы.
• Проступь — горизонтальная поверхность ступени.
• Подступенок — вертикальный конструктивный элемент, подпирающий проступь.

Однако: винтовые, консольные и некоторые маршевые лестницы часто обходятся без подступенков.

• Косоур — опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
• Если ступени не опираются на балки, а врезаны между ними — балки называются тетивами.
• Лестничная площадка — горизонтальный участок между двумя маршами.
• Забежные лестничные ступеньки — альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
• Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
• Просвет — говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Обозначения на чертежах

Как правильно выполняется обозначение лестниц на чертежах?

Форма

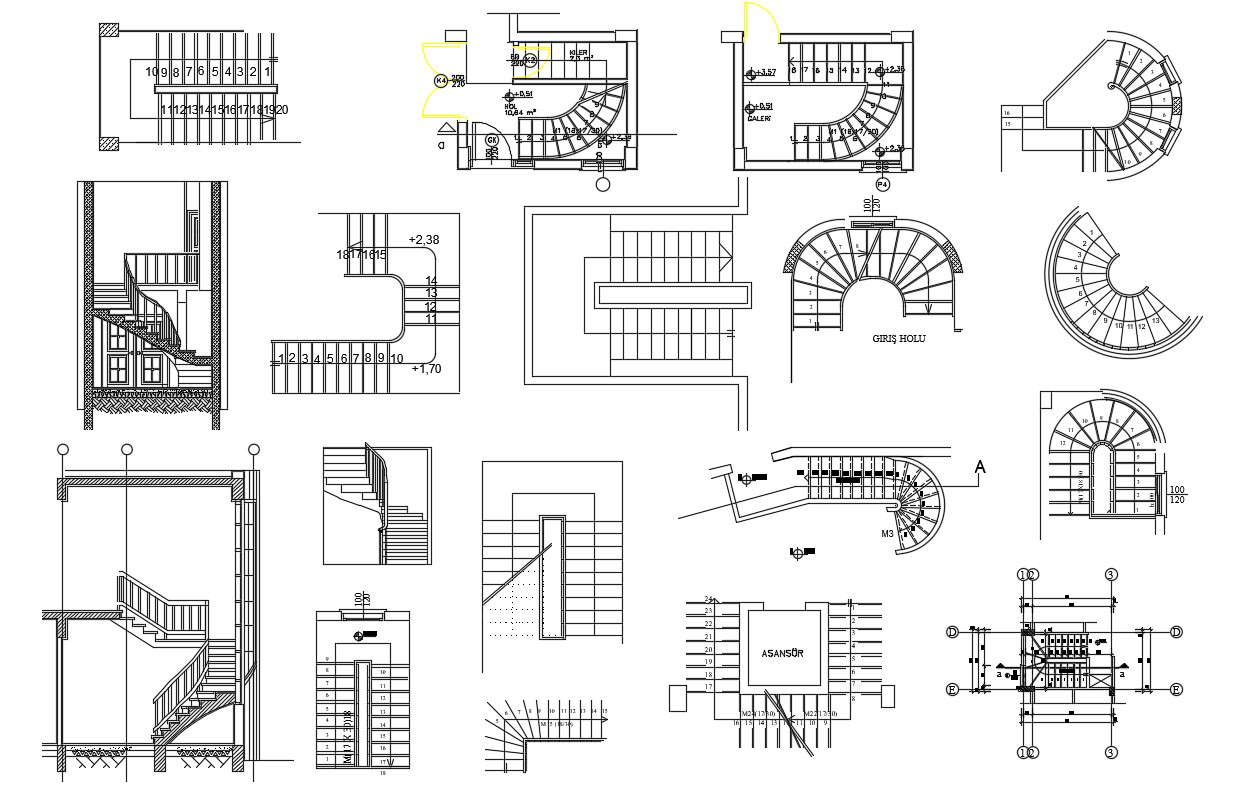

Никакой экзотики нас здесь не ждет: изображение лестницы на чертеже представляет собой ее проекцию на плоскость. Если мы стараемся изобразить этаж в плане — на горизонтальную; в случае вертикального сечения — соответственно, на вертикальную.

Обычно план не дает полного представления о количестве маршей и вертикальных размерах лестницы, поэтому чертеж лестничной клетки и маршей выполняется как минимум в плане и одном сечении.

Ступеньки для лестницы – форма, материал, особенности конструкции

Как уже упоминалось, обозначение лестницы на чертеже обязательно дополняется указанием направления, в котором по лестнице поднимаются. Низ лестницы отмечается кружком, верх — стрелкой.

На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.

Материалы

Обязательно ли должны, скажем, чертежи бетонных лестниц включать словесное или буквенное обозначение материала, из которого изготовлены?

Вовсе нет. В ГОСТ 5401-50 содержится инструкция по использованию графических обозначений разных материалов при строительстве.

Комментарий пессимиста: при выполнении чертежа дома или лестницы вручную должным образом заштриховать соответствующие элементы изображения куда труднее, чем написать несколько слов в сноске.

Приведем описание графических обозначений для тех материалов, которые используются при строительстве лестниц.

• Дерево в поперечном торцевом разрезе штрихуют круговыми и радиальными линиями, имитируя годовые кольца и радиальные трещины. На продольном разрезе изображаются продольные линии — имитация текстуры. Если материал деревянной лестницы не попадает в линию разреза, его не заштриховывают.
• Бетон изображается сочетанием точек и кружков неправильной формы. Если бетонная лестница армирована (собственно, иначе самонесущие конструкции из бетона и не делаются), кружки сочетаются с диагональной штриховкой.
• Стальные и вообще металлические конструктивные элементы штрихуются частыми диагональными линиями. На мелкомасштабных чертежах или при толщине элемента меньше 2 мм они отмечаются сплошной заливкой.

Обозначения некоторых строительных материалов, не вошедших в наш список.

Общие принципы и размеры

Цена проекта обычно составляет от 1 до 5 процентов строительства.

В случае, если речь идет об изготовлении лестницы,  ее детальный эскиз вполне может обойтись и в 1/10 полной стоимости конструкции.

Разумеется, у того, кто не прогуливал школьные уроки черчения, возникнет резонное желание выполнить работу самостоятельно. Однако для этого нужен не только энтузиазм, но и определенные базовые знания.

Уклон

• Наиболее удобным считается уклон 1:2, или 30 градусов к горизонту. Диапазон комфорта — от 25 до 40 градусов; максимальный допустимый уклон для межэтажной лестницы — 45 градусов (1:1).

Однако: чертежи чердачных лестниц выполняются исходя из уклона до 75 градусов. Причины уже упоминались: для редко посещаемых помещений компактность лестницы важнее комфорта.

• При уклоне меньше 23 градусов возможно сооружение пандуса — прямой или криволинейной наклонной площадки.
• Угол к горизонту больше 45-50 градусов означает, что по лестнице придется спускаться спиной вперед. Человеку, спускающемуся по такой лестнице, будет мешать длина его собственных голеней.

На фото достаточно крутая лестница

Основные моменты

• Марш содержит не менее трех и не более восемнадцати ступеней. Ограничение связано с безопасностью: чем длиннее лестница, тем больше вероятность получить тяжелые травмы при падении с нее.
• Все ступени в пределах прямого марша должны быть строго одинаковыми. Требование имеет отношение опять-таки к безопасности, но уже пожарной: спускаться в задымленном помещении придется по памяти, ставя ноги буквально на ощупь.
• Чертежи лестничной клетки выполняются с учетом еще одного требования безопасности: длина и ширина площадки, разделяющей лежащие на одной прямой марши, не должны быть меньше ширины лестницы. С шириной площадки все понятно: иначе она станет узким местом; но зачем регламентировать длину?

Для того, чтобы потерявший равновесие  человек имел возможность остановиться.

• Если речь идет о наружной лестнице, то ведущую  на нее дверь лучше сделать открывающейся вовнутрь. Там, где это невозможно, площадка делается заведомо шире дверного полотна.

Размеры

Ну, а каких оптимальных и минимальных размеров стоит придерживаться при проектировании?

Ширина лестницы связана с ее функциональностью. Если она рассчитана на одного человека, разумный минимум — 90 сантиметров. Собственно, согласно СНиП 31-02 хотя бы одна межэтажная лестница в частном доме должна иметь ширину не меньше этой.

Оптимальная ширина лестницы определяется ее назначением.

Однако: для многоквартирных домов минимум — 1050 мм. Если планируется встречное движение по лестнице двух встречных потоков людей, стоит расширить ее как минимум до 1500 мм.

Минимальная высота ограждения для частного дома — 90 см; если высота лестницы больше шести метров, ограждение не должно быть ниже 100 см.

Размеры ступени должны соответствовать нескольким требованиям:

• Ширина проступи — от 260 до 355 миллиметров. На ней должна целиком помещаться ступня высокого человека: иначе подъем по лестнице будет сопровождаться постоянным напряжением икроножных мышц.
• Высота ступени — от 125 до 200 миллиметров. При этом соотношение ширины и высоты должно, напомним, обеспечивать уклон марша в комфортном диапазоне. Идеальна с точки зрения удобства ступень шириной 300 и высотой 150 мм.

Пути на чердаки и в подвалы и в этом случае стоят особняком. Как видите, этот чертеж чердачной лестницы указывает ширину проступи всего в 199 мм при высоте ступени 230.

• Сумма ширины проступи и удвоенной высоты ступени должна быть равна среднему шагу (обычно 60 — 64 сантиметра).

Для винтовой,  спиральной лестницы и для забежных ступеней существует оптимальный радиус поворота. Он равен сумме удвоенной ширины проступи и ширины лестницы. При этом проступь измеряется не по краю, а по средней линии.

Так, при ширине лестницы в 100 см и ширине проступи на средней линии в 20 см (именно такой минимум предписывается СНиП) радиус поворота не должен быть меньше 100+(20х2)=140 см.

Просвет (напомним, это расстояние от ступени до потолка) делается не меньше 2000 мм. В этом случае высокому человеку не придется пригибаться.

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

Вывод

Мы предоставили в распоряжение уважаемого читателя общие принципы построения чертежей лестниц; однако без навыков черчения результат едва ли будет удовлетворительным. В размещенном видео в этой статье вас ждет интересная информация на эту тему (узнайте также об основных моментах проектирования лестниц).

Успехов в строительстве!

Изображение лестницы на плане

Содержание

• 1 изображения и обозначение лестничной конструкции на схеме (фото и видео)
• 2 Примеры чертежей и эскизов лестниц, а также обозначение их основных элементов на схемах
• 3 как показать лестницу, ворота, окна с четвертью, двери – картинки, обозначения уклона, ширины, высоты, омов, материалов на планах, как обозначается бетон, чертежи пандуса, пожарной лестницы, лестничного марша, план первого этажа здания с размерами, как нарисовать лестницу в автокад, маркировочный план
• 4 Чертежи лестниц: изображения и обозначение лестничной конструкции на схеме (фото и )
• 5 2. 2.3 Расчет и изображение лестницы в разрезе и плане
• 6 фото на второй этаж, своими руками рисунок на плане, разрез и изготовление, размер и планировка
• 7 Проектирование лестниц и некоторые чертежи
• 8 Терминология
• 9 Элементы конструкций
• 10 Расчет лестницы

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания

Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис.15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис. 16).

Рисунок 15 – Фрагмент лестничного марша

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.

Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис. 16).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.

Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис.16).

Рисунок 16 – Графическая разбивка лестничного марша

Условные обозначения лестниц и пандусов на чертежах

Условные обозначения лестниц и пандусов (наклонных спусков) не зависят от их материала и конструкции. Направление подъема лестниц и пандусов показывают стрелкой (острием кверху, см. п. 1). Точки у начала стрелок нижних и промежуточных маршей (п. 3, а, б) и острия концевых стрелок промежуточных и верхних маршей (п. 3,6, в) ставят у края лестничной площадки этажа, к которому относится план.

Условные обозначения лестниц и пандусов на чертежах

Над стрелкой, показывающей подъем пандуса (п. 1), вместо многоточия ставят величину уклона.

На чертежах, выполненных в масштабе 1: 100 и крупнее, допускается более детальное проекционное изображение элементов лестниц: перил, балок, панелей маршей и площадок и т. п., а также могут наноситься марки элементов лестниц и другие поясняющие надписи.

В табл. 9 приведены условные обозначения перегородок, кабин, шкафов и вешалок. Эти условные обозначения также зависят от масштаба чертежа и необходимой степени его детализации. Так, например, перегородки на планах, выполненных в масштабах 1 :200 и мельче, допускается изображать одной линией, а на чертежах, выполненных в масштабе 1 :50 и крупнее, допускается проекционное изображение конструкции перегородок с нанесением обозначений материалов, из которых они сделаны.

На чертежах, масштаб которых мельче, материал и конструкции перегородок могут поясняться соответствующими надписями. Складчатые и раздвижные перегородки изображают на планах так же, как складчатые и раздвижные двери (ворота), показанные в табл. 7 (см. пп. 3, е и 5,6), с добавлением выносной надписи «Перегородка».

Душевые кабины и кабины уборных, показанные в пп. 4, 5, табл. 9, изображают в масштабах 1 :200 и крупнее. Эти обозначения дополняют изображениями соответствующих санитарно-технических приборов: унитазов, лотков, трапов. Стенки кабин обводят одной сплошной линией. В масштабе 1 :50 и крупнее допускается детальное изображение стенок и пола кабин.

Обозначения кабин, шкафов должны выполняться в масштабе в соответствии с действительными размерами этих элементов. Расположение дверей шкафов, крючков вешалок и их количество на крупномасштабных чертежах также должно соответствовать действительному.

Приведенные на табл. 10 условные обозначения отверстий и каналов в стенах применяются на чертежах, выполненных в масштабах крупнее 1 :200.

Если в пределах изображенного на плане этажа имеется присоединение к каналу, его также показывают, причем его очертание должно соответствовать действительному. Рядом с обозначением канала ставят цифры — номера этажей, от которых каналы начинаются. Если размеры каналов не уточняются чертежами деталей, то цифрами указывают также сечения каналов на уровне этажа, план которого показан. Контуры каналов и присоединений к ним обводят линиями, толщина которых в два раза меньше контуров стен.

Условные обозначения лестниц и пандусов на чертежах

изображения и обозначение лестничной конструкции на схеме (фото и видео)

Как обозначается лестница на чертеже? Как начертить лестницу в автокаде, каким должен быть ее уклон и размер ступени? Как правильно называются элементы конструкции лестничного марша? Ответы на эти и некоторые другие вопросы мы постараемся найти в статье.

Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.

Итак, план — это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

• Расположение всех помещений этажа с указанием их размеров.
• Расположение лестничных клеток и маршей.
• Расположение оконных и дверных проемов — тоже, разумеется, с размерами.
• Конструкция здания (включая расположение опор и пролетов перекрытий).
• Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

• Главный фасад находится внизу плана.

План этажа коттеджа. Фасад находится внизу.

• Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
• На плане указывается направление открывания дверей.
• Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

• Винтовая лестница закручена вокруг столба. Ее характерная особенность — ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
• Маршевая — ее полная противоположность: прямоугольные ступни и прямые линии.
• Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
• У консольной отсутствует несущий каркас — ступени одной стороной вмурованы в стену.
• Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.

Готовые лестницы – особенности современных конструкций

• Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой — больцы.
• Чердачные и подвальные лестницы отличаются от прочих довольно условно:  для них характерен больший уклон. Причина — высокие требования к компактности и низкие — к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
• Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками — железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение — стационарные пожарные лестницы. Они изготавливаются только из стали.

Чердачные лестницы – какими они бывают

Элементы

• Уже упомянутый нами марш — всего лишь прямой участок лестницы.
• Проступь — горизонтальная поверхность ступени.
• Подступенок — вертикальный конструктивный элемент, подпирающий проступь.

Однако: винтовые, консольные и некоторые маршевые лестницы часто обходятся без подступенков.

• Косоур — опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
• Если ступени не опираются на балки, а врезаны между ними — балки называются тетивами.
• Лестничная площадка — горизонтальный участок между двумя маршами.
• Забежные лестничные ступеньки — альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
• Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
• Просвет — говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Обозначения на чертежах

Как правильно выполняется обозначение лестниц на чертежах?

Форма

Никакой экзотики нас здесь не ждет: изображение лестницы на чертеже представляет собой ее проекцию на плоскость. Если мы стараемся изобразить этаж в плане — на горизонтальную; в случае вертикального сечения — соответственно, на вертикальную.

Ступеньки для лестницы – форма, материал, особенности конструкции

Как уже упоминалось, обозначение лестницы на чертеже обязательно дополняется указанием направления, в котором по лестнице поднимаются. Низ лестницы отмечается кружком, верх — стрелкой.

На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.

Материалы

Комментарий пессимиста: при выполнении чертежа дома или лестницы вручную должным образом заштриховать соответствующие элементы изображения куда труднее, чем написать несколько слов в сноске.

Приведем описание графических обозначений для тех материалов, которые используются при строительстве лестниц.

• Дерево в поперечном торцевом разрезе штрихуют круговыми и радиальными линиями, имитируя годовые кольца и радиальные трещины. На продольном разрезе изображаются продольные линии — имитация текстуры. Если материал деревянной лестницы не попадает в линию разреза, его не заштриховывают.
• Бетон изображается сочетанием точек и кружков неправильной формы. Если бетонная лестница армирована (собственно, иначе самонесущие конструкции из бетона и не делаются), кружки сочетаются с диагональной штриховкой.
• Стальные и вообще металлические конструктивные элементы штрихуются частыми диагональными линиями. На мелкомасштабных чертежах или при толщине элемента меньше 2 мм они отмечаются сплошной заливкой.

Обозначения некоторых строительных материалов, не вошедших в наш список.

Общие принципы и размеры

Цена проекта обычно составляет от 1 до 5 процентов строительства. В случае, если речь идет об изготовлении лестницы,  ее детальный эскиз вполне может обойтись и в 1/10 полной стоимости конструкции.

Разумеется, у того, кто не прогуливал школьные уроки черчения, возникнет резонное желание выполнить работу самостоятельно. Однако для этого нужен не только энтузиазм, но и определенные базовые знания.

Уклон

• Наиболее удобным считается уклон 1:2, или 30 градусов к горизонту. Диапазон комфорта — от 25 до 40 градусов; максимальный допустимый уклон для межэтажной лестницы — 45 градусов (1:1).

Однако: чертежи чердачных лестниц выполняются исходя из уклона до 75 градусов. Причины уже упоминались: для редко посещаемых помещений компактность лестницы важнее комфорта.[2]

• При уклоне меньше 23 градусов возможно сооружение пандуса — прямой или криволинейной наклонной площадки.
• Угол к горизонту больше 45-50 градусов означает, что по лестнице придется спускаться спиной вперед. Человеку, спускающемуся по такой лестнице, будет мешать длина его собственных голеней.

На фото достаточно крутая лестница

Основные моменты

• Марш содержит не менее трех и не более восемнадцати ступеней. Ограничение связано с безопасностью: чем длиннее лестница, тем больше вероятность получить тяжелые травмы при падении с нее.
• Все ступени в пределах прямого марша должны быть строго одинаковыми. Требование имеет отношение опять-таки к безопасности, но уже пожарной: спускаться в задымленном помещении придется по памяти, ставя ноги буквально на ощупь.
• Чертежи лестничной клетки выполняются с учетом еще одного требования безопасности: длина и ширина площадки, разделяющей лежащие на одной прямой марши, не должны быть меньше ширины лестницы. С шириной площадки все понятно: иначе она станет узким местом; но зачем регламентировать длину?

Для того, чтобы потерявший равновесие  человек имел возможность остановиться.

• Если речь идет о наружной лестнице, то ведущую  на нее дверь лучше сделать открывающейся вовнутрь. Там, где это невозможно, площадка делается заведомо шире дверного полотна.

Размеры

Ну, а каких оптимальных и минимальных размеров стоит придерживаться при проектировании?

Оптимальная ширина лестницы определяется ее назначением.

Однако: для многоквартирных домов минимум — 1050 мм. Если планируется встречное движение по лестнице двух встречных потоков людей, стоит расширить ее как минимум до 1500 мм.

Минимальная высота ограждения для частного дома — 90 см; если высота лестницы больше шести метров, ограждение не должно быть ниже 100 см.

Размеры ступени должны соответствовать нескольким требованиям:

• Ширина проступи — от 260 до 355 миллиметров. На ней должна целиком помещаться ступня высокого человека: иначе подъем по лестнице будет сопровождаться постоянным напряжением икроножных мышц.
• Высота ступени — от 125 до 200 миллиметров. При этом соотношение ширины и высоты должно, напомним, обеспечивать уклон марша в комфортном диапазоне. Идеальна с точки зрения удобства ступень шириной 300 и высотой 150 мм.

• Сумма ширины проступи и удвоенной высоты ступени должна быть равна среднему шагу (обычно 60 — 64 сантиметра).

Просвет (напомним, это расстояние от ступени до потолка) делается не меньше 2000 мм. В этом случае высокому человеку не придется пригибаться.

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

Вывод

Мы предоставили в распоряжение уважаемого читателя общие принципы построения чертежей лестниц; однако без навыков черчения результат едва ли будет удовлетворительным. В размещенном видео в этой статье вас ждет интересная информация на эту тему (узнайте также об основных моментах проектирования лестниц).

Успехов в строительстве!

sdelai-lestnicu.ru

Примеры чертежей и эскизов лестниц, а также обозначение их основных элементов на схемах

Даже начинающий строитель знает, что прежде чем возвести какой-либо объект, необходимо вначале схематично изобразить его на чертеже. Не являются исключением из этого правила и лестничные конструкции. Чтобы самому сделать эскиз лестницы либо научиться хорошо ориентироваться в уже готовом изображении системы, нужно знать, как обозначаются на схеме ее основные элементы. Подробному изучению данной темы и посвящен этот материал, красно проиллюстрированный качественными фото и полезным видео.

Для того, чтобы построить лестницу, мало ее нарисовать, необходимо еще знать ее основные допустимые размеры, а также уметь разбираться в обозначениях ее основных элементов на чертеже

Чертеж лестницы – первый шаг ее создания

Нарисовать лестницу свой мечты сможет даже человек, не обладающий особым талантом художника. Однако профессиональный строитель вряд ли, без сопутствующих пояснений сможет разобраться в таком рисунке. Поэтому прежде чем приступить к выполнению схемы, следует изучить хотя бы общие правила оформления чертежа.

Однако вы можете изобразить лестницу своей мечты на бумаге, а затем передать этот рисунок профессиональному проектировщику, который по нему сделает грамотный чертеж

Как правило, эскиз лестницы разрабатывается еще в ходе проектирования дома. Хотя ступенчатая конструкция может быть взведена в помещении уже после завершения строительства.

Такую лестницу обязательно необходимо включить в проект всего дома

Что такое проект

Проект (план) — это проекция горизонтального среза этажа, здания либо лестничной конструкции, перенесенная на плоскость.

При проектировании многоуровневого строения уделите должное внимание расположению в нем удобной лестничной конструкции

Что присутствует на плане:

Еще одна подробная схема лестницы на второй этаж, которой вы можете воспользоваться и применить для возведения в своем доме

Изображения и обозначения

Прежде чем приступить к созданию чертежа лестницы, необходимо научиться разбираться в общепринятой терминологии и обозначениях, касающихся данных конструкций.

Подробный чертеж лестницы поворотного прямого типа с уже рассчитанными размерами

Данное понятие включает в себя несколько пунктов – это терминология, связанная с:

• типом лестниц;
• основными ее элементами;
• обозначениями на чертежах;
• размерами конструкции;
• применяемым материалом.

Разберем подробнее каждый из этих определений.

Еще один готовый проектировочный чертеж лестничной системы комбинированного типа, который может вам также пригодиться

Тип лестницы

Перед тем, как начать выполнять схематичное изображение лестничной конструкции, определитесь, к какому типу она будет принадлежать:

1. Маршевому.
2. Винтовому.
3. Спиралевидному.
4. Модульному.

   Если вы составите грамотный чертеж, соответствующий всем требованиям, предъявляемым к данной конструкции, у вас может получиться даже такая великолепная модульная лестница

5. Больцевидному.
6. Чердачному (подвальному).
7. Разборному (по типу трансформера).
8. Пожарному.

   На фото изображена пожарная лестница для эвакуации людей в случае ЧП, которая обязательно должна присутствовать в каждом здании

Основные элементы

Основными элементами, изображаемыми на схеме, являются:

• Марш — прямой участок конструкции.
• Проступь — горизонтальная поверхность ступени.
• Подступенок – вертикальная составляющая ступени.

  Для того, чтобы сделать такую лестницу, внимательно ее рассчитайте и выполните грамотный чертеж

• Косоур — опорная колода, сверху которой размещены ступеньки.
• Площадка — горизонтальный участок между маршами.
• Забежные ступеньки — имеют трапециевидную форму.
• Средняя линия — воображаемая полоса, вдоль которой поднимается либо спускается человек.
• Просвет — расстояние от плоскости ступеньки до потолка.

Готовый чертеж маршевой лестницы с поворотом на 180 градусов и одной площадкой (на заметку застройщикам)

Обозначения на схемах

На фото представлен простейший чертеж лестницы, где а — это сечение, б — проект нижнего марша, в — проект переходного марша, г — схема верхнего марша.

Итак, мы выяснили, что схема обычной лестницы (смотрите фото выше) имеет такие условные обозначения:

• А – сечение
• Б — проект нижнего марша
• В — проект переходного марша
• В — проект верхнего марша.

Кроме того, на схеме имеются специальные стрелки, указывающие направление движения по лестнице.

Подробная схема лестницы поворотного типа с расчетом размеров каждого ее элемента

Размеры конструкции

К основным размерам лестничной системы относятся такие параметры:

• Уклон – самым комфортным считается уклон 1:2, либо 30 градусов к горизонту. Спектр удобства — от 25 до 40 градусов, оптимальным вариантом считается уклон в 45 градусов (1:1).
• Количество ступеней в марше — не должно быть более 18-ти. При этом все проступи прямого марша должны быть строго одного размера.

  Проектируя лестницу, обязательно учитывайте основные требования, которые предъявляются к размерам конструкции

• Ширина конструкции – согласно СНиП 31-02, не должна быть менее 90 сантиметров для комфортного передвижения по лестнице.
• Ширина проступи — от 26 см до 35, 5 см, поскольку на ней должна свободно располагаться ступня человека.
• Высота проступи — от 12, 5 до 20 см, для комфорта чаще всего принимают размер 18 см.
• Просвет — делается не меньше 2-х метров, чтобы даже высокому человеку не приходилось пригибаться.

На фото изображена деревянная система с подробным изложением терминологии всех ее составляющих

Материалы

Руководство по графическому изображению материалов изготовления также содержится в ГОСТе 5401-50. Далее приведем подробное описание данных обозначении:

• Дерево — в поперечном торцевом разрезе штрихуют круговыми и радиальными линиями, имитируя годовые кольца и радиальные трещины. На продольном разрезе изображаются продольные полосы — имитация текстуры.

  При проектировании чертежа лестницы, воспользуйтесь данными графическими изображениями материала ее изготовления

• Бетон – схематично обозначается сочетанием точек и кружков, при армированном бетоне кружки смешиваются с диагональной штриховкой.
• Металл — штрихуется частыми диагональными линиями либо сплошной заливкой.

На данном фото представлены изображения схематического изображения поперечных сечений различных материалов

Вывод

Таким образом, в статье мы рассмотрели основные элементы лестничных систем и их условные обозначения на схемах и чертежах. Теперь собственноручно сделать эскиз любой конструкции и правильно схематически изобразить на нем все составляющие лестницы вам не составит труда.

Грамотный и правильно выполненный проект поможет в итоге возвести качественную и красивую лестницу в вашем доме

Однако, если вы не обладает чертежными навыками либо для возведения лестницы у вас нет достаточного количества свободного времени, вы всегда сможете заказать уже готовую, качественную и правильно спроектированную лестничную систему в нашем популярном интернет-магазине «Супер Лестница»

Великолепную модульную конструкцию маршевого типа с поворотом на 90 градусов вы можете хоть сегодня приобрести в уникальном интернет-магазине «Супер Лестница»

Видео по теме

На представленном ниже видео вы найдете интересный вспомогательный материал, касающийся темы статьи.

lestnicymaster.ru

как показать лестницу, ворота, окна с четвертью, двери – картинки, обозначения уклона, ширины, высоты, омов, материалов на планах, как обозначается бетон, чертежи пандуса, пожарной лестницы, лестничного марша, план первого этажа здания с размерами, как нарисовать лестницу в автокад, маркировочный план

Чертеж лестницы

Составление плана здания — это основа любой строительной деятельность. Любое строение вдоль и поперек отображается на общих и подробных чертежах, на которых указываются размеры, чертежи, инженерные решения и так далее. Чтобы вы понимали, общий план строения отображается на сотнях чертежей, в которых кроме плана существуют отдельные сведения об обозначениях.

Проект лестницы на второй этаж

Чертеж лестницы особо сложен. Отобразить его в общих чертах можно на общем плане помещения.

Общий план помещения

Создать идеальное по размерам чудо инженерного строения по этим планам не получится, поэтому строители прибегают к детализации некоторых моментов. Обычно, чтобы получить лестницу идентичную задумке архитектора приходится производить детализирование с пяти сторон. Иногда затрагиваются даже планы различных этажей, при создании одной лестницы. Общая и детальная прорисовка будет понятна только человеку, умеющему читать чертежи, что потребует особого разбирательства.

Чертеж помещения

Обозначения

Первое, что вам потребуется уяснить, это общепринятые нормы обозначений. Далеко не всегда план одного и того же здания выглядит на чертеже одинаково, если его составляют разные люди. Планы помещений всегда имеют расшифровку и сносы.

Расшифровка и сносы плана дома

Обозначения на рабочих планах и инженерных могут отличаться, даже если использованы при создании одинаковые элементы.

На чертеже вы увидите:

Перед началом строительства обязательно нужно понять обозначение общепринятых сносок и терминов. Читать чертежи в институтах учат не один год, но даже поверхностных знаний будет достаточно для того, чтобы понять общую концепцию возведения лестничных конструкций, с межэтажными площадками и поворотами.

Использование популярных программ, если чертеж существует в электронном формате, существенно облегчит задачу. Программы, составленные на основе данных Автокада — одобрены во многих странах, они упростят вам понимание всех деталей. Если чертежи и планы есть только на бумаге, тогда нужно разобраться в обозначениях.

Лестница на основе данных Автокада

Ширина и высота

Общие размеры лестницы указываются в понятном для понимания человека формате. Стрелки и сноски от оснований и углов показывают длину, высоту и ширину конструкции. Размеры обозначаются цифрами и мерой измерения.

Размеры лестницы

В некоторых планах используют сантиметры, в других миллиметры, поэтому очень придирчиво изучайте планы.

Изменять размеры нельзя, потому что:

• Возможно разрушение конструкции;
• Дополнительная опасность при использовании;
• Изменение одного размера повлечет за собой цепочку неприятных последствий.

Плоскость измерения показывается линией сноса и чертой с двумя направлениями.

Вид лестницы сверху и сбоку

Несколько уровней могут обозначать не только общий размер детали, но и некоторые ее мелкие части. Сносы никогда не пересекаются и четко отображены, чтобы не получилось путаницы. Стоит обязательно рассмотреть и угол уклона.

Углы наклона лестниц

Он обычно указывается на одной странице с общими размерными показателями. Если угол уклона меняется, то на плане будет несколько сносок с обозначением места перепада угла.

Направление лестничного марша

Стрелка движения всегда показывает направление снизу вверх и слева направо. Подобные обозначения встречаются на каждом из листов чертежей, но нужны они будут только, если план охватывает сразу несколько этажей строения.

Лестничный марш

Как уже было сказано, мелкие детали и размеры, наподобие лестничного марша могут быть указаны и на общем плане. Одна сноска, затрагивающая размер ступени, обозначает, что все они имеют одинаковые размеры. На детализации чертежа вы сможете увидеть размер ступени, проступи и глубины каждой конструкции в более подробном формате.

Размеры лестничного марша

Зная общие правила расчета размеров лестничного марша, вы сможете самостоятельно проставить размеры, если план составляете лично для себя.

Важным параметром в этом деле может быть только различие материалов. Размеры, ширина и высота отдельных изделий на детальном плане подскажут какой именно материал, и какой толщины потребуется задействовать. Эти показатели используются по общим строительным нормам, обычно они применяются при создании надежных конструкций, а дело облицовки и обрамления полностью ложится на руки мастера.

Материал

Открывая перед собой чертеж, убедитесь, что на нем нанесены цифровые и буквенные показатели, обозначающие материал. Узнать о подобном обозначении можно при помощи листов с обозначением. Если подобная информация отсутствует, стоит получить информационную поддержку от общих государственных норм. Государственные стандарты предусматривают варианты, когда материал при строительстве не обозначается особыми знаками.

В правилах ГОСТ 5401-50 вы найдете способы графического отображения строительного материала.

ГОСТ 5401-50

По факту такое обозначение достаточно проблематичное для понимания общего плана чертежа. Сделать сноску с пояснением намного проще, чем заштриховывать каждую поверхность. Штрихование поверхностей производится только на обозначении торцевого значения. Некоторые материалы штрихуются на месте установки, а не разреза, но все нормы указанные в государственном стандарте обязательно исполняются, ведь это основополагающая часть строительства.

Заштрихованные материалы

План этажей

Рассматривая план этажей, вы найдете все входы, выходы и размеры каждого отдельно взятого помещения. Для понимания общего плана вам не потребуется особых знаний, ведь схематические рисунки понятны на общем фоне. Довольно сложно дается разъяснение деталей, но с использованием маркировок, обозначений и специальных программ понять общий принцип строения становится намного проще.

План этажей дома

Лестница в Автокад

О программе, работающей на принципе Автокад, вы уже знаете. В общих чертах, AutoCAD это самостоятельная программа, в которой создается двух и трехмерная графика.

Лестница, спроектированная в AutoCAD

Если вы понимаете принцип ее работы, то сделать собственный чертеж будет максимально просто. Люди, которые понимают, чего они хотят от общего или детального плана легко управятся в создании чертежа на графическом движке.

3D дизайн лестницы

Применение Автокад актуально:

• В детальном и общем строительстве;
• Машиностроении;
• Пояснительной части плана;
• Реконструкции уже построенных зданий.

Несмотря на улучшения с первой версии, программа имеет множество недоработок, которые легко устраняются дополнительными утилитами. Профессиональному архитектору работать в ней максимально комфортно, ведь с помощью Автокад можно создавать уникальные чертежи, даже сложных лестничных конструкций, но новичку придется изрядно потрудиться.

Проект лестницы

Чтобы вы понимали пользу от программы, стоит разобраться о ее преимуществах на одном конкретном примере. Обычно, составление простого чертежа профессиональным архитектором стоит около 1/10 части всего строения. Если лестница сложная, цена может увеличиться вдвое. К примеру, окончательная стоимость конструкции $1000, значит, за план ее разработки придется отдать 100—200 долларов. В некоторых случаях намного проще разобраться в азах архитекторской деятельности и сохранить эти деньги.

Маркировочный план

Маркировочные планы очень похожи на кладочные, но их отличие в том, что первые легко читаются именно строителем, а не инженером. Общие инженерные понятия здесь неуместны, ведь на маркировочных эскизах указаны типы покрытий, обозначены проемы, размеры и ведомости помещений. Обычно для работника узкой строительной специальности маркировочный план несет больше информации, чем все другие вместе взятые. Исполнительные листы и сметы в большей части составляют именно по этому документу.

Маркировочный план лестницы

Ворота, окна и двери

Для владельца важно понимание обозначений. Все проемы, дверные и оконные прорисовываются на плане в точном месте. Понимать это нужно, потому что при изменении плана появляется возможность нарушить конструкцию несущей стены. В архитектурно-строительном чертеже обязательно обозначаются проемы, в горизонтальном и вертикальном разрезе. Дверной проем на плане обязательно указывает на тип сторону открывания двери.

Дверной проем в плане

Картинки и фото

Более полную картину в составлении планов можно увидеть только на пояснительных или обучающих картинках.  В некоторых случаях указывают обозначение чертежа и фотографию, сделанного по нему строения.[1]

Чертеж и фотография к плану лестницы

Видео (кликните для воспроизведения).

Самообучение в данном случае должно быть максимально скрупулезным, ведь даже мельчайшие отличия обозначений на планах могут обозначать совсем иную задумку архитектора.

Условные обозначения на строительных чертежах: как показать лестницу, ворота, окна с четвертью, двери – картинки, обозначения уклона, ширины, высоты, омов, материалов на планах, как обозначается бетон, чертежи пандуса, пожарной лестницы, лестничного марша, план первого этажа здания с размерами, как нарисовать лестницу в автокад, маркировочный план

lestnicypro.ru

Чертежи лестниц: изображения и обозначение лестничной конструкции на схеме (фото и )

Чертежи лестниц: обозначения, термины и размеры

Как обозначается лестница на чертеже? Как начертить лестницу в автокаде, каким должен быть ее уклон и размер ступени? Как правильно называются элементы конструкции лестничного марша? Ответы на эти и некоторые другие вопросы мы постараемся найти в статье.

Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.

Итак, план – это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

• Расположение всех помещений этажа с указанием их размеров.
• Расположение лестничных клеток и маршей.
• Расположение оконных и дверных проемов – тоже, разумеется, с размерами.
• Конструкция здания (включая расположение опор и пролетов перекрытий).
• Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

• Главный фасад находится внизу плана.

План этажа коттеджа. Фасад находится внизу.

• Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
• На плане указывается направление открывания дверей.
• Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

• Винтовая лестница закручена вокруг столба. Ее характерная особенность – ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
• Маршевая – ее полная противоположность: прямоугольные ступни и прямые линии.
• Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
• У консольной отсутствует несущий каркас – ступени одной стороной вмурованы в стену.
• Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.

Чертежи модульной лестницы должны содержать не только изображение элемента, но и схему монтажа.

• Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой – больцы.
• Чердачные и подвальные лестницы отличаются от прочих довольно условно: для них характерен больший уклон. Причина – высокие требования к компактности и низкие – к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
• Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками – железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение – стационарные пожарные лестницы. Они изготавливаются только из стали.

Чертеж пожарной лестницы с полукруглым ограждением. Материал – сталь.

Элементы

• Уже упомянутый нами марш – всего лишь прямой участок лестницы.
• Проступь – горизонтальная поверхность ступени.
• Подступенок – вертикальный конструктивный элемент, подпирающий проступь.

Однако: винтовые, консольные и некоторые маршевые лестницы часто обходятся без подступенков.

• Косоур – опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
• Если ступени не опираются на балки, а врезаны между ними – балки называются тетивами.
• Лестничная площадка – горизонтальный участок между двумя маршами.
• Забежные лестничные ступеньки – альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
• Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
• Просвет – говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Обозначения на чертежах

Как правильно выполняется обозначение лестниц на чертежах?

Форма

Никакой экзотики нас здесь не ждет: изображение лестницы на чертеже представляет собой ее проекцию на плоскость. Если мы стараемся изобразить этаж в плане – на горизонтальную; в случае вертикального сечения – соответственно, на вертикальную.

А – сечение, Б – план нижнего марша, В – план промежуточного марша, В – план верхнего марша.

Как уже упоминалось, обозначение лестницы на чертеже обязательно дополняется указанием направления, в котором по лестнице поднимаются. Низ лестницы отмечается кружком, верх – стрелкой.

На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.

Материалы

Комментарий пессимиста: при выполнении чертежа дома или лестницы вручную должным образом заштриховать соответствующие элементы изображения куда труднее, чем написать несколько слов в сноске.

Приведем описание графических обозначений для тех материалов, которые используются при строительстве лестниц.

• Дерево в поперечном торцевом разрезе штрихуют круговыми и радиальными линиями, имитируя годовые кольца и радиальные трещины. На продольном разрезе изображаются продольные линии – имитация текстуры. Если материал деревянной лестницы не попадает в линию разреза, его не заштриховывают.
• Бетон изображается сочетанием точек и кружков неправильной формы. Если бетонная лестница армирована (собственно, иначе самонесущие конструкции из бетона и не делаются), кружки сочетаются с диагональной штриховкой.
• Стальные и вообще металлические конструктивные элементы штрихуются частыми диагональными линиями. На мелкомасштабных чертежах или при толщине элемента меньше 2 мм они отмечаются сплошной заливкой.

Обозначения некоторых строительных материалов, не вошедших в наш список.

Общие принципы и размеры

Цена проекта обычно составляет от 1 до 5 процентов строительства. В случае, если речь идет об изготовлении лестницы, ее детальный эскиз вполне может обойтись и в 1/10 полной стоимости конструкции.

Разумеется, у того, кто не прогуливал школьные уроки черчения, возникнет резонное желание выполнить работу самостоятельно. Однако для этого нужен не только энтузиазм, но и определенные базовые знания.

Уклон

• Наиболее удобным считается уклон 1:2, или 30 градусов к горизонту. Диапазон комфорта – от 25 до 40 градусов; максимальный допустимый уклон для межэтажной лестницы – 45 градусов (1:1).

Однако: чертежи чердачных лестниц выполняются исходя из уклона до 75 градусов. Причины уже упоминались: для редко посещаемых помещений компактность лестницы важнее комфорта.[2]

• При уклоне меньше 23 градусов возможно сооружение пандуса – прямой или криволинейной наклонной площадки.
• Угол к горизонту больше 45-50 градусов означает, что по лестнице придется спускаться спиной вперед. Человеку, спускающемуся по такой лестнице, будет мешать длина его собственных голеней.

На фото достаточно крутая лестница

Основные моменты

• Марш содержит не менее трех и не более восемнадцати ступеней. Ограничение связано с безопасностью: чем длиннее лестница, тем больше вероятность получить тяжелые травмы при падении с нее.
• Все ступени в пределах прямого марша должны быть строго одинаковыми. Требование имеет отношение опять-таки к безопасности, но уже пожарной: спускаться в задымленном помещении придется по памяти, ставя ноги буквально на ощупь.
• Чертежи лестничной клетки выполняются с учетом еще одного требования безопасности: длина и ширина площадки, разделяющей лежащие на одной прямой марши, не должны быть меньше ширины лестницы. С шириной площадки все понятно: иначе она станет узким местом; но зачем регламентировать длину?

Для того, чтобы потерявший равновесие человек имел возможность остановиться.

• Если речь идет о наружной лестнице, то ведущую на нее дверь лучше сделать открывающейся вовнутрь. Там, где это невозможно, площадка делается заведомо шире дверного полотна.

Размеры

Ну, а каких оптимальных и минимальных размеров стоит придерживаться при проектировании?

Ширина лестницы связана с ее функциональностью. Если она рассчитана на одного человека, разумный минимум – 90 сантиметров. Собственно, согласно СНиП 31-02 хотя бы одна межэтажная лестница в частном доме должна иметь ширину не меньше этой.

Оптимальная ширина лестницы определяется ее назначением.

Однако: для многоквартирных домов минимум – 1050 мм. Если планируется встречное движение по лестнице двух встречных потоков людей, стоит расширить ее как минимум до 1500 мм.

Минимальная высота ограждения для частного дома – 90 см; если высота лестницы больше шести метров, ограждение не должно быть ниже 100 см.

Размеры ступени должны соответствовать нескольким требованиям:

• Ширина проступи – от 260 до 355 миллиметров. На ней должна целиком помещаться ступня высокого человека: иначе подъем по лестнице будет сопровождаться постоянным напряжением икроножных мышц.
• Высота ступени – от 125 до 200 миллиметров. При этом соотношение ширины и высоты должно, напомним, обеспечивать уклон марша в комфортном диапазоне. Идеальна с точки зрения удобства ступень шириной 300 и высотой 150 мм.

• Сумма ширины проступи и удвоенной высоты ступени должна быть равна среднему шагу (обычно 60 – 64 сантиметра).

Для винтовой, спиральной лестницы и для забежных ступеней существует оптимальный радиус поворота. Он равен сумме удвоенной ширины проступи и ширины лестницы. При этом проступь измеряется не по краю, а по средней линии.

Просвет (напомним, это расстояние от ступени до потолка) делается не меньше 2000 мм. В этом случае высокому человеку не придется пригибаться.

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

Вывод

Мы предоставили в распоряжение уважаемого читателя общие принципы построения чертежей лестниц; однако без навыков черчения результат едва ли будет удовлетворительным. В размещенном в этой статье вас ждет интересная информация на эту тему (узнайте также об основных моментах проектирования лестниц ).

Успехов в строительстве!

Рекомендуем лучшую цену на товар ▼

http://sdelai-lestnicu.ru

legkoe-delo.ru

2.2.3 Расчет и изображение лестницы в разрезе и плане

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания

Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис.15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.16).

Рисунок 15 – Фрагмент лестничного марша

Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане)l и шириныBлестничной клетки (рис.11).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.

Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис.16).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.

Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис.16).

Рисунок 16 – Графическая разбивка лестничного марша

studfiles.net

фото на второй этаж, своими руками рисунок на плане, разрез и изготовление, размер и планировка

Чертеж лестницы можно найти в интернете или сделать его самостоятельно

Естественно, лестница – это отличная возможность осуществить доступ к этажам, расположенным выше уровня первого, а помимо этого, грамотное моделирование этой конструкции позволяет отлично продумать интерьер. Перед тем как монтировать конструкцию, нужно сформировать чертежи лестницы, чтобы не допустить ошибок при монтаже и закупе материалов.

Чертежи лестниц на второй этаж своими руками

Желательно чертить каждый узел в Автокаде, в формате dwg с плагином SketchUp, Googleпоможет найти программу.

Здесь можно задавать условное значение max для каждого параметра узла (так, например, проектируют Ниву, когда размер детали 6х6). Первоначально стоит определиться с размерами лестницы на второй этаж, а также с видом конструкции.

Выделяют два вида лестниц, каждый из которых обладает своими отличительными чертами:

1. Маршевая. Такая лестница, как правило, прислоненная к стене в доме и с площадкой. Такие конструкции надежные, прочные и долговечные. Стоит заметить, что модель достаточно простая и отлично подходящая для двухэтажного дома. Такую лестницу можно сделать своими руками, но исключительно при соблюдении правил и стандартов ГОСТ.
2. Винтовая. Лестница такого типа должна устанавливаться профессионалом, так как требуется не только грамотная планировка, но и точные расчеты каждого параметра, для чего нельзя пользоваться стандартными данными. У такой конструкции есть свои преимущества, и состоят они в компактности.

Не требуется слишком много места для расположения строения, а также она сделает любое дизайнерское решение более интересным и необычным.

Рисунки лестниц на плане

Рисунок лестницы должен обязательно присутствовать на плане дома, причем в точных ее размерах, но уменьшенного масштаба. В любых строительных аббревиатурах, например, у Технониколь, можно увидеть не просто рисунки, а целые схемы, на которых указаны все параметры и своеобразный бизнес план строительства лестницы.

Нужно быть максимально аккуратными, так как планировка дома может повлиять на:

• Ширину;
• Высоту;
• Глубину лестницы.

Составляя проект, нужно руководствоваться таким стандартом, как ГОСТ, чтобы не только изображать лестницу правильно, но и возвести ее по правилам.

Комфортная лестница не должна быть похожа на стремянку, так как оптимальным углом наклона считается 35-40 градусов.

При обустройстве схемы, стоит использовать определенные символы, как обозначение конкретных значений:

1. Изображение должно содержать расстояние между этажами. Оно обозначатся именно буквой расстояния. Для расчета потребуется взять за основу высоту от первого до второго этажа и приблизительную высоту каждой ступени, например 20 см. В среднем, потребуется сделать 14,5 ступеней. Естественно, число должно быть целым, соответственно, его нужно округлить, в большую сторону. Размер каждой ступени должен быть одинаков.
2. Ширина лестничного марша не должна быть меньше 700 мм. Оптимальным вариантом считается 1 м именно для частного дома, а вот для общественных зданий можно сделать марш до 1,5–2 м, в зависимости от помещения и его предназначения.

На плане должна быть изображена каждая площадка лестницы, как первого, так и второго этажа. Сделать рисунок несложно, ведь достаточно предварительно определиться с габаритами всей конструкции, как было сказано ранее.

Лестница на плане

Чертить обычный план или подробный план помещения нужно для того, чтобы показать точное место расположения объекта в здании или за его пределами. Карандашом нужно показать вид всех деталей, которые будут в реальном времени установлены при сооружении лестницы.

А именно нужно учесть:

1. Для того чтобы определить ширину лестничного марша, нужно первоначально учесть пропускную способность конструкции. Если быть точнее, то уделить внимание тому, какое среднее количество людей будет перемещаться по ней каждый день.
2. Помимо этого, на ширину лестничного марша влияет то, какая площадь отведена под строение, а также учесть планировку здания.
3. Специалисты не рекомендуют в жилых частных домах устанавливать слишком широкие лестницы, так как это потребует дополнительных мер предосторожности, чтобы полностью обезопасить сооружение.
4. Однако, лестница в частном доме должна быть максимально прочной и устойчивой, так как вполне возможно, что по ней будет подниматься мебель и строительные материалы для ремонта второго этажа и чердака.

В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений. Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей. Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м.

Разрез лестниц

При проектировании лестницы для частного дома своими руками, нужно обязательно сделать ее разрез на плане, причем, независимо от того, куда она ведет, будет ли на верху помещение с детской или санузлом. К формированию разрезной схемы стоит подходить максимально аккуратно и желательно не в последний момент.

На рисунке разреза обязательно должны быть отмечены:

• Оси;
• Стена;
• Пол;
• Потолок;
• Элементы лестницы;
• Габариты конструкции.

Чертеж разреза лестницы нужно делать поэтапно. Сначала чертится лестничная площадка, желательно со стандартной шириной.

Затем:

1. Отмечается длина площадки на первом этаже.
2. Чертится противоположная площадка.
3. Рисуется горизонтальная проекция лестничного марша.
4. От свободного края площадки отмеряется ширина одного проступка по направлению к стене.

Формирование рисунка осуществляется не сверху, а сбоку, причем именно в разрезе.

Изготовление лестниц своими руками: чертежи

Даже если составление чертежа, проектирование и строительство будет осуществляться именно своими руками, категорически запрещается нарушать инструкцию, стандарты ГОСТ и, естественно, исключать элементы конструкции.

В ней должны присутствовать:

• Проступи;
• Подступенки;
• Марш;
• Площадка;
• Балясины;
• Перила.

Перила также вносятся в чертеж, причем с точными размерами по ширине, высоте и даже по габаритам просветов. Относительно каждой лестницы, а, если быть точнее, то вида и места ее расположения, есть определенные рекомендации и правила, которых стоит придерживаться. А именно, в местах большого скопления детей, перила должны быть высокими, а посередине их высоты должны идти дополнительные поручни.

Если просветы между балясинами слишком большие, то они заделываются экранами для повышения безопасности и исключения чрезвычайных случаев.

В среднем, высота перил составляет 0,9 м, но предпочтительно выбирать 1,20 м, в совершенно любых помещениях и даже частном доме.

Планировка лестниц в доме

Очень часто владельцев частных домов интересует такой момент, как возведение лестницы, и, соответственно, второго этажа, а также то, что можно ли обойтись без помощи квалифицированного специалиста. Ответ однозначно – да. Но, чтобы произвести расчет, одного желания мало, так как нужны хотя бы минимальные базовые знания геометрии и желательно образование инженера. В дополнение можно использовать современные компьютерные технологии, которые найти не так сложно.

Правильный расчет параметров лестницы осуществляется, руководствуясь:

• Параметрами комнаты;
• Предпочтениями владельца помещения;
• Стандартами СНиП.

Каждый из этих критериев может повлиять на выбор места расположения лестницы, а также на ее габариты, способ монтажа и даже вид, в частности, будет ли она прямой или витой.

Как правило, первоначально для расчетов лестницы используют такие параметры, как:

• Высоту между этажами;
• Площадь всей комнаты;
• Место расположений стен несущих и межкомнатных;
• Наличие и расположение дверных и оконных проемов.

Таким образом, есть возможность максимально четко определить размер лестницы, а также места под строительство.

Моделирование конструкции очень важно, ведь именно на этом этапе выбирается стиль помещения, вид балясин, материал отделки и даже декор перил. Этот момент особенно важен для тех, кто предпочитает обустраивать свой дом исключительно эстетичными и элегантными предметами интерьера.

Составляем чертежи лестниц (видео)

Самое главное – это не ошибиться в расчетах и не нарушать рекомендаций специалистов. Только таким образом в доме или общественном здании будет качественная лестница, безопасная и пригодная для эксплуатации. Построить такой объект непросто, но вполне возможно. Изделие будет на протяжении долгого времени радовать своим внешним видом и отличными техническими характеристиками.

Подробно: лестница и чертеж (фото примеров)

Оцените статью: Поделитесь с друзьями!

homeli.ru

Проектирование лестниц и некоторые чертежи

Нередко в целях сложно-объяснимой экономии будущие владельцы загородной собственности нанимают разных исполнителей. Дом возводится одним подрядчиком, а внутреннее обустройство доверено абсолютно другой компании. В результате чего проектирование лестниц нужно «приспосабливать» к заданным условиям, тем более что зачастую архитектором данные конструкции прорисовываются лишь абстрактно.

Знать о том, как проектируются лестницы, необходимо и тем, кто самостоятельно строит дачный домик. Ведь, несмотря на кажущуюся простоту, предназначенную для комфортного безопасного перемещения конструкцию нельзя отнести к списку простейших.

Выбор материала для лестницы определяет капитальность дома и степень огнестойкости строения. На выбор формы влияет площадь, выделяемого под строительство лестницы пространства, высота потолков, архитектурный стиль. Самой удобной, обеспечивающей максимально безопасный подъем и движение в обратном направлении признают пологую конструкцию с одним маршем и 15ю ступенями.

Проектирование лестниц: типы конструкций, чаще всего применяемые в загородном строительстве

Однако ограниченность пространства зачастую заставляет искать альтернативные компактные в площади варианты, устанавливать сложные винтовые лестницы: чертежи их с забежными ступенями можно «вписать» практически в любой проект. Сооружение с двумя маршами займет больше пространства, чем винтовой вариант, но меньше, чем простой пологий аналог. В его проекте могут быть, как забежные ступени, так и площадка между маршами.

Чертеж лестницы на второй этаж: слева конструкция с забежными ступенями, справа двухмаршевый вариант с лестничной площадкой

Если предполагается проектирование и изготовление лестниц выполнять полностью самостоятельно, то обратить пристальное внимание желательно на древесину в качестве стройматериала. Она проще в обработке, незначительные ошибки можно будет исправить и переделки не будут излишне дорогостоящими. В отличие от монолитных сооружений, залитых из бетона, все составляющие будущей конструкции не нужно делать на объекте. Собирается она из отдельных элементов, как и лестница металлическая: чертеж может быть рассчитан на строительство любого из существующих типов (винтового, двухмаршевого, пологого, П-образного, полукруглого и др.).

Чертеж простой одномаршевой лестницы на второй этаж

Предваряют проектные работы замеры, нужно точно измерить площадь в плане, размеры проема, высоту от нижнего перекрытия до потолка и мощность верхнего перекрытия с толщиной напольного покрытия. Если замеры выполняются с наличием только черновых полов на обоих этажах, нужно учесть предполагаемую высоту будущего пола.

При недостаточно широком проеме придется увеличивать отверстие, прорубать бетон или отпиливать излишки деревянных балок.

Зачастую для проектируемой лестницы приходится увеличивать проем

Внимание. В проемах для лестниц не должно быть никаких коммуникаций.

Чтобы сделать грамотный чертеж лестницы на второй этаж, потребуется точный план помещения на первом. На нем должны быть точно указаны ниши, выступы, окна и двери, если они будут примыкать к лестнице. Замеры дверей выполняются по наличникам, для точного обозначения окна потребуется еще и расположение его относительно пола и габариты подоконника.

Чертеж лестницы с забежными ступенями: ширина в самом узком месте забежной ступени не должна быть меньше 10 см

Необходимые для дальнейших расчетов характеристики:

• ширина марша;
• крутизна;
• число ступеней.

Все указанные параметры зависимы друг от друга, нельзя ни один из них просто назначить произвольно.

Подбираем удобную и безопасную ширину ↑

При перемещении по лестнице в любом из направлений пользователи не должны испытывать дискомфорт с ощущением слишком узкого пространства и опасности. Под шириной понимают расстояние между двумя поручнями или расстояние между поручнем и ограждающей стеной. Осуществляется ли проектирование винтовых лестниц или элементарных одномаршевых конструкций, для определения данного параметра используются равнозначные строительные стандарты:

• 125 см закладывают в проект при желании добиться повышенной комфортности;
• 110 см, если сооружение будет расположено между двумя стенами;
• 90 см, если конструкция имеет два ограждения либо примыкает одной стороной к стене;
• 80 см с одним ограждением допустимы, если не предполагается использовать лестницу для переноски крупногабаритных предметов;
• 70 см уместны в садовых домиках и в бытовых помещениях.

Ширина лестницы должна обеспечивать свободный проход, не создавать дискомфорта и не внушать ощущение опасности

Следует знать, что под винтовые лестницы чертежи должны выполняться с учетом минимальной ширины в 110 см, оптимальный размер 140 см. Шириной винтовых конструкций является расстояние от края ступени до опорной центральной стойки. Если марши лестниц будут направлены друг другу «навстречу», между ними должно быть расстояние минимум в 10 см.

Крутизна или проще – уклон лестницы ↑

Параметр взаимосвязанный с габаритами ступеней и с площадью проектируемого сооружения. Крутые лестницы занимают мало места, но не отличаются комфортом, пологие варианты удобны, но полезной площади отнимут немало. Желающие совместить комфорт и безопасность перемещения с минимальной потерей площади выбирают двухмаршевые типы, сами выполняют или заказывают чертеж лестницы с забежными ступенями или проект конструкции с лестничной площадкой.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°, чем круче лестница, тем опасней подъем и спуск по ней

• Вместо лестницы с уклоном 23º можно устроить пологий пандус.
• Наиболее комфортабельный уклон свыше 23º, меньше 37º.
• Уклон в 45º переводит конструкцию в разряд сооружений, спускаться по которым можно, только повернувшись лицом к лестнице.

Свыше 50º уклон может быть только у приставной лестницы.

Расчеты габаритов ступени ↑

Самым удобным для перемещения в обоих направлениях по лестнице признано соотношение, равное сумме ширины проступи (g) с умноженной на два высотой подступенка (h).

g + 2 h = от 62 до 64 см (стандартный шаг взрослого человека по прямой траектории)

Любые вариации со значениями высоты и ширины ступени должны отвечать данному требованию. В зависимости от крутизны будущего сооружения и личных предпочтений расчетным образом подбирают размеры ступеней.

Ногу удобно поднимать на высоту не более 32 см, но максимально комфортной высотой ступени считают 15 см. Делать подступенок выше 17 см не рекомендовано. Если выполняется проектирование деревянных лестниц, конструкций из бетона или металла с двумя и более маршами, следует помнить, что удобней всего, чтобы в одном марше было 10-15 ступеней.

В зависимости от назначения лестницы выбирается ширина проступи. Минимум ее 20 см, стандарт 32 см, рекомендованный предел 40 см. Допустимо нависание проступи над подступенком, если габариты конструкции не позволяют сделать достаточно широкую проступь. При проектировании забежных ступеней следует учесть, что меньше 10 см ширины их в узкой части быть не должно.

Максимальное допустимое отклонение высоты подступенка последней ступени в марше

Количество проступей в маршевых лестницах с площадками всегда на одну единицу меньше, чем количество подступенков, так как одна из проступей располагается на площадке.

Воображаемая средняя линия ↑

Проектировщик лестницы с прямым маршем традиционно прокладывает ее посредине. А вот в криволинейных конструкциях среднюю линию маршей мысленно проводят в 0,4-0,5 м от стойки или края пролета. Ширина забежных ступеней вдоль средней линии должна быть равнозначна ширине ступеней простых прямых маршей.

Средняя линия в проектах с забежными ступенями проходит в 40-50 см от внутреннего ограждения, вдоль средней линии ширина проступи должна быть равна ширине ступени с прямым маршем

Расчет высоты прохода ↑

Просвет – характеристика, которой стоит уделить внимание, если самостоятельный проектировщик заинтересован в обеспечении комфорта.

Комфортный для передвижения просвет должен быть соблюден и при проектировании винтовых лестниц, и при создании проекта простой маршевой конструкции и при изготовлении лестницы на мансарду

Замечено, что при высоте прохода, превышающей рост идущего по лестнице человека на 5 см, он инстинктивно будет пригибаться и втягивать голову.  Потому нормой просвета признана высота от 1,9м до 2,0м. Высота прохода по всей протяженности лестницы должна быть равнозначной.

Разобравшись с нюансами проектирования, с задачей расчета и построения лестницы без проблем справится каждый желающий обеспечить свой дом надежной удобной конструкцией. Сведения об особенностях проектирования помогут владельцам загородных особняков, доверившим строительство лестницы сторонним исполнителям, грамотно отслеживать выполнение.

strmnt.com

Для того чтобы иметь возможность грамотно создать чертёж лестницы, мастеру необходимо обладать некоторыми навыками в данной сфере. Этот процесс включает в себя несколько этапов. Основные из них – это разработка чертежей, работы, касающиеся установки конструкции на месте, и изготовление узлов и деталей. Если на одном из них будут допущены даже самые незначительные погрешности, в дальнейшем это может отразиться на всей конструкции в целом.

Перед тем как начинать чертить лестницу, необходимо точно определиться с её внешним видом. Для этого лучше как можно точнее вычислить размеры и особенности выбранной модели сооружения. Именно на этих этапах новички допускают больше всего проблем, поэтому не стоит забывать о консультациях у специалистов.

Терминология

Перед тем как разрабатывать план лестницы, необходимо в полной мере ознакомиться с названиями различных моделей, а также составляющих элементов выбранной конструкции. Например, маршевые сооружения на чертежах всегда помечаются с помощью прямых линий. Винтовые лестницы всегда чертятся с учетом опорной стойки, которая расположена по центру конструкции.

В данной статье вы узнаете, как сделать чертёж лестницы

Если необходимо создать чертеж спиральной лестницы, здесь придется учесть некоторые чёткие отличия от винтовой конструкции. В такой ситуации габариты всегда описывают окружностью, внутренняя опора которой располагается не в геометрическом центре сооружения, а на определенном отдалении от него.

Чертежи лестниц с поворотом имеют четкие отличия от остальных в виде наличия 2 маршевых участков. Между ними располагаются забежные ступеньки или участки с промежутками. Если лестница сборная, чертёж обязательно должен включать в себя несколько одинаковых конструктивных частей.

При создании чертежа больцевой конструкции необходимо учитывать, что несущими частями сооружения являются остальные элементы, связывающие ступени между собой. Именно они и называются больцами.

Чертежи готовой пожарной лестницы всегда отличаются от стандартных конструкций тем, что здесь предусмотрены совсем другие размеры и углы наклона. Иногда их обозначают, как вертикальные, для того, чтобы мастер смог определиться с тем, как правильно в будущем будет происходить установка данного сооружения.

В данном видео вы подробнее узнаете о чертеже лестницы:

• дерево;
• стекло;
• железобетон;
• металл;
• некоторые разновидности пластмассы;
• искусственный или натуральный камень;
• керамические изделия.

Элементы конструкций

1. Лестничный марш. Им называется прямой участок, находящийся на определенных участках сооружения.
2. Проступь или ступень. Это горизонтальная поверхность ступеньки.
3. Подступенок. Другими словами, это вертикальная часть сооружения, подпирающая проступи.
4. Лестничный косоур. Это опорный элемент, сверху над которым размещены ступеньки. Зачастую в любой из конструкции их не более 2, но некоторые сооружения предполагают наличие только одного элемента.
5. Тетива для лестницы. Это балка, в которую врезается ступенька, но при этом не опирается на неё.
6. Промежуточная площадка. Это обыкновенный горизонтальный участок.
7. Забежные ступеньки. Каждая из них – это альтернативный элемент площадки, предусмотренный между маршами. На чертежах они имеют трапециевидную форму.
8. Просвет. Это место обозначается как расстояние от одной ступеньки до элементов, которые располагаются над головой.
9. Средняя линия. Ею называют виртуальную линию, вдоль которой люди поднимаются или спускаются по лестнице. Если речь идет о винтовой модели, в этом случае линия будет немного смещаться к более широким торцам ступенек.

Расчет лестницы

В процессе составления проекта и создании лестницы в разрезе необходимо учесть определённые условия, а также требования. Мастер должен понимать, под какой тип движения следует рассчитать основную конструкцию. Также в первую очередь необходимо разобраться с тем, с какими нагрузками придется столкнуться в процессе эксплуатации. Разновидности лестниц, рассчитанные только для людей или перемещения груза, будут абсолютно разными.

Также специалистам стоит учитывать параметры, определяющие разницу между уровнями или этажами, форму и площадь помещения, где будет находиться сооружение. После того как тип лестницы окончательно определён, нужно обозначить её параметры. Имеется в виду следующее:

• высота подъёма;
• площадь лестничной конструкции;
• уклон;
• количество ступеней и маршей;
• ширина каждой ступени и проступи.

Необходимо рассчитать несколько факторов

Мастер должен понимать, что между каждым из элементов предусмотрено определенное соотношение, именно поэтому параметры лестничных конструкций не определяются по собственному желанию. Если говорить о площади прямых лестниц, здесь просматривается зависимость от высоты уклона и подъема, а эти характеристики, в свою очередь, будут определять расчёты касательно уклона.

Когда происходит разработка лестничного проекта, некоторые характеристики конструкции всегда задаются мастером, а остальные – определяются с помощью вычислений. Например, если человек знает и обозначил площадь лестницы на бумаге, с помощью этого можно рассчитать уклон, а также определить необходимые ступени и их количество.

Когда производятся расчёты, касательно элементов лестницы, здесь большое значение имеют показатели ширины лестничного марша. В данном случае необходимо учесть, что для комфортного прохода по конструкции одного человека достаточно примерно 600-700 мм.

Обратите внимание! Если сооружение предусматривает в будущем наличие встречного движения или потребность в переносе каких-либо громоздких предметов, в таком случае ширина конструкции не должна быть меньше чем 850-1000 мм. Но при этом лестницу желательно соорудить максимально простой по конфигурации и расположить вдоль одной из стен в помещении.

[3]

Перед переходом непосредственно к созданию проекта стоит точно определиться с размерами лестничных элементов. Для этого обозначается место сооружения на бумаге, а также габариты конструкции, схемы ступеней и высота каждого этажа.

Изображения и обозначения

На момент разработки проекта дома с лестничной конструкцией марш условно обозначают так же, как и в стандартных ситуациях, рисунки которых можно найти повсюду. При этом мастер должен понимать, что кружочками отмечают нижнюю часть изделия, а стрелками – верхние участки.

Помимо форм, на чертежах стоит условно обозначить и основной материал, из которого изготавливали лестничную конструкцию. Имеется в виду следующее:

1. Если речь идет о железобетонных лестницах, на чертежах в сечении они изображаются кружочками неправильной формы, расположенных между диагональными штриховками.
2. Говоря о деревянных сооружениях, в поперечных разрезах чертежи штрихуются круговыми или радиальными линиями, имитирующими годовые кольца дерева. В продольных разрезах необходимо нарисовать соответствующие линии, обозначающие текстуру. Если материал не попадает в линию разреза, его не стоит штриховать.
3. Металлические детали конструкции в разрезах стоит штриховать диагональными линиями под углом не менее 45 градусов. Если лестница, вместе со своим чертежом, отличается очень мелким масштабом, а толщина каждого элемента меньше 2 мм, их обозначают со сплошной заливкой.

Технология построения чертежа лестницы

В первую очередь чертёж схемы лестницы включает в себя обозначение конструкции относительно дома. Если речь идёт об обыкновенной конфигурации (двухместной или одноместной), чертежи разрабатываются в следующей последовательности:

• сверху на проекции обозначается план помещения;
• далее нужно указать применяемый вид конструкции и конкретное размещение. Если присутствует площадка, её стоит также обязательно обозначить;
• теперь необходимо указать конец и начало лестницы или же направление, в котором будет двигаться человек на следующий этаж с нижнего;
• ограждение марша указывают сплошной тонкой линией с незначительной штриховкой;
• на последнем этапе необходимо проставить все размеры, которые потребуются для того, чтобы изготовить элементы и монтировать сооружения.

Далее по плану стоит разметка разреза дома и указание на бумаге отметок, обозначающих потолок, пол и стены. Ещё не стоит забывать рассчитать габариты лестничной конструкции по высоте, а также количество ступенек.

Здесь же указывают высоту ограждений. Инструкция при проектировании разреза лестницы выглядит следующим образом:

1. Сначала чертят лестничные площадки. Если конструкция железобетонная, их длина и ширина будут стандартными.
2. Горизонтальную проекцию марша стоит делить на количество ступенек с учетом минус 1 единицы. Например, если сооружение имеет 12 ступенек, делить длину проекции придётся на 11.
3. По направлению к прилегающей рядом стенки от краев площадки откладывают ширину 1 ступеньки, это позволит формировать в будущем забежную ступень. При этом верхнюю проступь считают частью ширины площадки.
4. Через подступенки необходимо провести вертикальные линии. При этом очень важно не забывать вычертить перила. При нанесении горизонтальных отрезков обозначают проступи.

Если хозяин дома желает самостоятельно составить проект со всеми обозначениями лестницы на чертеже, лучше как можно тщательнее изучить видео на нашем сайте, не забывая советоваться со специалистами. В противном случае можно быть уверенным в том, что в процессе работы будет допущено множество серьёзных ошибок.

Видео (кликните для воспроизведения).

Источники:

1. Белевич В. Б. Справочник кровельщика; Высшая школа — Москва, 2002. — 464 c.
2. Примеры расчетов по гидравлике. Учебное пособие / А.Д. Альтшуль и др. — М.: Альянс, 2013. — 256 c.
3. Богуславский Л. Д. Технико-экономические расчеты при проектировании наружных ограждающих конструкций зданий; Высшая школа — Москва, 2015. — 168 c.

Изображение лестницы на плане

Оценка 5 проголосовавших: 1

Здравствуйте! Представляюсь на нашем ресурсе. Меня зовут Максим Буров. В настоящее время я уже более 12 лет занимаюсь застройкой и планировкой помещений. В настоящее время являюсь специалистом в этом направлении, хочу помочь всем посетителям сайта решать разнообразные задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Чертеж и схема лестницы на второй этаж

Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.

Вернуться к оглавлению

Содержание материала

Виды конструкций, крепления — подбор материала

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

1. Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
2. Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.

   Пример чертежа поворотной лестницы с площадкой

3. Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
4. Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.
5. Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

1. Больцовое. От немецкого «болты». Так выглядит больцовая лестница

   Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.

2. Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
3. Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.
4. Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).

Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Вернуться к оглавлению

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

   Схема и чертеж лестницы с размерами по высоте и ширине

4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

Чертеж лестницы на второй этажВернуться к оглавлению

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

• Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
• Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
• Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам. Пример готового чертежа лестницы

  Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;

• Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
• Обращение к профессионалам. Такой способ считается самым дешевым. Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера.2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
• Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
• Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

  Расчет габаритов ступеней лестницы

• Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
• Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.


Вернуться к оглавлению

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.



Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.

Винтовые

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

• Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
• Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
• В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
• Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
• Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
• Окружность с радиусом R1 делим на 15 равных частей;
• Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
• Высота ступеней h рассчитывается просто h=h2/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
• Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.
