От надежности фундамент зависит срок службы сооружения, комфортность пребывания в жилых помещениях. Разметка фундамента — один из главных этапов строительства. И сделать ее надо с учетом строительных нормативов и правил.

Содержание

1. Как сделать разметку под фундамент
2. Дальнейшие действия
3. Как разметить и точно выровнять диагональ фундамента под дом с прямыми углами
4. Проверка диагоналей
5. Разметка фундамента сложной формы
6. Разметка эркера
7. Разметка египетским треугольником
8. Советы

Как сделать разметку под фундамент

Измерительные приборы (лазерный уровень, теодолит и нивелир) облегчают выполнение работы. Но применять их в частном домостроении нецелесообразно.

Обычно застройщик использует подручные инструменты:

• рулетку и шнур/бечевку/веревку;
• уровень и угольник;
• длинные рейки;
• стержни и колышки;
• Гвозди для фиксирования шнура.

Сначала составляют план, в котором:

1. Четко очерчивают границы участка.
2. Привязывают строение к территории с учетом расположения других объектов.

Затем приступают к выставлению диагонали одним из двух способов:

Метод №1: правило «Золотого треугольника»	Метод №2: «Паутина»
Базируется на теореме Пифагора: сумма квадрата гипотенузы равна сумме квадратов катетов.	В основе лежит построение прямоугольника с пересеченными внутри диагоналями.

Начальный этап для обоих методов одинаковый.

• Продумывается привязка фундаментной части к любому объекту (границе участка, сараю, гаражу).
• Затем надо найти подходящую точку отсчета и забить колышек.
• К нему прикрепляется и натягивается шнур. Он должен быть равноудален от границы по всей длине.
• Берется второй отрезок и натягивается перпендикулярно к отрезку №1.
• Точка их пересечения скрепляется скотчем или скобой.

Дальнейшие действия

Метод №1

• Сформировать прямой угол. От вешки с пересекающимися отрезками отмерить в одну сторону 4 м, в другую — 3. Отметить прищепками или скотчем. Отмеченные точки соединяются рулеткой. Если это произойдет на отметке 5 м — полученный угол прямой. Если нет, надо изменить положение трехметрового шнура, медленно сдвигая его в сторону уменьшения или увеличения диагональной длины.
• По периметру разметить ширину и длину будущего строения. По углам вбить колышки-вешки и закрепить на них шнуры. Закончить разметку контролем равенства диагоналей. Длина осей должна быть равной.

Метод №2

• Забиваются колышки в остальных трех углах.
• Колышки соединяются между собой веревкой.
• Прокладываются шнуры в диагональном направлении с пересечением в центре. Закрепляются на противоположно расположенных кольях.
• Измеряется их длина.
• Проверяются величина углов и размеры сторон.

Как разметить и точно выровнять диагональ фундамента под дом с прямыми углами

Точно выровненные диагонали — залог того, что углы дома будут равны 90°. Их величину нужно постоянно проверять. Измеряются и оси-диагонали. В прямоугольнике они равны между собой. Разница длин в несколько см вызовет перекос. Выравнивают диагонали коррекцией углов.

Проверка диагоналей

Сначала надо измерить, какая из осей короче. Затем определить в какую сторону перекосились углы. На одной стороне переставить колышки в противоположном перекосу направлении. Величина сдвига равна ½ показателя разницы в длине осей. Колья перемещаются одновременно.

Производятся повторные замеры осей и всех сторон. Если длина не выровнялась, вновь сдвигают колышки на половину величины уже уменьшенного расхождения.

Разметка фундамента сложной формы

Выполняется поэтапно.

1. На основе общего контура строения со сложной конфигурацией строится прямоугольник.
2. Корректируются углы. Заново измеряются длины сторон и диагоналей.
3. Размечаются изломы стен, выстраиванием внутри большого маленьких прямоугольников-изломов.
4. По границам выступов-изломов здания натягиваются параллельные бечевки. Места их скрещивания — внутренние углы.
5. Выставляется диагональ. Перепроверяются углы.

Разметка эркера

Предварительный этап выполняется по базовым принципам. Эркер в виде трапеции размечается с учетом расположения (по краю стены или на некотором расстоянии от него).

• Параллельно стене натягивается веревка. Удаление от нее равно глубине выступа. На ней надо установить отметки внешней границы эркера.
• На отрезке, обозначающем стену, размечается фундаментная основа эркера.
• Сделанные отметки соединяются, обрисовывая контур эркерной конструкции.

Разметка египетским треугольником

Метод, позволяющий проверить точность расположения углов (внутренних и внешних) приспособлением, состоящим из трех жестких реек из дерева или металла. Длина одной — 3 м, второй — 4 м, третьей — 5 м. Имеет один недостаток. Из-за больших габаритов им неудобно пользоваться.

Советы

1. Размечая расположение траншей под столбчатое основание-фундамент удобнее пользоваться двухъярусной обноской. Ее нижний ярус — высота столбовых опор, верхний — ростверка.
2. Под ленточный натягивают по две параллельные веревки-ориентир для каждой стороны. Расстояние между ними равно ширине заливаемой ленты. Высота натяжения — верхний уровень ленты-основания. Если планируется рытье траншей трактором, веревочные ориентиры опускаются вниз (до грунта). Вдоль них (с внешней и внутренней стороны) копаются неглубокие канавки.
3. Под плитный — шнуры располагают на уровне верхней плоскости плиты (верхний ярус обноски).
4. Шнуры-ориентиры должны быть крепко натянуты. Их убирают после окончания рытья траншеи.

как разметить правильно своими руками

Содержание

1. Зачем это нужно
2. Простое прямоугольное основание
3. Исправление диагонали
4. Как выставляется прямой угол
5. Разметка сложного основания
6. Основание под конструкцию с эркером
7. Использование обноски
8. Столбчатое основание
9. Плитное основание
10. Разметка внутренних контуров
11. Применение нивелира
12. Рекомендации специалистов
13. Видео по теме

Один из начальных этапов строительства дома — разбивка фундамента. Данная работа не настолько сложная как может показаться на первый взгляд, поэтому ее вполне можно сделать самостоятельно. При этом даже не придется пользоваться дорогими приборами.

Зачем это нужно

Разметка основания — один из важнейших этапов сооружения здания. Но прежде чем начать строительство, нужно получить на это разрешение и документацию, в которой должны быть указаны максимальные и минимальные отступы участка постройки от границ территории владения.

Вначале нужно выбрать место под строительство и провести подготовительные мероприятия: избавиться от неровностей, удалить слой плодородной почвы, убрать мешающие деревья. Если место под строительство находится на территории со значительной разницей высот, требуется подобрать соответствующий тип фундамента.

Поняв, как сделать разметку под фундамент, все можно выполнить самому, без помощи специалистов. Для этого потребуется веревка и колья.

Простое прямоугольное основание

Как правильно разметить фундамент, необходимо знать даже при строительстве самого простого здания. Использующийся принцип подойдет для построек с любой планировкой, но главное, чтобы все углы были 90-градусные.

Сначала необходимо определиться с расположением постройки относительно находящихся границ на территории. Для этого:

1. Выбрать две рядом находящиеся границы участка.
2. Определить отступ от каждой (учитывая нормативные минимальные показатели).
3. Забить 2 пары кольев (обозначены 1-4). Бечевки, натянутые между 1-3 и 2-4, определяют границы фундамента, а пересекаясь образовывают его угол.
4. От 2-го колышка следует отложить длину стены BD и выставить колышек 6. По такому же принципу определяется точка установки колышка 8.
5. От колышка 3 откладываем длину стены CD, чтобы определить точку установки колышка 7. Аналогично выставляется колышек 5.
6. У образованного пересечениями бечевок четырехугольника нужно измерить стороны (их длина должна соответствовать расчетным размерам стен), а еще проверить диагональ фундамента. При необходимости делаются корректировки.

Разметка под фундамент требуется как для периметра здания, так и для внутренних несущих стен, поэтому после определения наружного контура необходимо пометить месторасположение других элементов основания.

Выполнив разметку внешнего периметра, надо протянуть параллельно ему еще одну бечевку, отступив на ширину ленточного основания. Этот параметр указывается в проектной документации. С помощью двойной разметки можно вымерить ленточное основание либо определить месторасположение элементов свайного (столбчатого) фундамента.

Исправление диагонали

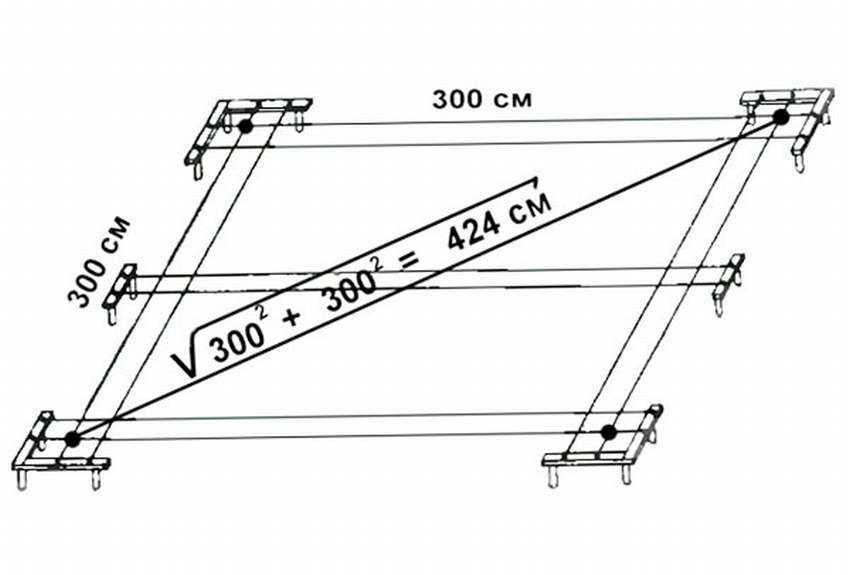

Если разметка фундамента своими руками сделана верно, то у четырехугольника АВСD длина диагоналей АB и СD должна быть одинаковой. Как правило, неточность получается не больше 10 мм, так как обычно при расчете мешают неровности грунта, наличие растительности, через которую необходимо провести веревки, погрешности измерения.

Поэтому при проведении работ нужно не только знать, как правильно разметить фундамент для своего дома, но и как откорректировать возникшие погрешности. Допустим, что диагональ BС размеченного четырехугольник на 200 мм длиннее этого же параметра АD. Из-за этого получилась геометрическая фигура, называемая параллелограммом. У нее угол тупой, а В — острый. Выровнять контур несложно, но придется понять, как вывести диагональ фундамента:

1. Передвинуть бечевки в точках А и B влево на длину, соответствующую половине разницы между значениями диагоналей (в примере получается 200÷2=100 мм).
2. Заново измеряем длину диагоналей.
3. Если погрешность больше, чем 10 мм, процесс корректировки повторяется.
4. Снова все нужно замерить.

Если последнее смещение в левую сторону было очень большим, то веревки передвигают вправо по этому же принципу. Корректировку проводят до тех пор, пока у четырехугольника диагонали не сравняются.

Как выставляется прямой угол

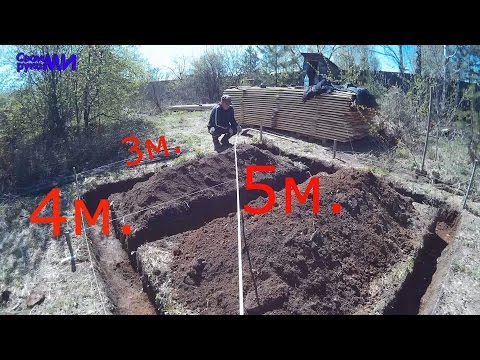

Для построения прямого угла потребуется знание теоремы Пифагора. Основываясь на ней, можно построить прямоугольный треугольник. Для этого следует знать длину двух катетов. В нашем случае можно взять 3 и 4 м. Чтобы высчитать длину гипотенузы, нужно сложить эти цифры и из полученной суммы вычисляем корень.

В итоге находим, что гипотенуза равняется 5 метрам. Теперь надо сделать следующее:

1. Натянуть первую веревку, размечая линию фундамента.
2. Вторую веревку следует расположить так, чтобы угол в точке пересечения был максимально приближенным к 90 градусам.
3. Веревки надо зафиксировать в их точке пересечения.
4. На первой веревке отмечается расстояние 4 метра, а на второй — 3 метра.
5. Отметки на веревках следует соединить рулеткой. Расстояние должно равняться 5 метрам. В противном случае угол в точке пересечения 1 и 2 бечевки не будет прямым. В этом случае надо перемещать 2 бечевку влево или вправо, стараясь добиться длины гипотенузы точно 5 м.
6. На обеих веревках откладываются расстояния, которые соответствуют длине стен будущего дома.
7. Натягивается третья веревка максимально перпендикулярно относительно первой веревки. Третья бечевка скрепляется с первой в месте пересечения.
8. Натягивается четвертая бечевка, которая скрепляется с третьей в месте пересечения. Чтобы углы между бечевками были прямыми, расстояния между точками пересечения должны соответствовать длине стен. Этого можно добиться, перемещая бечевки с метками до полного их совпадения.
9. Следует проверить разметку, измеряя длину диагоналей. Если она одинаковая, следовательно, четырехугольник построен правильно и все его углы являются прямыми.

Разметка сложного основания

Если постройка сложная по своей конфигурации, то есть, не является четырехугольником, а имеет определенные выступы, то разметка фундамента под дом осложняется. Но ее также получится сделать самостоятельно. Для этого придется только изучить, как разметить сложный фундамент для дома своими руками. Алгоритм такой:

1. Находят общий периметр, размечается четырехугольник, куда вписывается сложное основание. В этом случае веревки должны находиться на внешнем контуре выступающих элементов фундамента.
2. Мерить диагональ фундамента нужно с двух углов. Если длины не сходятся, то потребуется корректирование.
3. В полученном контуре протягиваются параллельные бечевки, обозначающие внутренние контуры выступающих элементов. Пересечения бечевок формируют внутренние углы будущего фундамента.
4. Созданная фигура будет иметь несколько четырехугольников, для них надо рассчитать диагональ и обязательно перепроверить.

Основание под конструкцию с эркером

Выполняя разметку под фундамент своими руками для здания, когда предполагается эркер, надо сначала определиться с основным прямоугольником. Разбивка непосредственно эркера делается на завершающей стадии:

1. Параллельно стенке с эркером натягивается веревка с отступом, который равняется глубине эркерной конструкции.
2. На веревке, обозначающей стенку дома, с двух сторон нужно отложить точную длину с учетом проекта, чтобы указать фундамент эркера, и поставить отметки.
3. На веревке, которая натягивается параллельно стенке, помечается месторасположение наружной стены эркера.
4. Линии (вспомогательные веревки), которые соединяют стороны фундамента и выступающей стены эркера, позволят дополнить периметр эркера.
5. Проверяется размер обозначенных линий. Они должны иметь одинаковую длину. При необходимости их следует откорректировать.

Если эркер является полукругом, разметка стенки переносится на грунт (чертится проекция от натянутой веревки), отмечаются места основания конструкции.

Чтобы нарисовать полукруг, можно использовать циркуль, веревку и два колышка. Самое главное — это грамотно определить центральную часть этого элемента.

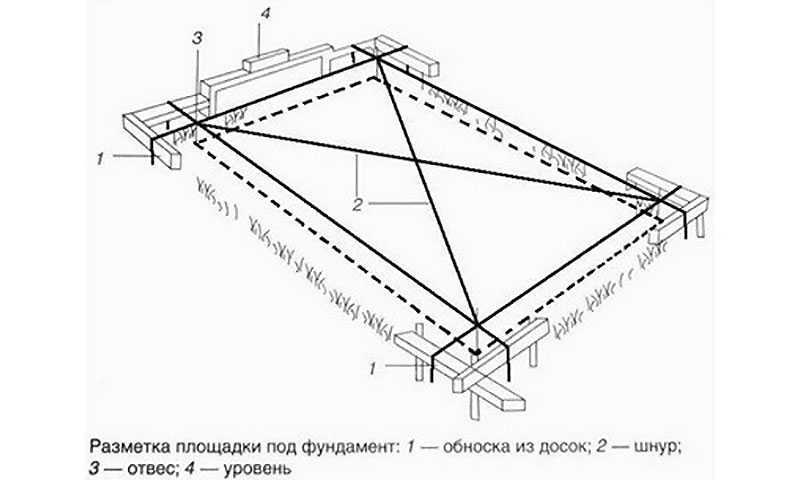

Использование обноски

На начальном этапе обычные колышки использовать неудобно, поскольку их приходится постоянно выдергивать и вновь забивать, а их центровка нарушается даже при незначительном наклоне. Поэтому применяются обноски. Они изготавливаются из двух колышков, заостренных внизу и соединенных горизонтальной планкой, длина которой соответствует ширине фундаментной ленты.

Для каждого угла будущей опорной конструкции требуется две обноски. Они устанавливаются на расстоянии 0.5-0.7 м от размеченной точки угла. Использование обносок предоставляет ряд преимуществ по сравнению с обычными колышками:

• Конструкция монтируется один раз. Ее не надо переставлять в ходе разметки.
• На обноске размещаются две бечевки, предназначенные для разметки наружного и внутреннего периметров фундамента.
• Чтобы скорректировать разметку, достаточно переместить бечевку по горизонтальной планке.

При использовании обноски очень важно поймать точную линию для контрольных проверок выполненных замеров. Углы определются с помощью отвеса в точках пересечения бечевок. На грунте их обозначают крестиками, используя краску или известковый раствор.

Столбчатое основание

Это простейшая разновидность фундаментного основания. При его сооружении используются круглые или прямоугольные опоры-столбы. Их монтируют в самых перегруженных местах: по углам постройки и в точках пересечения несущих стен. Чаще всего опоры устанавливаются с дистанцией 150-200 см. Столбы объединяются с помощью ростверка.

Разметка столбчатого фундамента под дом своими руками потребует двухъярусной обноски. Ее высота должна соответствовать габаритам будущего основания. Нижний ярус обноски используется для определения уровня столбов, а верхний для ростверка.

Конструкции делаются из досок. Они устанавливаются друг напротив друга. Все должно ограничиваться веревкой. Так получается четырехугольник. Все углы должны быть прямыми.

Опоры необходимо устанавливать на едином уровне. Контрольные шнуры крепятся по меткам, сделанным с помощью водяного уровня. На участках пересечения веревок вбиваются колья, указывающие места для проделывания скважин под столбы. После веревка снимается. Вместо кольев бурятся отверстия, в них устанавливаются опоры и бетонируются.

Плитное основание

Плитные основания используются на территориях со сложной почвой. Эти фундаменты являются наиболее надежными, по сравнению с другими аналогами. Применяются на торфянистых грунтах или на участках с высоким нахождением подземных вод.

Плитный фундамент также называют плавающим, поскольку во время передвижения почвы он как бы плавает по волнам. Во время любых изменений почвы давление от здания равномерно распределяется по всей поверхности железобетонной плиты. Это позволяет избежать каких-либо разрушений строительной конструкции.

Разметка плитного фундамента должна выполняться с учетом габаритных размеров будущего здания. Если ошибка будет составлять даже несколько сантиметров, придется все делать заново. Этого не избежать и тогда, когда при разметке фундамента не удастся найти прямой угол.

При сооружении плитного фундамента размечается только периметр дома. Расположение внутренних стен указывается уже на готовом основании. Если в проекте есть крыльцо или терраса, то они размечаются и заливаются одновременно с фундаментом, поскольку плита должна быть монолитной. Разметка делается в каждую сторону на метр больше, чем размеры плиты, указанные в проекте. Это необходимо для организации дренажной системы и отмостки.

Разметка внутренних контуров

При разбивке фундамента необходимо правильно выставить линию его внутренних границ. При этом учитывается толщина ленты, которая не должна быть меньше 0.5 м. Эта дистанция отмеряется вовнутрь от внешней линии и помечается кольями. Для внутренних несущих стен также понадобится разметка. У всех прямоугольных элементов нужно проверить равенство диагоналей.

Если на участке выполняется разметка ленточного фундамента сложной формы, то весь периметр нужно разделить на отдельные прямоугольные части и проверить их отдельно. Когда вся территория размечена, все показатели нужно перепроверить.

Применение нивелира

Лазерный уровень, который называют нивелиром, помогает правильно разметить фундамент. Пузырьковый строительный уровень позволяет контролировать, насколько правильно выставлен нивелир. В современных изделиях установлены автоматизированные механизмы, которые настраивают уровень положения, поэтому пользоваться устройством несложно. Как выставить нивелир описывается в инструкции к прибору.

Пошаговая инструкция как правильно сделать разметку нивелиром:

1. От колышка угла дома при помощи нивелира высчитывают и чертят линию, она обязана точно подходить к одной из стен строения.
2. Все замеры нужно производить из одной начальной отметки. Это даст возможность увеличить точность проводимых измерений.
3. Нулевая точка устанавливается на любом видимом объекте.

Рекомендации специалистов

Перед тем как рассчитать размеры фундамента и сделать разметку, стоит прислушаться к рекомендациям специалистов:

• чтобы линии веревок проходили наиболее четко, лучше всего выбирать колья маленького сечения. Отлично подойдут куски прутьев арматуры диаметром 8 мм, они с легкостью заходят в грунт и надежно держатся в нем;
• приступая к разметке территории, нужно правильно рассчитать отступы от границ с другими владениями и красной черты, указанной в разрешительном документе на строительство;
• на стадии сооружения опалубки и после бетонирования, а также во время установки опор и ростверка обязательно надо проверять диагонали. Их равенство служит подтверждением того, что сооруженное здание будет иметь прямые углы и надежно находиться на фундаменте;
• не советуют снимать разметку, пока котлован не будет выкопан, размеченными линиями можно контролировать этот процесс;
• бечевки необходимо закреплять внатяжку, чтобы они не отходили в сторону по причине мешающей растительности.

После подробного изучения технологического процесса сделанное самостоятельно основание равномерно сможет распределять давление на землю. Грамотно выполненная разметка и дальнейшие строительные работы позволят соорудить надежный фундамент, на котором дом простоит не одно столетие.

Видео по теме

Как выложить прямые углы в строительстве

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Узнать больше

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Подробнее

Опубликован в

9 февраля 2023 г. 16 октября 2019 г.

Почему нам можно доверять

В компании Today’s Homeowner прозрачность и доверие являются нашими самыми важными ценностями. Вот почему все наши рейтинги, обзоры и советы проверяются профессионалами отрасли и опытными журналистами, чтобы гарантировать их полезность, точность и актуальность.

Наши обзоры всегда независимы, но этот пост может содержать ссылки на партнеров, и мы можем получить компенсацию, если вы совершите покупку по ссылке.

Узнать больше

Воспроизведение видео не поддерживается

Разметка точных прямых углов на строительных объектах, таких как фундаменты для навесов, террас или патио , — легко, если вы используете геометрию.

Согласно теореме Пифагора, квадрат двух сторон треугольника, примыкающих к прямому углу (катетам), равен квадрату третьей стороны (гипотенуза). Математически это выражается как a² + b² = c².

Чтобы использовать, умножьте длину каждого катета треугольника на себя, затем сложите две суммы вместе, чтобы найти длину гипотенузы, когда угол равен 90°.

Самый простой способ сделать это — использовать метод 3-4-5:

• Отмерьте 3 фута от угла, который вы хотите сделать равным 90° в одном направлении.
• Отмерьте 4 фута от угла, который вы хотите сделать 90° в другом направлении.
• Измерьте две точки и отрегулируйте угол, пока расстояние на третьей стороне треугольника не составит 5 футов.

Вы также можете использовать числа, кратные 3-4-5 в том же соотношении (например, 6, 8, 10), чтобы сформировать большие или меньшие прямые углы.

Посмотрите это видео, чтобы узнать больше.

Дополнительная литература

• Как найти квадратные линии макета
• Как точно выполнять длинные измерения
• Как упростить чтение с рулетки

ВИДЕО ТЕХНОЛОГИЯ
Джо Труини: Возможно, вы и не думали, что когда-нибудь соберетесь использовать школьную геометрию, но если вам когда-либо приходилось располагать линии в идеально прямоугольном углу под углом 90 градусов, вот возможность использовать его.

Если речь идет о таком большом проекте, как этот, где мы расширяем внутренний дворик, площадь обрамления будет слишком мала; это было бы недостаточно точно. Итак, мы воспользуемся теоремой Пифагора, основанной на соотношении три, четыре, пять.

Итак, по одной линии я измерил и отметил три фута, а по пересекающейся линии сделал то же самое, только на четыре фута. А теперь, чтобы применить теорему на практике, вы просто измеряете две линии и перемещаете колышек внутрь или наружу, пока пятифутовая отметка не совпадет точно с отметкой, которую вы сделали на линии. Потом можно вбить кол.

И с первого раза он не будет идеально выровнен, но вы можете перемещать кол внутрь или наружу, из стороны в сторону, как вам нужно.

И это работает — здесь я сделал это на трех футах, четырех футах, пяти футах. Но вы можете использовать любое из этих соотношений, так что это может быть шесть, восемь или 10. Чем больше проект, тем больше число, тем точнее он будет.

Авторы редакционной статьи

Джо Труини

Соведущий радиошоу

Джо Труини — подрядчик, автор и ведущий программы «Простые решения» на канале Today’s Homeowner TV и еженедельной радиопередачи Today’s Homeowner. Он работал как над крупными коммерческими проектами, так и над реконструкцией жилых домов, а также писал статьи для национальных изданий, таких как This Old House и Popular Mechanics. Он также написал восемь книг, в том числе три бестселлера по строительству сараев. Джо живет в Коннектикуте со своей семьей, а в свободное время любит ходить в походы, путешествовать и играть в бейсбол.

Узнать больше

Поиск правильного угла | THISisCarpentry

В соавторстве с Майком Слоггаттом

Около 2500 лет назад греческий философ по имени Пифагор, которого мы все встречали в старшей школе, открыл теорему, которая может облегчить жизнь плотникам и подрядчикам, если бы мы только знали, как ее использовать. , и как найти прямых углов!

Большинство из нас помнит азбуку со школьной скамьи, а также мы помним теорему Пифагора, которая применима к любым 9Треугольник 0 градусов.

Но мы так и не научились использовать и применять необычное правило Пифагора с доски! Прогрессивные плотники знают, что учиться никогда не поздно; на самом деле изучение чего-то нового — это клей, который привязывает нас к столярному делу, а рабочая площадка — идеальный класс.

(Примечание: щелкните любое изображение, чтобы увеличить его)

Строительные калькуляторы позволяют плотникам легко использовать теорему Пифагора на строительной площадке, причем в дюймах и футах! Калькулятор переводит a, b и c в Rise, Run и Diagonal.

Он также содержит клавишу «ШАГ», которая позволяет вводить или вычислять углы треугольника с помощью тригонометрических функций. Главное, что нужно помнить об уклоне в строительном калькуляторе, это то, что это всегда угол, противоположный подъему.

Возможно, мы называем это «прямоугольным треугольником» не только потому, что у него прямой угол, но и потому, что это правильный  треугольник для решения почти всех геометрических задач… особенно на стройплощадке. Использовать прямоугольный треугольник легко: если мы знаем по крайней мере два измерения или одно измерение и угол прямоугольного треугольника, мы можем найти остальные измерения или углы. Иногда самой большой проблемой является поиск прямоугольных треугольников и знание того, как их использовать.

Нахождение прямых углов в фундаменте

Закладка фундамента раньше была медленным и утомительным процессом. Помню, мастер моего отца, Лорен, носил в бумажнике потрепанную сложенную бумагу со списком переменных 3-4-5, который мой дядя выписал для него. Этот список начинался с 3 х 4 х 5 футов и доходил до 30 футов х 40 футов х 50 футов с шагом в 2 фута! Лорен гордился этой бумагой и показал ее мне, когда мне было десять или двенадцать, когда я впервые увидел, как он строит фундамент. Многие плотники до сих пор используют тот же метод.

Треугольник размером 3 фута x 4 фута x 5 футов часто слишком мал, чтобы обеспечить точность для фундамента любого размера, поэтому плотники обычно выбирают самый большой треугольник, возможный для данной прямоугольной пристройки. Затем они еще раз проверяют квадратность макета, измеряя диагонали и кропотливо перемещая угловые точки, пока диагонали не сравняются. Но все эти усилия не нужны. С помощью строительного калькулятора вы отрезаете прямо до прямого угла.

Закладка фундамента — один из примеров того, почему старые методы не всегда являются лучшими. Сегодня плотники часто на горьком опыте обнаруживают, что многие старые методы медленнее и менее точны. Со строительным калькулятором закладка фундамента выполняется быстро и точно. Просто введите ПОДЪЕМ и БЕГ, затем нажмите ДИАГОНАЛЬНУЮ клавишу. Плотник, работающий в одиночку и держащий в руках две рулетки — одну по высоте 20 футов, а другую по диагонали 37 футов — 8 13/16 дюймов — может одновременно найти точные угловые точки  и составляют фундамент.

Нахождение прямых углов в каркасе

Каркас — еще одна рутинная работа, которую строительный калькулятор может упростить и улучшить. Независимо от того, обрамляете ли вы выдвижной пролет в полу или торец фронтона, знание точной планировки — как по горизонтали, так и по наклонным плитам — и знание точной длины ваших стоек или балок сокращает время на обрамление более чем наполовину. , и обеспечивает точность.

Большинство рамщиков проектируют свои балки через угол выдвижного пролета или измеряют каждую из них по отдельности, и они измеряют компоновку перпендикулярно каждой предыдущей балке. Но это гораздо  быстрее видеть и использовать правильный угол.

Прямой угол образован краевой балкой и первой балкой. Даже если вы еще не установили его, вы знаете, что он будет там. На 30-градусной бухте введите 30 на калькуляторе, затем нажмите клавишу PITCH. Если пролет составляет 45 градусов, введите 45 и нажмите клавишу PITCH.

Если балки или шпильки находятся на 16-дюйм. центры, вы будете знать две вещи о прямом угле: шаг и бег. Введите 16 дюймов и нажмите клавишу RUN.

Нажмите кнопку ПОДЪЕМ, чтобы найти длину первой балки или стойки. Помните, ПОДЪЕМ всегда противоположен высоте (и наоборот!).

Вот где действительно сияет калькулятор . Оставьте 9 1/4 дюйма на дисплее. Чтобы найти длину следующей балки или стойки, нажмите клавишу «+» один раз , затем нажмите клавишу «=». Калькулятор добавит к себе 9 1/4 дюйма, когда вы нажмете клавишу «+». Чтобы найти длину всех оставшихся балок или стоек, больше не нажимайте клавишу «+»! Если вы сделаете это, вы добавите новое число на дисплее к самому себе и потеряете десятичную дробь в памяти калькулятора. Вместо этого нажмите только  клавиша «=» для каждой последующей балки или стойки!

Помните, что калькулятор округляет фактическое десятичное значение измерения до 9 1/4 дюйма. Если измерение не точно равно 1/4 дюйма или даже 1/16 дюйма, калькулятор всегда будет округлять до ближайшего дробного измерения, устраняя любую кумулятивную ошибку (Предпочтительное дробное разрешение на калькуляторе может быть установлено от 1/2 дюйма до 1/64 дюйма). Примечание. Большинство строительных калькуляторов также включают функцию «Грабление стены», которую можно использовать для этих расчетов, но она выходит за рамки этой статьи.

Используйте ту же последовательность для компоновки «диагональной» балки обода или верхней пластины. Введите 30 и нажмите PITCH, затем введите 16 дюймов и нажмите RUN, а затем нажмите DIAGONAL, чтобы найти расстояние вдоль обода до первой балки.

Чтобы найти точную компоновку последующих балок или стоек, используйте ту же процедуру, что и для длин балок/штифтов — нажмите клавишу «+», а затем клавишу «=» для второй метки компоновки, и только клавишу «=» для каждой последующей метки раскладки!

Нахождение прямых углов в отделочных работах: коронка шкафа

Фундамент и каркас — не единственные места, где встречаются прямые углы.

У меня не было проблем с вырезанием всех коронок для этих прямоугольных шкафов — я просто добавил по 1 дюйму на каждую выступающую сторону. Но резка молдинга для углового шкафа — это совсем другая история. Я обрезал все детали по длине, рассчитывая, что их точная длина будет отмечена на шкафу. Конечно, Майк заранее собрал детали, думая, что все они нарезаны до нужной длины!

«Что с этим?» Майк стоял на лестнице с пистолетом для гвоздей в руке и недоумевал, почему сборка не подходит. — Я не мог определить длину, — сказал я. «Я хотел отметить тех, кто на месте!» Майк ответил: «Но разве ты не видел прямого угла?!»



Карниз состоит из трех частей — бортик образует основу для фасции и коронки. Утолщенный профиль выступает ровно на 1 дюйм за край шкафа. Вычислить размеры длинных точек на прямоугольных шкафах было легко — я добавил 1 дюйм к измерению сторон шкафа для боковых частей и добавил 2 дюйма (по одному дюйму для каждого внешнего угла) к измерению спереди шкафа.

Но вычислить размер угловой тумбы оказалось не так-то просто. Вместо того, чтобы переносить линии обратно внутрь шкафа и резать по коротким точкам, гораздо проще и точнее найти прямой угол.

Угол прямой  в этом примере является воображаемым — он образован не каркасом или фундаментом, а углом скоса, необходимым для углового шкафа (22 1/2 градуса), и выступом бортика .

Введите 22 1/2 для ШАГА (помните, ШАГ всегда противоположен ПОДЪЕМУ). Введите 1 дюйм для RUN, а затем нажмите клавишу RISE.

Для левой и правой сторон добавьте 7/16 дюйма к глубине шкафа; для выступа на передней части шкафа добавьте 7/8 дюйма к переднему размеру шкафа (7/16 дюйма для каждого внешнего угла).

Нахождение прямого угла… и эллипса

Если хорошо поискать, можно найти спрятанные прямоугольные треугольники в местах, о которых вы и не подозревали.

Прекрасным примером является вентиляционная труба или круглый дымоход, проходящий через крышу или наклонный потолок.

Если вы читали «Элегантный эллипс», то знаете, что цилиндр или труба, которые разрезаны (или пересечены) под углом, создают эллиптическую форму, и эта форма определяется большой и малой осью. Как найти прямой угол при разметке фундамента: Делаем разметку прямого угла фундамента своими руками Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Scroll to top
