Сбои в слаженной работе электрической проводки обычно доставляют огромное количество неудобств. К еще большей проблеме можно отнести исследование участков обрыва кабелей, именно благодаря которым, приходит конец стабильному функционированию электроприборов. Найти обрыв электрической проводки нетрудно лишь тогда, когда у вас проложена открытая проводка и участок порыва виден визуально.
Содержание
- Как найти фазу и ноль в проводке
- Как найти обрыв провода тестером
- Как починить обрыв проводки
- Как найти обрыв проводки в стене из кирпича или бетона
- Как починить нерабочую проводку?
В случае, если электрическая проводка проложена скрыто, то обнаружить порыв намного труднее. Определенно нам потребуется специальный прибор – трасса-искатель. В большинстве ситуаций приходится вызывать профессиональных электриков, однако в отдельных случаях в принципе, возможно, найти скрытый обрыв проводки и своими силами.
Как найти фазу и ноль в проводке
Во-первых, нужно понять, какой вид провода оборван – ноль или фаза. Для работы нам потребуется отвертка-индикатор, с помощью которой надо «прощупать» каждый отказавший контакт электрического оборудования. Если на розетку подан ток, то в ней обязан находиться только один из контактов. В аналогичной ситуации у выключателя, будет располагаться один контакт в выключенном состоянии, или же все контакты в состоянии включенном.
В случае если отвертка-индикатор определяет, что фаза – есть, то, следовательно, обрыв произошел на нулевом кабеле. Если электрическая проводка, кроме всего, скрытая, то обнаружить зону обрыва и починить неисправность способны лишь специалисты. Простому обывателю исправить обрыв фазы фактически нереально.
Как найти обрыв провода тестером
Если электрическая проводка организованна открытым способом, и провод на всей протяженности от распределительного узла до зоны обрыва хорошо просматривается, то в подобном случае для определения точки неисправности применяют электронный тестер.
В первую очередь для проведения процесса поиска с тестером нужно отключить подачу тока сначала на распределительный узел, а потом – непосредственно на проводе. На участке вывода кабеля из распределительного узла нужно произвести первый надрез на изоляции. Он нужен для того чтобы появилась возможность добраться до металлической жилы, следующий надрез производиться примерно через один метр.
Затем нужно замерить сопротивление на этом отрезке провода. В случае если электросопротивление на данном отрезке небольшое, то, наверняка, тут обрыв провода отсутствует. После второго надреза, через метр, нужно произвести очередную насечку, и опять замерить на новом отрезке электросопротивление провода. По данной схеме, надо делать надрезы и замеры, пока Вы не определите полностью нулевое электросопротивление. Данный отрезок и будет зоной разрыва провода.
Как починить обрыв провода
Обследуем поврежденный отрезок провода. На нем тоже делаются надрезы, однако уже с более маленьким шагом.
Так, между близкими надрезами на неисправном отрезке обязан быть промежуток полметра. Найдя подобным методом поврежденную зону, но уже на более маленьком по размеру отрезке провода, нужно опять повторить процесс с надрезами.
Точка обрыва электрической проводки с помощью данного способа определяется предельно точно, практически до одного миллиметра. Чаще всего точка обрыва находится гораздо раньше, и надобности в абсолютно четком нахождении участка обрыва не возникает. Затем проводятся ремонтные работы, и затем все надрезына проводе очень хорошо электроизолируют.

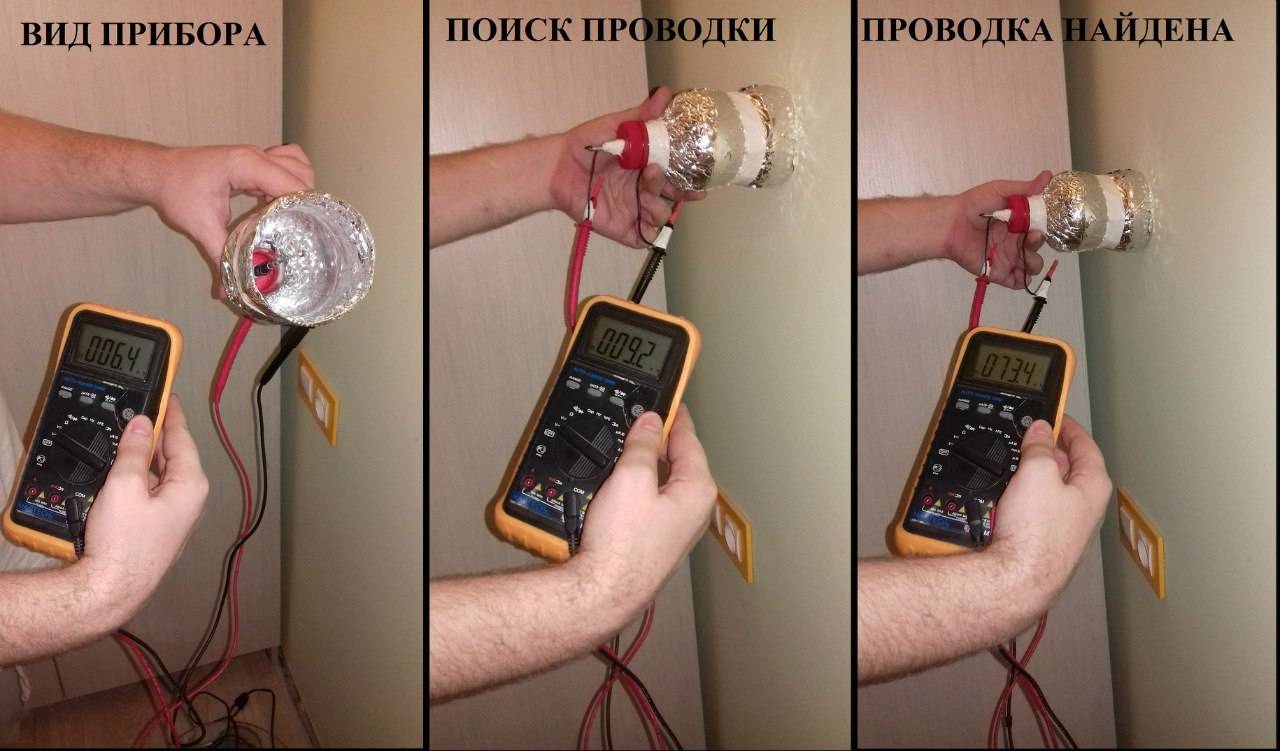

Как найти обрыв провода в стене из кирпича или бетона
Если провод с фазой расположен в стене из кирпича или бетона, то участок его обрыва возможно обнаружить, применив специальный бесконтактный прибор для работы со скрытой проводкой. Во время процедуры разведки учитывайте, что проводка скрытая в стенных конструкциях проходит строго вертикально и горизонтально, все изменения маршрута проводов производятся строго под углом девяносто градусов.
Это позволит с предельной точностью найти путь электрических проводов от распределительного узла до электрического устройства. Все, что необходимо сделать, — это двигать прибор над проводкой, по стенной поверхности, и на участке обрыва провода он непременно оповестит вас. Чаще прибор для работы со скрытой проводкой на участке обрыва отключает звуковую подачу сигнала.
Как починить нерабочую проводку?
Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.
Как найти и устранить обрыв в скрытой проводке самому
Если электропроводка правильно спроектирована и смонтирована в соответствии с требованиями ПУЭ, неисправности в ней возникают редко.
Однако, если подача электроэнергии на каком-либо участке цепи прекратилась, следует найти и устранить возникшую проблему.
В этой статье мы расскажем, как найти обрыв в скрытой проводке в стене.
Признаки неисправности электропроводки в квартире
Давайте разберемся, как же найти неисправность в электропроводке? Неисправности возникают вследствие неправильного или небрежного монтажа
- Отсутствие нуля;
- Отсутствие фазы;
- Отсутствие фазы и нуля одновременно;
- Искрение;
- Короткое замыкание.
[attention type=green]Косвенным образом на неисправность указывает слишком частое срабатывание защитной автоматики.
[/attention]
Классификация
Чаще всего неисправности возникают в местах соединения проводов в распределительных коробках, розетках, в местах подключения к контактам автоматов электрощита или выключателям осветительной сети. Такие неисправности относят к первому классу, они составляют более половины случаев неполадок электрической сети.
Все они сравнительно легко обнаруживаются и устраняются.

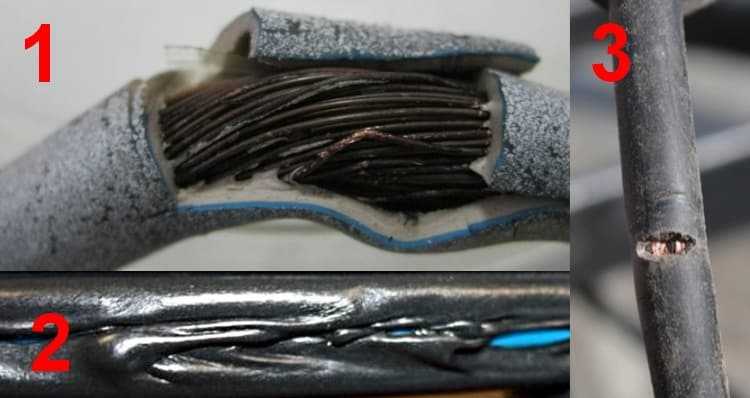

Второй класс неисправностей – повреждения скрытой проводки во время ремонта при сверлении, долблении и прочих работ, связанных с необходимостью проникновения в толщу бетонной конструкции. Вследствие ремонта в проводку может быть вкручен шуруп или вбит гвоздь. В таких случаях высока вероятность короткого замыкания в стене.
[attention type=green]Незначительные повреждения изоляции не всегда проявляются сразу же, проблема может возникнуть через несколько месяцев или даже лет.[/attention]
Третий класс – обрыв провода непосредственно в стене без вмешательства извне. Это достаточно редкое явление и на долю неисправностей третьего класса приходится около 20% случаев неполадок. Обрыв может произойти вследствие сильного износа проводки, выполненной из алюминиевого провода, перегрузок в сети или неисправности УЗО.
Причиной обрыва могут быть и нарушения технологии монтажа, например, соединения скруткой, механические повреждения изоляции или неправильный расчет сечения провода для конкретной группы подключения.
Самое «безобидное» последствие обрыва провода – отсутствие напряжения в отдельно взятой точке подключения, всей группе подключения или в целом в квартире. При обрыве нулевого проводника кроме обесточивания отдельно взятой ветви или квартиры в целом возникает угроза перегрузки исправной части сети. Искрящая проводка или короткое замыкание могут привести к более серьезным последствиям, вплоть до возникновения пожара.
Порядок действий при поиске
Для поиска обрыва понадобятся:
- Индикаторная отвертка;
- Трассоискатель или другое устройство для поиска обрыва скрытой проводки в стене;
- Отвертка;
- Мультиметр;
- Пассатижи;
- Нож с изолированной рукоятью;
- Изолента.
В первую очередь нужно определить аварийную группу подключения. Если у вас есть план проводки, ничего сложного в этом нет. Если на поврежденной розетке есть фаза, то включая-выключая автоматы, можно найти искомый провод
.
Наличие фазы проверяется индикатором. Группу подключения, в которой выявлена проблема, следует полностью отсоединить от автомата, отключая все жилы кабеля.После этого нужно последовательно прозвонить все соединения, начиная от кабеля в щите до обнаружения места, где розетки соединены одной жилой. Если есть доступ к распределительным коробкам, их нужно вскрыть. Если внутри неполадок нет, производится прозвон поврежденной жилы от соединения.
Если коробки недоступны или разводка выполнена без них, нужно снимать розетки по всей длине поврежденного участка и прозванивать через них. Чаще всего проблемы возникают в первой розетке, так как на нее приходится максимальная нагрузка. Если повреждение так и не обнаружено, значит оно находится внутри стены.
Ищем в стене

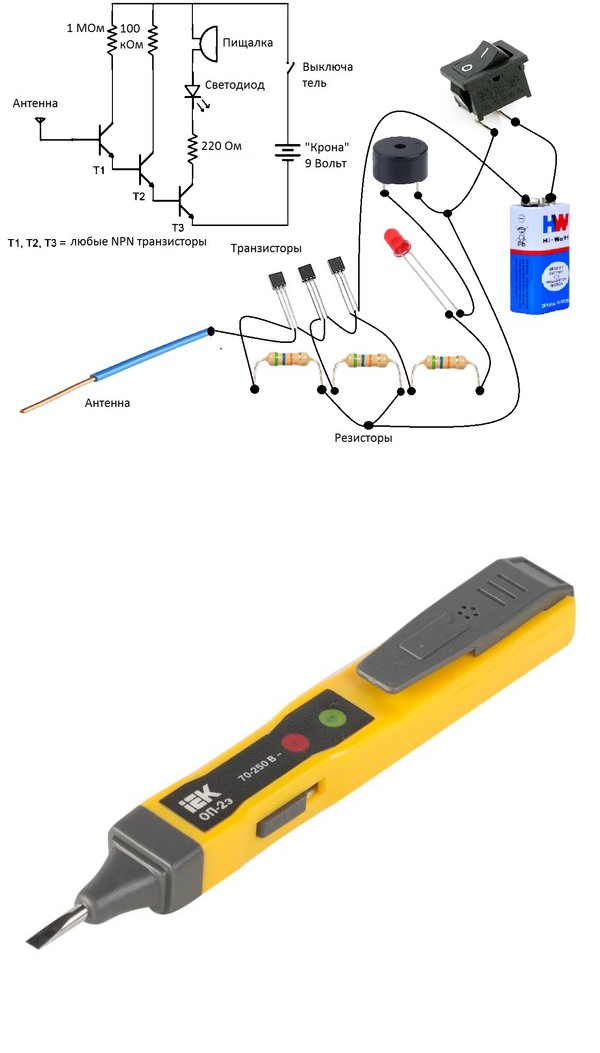

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.
После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.
Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.
Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.
Встречный поиск места аварии – условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.
Иногда проблемы возникают с нулевым проводом. В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы».
При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.
[attention type=red]Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.[/attention]
Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.
На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.
В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.
Устранение проблемы
Если проблема возникла в новой проводке, концы провода нужно соединить.
- Фазный проводник должен быть отключен от подачи электроэнергии.
- Слева и справа от места обрыва нужно снять штукатурку со стены. В конечном итоге нужно высвободить не менее 10 см провода.
- Концы аварийного провода нужно развести в стороны и просверлить в стене отверстие под ответвительную коробку. Отверстие намечают перфоратором с корончатой насадкой, выбирают лунку долотом.
- Коробку поместить в подготовленную лунку, закрепить алебастром и завести в нее провода.
- При наличии запаса концы поврежденного провода соединяют между собой по цвету изоляции и тщательно изолируют. Соединение выполняется с помощью СИЗ.
- Коробку закрывают крышкой, место ремонта заштукатурить и восстановить отделку.
В некоторых случаях поврежденный участок следует полностью заменить, протягивая его сквозь гофру с помощью протяжного устройства.
Порядок ремонта поврежденного нулевого проводника немного отличается от ремонта фазы.
От шины отсоединяется нулевой провод и к нему прикрепляется фазный. После этого все остальные действия производятся так же, как при устранении обрыва фазы.
Профилактика
Выявить и устранить скрытые дефекты проводки крайне сложно, однако некоторых неприятностей вполне возможно избежать. Прежде чем приступать к любым ремонтным работам, связанным с проникновением в толщу стен, следует найти скрытую проводку с помощью трассоискателя или любого другого доступного устройства.
[attention type=yellow]Если речь идет о проводке старого образца, выполненной из алюминиевого провода, желательно как можно быстрее заменить ее полностью.
[/attention]
Главная мера профилактики неполадок электросети – правильное проектирование и точное соблюдение правил монтажа.
электрика — Как найти и устранить разрыв в цепи?
Электричество обычно передается в дом от трансформатора либо на опоре, либо на земле в трансформаторной коробке. Энергетическая компания подключилась к двум черным проводам и заземлению, чтобы подать 240 вольт на ваш счетчик.
Потом провода идут от счетчика в ваш дом. Два черных провода подключаются к вашему основному выключателю, который может работать от 100 до 400 ампер. Это, в свою очередь, нагревает шину панели. Если у вас есть один выключатель, он обеспечивает 120 вольт электричества по всей цепи. Если их два вместе или выключатель, который занимает 2 положения, то это двухполюсный выключатель 240В. Для этого вопроса мы сосредоточимся на одном прерывателе с прикрепленным к нему черным проводом. Два провода: горячий (обычно черный в США) и нейтральный (белый в США). Неработающая розетка может быть вызвана отключением одного из них (или обоих).
Для диагностики обычно используются вольтметр и бесконтактный тестер напряжения (рассчитанный на соответствующее напряжение, обычно 120 или 240 В, в зависимости от страны).
Наиболее вероятная причина — плохое соединение. Современный электрический код требует, чтобы все соединения находились в доступных местах внутри какой-то электрической коробки, поэтому вы сможете найти их все.
Вполне вероятно, что плохое соединение связано с «обратным ударом» провода, когда провод вставляется в заднюю часть розетки и удерживается слабой пружиной. Выходы «обратного провода», где болт удерживает провод хороший и рекомендуется.
Предполагая, что в вашей розетке есть заземление, измерьте напряжение между землей и двумя другими контактами. Если земля->горячее 120/240 В +/- 10%, то горячее «хорошо». Если нейтраль-> земля очень близка к нулю вольт, то нейтраль «хорошая». Это позволит вам сосредоточить свои усилия по проверке. Также можно использовать бесконтактный тестер напряжения для проверки на горячую. Если он говорит, что горячее — это горячее, ваша проблема связана с нейтралью, но если он говорит, что горячее — это плохо, то вы действительно не сможете сказать, является ли нейтраль также проблемой.
Отключите свою цепь с помощью выключателя, убедитесь, что питание отключено в розетках, которые вы будете смотреть, демонтируйте проблемную розетку и соседние, осмотрите соединения.
Убедитесь, что нет сгоревшего пластика, замените розетки, если они больше не держат вилки, и проверьте соединения. Что касается проволочных гаек, попробуйте вытащить провода из гайки и снова соединить их, если они вытянутся. Замените соединения обратного удара на боковую / заднюю проволоку для большей долговечности. Затяните все ослабленные болты, удерживающие провода.
Если проблема не в соединении, значит, проблема в проводе или, возможно, в розетке. Вытащите проблемную розетку, снова включите цепь и с помощью вольтметра проверьте, правильно ли запитаны провода, идущие к розетке (убедитесь, что нейтраль->горячее напряжение соответствует ожидаемому). Если это показывает, что провод плохой, вам, вероятно, придется провести новый провод через стену (и удалить старый, оборванный провод).
Помните, что работа с цепями под напряжением опасна, и выключайте цепь, прежде чем вносить в нее какие-либо изменения или выполнять действия, при которых вы можете коснуться проводов или закоротить их друг с другом.
Как найти обрыв в электропроводке?
Отказ от ответственности: хватаюсь за соломинку здесь, полностью осознавая, что легкое решение маловероятно, и мне, возможно, придется восстанавливать провода, которые повлекут за собой открытие стен.
Недавно въехали в дом постройки середины 70-х, сделали небольшой ремонт на верхнем этаже: заменили ковролин на паркет, заменили двери и отделку. Я нанял подрядчика для покраски, так как это было бы слишком много для меня (двери, отделка, двери шкафа, стены, потолки…) в 4 спальнях и лестнице. Когда бригада закончила через неделю, в одном углу дома (включая главную спальню, примыкающую ванную и гардеробную) не было электричества. Сила была, когда они только начинали и в течение нескольких дней работали.
Переключение автоматических выключателей не помогло.
Теперь подробности. Были некоторые потолочные светильники, которые были удалены подрядчиками. Там вроде ничего не так, только три провода: черный, белый и земля.
Раньше в стену встраивалась раскладная гладильная доска, в которую была встроена электрическая розетка для подключения утюга. Это было удалено мной, оставив отверстие примерно 1 на 4 фута в стене с выступающими шпильками. Я протянул провод обратно через отверстие, просверленное в шпильке, обрезал оголенные концы и аккуратно уложил его за шпилькой. Часть технического задания для подрядчика заключалась в том, чтобы оштукатурить отверстие, отшлифовать и покрасить. Когда они начали на прошлой неделе, электричество еще было. Выключатели были в рабочем состоянии, и свет загорался. Я помню, как мне приходилось подниматься наверх, чтобы выключить свет каждую ночь после того, как они заканчивали работу. Они просто оставят свет включенным. Последний раз, когда я помню, что мне приходилось это делать, была пятница. Тогда все становится немного нечетким. В понедельник или вторник они сняли потолочный светильник в главной спальне и примерно в то же время заделали отверстие в стене. Вход в ванную был закрыт, потому что она находилась в огороженной зоне рядом с главной спальней, поэтому я не мог проверить там, а светильник в MB исчез, так что там явно не было света.
Вчера вечером, после обхода и оплаты оставшейся суммы, я заметил, что в том углу дома нет электричества. Я связался с подрядчиком, который отнесся с пониманием, но сказал, что никто из его парней не помнит, чтобы он делал что-либо, что могло вызвать это.
Я взвешиваю варианты. Я проверил электрические розетки и выключатели и убедился, что там нет напряжения. Рабочая гипотеза состоит в том, что кабель где-то отсоединен или оборван. Хитрость заключается в том, чтобы найти это место. У меня есть первоначальный план дома, который должен включать принципиальную схему. Но я уверен, что это не отражает более поздние изменения, внесенные в результате лоскутной работы по реконструкции на протяжении многих лет.
Заманчиво открыть участок с гипсокартоном, чтобы проверить, есть ли проблема. Но если я ошибаюсь в своих подозрениях, я получаю дыру в стене и устраняю одно потенциальное пятно, а десятки погонных футов провода все еще скрыты.
Обновление 1
Позже в тот же день, после работы. Дважды проверил два светильника в других спальнях, которые я установил ранее, и обнаружил, что все в порядке. Начал тестировать розетки и выключатели тестером (у меня есть модный Hioki, все измеряет), напряжение не подтвердилось (здесь ничего нового). Потом начал пробовать шорты. Во второй розетке, которую я измерял, было короткое замыкание! Розетка была прямо под местом, которое раньше было заклеено гипсокартоном.
Я пришел к выводу, что это было прерывистое короткое замыкание, вызванное перемещением кабеля. Я спустился вниз и включил автоматический выключатель. Еще одна странность — автоматический выключатель никогда не срабатывал. Я ожидал измерить 120 В в одном из двух оставшихся кабелей, плоском белом или круглом черном. Ничего. Я подумал, может быть, кабель поврежден таким образом, что имеет короткое замыкание, а также внутреннее отключение. Я отрезал примерно 2 фута от выхода (эта часть, казалось, имела некоторые потертости на изоляции) и вскрыл ее ножом для гипсокартона. Без ущерба. Черный, белый, обернутый бумагой медный грунт… Все выглядит целым, ни намека на повреждение.Вот что не сходится:
- Короткое замыкание должно было вызвать срабатывание выключателя. Этого не произошло.
- Коротких сейчас нет. Переворачивание прерывателя ничего не дает. Все еще нет силы.
Несколько маловероятных, но безумных гипотез:
- Возможно ли, что часть цепи не подключена через выключатель?
- Возможно ли, что ток по короткому расплавленному медному проводу 12-го калибра превратил его в предохранитель, так что теперь происходит истинное отключение?
- Возможно ли, что есть другой неизвестный мне автоматический выключатель или блок предохранителей?
Не пора ли взять этот проводник и подняться на чердак?
Обновление 2
Два дня спустя.
Я мог бы быть на что-то! Нашел розетку GFCI, спрятанную за шкафом под раковиной, в непосредственной близости от места, где я вскрыл стену. Я понятия не имел, что есть один. Я измеряю 125 В на клеммах, но нажатие кнопок R или T ничего не дает (я привык к розеткам GFCI, издающим «щелчок» и отключающим питание, но это может быть старым/неисправным). Он частично закрыт фанерой, которую я собираюсь вырезать, чтобы получить к ней лучший доступ. Наличие выхода GFCI может объяснить, почему выключатель не сработал.
Обновление 3, вскрытие
Основной причиной была неисправная розетка GFCI, которая была обнаружена намного позже, чем я бы предпочел. Судя по всему, маляры замкнули цепь, снимая потолочные светильники с провода под напряжением, что привело к срабатыванию розетки GFCI, которая, в свою очередь, вышла из строя. Кроме того, розетка GFCI была неправильно подключена: вся спальня и гардеробная были подключены к цепи «нагрузки». Поскольку нет причин устанавливать защиту GFCI на розетках и светильниках без возможного доступа к воде, я подключил их прямо к «линейной» цепи (достаточно автоматического выключателя для защиты от коротких замыканий).
