Как найти скрытую проводку в стене?
Найти скрытую проводку в стене — это нетривиальная задача, которая вызывает затруднения даже у опытных специалистов. Профессиональные знания правил прокладки электрических проводов в жилых помещениях часто оказываются бесполезными из-за повсеместного их нарушения. Поэтому для определения трасс прокладки электропроводки используют специальные приборы.
Принцип действия приборов для поиска скрытой проводки
Существуют специализированные искатели скрытой электропроводки, которые реагируют на переменное магнитное поле создаваемое проводами, по которым течет ток. Чувствительным элементом (сенсором) в таких приборах является катушка, в которой переменное магнитное поле наводит ЭДС (электродвижущую силу). Чем большая ЭДС наводится в катушке, тем ближе она расположена к проводам, по которым течет ток. Очевидно, что для повышения точности обнаружения скрытой проводки желательно, чтобы по проводам тек максимально возможный ток.
Другой электрической величиной, по которой можно отыскать скрытые провода, является электрическое поле. Основным элементом искателей электропроводки реагирующих на электрическую составляющую электромагнитного поля являются электронные усилители с большим входным сопротивлением. Они регистрируют электрическую компоненту поля, создаваемую проводами, находящимися под напряжением. В подобных приборах, чувствительным элементом является небольшая металлическая пластина являющаяся обкладкой «открытого» конденсатора.
При поиске скрытой проводки особое внимание нужно обращать на розетки. Есть большая вероятность того, что проводка проходит либо под розеткой, либо над нею.
Все промышленные искатели скрытой электропроводки работают на одном или обоих описанных выше принципах обнаружения электрических проводов.

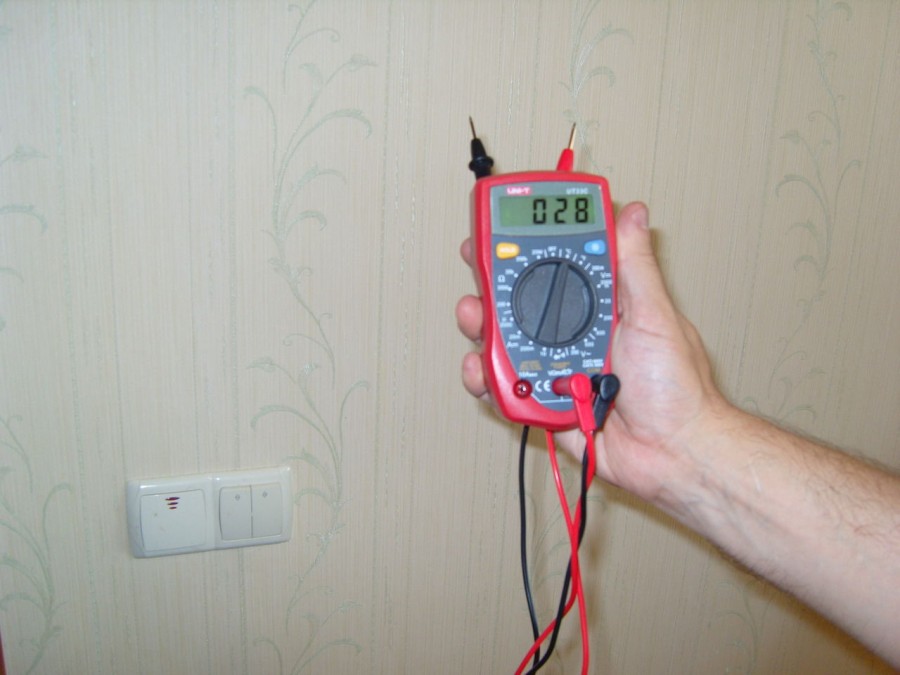

Как найти проводку в стене с помощью мультиметра?
В мастерской домашнего мастера или автолюбителя часто имеется мультиметр. Такой прибор позволяет измерять переменный ток и напряжение, другие электрические величины. Его возможности с успехом можно использовать для поиска скрытой электропроводки Ниже будут описаны два способа опробованные на практике и дающие неплохие результаты.
Первый способ заключается в превращении мультиметра в регистрирующий прибор, реагирующий на магнитную составляющую электромагнитного поля. Для обнаружения электрического кабеля проложенного в стене, к мультиметру нужно подключить катушку с большим количеством витков. Чем больше витков будет у катушки, тем чувствительнее получится прибор.
Напомним. Для увеличения точности метода к искомой линии должна быть подключена мощная нагрузка.
Второй способ основан на регистрации электрического поля. В этом случае для превращения мультиметра в искатель скрытой проводки потребуется полевой транзистор со встроенным или изолированным каналом. Исток и сток полевого транзистора подключают к клеммам прибора в соответствии с полярностью транзистора. Мультиметр переводят в режим измерения сопротивления.
В собранной таким образом установке затвор «полевика» будет служить сенсором реагирующим на переменное электрическое поле. Для увеличения чувствительности «искателя» к затвору транзистора целесообразно припаять небольшой отрезок провода.
Работает такая установка следующим образом. Наведенное на затворе переменное напряжение будет периодически открывать транзистор с частотой сети. При этом, мультиметр будет регистрировать уменьшение сопротивления проводящего канала полевого транзистора. Чем меньше сопротивление – тем ближе затвор к источнику электрического поля, которым является провод находящийся под напряжением.
Внимание! Второй способ работает только при подаче напряжения на электрические провода.
Существует и третий способ позволяющий найти скрытую электропроводку с помощью мультиметра.
Многие модели современных цифровых измерительных приборов имеют встроенную функцию NCV (non-contact AC voltage) – бесконтактной регистрации электрического поля. Измерительный прибор, переведенный в режим NCV, превращается в регистратор переменного электрического поля. С его помощью удобно искать скрытые провода и кабели, находящиеся под напряжением. Во время измерений в режиме NCV увеличение частоты вспышек светового индикатора и увеличение частоты подачи звукового сигнала сигнализирует о приближении к источнику электрического поля.
Как найти проводку в стене с помощью смартфона?
Современные телефоны часто поражаю возможность выполнять самые неожиданные функции. В интернете можно найти приложения, которые, якобы, позволяют без дополнительного оборудования, с помощью одного смартфона обнаружить скрытую электропроводку. Разработчики подобных программ утверждают, что их приложения используют встроенные магнетометры телефонов. К сожалению, практика показывает, что программы для смартфонов, предназначенные обнаруживать скрытые провода, работают плохо.
По-видимому, это связано с некорректным использованием магнитометров, которые «заточены» на работу со слабыми постоянными магнитными полями и не могут регистрировать переменное магнитное поле с большой индукцией.
Как обнаружить скрытую проводку?
Как обнаружить скрытую проводку?Скрытая проводка эстетичнее и безопаснее открытой, но если нет точной схемы ее расположения, могут возникнуть серьезные проблемы при проведении ремонта. Одно неточное движение перфоратором – и провода в стене, полу или потолке будут повреждены, что в лучшем случае приведет только к нарушению функционирования системы электроснабжения, а в худшем нанесет вред здоровью рабочего. Поэтому перед тем, как начинать ремонт или перепланировку в помещении, нужно составить точную схему расположения всех элементов электрической сети.
Поиск скрытой проводки без использования специализированного оборудования.
Наиболее простой способ определить, где в стене проложены провода – это снять обои. Если проводка менялась хотя бы раз с момента постройки здания, ее можно будет обнаружить по выпуклостям или иному цвету штукатурки.
Еще один вариант обнаружения скрытой проводки подразумевает использование радиоприемника. Из помещения нужно удалить все источники звука, после чего начать медленно передвигать включенный приемник по плоскости стены, где должны быть провода. Проводка будет располагаться там, где устройство начнет издавать треск.
Поиск скрытой проводки с использованием специализированного оборудования
Более надежные способы поиска скрытой проводки подразумевают применение специальных устройств – сигнализаторов или тестеров. Их используют в своей работе профессиональные электрики и специалисты электролабораторий.
Сигнализаторы и тестеры могут определить проводку вне зависимости от того, как глубоко она пролегает в стене или других элементах конструкции здания.
Многие модели профессиональных тестеров помимо определения схемы пролегания кабелей с точностью до 1 сантиметра могут также показывать места повреждения электропроводки и определять различные параметры функционирования сети. Но для работы с такими приборами необходимо иметь специальные знания.
Читать далее
Профилактические электроизмерения — периодичность и виды
Регулярное проведение профилактических электроизмерений необходимо для выявления не соответствующего нормативным показателям (ПТЭЭП и ПУЭ) или неисправного оборудования.
Согласовываем подключение дополнительной мощности
Подключение дополнительной электрической мощности – процесс многоэтапный. Рассмотрим последовательность шагов.
Энергосберегающая лампа
Экономия электроэнергии на освещении.
Свойства изоляции
Полезная информация о свойствах изоляции.
Наш инстаграм
Как определить проводку ручки и трубки
- Главная
- Блог
- Как определить проводку ручки и трубки
В вашем доме есть проводка с ручками и трубками? Эти открытые проводные системы были добавлены в дома с первой волной жилых электроустановок с начала 1900-х по 1940-е годы, хотя в некоторых юрисдикциях этот тип проводки был разрешен еще в 1970-х годах.
Если вы подумываете о покупке старого дома, вам нужно знать, как определить проводку ручки и трубки.
Продолжайте читать, чтобы узнать о проблемах безопасности и проблемах, с которыми вы можете столкнуться при покупке или проживании в доме с ручкой и трубной проводкой.
Как выглядит проводка ручки и трубки?
Электропроводка с ручками и трубками все еще присутствует во многих старых домах. Это легко определить. Ищите ручку и трубную проводку в подвале или на чердаке. Вы можете узнать его по белым, керамическим, похожим на катушки ручкам и трубкам. Электрические провода змеятся через ручки, которые поддерживают отдельные жилы проводки. Тяжелые керамические трубки защищают провода там, где они проходят через балки.
Не видите проводку ручки и трубки? Это не значит, что у вас его нет
К сожалению, ручки и трубки нередко прячут в стенах домов. Прозванные «паучьей паутиной» провода ручек и трубок часто прячутся предыдущими домовладельцами (намеренно или нет). Единственный способ идентифицировать его в этих случаях — проделать отверстия в стенах или отправить крошечную камеру внутрь стен, чтобы осмотреться.
Хотя электрическая проводка с ручкой и трубкой не является незаконной, это устаревший метод проводки. Домашняя проводка в начале 1900s не был разработан, чтобы справиться с избытком электроники, используемой сегодня.
Еще 50 лет назад в большинстве домов не было кондиционеров, микроволновых печей или посудомоечных машин, не говоря уже о компьютерах, домашнем кинотеатре и персональной электронике. Большая электрическая нагрузка от этих устройств приводит к натяжению проводов ручки и трубки, что приводит к слишком большой нагрузке для безопасной работы и может привести к пожару.
И это не единственная опасность ручки и трубки:
- Отсутствие электрического заземления
Проводка ручки и трубки имеет только два провода: горячий и нейтральный провод. Отсутствие заземляющего провода создает огромный риск для безопасности ваших приборов и вас самих. - Совокупность повреждений (и опасностей) с возрастом
Провода ручки и трубки обернуты прорезиненной тканью. Со временем эта оболочка становится хрупкой, трескается и отваливается, оставляя провода открытыми, создавая опасность поражения электрическим током и возгорания. Воздействие утечек воды и причинение вреда животным еще больше усугубляют проблему безопасности при контакте с проводами.
- Изменения в здании влияют на безопасность Ручка и трубчатая проводка были спроектированы так, чтобы оставаться подвешенными в воздухе и защищены тяжелыми керамическими трубками. Однако некоторые изменения в доме могут нарушить эту структуру, в том числе:
- Добавленная изоляция
Добавление изоляции на чердаках и в стенных полостях может привести к перегреву проводов ручек и трубок, которые предназначены для подвешивания на открытом воздухе. Их накрытие также обычно приводит к повреждению проводов, по которым неосознанно ходят люди, передвигающиеся по чердаку. - Неправильные соединения
Проводка с ручкой и трубкой представляет собой простую, часто доступную систему. Это привело многих домовладельцев к мысли, что они могут сами заменить провода. Неправильные соединения и сращивания, в том числе склеивание лентой и пайка без использования распределительных коробок, значительно снижают безопасность. Модификации и расширения, подобные этим, не разрешены большинством строительных и электрических норм.
- Добавленная изоляция
Могу ли я получить страховку домовладельца с моей ручкой и проводкой?
Является ли проводка ручек и труб страховым случаем, если вы покупаете или продаете старый дом? Да, это. Большинство страховых компаний не будут страховать или продлевать страховые полисы домовладельцев в домах с ручкой и трубной проводкой. Таким образом, может быть почти невозможно обеспечить финансирование для покупки дома с ручкой и трубной проводкой. Но если вы не беспокоитесь о страховке или финансировании, вы можете сделать проводку ручки и трубки безопасной, не тратя деньги на их полное удаление и замену современной проводкой.
Чтобы убедиться, что ручка и трубка в безопасности:
- Пройдите профессиональный осмотр.
Попросите лицензированного электрика проверить состояние проводки, соединений, розеток, выключателей, предохранителей или автоматических выключателей. - Замените неисправные цепи.
Цепи, которые были повреждены, неправильно модифицированы или покрыты изоляцией, должны быть заменены современной заземленной электрической цепью. - Дополнительная защита для снижения риска поражения электрическим током и возгорания.
Установка защиты от замыкания на землю (GFCI) и, возможно, защиты от дугового замыкания (AFCI) может повысить безопасность проводки ручки и трубки. Хотя GFCI может быть незаземленным, он все же сможет обнаруживать избыточный электрический ток и отключать питание от розетки, тем самым предотвращая поражение электрическим током. Автоматический выключатель AFCI может предотвратить пожар в доме, вызванный ослаблением соединения проводки с ручкой и трубкой.
Вы подозреваете, что в вашем доме есть проводка с ручками и трубками? Обеспечьте безопасность своей семьи с помощью Mr. Electric®. Запланируйте проверку электроснабжения дома онлайн сегодня. Или позвоните нам по телефону (844) 866-1367, и член нашей команды свяжет вас с местным мистером Электриком.
Для получения дополнительной информации от Mr. Electric:
Двухконтактные розетки не соответствуют коду
Как установить потолочный вентилятор
Как добавить комплект освещения к потолочному вентилятору
Вентиляционные отверстия сушильных машин, заполненные ворсом, могут быть еще одной невидимой опасностью за стенами вашего дома.
Узнайте о предотвращении пожаров с помощью профессиональной очистки вентиляционных отверстий сушилки от нашего партнера Neighborly®, бренда бытовых услуг, Mr. Appliance.
Кто-то шпионит за мной, как я могу обнаружить эти шпионские устройства?
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Я знаю, что у меня есть датчик движения и скрытая камера на потолке моей гостиной. Как я могу обнаружить устройства, подброшенные в мой дом, которые наблюдают за мной и шпионят за мной? |
| ||||
youtube.com/embed/0HejcqtVPTg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Обнаружение шпионского устройства и шпионской камеры
Электрика Вопрос: Как я могу обнаружить шпионские камеры, установленные в моем доме, которые наблюдают за мной и шпионят за мной?
- Я знаю, что у меня есть датчик движения на каркасе моей кровати, а также обнаружил датчик движения и скрытую камеру на потолке моей гостиной. Я знаю, что на моей кровати есть датчик движения, потому что каждый раз, когда я начинаю вставать с кровати, этот парень, который живет надо мной, быстро вскакивает со своего кресла и следует за нами, куда бы мы ни пошли в нашей квартире.
- Как мне найти и отключить датчик движения на моей кровати и что я могу сделать с датчиком на потолке. У меня есть фотографии с камер наблюдения, на которых люди входят в мою квартиру с двумя большими вещевыми сумками, и я вижу, что вся моя мебель передвинута в мою гостиную, но это все, что я вижу.
Спасибо.
Этот вопрос по электропроводке поступил от Лори из Висконсина.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Лори.
Как обнаружить шпионскую камеру
Применение: Обнаружение шпионского устройства и шпионской камеры.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного подрядчика по электротехнике или сертифицированного электрика.
Требуемые электроинструменты: ручные инструменты для электриков, тестер напряжения и соответствующее защитное снаряжение.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами, устанавливать электропроводку и доступ к зоне проекта.
Электрическая безопасность: определите источник электропитания для светового детектора движения, выключите его и пометьте примечанием перед работой с электропроводкой.
Обнаружение шпионских устройств в спальне
Этот вопрос об электропроводке касается шпионских устройств, которые могли быть установлены в спальне квартиры.
Что делать со шпионским оборудованием и шпионскими камерами в вашем доме
- Лори, Если кто-то установил шпионскую камеру или электронное шпионское устройство в вашей комнате или квартире, вы можете использовать устройство обнаружения для отслеживания их сигналов. Все эти электронные устройства передают информацию с помощью беспроводных сигналов, поэтому детектор поможет их обнаружить.
- Я предоставил информацию о найденных мною сканирующих устройствах, которые могут вам помочь. Обязательно читайте описания и отзывы об этих устройствах.
- ОЧЕНЬ ВАЖНО: Важно, чтобы все ваши электронные устройства, которые вы используете, были выключены и отключены от сети перед использованием этого типа оборудования для обнаружения шпионажа, иначе сигналы от ваших устройств могут мешать этим детекторам. Это включает в себя ваш компьютер, устройства WiFi и любое смарт-устройство. По сути, любое из ваших устройств, которые могут передавать беспроводные сигналы, должно быть выключено и выключено.
- Жучки-шпионы и камеры-шпионы можно установить в доме практически в любом месте, включая потолочные светильники, детекторы дыма, даже настенные часы и комнатные растения.
- РЕКОМЕНДУЕТСЯ: Вы можете попросить электрика помочь вам найти эти устройства и удалить их. Вы также должны сообщить об этом в местное отделение полиции.
Это включает в себя ваш компьютер, устройства WiFi и любое смарт-устройство. По сути, любое из ваших устройств, которые могут передавать беспроводные сигналы, должно быть выключено и выключено. Как подключить датчик движения
Установка датчика движения и светильников безопасности
Установка осветительных приборов с датчиками движения обеспечивает безопасность и экономию энергии, и они могут легко заменить существующие настенные светильники.
Как установить электропроводку в спальне
Требования к электропроводке в спальне
Полное объяснение фотографий и схем электропроводки в спальне с кодовыми требованиями для большинства новых или реконструируемых проектов.
Вам также может быть полезно следующее:
| ||||
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Как определить скрытую проводку: 6 способов найти скрытую проводку под штукатуркой Scroll to top
| ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
