Как определить скрытую проводку: 6 способов найти скрытую проводку под штукатуркой

Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

• замена электрического кабеля
• нет заземления
• различные неисправности с электрикой
• работы по сверлению стены
• монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять.

Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора.

Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на

4-5 Вт . В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

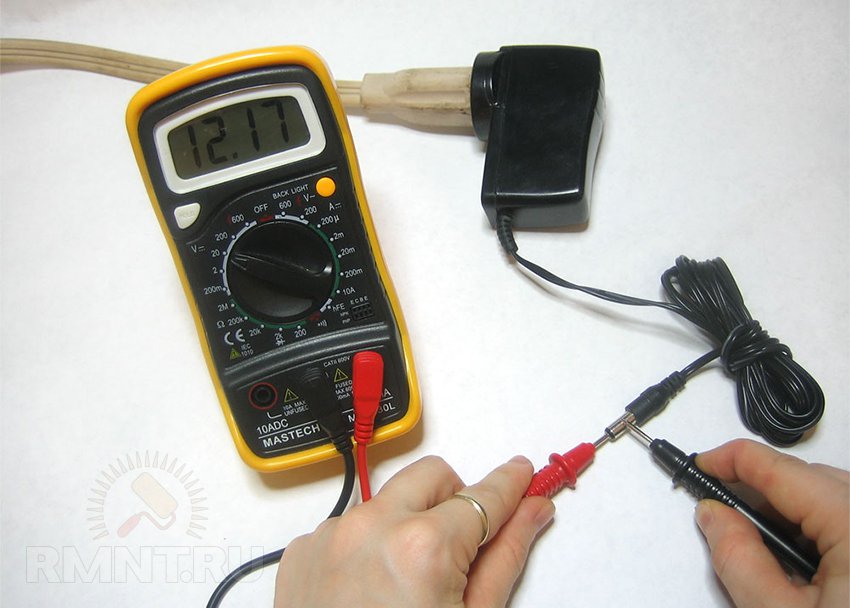

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы. Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров . Основные характеристики устройства:

• контроль работы предохранителей
• нахождение фазных кабелей
• проверка фазности счётчика электроэнергии
• возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014 . Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода.

Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат MS-158M . Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров . Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

Как найти скрытую электропроводку самостоятельно

Advertisements

30.05.2020

30. 05.2020 Админ.

Зачем искать скрытую проводку

Найти скрытую электропроводку может понадобиться в начале ремонтных работ или перед навешиванием мебели и предметов интерьера. Если работать «наобум» и не знать точной разводки электропроводки (проводов и кабелей), то это может привести к достаточно дорогостоящим переделкам поврежденной электропроводки и никому не нужным рабочим простоям.

Во избежание таких непредвиденных ситуаций, нужно найти скрытую электропроводку и помочь нам должны специальные приборы — детекторы для определения скрытой проводки в различных строительных конструкциях.

Детектор проводки

Металлодетектора или детектор проводки, или детектор цифровой. Используется детектор для поиска скрытой электропроводки, а некоторые модели имеют режимы поиска металлических труб и арматуры, под слоем штукатурки.

Принцип работы детектора проводки, напоминает принцип радиоприемника, где переменный ток в проводе выполняет функцию антенны, волны которой и улавливает металлоискатель. Если более правильно, то электромагнитное поле, которое образуется вокруг проводов, находящихся под напряжением улавливается  детектором и отражается на экране детектора.

У детекторов проводки есть один недостаток. Он может обнаружить только  провода находящиеся под напряжением и не обнаруживает экранированные кабели.

Металлоискатели чтобы найти скрытую электропроводку

Использование более сложных механизмов и систем, обеспечивает лучший результат, так как они работают в виде металлоискателя и реагируют на наличие металла. И в этом случае никакой роли не играет наличие переменного тока в сети. Также это устройство может пригодиться, для обнаружения различной арматуры, труб и других металлических конструкций, скрытых под отделочными материалами.

Принцип работы этого устройства, достаточно сложен, так как оно работает как приемник и как передатчик, при этом производит анализ полученных сигналов.

Детекторы обнаружения неоднородности конструкций

Детектор неоднородностей среды

Лучшим устройством, чтобы найти скрытую электропроводку, является детектор неоднородностей. Он способен обнаружить многочисленные скрытые предметы и устройства (арматура, трубы металлические или пластиковые) некоторые предметы из дерева или просто пустоту. Они работают в режиме сканирования конструкции электрическим полем.

Как выбрать прибор, чтобы найти скрытую электропроводку

Производимые фирмой Bosch приборы, считаются самыми лучшими, так как у них есть способность “просветить” поверхность на 10 см! Но они и самые дорогие.

Детектор проводки компании bosch

Кстати, глубина сканирования, очень важна при покупке прибора. Модели отечественного производства имеют отличительное качество, у них низкая глубина сканирования. И этого будет не хватать во время некоторых работ. Чтобы реально найти скрытую проводку, глубина сканирования должна быть не ниже 50 мм.

Поясню почему. По стандарту слой штукатурки над проводом должен быть 20 мм, если учесть, что глубина штробы 30-40 мм, то и получается 50 мм разумная глубина сканирования для детектора.

Совершая покупку прибора, способного найти скрытую проводку, не забудьте поинтересоваться: какие металлы он обнаруживает. Некоторые не добросовестные производители, могут не указать на неспособность прибора реагировать на медь и алюминий. Такие приборы будут бесполезны в поиске скрытой электропроводки.

И еще одно, поинтересуйтесь: какое расстояние должно быть между предметами, чтобы прибор распознал их как две разные вещи. Чем выше чувствительность детектора, тем больше шансов у вас найти скрытую электропроводку в квартире.

©Ehto.ru

Статьи по теме

Электропроводкаприбор электрический измерения, провод электрический выбор, проводка квартиры доме, скрытые провода, электропроводка описание

Как определить проводку ручки и трубки

1. Главная
2. Блог
3. Как определить проводку ручки и трубки

В вашем доме есть проводка с ручками и трубками? Эти открытые проводные системы были добавлены в дома с первой волной жилых электроустановок с начала 1900-х по 1940-е годы, хотя в некоторых юрисдикциях этот тип проводки был разрешен еще в 1970-х годах.

Если вы подумываете о покупке старого дома, вам нужно знать, как определить проводку ручки и трубки.

Продолжайте читать, чтобы узнать о проблемах безопасности и проблемах, с которыми вы можете столкнуться при покупке или проживании в доме с ручкой и трубной проводкой.

Как выглядит проводка ручки и трубки?

Электропроводка с ручками и трубками все еще присутствует во многих старых домах. Это легко определить. Ищите ручку и трубную проводку в подвале или на чердаке. Вы можете узнать его по белым, керамическим, похожим на катушки ручкам и трубкам. Электрические провода змеятся через ручки, которые поддерживают отдельные жилы проводки. Тяжелые керамические трубки защищают провода там, где они проходят через балки.

Не видите проводку ручки и трубки? Это не значит, что у вас его нет

К сожалению, ручки и трубки нередко прячут в стенах домов. Прозванные «паучьей паутиной» провода ручек и трубок часто прячутся предыдущими домовладельцами (намеренно или нет). Единственный способ идентифицировать его в этих случаях — проделать отверстия в стенах или отправить крошечную камеру внутрь стен, чтобы осмотреться.

Хотя электрическая проводка с ручкой и трубкой не является незаконной, это устаревший метод проводки. Домашняя проводка в начале 1900s не был разработан, чтобы справиться с избытком электроники, используемой сегодня. Еще 50 лет назад в большинстве домов не было кондиционеров, микроволновых печей или посудомоечных машин, не говоря уже о компьютерах, домашнем кинотеатре и персональной электронике. Большая электрическая нагрузка от этих устройств приводит к натяжению проводов ручки и трубки, что приводит к слишком большой нагрузке для безопасной работы и может привести к пожару.

И это не единственная опасность ручки и трубки:

• Отсутствие электрического заземления
  Проводка ручки и трубки имеет только два провода: горячий и нейтральный провод. Отсутствие заземляющего провода создает огромный риск для безопасности ваших приборов и вас самих.
• Совокупность повреждений (и опасностей) с возрастом
  Провода ручки и трубки обернуты прорезиненной тканью. Со временем эта оболочка становится хрупкой, трескается и отваливается, оставляя провода открытыми, создавая опасность поражения электрическим током и возгорания. Воздействие утечек воды и причинение вреда животным еще больше усугубляют проблему безопасности при контакте с проводами.
• Изменения в здании влияют на безопасность Ручка и трубчатая проводка были спроектированы так, чтобы оставаться подвешенными в воздухе и защищены тяжелыми керамическими трубками. Однако некоторые изменения в доме могут нарушить эту структуру, в том числе:
  • Добавленная изоляция
    Добавление изоляции на чердаках и в стенных полостях может привести к перегреву проводов ручек и трубок, которые предназначены для подвешивания на открытом воздухе. Их накрытие также обычно приводит к повреждению проводов, по которым неосознанно ходят люди, передвигающиеся по чердаку.
  • Неправильные соединения
    Проводка с ручкой и трубкой представляет собой простую, часто доступную систему. Это привело многих домовладельцев к мысли, что они могут сами заменить провода. Неправильные соединения и сращивания, в том числе склеивание лентой и пайка без использования распределительных коробок, значительно снижают безопасность. Модификации и расширения, подобные этим, не разрешены большинством строительных и электрических норм.

Могу ли я получить страховку домовладельца с моей ручкой и проводкой?

Является ли проводка ручек и труб страховым случаем, если вы покупаете или продаете старый дом? Да, это так. Большинство страховых компаний не будут страховать или продлевать страховые полисы домовладельцев в домах с ручкой и трубной проводкой. Таким образом, может быть почти невозможно обеспечить финансирование для покупки дома с ручкой и трубной проводкой. Но если вы не беспокоитесь о страховке или финансировании, вы можете сделать проводку ручки и трубки безопасной, не тратя деньги на их полное удаление и замену современной проводкой.

Чтобы убедиться, что ручка и трубка в безопасности:

• Пройдите профессиональный осмотр.
  Попросите лицензированного электрика проверить состояние проводки, соединений, розеток, выключателей, предохранителей или автоматических выключателей.
• Замените неисправные цепи.
  Цепи, которые были повреждены, неправильно модифицированы или покрыты изоляцией, должны быть заменены современной заземленной электрической цепью.
• Дополнительная защита для снижения риска поражения электрическим током и возгорания.
  Установка защиты от замыкания на землю (GFCI) и, возможно, защиты от дугового замыкания (AFCI) может повысить безопасность проводки ручки и трубки. Хотя GFCI может быть незаземленным, он все же сможет обнаруживать избыточный электрический ток и отключать питание от розетки, тем самым предотвращая поражение электрическим током. Автоматический выключатель AFCI может предотвратить пожар в доме, вызванный ослаблением соединения проводки с ручкой и трубкой.

Вы подозреваете, что в вашем доме есть проводка с ручками и трубками? Обеспечьте безопасность своей семьи с помощью Mr. Electric®. Запланируйте проверку электроснабжения дома онлайн сегодня. Или позвоните нам по телефону (844) 866-1367, и член нашей команды свяжет вас с местным мистером Электриком.

Для получения дополнительной информации от Mr. Electric:

Двухконтактные розетки не соответствуют коду

Как установить потолочный вентилятор

Как добавить комплект освещения к потолочному вентилятору

Вентиляционные отверстия сушильных машин, заполненные ворсом, могут быть еще одной невидимой опасностью за стенами вашего дома. Узнайте о предотвращении пожаров с помощью профессиональной очистки вентиляционных отверстий сушилки от нашего партнера Neighborly®, бренда бытовых услуг, Mr. Appliance.



Устройства для обнаружения скрытой проводки в стене

Для того чтобы найти провод под штукатуркой (или обоями) не обязательно вызывать мастера, иногда достаточно приложить немного усилий и вся скрытая электропроводка будет вам известна. Далее мы рассмотрим лучшие устройства для обнаружения скрытой проводки в стене, а также несколько методов, которые позволят решить проблему без использования специальных приборов!

• Основные причины поиска
• Устройства на помощь!
• Включить логику
• Дедушкины методы

Основные причины поиска

Причин самостоятельно искать скрытую электропроводку в бетонной стене множество.

Чаще всего проблема возникает в таких случаях:

• Перепланировка квартиры. Например, вы решили вырезать дверной проем в другом месте, но не знаете, где проходят токоведущие жилы.
• Обрыв цепи. Одна из самых болезненных причин, ведь в этом случае вам нужно будет найти не только проводку в стене, но и место обрыва нулевого или фазного провода.
• Необходимость сверлить перегородку. Внезапно вам придется подключить настенное бра или повесить телевизор на стену.
• Интерес к существующим коммуникациям. Если вы только что купили новое жилье и понятия не имеете, какой кабель и как он проходит через стены и потолок, где установлена ​​распределительная коробка и т. д.

Во всех этих случаях можно вызвать мастера, который даст точное представление о линии электропередач, а можно попробовать самостоятельно поискать проводку в стене. Вы предпочитаете второй вариант? Тогда смотрите далее, как определить расположение провода под плиткой, гипсокартоном и прочей отделкой.

Устройства на помощь!

Итак, если вам нужно просто найти проводку в квартире, то достаточно металлоискателя своими руками. Простая самоделка делается из подручных средств и позволит обнаружить проводник под напряжением до 10 см под декоративной отделкой. В Интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы предоставили в статье, на которую ссылались.

Самодельный металлоискатель пример

Если вопрос денег для вас не особо важен, то лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который не только с высокой точностью определит где кабель есть, но и точное место неисправности если есть перегоревший или пробитый участок. Лучшим по соотношению цена-качество является устройство под названием Дятел или сигнализатор Е-121. С помощью этого детектора можно не только отследить точное расположение проводки в стене, но и найти место обрыва электрического проводника. Рабочая глубина составляет 7 см, что вполне достаточно для любительского использования и обнаружения ободранной сердцевины даже под гипсокартоном.



Устройство дятел в деле

Другим, не менее подходящим устройством для обнаружения скрытой проводки в стене является сигнализация МС. Китайские тестеры имеют свои особенности и особенности, поэтому к ним нужно привыкнуть. Проблема в том, что изделия одинаково реагируют и на металлические детали (например, на гвоздь), и на токопроводящий проводник. Для правильной работы тестера необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики их обходят стороной, хотя для домашнего использования вариант вполне неплох. Еще одним важным недостатком устройств является то, что если кабель защищен экраном из фольги, обнаружить его будет невозможно. Такие сигнализаторы имеют много негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения электронной проводки.

Как пользоваться зондом?

Также для обнаружения скрытой проводки в стене применяются такие приборы как: ПОСП-1, ГВТ-92, Bosch DMF 10 zoom, ГВД-504А, ВП-440. Все они хорошо работали для поиска обрыва провода, а также для обнаружения электропроводки под штукатуркой.



Руководство по эксплуатации видеодетектора

Особое внимание хотелось бы уделить тепловизорам. Эти устройства позволяют отследить не только, где находится оборванная жила, но и найти токи утечки, короткое замыкание и качество электропроводки в самом щитовом доме. Конечно, их стоимость запредельно высока, но есть услуга вызова мастера, за которую вы отдадите около 2500. В этом случае вам будет предоставлен полный отчет о том, какая в комнатах действующая линия электропередач и нет ли где-нибудь сгоревшего проводника.

Кроме того, узнать, где находится провод в стене, можно с помощью индикаторной отвертки. Такой способ поиска проводки подходит только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Включение логики

Любой электрик знает, что электромонтаж выполняется строго в вертикальном и горизонтальном положении. Другими словами, проводники проходят параллельно и перпендикулярно полу.

Исходя из этого, можно отметить следующие наблюдения:

• Над розетками и выключателями линия идет прямо вверх, здесь категорически запрещено забивать гвоздь.
• Обычно линию проводят на расстоянии 15 см от потолка (или пола), здесь тоже не стоит проводить разного рода работы.
• На основании всех установленных электрических точек можно наглядно представить картинку и зарисовать, где находится провод в стене.

Обращаем ваше внимание, что такие визуальные представления крайне небезопасный вариант. Все свои наброски на бумаге придется подтверждать хотя бы сделанным своими руками металлоискателем, а лучше использовать специальные приборы и индикаторы.

Дедушкины Методы

Конечно, раньше для обнаружения проводки в стене обходились без приборов, при этом благополучно находя всю ЛЭП под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предлагаем вашему вниманию три самых простых варианта, которые позволят найти проводку самостоятельно:

1. Если планируется капитальный ремонт. Оторвите обои и осмотрите стену в хрущевке (или в доме). Обычно штробы для скрытой электропроводки немного окрашены от остальной поверхности, а шпаклевка будет более шероховатой на ощупь.
2. Возьмите обычную радиостанцию, настройте на 100 кГц и доведите до нужной зоны. В месте прохождения тока приемник начнет шуметь сильнее.
3. Альтернативой радио является использование микрофона на радио. Включаем микрофон и аккуратно водим им по поверхности. Был шум или треск — удалось найти приблизительное местонахождение трека.

Обращаем ваше внимание, что методы, где используется микрофон и приемник, имеют достаточно высокую погрешность в 15 см. Именно поэтому, полагаясь на сигналы этих устройств, лучше перестраховаться и немного отступить, чтобы не получить удар током!

Лайфхак с индикаторной отверткой

Вот и вся инструкция по применению приборов для обнаружения скрытой электропроводки в стене. Надеемся, что теперь вы точно знаете, как найти провод и силовой кабель под штукатуркой в ​​доме без посторонней помощи!
