Как пользоваться анкерными болтами: видео и советы по установке анкеров

видео и советы по установке анкеров

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму.

Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта.

При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Анкерный болт – как крепить: видео и советы по установке

Автор статьи: pkmetiz.

ru

Если вам необходимо закрепить или повесить что-то тяжелое и массивное, то варианта лучше, чем анкерный болт придумать невозможно. Видели все эти оптоволоконные провода, которые протянуты между зданиями? Они имеют достаточно большой вес. Именно анкеры держат всю эту паутину.

Анкерный болт оптимален при двух условиях. Во-первых, если планируется повесить тяжелый груз. Во-вторых, материал места крепления плотный и твердый. Да, такой крепеж не годится для хрупких поверхностей. Его основной ареал применения — бетон, природный камень и полнотелый кирпич. В нашей статье мы подробно поговорим о видах популярных анкерных болтов, определим их назначение, методы установки и конструкцию.

Видов анкерных болтов достаточно, чтоб удивить обывателя. Это вполне справедливо. Каждый крепеж создавался под определенный вид груза и нюансы его крепления. Есть даже метизы, которые используются только для определенных вещей. Рассмотрим самые основные.

Виды анкерных болтов

Анкерный болт с гайкой

Имеет четыре основные части: шпильку с утолщением в виде клинового распора, металлическая втулка(анкер),шайба и гайка. В ходе крепления гайка за счет своего навинчивания на шпильку расклинивает втулку, разжимая ее в месте установки и распирая ее края. Анкерный болт плотно садится в отверстие и изъять его, не повредив место крепления, уже невозможно. Как вы понимаете, материал стены или потолка должен быть достаточно твердым и плотным. Обычно такие болты применяют в бетоне, природном камне и полнотелом кирпиче. Это стандартный образец среди представителей своего вида. Об исключениях скажем позже.

Анкерный болт с крюком

Аналог своего брата, о котором уже говорилось. Принцип установки не коим образом не отличается от анкерного болта с гайкой. На крюк удобно цеплять несущий провод,трос,канат или вешать груз. Такой анкерный болт удобен также тем, что дает возможность снять груз, если это нужно.

Анкерный болт с кольцом

Тело этого болта заканчивается кольцом, которое вращается, как и предыдущие варианты. Метод установки так же схож с предидущими анкерами. Анкерный болт с кольцом — лучший вариант, если вам необходимо повесить на потолок тяжелую люстру. Также он подходит для растяжек, которые упоминались в начале статьи.

Распорный анкерный болт

Такой болт отличается от других своей конструкцией. Монтируется он также по-иному. Здесь нет никаких гаек или головок, зато имеется шток, благодаря которому и осуществляется крепление. Сильным ударом молотка по штоку вы заставляете его расклинить трубку, что приводит к его надежной фиксации. Поэтому его также называют «ударным». Этот метиз используется только для крепления в бетон. Уже после расклинивания и закрепления на поверхности, в анкер закручивается болт, винт или шпилька с гайкой, создавая тем самым резьбовое соединение с помощью которого можно крепить конструкцию или закрепить груз. По сравнению с другими богатырями этот крепеж не выдерживает высоких нагрузок, однако он оптимален для бытового применения.

Двухраспорный анкерный болт

Это усовершенствованная версия анкерного болта с гайкой. Ее отличие заключается в особенностях конструкции: этот крепеж снабжен двойной металлической трубкой, осуществляющей усиленный распор, который происходит ближе к концу и середине метиза, позволяя правильно распределить нагрузку на крепеж.

Как закрепить анкерный болт

Закрепить анкерный болт в стене, в полу или потолке не сложно. Большинство монтажников как опытных, так и начинающих, не испытывают с этим проблем. Простота и гениальность конструкции этого крепежа подразумевает работу на автомате.
Необходимо точно наметить отверстия. Будьте внимательны! Отверстия под анкер обычно имеют такие размеры, что исправить ошибки будет сложно. Самый важный момент на данном этапе — правильный размер сверла, бура. Важно подобрать не только верный диаметр, но и длину. Диаметр должен соотноситься с диаметром крепежа как один к одному, а сам бур не должен быть короче анкера. Лучше не полениться и сделать все замеры дважды. Так проще, чем доставать крепеж из стены. Это не самая простая работа, а место крепления придется досверливать.
Отверстие нужно продуть, чтоб избавить его от мелкой пыли. И лучше делать это не ртом, это не самое приятное занятие. Анкер не должен легко входить в место крепления. Вы либо что-то напутали с диаметром, либо пользовались некачественным сверлом. В идеале метиз должен входить в стену с помощью легкого удара молотка.
Анкер необходимо расклинить вращением гайки. Конусный расклинивающий элемент распирает анкерную гильзу, и крепеж жестко фиксируется в устанавливаемой поверхности. Теперь гайку можно открутить, повесить на шпильку то, что задумывалось, и закрутить гайку обратно, основательно ее затянув.

Ваша работа завершена.

Как видите, нюансов здесь немного. Поэтому анкерный болт имеет такую популярность в монтажном деле и строительстве. Главное: не покупайте некачественные метизы. Удачного вам ремонта!

Видео: Как крепить анкерный болт

Как правильно установить анкерный болт в стену

Анкерный болт – это разновидность крепежной системы, которая монтируется в несущее основание и  удерживает  конструкции разных видов. Чаще всего анкеры применяют в тех случаях, если использование других крепежей недопустимо из-за прочности стен или конструкций. Чаще всего болты подходят для фиксации бытовой техники, установки оконных систем или дверей.

Для производства надежных анкеров используют нержавеющую сталь или оцинкованную. На конце крепежа есть увеличенный конус. При монтаже распорная часть детали скрывается в поверхности. Устанавливать анкер можно только в отверстие нужного размера. Состав крепежа и препятствующая движению сила – залог прочного соединения.

Технические особенности монтажа в стене

Анкерный крепеж устанавливается в прочных поверхностях. Например, бетон, кирпич или камень, отличающийся высокой твердостью. Чтобы гарантировать прочное крепление, нужно ориентироваться на болты с фиксирующими гайками. Однако, в некоторых случаях это недопустимо из-за выпирания шпильки. Выступы даже в несколько миллиметров могут создавать неудобства при монтаже в стене.

Модельный ряд анкеров от популярных производителей на рынке предлагает перечень крепежей с размером шпильки от 18 до 400 миллиметров. Нужный показатель рассчитывается исходя из поставленных задач.

Следовательно, отличается и размер втулки – от 6,5до 20 миллиметров. На длинных деталях втулки выдерживают максимальные нагрузки. Предельно допустимые нагрузки каждой детали прописаны в технической документации. При выборе подходящего крепежа важно учитывать толщину платформы, на которой вы намерены установить предмет. Длина анкера не определяет его надежность. Также существуют риски сквозного отверстия, что отражается на свойствах поверхности.

Крепление с помощью анкерных болтов

От правильности монтажа зависит дальнейшая судьба крепежа. Ключевой момент – важно правильно рассчитать нагрузку, которую сможет выдержать анкерный болт. Существует ряд правил, которые важно учитывать при работе с крепежными системами:

1. Для высверливания отверстия понадобится бур по бетону или камню, с которым вы будете работать. Ориентируйтесь на длину и диаметр анкерного болта.
2. Отверстие нельзя рассверливать при несоответствии диаметра втулки. Для его увеличения можно воспользоваться сверлом аналогичного диаметра.
3. Если вы начали рассверливать крепежное отверстие, это приведет к нефиксированному положению втулки. В результате она просто не сможет выполнять свои функции. Работа не принесет результата.
4.  После сверления со сформированного отверстия нужно убрать лишний мусор. Крошки забивают его, что может привести к преграде в монтаже. Как вариант – можно использовать строительный пылесос.
5. После проникновения болта в отверстие стены не стоит сразу же подходить к монтажу. Есть простой способ проверить прочность этой системы. Затяните болт до отказа с помощью гаечного ключа. Когда втулка станет выпуклой, это свидетельствует об ее рабочем положении. После тестирования можно переходить к итоговому этапу монтажа.
6. Устанавливайте предмет и зажимайте его гайками. Это проверенное крепление, которое гарантирует надежность выполненной работы в стене.

Варианты крепления анкерных болтов

Различают три основных способа монтажа крепежных деталей:

• механическое воздействие на деталь с целью ее видоизменения;

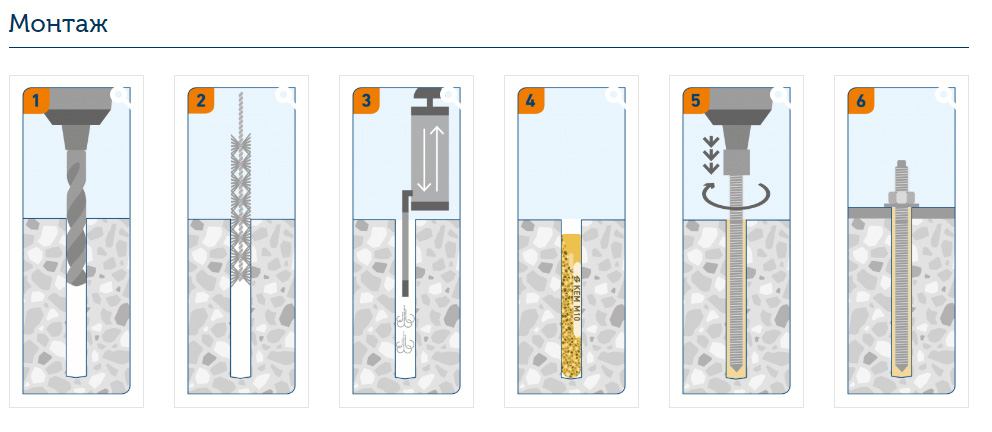

• использование специальных наполнителей, обладающих фиксирующими свойствами;
• виброзачеканка.

Существует несколько типов крепления:

1. Клиновой: на конусе располагается распоротая втулка. Гайку устанавливают вместе с шайбой, что обеспечивает лучшую фиксацию. Стержень соприкасается с металлической втулкой, а в процессе вкручивания втулка расклинивается.
2. Втулочный: длина гильзы приравнивается стержню. При монтаже расширяется диаметр втулки. Получается фиксированное прилегание к стенкам двух частей отверстия. Этот вариант подходит для работы с пористыми и неоднородными поверхностями.
3. Забивной: крепится путем ударных инструментов.
4. Разжимной: для плотного прилегание применяют расширительную пружину. Втулка меняет форму, за счет чего система выдерживает большие нагрузки и выполняет поставленные задачи.
5. Специальный: изготавливают для решения особых задач.

 Разновидности анкерных болтов

1. С гайкой. Бюджетный вариант крепежной системы гарантирует надежность соединения. По структуре такой болт состоит из винта, стальной трубки и гайки. При монтаже болт перемещается по длине стержня. В результате его наконечник становится утолщенным. Болты с гайкой подходят при работе с бетонными конструкциями, кирпичом, природным камнем. Анкерные болты этого вида встречаются с диапазоном диаметра от 6 до 28 миллиметров. Длина такого изделия может достигать 3 сантиметров.
2. Клиновые. Это усовершенствованный вариант анкерного болта с гайкой. Основное отличие – втулка на конце. В другой части размещены гайка и шайба.  Во избежание разрушения  из-за коррозии болты оцинковывают. Сами изделия производят  из углеродистой и нержавеющей стали. Между собой они отличаются диаметром (от 6 до 12 мм), допустимой толщиной изделия, которое вы планируете крепить (до 2 см), толщина поверхности при монтаже (до 53 мм), сила. Для установки достаточно будет стандартного набора инструментов. Способ крепления не отличается от обычных анкеров. Клиновые болты выдерживают большие нагрузки. За счет высокого внутреннего напряжения увеличиваются показатели вырывающей силы, что позволяет монтировать тяжелые предметы в стены.
3. Шестигранные. Предназначены для работы с поверхностями повышенной твердости. Они востребованы в строительной и ремонтной сферах. Шестигранная головка, отличающая их от других видов, вращается по резьбе распорного болта. За счет этого и получается расширенная втулка. Изделия изготавливают из оцинкованной стали, защищающей от коррозии.
4. Ударные. Подходит для монтажа массивных предметов, когда эстетичность не играет особой роли. Используются при работе со строительными конструкциями, сантехникой и другими тяжелыми деталями. Основание, на которое планируется установить анкер, должно быть достаточно плотным. Болты между собой отличаются длиной (до 5 см), диаметром (до 2 см), величиной вырывающей силы. Ключевое правило – толщина поверхности должна быть не менее 10 см. Процесс монтажа в стену включает несколько этапов. Изначально нужно сделать отверстие в поверхности. Оно должно быть длиннее самого болта. Затем освобождаем отверстие от пыли. Забиваем втулку, которая при воздействии ударных инструментов подстраивается под нужный диаметр. Вкручиваем болт. Анкерный забивной болт все время держим перпендикулярно по отношению к поверхности.
5. Четырехсегментные. Предназначены для крупногабаритных вещей. За счет особой конструкции удается гарантировать повышенную надежность крепежной системы. Используют в прочных однородных породах и пористых стенах. По структуре втулка имеет четыре сегмента. Одна пара скреплена кольцом, вторая – пружиной. Имеется распорный элемент.  Болт перемещается по длине анкера при вкручивании. Надежная фиксация обеспечена по всей длине крепежного элемента.
6. Винтовые. Для производства используют арматурный прокат. Фиксируются в отверстии за счет специальных наполнителей. В комплект входят стержень, шайба и гайка.

Установка анкерных болтов в стену: ключевые моменты

Для надежного крепления важно придерживаться правил монтажа в стене. Есть несколько базовых рекомендаций, которые обеспечат прочное соединение:

1. Необходимо правильно подбирать сверло для создания отверстия. Все анкерные болты стандартизированы, поэтому сверло подбирается в соответствии с маркировкой.
2. Обязательно очищаем отверстие от образовавшейся бетонной или кирпичной кромки.
3. При монтаже болт должен свободно входить в отверстие. Если это происходит затруднено, неправильно рассчитан диаметр отверстия.
4. Затягивать гайку нужно постепенно и без резких движений. Таким образом удастся обеспечить плотное прилегание анкерного болта к стенке втулки.
5. При выборе болта учитывается ряд параметров: размеры, предельно допустимые нагрузки, величина изгиба, материал.

Как установить анкерный болт в бетон?

При работе с анкерными болтами, как и другими крепежными системами, важно правильно выполнить замеры. С бетонными поверхностями есть ряд особенностей:

• При монтаже важно учитывать не только качество самого болта, но и бетона. Также во внимания берутся такие критерии, как особенности самой конструкции, тип анкера.
• Если установить конструкцию нужно на основание с отделкой, отверстие обязательно должно быть длиннее. Это важно из-за меньшей прочности отделочных материалов, чем сам бетон.
• По диаметру сверло должно быть примерно на полсантиметра меньше предполагаемого отверстия.
• В инструкции к болтам указано допустимое число оборотов до полной фиксации.

Как монтировать анкерный болт с гайкой?

Анкерный болт с гайкой фиксируется за счет раскрытия распорной втулки. Гайка предназначена для того, чтобы болт входил во втулку, и она разжала лепестки для прочной фиксации.

Пошаговая инструкция монтажа анкерного болта в стену:

• проделывают лазейку;
• устраняют образовавшийся мусор;
• забивают молотком болт с гайкой;
• прочно затягивают гайку.

Когда монтаж анкерного болта завершен, необходимо правильно закрутить гайку. После этого можно переходить к монтажу конструкции. Такой крепеж больше всего подходит для установки предметов к прочным основаниям. Анкерный болт производят из качесвтенной стали с цинковым покрытием. За счет этого крепеж выдерживает большие нагрузки. Для пористых поверхностей существует двухраспорный крепеж. Его конструкция отличается наличием двух втулок, которые раскрываются при вкручивании.

Установка анкерных болтов: в чем их преимущества

Такой крепеж считается надежными при установке массивных конструкций. Качественное крепление, которое можно гарантировать с анкерами, невозможно добиться с другими видами крепежей.

Плюсы применения для бетона:

• повышенная стойкость к различным нагрузкам – динамическим или статическим;
• устойчивость к деформации под воздействием внешних факторов;
• не поддаются коррозии;
• простой и быстрый монтаж в бетон или другой тип поверхности;
• разнообразие по длине, типу крепежа, диаметру, выдерживаемым нагрузкам, материалу и другим показателям;

Очевидных недостатков у анкерных болтов нет. Единственное, важно соблюдать правила выбора и монтажа. Только при точном расчете глубины отверстия, выбора сверла можно рассчитывать на прочность соединения.





Установка анкерных болтов в фундамент при бетонировании

Анкерный болт – прочный крепежный элемент, который активно используют при возведении фундамента. Анкерные болты актуальны не только в работе при обеспечении надежных соединений, но и при возведении сложных конструкций, обладающих большими габаритами и весом.

Универсальный мощный анкерный болт подходит для работы с бетонными основаниями. В зависимости от типа детали определяют и сферу его применения. Определенные модификации производят для крепления в пористых материалах, отличающихся непрочной внутренней структурой.

Выделяют несколько разновидностей анкерных болтов по особенностям конструкции:

• Составные болты. По своей структуре они имеют две части, которые соединены между собой муфтой. В процессе монтажа крепежной системы в фундамент нижняя часть болта уходит в бетонную поверхность, а верхняя остается снаружи для вкручивания в муфту.
• Изогнутые болты. Визуально они имеют форму крюка. В случае с фундаментными работами их сначала крепят к железобетонному основанию, после чего заливают бетонным раствором.
• Прямые анкерные болты. Монтируют в уже застывший бетон. Для этого с помощью перфоратора проделывают отверстие в фундаменте, а затем устанавливают болт. Для надежной фиксации используют эпоксидный гель.
• Болты анкерной плитой. Устанавливают перед заливкой бетонного раствора. Особенность конструкции болта в том, что он в нем есть металлическая пластина. Ее крепят с помощью сварки.
• Болты с коническим концом анкерные. Крепеж монтируют уже после бетонирования. Надежная фиксация обеспечена за счет разжимной цанги. Конструктивный элемент позволяет использовать болты с коническим концом для крепежа мебели, сантехники.
• Съемные болты. Этап монтажа проходит в два этапа. Нижняя обойма устанавливается в фундамент. А шпилька с резьбой монтируется уже после бетонирования.

Фундаментные анкерные болты по своему строению, выдерживаемым нагрузкам, материалу способны обеспечить надежное соединение. Все производители тестируют изделия на выдерживаемые нагрузки и эксплуатацию в условиях воздействия потенциальных внешних факторов. Стандарты производства болтов указаны по ГОСТу. Все болты должны иметь маркировку, согласно которой можно определить их технические особенности, сферу применения и условия окружающей среды.

Установка анкерных болтов в фундамент: пошаговая инструкция

Определяют три условия, благодаря которым фундаментные прочные болты обеспечивают надежное крепление в фундаменте:

1. Сила трения болта. Объясняется это тем, что неподвижность элемента зависит от распределения нагрузки на крепежный элемент и сам фундамент.
2. Упор.   Анкерный прочный болт самостоятельно компенсирует нагрузки.
3. Склеивание. При соприкосновении с фундаментом образовываются касательное напряжение, которое тоже берет на себя часть нагрузки.

Также при работе с фундаментными поверхностями для усиления прочности используют болты на основе клея. Слоксановые и эпоксидные клеи применяют в случаях, если нужно закрепить конструкцию при асимметрии.

Если фундамент поддается постоянным нагрузкам в виде вибраций, лучше остановиться на распорных крепежах. Анкерные болты с коническим болтом отлично выдерживают статические нагрузки, но не предназначены для монтажа, где есть потенциальная угроза ударов.

Процесс установки фундаментного болта включает несколько этапов:

1. Для начала нужно изучить особенности фундаментных болтов, которые вы планируете использовать для работы. На изделиях есть маркировка. В соответствие с ней можно определить тип болта, предельно допустимые нагрузки.
2. Если анкерный качественный болт подходит по назначению, можно приступать к работам. На подготовительном этапе  определяют местах фиксации болтов.
3. Существуют правила по монтажу анкерных болтов. Например, при расчете расстояния между ними ориентируются на глубину отверстия. Расстояние между болтами в два раза больше, чем само вхождение.
4. При установке анкерных болтов в мокрый бетон все работы должны быть выполнены до момента его застывания. Анкера должны входить ровно, поскольку даже несущественные наклоны могут привести к деформации в дальнейшем.
5. Заключительный этап установки прочных анкерных болтов. Необходимо скрепить болты. Для этого подойдет металлическая пластина или деревянное основание. Некоторые типы (по описанию выше) монтируются в уже застывший бетон. В этом случае достаточно будет просверлить поверхность и вставить крепеж.

Из чего изготавливают анкерные болты для фундаментных работ?

Учитывая нагрузки и функции, которые возлагают на анкерные болты, крепежи изготавливают из высокопрочных материалов. Преимущественно выбирают сталь. Также производители предлагают ее разновидности для повышенной стойкости к перепадам температур, осадкам. Дополнительно болты проходят термическую обработку. Благодаря этому удается снизить вероятность разрыва соединения.

В зависимости от конструкции болта, выдерживаемых нагрузок, производителя отличается и стоимость крепежных изделий. При покупке фундаментных болтов важно убедиться, что они соответствуют стандартам ГОСТа и прошли все необходимые тестирования. Только после контроля качества детали можно применять для фундаментных работ.

Фундаментные болты считаются долговечными и надежными. Из-за высокого спроса на высокопрочные болты выпускают различные виды крепежных систем, отличающиеся между собой функциями.

Анкер фундаментный крепится к опоре конструкции или элементами стен. В промышленных цехах с их помощью монтируют массивное оборудование.

Виды анкерных болтов

Анкерные стальные болты для фундаментных работ выпускают в соответствии с ГОСТом. Стандарты были прописаны еще в 1980 году. В 2012 на их основе разработали современный стандарт, на который обязаны ориентироваться все производители. Документ регламентируют типы болтов, их размеры, назначение.

1. Изогнутые болты. Изготавливают из высокопрочной стали. По конструктивным особенностям они имею изгиб в нижней части изгиб. Он выполнен под углом 90 градусов или в форме Z. Диаметр изогнутых болтов колеблется в пределах от 1,6 до 4,8 см. По длине стержня – от 500 до 2500 мм. Крепится с помощью двух гаек и шайбы между ними.
2. Болт прямой с резьбой на концах. Этот вариант отличается анкерной плитой. Это платформа из стали с отверстием посредине. Через него проходит фундаментный болт. Этот вид имеет ряд модификаций по форме и диаметру стержней. Отличаются и сами шайбы по форме и размеру.
3. Болты-составные стрежни. Между собой стержни крепятся втулками с резьбой. Четвертый тип анкерных болтов считается легко извлекаемым, поэтому его используют при условии, если есть вероятность необходимости демонтажа конструкции.
4. Фундаментные болты пятого типа имеют резьбу со стержнем гладкой текстуры.
5. Болты с маркировкой 6.1, 6.2 и 6.3 отличаются утолщением в нижней части стержня. Для крепежа понадобятся вспомогательные элементы – втулка и разжимная цанга. Эти болты монтируют после затвердевания бетонного раствора.

Правила монтажа анкерных болтов

Существует два способа монтажа – в мокрый бетон и в фундамент после того, как бетон застынет. В обоих случаях важно грамотно разметить места установки болтов. Эксперты выделяют несколько базовых правил установки анкерных крепежей, которые обязательно нужно учитывать.

• фундаментные болты, по стандартам ГОСТ, типа 1.2 с анкерной основой лучше монтировать до момента затвердения бетона. То есть, применяется технология установки в мокрый бетон. До момента затвердения вы должны зафиксировать анкер по правилам;
• болты с маркировкой 1.2 подходят для установки в прочный фундамент после затвердения бетона. После монтажа их дополнительно укрепляют раствором аналогичного состава. По факту, бетонная смесь для изготовления фундамента и закрепляющая должны быть одного вида;
• анкерный болт с расширением нижней части монтируют только в предварительно образованные отверстия. По диаметру лазейка должны соответствовать стержню;
• допустимо только вертикальное расположение стержня;
• расстояние между анкерными стальными болтами рассчитывается по формуле: глубина отверстия Х 2;
• при фундаментных работах болты крепят посредине ленточного основания;
• не рекомендуют использовать крепежные болты такого типа под перегородки.

Болты для фундамента изготавливают в виде прута с резьбой на одном конце и загибом на другом. За счет последнего удается получить соединение. Анкерные болты подходят для прочных строительных материалов. Для пористых поверхностей выпускают отдельные модификации с двумя втулками.

Преимущественно фундаментные болты выдерживают температурные «качели» от -50 до +50. Если же вы планируете монтировать их в температурных условиях, выходящих за эти рамки, нужно дополнительно учитывать особенности фундамента. По размеру конструкции, ее материала определяют наиболее подходящий тип анкерного болта.

 Наиболее сложным этапом установки фундаментных мощных болтов является бурение в ограниченном пространстве. Если квадратура свободного места позволяет, можно использовать перфоратор. Для более ограниченного пространства требуется сверло под прямым углом. Обычно это занимает немного больше времени.

Стандарты ГОСТ

Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.

Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.

В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов  – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.

Нанесение цинка возможно двумя способами:

1. Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.
2. Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.

Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них. При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе.

Комплектация по ГОСТу

ГОСТ разработан на основе нормативных строительных документов. Он регламентирует размеры изделий, их качество, особенности хранения и транспортировки.

Что касается требований комплектации, крепеж должен состоять из следующих частей:

• основной стержень;
• анкерная арматура;
• плитка и втулка;
• муфта и шайба;
• зажимная цинга;
• гайка;
• труба.

Некоторые составляющие могут отсутствовать в зависимости от модификации. Для понимания, в прямых болтах резьба накручивается только с одной стороны. Также есть только центральная штанга и гайка. Если рассматривать другие более сложные крепежи, их структура усовершенствована и спроектирована в зависимости от выполняемых функций, специфики крепления и области применения. Фиксаторов в виде гаек и шайб может быть несколько.

Преимущества и недостатки фундаментных болтов

Если вы намерены использовать анкерные болты для монтажа массивных конструкций, оцените их плюсы:

• выдерживают большие нагрузки. Предельные показатели рассчитываются с учетом веса конструкции и особенностей фундаментного основания;
• изобилие видов, которые отличаются между собой конструкцией. В зависимости от поставленных задач можно подобрать качественные крепежи с гарантированной долговечностью эксплуатации;
• предусмотрено 2 вида монтажа (описывали выше). За счет этого устанавливать болты удобно не только во время бетонирования, но и после, уже на готовый фундамент;
• используют надежный материал – высокопрочная сталь с возможностью оцинковки.

К недостаткам относят следующие характеристики крепежа:

• ограниченная область применения. Фундаментные болты используют для монтажа конструкций к бетонным основаниям, из природного камня или кирпича;
• для работы с анкерами нужен определенный опыт, грамотный расчет расстояния и изучение особенностей фундамента.

Условия эксплуатации болтов в ходе бетонирования

По специфике эксплуатации различают расчетные и конструктивные болты фундаментные. В первом случае анкер распределяет нагрузку и передает ее фундаменту. В конструктивных крепежах главной задачей становиться стабильность работы механизмов. То есть, болт предотвращает конструкцию от сдвигов, смещения и деформации.

В соответствии с методом установки фундаментных болтов классифицируют на:

• устанавливаемые до затвердения бетонного раствора. Это наиболее распространенный способ монтажа;
• путем сверления отверстия в готовый фундамент. Метод актуален для распорных болтов и прямых. Просверливается отверстие с расчетом диаметра крепежа, куда затем монтируется анкерный болт. Такой способ не подходит для соединения крепежей при возведении высоток. Они не смогут выдержать ветровую нагрузку.

Фундаментные анкерные болты можно использовать для монтажа к прочным основаниям. Поэтому, предварительно важна оценка качества фундамента. Например, в пустотелый кирпич устанавливать анкерные болты запрещено.

Область применения болтов:

• для крепления промышленного оборудования. Это могут быть станки, технические агрегаты, прессовые машины и другие;
• реконструкция фундамента. Для его укрепления понадобится параллельно со старыми болтами монтировать новые;
• установка надежных болтов для укрепления цоколя;
• крепление навесного оборудования (бытовое назначение).

Назначение фундаментного анкера

В фундаментных работах анкерный болт играет роль фиксатора. Нижняя его часть крепится в основание, а верхняя с помощью резьбы соединяется с самим фундаментом. Анкерные болты отлично зарекомендовали себя при строительстве быстровозводимых сооружений и монтаже массивного оборудования.

Свойства крепежей:

• надежная фиксация стержня в фундаменте;
• установка прочных болтов до того, как вы зальете бетонный раствор;
• гарантия долговечности при монтажных работах.

Только при грамотном выборе установки болта можно рассчитывать на его преимущества. Чтобы сориентироваться в локации и правильно рассчитать положение крепежей, лучше исходить из проектировки объекта. Берется во внимание информация о несущих конструкциях. Только под ними можно монтировать анкера.

Способы восстановления фундаментных болтов

Существует несколько вариантов восстановления целостности анкерных болтов, если в результате неправильного расчета нагрузки они деформировались, поддались воздействию коррозии.

1. Ремонт существующих анкерных болтов. Соединенные с фундаментом анкерные болты могут быть отремонтированы с использованием механических муфт или удлинителей сварочного штифта. В этих случаях нужно заменить резьбу анкеров. Ремонт может увеличить срок эксплуатации, если правильно установить причину негативных последствий.
2. Перемещение. Болты опускаются в колодцы. После настройки положения их выравнивают, пропуская чере

Как крепить анкерный болт. Принцип крепления различных анкеров

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.

2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

• Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.

• Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.

• Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.

• Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Например, для анкера М8, установленного в тяжёлом бетоне на глубине 80 мм, рекомендуемая нагрузка на вырыв не должна превышать 7,3 кН, а для М10 — 13,0 кН. В лёгком, или ячеистом бетоне она уменьшается почти в два раза.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.

2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.

4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.

5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.

6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.


В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

7. Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Анкерный болт — виды, размеры и способы анкерного крепежа



Анкерные болты — виды и принцип действия

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Что такое анкерный болт от Википедия

Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.

Различают следующие виды анкеров:

• Фундаментный болт

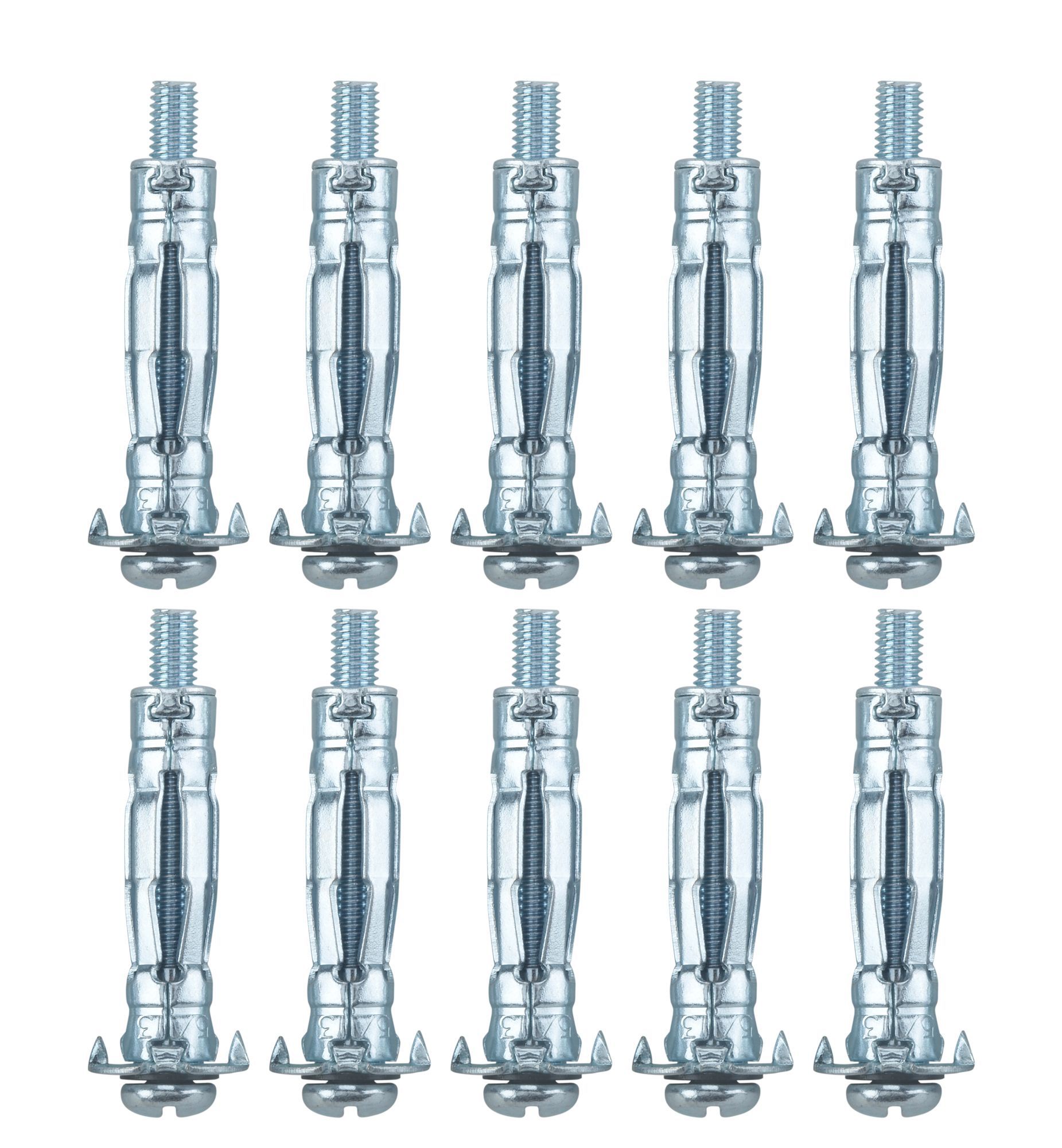

• Болт молли

ru.wikipedia.org/wiki/Анкерный_болт



Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.





С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.



Cхема крепления



В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.





У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.



Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).



Анкер шпилька клиновая



Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.



Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.





Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.



Анкер шпилька — схема установки



Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.



Анкерные болты ударные — как крепить?

Такой образец совмещает в себе функции анкера и гвоздя.



Анкер шпилька ударного типа



Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж: как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.



Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.



Анкер болт четырёхсегментный



Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.



Схема установки анкерной шпильки



Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.



Анкер забивной — как крепить анкерный болт

Один из самых простых по монтажу типов анкера.





Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.



Изготавливается из оцинкованной стали или латуни.



Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.





Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Анкерный болт с кольцом

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

Как удалить бетонные анкеры: полное руководство

Наш веб-сайт автоматически собирает некоторую информацию о вас, используя фоновое локальное хранилище и технологии хранения сеансов («Cookies») для улучшения взаимодействия с пользователем. Файлы cookie маленькие файлы или другие данные, которые загружаются или хранятся на вашем компьютере или другом устройстве, которые могут быть связаны с информацией об использовании вами веб-сайта (включая определенные сторонние службы и функции, предлагаемые как часть нашего веб-сайта).Примеры информации этого типа — ваш IP-адрес, браузер, который вы используете, операционная система, которую вы используете, страницы веб-сайта, которые вы посещение и детали вашей транзакционной активности, такие как сумма, дата и время для каждого сделка. Когда мы используем файлы cookie, мы можем использовать «сеансовые» файлы cookie, которые действуют, пока вы не закроете свой браузер или «постоянные» файлы cookie, которые действуют до тех пор, пока вы или ваш браузер не удалите их.Вы можете изменить свой настройку браузера для отказа от использования файлов cookie.

Пиксельные теги или прозрачные GIF-файлы, также известные как веб-маяки, представляют собой прозрачные графические изображения, размещенные на Веб-сайт. Мы используем эти элементы на нашем Сайте, чтобы позволить нам, например, подсчитывать пользователей, которые посетили те страниц или открыли электронное письмо, а также для другой связанной статистики веб-сайта (например, записи популярность определенного содержимого веб-сайта и проверки целостности системы и сервера).

Мы можем использовать сторонние компании, чтобы помочь нам адаптировать контент для пользователей или показывать рекламу или сообщения на наш от имени. Эти компании могут использовать файлы cookie и веб-маяки для отслеживания рекламы или обмена сообщениями. эффективность (например, какие веб-страницы посещаются, на какие сообщения отвечают или какие продукты куплены и в каком количестве).

Мы используем Google Analytics, службу веб-аналитики Google Inc. («Google»), которая использует файлы cookie для определять частоту использования определенных областей нашего веб-сайта и определять предпочтения. В информация об использовании вами этого веб-сайта, созданная с помощью файлов cookie (включая ваши усеченный IP-адрес) передается на сервер Google в США и хранится там.Google будет использовать эту информацию для анализа использования вами веб-сайта, составления для нас отчетов о деятельности и выполнения другие услуги, связанные с использованием веб-сайта и Интернета. Google также может передавать это Информация третьим лицам, если это требуется по закону или в той степени, в которой третьи стороны обрабатывают эти данные на от имени Google. Вы можете деактивировать Google Analytics с помощью надстройки браузера, если не хотите анализ для происходит.Вы можете скачать надстройку здесь: www.tools.google.com/dlpage/gaoptout.

Мы управляем страницами социальных сетей в сторонних сетях, и на нашем веб-сайте размещены значки социальных сетей. когда вы посещаете наши страницы в социальных сетях или ссылаетесь на них, данные обрабатываются как нами, так и соответствующими социальными

Выбор и использование всех типов стеновых анкеров

Используйте правильный якорь … если стоит висеть, стоит висеть прямо !!

Каждый день… где-то … что-то близкое и дорогое отвалится с чьей-то стены или потолок! С этой целью мы предлагаем этот сборник информации, букварь как это были переживания и общие разум, чтобы помочь вам сохранить ВАШИ настенные ковры на своем месте!

(Даже если вы думаете, что знаете все, что нужно знать о якорях, там может быть что-то здесь и для вас!)

Что такое якорь?

Анкер — это застежка, которая может прикрепить возражать другому в ситуациях, когда винты, гвозди, клеи или другие простые крепежные либо непрактично, либо неэффективно.Две общие поверхности, на которых можно использовать анкеры: 1) на очень жестком поверхности, такие как бетон и 2) на полых поверхностях, таких как двери, стены и потолки … особенно там, где нет удобной деревянной стойки или балки за поверхность.

Есть много стилей якорей, каждый из которых имеет свои сильные и слабые стороны … буквально! Анкер, который крепок при установке в гипсокартон, может быть не таким прочным в бетоне. Или виза наоборот! Возможно, самая большая проблема с якоря почти все «чувствуют» сильные, когда впервые установлены.Однако со временем анкер, который не подходит к стене материал со временем ослабнет, что приведет к повреждению стены, подвешивания и все, что было под ним!

Эта путаница усугубляется производителями, которые продавать вешалки для полотенец, тумбы и другие «подвесные» предметы с анкерами которые недостаточно сильны для работы. В интересах «экономии», наименее дорогие анкеры иногда включаются без каких-либо инструкций относительно безопасности, альтернативные способы крепления.

Какой вес может выдержать якорь? Это зависит от насколько вы доверяете моему отказу от ответственности…

Пытаетесь прижать меня, а? Хотел бы я сказать вам точно, но сила любого якоря зависит от ряда переменных, таких как 1) тип объекта 2) тип поверхности, на которой установлен анкер, 3) состояние поверхность … и, конечно же, 4) тип якоря!

Например, вы можете успешно повесить антикварное зеркало весом 25 фунтов с помощью винта в пластиковом дюбеле (в гипсокартоне) , где сила направлена ​​вниз .Тот же анкер и винт могут не выдержать 25-фунтовый шкаф , если шкаф имеет тенденцию тянуть анкер наружу … что означает уничтоженные ценности !! Это все родственник. То есть сила.

Я буду включать некоторые данные о нагрузке для каждого типа якоря, но примите это скорее как меру относительных прочность между типами анкеров … не правило или твердое руководство! Если ваша стена конструктивно слабая, была отремонтирована, повреждена водой и т. Д., Это невозможно узнать истинную силу без тестирования на месте. Конечно, дело Тебе, потому что ты там, а я здесь!

Типы анкеров и их применение …

Все анкеры можно разделить на два основных типа … распорные анкеры и Анкер для пустотелых стен .

1) Расширительные анкеры используются в толстых твердых материалах … бетон, кирпич, раствор, металл или даже дерево. Они работают путем расширения, когда винт или болт в них продевается.Если вы что-нибудь помните о якорях расширения, запомни это …

Крепление распорных анкеров зависит от материала, в который они установлены !!

Если дюбель устанавливается в мягкий материал (например, гипсокартон), он может показаться сильным, но не обманывайтесь … сила минимальна и в конечном итоге он ослабнет и / или вырвется, если на него будет оказываться слишком большая нагрузка.

2) Анкеры для пустотелых стен , с другой стороны, не подходят для твердых материалов. Вместо этого они предназначены для использования в тонких материалах или на полых стенах. У каждого из них есть уникальный способ растекания в полости стены. После распространения якорь нельзя протянуть через меньшее монтажное отверстие. В прочность анкера пропорциональна размеру «распространение»!

Это основы … теперь давайте посмотрим на некоторые конкретные якоря. от наименее сильного к наиболее сильному. Мы исследуем конкретные бетонные анкеры в другой статье.

Дюбели пластиковые (и прочие)

Пластиковые распорные анкеры — одни из наиболее часто используемых … и злоупотребляли … стеновыми анкерами. Они доступны в нескольких размерах и дизайны (см. рисунок). Пластиковые анкеры большего размера подходят для винтов большего размера и поэтому имеют большую удерживающую способность. Тем сильнее «ребристые» анкеры обеспечат наибольшую прочность захвата, независимо от материала стен.

когда винт устанавливается в пластиковый анкер, он расширяется, оказывая усилие на материал, в который он установлен.Как и все распорные анкеры, они имеют размер самый прочный при использовании в твердом материале , таком как бетон. Их сила даже ограничены бетоном, потому что пластик не является неразрушимым … поэтому они может вырваться из-за поломки анкера! (Для этого конкретного приложения есть распорные анкеры из свинца … на рисунке выше в левый верхний угол. Подробнее в будущей статье о бетонных анкерах!)

Установка пластикового анкера — это вопрос , сначала сделав отверстие для анкера в поверхности.Это можно сделать с помощью дрели в твердой материалы, либо шило в гипсокартон. Я всегда предпочитал использовать шило в гипсокартон, так как не образуется пыли. Однако, если вы предпочитаете использовать сверло выберите старое, изношенное сверло, если оно у вас есть. Гипсокартон — это очень абразивен и затупит хорошее сверло!

Затем просто вдавите анкер в отверстие, пока он не будет на одном уровне с поверхность. Желательно, чтобы отверстие было немного меньше, чем максимальная ширина анкера, поэтому при необходимости постучите по анкеру заподлицо молоток.Осторожно … если отверстие слишком маленькое, анкер будет коллапс при нажатии на него!

Пластиковые дюбели в целом являются наименее прочными всех анкеров, обсуждаемых здесь, с фактическим усилием на вырыв около 30 фунтов в бетоне, но всего 10 фунтов в гипсокартоне (в зависимости от анкера и размер винта).

К сожалению, многие люди используют пластиковые анкеры в гипсокартоне, когда они не должны.

Когда можно безопасно использовать пластиковый анкер в гипсокартоне?

• Когда нагрузка небольшая, а сила перпендикулярна якорь.На пластиковые анкеры можно повесить довольно тяжелые картины или зеркала, закрепить трос или крючки для подвешивания картин на анкерный винт. Использовать по возможности два анкера и винты … дополнительная прочность В любом случае желательный плюс — это хорошая практика развешивания картинок. Спросите любого профессионального фоторедактора !!
• Чтобы «стабилизировать» или стабилизировать настенную подвеску, удерживается главным образом другим, более сильным якорем. Этот метод подвешивание полезно на вешалках для полотенец или карнизах, у которых есть два близко расположенных дыры.Используйте прочный якорь, например, тумблер в верхнем отверстии и пластиковый анкер в забое. (Подробнее по этому вопросу в «переключает»).
• Никогда не используйте пластиковый дюбель в потолке под любым обстоятельства, если вы не вешаете что-то очень легкое, например дымовая сигнализация! Вы пожалеете!

Удаление дюбель …

Если это еще не вытащил … частично вставьте винт в анкер и вытащить это.Покачивание при натяжении может помочь освободить якорь. THE ВИНТ, я имею в виду!

Анкер для гипсокартона с резьбой

Известен под торговыми марками, такими как EZ-Ancor (это не опечатка !!) или Zip-It , г. Этот тип анкера представляет собой большую гайку с внешней резьбой и острием на конец! Большие нити предназначены для прочной фиксации в гипсокартоне и будут используйте винты для листового металла №6 или №8.

Установить эти анкеры , рекомендуется сначала пробить шилом небольшое отверстие размером с «точку» в гипсокартоне.Хотя они предназначены для «самозапуска», если это стартовое отверстие даст вам более точную установку. Затем прикрутите анкер к гипсокартону. отверткой с головкой Филиппа, пока головка не прижмется к стене поверхность. Их также можно установить с помощью шуруповерта или обычного источника питания. дрель с насадкой-отверткой. Поверхность гипсокартона может искажать, рвать или слегка «выгибать» при установке анкера … это это совершенно нормально и этого следовало ожидать.

Как видно из рисунка (слева), заостренный конец металлической версии распространяется в стене при установке длинного шурупа.Это распространение не добавляет силы к якорю … точки только уходят с дороги винт! В Фактически, точки могут быть отломаны перед установкой, если меньше проникновения в стена желательна. Вам потребуется предварительно просверлить отверстие немного большего размера для большие нитки, чтобы схватить гипсокартон.

Анкеры для гипсокартона с резьбой доступны как из нейлона, так и из металла. На мой взгляд, забудьте о нейлоновый тип. Они не очень прочные и с большей вероятностью сломаются, когда установлены чем металлические.Разница в цене настолько мала, что я не понимаю, зачем их производят. Я думаю (выберите один) либо кто-то еще нравится ИЛИ всегда есть рынок для более дешевого продукта!

Насколько прочны анкеры с резьбой? У них немного больше удерживающей силы в гипсокартон, чем пластик якоря расширения … что не … но не более того. Наверное о удвоить силу … от 15 до 25 фунтов в хороший день. В целом они предназначены для те же несущественные подвесы для легких нагрузок, как пластиковые дюбели, и не следует полагаться в критические приложения.

Удаление резьбового анкера …

Вставьте отвертку в головку анкера и поверните против часовой стрелки. пока якорь не освободится. «Точки» распространения могут увеличить отверстие немного по мере их выхода. Часть игры!

Переключатели для гипсокартона с резьбой

Это «старший брат» резьбового анкера для гипсокартона. Oни сочетать простоту установки резьбового анкера с некоторыми из сила переключателя.

Для установки сначала прикрутите тумблер к стене.Как и ты на графике видно, что рычаг, похожий на рычаг, поворачивается перпендикулярно якорю как винт установлен. Затем рычаг тянется внутрь стена, пока она не будет заподлицо со стеной.

При правильной установке они довольно прочные … до 40 фунтов или Больше. То есть при правильной установке! Я использовал их на четырех и только четыре раза. В каждом случае не менее половины анкеров вышел из строя одним из двух способов … либо «тумблер» не повернулся и затяните винт ИЛИ винт снимает рычаг.И меня заставили … пока стиснув зубы … использовать стандартный тумблер, чтобы заменить его. Итак … снова цитирую только личный опыт … Я не могу рекомендовать этот тип переключения в его настоящий дизайн.

Снятие резьбовых фиксаторов гипсокартона …

Переключатель не подпружинен, поэтому удаление винта не обязательно позволю убрать тумблер. Когда винт удален, металлический тумблер может не упасть с Опять же, может и нет. Так возможно, вы не сможете удалить этот переключатель.У вас есть несколько опции …

С помощью отвертки поверните анкер против часовой стрелки, чтобы открутить его. это от стены. Если переключатель препятствует дальнейшему удалению, используйте ножницами или кусачками, чтобы отрезать голову от тела. Фу! Корпус анкера упадет в стену. Затем вы можете 1) отремонтировать отверстие с помощью легкой шпаклевки или гипсокартона или 2) использовать настоящий переключатель в старое отверстие, чтобы переустановить подвес, если стена не слишком повреждена.

Если вы не можете разрезать резьбовую перемычку для гипсокартона, можно вместо этого постучите им по стене, вставив в него отвертку и ударив конец отвертки молотком.Растирайте осторожно, но твердо, пока якорь находится под поверхностью. Если вы продолжите нажимать, вы в конечном итоге полностью протолкните анкер через стену. Если вас устраивает косметический ремонт и не хотите ничего вешать в том же месте, коснитесь голову немного под поверхность гипсокартона и заделайте отверстие с помощью легкая шпаклевка или состав для гипсокартона.

Пластиковые анкеры крылатые

Этот специальный тип пластикового анкера представляет собой компромисс между прочностью и стоимостью. Они намного дешевле в производстве, чем металлические анкеры, но предлагают больше чем вдвое больше прочности пластиковых дюбелей.

Для установки сначала просверлите отверстие подходящего размера в гипсокартон. Затем сложите крылья друг к другу и надавите на якорь. через стену. В комплекте с анкером поставляется специальный острый инструмент, который используется для толкания центра крылья так, чтобы они как следует разложились в стене. Якорь не функционируют должным образом, если этого не сделать, даже если ввинчивается !! Если у вас нет инструмента, небольшая отвертка вставленный в отверстие для винта, будет выполнять ту же работу.После установки винта крылья плотно прижаты к стена.

Поскольку эти анкеры полностью изготовлены из пластика, они должны быть установлен с некоторой осторожностью. Слишком большая сила может разорвать отвинтить их или, что еще хуже, свернуть крылья. Если они потянут сквозь стену они оставляют за собой большую дыру. Слишком сильное затягивание винтов во время установки или использования слишком большого винта также может обрываться резьба, что ослабляет анкер.

Однако с учетом этих недостатков они по-прежнему являются достойным выбором. для полотенцесушителей и других полотен среднего веса.Они должны уметь поддержка от 25 до 35 фунтов каждый в гипсокартоне … достаточно для большинства полотенцесушителей, туалета держатели для бумаги и другие завесы среднего веса. К моему удовольствию, некоторые «просвещенные» производители сейчас начинаем поставлять этот тип якорь с держателями для полотенец и держателями для туалетной бумаги. Надеюсь, будет больше следовать примеру!

Удаление пластикового якоря с крылышками …

Слегка заверните винт в головку анкера и вытащить. Он должен быть бесплатным. Если он слишком сильно сопротивляется, вы можете использовать Сверлом 1/4 дюйма и просверлите головку анкера.Тело якорь упадет в стену.

Анкер для полых стен с гильзой … a.k.a. Молли Болтс

Болты Molly представляют собой интересный с механической точки зрения анкер. Они сочетают в себе простоту установки из пластика. распорный анкер с гораздо большей прочностью. Самые большие молли могут вместить До 50 фунты.

По сути, болт с молли добавляет прочную резьбу на любой материал, к которому он прикреплен. Таким образом, все, что установлено с молли может быть установлен и снят несколько раз без потери сила.Просмотр графики на Слева верхняя часть молли предназначена для работы с очень тонкими материалами. Этот стиль обычно используется для добавления поддержки полым дверям для подвешивания полотенца. решетки, крючки для одежды и даже дверные ручки-пустышки.

Вторая и третья молли называются «ведущими молли», второй предназначен для гипсокартона толщиной 1/2 «, а третий — для 5/8» толстый гипсокартон. У них обоих есть комбинация металла / пластика, которая якобы позволяет вбивать их в гипсокартон с помощью молотка. Не рассчитывайте на это! Позже …

Самая низкая молли на графике — это молли оригинального стиля … без точки! Размеры Mollys от 1/8 «до 1/4» (это размер винта). Как и в случае с большинством анкеров, используйте самый большой размер, который подходит для поставленная задача, так как чем больше молли, тем больше сила!

Чтобы установить молли , сначала просверлите отверстие диаметром в желаемом месте. Предварительное сверление важно даже при использовании «приводных молли». так как они могут погнуться или деформироваться, если стена будет слишком твердой.Для меньшего mollys, можно использовать шило, чтобы сформировать отверстие, как описано для установки пластикового расширения якоря (вверху).

Вбивайте молли в отверстие, пока головка не окажется на одном уровне. с гипсокартоном. У Молли металлические «зубы», которые сжимают гипсокартон, и важно, чтобы эти зубцы были прочно вмонтированы. Затем поверните винт Молли по часовой стрелке. Это подтянет основание молли к внутрь стены при расширении металлических ножек. Совет … хотя большинство молли Винты имеют комбинированную крестообразную / шлицевую головку, используйте шлицевую отвертку… Phillips может выскользнуть и повредить стену! Перестань трахаться, когда ты почувствуете сильное сопротивление, и верхняя часть молли плотно прижалась к стена. График (слева) показывает то, что вы не видите … внутри стены.

Есть инструмент, похожий на плоскогубцы, известный как сеттер молли , который можно использовать для расширения молли без использования отвертки. Инструмент вытягивает головку винта прямо наружу, разгибая ноги. Этот инструмент действительно экономит время для профессионалов, но дороговато для выходных молли установщик! Графика к справа показано, как NH растрачивает еще одну молли во время демонстрации.О … человечность!

Возможно, лучшая причина использовать этот инструмент вместо отверткой, нет ли на головке молли «кручения» или скручивания. Головка болта молли имеет два острых наконечника, которые впиваются в гипсокартон, чтобы удерживать его на месте, пока вы поворачиваете винт. К сожалению, поворот винта может заставить молли вращаться, особенно если место установки отремонтировать перед ИЛИ, если вы устанавливаете молли на твердую поверхность, например, на пустотелая дверь. С помощью инструмента вы можете установить молли практически на любой поверхность… гипсокартон, дерево или даже металл! (На твердых поверхностях можно гнуть точки внутрь, чтобы плотнее прилегать.)

Снятие анкера с гильзой или болта …

Mollys не так легко удалить, как пластиковые анкеры или фиксаторы, так как расширение постоянный. Но есть несколько хитростей ..

Попробуйте снять головку с болта молли …

Иногда можно скрутить верх молли открутите болт, вставив один конец маленьких плоскогубцев в отверстие для болта а другой стороной возьмитесь за внешний край верха.Откиньтесь назад и вперед, и (если вам повезет) верх освободится, не повредив стена. С помощью отвертки вдавите корпус молли в стену, оставив вам достаточно чистую дыру.

В качестве альтернативы, можно в стену вбить …

Если вы не собираетесь ничего вешать в том же месте, поместите отвертку или набор гвоздей на головку молли и осторожно нажмите пока он не протолкнется под поверхность стены. Затем отремонтируйте стену с помощью легкая шпаклевка или состав для гипсокартона.Как новенький!

Если вы хотите повторно использовать отверстие для переключателя , нажмите на якорь через стену. Затем выберите коленчатый болт, размер которого позволяет легко охватить зияющая дыра!

Или вы могли бы осмелиться и попробовать высверлить молли . Выберите очень острое сверло размером как минимум в два раза больше, чем у молли. винт. Просверлите отверстие непосредственно в отверстии для винта, при этом сильно прижимая его, чтобы молли не крутится. Если повезет, голова молли сломается освободите, и тело упадет в стену.Если удача закончилась, Молли могла начать крутиться в стене. Тогда ваш единственный вариант — нажать на него сквозь стену и молитесь об избавлении !!

Традиционные стопорные болты и защелки

Традиционные коленчатые болты — это Cadillac (или Lexus, если хотите) анкеров для полых стен. Они состоят из двух частей … самого тумблера (который выглядит как пара подпружиненные металлические крылья) и прилагаемый машинный болт.

SnapToggle, с другой стороны, использует сплошную планку, а не шарнирные крылья, и обладает уникальной функцией сохранения положения резьбовой планки, чтобы вы могли удалить и снова установить болт. Подробнее о переключателе читайте в следующем разделе этой статьи.

Основные сведения о болтах …

Болт стопорный имеют два размера … по диаметру крепежного винта и по диаметру длина крепежного винта. Чем больше диаметр болта, тем больше и прочнее переключение, так как более крупные болты означают более мощные крылья переключения. Кроме того, чем дольше болт, тем толще материал, на который можно повесить или тем толще стена, в которой его можно использовать!

Тумблеры очень сильны.»Маленький» 1/8 «переключатель может безопасно держать 30 фунтов. на гипсокартоне 1/2 дюйма … переключатель 3/8 дюйма за 50 фунтов! Четыре 3/8 дюйма тумблеры могут легко удерживать большинство кухонных шкафов на твердой поверхности 1/2 дюйма гипсокартон (хотя в «реальном мире» вы должны вкрутить как минимум два винта в стеновая стойка, одна верхняя и одна нижняя).

То есть, пока стена достаточно крепкая ! Запись в таблицах ниже предоставлено Powers Fasteners Inc., как кардинально отличается несущая способность болтов в стеновых панелях по сравнению с замками в пустотелых стенах из кирпича. Это потому что настенная панель выйдет из строя до переключения !! Имейте это в виду, когда используя этот тип крепежа на стеновых плитах !!

Тумблеры — это переключатели, которые лучше всего подходят для подвешивания к потолку чего угодно, тоже, например, висячие растения, мобильные телефоны и т. д. Основными исключениями будут «динамические» объекты, такие как потолочные вентиляторы, которые требуют крепления к структурные элементы. Кроме того, хотя чрезмерный вес не может сломать большой переключаться через потолок, сам потолок может оторваться от балки!

Чтобы установить рычаг , сначала просверлите отверстие в желаемом месте.Вот таблица размеров сверл …

А теперь пора собрать тумблер …

Протолкните крепежный болт сквозь объект сначала закрепите, затем закрутите тумблер на болт. Продвиньте переключатель далеко достаточно, чтобы болт проходил через корпус тумблера достаточно далеко. чтобы рычаг не поворачивался вбок (рисунок слева). В противном случае тумблер может неправильно открываться в стене. (графическая сцена справа).

Поднимите объект в нужное положение и протолкните переключатель (и) через предварительно просверленное отверстие (отверстия), пока не услышите или чувствую, как тумблер открывается.Затем потяните за объект или болт, чтобы не допускайте вращения крыльев при затягивании винта.

Одна проблема с переключателями заключается в том, что они не дают вам точного местоположения, как сделайте все остальные якоря, которые мы обсуждали. Итак, как только переключатель почти плотно, проверьте положение объекта и затем полностью затяните тумблер. Не перетягивайте переключатель в гипсокартоне, иначе вы можете сломать переключатель или сломаться стена!

Уловки с переключателями !!

1) У некоторых полотенцесушителей отверстия под болты могут быть очень близко к краю. Это может вызвать проблемы с переключателем из-за большого отверстия, необходимого для установить их. Чтобы сделать эту ситуацию работоспособной, сначала положите полотенце планку и разметьте отверстия. Затем просверлите отверстие подходящего размера. «смещение» так, чтобы отверстие было полностью скрыто за штангой для полотенец, НО все еще позволяет винту молли быть в нужном месте.

Посмотрите на грубо нарисованную (но с любовью) графику ниже. Левый показывает контур вешалки для полотенец с переключателем в центре слева отверстие.Видите, как отверстие для переключателя выходит за пределы вешалки для полотенец? Сейчас на справа такая же вешалка для полотенец со смещением тумблера так, чтобы отверстие спрятана вешалкой для полотенец. Отличный трюк, а?

2) Как упоминалось ранее, одна проблема со стандартными переключателями заключается в том, что они не затягивайте до точного места. Вместо этого вам нужно разместить их как они затянуты. Это может быть больно! Решение состоит в том, чтобы использовать вставьте в одно отверстие для обеспечения прочности и пластиковый дюбель в второе отверстие, чтобы установить штангу в правильное положение.

Снятие коленчатого болта …

Переключатели — это самый простой якорь для снятия. Достаточно снять болт, который заставляет крыло клевант упасть в стену. Отремонтируйте стену или накройте отверстие с рисунком. Готово.

Удаление «зеленого» переключателя … a.k.a. «Сохраните тумблеры !!»

Хотя они недорогие и (насколько мне известно) не находятся под угрозой исчезновения якоря, я, тем не менее, был привлечен к ответственности за мое последнее заявление, поскольку обвиняется в «расточительстве».Есть способ сохранить переключатель в некоторых обстоятельства. Если вы вернетесь на несколько абзацев к моему руководству по «сборка тумблера», я упомянул, что вы должны закручивать тумблер далеко достаточно, чтобы крылья не скручивались в стороны. Вы можете сделать обратное, когда удаление переключателя, если объект, который вы вешаете, позволяет вам:

1. Вытяните рычаг так, чтобы между его крыльями возникло трение. и внутренняя часть стены.
2. Выверните тумблер до тех пор, пока он почти полностью не выйдет из-под крыльев.
3. Вставьте кусок проволоки в отверстие и надавите на крылышки, чтобы они под углом (рисунок справа).
4. Вытяните крылья через отверстие.

Вы видите, насколько это настоящая операция «Руба Голдберга» … плюс вы рискуете повредить вашу стену, саму стену … все для того, чтобы единый комплект якорных крыльев.

Твоя копейка, твой выбор !!

SnapToggle … уникальный переключатель, который меньше повреждает ваши стены!

THE SNAPTOGGLE (ранее называвшийся просто «The Toggler » ) — один из любимых якорей NH… прочный и простой в использовании. установить с помощью многоразового переключателя… в отличие от других болтов переключения!

Три больших плюса являются:

1. Тумблерная часть тумблера, сплошной стержень с резьбой, не упадет в стену, если вам нужно извлечь болт.Он удерживается пластиковой втулкой, которая остается на месте при установке тумблера.
2. Для SnapToggle требуется отверстие гораздо меньшего размера, чем для стандартного «крылатого» тумблера такого же размера. особенно важно при сверлении твердых материалов, таких как керамическая плитка, или для подвешивания небольших тяжелых или подверженных нагрузкам предметов, таких как штанги для полотенец или поручни.
3. Из-за небольшого установочного отверстия и прочной тумблера он немного прочнее и устойчивее к разрыву стены, чем стандартный шарнирный тумблер.

Сначала узнайте о них в Интернете … затем попробуйте найти их в местном магазине. Быть предупрежден … они не так широко доступны, как стандартные переключатели, но вы можете заказать их напрямую онлайн по адресу www.toggler.com !

У них есть много информации по установке и даже видео, демонстрирующее, как они работают.

Назад к статьям о креплении

Научитесь устанавливать якоря бомбардировщика

То, как вы строите станцию, зависит от характеристик камня, вашей стойки и наличия фиксированного оборудования.У якоря из учебника есть по крайней мере три отдельных трещины от кулачка и гайки или три болта бомбардировщика.

В реальной жизни якоря обычно не так совершенны. На многоступенчатых или традиционных подъемах ваш якорь часто состоит из всего понемногу — нескольких гаек, кулачка и, на популярных маршрутах, фиксированного штифта или болта, натянутого поперек стойки. Форма трещин и наличие фиксированной шестерни будут определять то, что вы можете расположить, но вы всегда должны пытаться установить шестерню так, чтобы каждая деталь дополняла другую. Разместите, например, разнонаправленный кулачок, чтобы другие анкеры, например гайки, не выдергивались вверх и наружу.Соедините все вместе так, чтобы они были выровнены, а это означает, что каждая часть будет нести одинаковую нагрузку. Внимательно изучите эту главу, даже если вы занимаетесь скалолазанием.

Трехточечный «четырехъядерный якорь».

Никогда не угадаешь, когда придется ставить якорь бомбардировщика — разумно не полагаться на якорные навыки вашего сообразительного друга, если он или она ранен на стене.

ОТДАЙТЕ И ПРИНИМАЙТЕ

Не существует единого центра для изготовления якоря, и, в действительности, ни один якорь не идеален.В лабораторных условиях вы можете в конечном итоге построить идеальный якорь, но в полевых условиях слишком много переменных. Например, фиксированная шестерня будет иметь неизвестную прочность (ржавчина? Не ослабило ли замораживание / оттаивание этот штифт? Насколько прочна выцветшая лямка?). Кулачок из гранита может удерживать Mack Truck, но кулачок из песчаника может пробить мягкую породу. Даже самая лучшая из различных уравновешенных систем не может быть уравновешена на 100 процентов — всегда где-то будет провисание, а степень растяжения шнура, веревки и стропы будет разной, что накладывает разные нагрузки на разные части.

Понимание ограничений якорей сделает вас осторожным скалолазом, который всегда стремится к совершенству якоря. Имея это в виду, вы будете постоянно настраивать свою систему, чтобы максимально использовать то, что у вас есть, поэтому вам нужно знать множество способов сделать якоря и понимать принципы, которые делают якорь, которым вы можете доверять. жизни вашего партнера.

ПРАВИЛА

Правила создания ведущей или верхней якорной станции одинаковы: оба всегда должны быть SERENE .

S = ТВЕРДЫЙ

Каждая часть анкера достаточно прочна, чтобы самостоятельно удерживать весь груз.

E = ВЫРАВНИВАЕМЫЙ

Каждое размещение анкера должно нести нагрузку, равную нагрузке на другие места размещения. Вы будете использовать стропы, пришитые цепи, веревку или корделет, чтобы отрегулировать расстояния от каждого места размещения до «эталонной точки», чтобы каждое место размещения выдерживало одинаковую нагрузку при растяжении.

R = ИЗБАВИТЕЛЬ

Не менее двух шестеренок.На спортивных восхождениях это обычно два болта, но на маршрутах с снаряжением часто бывает три места, а то и больше. Никогда полагаться на единственный якорь. Удвойте все ключевые компоненты. Даже уравновешенный якорь — это катастрофа, если вы закрепите основную точку всего одним карабином, и этот карабин ломается. Удвойте все важные стропы и укрепите свой анкер, поместив не менее двух кулачков или гаек.

E = ЭФФЕКТИВНЫЙ

Якорь должен быть простым, чтобы его можно было легко осмотреть, и на его изготовление уйдет не больше времени.

NE = БЕЗ РАСШИРЕНИЯ

Если деталь выходит из строя, анкерная стропа на этой детали не допускает падения, что приведет к ударной нагрузке на оставшиеся места размещения.

Типы анкеров

АМЕРИКАНСКИЙ ТРЕУГОЛЬНИК СМЕРТИ

Грубый метод соединения двух или более анкеров состоит в том, чтобы закрепить их все в петле стропы. На первый взгляд «Американский треугольник смерти» может показаться прекрасным, но если один якорь выйдет из строя, обрушение треугольника сотрясает уцелевший якорь с силой до тонны. Не используйте Американский треугольник смерти .

Не используйте Американский треугольник смерти!

В тех редких случаях, когда вы вынуждены использовать эту конфигурацию из-за того, что она закреплена на якоре (обычно на старых стационарных спусковых станциях), Убедитесь, что стропа как минимум сложена вдвое, и, если можете, подтяните якорь. Пример, который мы здесь показали, особенно плох, потому что шнур пропущен через крючки для болтов. Это обычная ситуация на старых спусковых станциях, где первые альпинисты экономили на карабинах (может, им не хватало).Не следуйте их примеру: никогда не протягивайте веревку, стропу или шнур прямо через подвеску для болтов. Острый радиус вешалки позволяет разрезать нейлон. Всегда используйте карабины для соединения нейлона с металлом.

СДВИГ X

Когда вы берете стропу, слегка поверните ее и закрепите через поворот, который вы создаете Sliding X, распространенный, простой и очень эффективный метод выравнивания двух анкеров, который имеет дополнительное преимущество, заключающееся в саморегулировании при изменении угла нагрузки .Тем не менее, делать это не рекомендуется. Одиночная стропа не является дублирующей, и если одна из точек крепления выходит из строя, оставшаяся часть подвергается ударной нагрузке до двух тонн, в зависимости от расстояния между двумя анкерами.

УЛУЧШЕННОЕ РАЗДВИЖЕНИЕ X

Завяжите петлю сверху с обеих сторон стропа или шнура над крестиком X, и вы резко уменьшите потенциал ударной нагрузки.Компромисс: чем ближе вы завязываете узлы сверху к X, тем больше вы уменьшаете способность системы к выравниванию. Несмотря на это ограничение, Improved X — хорошая альтернатива, когда у вас мало строп. Это также хороший метод для уравновешивания профессионального поводка и уравновешивания двух якорей, которые, в свою очередь, вплетены в страховку с корделетным снаряжением.

CORDELETTE — Стандартный уравнительный анкер

Для простоты, избыточности, простоты использования и низкопотенциальной ударной нагрузки корделетт является одним из стандартов выравнивающих анкеров.Корделет — это специальная 9-футовая петля из 7- или 8-миллиметрового шнура, обычно связанная двойной рыболовной петлей. Многие компании производят готовые корделеты различной длины с зашитыми концами узлов, чтобы их нельзя было развязать. Чтобы использовать, (1) закрепите каждый якорь в петле, потяните корделет между каждым якорем, соберите их в ровную точку и (2) свяжите их вместе петлей в форме восьмерки. Петли, образованные восьмеркой, являются силовой точкой. Суть правильной установки корделета — это угадать направление, в котором будет установлен якорь.Например, если вы знаете, что якорь будет загружен слева, привяжите корделет так, чтобы точка питания находилась слева. Поскольку корделет уравнивает только в одном направлении, вам нужно сделать это правильно. Угадайте неправильно, и только одна часть выдержит всю тяжесть груза.

Правильно установленный корделет уравняет якоря; при выходе из строя одной точки ударная нагрузка будет минимальной.

ПРИМЕЧАНИЕ: ШИРОКИЕ УГЛЫ = УМНОЖЕНИЕ НАГРУЗКИ

При использовании любого анкера сохраняйте угол, образованный соединительными стропами, как можно более острым.Когда стропы образуют широкие «крылья», как вы видите на этой иллюстрации, нагрузка на каждый анкер увеличивается в разы, поскольку части тянутся друг к другу, создавая как внутреннюю, так и нисходящую нагрузку. Когда угол, образованный стропами, составляет 60 градусов, нагрузка на каждый уравновешенный анкер составляет 58 процентов. Увеличьте этот угол до 90 градусов, и нагрузка на каждый анкер увеличится до 70 процентов. Поднимитесь на 150 градусов, реалистичный сценарий, если якоря соединены короткими стропами, и нагрузка на каждый якорь может достигать 200 процентов!

Идеален угол 60 градусов или меньше.Достичь такого угла можно с помощью длинных строп или длинного соединителя корделетного типа.

СЦЕПКИ, СТРОПЫ И ВЕРЕВКА

Соединение анкера , когда у вас нет строп или когда стропы — это все, что у вас есть, не идеально. Эти методы «старой школы» стали хитом с тех пор, как было изобретено лазание, но всегда предпочтительнее современные системы, такие как корделет и квадроцикл.

(1) Зубчатое крепление веревки к анкерам особенно слабое.Эта система вообще не уравнивает. Если один якорь выйдет из строя, оставшийся якорь подвергнется ударной нагрузке.

(2) Связывание восьмерки на выступе и продев петли через якоря, хотя и быстрое и легкое, имеет тот же недостаток, что и американский треугольник смерти: если один якорь выходит из строя, другой подвергается ударной нагрузке.

(3) Использование строп различной длины для выравнивания анкера может быть прекрасным, но маловероятно, что ваши стропы будут точно такой длины, чтобы полностью выровнять анкеры.В нашем примере длины строп близки, но из-за того, что левые стропы короче, их анкер будет принимать на себя более половины нагрузки — типичный реальный результат. Этот якорь также показан с неблокирующимися карабинами, еще один запрет.

ЦЕПИ ПОЛОСЫ

Пришитые петли на гирляндной цепи кажутся простым инструментом для установки выравнивающего якоря. Никогда не используйте гирляндную цепь для установки якоря. Петли не предназначены для безопасной ловли поводка или падения с веревки. Если вы наберете гирлянду, швы, разделяющие петли, могут вырваться из лямки. Однако все в порядке. использовать гирляндную цепь для вспомогательного лазания.

Читать Climb Safe: Daisy Chain Dangers

ПЕРСОНАЛЬНЫЕ АНКЕРНЫЕ СИСТЕМЫ, АНКЕРНЫЕ ЦЕПИ И УРАВНИВАТЕЛИ

Многие компании производят сшитые стропы, похожие на ромашковые, но принципиально разные, потому что вместо сшитых карманов, как ромашковая цепочка, которая, как только что отмечалось, может порваться, они имеют небольшие индивидуально сшитые петли, которые соединяются как звенья цепи .Каждое звено является страховочным, и оно предназначено для использования в такелажных страховках и для привязки к якорю.

Часто называемые «персональными якорными системами» или PAS, эти стропы — вам понадобятся две — удобные приспособления для использования на маршрутах с несколькими якорями и для крепления к спусковым станциям. Есть как минимум два типа: один для подключения к якорю, а другой, обычно более длинный, которые вы используете для установки и выравнивания якоря. Резервные, эффективные и уравновешенные системы PAS удовлетворяют требованиям, пока нагрузка находится между анкерами.Когда нагрузка находится на одной стороне, один якорь получит более 50 процентов.

Система ссылок PAS легко настраивается, что является одним из ее преимуществ.

Отлично, пока нагрузка находится между анкерами.

PAS с третьим якорем, включенным в систему.

Образованный угол слишком крутой. Удлинение обеих сторон PAS уменьшит увеличение нагрузки на якорь и потенциальную ударную нагрузку.

Боковая нагрузка приведет к тому, что один якорь получит дополнительную нагрузку и, возможно, всю нагрузку.

КВАДРАТ

Как следует из названия, Quad использует четыре нити корделета, чтобы обеспечить точки крепления для двух, трех или даже четырех анкеров, но чаще всего используется для соединения анкера, состоящего из двух частей, например, болтов.

Quad — это самовыравнивающаяся анкерная система, которая адаптируется к нецентральной нагрузке, что является преимуществом перед стандартным корделеттом. Квадроцикл быстро завязывается, работает в большинстве ситуаций и предоставляет отдельные точки крепления для страховщика и скалолаза, предотвращая их застревание в одной и той же основной точке.На маршрутах, где у вас закреплены примерно одинаковые станции, вы можете оставить Quad привязанным, что сделает его еще более эффективным.

Поскольку Quad представляет собой сдвоенный корделет, ему действительно не хватает досягаемости корделета, что является проблемой, если вы устанавливаете якоря для снаряжения там, где места размещения находятся далеко друг от друга, однако вы можете предвидеть это, сделав свой корделет на четыре-шесть футов длиннее, чем обычно.

Используйте две нити основной точки, чтобы закрепить себя, и две другие, чтобы закрепить партнера.Если у вас есть страховочное устройство, которое работает в «Гиде режим »или устройство типа« вспомогательный тормоз », вы можете прикрепить устройство ко второй петле и страховать прямо с нее.

[Подробнее о Quad Anchor здесь]

Шаг 1: Чтобы связать четверку, начните с корделета (завязанного петлей с помощью двойного изгиба рыбака) и дважды оберните корделетт.

Шаг 2: Обвяжите оверхенд на выступе с одной стороны. Этот узел будет служить редуктором ударной нагрузки.Возможно, вам придется повозиться с его позицией.

Шаг 3: Обвяжите перемычку на выступе с другой стороны, которая также служит для уменьшения ударной нагрузки.

Шаг 4: Закрепите анкер и разделите четыре петли мастер-точки на две.

---

Next How to Lead Climb

Защита от повторного посещения

Анкерные изделия — Bolt Depot

Анкерные изделия
Анкеры-шпильки с гайками и шайбами Анкеры-шпильки, также известные как клиновые анкеры, представляют собой цельные распорные болты с универсальными хомутами для надежного крепления в камне или твердом бетоне.Анкеры-шпильки поставляются с гайками и шайбами. Нержавеющая сталь 18-8 Стальной сплав, устойчивый к коррозии. Самая распространенная нержавеющая сталь для общего оборудования. Нержавеющая сталь 316 Марка нержавеющей стали с высокой коррозионной стойкостью.Идеально подходит для соленой воды и хлорированной среды. Оцинкованная сталь Низкоуглеродистая сталь общего назначения. Оцинкованный для умеренной коррозионной стойкости. Горячеоцинкованная сталь Низкоуглеродистая сталь общего назначения.Горячее цинкование — это покрытие с очень хорошей коррозионной стойкостью. Подробности Скрыть подробности	Анкеры рукава Анкер для тяжелых условий эксплуатации для использования в кирпиче, камне, бетоне или блоке.Не требует прочного основного материала для установки. Подробности Скрыть подробности
Лаговые щиты Анкер средней грузоподъемности для использования в бетоне, кирпиче или растворе раствора. Используется со стопорным болтом. Литой цинковый сплав Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости. Подробности Скрыть подробности	Анкеры машинные винты Двухкомпонентный анкер с машинной резьбой для использования в камне, кирпиче или бетоне. Идеально подходит для неглубоких отверстий.Необходимо установить конец с резьбой по направлению к отверстию и закрепить на месте с помощью установочного инструмента (продается отдельно). Подробности Скрыть подробности
Забивные анкеры Анкер с машинной резьбой для тяжелых условий эксплуатации для бетона или камня. Анкер использует внутренний конус для расширения в отверстии и требует установочного инструмента (продается отдельно).Идеально подходит для накладных расходов. Установите обжатый конец по направлению к отверстию. Подробности Скрыть подробности	Двойные расширительные втулки Двустороннее расширение, обеспечивающее контакт по длине отверстия. Используется в бетоне, блоке, камне и кирпиче. Анкер устанавливается путем затяжки крепежного винта или болта.Установите конец с резьбой анкера по направлению к отверстию. Литой цинковый сплав Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости. Подробности Скрыть подробности
Шурупы по бетону Используется в бетоне, кирпиче или блоке.Быстрый и простой способ крепления в легких и средних условиях. Требуется пилотное отверстие, и для простоты установки рекомендуется перфоратор. Подробности Скрыть подробности	Пружинные крылья Подпружиненный анкер, который складывается для установки через предварительно просверленное отверстие.Используйте крепежные винты. Пройдя через отверстие, крыло снова открывается. Сначала проденьте винт в устанавливаемый объект. Крыло упадет, если вывинтить винт. Подробности Скрыть подробности
Пластиковые анкерные болты Эти анкеры при вдавливании расширяются внутри отверстия для надежного захвата.Просверлите отверстие того же размера, что и анкер. Несъемный. Подробности Скрыть подробности	Конические анкеры Пластиковые анкеры для винтов для листового металла. Подробности Скрыть подробности
Snaptoggle® А анкер отечественного производства Toggler®.Несъемный анкер, обычно используемый для пустот, таких как гипсокартон и кирпичный блок. После установки, якорь закреплен на месте с помощью металлического крыла и нейлоновых стопорных шайб. Используется с крепежными деталями с машинной резьбой (продается отдельно). Подробности Скрыть подробности	KapToggle® Импортный несъемный анкер , обычно используемый для пустотелых пространств, таких как гипсокартон и кирпичный блок.После установки, якорь закреплен на месте с помощью металлического крыла и нейлоновых стопорных шайб. Используется с крепежными деталями с машинной резьбой (продается отдельно). Подробности Скрыть подробности
Самосверлящие анкеры для гипсокартона Самосверлящие пластиковые анкеры, используемые в гипсокартоне с винтами для листового металла.Самосверлящие анкеры из литого под давлением цинкового сплава могут быть просверлены в шпильки. Нейлон 6/6 Нейлон общего назначения, который часто используется в крепежных изделиях для защиты от коррозии. Литой цинковый сплав Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости. Подробности Скрыть подробности	Анкеры-шурупы Этот анкер сделан из свинца и может использоваться с шурупами для дерева или шурупами для листового металла. Подробности Скрыть подробности
Анкеры для пустотелых стен Анкеры для полых стен, часто называемые «болтами Молли», используются для легкого анкерного крепления в гипсокартоне или других полых стенах. Винт можно вынуть и снова вставить, но сам якорь удалить нельзя. Подробности Скрыть подробности	Анкеры с гвоздями Эти несъемные анкеры расширяются внутри отверстия при вбивании гвоздя, подобного штифту, для надежного захвата. Нейлон со стальной булавкой Твердый пластик, который часто используется из-за его коррозионной стойкости.Приводной палец из оцинкованной стали. Литой под давлением цинковый сплав со стальным стержнем Сплав, состоящий примерно на 95% из цинка, легированного алюминием, медью и другими элементами для хорошей коррозионной стойкости.Приводной палец из оцинкованной стали. Подробности Скрыть подробности
Анкерные болты с гайками и шайбами L-образных анкеров, закладываемых в бетон при заливке. Подробности Скрыть подробности

Допуски анкерных болтов | Для Construction Pros

Смещение анкерных болтов происходит, когда измеренное отклонение или отклонение от указанного местоположения или совмещения превышает указанный строительный допуск. Чтобы избежать задержек с графиком и затрат, связанных с смещением анкерных болтов, вы должны понимать, по каким допускам будет оцениваться ваша работа, и предпринять необходимые действия для размещения, выравнивания и закрепления анкерных болтов.

Стандартные допуски

В бетонной и сталелитейной промышленности предусмотрены допуски на анкерные болты. К сожалению, допуски несовместимы. Допуски, предоставленные Американским институтом стальных конструкций (AISC), являются более строгими, чем допуски анкерных болтов, предоставленные Американским институтом бетона (ACI).

Для стального подрядчика раздел 5 спецификаций ссылается на AISC 303 «Кодекс стандартной практики для стальных зданий и мостов», а раздел 3 спецификаций для подрядчика по бетону обычно ссылается на ACI 117 «Спецификации допусков для бетонных конструкций и материалов». ^{( 1,2 )} Несмотря на то, что архитектор / инженер должен прояснить и устранить эти различия в допусках, бетонные подрядчики иногда участвуют в строительных спорах из-за несовместимых допусков.

Как показано в Таблице 1 и на Рисунке 1, допуски AISC устанавливают пределы отклонений между центрами любых двух болтов в группе (позиция 1) , осевыми линиями групп болтов (позиции 2 и 4) и центрами анкеров группа болтов из столбцов (позиция 5) .ACI 117 указывает только отметку (позиция 3) и допуск расположения для осевой линии отдельных анкерных болтов (позиция 6) . Как показано для (позиция 7) , AISC имеет очень строгий или нулевой допуск по отвесу для болтов, тогда как ACI не указывает допуск по отвесу. Единственный совместимый допуск между AISC и ACI — это верхняя отметка болтов (позиция 3) . Допуски AISC в сочетании с отверстиями увеличенного диаметра в опорных плитах гарантируют, что стальную конструкцию можно легко установить без изменения конструкции.

Чтобы анкерные болты удовлетворяли допускам AISC и ACI, по заявлению Suprenant и Malisch анкерные болты должны располагаться в пределах ± 1/16 дюйма от их указанного местоположения. ⁽³⁾ Допуск ± 1/16 дюйма нереален и недостижим. Поэтому подрядчикам по бетонным работам важно понимать, какие допуски применяются к бетонным работам — допуски AISC или ACI? AISC рекомендует, чтобы раздел 3 спецификаций требовал установки анкерных болтов в соответствии с «Кодексом стандартной практики» AISC 303. ⁽⁴⁾ Даже используя фанерные или стальные шаблоны для размещения, выравнивания и закрепления анкерных болтов, маловероятно, что подрядчик по бетону сможет удовлетворить допускам AISC, указанным в таблице 1. Допуски AISC слишком строгие для стандартных методов установки анкерных болтов.

Используя рекомендуемые отверстия пластины припуска базовых AISC в анкерных болтах и ​​допуски ACI должна обеспечить легкое возведение стальной конструкции, не изменяя структуру 1, 1-1 / 4, 1-1 / 2, 1-3 / 4, 2 и 2 Болты диаметром 1/2 дюйма.Однако это может быть не так для болтов диаметром 3/4 и 7/8 дюйма. ⁽³⁾ Как показано в таблице 2, рекомендованные AISC диаметры отверстий увеличенного размера для болтов 3/4 и 7/8 дюйма слишком малы по сравнению с размерами отверстий увеличенного размера, предложенными ACI. ^(3,5)

Бетонные подрядчики редко контролировать размер отверстий опорной плиты. Поэтому не полагайтесь на отверстия увеличенного диаметра, чтобы уменьшить смещение анкерных болтов. Всегда соблюдайте осторожность при установке, выравнивании и закреплении анкерных болтов, независимо от размера болта, но для болтов диаметром 3/4 и 7/8 дюйма может потребоваться дополнительная осторожность.

Где и как измерить

Допуски на анкерные болты усложняются сложностью точного измерения расположения отдельных анкерных болтов или их групп. Стандартной практикой является размещение анкерных болтов по верху бетона. Однако расположение анкерных болтов обычно проверяется измерением до верха болта. Если анкерный болт установлен не идеально вертикально, верхняя часть болта не будет такой же, как вдоль бетона.Для наклона болта 5 градусов и выступа болта 6 дюймов разница между положением болта, измеренным от верха болта и верха бетона, может составлять до 1/2 дюйма. ⁽³⁾

Как показано в Таблице 1, допуски измеряются от центров анкерных болтов (отдельных или групп) и осевых линий болтов. Использование этих точек измерения требует оценки центров, которые вносят больше ошибок измерения и неопределенностей. Также точность расположения анкерного болта зависит от точности рулетки и разметки или опорных линий.Чтобы повысить точность макета, составьте план, где и как измерять, и дважды проверьте свои макеты.

Как установить, выровнять и закрепить анкерные болты

Используйте один или два шаблона анкерных болтов, надежно прикрепленных к опалубке, чтобы расположить, выровнять и закрепить анкерные болты. Деннис Пуринтон из компании Purinton Builders, Inc., расположенной в Ист-Гранби, штат Коннектикут, изготавливает шаблоны анкерных болтов из фанеры в магазине, как показано на фото 2. Пуринтон говорит, что просто важно отметить выравнивание шаблона относительно фундамента при измерении и сверлении болта отверстия в правильном месте.Для правильной работы шаблона используйте по две гайки на болт с зажатым между ними шаблоном.

Для высоких выступов болтов и для минимизации отклонений анкерных болтов от отвеса используйте два шаблона. Нижний шаблон должен быть расположен близко к бетону, а верхний шаблон — рядом с верхом анкерных болтов. Как и в случае с одним шаблоном, используйте по две гайки на болт каждого шаблона.

При необходимости переместите стальную арматуру, которая мешает расположению или выравниванию анкерных болтов.Если арматура не может быть перемещена или не будет соответствовать допускам после перемещения, обратитесь к архитектору / инженеру. Убедитесь, что шаблоны достаточно жесткие, чтобы не отклоняться и надежно прикрепить шаблоны к опалубке. После установки еще раз проверьте расположение и соосность анкерных болтов.

Устранение смещения или перекоса анкерных болтов

Конечно, вид ремонта зависит от того, насколько смещен анкерный болт или группа болтов или насколько смещен отдельный болт.Ниже приведены некоторые варианты ремонта для различных условий:

а) Для анкерных болтов неуместных менее чем на один диаметр болта, поле резки, чтобы увеличить или слот соответствующих отверстий в стальной плите основания является лучшим вариантом.

b) Для анкерных болтов, смещенных более чем на один диаметр болта, подумайте о том, чтобы отрезать смещенные болты, просверлить новые отверстия в правильном месте и установить новые анкерные болты с эпоксидной смолой. Сверление новых отверстий может быть затруднено из-за существующей стальной арматуры, и арматуру не следует резать без разрешения архитектора / инженера.Вместо сверления новых отверстий и заливки новых анкерных болтов эпоксидной смолой рассмотрите возможность приваривания нового болта сбоку от выступающей заглушки. ⁽⁶⁾

c) В зависимости от ситуации, возможно, удастся отрезать опорную пластину от колонны и установить новую опорную пластину, которая вмещает смещенные анкерные болты.

d) Для Разрегулированного или изогнутых анкерных болтов (Фото 3) , что не позволит базовой пластине для установки над болтами, рассмотреть сгибая болты на место.Отколите бетон, чтобы получился S-образный изгиб, и согните болт в холодном состоянии. Как правило, холодную гнуть нужно только для болтов класса 36, а угол изгиба должен быть ограничен 45 градусами или меньше. Болты диаметром примерно до одного дюйма можно гнуть в холодном состоянии, а болты более одного дюйма можно нагревать в соответствии с указаниями архитектора / инженера, чтобы облегчить изгиб. После изгиба болты следует проверить на наличие трещин. При необходимости болты можно испытать под нагрузкой для проверки прочности на разрыв.

Все способы перемещения, перегруппировки анкерные болты или базовые модификации пластины требуют одобрений архитектора / инженера.Свод федеральных правил, 29-CFR Глава XVII, раздел 1926.755 (B), касающийся устойчивости монтажа колонны, гласит:

a) Анкерные стержни (анкерные болты) не должны ремонтироваться, заменяться или модифицироваться в полевых условиях без одобрения зарегистрированного инженера-строителя проекта.

b) Перед установкой колонны контролирующий подрядчик должен предоставить письменное уведомление монтажнику стальных конструкций, если производился ремонт, замена или модификация анкерных стержней (анкерных болтов) этой колонны.

В заключение, убедитесь, что понимаете, какие допуски анкерных болтов применяются к вашей работе, используйте одинарные или двойные шаблоны с двойными гайками для позиционирования, выравнивания и закрепления анкерных болтов. Перед укладкой бетона еще раз проверьте правильность расположения и соосности анкерных болтов.

Список литературы

1. AISC 302-10 Кодекс стандартной практики для стальных зданий , Американский институт стальных конструкций (AISC), 14 апреля 2010 г., www.aisc.org
2. ACI 117-10 (повторно утверждено в 2015 г.) Спецификации допусков для бетонных конструкций и материалов и комментарий , Американский институт бетона (ACI), 2015 г., www.
   Как пользоваться анкерными болтами: видео и советы по установке анкеров
