Калькулятор угла уклона пандуса

Калькулятор для пандуса

В соответствии с СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001» максимальный перепад высот для установки пандуса не должен превышать 6,0 м, а уклон одного марша пандуса — не более 1:12,5 (80‰). В стеснённых условиях допускается увеличение уклона до 1:10 (100‰).

Соотношение	Проценты (%)	Промилле (‰)	Градусы (°)
1:33	3%	30‰	1,7°
1:20	5%	50‰	2,9°
1:12,5	8%	80‰	4,8°
1:10	10%	100‰	5,7°

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в миллиметрах. Нажмите кнопку «Рассчитать». Соответственно, длина наклонной площадки рассчитывается в миллиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения»

Продольный уклон марша пандуса	Длина одного марша пандуса, м,не более	Суммарная длина наклонных поверхностей пандуса, м, не более
От 30 до 40 ‰ (от 1:33 до 1:25) (включительно)	15	110
От 40 до 50 ‰ (от 1:25 до 1:20) (включительно)	12
От 50 до 60 ‰ (от 1:20 до 1:16,7) (включительно)	9
От 61 до 80 ‰ (от 1:16 до 1:12,5) (включительно)	6	36
П р и м е ч а н и я Не допускаются марши пандуса с продольным уклоном более 80 ‰ (1:12,5). В стесненных условиях допускается увеличение уклона марша пандуса до 100 ‰ при длине его наклонных плоскостей до 5,0 м, при этом передвижение людей на кресле-коляске должно быть с помощью сопровождающих лиц.

Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.

Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе. Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам. Как результат — недоступность для людей с ограничениями.

Нормативы для пандусов 2023

По нормативам СП 59. 13330.2020 (с учетом вступивших в силу изменений 01 июля 2021 года) пандус должен иметь следующие характеристики:

Список документации, рекомендуемой к ознакомлению:

СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.
ГОСТ Р 51261-2022 содержит технические требования к стационарным опорным устройствам.
СП 30-102-99 содержит требования к входной площадке.
СП 59.13330.2020 содержит предписания по доступности зданий и сооружений для маломобильных групп населения

Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем/спуск получается в разы выше. Угол наклона — это соотношение длины к высоте подъема.

Запомните При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.

Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:

При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).
Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать разворотную площадку или площадку отдыха.

Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
Поверхность пандуса должна быть нескользкой текстурой.
Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.

Поручни для пандуса

В начале и конце поручни должны быть длиннее на 300 мм и иметь закруглённую форму.
Верхний поручень расположен на высоте 900 мм.
Расстояние между поручнями 900-1000 мм.
Перила должны быть круглого сечения с диаметром от 30 до 50 мм.
Начало и конец маркируются предупредительными полосами.

Нижний поручень должен быть на высоте 700 мм.
По продольным краям марша пандуса следует устанавливать бортики высотой не менее 0,05 м.
Покрытие пандуса должно обладать противоскользящим эффектом.
Минимальное расстояние от гладкой стены 45 мм, от неровной 60 мм.
Поручни с внутренней стороны не должны прерываться.
Поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки.

Если пандус изначально соответствует всем строительным параметрам, то его можно оснастить необходимыми дополнительными устройствами при их отсутствии:

Опорными поручнями. Расстояние между поручнями пандуса одностороннего движения должно быть в пределах 0,9-1,0 м, чтобы инвалид-колясочник мог на них подтянуться. Также для удобства и безопасности хвата поручни должны иметь закругленную форму и выступать на 300 мм от края.

Контрастной тактильной разметкой (для незрячих и слабовидящих людей). Разметкой следует обозначать сами поручни и подстилающую поверхность. С внутренней стороны поручней можно приклеить тактильные наклейки для обозначения начала и конца препятствия.

Если пандус изначально не соответствует конструкторским параметрам в соответствии со сводами правил, то его следует демонтировать, а на его месте организовать доступный пандус.

Вопросы по адаптации
Автопарковка для МГН
Адаптация тротуаров для незрячих
Адаптация лестниц для МГН
Адаптация входной группы
Адаптация холла в помещении
Адаптация санузела для незрячих
Адаптация лифтов для МГН

НАШЕ ПРЕИМУЩЕСТВО — ДОЛГОЛЕТНИЙ ОПЫТ и КАЧЕСТВО!

Как рассчитать длину пандуса?

Проектирование пандуса и его расчет

Проектирование технологии разработки котлована экскаватором, оборудованным прямой лопатой, следует начать с предварительного определения места расположения и размеров пандуса (рисунок 3.

1), который представляет собой наклонную траншею для въезда экскаватора, автосамосвалов и других машин на дно котлована. Проходкой пандуса обеспечивают вскрытие массива грунта, или подход к его выемке из котлована.

Место расположения пандуса принимают, исходя из условий строительной площадки, общего направления движения уличного транспорта, а также целесообразной последовательности выемки массивов грунта из котлована. Для разработки котлована большой длины рационально пандус располагать в средней зоне одной из длинных сторон. Такая схема вскрытия позволяет начать выполнение последующих процессов нулевого цикла после разработки первой половины котлована. При больших объемах выемки, когда в работу включают два и более экскаваторов, следует организовать несколько въездов. При средних объемах выемки, средней длине котлована въезд чаще всего выполняют с торца — в середине торцевой части или вдоль одной из длинных сторон.

Часть вторая

— техническая, про моделирование уклонов в 3D программах (ArchiCAD и SketchUp)

Часть третья — практическая, примеры из жизни

Время от времени приходится иметь дело с уклонами вообще, и пандусов в частности. «Один к шести», «один к двенадцати», десять процентов, восемь процентов и т.п. Что это? Теоретически это мы разобрали ранее, но хотелось бы знать, как это выглядит в натуре, чтобы понимать как будет «работать» то, что начертишь. В чём разница для «пользователя»? О чём говорят цифры: полого это или круто, удобно или неудобно, и насколько одно отличается от другого? Пандусы В СНиПе 31-06-2009 «Общественные здания и сооружения» (п. 5.6) по поводу уклонов пандусов говорится:

Уклон пандусов на путях передвижения людей не должен превышать:

внутри здания, сооружения — 1:6; снаружи — 1:8; на путях передвижения инвалидов на креслах-колясках, в том числе в стационарах лечебных учреждений — от 1:10 до 1:12.На фото ниже представлены пандусы внутри здания с указанными уклонами — 1:6 и 1:12. Сразу видно, что 1/6 круче, чем 1/12. Заметно круче.

Посмотрели, теперь опишем физические ощущения от ходьбы по данным пандусам, и начнём с малого уклона.

1/12Он же 8% (i=0,08), он же 4,8°. Это максимально допустимый уклон пандуса для инвалидов, согласно

СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения», раздел «Лестницы и пандусы»
п.3.29 Максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м при уклоне не более 8 %.Стоит отметить, что там же, в разделе «Участки и территории» указана меньшая цифра:

3.3 Продольный уклон пути движения, по которому возможен проезд инвалидов на креслах-колясках, как правило, не должен превышать 5 %То есть уклон вне зданий должен быть более пологим. Почему так? Условиями из пункта 3.29 вводятся ограничения в виде перепада высот (0,8 метра) и максимального уклона (8%). При данных условиях максимальная длинна горизонтальной проекции пандуса составит 9,6 метра. В п.3.3 таких ограничений нет, а значит длина может быть любой. Важно, что на удобство перемещения по наклонной плоскости влияет не только величина уклона, но и длинна наклонной поверхности. Поэтому, чем больше длина пандуса, тем меньше должен быть уклон. Даже крутой уклон, преодолеваемый за один шаг, может восприниматься легче, чем более пологий, но продолжительный. Дальнейшие примеры наглядно продемонстрируют, что такое 8% без ограничения длины. Мало не покажется.

Подъём Переход от ровной поверхности к наклонной почти не заметен, но примерно на шестом шаге инерция горизонтального движения заканчивается, и начинает ощущаться лёгкий подъём.

Спуск С первого шага отчётливо ощущается изменение характера поверхности (наклон плоскости). При каждом шаге чувствуется небольшой провал.

По ощущениям идти по нему не сложно, но шаг уже явно не такой как по ровной поверхности. Уже вполне отчётливо чувствуется уклон. Если он чувствуется для обычного пешехода, то думаю, что для человека на инвалидной коляске он ощутим очень даже. Подтверждением этого могут быть слова автора книги «Доступная среда глазами инвалида» Елены Геннадьевны Леонтьевой eleont:

Уклон поверхности до 5%, на мой взгляд, можно называть не пандусом, а просто изменением рельефа, выравниванием поверхности, пологим съездом, так как при таком уклоне инвалиду на коляске не требуется посторонняя помощь.

Уклон более 5% вызывает определенные трудности для инвалида на коляске, поэтому необходима установка поручней с двух сторон или помощь сопровождающего.

Архитекторы и проектировщики, имейте это в виду. Если есть возможность заложить в проект более пологий пандус – делайте обязательно. 1/16 (6%) – хорошо, 1/18 – замечательно, 1/20 (5%) – просто великолепно! Прислушайтесь к мнению людей в инвалидной коляске, и не дай нам Бог оказаться на их месте.

Интересно, что при уклоне 1/12 (8%) перепад высоты на один шаг (60 см) составляет 5 см. В нормах тоже фигурируют 5 см.

СНиП 31-06-2009 «Общественные здания и сооружения», п.5.9. В полу на путях движения не допускаются перепады высотой менее трех ступеней (при высоте ступеней не менее 0,12 м) и пороги выше 0,05 м.или

СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений», п.6.24. В селитебных районах, в местах размещения домов для престарелых и инвалидов, учреждений здравоохранения и других учреждений массового посещения населением следует предусматривать пешеходные пути с возможностью проезда механических инвалидных колясок. При этом высота вертикальных препятствий (бортовые камни, поребрики) на пути следования не должна превышать 5 см; не допускаются крутые (более 100‰) короткие рампы, а также продольные уклоны тротуаров и пешеходных дорог более 50‰. На путях с уклонами 30 — 60‰ необходимо не реже чем через 100 м устраивать горизонтальные участки длиной не менее 5 м.По моим наблюдениям перепады высотой до 4 см при движении практически не замечаются. А вот 5 см это та крайняя высота, которая уже слабо, но ощущается как препятствие. Его еще явно не переступаешь, но уже нога движется иначе. Колено приподнимается чуть выше, чем при ходьбе по ровной поверхности, и стопа как бы переносится над препятствием.

Почему это так, в какой-то мере можно объяснить тем, что

«центр тяжести тела во время Х. совершает движения во всех трёх плоскостях. По вертикали амплитуда его перемещений достигает 4—5 см»— М.: Советская энциклопедия 1969—1978 В связи с этим любопытным представляется, что СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» требует в местах пересечения тротуаров с проезжей частью высоту не более 4 см.

3.4 Высота бортового камня в местах пересечения тротуаров с проезжей частью, а также перепад высот бордюров, бортовых камней вдоль эксплуатируемых газонов и озелененных площадок, примыкающих к путям пешеходного движения, не должны превышать 0,04 м.Скорее всего, что в данном случае такая цифра вытекает из возможности колеса коляски преодолевать такие перепады высот, а не из-за особенностей ходьбы пешеходов. Хотя Елена Геннадьевна, в своей книге, даёт такой комментарий по этому поводу:

В России почему-то считается, что все инвалиды без исключения могут без проблем преодолеть перепад в 4 см. На самом деле это не так. В международной практике максимально допустимая высота перепада уровней составляет не более 1,3–1,5 см.Леонтьева Е.Г. Доступная среда глазами инвалида: научно-популярное издание. – Екатеринбург: «БАСКО», 2001. – с.37.

Тем не менее такая норма на руку и пешеходам, так как обеспечивает для них постоянство ритма ходьбы, а значит и её удобство и комфорт.

1/6Он же 17% (i=0,17), он же 9,5°. Это предельный, максимально допустимый, уклон пандуса для передвижения людей внутри здания, согласно

СНиП 31-06-2009 «Общественные здания и сооружения» п.5.6, который уже воспринимается «горкой». Круче делать нельзя.

Подъём С первого шага ритм и характер ходьбы меняется — скорее поднимаешься, чем идёшь вперёд. Скорость заметно падает. Шаг короче обычного, тело наклоняется вперёд, чувствуются усилия толчковой ноги. Для придания телу дополнительной динамики в работу включаются руки. Идти по нему не легко, есть ощущение, что по лестнице перемещаться легче. Может быть просто это связано с непривычностью движений, а не с количеством прилагаемых усилий.

Спуск Чувствуется «тянущая» вперёд сила, для противодействия которой корпус тела отклоняется назад. При каждом шаге но́ги пружинят, и прилагаются усилия для гашения силы ускорения. Иначе шаг легко может перейти в бег.

Дороги Выше был показан уклон 8% (1/12). Но это было внутри здания, а теперь рассмотрим его снаружи.

Подходящие параметры есть у дороги и тротуаров по пр.Ватутина (от ул.Костюкова до ул.5 Августа), где

на перекрёстке пр.Ватутина-ул.Костюкова

, в направлении центра города, установлен знак 1.13 «Крутой спуск» с указанным уклоном 9%.

Думаю, что те, кто тут проходил или проезжал уклон этот маленьким не назовут Как известно, знак указывает лишь угол между началом и концом участка дороги, а в этом промежутке, в каждый отдельный момент, угол может быть разным. Что и показали натурные замеры. Уклон 9% соответствует лишь участку дороги от перекрёстка пр.Ватутина-ул.5 Августа до пешеходного моста. Дальше, до пересечения с ул.Костюкова, уклон равен 8%.

Длина участка с уклоном 8-9% около 250 метров. Не всякий велосипедист осиливает такой подъём, многие идут пешком.

8% Спуск и подъём Спуск не вызывает особых трудностей, а ощущения при ходьбе были описаны выше. Длительный же подъём, при таком уклоне, даётся не легко. Во время подъёма чувствуется как переставляются ноги, примерно так же, как по лестнице. Обращаешь на это внимание. Мышцы спины начинают выделять тепло. К концу подъёма наблюдается учащённое сердцебиение, увеличивается глубина дыхания и ощущается напряжение мышц ног, в особенности икр.

Если продолжить идти по пр.Ватутина в сторону центра, то на пути встретятся участки с уклонами 5, 7 и 4%

7%Близко по ощущениям к 8%, но немного легче. Ещё нет глубокого дыхания, учащённого сердцебиения и взмокшей спины. Лёгкий вариант 8%.

5%Спуск лёгкий, но перемещение уже не совсем «свободное», как при ходьбе по ровной поверхности.

При подъёме чувствуется слабое, еле заметное, приложение усилий, преодоление. Дыхание держится в «нормальном» режиме.

Выводы Уклон поверхности до 4% включительно не имеет каких-либо существенных различий с ходьбой по горизонтальной поверхности. 5% представляется граничным значением, при котором уже начинают появляться лёгкие изменения в характере ходьбы. Ещё двигаешься без затруднений, но уже различается наклон поверхности. Уклоны больше 5% меняют режим ходьбы, и чем больше уклон, тем изменения заметнее. От величины уклона поверхности зависит расстояние, которое можно пройти без утомления. Чем больше уклон, тем меньше расстояние. Например, при уклоне 2% пройти 1-2 километра не составит труда, а если уклон 8%, то можно запыхаться уже на 150 метрах (при подъёме).

Для объяснения этого можно вспомнить то, что удалось найти по механике ходьбы. Для демонстрации движения человека по наклонной плоскости, я использовал картинку из статьи Адама Саммерса (Adam Summers) «The Biomechanist Went Over the Mountain», размещённой на сайте Natural History Magazine. Повторю её тут.

Данные и картинка © Natural History Magazine На ней показана последовательность движений человека при ходьбе по ровной поверхности (1), с уклоном 5°(~8%) (2) и уклоном 15°(~26%) (3). Белыми точками обозначено положение общего центра масс (ОЦМ) тела человека, который при ходьбе действует как груз на конце перевёрнутого маятника. Амплитуда перемещений ОЦМ по вертикали составляет 4-5 см, при этом бо́льшая часть энергии (около 65%), затраченной на изменение высоты ОЦМ, сохраняется. Ходьба по плоскости с небольшим уклоном увеличивает затраты энергии на работу маятника, и амплитуду перемещений ОЦМ (2). Часть энергии расходуется на тепло, выделяемое мышцами, а часть всё ещё остаётся для последующих шагов. Но когда уклон становится больше (3), то уже вся энергия тратится на один шаг (так же, как и при восхождении по лестнице).Отсюда можно вывести ориентировочную классификацию уклонов для пешеходной ходьбы на большие расстояния:

• идеальный 0-2%

• нормальный 2-4%

• допустимый 5-6%

• предельный 7-8%

всё что сверх 8% можно считать затруднительным с различной степенью тяжести.Таким образом, судя по мои субъективные впечатлениям, увеличение затрат энергии на работу маятника начинается с уклона 5%.

Разница между уклонами в 2% ощущается и различается кинестетически (т. е. суставами и мускулами в движении).

При больших отрезках одного уклона изменения даже в 1% могут быть визуально заметны.

Инструмент Для измерения уклонов использовал самостоятельно изготовленный прибор простой конструкции. Деревянная рейка длиной 1,10 метра (уж какая была), к которой прикреплён плотный картон (3 мм). На нём лист со шкалой и стрелка с грузиком. Можно в качестве стрелки использовать грузик подвешенный на нитке, но в таком случае придётся дольше ждать прекращения колебаний.

шкала уклономера в процентах pdf, svg Есть и второй, более современный и компактный, вариант — с помощью приложения Smart Protractor.

У него в настройках можно выставить показ измерений в радианах, градусах или процентах.

Неплохое приложение, но при измерении малых уклонов, из-за небольшой длины смартфона, точность может быть ±1%, а это многовато. В общем, использовать можно, но для качественного измерения нужно вначале точно откалибровать, а потом желательно сделать несколько замеров и сравнить их с показаниями механического уклономера. Это для понимания условий точного измерения (как держать смартфон, на что ставить, и т.п.)

На этом трилогия «Уклоны» завершен надо этого были:

Часть первая

— теоретическая, в которой разбираем, что такое уклон

Часть вторая

— техническая, про моделирование уклонов в 3D программах (ArchiCAD и SketchUp)

Напоследок скажу, что всё что описано выше не более чем личные впечатления. Мне это нужно, чтобы в процессе проектирования не только опираться на цифры из нормативных документов, но и иметь кинестетическое представление о них. Также буду признателен, если поделитесь своими впечатлениями, наблюдениями или дополнениями.© Gre-kow, 201. gre-kow.livejournal.com
При копировании активная ссылка обязательна

По причине повышенной актуальности проблем маломобильных групп населения, важными принципами в процессе возведения объектов жилого, а также социального фонда считаются следующие:

Обеспечение инвалидам равной доступности к зданиям различного назначения.
Выполнение предусмотренных требований к возведению объектов жилого, а также социального фонда, для повышения социализации населения с ограниченными физическими возможностями, содействию их полноценного участия в жизни общества.
Реализация масштабного проекта, который имеет название «Безбарьерный мир для людей маломобильной группы».

Все строительные нормы регламентированы законодательным актом «О доступности зданий для маломобильных инвалидов». Данный документ должен быть отправной точкой в процессе проектирования любого здания, с учетом его корректной эксплуатации людьми из маломобильной группы. Ведь законодательный акт составлен в соответствии с мировыми стандартами и включает соответствующие положения Организации объединенных наций, которые регламентируют права инвалидов.

В вышеуказанном документе прописаны ключевые правила проектирования, а также возведения пандусов, среди всего прочего, также указана их ключевая характеристика – угол наклона пандуса для инвалидов. Величина рассчитывается с учетом абсолютно всех существующих правил безопасного применения конструкций, в процессе передвижения людей с ограниченными физическими данными.

Также, документ содержит, специально выведенную формулу используя которую, существует возможность правильно определить угол наклона пандуса для инвалидов. Н/L – это отношение различных показателей высоты поверхностей, которые необходимо будет соединить с наклонной частью конструкции. Данное отношение не может превышать норм, которые указаны в законодательном акте:

Максимально допустимым углом наклона подобной конструкции, является угол равный 1/20. Данное отношение, может выражаться в градусах — 2,86°. Еще одной единицей определения, может быть процент, в таком случае — 5%.

В нормативном документе, также отображены случаи, когда разрешено отступление от установленной нормы:

На различных не постоянных объектах, при разнице в высоте поверхностей не более 0,5 метра, а также размере марша до шести метров, угол наклона должен составлять 1/12 или 8%.
Если разница уровней горизонтальных поверхностей не превышает 20 сантиметров, допускается угол равный 1/10 или 10%.

Угол наклона пандуса для инвалидных и детских колясок: нормативы, как рассчитать. leilaig August 4th, 2015 Нормативный угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м. В ряде случаев допускается увеличение максимального уклона пандуса:

до 1:12 (8% или 4,76 градуса) — для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м;
до 1:10 (10% или 5,71 градуса) — при перепаде высот полов менее 0,2 м.

Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).

Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м. В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:

стандартный по СП 59.13330.2012	1:20	5%	2,86 градуса
для временных сооружений	1:12	8%	4,76 градуса
при перепаде высот до 0,2 м	1:10	10%	5,71 градуса

Уклон пандуса по СНиП 35-01-2001 и СП 59.13330.2012

В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59. 13330.2012 — он равен 1:20 (или 5%).

Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Перила для пандуса в Краснодаре.
https://steeld.ru/perila-i-ograzhdeniya/dlya-pandusov
Качество и хорошие цены.

Как измерить пандус для инвалидной коляски

Расчеты применимы не только к ходункам, инвалидным креслам с ручным приводом, инвалидным креслам с электроприводом и самокатам, но и к людям, у которых нарушения ходьбы могут быть связаны с травмами, ампутациями, операциями или проблемами с равновесием.

Наши пандусы:

Складные пандусы на выбор: одинарные или тройные0002 Складные рампы имеют максимальную длину 10 футов, и это максимальная длина рампы, которую мы предлагаем.

Как выбрать длину пандуса:

Правило ADA 4.8°:
1 дюйм подъема на 12 дюймов длины пандуса = 4,8° более длинные рампы.
Приведенная ниже таблица наклона поможет рассчитать длину рампы, необходимую для большинства ситуаций и настроек. Имейте в виду, , стандартное соотношение ADA (для коммерческой и общественной собственности) составляет уклон 1:12, что означает, что на каждый 1 дюйм вертикального подъема требуется как минимум один фут пандуса (уклон 4,8 °). И это предназначен для погрузки незанятых инвалидных колясок/самокатов

Правило 14,5°:
Однако для домашнего использования это не всегда достижимо или практично. Попробуйте правило 14,5°, соотношение 3:12. Вы можете рассчитать это, разделив высоту в дюймах на 3 (для высоты 24 дюйма требуется 8-футовая рампа; для 36 дюймов требуется 12-футовая рампа). См. диаграмму ниже.

9,6° для инвалидных колясок и мотороллеров с электроприводом:
Всегда обращайтесь к руководству пользователя вашего оборудования, чтобы узнать, какой угол наклона рекомендуется. Рекомендуемый наклон типичной инвалидной коляски с электроприводом составляет около 9 градусов.0,6° с пациентом в кресле или самокате и около 14,5° без груза. Толкать кресло-коляску с ручным управлением может быть сложно или легко в зависимости от: длины пандуса + веса пациента.

(all measurements in degrees)

0055

16.5°

34″

15.

5°

32″

14,5 °

30 «

17.0 °

13.5°

28″

15.

7°

12.5°

26″

16.6°

14.5°

11.5°

24″

15.2°

13.2°

10.6°

22″

16.

1°

13.8°

12.0°

9,6 °

20 «

14,5 °

12,4 °

10,5 °

12,4 °

10,5 °

.0078

15.5°

12.8°

11.0°

9.6°

7°

16″

17.0°

13.5°

11.2°

9.6°

8.4°

6.7°

14″

14.5°

11.5°

9.6°

8.2°

7.2°

5.7°

12″

16.1°

12.

0°

9.6°

8.0°

6.8°

6.0°

4.8°

10″

14.5°

10.8°

8.6°

7.2°

6.2°

5.4°

4.3°

9″

12.8°

9.6°

7,7°

6.4°

5°

4.8°

3.8°

8″

17°

11.2°

8.4°

6.7°

5.6°

4.8°

4.2°

3.3°

7″

14.5°

9.6°

7.2°

5.7°

4.8°

4.1°

3.6°

2.9°

6″

12 °

8,0°

6,0°

8°

4.0°

3.7°

3.0°

2.4°

5″

9.6°

6.4°

4.8°

3.8°

3.2°

2.7°

2.4°

1.9°

4″

7.2°

4.8°

3.6°

2.9°

2.4°

2.0°

8°

1.4°

3″

2′

3′

4′

5′

6′

7′

8′

10′

RISE IN INCHES

RAMP LENGTH IN FEET

( все измерения в градусах)

Таблица наклона пандуса:

См. все пандусы

Одностворчатые алюминиевые пандусы
Трехстворчатые алюминиевые пандусы
Пороговые пандусы

Как спроектировать и рассчитать пандус?

Как спроектировать и рассчитать пандус?

© Fabián Dejtiar
Автор: Fabian Dejtiar | Мы уже знаем, что пандус, помимо различных дизайнерских возможностей, позволяет пользователям преодолевать физические барьеры в городском и архитектурном контексте.
Хотя в основном он состоит из непрерывной поверхности с определенным углом наклона, необходимо указать на множество конструктивных особенностей, которые, конечно, могут различаться в зависимости от стандартов различных органов управления. Следующие разъяснения предназначены для помощи и определения соответствующих размеров удобных и эффективных пандусов для всех на основе концепции универсальной доступности.
В какой степени можно изменить наклон пандуса? Как определить его ширину и пространство, необходимое для маневрирования? Какие соображения существуют в отношении поручней? Ниже мы рассмотрим некоторые расчеты и примеры проектирования для различных пандусов.
Как рассчитывается уклон пандуса?
Уклон может быть выражен в процентах, что является результатом отношения между высотой, которую нужно преодолеть (h), и длиной горизонтальной плоскости (d), умноженной на 100.
© Fabián Dejtiar
Наклон, выраженный в процентах = (h/d) x 100
Из этого выражения мы можем определить неизвестные значения каждого члена. Существующий пандус высотой 1 метр с горизонтальным расстоянием 10 метров будет иметь уклон 10%.
© Fabián Dejtiar
Соответственно, знание высоты, которую необходимо преодолеть в проекте, позволяет нам рассмотреть рекомендации по уклону, соответствующему требуемым потребностям.
+ Как спроектировать и рассчитать лестницу?
Схематический пример наружной рампы

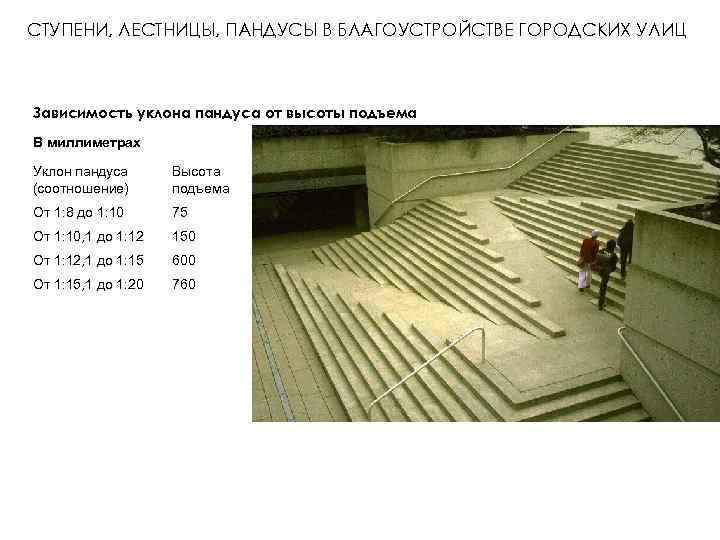

Рекомендуемый максимальный уклон наружной рампы может быть установлен в зависимости от высоты, которую нужно преодолеть, и зависит от длины плоскости. На основе средних значений и соображений из разных стран — как нормативных, так и из руководств из Латинской Америки — наклон между 12-10% можно, например, использовать только для очень малых высот, таких как шаг до 20 сантиметров. . Поскольку высоты требуют больших усилий, уклоны начинают уменьшаться до рекомендуемых значений 9.0568 8% для роста до 50 сантиметров; 6% для роста до 100 сантиметров; 5% для роста до 150 сантиметров; и 4% для пандусов, которыми пользуются пожилые люди.
По отношению к длине пандуса для коротких расстояний — до 1,5 м — уклон должен быть менее 12 %. Для расстояний до 3 метров он должен быть менее 10 %, а для расстояний до 9 метров он должен быть менее 8 %, всегда принимая во внимание приведенные выше соображения относительно высоты.
Пандусы не должны иметь чрезмерной длины без перерывов — максимальная длина 9 метров — из-за усилий, необходимых для подъема без посторонней помощи в инвалидной коляске, или силы, необходимой для перевозки тяжелых грузов.
© Fabián Dejtiar
Пример расчетного необходимого расстояния (d)
В качестве примера, чтобы преодолеть высоту 54 сантиметра, мы будем использовать уклон 6%, в результате чего горизонтальная плоскость составит 9 метров.
6 = (0,54 м/д) x 100
d = 0,54 м / 0,06
d = 9 метров
Схематический пример внутренней рампы высоты, например шаг до 30 сантиметров. Опять же, поскольку высота требует больших усилий, наклоны уменьшаются, чтобы достигать, например,
8% для высот, которые достигают 75 сантиметров; 6% до 150 см; и 5% для пожилых людей.
Что касается длины пандусов, то для коротких расстояний — до 3 метров — уклон должен быть менее 10 %. Для средних расстояний — от 3 до 6 метров — уклон должен быть менее 8%, а для расстояний от 6 до 9 метров уклон должен быть менее 6% (также с учетом предыдущих рекомендаций по высоте).
© Fabián Dejtiar
Пример расчета необходимого расстояния (d)
Чтобы преодолеть высоту 90 сантиметров, мы будем использовать уклон 6 %, в результате чего длина по горизонтали составит 15 метров.
6 = (0,9 м / d) x 100
d = 0,9 м / 0,06
d = 15 метров
Длина пандусов всегда должна быть прямой, так как изогнутые пандусы затрудняют передвижение человека в инвалидной коляске; в связи с этим поперечный уклон пандуса также не должен превышать 2%, что позволяет избежать бокового проскальзывания. Кроме того, необходимо учитывать, что при каждом изменении направления должна быть горизонтальная плоскость диаметром не менее 150 см — измерение, которое позволяет креслу-коляске вращаться на 360 °.
На своих концах пандусы должны иметь еще одну горизонтальную плоскость диаметром не менее 150 см, свободную от препятствий и не препятствующую открытию дверей. Человек в инвалидной коляске не может выполнять маневры открытия, сидя на склоне пандуса.
© Fabián Dejtiar
Какие рекомендации существуют для поручней?
Пандусы должны иметь непрерывные поручни — без перерывов — по всей их длине, с обеих сторон и с разной высотой, в идеале одна от 65 до 75 см, а другая от 90-100 см. Кроме того, необходимо, чтобы поручни выступали на своих концах более чем на 30 сантиметров, чтобы любой мог дотянуться до них из горизонтальной плоскости. Они должны быть построены в фиксированном положении и из гладких материалов, которые не меняются при перепадах температуры (представьте себе перила, находящиеся на солнце в течение дня или в районах с отрицательными температурами).
Оставляя в стороне поручни, нельзя забывать, что по периметру пандуса также имеется защитный элемент, который существует для предотвращения любых несчастных случаев на чистых краях, как при скольжении инвалидных колясок, детских колясок, тростей, так и для предупреждения люди с ограниченными возможностями зрения.
Как определить ширину пандуса?
В зависимости от местного законодательства мы находим рекомендации, которые варьируются от ширины зазора между поручнями не менее 120 сантиметров, поскольку это позволяет комфортно проходить в инвалидной коляске и позволяет любому держаться с обеих сторон, и минимальной ширины 180 сантиметров для общественные пространства. В тех случаях, когда требуется ширина пандуса, превышающая 180 сантиметров, целесообразно будет разместить промежуточный поручень, отвечающий вышеуказанным требованиям.
При определении ширины пандуса важно учитывать пространство для маневрирования как человека с инвалидной коляской, так и человека с детской коляской, в основном в зависимости от промежуточных остановок.
Какие материалы можно использовать для строительства пандуса?
Помимо любого материала, используемого для конструкции, в отделочных материалах пандуса должны использоваться материалы, обеспечивающие твердую нескользкую поверхность, которую можно использовать в сухих или влажных условиях.
Как посчитать длину пандуса: Калькулятор угла уклона пандуса
