Как собрать электрический щиток в квартире. Собираем электрощит

Люди, далекие от электрики чаще вообще не имеют представления о том, как устроен распределительный щит и каким образом он работает. В связи с этим, когда дело доходит до установки проводки в своей квартире, большинство попросту не знают, что делать. В этой статье мы разберем, как собрать электрощиток и какие нюансы при этом учитывать

Подготовка

Собрать щиток самому не невозможно, но процесс этот плановый и трудный, поэтому к нему нужно отнестись с должной ответственностью. Для начала стоит набросать план сборки. Как правило, в него входит:

Выбор места для размещения;
Покупка соответствующего электрощита в магазине;
Закупка элементов распределительного щита;
Заказ схемы электрической сети;
Установка распределительного щита.

После того как план будет составлен, можно начинать думать, как собрать электрический щиток.

Еще раз повторимся: процесс сборки – задача сложная, а иногда даже опасная, поэтому очень важно подходить к делу со всей серьезностью. К тому же, от того, как хорошо пройдет монтаж и сборка, будет зависеть и качество электрической сети в вашем доме.

Согласитесь, будет довольно неприятно, если в итоге сеть не будет тянуть несколько одновременно включенных бытовых приборов? Вот почему так необходима качественная сборка от ответственных специалистов своего дела.

Процесс сборки

Как правило, собирают электрощит в несколько этапов. Вот их полный список:

Создание схемы электрической проводки;
Выбор и подготовка места для размещения щитка;
Создание схемы сборки электрического щита;
Подбор корпуса определенных размеров и специализации;
Выбор дополнительных технических узлов;
Проект по монтажу всего оборудования;
Монтаж и подключение к сети.

Это все, что необходимо, для того чтобы собрать щиток в квартире.

Сборка электрощита для квартиры своими руками.

Как самому собрать электрический щит — Пресс-релизы — Канонер

Проведение работ по обустройству электросистемы в доме или квартире всегда связано с массой вопросов. Установку электрощита можно выполнить и своими руками, не привлекая сторонних специалистов. Сборка щита — дело посерьезнее, и если вы не имеете никакой квалификации, то лучше обратиться к специалистам. В этой статье рассмотрим, как правильно собрать квартирный электрощит на 12 групп потребителей.

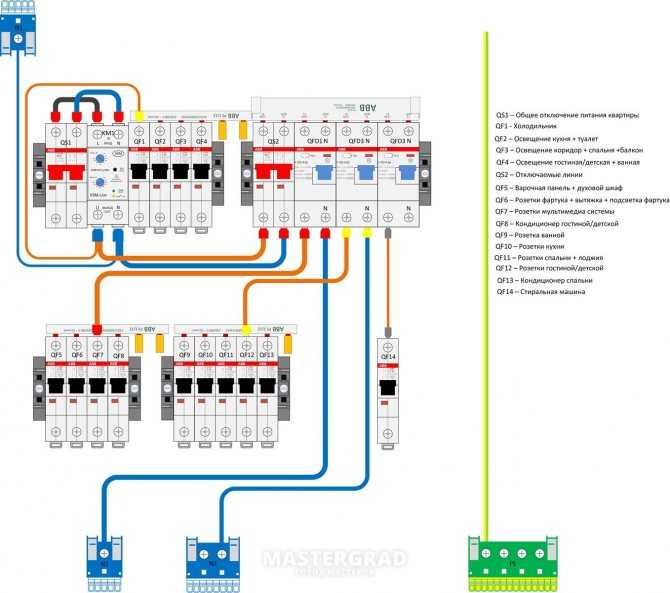

Распределение потребителей на группы

Установка такого щита подходит для трехкомнатной квартиры и для частного дома. Щит на 12 групп потребителей обеспечивает надежную защиту людей от поражения электрическим током, а бытовую технику от выхода из строя.

Сборка электрощита проводится после распределения потребителей на группы и расчета токовой нагрузки для каждой из этих групп. Разделим квартиру на группы потребителей:

электроплита;
водонагреватель и стиральная машина;
розетки в ванную и кухню;
розетки в комнату и коридор;
освещение квартиры;
кондиционер и теплый пол.

Расчет токов и мощности в группе

Каждая группа потребителей является отдельной электрической цепью. Для каждой из групп определяется суммарная потребляемая мощность установленного оборудования. Определяем номинальный ток нагрузки для каждой группы оборудования, сечение проводов и номинал автоматов защиты. Значение токов определяем по формуле: I=P\220, где P – мощность оборудования, 220 – величина напряжения.

Рассчитаем показатели для варочной панели мощностью 7 кВт, разделив на 220 В получаем ток 31,8 А. В обычном режиме одновременно не включаются все конфорки. Принимая по таблице коэффициент загрузки 0,6, получаем 32 А. Выбираем сечение провода согласно ПУЭ – 6 кв.мм. Аналогично проводим расчеты по каждой группе потребителей. В итоге получаем:

электроплита – 32 А, сечение 3×6;
водонагреватель и стиральная машина — 32 А, сечение 3×6;
розетки в ванную и кухню — 16 А, сечение 3×2,5;
розетки в комнату и коридор — 16 А, сечение 3×2,5;
освещение квартиры — 10 А, сечение 3×1,5;
кондиционер и теплый пол — 16 А, сечение 3×2,5.

Подбираем автоматику для щита

Выбор автомата, защищающего проводку (3,5 сечение, 25 А, 4,5 сечение 32 А), а не бытовой прибор, проводится по таблице с учетом площади сечения кабеля и максимального тока нагрузки. Устройство размыкает электрическую цепь автоматически при токовой перегрузке линии или при возникновении короткого замыкания.

Реле напряжения отключает приборы в том случае, когда напряжение выше предельных значений. При этом должны соблюдаться такие условия: ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки.

Расчет токов для УЗО

После двухполюсного автомата устанавливается УЗО, обеспечивающий защиту всех линий и отключающий сеть при возникновении токов утечки. Для бытовой техники большой мощности (панель варочная, стиральная машина, посудомойка) берем УЗО 63 А, для остальных групп потребителей – 30 А.

Основным правилом, которое должно быть соблюдено, является то, что величина номинального тока УЗО должна быть равна или превышать ток автомата, защищающего данный участок цепи, то есть автомата, стоящего после УЗО.

Сборка и проверка щита

Существует определенный алгоритм сборки проверки щита, который включает в себя такие операции. Проводится подготовка проводов согласно схеме. В корпус щита устанавливаются рейки, располагаются модули и клеммные колодки. Провода присоединяются к модулям, заводятся в клеммы автоматов и закрепляются. После монтажа электрощита следует проводить тестирование, по очереди включая автоматы и подавая напряжение. При этом необходимо соблюдать правила безопасности.

Где купить такой щит

Если вы не готовы собирать щит самостоятельно, рекомендуем обратиться к профессионалам .Заказ на сборку электрощита в Санкт-Петербруге можно направить в компанию Vulelectro или позвонить по телефону +7 (981) 785-86-88

Как установить электрическую распределительную коробку

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 18.10.22

Ель

В этой статье

Выберите правильную распределительную коробку
Прежде чем начать
Часто задаваемые вопросы

Обзор проекта

Национальный электротехнический кодекс (NEC) предписывает, что никакие соединения проводки не допускаются за пределами одобренного корпуса. Любая стандартная розетка, распределительная коробка или коробка осветительных приборов могут служить в качестве одобренного корпуса, но если соединение проводов должно происходить в других местах цепи, утвержденным корпусом обычно является распределительная коробка.

Распределительная коробка — это просто стандартная электрическая коробка, которая надежно крепится к каркасу дома или другой конструкции и содержит соединение (сращивание) двух или более кабелей цепи. Кабели крепятся к коробке с помощью кабельных зажимов (или соединителей кабелепровода, если цепь включает кабелепровод), а коробка должна иметь съемную крышку, чтобы создать полный корпус. Крышки распределительных коробок должны оставаться доступными; их нельзя покрывать гипсокартоном или другим поверхностным материалом.

Распределительная коробка чаще всего используется там, где электрическая цепь ответвляется в двух или более направлениях от места, где розетка или приспособление нецелесообразны. Это также распространенное решение, когда электрическая цепь расширяется.

Выберите правильную распределительную коробку

Обязательно купите распределительную коробку, подходящую для вашей установки. Например, для установки на открытом воздухе требуется атмосферостойкая распределительная коробка с прокладками для предотвращения проникновения влаги. И убедитесь, что распределительная коробка достаточно велика для количества проводных соединений, которые вы будете выполнять. Например, в самую маленькую коробку глубиной 2 на 4 на 1 1/2 дюйма можно удобно соединить только два кабеля (четыре или пять проводников), а в самую большую коробку размером 4 на 4 на 2 дюйма Коробки глубиной 1/8 дюйма вмещают от четырех до шести кабелей (до 18 отдельных проводников). Для простоты установки многие домашние мастера выбирают самую большую коробку, которая удобна для применения.

Прежде чем начать

Отключите питание цепи, с которой вы будете работать, отключив соответствующий автоматический выключатель на сервисной панели вашего дома (коробке автоматического выключателя). Проверьте все провода, с которыми вы будете работать, с помощью бесконтактного тестера напряжения. Проверка должна подтвердить отсутствие напряжения ни на одном из проводов.

Смотреть сейчас: Как установить электрическую распределительную коробку

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

Бесконтактный тестер напряжения
Отвертка
Молоток (для металлического ящика)
Плоскогубцы (сколько нужно для металлической коробки)

Дрель и наконечник отвертки
Инструмент для зачистки проводов (при необходимости)

Материалы

Электрическая коробка с крышкой, соответствующая стандартам
Кабельные зажимы (по мере необходимости для металлической коробки)
Шурупы по дереву
Соединители проводов

Ель

Установка коробки
Разделите провода цепи в существующем стыке и при необходимости ослабьте кабели, чтобы освободить место для новой распределительной коробки. Прикрепите ящик к раме (или другой опорной конструкции) с помощью винтов, ввинченных в заводские отверстия в задней или боковой части ящика, если применимо.
Совет
Если вы используете металлическую коробку, прежде чем делать что-либо еще (даже отделять провода цепи), удалите заглушки на коробке для каждого кабеля, который входит в коробку. С помощью отвертки или молотка выломайте каждый выбивной диск (металлический диск), затем открутите металлический выбивной диск плоскогубцами.

Ель
Установка зажимов для каждого кабеля
При необходимости установите кабельный зажим для каждого кабеля. Стандартные пластиковые электрические коробки не имеют выбивных отверстий и содержат внутренние кабельные зажимы. Металлические ящики обычно имеют внутренние зажимы; если у вас нет, установите зажим типа контргайки для каждого кабеля. Вставьте резьбовой конец хомута в выбивное отверстие и закрепите хомут внутри коробки с помощью кольцевой гайки. Затяните гайку плоскогубцами.
Ель
Закрепите кабели
Пропустите кабели через зажимы в коробку. Оболочка кабеля (внешняя оболочка) должна заходить в коробку на 1/4–1/2 дюйма за пределы зажима, а отдельные проводники должны входить в коробку примерно на 6 дюймов. При необходимости обрежьте провода по мере необходимости и зачистите 3/4 дюйма изоляции с конца каждого провода с помощью инструментов для зачистки проводов.
Закрепите кабели, затянув винты на зажимах, стараясь не перетянуть и не повредить кабели. Пластиковые коробки обычно имеют пружинные язычки для зажимов и не требуют затягивания.
Наконечник
Концы отдельных проводов должны быть чистыми, прямыми и неповрежденными, при этом не более 3/4 оголенного провода должны выходить за изоляцию. При необходимости обрежьте поврежденные провода и/или изоляцию с помощью инструмента для зачистки проводов.
Ель
Присоединитесь к проводам
Соедините провода с помощью утвержденных соединителей проводов, следуя инструкциям производителя.
Сначала соедините оголенные медные (или зеленые) провода заземления. Если коробка металлическая, добавьте косичку — 6-дюймовую длину заземляющего провода того же типа — к соединению заземляющего провода, затем подключите свободный конец косички к заземляющему винту на коробке. Для соединения заземляющих проводов обычно используются специальные гайки зеленого цвета.
Соедините вместе белые (нейтральные) провода, затем соедините вместе черные (горячие) провода, используя гайку для проводов или другой утвержденный разъем для каждой пары проводов. Если есть красные (горячие) провода, соедините их вместе. Убедитесь, что все провода закреплены, осторожно потянув за каждый провод.
Ель
Завершить работу
Аккуратно сложите провода в коробку. Установите крышку коробки, закрепив ее двумя винтами. Кодекс требует, чтобы крышка была сплошной «заготовкой» без отверстий. Восстановите питание цепи, включив автоматический выключатель.
Ель

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

Распределительные коробки. Где требуется. Услуги повышения квалификации и продления лицензии на электротехнические работы.

Каковы направления и этапы сборки электрических панелей — производство печатных плат и сборка печатных плат

Самостоятельная сборка электрощита вполне допустима. Учитывая ассортимент готовой продукции, доступной на рынке, еще одна проблема заключается в том, имеет ли это смысл. Для целого ряда строительных задач вы можете приобрести бокс в любой комплектации.

Однако для качественного и точного выполнения сборки щита, например, установки автоматов, выключателей, счетчиков, а также другого оборудования, необходимы специальные знания и значительный опыт электромонтажных работ.

Что означает электрическая панель? Электрическая панель, называемая панелью выключателя, представляет собой металлическую коробку с дверью, которая обычно встроена в стену внутри укромного уголка дома. Все выключатели вашего дома расположены внутри.
Выключатели-выключатели можно включать и выключать. Они предназначены для автоматического отключения, если через них протекает чрезмерный электрический ток.
Основной автоматический выключатель в электрощите регулирует подачу электроэнергии во всем доме. Кроме того, вы увидите различные выключатели, каждый из которых отвечает за подачу электричества в разные части вашего дома. Секция дома, которую регулирует каждый выключатель, должна быть отмечена на его табличке.
В нескольких старых домах вместо выключателей установлены предохранители. На электрощите не будет никаких выключателей, если у вас есть блок предохранителей; вместо этого будут ввинчиваемые предохранители. У вас могут возникнуть проблемы с получением страховки, и вам, возможно, придется потратить больше, если в вашем доме все еще есть блок предохранителей.
Электричество в вашем доме подается с помощью счетчиков, расположенных снаружи, которые затем поступают на электрический щит. С помощью главного выключателя в сборе с электрической панелью вы можете отключить первичное электроснабжение. Сила тока в сети также отображается через ваш основной выключатель (сила тока может быть описана как сила электрического тока).
Запросить изготовление и сборку печатных плат
Компоненты сборки электрической панели Эти элементы состоят из:
Первичный автоматический выключатель: Это сравнимо с отключением первичной электрической панели, которая обслуживает вход в здание. В большинстве промышленных применений первичные автоматические выключатели управляют напряжением от 120 до 480 В.
Ограничители перенапряжения
Защищает электрические компоненты панели от повреждений, вызванных перенапряжением, вызванным ударами молнии и скачками напряжения в сети.
Трансформаторы
Трансформаторы могут понижать напряжение примерно до 24 В, когда входное напряжение составляет 120 В, или снижать напряжение примерно до 120 В для различных компонентов в зависимости от входного напряжения.
Клеммные колодки
С помощью этих колодок организуется и распределяется множество проводов, которые берут начало из разных источников и распределяются между различным электрическим оборудованием.
Программируемый логический контроллер
По сути, панель управления — это центральный процессор. Этот компонент, который служит мозгом панели управления, контролирует и регулирует все механические операции. Будут включены несколько входных и выходных данных автоматизированных операций производственного оборудования.
Контакторы и реле
В соответствии с инструкциями этого ПЛК эти переключатели выключения/включения управляют механическими процессами. Освещение и вентиляторы управляются небольшими реле. Реле большего размера, называемые контактами, регулируют более сложные функции, такие как двигатели и т. д.
Сетевые коммутаторы. Сетевые коммутаторы, которые служат коммуникационным центром панели управления, позволяют ПЛК, а также различным сетевым машинам на сборочной линии взаимодействовать друг с другом.
Взаимодействие человека и машины
Эти детали позволяют оператору следить за конкретными операциями машины или управлять ими. Джойстики, видеомониторы, кнопки, клавиатура и переключатели являются примерами распространенных ЧМИ.
Запросить производство и сборку печатных плат
Указания по сборке электрических панелей При подключении электрических компонентов к электрическим панелям выполните все, что указано ниже:
Соблюдайте оценку рисков, средства индивидуальной защиты, как а также другие действующие системы или процедуры применимых законов о безопасности
Соблюдайте все рабочие инструкции, инструкции по сборке и процедуры.
Убедитесь, что на деталях нет загрязнений, повреждений и посторонних предметов.
Убедитесь, что необходимое оборудование и инструменты доступны в проверенном и пригодном для использования состоянии.
Подготовка всех электрических шкафов/панелей и электрических компонентов к различным сборочным операциям
Используйте утвержденные и безопасные методы монтажа электрических компонентов на панелях и корпусах
Везде, где это уместно, применяйте меры предосторожности и процедуры, чтобы избавиться от опасностей, связанных с электростатическим разрядом (электростатическим разрядом), например, используйте заземленные коврики и браслеты
Верните все оборудование и инструменты в нужное место, когда закончите все действия, связанные со сборкой
Установите все электрические компоненты в корпуса или панели, чтобы включить некоторые элементы. К ним относятся концевые выключатели, вставные основания устройств, перегородки корпуса, конденсаторы, контакторы, датчики, выключатели, такие как тумблеры и кнопки, резисторы, реле перегрузки, а также другие реле, изолирующие ленты, батареи, выпрямители, дроссели/трансформаторы, источники питания, предохранители. /Автоматические выключатели.
Как найти узел электрической панели Металлические коробки, обычно серого цвета, служат электрическими панелями. Обычно их встраивают в стену. Электрощиты включают двери (по крайней мере, должны). За дверью вы найдете множество выключателей и проводов; эти выключатели можно назвать вашими выключателями.
Как правило, электрические панели располагаются в отдаленной части вашего дома. Электрический щит часто устанавливается в кладовых, подвалах, гаражах или прачечных. В некоторых старых домах вам может даже потребоваться проверить снаружи, прежде чем найти свою панель.
Эту панель чаще всего можно найти в квартирах либо внутри квартиры, рядом с подъездом, либо в спальне, спрятанной за дверью.
В большинстве жилых домов имеется только один электрический щит, а в некоторых, особенно с несколькими жилыми помещениями.
Запросить изготовление и сборку печатных плат
Этапы сборки электрощита
Подготовка шкафа к установке Монтаж из свежего материала часто требует включения всех электрических линий и электропроводки, связанных с планом квартиры (дома), а также ниши внутри уже построенной строителями стены.
Такой «пейзаж» часто напоминает прямоугольную стенную нишу, где сначала нужно подобрать шкаф соответствующих (допустимых) размеров.
Если нет готового места, придется вырезать нишу самостоятельно или использовать настенный монтаж. Во втором случае при определении места установки учитываются общие размеры вашей электрощитовой сборки. Теоретически это обычные строительные проекты, не представляющие особых проблем.
Внутреннее наполнение шкафа управления Современная архитектура немного отличается. Этот шкаф полностью состоит из металла, а также внутри, на задней стенке, вставлены металлические траверсы.
Каждое техническое оборудование, включая автомат, выключатель, УЗО и другие виды электроустановочных изделий, «размещается» на этих траверсах.
Кажется, что каждый из вышеупомянутых компонентов имеет конструкцию установки на DIN-рейку в соответствии с текущими требованиями. Также полезно подписать установленное на рельс оборудование и составить схему с подписями каждого жителя квартиры или дома, использующего электроэнергию.
Учитывая, что монтаж на траверсы просто облегчает установку и снятие оборудования, вы, очевидно, можете игнорировать эти рекомендации. Но после этого вам нужно подумать о вариантах крепления, которые будут надежными.
Исполнение ввода проводов Поврежденная линия электропередач должна быть проложена внутри встроенного шкафа вместе с кабелями и проводами, протянутыми прямо из дома или квартиры. В результате нижняя и верхняя стороны коробки должны иметь соответствующее количество отверстий.
Диаметр отверстий должен позволять легко протягивать кабель. Защитное кольцо также должно быть установлено в каждое отверстие (пластиковое, резиновое).
Этот проводник часто прочно крепится к стенке шкафа во время внутренней установки и/или к его опорной плите, при этом шкаф крепится во время наружной сборки с помощью зажимных зажимов, которые обычно устанавливаются на выходе и входе кабеля.
Интерфейс шины заземления также располагается на дне или боковой стенке конструкции. Если на этом корпусе коробки поставляется болтовое соединение, то под него будет просверлено отверстие или можно использовать уже готовое. Во время сборки шина заземления будет подключена к соединению.
Крепление экрана к стене Все вышеперечисленные задачи удобнее выполнять вне зоны основной установки. А именно, подготовка и сборка этого шкафа, установка DIN-реек, размещение и крепление нулевых шин, подготовка сквозных отверстий, размещение коммуникационного оборудования, установка двери и замка. .
Квалифицированные электрики советуют установить в выбранной строительной нише подготовленный, укомплектованный, а также частично укомплектованный прибор.
Анкеры обычно устанавливаются как часть строительного проекта для крепления электрического щита. Без каких-либо, вы должны обеспечить прочную основу для креплений.
Присоединение оборудования к этой сети Затем этот щит полностью оснащается необходимыми электрическими компонентами, и все работающие провода вставляются и подключаются в соответствии с созданной схемой.
Этот ввод линии электропередач и последующее подключение к выключателю блока ввода располагаются последними в непосредственной близости от электрощита. Централизованная линия от его группового выключателя уже подключена к выключателю.
Запросить изготовление и сборку печатных плат сейчас
Проблемы, связанные со сборкой электрической панели
Недостаточная мощность прерыватели). Если источником проблемы является только один выключатель, вы можете исправить это, перенеся определенные электроприборы в другую цепь и отключив их от проблемной цепи. Вам может понадобиться электрик, который может переставить ваши выключатели и добавить дополнительные цепи, если у вас недостаточно цепей (например, все розетки вашей кухни подключены только к одной цепи).
В некоторых случаях электрик может включать тандемные или субпанельные цепи для более эффективного распределения потребляемой мощности.
Короткое замыкание Это обстоятельство немного серьезнее. Короткое замыкание возникает в результате контакта наэлектризованного провода (называемого «горячим») с другим горячим проводом или нейтральным проводом.
Может возникнуть при подключении гаджета с неисправной схемой, а также при перегрызании проводки мышами или даже другими животными. Поиск основной причины короткого замыкания может быть сложной задачей.
Автоматические выключатели должны немедленно отключаться при коротком замыкании. Короткое замыкание, скорее всего, будет виновато всякий раз, когда вы сбрасываете сработавший выключатель, но сразу после этого он снова срабатывает.
Выключите выключатель, который регулирует подачу питания к этой розетке, если вы считаете, что в коротком замыкании виновато электрическое оборудование. Осмотрите шнур питания на наличие расплавленных частей и других повреждений. Осмотрите розетку и убедитесь в отсутствии темных пятен или запаха гари. Все они указывают на неисправность схемы.
Запросить производство и сборку печатных плат сейчас
Замыкание на землю Замыкание на землю происходит всякий раз, когда горячий провод встречается с заземляющим проводом или чем-то еще, что заземлено, очень похоже на короткие замыкания. Когда что-то «заземлено», электричество может проходить через него и достигать земли.
При объединении электричества и воды часто возникают замыкания на землю. Рассмотрим сценарий, когда вы роняете выпрямитель для волос во время его использования в полную раковину.
