Как правильно вязать арматуру для фундамента + схема

Содержание статьи

  • 1 Правила и схемы вязки арматуры
  • 2 Ленточный фундамент
  • 3 Плитный фундамент
  • 4 Ростверк
  • 5 Столбы и сваи

Чтобы самостоятельно сделать арматурный каркас для ленточного, столбчатого или свайного фундамента, сетку для плавающей плиты, необходимо научиться правильно вязать продольные и поперечные стыки стержней. Для этого достаточно самодельного или заводского крючка и знания схем расположения арматуры внутри бетонных конструкций.

Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

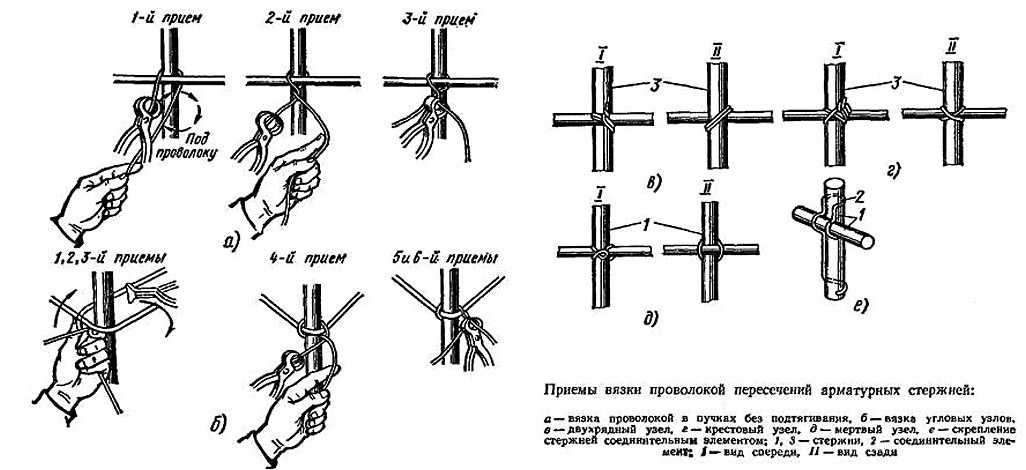

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

  • от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
  • изгибается пополам, заводится под нахлест прутков по диагонали;
  • жало крючка продевается в петлю;
  • проволочный хомут натягивается;
  • свободный край укладывается на ложе крючка;
  • вращением жала инструмента создается скрутка в 3-4 оборота;
  • после извлечения крючка свободные концы отгибаются внутрь каркаса;

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Ленточный фундамент

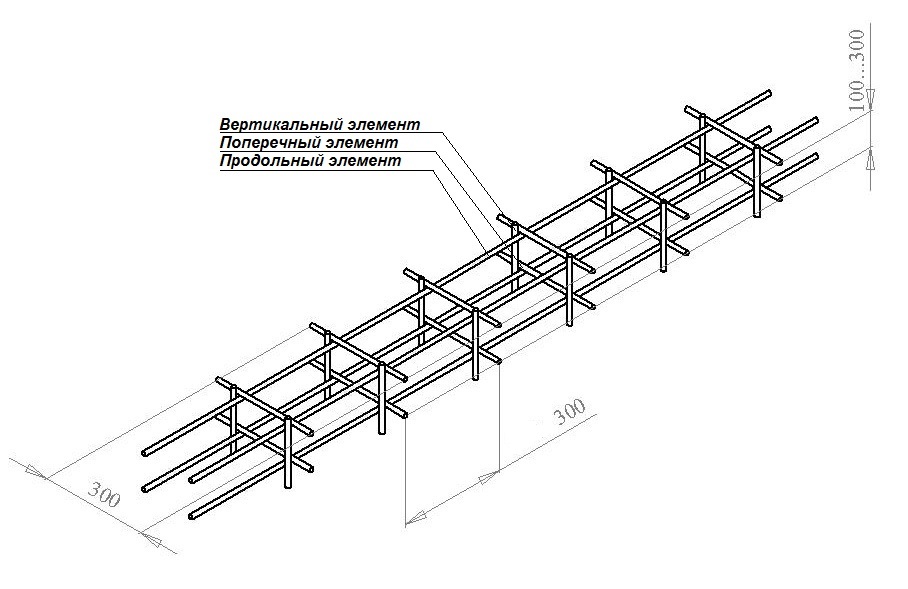

Перед тем, как сделать каркас из арматуры для ленточного фундамента, необходимо учесть основные ошибки самостоятельных застройщиков:

  • прямые прутки в углах соединены перехлестом;
  • каркасы стоят на подбетонке на вертикальных стержнях;
  • в сечении бетонной конструкции арматуры меньше 0,1%;
  • не обеспечен боковой защитный слой, прутки соприкасаются на отдельных участках с опалубкой.

Нельзя армировать углы ленточного фундамента простым перехлестом прутков. Армирование производится по специальным схемам анкеровки, представленным ниже.

При армировании ленты следует учитывать особенности этого фундамента:

  • при бетонировании МЗЛФ связать арматурный каркас можно внутри опалубки, используя стержни, хомуты и анкеры;
  • ленты глубокого заложения армируются перед монтажом щитов, так как проникнуть внутрь опалубки не сложно;
  • каркасы можно изготовить в пятне застройки, разместить их по месту в опалубку, после чего, усилить Г-образными или П-образными анкерами в углах;
  • подбетонка снижает минимальный размер защитного слоя бетона у подошвы конструкции с 5 см до 2-3 см, для создания нижнего защитного слоя используются специальные пластиковые подставки – “стаканы”;
  • при наращивании продольных прутков необходимо обеспечить нахлест от 20 диаметров арматуры, но не менее 25 см;
  • запрещено укладывать нижний пояс на камни, кирпичи, обрезки арматуры, допускаются исключительно пластиковые или бетонные прокладки;
  • соединения арматуры внахлест должны быть разнесены в разбежку, так чтобы в одном сечении не соединялось более половины сечения всей продольной арматуры.
  • существует минимальный процент содержания арматуры в поперечном сечении ленточного фундамента, равный 0,1%;

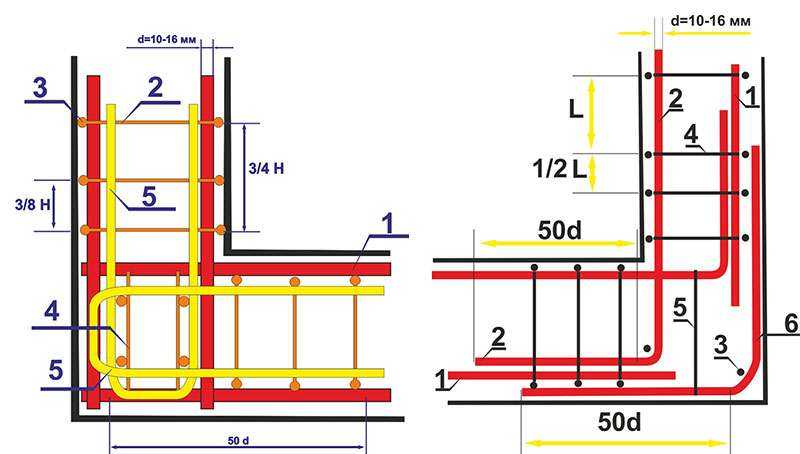

Схемы армирования углов ленточного фундамента.

Важно! Хомуты (поперечные горизонтальные и вертикальные прутки) необходимы в основном для придания каркасам необходимой пространственной геометрии. Поэтому арматура считается конструкционной, не испытывает нагрузок при эксплуатации. Диаметр принимается равным 6 и 8 мм для длины менее 80 см и более 80 см, соответственно.

Более подробная информация в статье: Схемы армирования ленточного фундамента.

Плитный фундамент

Поскольку плавающая плита считается самым дорогостоящим фундаментом, в средней части конструкции может использоваться разряженное армирование. Однако этот метод экономии материалов требует профессионального расчета в специальных программах. Поэтому индивидуальные застройщики чаще всего используют арматурные сетки с одинаковой ячейкой.

Правильно вязать арматуру в сетки не сложно, однако, не обладающие опытом и профильным образованием любители допускают ошибки:

Чтобы собрать арматурный каркас плиты, верхнюю сетку необходимо зафиксировать на некотором расстоянии над нижним поясом. Для этого применяются столики, лягушки, пауки, прочие элементы с отогнутыми лапками для опирания на нижние ячейки, полками, поддерживающими верхний слой.

Паук из арматуры диаметром 8 мм.

При изгибании арматуры на объекте запрещено нагревать прутки газосваркой. Должны использоваться гибочные станки или обоймы, обеспечивающие нужный радиус изгиба. В местах расположения несущих стен плитный фундамент усиливается дополнительной арматурой, т.е. шаг ячейки уменьшается вдвое.

В плитах с ребрами жесткости под несущими стенами располагаются каркасы по аналогии с ленточными фундаментами, ростверками. Их жестко связывают с сетками плиты, обеспечивают стандартные защитные слои бетона.

Более подробная информация в статье: Как правильно вязать арматуру для монолитной плиты.

Ростверк

Внешняя схожесть ростверка с ленточным фундаментом приводит к ошибкам самостоятельного армирования. Лента испытывает растяжения в подошве от сборных нагрузок коттеджа, в верхней части от вспучивания грунтов. На ростверк силы пучения не действуют никогда, поскольку он отделяется от земли сминаемым слоем пенополистирола или воздушным зазором 10 – 20 см. Однако здесь возникает изгибающий момент в вертикальном направлении в местах жесткого защемления стоек в балки.

Важно! Для ростверка недостаточно сделать стандартный каркас из обвязанных хомутами продольных стержней. Нужно дополнительно усилить верхний ряд возле колонн (сваи и столбы), весь нижний пояс.

Схема правильного армирования узла сопряжения ростверк/свая.

Рекомендации, как правильно вязать арматурные стыки, относятся только к стальным стержням. Не рекомендуется использовать в фундаментах композитную арматуру, которая при появлении растягивающих усилий вначале удлиняется, лишь затем начинает воспринимать нагрузки. Это чревато раскрытием трещин в подошве верхней части бетонных балок фундамента, из которых состоит ростверк.

Рекомендуем прочитать: Армирование ростверка свайного фундамента.

Столбы и сваи

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

  • при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
  • если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
  • минимальное число продольных прутков в одном столбе или свае равно 4.

Вязка каркаса для сваи.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Рекомендуем прочитать: Армирование буронабивных свай.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.

Как правильно вязать арматуру на ленточный фундамент: инструкция

Каждый, кто строит дом или баню своими руками, задумывается над тем, как вязать арматуру на ленточный фундамент. Фундамент несет на себе большую нагрузку, поэтому к выполнению задачи необходимо подойти серьезно. Неверная закладка арматуры способна стать причиной преждевременного разрушения фундамента и появления трещин.

Сколько арматуры потребуется?

Для того чтобы узнать количество арматуры, важно знать площадь основания строения и глубину, на которое оно закладывается. На расчеты непосредственно влияют стабильность почвы и ее состав, близость грунтовых вод, конфигурация участка.

Как монтируют каркас?

Каркас для ленточного фундамента монтируют методом вязки. Метод сварки не приветствуется профессионалами. Под воздействием сварки металл подвергается резким температурным перепадам и теряет прочностные характеристики. Вязать каркас достаточно непросто, поэтому лучше делать это с помощниками и использовать специальную мягкую проволоку из стали. Не рекомендуют также применять пластиковые хомуты, так как полученные таким методом соединения будут смещаться вместе с подвижной бетонной смесью внутри опалубки.

Армирование повышает прочностные характеристики ленточного фундамента и позволяет создавать максимально устойчивую конструкцию. При соблюдении всех требований к технологическому процессу ленточный фундамент будет отвечать самым высоким требованиям к долговечности, надежности, способности противостоять высоким механическим нагрузкам и воздействию внешней среды.

Что может понадобиться?

Самостоятельно связать арматуру для ленточного или свайного фундамента можно при помощи самодельного или заводского крючка, используя схемы расположения арматуры внутри конструкции основания из бетона. Торцевые области усиливаются П-образными элементами. Армирование выполняют по специальным схемам, простым перехлестом прутьев армировать углы нельзя. Каркас связывают непосредственно внутри опалубки.

Как укладывают арматуру?

Максимального сцепления с бетоном позволяет добиться ребристая арматура. Ребристые пруты используют для продольных элементов конструкции, на которые приходится наибольшая нагрузка. При монтаже каркаса учитывают, что арматура не должна примыкать к дну траншеи, опалубке и верхней части бетонного основания. Величина отступа – не менее 50 мм. Таким образом, стальные прутья полностью скрываются в бетонной массе, и исключается риск коррозии. Однако углублять арматурный каркас слишком сильно не рекомендуется, так как наибольшая область растяжения ленточного фундамента расположена на его поверхности.

Преимущества армированного фундамента

В качестве основы большинства частных построек используют ленточный фундамент. Он обладает следующими преимуществами:

  • относительная конструктивная простота,
  • возможность оборудовать подвальное помещение,
  • способность выдерживать тяжелые перекрытия,
  • отсутствие необходимости использовать спецтехнику.

Ленточный фундамент формируется в зависимости от планировки помещений, он монтируется по всему периметру дома, под несущими стенами и внутренними перегородками. Бетонная масса усиливается в данном случае с помощью каркаса из металлических прутьев. Железобетонная конструкция выгодно совмещает в себе прочностные характеристики обоих материалов и позволяет возводить объекты малоэтажного домостроения, дома, бани, гаражи. Включение каркаса из металлических прутьев в бетонное основание и называется армированием.

Нагрузка на фундамент чаще всего бывает неравномерной, по этой причине в конструкции возникают внутренние напряжения. Причин этому множество: изменения грунта, неровность земельного участка, различный вес определенных частей постройки в силу неравномерной интенсивности использования. Бетон демонстрирует низкие показатели сопротивления растяжению. Стальная арматура обладает высокими пластичными свойствами, что компенсирует недостатки бетона.

Армированный бетон – идеальное решение для ленточного фундамента. Один материал противостоит сжатию, другой – растяжению, вместе они эффективно сопротивляются разнонаправленным нагрузкам, исключая риски разрушения оснований зданий и сооружений. Арматурный каркас увеличивает устойчивость конструкции. Кроме того, правильно проведенное армирование с использованием всех рекомендаций к технологическому процессу в отношении того, как вязать арматуру на ленточный фундамент, позволяет сэкономить средства, необходимые на строительство. Уменьшение массивности фундамента благодаря использованию стальной арматуры снижает фактические затраты бетона.

Купить бетон

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

  • Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
  • Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
  • Вращательными движениями крючка создается скрутка из нескольких оборотов;
  • Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Укладка каркаса

Арматурный каркас монтируется непосредственно внутри опалубки, затем внутри него укладываются трубы коммуникаций, и выполняется заливка бетонного раствора. Бетон распределяется равномерно, в несколько слоев. После того, как бетон полностью высохнет, проводятся работы по гидроизоляции фундамента.

Как вязать арматуру для монолитной плиты?

Арматурный каркас используется в монолитной плите фундамента для компенсации растяжения, повышая прочность конструкции в 10 раз. Можно использовать готовые железобетонные плиты, однако гораздо дешевле изготовить их непосредственно на месте.

Какие материалы требуются?

Для монолитных плит используют бетон, арматуру, металлические прутья и стальную проволоку для связывания каркаса из арматуры. Очевидный метод сварки применять также не рекомендуется: после воздействия сварочного аппарата металл быстро теряет первоначальные свойства и разрушается под воздействием влажной среды. Связывать арматуру для монолитной плиты намного проще, чем для ленточного фундамента. Из инструментов понадобятся специальный крючок и угловая шлифмашина. Иногда для ускорения работ используют шуруповерт с крючком, который вставляют в зажимной патрон.

Каким должен быть каркас?

Для монолитных плит используют двусторонний каркас, который состоит из верхнего и нижнего слоев. Арматура должна отставать от краев плиты фундамента на 3-5 см. Изгибать и дополнительно усиливать арматуру в углах не обязательно, в отличие от технологии устройства ленточного фундамента. Стальную проволоку затягивают на стыках прутьев арматурного каркаса, тем самым придавая конструкции высокую прочность.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Видео

кладка и вязка своими руками, правила кладки

Железобетон — самый прочный искусственно созданный материал, из которого возводят объекты, требующие высокого уровня надежности. К таким сооружениям относятся плотины гидроэлектростанций, корпуса атомных реакторов, мосты, причалы и взлетно-посадочные полосы. Железобетон представляет собой конструкцию, внутри которой стальной каркас принимает на себя деформирующие линейные напряжения, а бетон защищает его от коррозии и сжатия. Армирование ленточного фундамента – самый ответственный этап обустройства основания дома, от которого зависит устойчивость и длительность эксплуатации всей конструкции. Существует ряд правил армирования основания, соблюдение которых позволит создать надежную и долговечную конструкцию.

Содержание

  1. Особенности и ограничения Стрип -фонда
  2. Необходимость и требования к подкреплению
  3. Укрепление материалов и инструментов
  4. Материалы, которые должны быть соединены
  5. технология

Особенности и ограничения ленточного фундамента

Армирование придает прочность и долговечность фундаменту

Ленточные фундаменты относятся к категории универсальных опорных конструкций, позволяющих вести строительство практически на всех типах грунтов. Основание представляет собой сплошную вертикальную плиту, на которую опираются стены здания. Лента может быть только опорой или выполнять функции подземной конструкции, когда изнутри убран грунт и залит пол.

Конструктивные особенности данного типа:

  • Использование для возведения отдельных блоков или монолитного строительства.
  • Возможность комбинирования с дополнительными вертикальными опорами (винтовые, железобетонные, буронабивные сваи) для оптимизации распределения вертикального давления.
  • Экономичный расход материалов с минимальным привлечением спецтехники. Возможность сделать своими руками.
  • Применяемость в частном и крупном промышленном строительстве.
  • Наличие техники для использования на различных рельефах и практически любых грунтах.
  • Высокие несущие свойства за счет грамотного сочетания материалов, форм и размеров.

Ленточные конструкции имеют ограничения:

  • Обязательно замкнутый контур, без которого невозможно добиться необходимой прочности.
  • Усиление по всей длине и высоте. Без каркаса конструкция не способна выдерживать вертикальные и горизонтальные нагрузки.
  • Глубина размещения. На плотных грунтах принимается в пределах 10-70% от уровня промерзания. На неустойчивых грунтах фундамент необходимо закладывать ниже этой отметки.
  • Зыбучие пески. На таких участках невозможно оборудовать подвал, отпадает целесообразность ленты. Вместо этого используется плитная или свайная технология.
  • База поддержки. Он должен соответствовать весу здания и несущей способности грунта во избежание перекосов и просадок. Для расчетов используются таблицы и формулы.

Преимущества конструкции проявляются только в том случае, если в ней установлен армирующий каркас, соблюдены правила приготовления, заливки и выдержки бетона.

Армирование Необходимость и требования

Армирование фундамента – процесс монтажа, позволяющий равномерно распределить вертикальное давление со стороны здания на заглубленный контур, а затем на грунт. Как правило, нагрузка, оказываемая на основание, отличается от места к месту. Причины этого кроются в конструкции помещений, хозяйственных построек, мебели, цементных стяжках, установке тяжелой бытовой техники.

Бетон имеет высокое сопротивление осевому сжатию и слабое сопротивление растяжению. Металлические стержни эластичны и передают это свойство фундаменту. В свою очередь затвердевшая смесь защищает железо от коррозии и удерживает его в статике.

В процессе эксплуатации составные части фундамента выполняют задачи разных физических свойств, направленные на достижение необходимых свойств системы крепи. Бетон сопротивляется сжатию, а сталь обеспечивает деформацию в расчетных пределах. Правильное проектирование может сократить объем земляных работ и расход раствора. Это экономит затраты и уменьшает вес основания.

К арматуре предъявляются следующие требования:

  • достаточный запас прочности, чтобы выдерживать дополнительные нагрузки, которые могут возникнуть в процессе эксплуатации конструкции;
  • расположение каркаса таким образом, чтобы он не мешал правильной подаче бетонного раствора в опалубку;
  • вязание с шагом, соответствующим толщине контура;
  • необходимо укладывать секции так, чтобы в конце заливки железо не выступало из фундамента;
  • обязательная обработка железа от коррозии, так как ржавчина может разрушить бетон;
  • жесткое соединение всех фрагментов независимо от их расположения.

Технология армирования проверена веками. Благодаря его внедрению срок службы зданий и сооружений увеличился в 3-4 раза.

Армирующие материалы и инструменты

Армирующие элементы для ленточных фундаментов

Чтобы правильно армировать фундамент, необходимо подобрать для этого соответствующие инструменты и приспособления. Если на этом этапе строительства будет допущена ошибка, рано или поздно она проявится. Это приведет к дорогостоящему ремонту или признанию здания аварийным. В продаже арматура для фундамента, отличающаяся особенностями, категориями и технологией сборки.

Арматура

Классикой считаются стержни из черного чугуна, выпускаемые по ГОСТ-5781-82. Производство осуществляется методом горячей прокатки. Изделия используются без ограничений по типу конструкции.

Стержни имеют следующие технические характеристики:

  • Класс. Варьируется по составу и количеству добавок, добавляемых к железу. Всего классов 6, качество металла увеличивается по мере увеличения показателя. Если армирование ленточного фундамента шириной 40 см можно выполнять стержнями класса А-I-А-II, то для фундамента многоэтажного дома шириной 60-80 см применяют изделия класса А-III и выше.
  • Материал. В строительстве используются пластиковые и стальные стержни. Первые дешевле, легче, устойчивы к коррозии, но недостаточно прочны. Изделия из металла гораздо надежнее, но дороже, тяжелее и подвержены ржавчине.
  • Поверхность. Фитинги изготавливаются с гладкой и рифленой поверхностью. Гладкая проволока используется для вязания каркаса и устройства легких основ. Гофрированные конструкции обеспечивают лучшее сцепление с бетоном и используются при возведении тяжелых объектов.

Стальная арматура классифицируется по свариваемости и подверженности коррозии.

Соединяемые материалы

Вязальная проволока

Самый простой и быстрый способ связать каркас – сварить его элементы. Однако для этого подходит только сталь марки «С». Другие материалы теряют прочность при нагревании.

Для быстрой и качественной вязки стержней можно использовать следующие инструменты:

  • Проволока стальная отожженная марки ВР. По своим характеристикам он может быть нормальной или повышенной прочности. Выпускается в бухтах или в виде готовых петель.
  • Пластиковые хомуты-стяжки. Сборка каркаса выполняется быстро и легко. Минусы в том, что изделия дорогие, не дают жесткого сцепления и ломаются на морозе.
  • Пластиковые стяжки со стальным сердечником. Обеспечивают простоту монтажа и прочность соединения, но стоят дорого.

Для сборки каркаса также используются другие приспособления: боковые и нижние зажимы, вставки для правильного формирования объемного каркаса и соблюдения расстояния между его фрагментами.

Вязальные инструменты

Инструменты для вязки арматуры

Работать с арматурой вручную просто невозможно, так как одной мышечной силы для такого процесса недостаточно. Для этого разработаны специальные инструменты, благодаря которым монтаж ускоряется и повышается его качество. При соблюдении инструкции по эксплуатации приборов прочность соединений не будет уступать сварным швам.

Связывание арматуры для ленточных фундаментов может осуществляться следующими приспособлениями:

  • Вязальный пистолет. Устройство оснащено катушками с проволокой и запасным аккумулятором. Инструмент захватывает узел каркаса, оборачивает вокруг него проволоку, скручивает ее и отрезает лишнее. Устройство эффективное, но достаточно дорогое.
  • Полуавтоматический захват, работающий по инерционному принципу. Действует аналогично пистолету, только часть операций по закручиванию выполняется мастером вручную. Шлейка гладкая и прочная.
  • Крючки для вязания. Они являются универсальным инструментом, позволяющим выполнять все действия, в том числе и в труднодоступных местах. Моделей крючков много, выбор делается после оценки их эргономики в индивидуальном порядке. При желании можно сделать крючок самостоятельно, взяв за шаблон фабричные изделия.

Приспособление для вязания выбирается исходя из объема работ, их сложности, собственных физических и финансовых возможностей. Желательно иметь под рукой полуавтоматический захват и пару крючков, чтобы иметь возможность непрерывно работать в любых условиях, комбинируя способы вязания.

Схема вязки армирования и расчет материалов

Армирование фундамента, расчет армирования, укладка и вязка — комплекс мероприятий, от качества которых зависит прочность основания и срок службы всего здания как весь. Во избежание ошибок следует составить подробную схему раскладки с пояснительной запиской относительно последовательности монтажа.

При составлении чертежа рамы для фундамента следует учитывать следующие правила:

  • Для нижнего ряда рамы фундамента берут самые толстые стержни с минимальным шагом вставок, так как самые высокие давление падает на эти уровни. Даже для строительства одноэтажного дома нужно брать изделия диаметром 10-12 мм.
  • Уголок не может быть соединением продольных элементов. В таких местах необходимо уложить согнутые фрагменты, а к ним даже прикрепить стержни.
  • Рамка должна быть не менее 30 от внешних сторон ленты. При возведении основания шириной 50 см вынос горизонтально расположенной арматуры составляет 40-44 см.
  • Максимальное расстояние между краями рамы 40 см. Если основание широкое, делается пространственная конструкция с несколькими ребрами.
  • Стальная проволока сечением 8 мм или пластмассовая вставка 10-12 мм применяются в качестве прокладок между вертикальными и горизонтальными элементами.
  • В зависимости от габаритов фундамента расстояние между поперечными креплениями принимают 10-50 см. Превышение максимального значения не допускается.
  • При высоте основания более 100 см делают несколько ярусов каркаса размером по вертикали 40-80 см. Не рекомендуется увеличивать высоту, так как это создаст сложности при вязании срезов.

При правильном проведении вязки в процессе заливки и твердения бетона конструкция займет оптимальное положение, сохраняя заданные линейные и пространственные формы. В результате в материале ленты отсутствуют внутренние напряжения.

Технология армирования

Каркас для ленточного фундамента изготавливается по размерам траншеи или заложенной в ней опалубки, в соответствии с заранее составленным проектом. Сборка начинается после обустройства отвала.

Этот процесс осуществляется в следующей последовательности:

  1. Конструктивные элементы раскладываются на ровной поверхности в соответствии со схемой.
  2. Установка нижнего горизонтального пояса. Сначала продольные элементы стыкуются поперек, затем к ним крепятся вертикальные хомуты.
  3. Сборка верхнего уровня секции. Используются стяжки или проволока. Проверяется прочность соединения.
  4. Изготовление угловых секций. На них устанавливаются дополнительные стойки, так как эти места принимают на себя максимальную нагрузку.
  5. Распорки крепления к стержням, которые обеспечат правильное и устойчивое положение рамы в пространстве.
  6. Сборка, укладка и закрепление последующих ярусов, если ведется устройство заглубленной ленты.
  7. Монтаж и крепление секций труб в опалубке, которые будут использоваться для прокладки коммуникаций или в качестве воздуховодов.

Наконец, бетон замешивают и заливают.

расчет и схема арматурного вязания, как правильно вязать

Любое здание не может обойтись без надежного и крепкого фундамента. Строительство фундамента – самый ответственный и трудоемкий этап. Но при этом должны быть соблюдены все правила и требования по укреплению фундамента. С этой целью возводят ленточный фундамент, который способен сделать основание строения прочным и надежным. Стоит более подробно рассмотреть особенности ленточного фундамента, а также технологию армирования конструкции.

Особенности

Ленточный фундамент представляет собой монолитную бетонную ленту без зазоров в дверных проемах, которая становится основой для возведения всех стен и перегородок строения. Основой ленточной конструкции является бетонный раствор, который изготавливается из цемента марки М250, воды, песчаной смеси. Для ее твердения используется арматурный каркас, выполненный из металлических стержней разного диаметра. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

    В любой ситуации нужно быть готовым к тому, что различные негативные воздействия на конструкции могут сказаться на состоянии фундамента. Поэтому, если армирование выполнено неправильно, при первой же малейшей угрозе фундамент может обрушиться, что приведет к разрушению всей конструкции.

    Арматура имеет следующие преимущества:

    • предотвращает проседание грунта под зданием;
    • положительно влияет на звукоизоляционные качества фундамента;
    • повышает устойчивость фундамента к резким перепадам температурного режима.

    Требования

    Расчеты армирующих материалов и схемы армирования проводятся в соответствии с правилами действующих СНиП 52-01-2003. В сертификате есть определенные правила и требования, которые необходимо соблюдать при армировании ленточного фундамента. Основными показателями прочности бетонных конструкций являются коэффициенты сопротивления сжатию, растяжению и поперечному разрушению. В зависимости от установленных нормируемых показателей бетона выбирают определенную марку и группу. Выполняя армирование ленточного фундамента, определяют тип и контролируемые показатели качества армирующего материала. Согласно ГОСТ допускается применение горячекатаной строительной арматуры повторяющегося профиля. Клапанная группа выбирается в зависимости от предела текучести при максимальных нагрузках, она должна обладать пластичностью, коррозионной стойкостью и низкотемпературными показателями.

    Виды

    Для армирования ленточного основания используются два вида стержней. Для осевых, которые несут ключевую нагрузку, требуется класс AII или III. При этом профиль должен быть ребристым, потому что он имеет наилучшее сцепление с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для надстроечных перемычек применяют более дешевую арматуру: гладкую марки АИ, толщина которой может быть 6–8 миллиметров. В последнее время стала пользоваться большим спросом арматура из стеклопластика, поскольку она обладает лучшими прочностными свойствами и долгим сроком службы.

    Большинство проектировщиков не рекомендуют использовать его для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких строительных материалов известны давно. Разработаны специализированные армирующие профили, которые способствуют тому, что бетон и металл объединяются в цельную конструкцию. Как поведет себя бетон со стекловолокном, насколько надежно эта арматура будет соединяться с бетонной смесью и будет ли эта пара успешно справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно использовать стеклопластиковую или железобетонную арматуру.

    Оплата

    Расход арматуры необходимо производить на этапе планирования чертежей фундамента, чтобы в дальнейшем точно знать, сколько потребуется строительного материала. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Сначала нужно установить внешний вид металлического каркаса. Он будет выполнен из верхнего и нижнего армопоясов, в каждом по 3 арматурных стержня. Промежуток между стержнями будет 10 см, также нужно добавить еще 10 см для защитного бетонного слоя. Соединение будет производиться путем варки одинаковых по параметрам отрезков арматуры с шагом 30 см. Диаметр арматуры 12 мм, группа А3.

    Расчет необходимого количества арматуры выглядит следующим образом:

    • Для определения расхода стержней на осевой пояс необходимо произвести расчет периметра фундамента. Необходимо взять условное помещение периметром 50 м. Так как в двух армопоясах по 3 бруска (всего 6 штук), то расход составит: 50х6=300 метров;
    • Теперь необходимо рассчитать, сколько соединений потребуется для соединения ремней. Для этого необходимо общий периметр разделить на шаг между перемычками: 50:0,3=167 штук;
    • при соблюдении определенной толщины ограждающего слоя бетона (около 5 см), размер перпендикулярной перемычки составит 60 см, а осевой — 30 см. Количество отдельных перемычек на одно подключение – 2 шт.;
    • необходимо рассчитать расход брусков на осевые перемычки: 167х0,6х2 = 200,4 м;
    • расход изделий на перпендикулярные перемычки: 167х0,3х2 = 100,2м.

    В итоге расчет армирующих материалов показал, что общая сумма затрат составит 600,6м. Но эта цифра неубедительна, приобретать изделия необходимо с запасом (10–15%), так как необходимо выполнить усиление фундамента в угловых зонах.

    Схема

    Постоянное движение грунтов оказывает самое серьезное давление на ленточный фундамент. Чтобы стойко выдерживать такие нагрузки, а также устранять источники образования трещин на этапе планирования, специалисты рекомендуют позаботиться о правильно подобранной схеме армирования. Схема армирования фундамента представляет собой определенное расположение осевых и перпендикулярных стержней, которые собираются в единую конструкцию.

    В СНиП № 52-01-2003 четко прописано, как укладывать армирующие материалы в фундамент, с каким шагом в разные стороны.

    Стоит учитывать следующие правила из этого документа:

    • шаг укладки стержней зависит от диаметра арматуры, размеров гравийных гранул, способа укладки бетонного раствора и его уплотнения;
    • Шаг наклепа — расстояние, равное двум высотам сечения армирующей ленты, но не более 40 см;
    • поперечная закалка — это расстояние между стержнями равно половине ширины самого сечения (не более 30 см).

    При принятии решения о схеме армирования необходимо учитывать тот факт, что в опалубку монтируется каркас в сборе целиком, а внутри будут завязываться только угловые секции. Количество осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, т. к. заранее определить участки с наибольшими нагрузками невозможно. Наиболее популярными являются схемы, в которых соединение арматуры осуществляется таким образом, что образуются ячейки геометрических фигур. В этом случае прочный и надежный фундаментный фундамент гарантирован.

    Технологические работы

    Армирование ленточного фундамента выполняется с соблюдением следующих правил:

    • Для функциональной арматуры применяют стержни группы А400, но не ниже;
    • специалисты не рекомендуют сварку в качестве соединения, так как она затупляет сечение;
    • по углам арматура связана, но не приварена;
    • резьбовые фитинги для хомутов не допускаются;
    • необходимо строго выполнять защитный слой бетона (4–5 см), т. к. это защита металлических изделий от коррозии;
    • при выполнении каркасов стержни в осевом направлении соединяют внахлест, который должен быть не менее 20 диаметров стержней и не менее 25 см;
    • При частом размещении металлических изделий необходимо соблюдать размер заполнителя в бетонном растворе, он не должен застревать между стержнями.

    Подготовительные работы

    Перед началом работы необходимо очистить рабочую зону от различного мусора и мешающих предметов. По заранее подготовленной разметке выкапывается траншея, которую можно сделать вручную или с помощью специализированной техники. Чтобы стены оставались в идеально ровном состоянии, рекомендуется монтировать опалубку. В основном каркас помещают в траншею вместе с опалубкой. После этого заливается бетон, а конструкция в обязательном порядке гидроизолируется листами рубероида.

    Способы вязки арматуры

    Схема упрочнения ленточного фундамента допускает соединение стержней пучковым способом. Связанный металлический каркас имеет повышенную прочность по сравнению со сварным вариантом. Это происходит из-за того, что увеличивается риск пригорания изделий из металла. Но это не относится к фабричным изделиям. Допускается ускорение работ по выполнению армирования на прямых участках сваркой. А вот армирование уголков производится только с применением вязальной проволоки.

    Перед тем как вязать арматуру нужно подготовить необходимые инструменты и стройматериалы.

    Существует два способа связывания металлических изделий:

    • специализированный крючок;
    • вязальная машина.

    Первый способ подходит для небольших объемов. Укладка арматуры в этом случае займет слишком много времени и сил. В качестве соединительного материала используется отожженная проволока диаметром 0,8–1,4 мм. Использование других строительных материалов запрещено. Арматуру можно соединить отдельно, а затем опустить в траншею. Или выполнить вязку арматуры внутри ямы. Оба пути рациональны, но есть некоторые отличия. Если делать на поверхности земли, то можно справиться самостоятельно, а в траншее понадобится помощник.

    Как вязать арматуру по углам ленточного фундамента?

    Для угловых стен используются несколько способов крепления.

    • Лапа. Для проведения работ на конце каждого стержня делается лапка под углом 90 градусов. В этом случае удочка напоминает кочергу. Размер стопы должен быть не менее 35 диаметров. Изогнутый участок стержня соединен с соответствующим вертикальным участком. В результате получается, что внешние бруски каркаса одной стены крепятся к наружным стенкам другой стены, а внутренние присоединяются к наружным.
    • Использование L-образных зажимов. Принцип исполнения аналогичен предыдущей вариации. Но здесь не нужно делать стопу, а взять специальный Г-образный элемент, величина которого не меньше 50 диаметров. Одна часть привязывается к металлическому каркасу одной поверхности стены, а вторая – к вертикальному металлическому каркасу. При этом внутренний и внешний хомуты соединяются. Шаг хомутов должен составлять ¾ от высоты стены подвала.
    • С использованием U-образных зажимов. На уголок понадобится 2 зажима, размер которых 50 диаметров. Каждый из хомутов приварен к 2 параллельным стержням и 1 перпендикулярному стержню.

    О том, как правильно армировать углы ленточного фундамента, смотрите в следующем видео.

    Как выполнить армирование под тупыми углами?

    Для этого внешний стержень изгибается до определенного значения градуса и к нему прикрепляется дополнительный стержень для качественного усиления прочности. Внутренние спецэлементы соединены с внешними.

    Как связать арматурную конструкцию своими руками?

    Стоит рассмотреть подробнее, как выполняется вязка арматуры на поверхности земли. Сначала делаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где армируются углы. Готовятся сегменты арматуры. Стандартная величина стержней 6 метров, по возможности их лучше не трогать. Если вы не уверены в собственных силах, что справитесь с такими удилищами, их можно разрезать пополам.

    Специалисты рекомендуют начинать вязать арматурные прутья с самой короткой планки-основы. дающий возможность приобрести определенный опыт и навык, в дальнейшем будет легче справляться с длинными конструкциями. Резать их нежелательно, так как это увеличит расход металла и снизит прочность фундамента. Параметры заготовок следует рассматривать на примере фундамента, высота которого составляет 120 см, а ширина – 40 см. Арматурные изделия следует заливать со всех сторон бетонной смесью (толщиной около 5 см), которая является исходной состояние. Учитывая эти данные, чистые параметры армирующего металлического каркаса должны быть не более 110 см в высоту, 30 см в ширину. Для вязки прибавьте по 2 сантиметра с каждой грани, это нужно для нахлеста. Поэтому заготовки для горизонтальных перемычек должны иметь размер 34 сантиметра, заготовки для осевых перемычек должны быть 144 сантиметра.

    После расчетов вязальной закалки конструкция выглядит следующим образом:

    • следует выбрать ровный участок земли, положить два длинных стержня, концы которых необходимо обрезать;
    • на расстоянии 20 см от торцов, по крайним краям крепятся горизонтальные распорки. Для обвязки потребуется проволока 20 см. Его складывают пополам, протягивают под обвязку и затягивают крючком. Но затягивать надо осторожно, чтобы не оборвалась проволока;
    • На расстоянии около 50 см поочередно крепятся остальные горизонтальные стойки. Когда все будет готово, конструкцию убирают на свободное место и проводят обвязку еще одного каркаса идентичным образом. В результате получатся верхняя и нижняя части, которые необходимо соединить между собой;
    • то нужно установить упоры для двух частей сетки, можно упереть их в разные предметы. Главное, соблюдать, чтобы сопряженные конструкции имели надежное расположение профиля, расстояние между ними должно быть равно высоте присоединяемой арматуры;
    • на концах крепятся две осевые стойки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое устройство, можно приступать к обвязке оставшихся кусков арматуры. Все процедуры выполняются с проверкой габаритов конструкции, хотя заготовки делаются одинаковых габаритов, лишняя проверка не помешает;
    • таким же способом скрепляются все остальные прямые участки рамы;
    • На дно траншеи укладывается прокладка, высота которой не менее 5 см, и на нее будет укладываться нижняя часть сетки. Устанавливаются боковые опоры, сетка монтируется в правильном положении;
    • убраны параметры незащищенных стыковочных узлов и углов, подготовлены отрезки арматуры для соединения металлокаркаса в общую систему. Стоит отметить, что нахлест концов арматуры должен быть не менее 50 диаметров стержня;
    • привязывается нижний виток, после перпендикулярных стоек и к ним привязывается верхний виток. Проверяется расстояние арматуры до всех граней опалубки. На этом затвердевание конструкции заканчивается, теперь можно приступать к заливке фундамента бетонной смесью.

    Арматура вязальная со специализированным приспособлением

    Для изготовления такого механизма потребуется несколько досок толщиной 20 миллиметров.

    Сам процесс выглядит следующим образом:

    • Отрезается 4 доски по размеру арматуры, они соединяются по 2 штуки на расстоянии, равном шагу вертикальных стоек. В итоге должны получиться две доски одинакового рисунка. Необходимо следить за тем, чтобы разметка расстояния между планками была одинаковой, иначе не получится осевое расположение соединительных спецэлементов;
    • Делаются 2 вертикальные опоры, высота которых должна быть равна высоте арматурной сетки. Выборки должны иметь профильные угловые опоры, которые не позволят им перевернуться. Готовая конструкция проверяется на прочность;
    • ножки опоры устанавливаются на 2 доски с накаткой, а две крайние доски размещаются на верхней полке опоры. Фиксация производится любым удобным способом.

    В результате должна быть сформирована модель армирующей сетки; теперь работу можно проводить без посторонней помощи. Вертикальные прогоны арматуры устанавливаются на запланированные участки, и их положение заранее фиксируется с помощью обычных гвоздей на определенное время. На каждой горизонтальной металлической перемычке установлен стержень арматуры. Эта процедура выполняется со всех сторон рамы. Если все сделано правильно, можно приступать к вязанию проволокой и крючком. Конструкцию необходимо выполнять, если в наличии имеются такие же участки сетки из армирующих изделий.

    Вязание армированной сетки в траншее

    Работа в траншее затруднена из-за тесноты.

    Необходимо тщательно продумать схему вязания каждого спецэлемента.

    • На дно траншеи уложат камни или кирпичи высотой не более 5 см, они приподнимут металлические изделия от земли и позволят бетону закрыть арматурные изделия со всех граней. Расстояние между кирпичами должно быть равно ширине сетки.
    • Продольные стержни размещаются поверх камней. Горизонтальные и вертикальные прутья следует нарезать по необходимым параметрам.
    • Начните формировать основу каркаса с одной стороны фундамента. Работу будет легче выполнить, если заранее привязать к стержням горизонтальные стойки. Помощник должен поддерживать концы стержней, пока они не установлены в правильном положении.
    • Выполняется поочередная вязка арматуры, расстояние между элементами распорки должно быть не менее 50 см. Таким же образом соединяется арматура на всех прямых участках фундаментной ленты.
    • Проверяются параметры и пространственное расположение каркаса, при необходимости нужно исправить ситуацию, не допускать касания металлических изделий к опалубке.

    Советы

    Следует ознакомиться с многочисленными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

    • Изначально необходимо разработать план, по которому в дальнейшем будут производиться расчеты для определения нагрузки на фундамент.
    • При изготовлении опалубки не должно образовываться зазоров, иначе через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
    • Грунт должен быть гидроизолирован, при его отсутствии качество плиты снизится.
    • Запрещается контакт арматуры с грунтом; такой контакт приведет к появлению ржавчины.
      • Если армирование каркаса решено выполнять сваркой, то лучше использовать стержни с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под воздействием температурных режимов не теряю мои технические характеристики.
      • Не рекомендуется использовать гладкие стержни для армирования.
