Как лучше установить деревянные перила на лестнице, закрепить балясины, крепить (ставить) перила (поручни)

15.08.2019

Ограждения — элемент декора и защита от случайного падения с лестничного марша. Балясины, опорные столбы и поручень — составные части перил, к которым предъявляют требования удобства и безопасности:

• вертикальные стойки монтируются на ступени или тетиву с интервалом 10-15 см;
• допустимая высота перил — 90-150 см;
• ограждение должно выдерживать нагрузки до 100 кг.

Материал для балясин и поручней

Для изготовления этих элементов используют:

• Бетон или камень. Сфера применения — на наружных и входных лестницах, для строительства ограждений балконов, террас. Способ производства — формовка по одному элементу или секциями. Классическая форма — в виде кегля с узкими сторонами. Можно отливать прямые или изогнутые под разными углами стойки. Тяжелые бетонные, каменные, гипсовые балясины нельзя ставить на деревянных и металлических лестницах.



• Металл — сталь, чугун. Способ изготовления — ковка, литье, сварка из отдельных элементов. Металлические стойки собирают по периметру, на отдельных участках, с одной или обеих сторон маршей. Балясины ставят в перилах конструкций. Перед изготовлением делают расчеты размеров и нагрузки. Простые металлические балясины ограждают марши и предупреждают риск случайного падения со ступеней. Фигурные, объемные, кованые элементы украшают лестницу.

  Перила из нержавейки устанавливают на уличные лестницы, во влажные помещения.

  Ограждения из обычной стали не обладают коррозионной стойкостью. Чтобы предупредить появление ржавчины, их хромируют. Напыление нужно периодически обновлять, поскольку оно быстро стирается.

  Кованые ограждения выбирают для элитных лестниц. Они стойкие к механическим повреждениям, долговечные.

  Алюминий — мягкий металл, подверженный деформации. Не рекомендуем ставить алюминиевые перила в местах с повышенной проходимостью.



• ПВХ, пластик. Основное преимущество — малый вес и невысокая стоимость. Из пластика делают балясины и поручни, которые не боятся влаги, ударов, царапин. Материалу придают простые и сложные формы. Для баланса и устойчивости в полые балясины вставляют армирующий металлический стержень. Пластиковый поручень делают без видимых соединительных швов и острых углов. Полимеру придают любой нужный цвет, имитирующий камень, дерево, металл, поэтому его можно ставить на лестницы из любого материала.

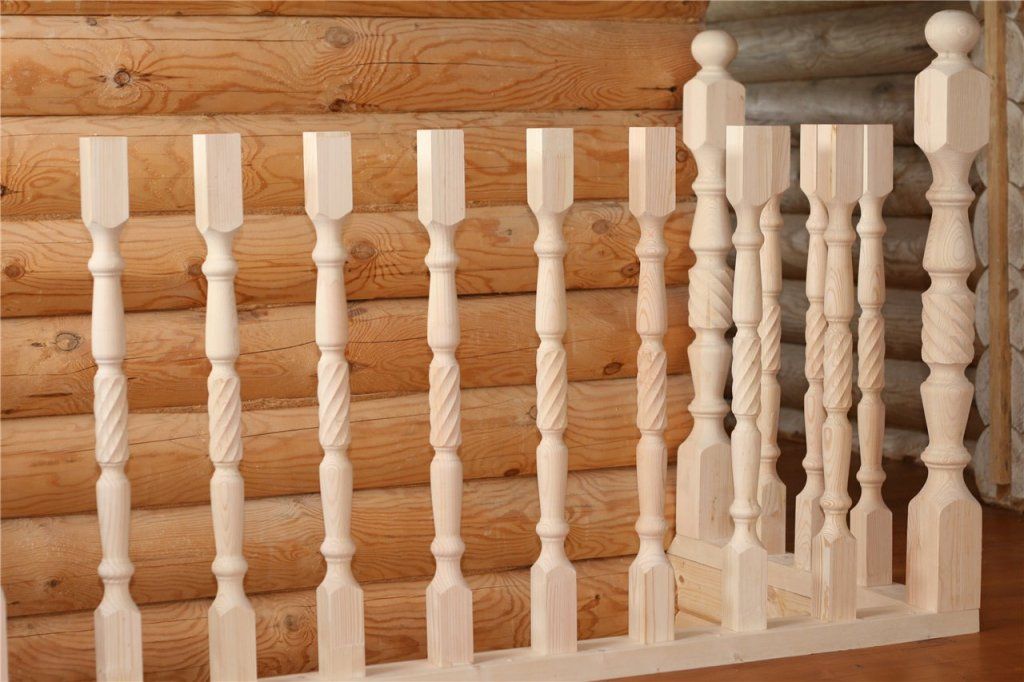

• Натуральное дерево. Из заготовки вытачивают вручную или на станке балясину и поручень заданной формы и размера. При правильном изготовлении и монтаже деревянное ограждение выдерживает нагрузку не меньшую, чем металлические или бетонные перила. Древесину легко обрабатывать. Балясины делают из разных пород деревьев. Не имеет значения, будет ли древесина твердой или мягкой. Главное — хорошо просушить пиломатериалы. Рекомендуем установить деревянные перила на лестнице или крыльце из дерева, металла или комбинированных материалов.


• Стекло. Ограждения в виде панелей, толщиной 8-12 мм, делают из ударопрочного стекла. Даже значительной силы механические воздействия не нарушают формы изделий. Материал не электризуется, поэтому пыль на нем почти не скапливается. Полированная поверхность хорошо отчищается от грязи влажной салфеткой. Такие ограждения удачно сочетаются с металлом, ковкой и пластиком.

Как правильно установить ограждения

Способ сборки перил выбирают, исходя из типа лестничной конструкции, материала и ограждений.

В начале, в конце марша и на его поворотном участке прикрепляют опорные столбики. Если балясины тонкие, или заполнение делают декоративным продольным, опоры устанавливают через 2 или 3 проступи. Вертикальные балясины прикрепляют на каждой ступеньке или через 10-15 см друг от друга.

Нужно рассчитать, как лучше прикрутить стойки — близко к краю марша или на расстоянии от него. За основу расчета возьмем сечение стойки и ориентировочное расстояние ее размещения от края ступени, допустим, 3 см. Если разделить сечение стойки на 2 и прибавить к результату 3 см, получим расстояние, которое оптимально отмерить от края лестницы, чтобы сделать отверстие под опору для ее монтажа.

Как крепятся вертикальные стойки:

• на проступь;
• на боковую часть тетивы;
• на верхнее ребро тетивы.

Общий принцип крепления перил:

1. Ставим опорные стойки и закрепляем их.
2. Между опорами протягиваем шнурок, который определит точность расположения балясин и поручня.
3. Размечаем место установки каждой стойки и опоры.
4. Выравниваем столбы — их верхняя часть должна идти параллельно маршу. В деревянных элементах спиливаем верх под заданным углом.
5. Прикрепляем их на опоре.
6. Поверх вертикальных стоек укладываем поручень, делая в местах поворота переходной участок.
7. В завершении сборки заделываем зазоры, маскируем, зашкуриваем места креплений.

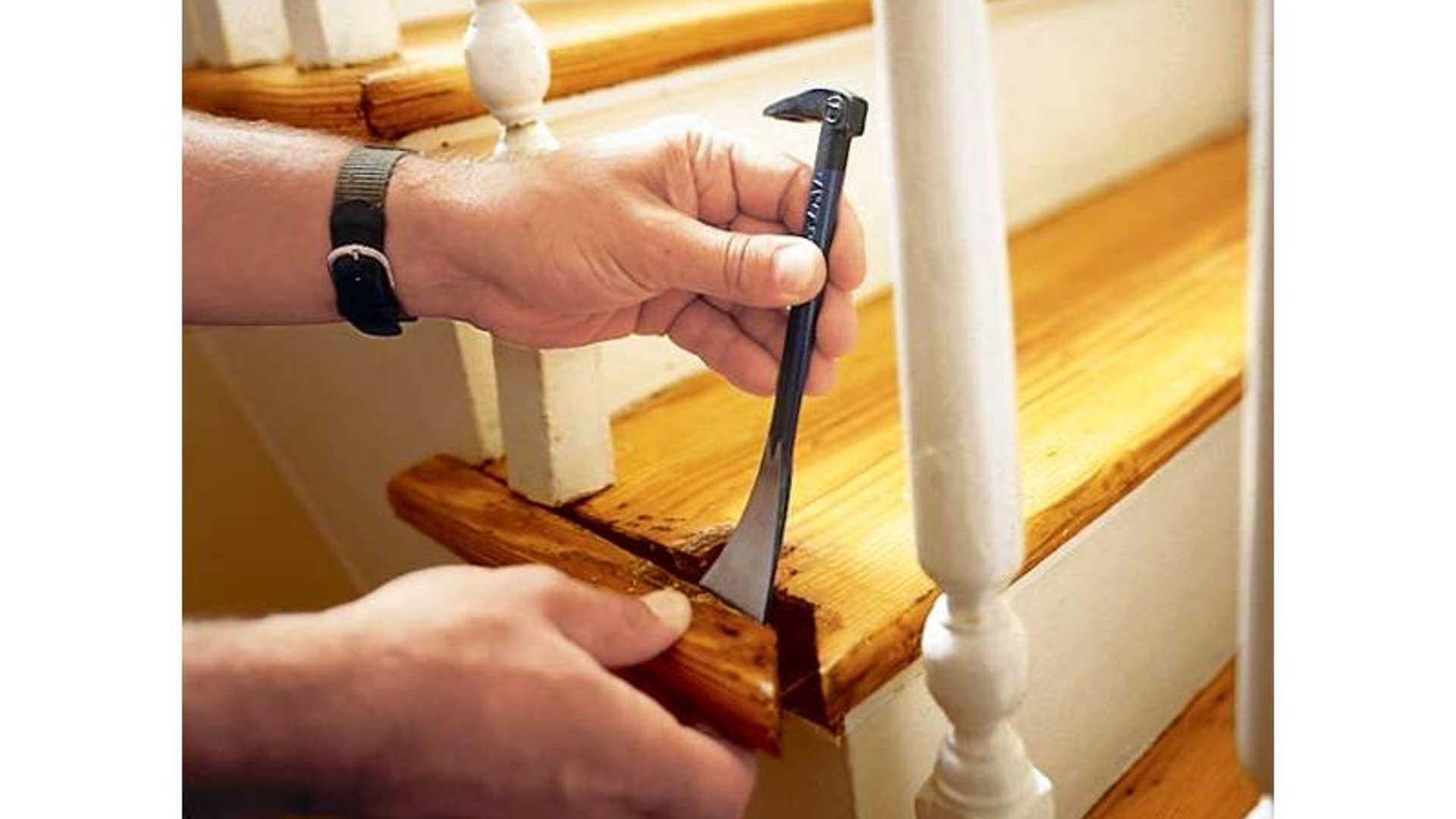

Чтобы закрепить балясины на деревянной лестнице, используют шканты, шпильки и саморезы. Гладкие гвозди не выдерживают постоянной вибрации и быстро расшатываются.

Для установки на гладкие или резьбовые шпильки намечают центр в торце стойки и засверливают отверстие глубиной на пару миллиметров больше размера шпильки. Сверлить нужно очень аккуратно, иначе пойдут трещины. Чтобы крепеж сел плотно, отверстие рекомендуем залить клеем и обработать конец крепежа смесью клея и опилок. После вкручивания шпильки убирают все наплывы и остатки клея, чтобы ровно и хорошо установить балясины.

Похожий принцип крепления перил на деревянные шканты. При вклеивании важно соблюдать вертикальность крепежных деталей, иначе все ограждение будет кривым.

Длинные саморезы (8-10 см) тоже обеспечивают прочность конструкции. Их вкручивают сквозь балясины в засверленное отверстие. Шляпки срезают, чтобы они не торчали, а затем шпаклюют под цвет дерева.

Столярным клеем промазывают все отверстия, куда будут устанавливаться стойки и подперильные планки, чтобы ограждение было крепким.

Как ставить металлические балясины:

• на подпятники, которые прикручиваются в проступь или боковую часть тетивы. На эту деталь затем собирают элементы ограждения;
• крепить зажимными шурупами. Соединение придется периодически подтягивать;
• сварка, если толщина металлической поверхности более 1 мм.

Разметку и установку металлических ограждений делают в той же последовательности, что и для сборки деревянных перил. Рекомендуем закреплять вертикальные элементы в четырех точках, чтобы они не шатались.

Чтобы правильно закрепить перила из стекла, нужны фиксаторы с зажимами. При этом не нужно сверлить поверхность. Стеклодержатели в виде пластины надежно удерживают экран, он не сползает, не шатается. Их устанавливают вместе с опорами нестандартного сечения.

В сборке ограждения поручень — завершающий элемент. Он может прикрепляться на лестницу или на стену для удобства подъема, если перила установлены с внешней стороны. Пристенный поручень крепят шарнирными кронштейнами-держателями. К балясинам деревянный элемент прикручивают саморезами, металлический — собирают при помощи сварки.

Для установки пластикового поручня нужен строительный фен или нагревательный рукав для разогрева материала. Разогретый пластик принимает любую форму, его можно монтировать даже на криволинейной или винтовой конструкции. На самом марше ставим подперильник — тонкую трубку, повторяющую контуры ограждения. После разогрева, не вынимая поручень из нагревательного рукава, устанавливаем его на подперильник и плотно притягиваем малярным скотчем. Выключаем нагревательный рукав и ждем остывания пластика. Снимаем с отвердевшей поверхности рукав и снова закрепляем на конструкции скотчем, дожидаясь полного отвердения. В завершении прикручиваем смонтированный поручень к балясинам.

Строительные нормы

ГОСТ 25772-83 устанавливает, что высота экранных, решетчатых, комбинированных ограждений на внутренних конструкциях не должна быть меньше 90 см.

В жилых помещениях обязательно на перила монтировать поручни, которые выдерживают нагрузку 30 кг/см.

Все элементы конструкции делают без острых выступов, кромок. Поверхность поручня — ровная гладкая, без зазоров. Его начало и конец должны быть скругленными и выступать за ступени на 30 см.

В производстве перил не допускается использовать пожароопасные материалы.

Если лестницей пользуются дети, правильно ставить еще один, дополнительный поручень, высотой 50 см. Высота ограждений — 1,2 м (для детей с проблемами развития — 1,8 м). Применение горизонтальных ригелей, экранных ограждений не допускается.

Просвет между балясинами — не более 10 см.

На наружных входных лестницах, высота которых превышает 0,45 м, рекомендуется построить ограждения, особенно если есть маломобильные члены семьи.

Как крепить балясины к ступеням лестницы: пошаговая инструкция

Вопрос, от которого во многом зависит безопасность лестничной конструкции — крепление балясин к поверхности ступеней. Независимо от конфигурации постройки необходимо обеспечить наличие ограждений для безопасности и удобства движения. К балясинам крепятся перила, но изначально стоит задача установить непосредственно сами опоры. Как это сделать?

Устройство ограждений и балясин

Согласно нормам безопасности по краям лестницы должны располагаться специальные ограждения с поручнями. Они играют важную функциональную и эстетическую роль.

Ограждения состоят из нескольких частей:

• опорные столбы,
• промежуточные балясины,
• поперечные планки,
• перила.

Несущими элементами конструкции являются именно балясины и опоры. От качества их монтажа зависит устойчивость всей конструкции в целом. Перед тем как разобраться, с помощью чего лучше крепить балясины к ступеням и тетиве, следует понять устройство этого элемента.

Опоры и балясины – несущие элементы конструкции

Конструкцию столбов можно разбить на три составляющие:

• опора,
• центральная часть,
• основание.

Именно крайние элементы служат основой для их крепления. При этом важно учитывать материал, из которого изготовлена конструкция. Это может быть:

• дерево,
• металл,
• бетон,
• камень.

Больше всего вариантов доступно для деревянных изделий. Массивные бетонные и каменные конструкции обычно закладываются еще на этапе строительства самой лестницы.

Способы монтажа

Главный вопрос: как надежно крепить балясины к лестнице? К ступеням балясины можно прикрепить несколькими способами:

• на шканты;
• на шпильки с резьбой;
• на саморезы или винты.

Можно фиксировать основание опорных столбов непосредственно к полу. Чтобы сэкономить место и не забирать ценное пространство на самой лестнице, балясины часто монтируются к тетиве или косоурам.

Используя такие же способы, как и для соединения со ступенями, крепить балясины к полу можно с помощью дополнительного связующего элемента — планки подбалясенника. Такой же элемент позволяет зафиксировать и перила. Однако его использование не является обязательным условием.

Планка подбалясенника – дополнительный связующий элемент, упрощающий способ крепления

Шканты

Все способы монтажа ограждений к лестнице не отличаются особой сложностью. При этом можно выделить всё же один из наиболее простых вариантов. В данном случае предполагается использование так называемых шкантов. По своей сути это деревянные заглушки, которые вставляются в подготовленные пазы и надежно сцепляют два элемента. Соблюдается так называемый метод соединения шип-паз.

Монтаж балясин к лестнице с помощью шкантов

Естественно, шкантовое крепление к лестнице балясин и столбов подходит только для деревянных конструкций. Лучше всего фиксировать ограждение не на сами ступени, а к тетиве. В таком случае на одинаковом расстоянии в тетиве высверливаются углубления, примерно равные по диаметру размеру шканта. То же самое делается и с торцевой частью основания балясин. Шкант должен плотно входить в отверстие, без малейших зазоров.

Перед тем как закрепить на шканты балясины, следует промазать места соединения столярным клеем. Это обеспечит более надежную фиксацию элементов между собой.

Шпильки

Еще один популярный метод, который используется для крепления деревянных балясин к тетиве лестницы и её ступеням — использование шпилек с резьбой. Здесь следует рассмотреть вопрос с двух позиций: установка опорных и промежуточных столбов, а также монтаж к ним перил.

Для начала следует обратить внимание на установку балясин. Прежде всего нужно наметить места креплений всех элементов ограждения. В тетиве или ступенях просверливается отверстие и в него вворачивается крепление в виде шпильки. Затем с торцевой части опоры необходимо просверлить небольшое отверстие четко по центру основания. После этого изделие насаживается на установленную заранее шпильку и плотно закручивается.

Популярный метод крепления балясин к тетиве лестницы – использования шпильки

Второй вопрос: как крепить балясины непосредственно к перилам. В таком случае лучше всего использовать не простые прямые штыри, а так называемые вворачиваемые петли. С их помощью можно без труда зафиксировать перила, а также соединить их отрезки между собой, в частности, на поворотах. При этом даже необязательно подпиливать опоры, если в перилах есть углубление с обратной стороны. Поручни насаживаются на шпильку и плотно прижимаются. Если речь идет о торцевом соединении, дополнительно используется гайка для фиксации перил. Ее вкручивают через дополнительно просверленное отверстие.

Саморезы

Универсальный метод крепления балясин к полу, ступеням и тетиве — использование винтов и саморезов. С их помощью можно закрепить и деревянные, и металлические изделия. Здесь следует выделить несколько подходов:

• использование подбалясенника;
• опорная пластина;
• прямая фиксация.

Все методы, по сути, похожи. Надежное соединение со ступенями может обеспечить использование пластины. В таком случае она удерживает опору, а сама привинчивается к полу четырьмя винтами. При использовании подбалясенника можно скрыть место врезки самореза в основание столба.

С помощью саморезов можно без труда прикрепить балясины к перилам

Если ступени не имеют подступенка, очень удобно выводить крепление на низ. Если же подступенки съемные, можно замаскировать места соединения.

Так как крепить балясины к тонкой тетиве подобными способами не всегда удобно, используют еще один довольно интересный прием. Для этого необходимо добавить к конструкции дополнительный поворотный элемент и соединить с его помощью балясины и боковую часть косоура. Таким образом, удается сохранить пространство на ступенях и вынести ограждение за их пределы.

При выполнении работ важно не допустить повреждения опор. Для их изготовления выбирайте только те породы дерева, которые способны выдержать подобный монтаж и хорошо противостоят раскалыванию.

[niceyoutubelite id=”SSHYlz69rwI”]

Как установить балясины на палубе?

При принятии решения о том, какие балясины лучше всего подходят для вашей местности, важно учитывать, как эти балясины будут крепиться к террасе. Существует два основных способа установки шпинделей:

1. Установка между верхней и нижней направляющими. Узнать больше →
2. Установка сбоку верхней и нижней направляющих. Узнать больше →

Пример установки между поручнями

Пример установки сбоку от поручней

Установка балясин между поручнями

. Это можно сделать либо с помощью согласующего соединителя на любом конце балясины, либо путем фрезерования небольшого отверстия в двух направляющих для вставки каждой балясины. Этот промежуточный метод монтажа будет отличным выбором для любого стиля палубы, поскольку он позволяет вам иметь отточенный вид ваших балясин как изнутри, так и снаружи.

Соединители балясин

Если балясины не устанавливаются в перила через фрезерованное отверстие, следующим шагом будет выбор используемого вами соединителя балясин. Соединители балясин, также известные как башмаки балясин, необходимы как на верхнем, так и на нижнем конце каждого шпинделя. Балясины обычно упаковываются в пакеты по 10 штук, а соединители балясин обычно упаковываются в координирующий набор из 20 штук. Это позволяет вашим количествам идти рука об руку при заказе. Большинство соединителей балясин подходят для балясин стандартного размера ¾ дюйма и позволяют легко соединять элементы как на уровне, так и на лестнице. Эти соединители не только помогут вам прикрепить балясины к перилам, но и предотвратят коррозию при работе с пиломатериалами, обработанными под давлением. Вот некоторые варианты соединителей и важные примечания, которые следует учитывать при выборе соединителей балясин:

Соединители круглых балясин Deckorators

Квадратные стандартные соединители балясин Deckorators

Стандартные соединители балясин

Эти соединители практически скрыты внутри балясин и не будут заметны после завершения установки. Они будут иметь тонкий разрез, отделяющий металлические балясины от пиломатериалов.

Deckorators Designer Соединители балясин

Deckorators Square Estate Соединители балясин

Декоративные соединители для балясин

Часто называемые башмаками для балясин, эти соединители добавят элемент украшения вверху и внизу каждой балясины, обеспечивая такую ​​же надежную фиксацию.

Deckorators Designer Лестничные соединители и адаптеры

Универсальные квадратные соединители для балясин

Лестничные соединители и адаптеры

универсальный Соединители для круглых балясин. Другие модели, такие как Square Estate и Designer Round, продаются отдельно или в комплекте с лестничным адаптером, который работает непосредственно с версией уровня, обеспечивая идеальный угол наклона лестницы.

Solutions Стеклянные балясины и соединители

Декораторы Стеклянные балясины и соединители

Соединители для установки стеклянных балясин между перилами

Соединители стеклянных балясин работают так же, как стандартные соединители, с двумя соединителями в комплекте установочные винты вкручиваются с любой стороны разъема. Единственный важный момент, о котором следует помнить при покупке соединителей для стеклянных балясин, — это убедиться, что вы придерживаетесь одной и той же системы; например Стеклянные балясины Fortress должны использоваться с соединителями Fortress. Стеклянные балясины не имеют стандартного размера балясин, а это означает, что ширина может варьироваться от марки к марке.

Установка балясин сбоку от поручней или монтаж на фасаде

Установка балясин сбоку на поручнях или монтаж на фасаде — это один из самых простых типов балясин для установки. Вот почему это отличный вариант для новой установки террасы своими руками или замены изношенных деревянных балясин.

Установка фасадных балясин

Будь то стекло или металл, установка фасадных балясин не может быть проще, так как не требуются дополнительные детали и детали! Просто установите балясину на место с помощью прилагаемых установочных винтов. При установке металлических балясин на древесину, обработанную давлением, обязательно установите пластиковую шайбу между балясинами и поручнями. Многие бренды будут включать эти шайбы, однако не все из них. Обязательно прочтите «Содержимое упаковки» для подтверждения. Вот некоторые варианты балясин и важные примечания, которые следует учитывать при выборе балясин для лицевой установки:

Традиционные фасадные алюминиевые балясины Deckorators

Квадратные фасадные балясины серии Fortress Vintage

Прямые традиционные фасадные балясины

Прямые традиционные фасадные балясины крепятся к лицевой стороне ограждения внахлест сверху и снизу палубные поручни. Прямая форма делает акцент на деревянных или композитных палубах, а шурупы, подобранные по цвету, усиливают четкие линии. Эти балясины отлично подходят для нового строительства или замены изношенных деревянных балясин.

Deckorators Arc Архитектурные фасадные балясины

Лицевые балясины серии Fortress Vienna

Архитектурные изогнутые фасадные балясины

Архитектурные изогнутые фасадные балясины s похожи на традиционные, но имеют либо «живот или в форме «лука». Эти балясины доступны от большинства производителей, эти балясины — простой способ добавить утонченную изысканность и изящество вашей террасе.

Стеклянные балясины Deckorators Frontier, устанавливаемые между деревянными перилами

Стеклянные балясины Deckorators Frontier, установленные между изготовленными на заказ деревянными перилами

Стеклянные фасадные балясины

Стеклянные балясины обеспечивают безопасность, не мешая обзору. Как и алюминиевые балясины, стеклянные балясины можно установить двумя способами; между верхней и нижней направляющей или на лицевой панели. Многие более длинные стеклянные балясины имеют отверстия для установочных винтов, обязательно проверьте, подходит ли ваша балясина, прежде чем выбирать этот метод.

При установке стеклянных балясин вы можете оставить винты видимыми или вставить всю верхнюю и нижнюю перекладину с еще одной перекладиной 2х4 для придания законченного вида.



Палубная балясина Галерея вдохновения

• Deckorators Классические круглые алюминиевые балясины

• Традиционные фасадные алюминиевые балясины Deckorators

• Deckorators Архитектурные балясины в стиле барокко

• Круглые стандартные балясины и балясины-корзины серии Fortress Vintage из античной бронзы.

Просмотреть полную галерею изображений →

Как построить соответствующие правилам перила и стойки

В этой статье
Коды перил
Прикрепление стоек
Внешние углы
Перила и балясины
Кабельные перила                 Посмотреть все НАСТРОЙКИ Статьи

Прочные перила настила являются важным элементом безопасности для фальшполов и требуются по коду для любого настила на высоте 30 дюймов или более над уровнем земли. Строительные нормы определяют минимальную высоту и прочность перильной системы, а также размеры зазоров в перилах – они должны быть достаточно малы, чтобы через них не мог проскользнуть маленький ребенок.

На многих старых палубах стойки 4 × 4 были надрезаны, а затем прикреплены к краевой балке с помощью 3/8-дюймовых или 1/2-дюймовых болтов или конструктивных винтов, таких как LedgerLoks. Более добросовестные строители могли использовать сквозные болты. Соединения стоек с балками часто были достаточно прочными, особенно с помощью болтов. Слабым звеном в системе, однако, была краевая балка, к которой крепилась стойка. Приложите достаточное усилие к верхней части перил, и ободная балка повернется. Эту проблему можно решить, усилив соединение краевой балки с каркасом пола (подробнее см. ниже).

На некоторых настилах можно использовать стойки размером 4×4 или больше, которые проходят непрерывно от перил к фундаменту, поддерживая как конструкцию настила, так и перила. Пока стойки не имеют надрезов, они легко соответствуют самым строгим правилам палубы.

Другим набирающим популярность подходом является использование стальных соединителей для усиления крепления стойки. Используя специальные каркасные соединители, разработанные для этого конкретного применения, вы автоматически получаете прочные перила и соединение, одобренное нормами. И установка довольно проста один раз и эффективна, если вы сделали несколько колод таким образом.

Какой бы подход вы ни использовали, убедитесь, что ваши лаги, болты или другое оборудование подходят для сегодняшних сильно коррозионно-обработанных пиломатериалов. Это означает тяжелые оцинкованные горячим способом или полимерные покрытия, одобренные для использования с обработанными давлением пиломатериалами.

Код ограждения палубы

В соответствии с Международным жилищным кодексом (IRC), принятым в большинстве городов США, требуются ограждения высотой 36 дюймов (также называемые «защитными ограждениями») для палуб на высоте более 30 дюймов над землей. Система ограждения должна быть достаточно прочной, чтобы выдерживать следующие нагрузки:

• Равномерная нагрузка: Временная нагрузка 50 фунтов (на погонный фут), приложенная в любом направлении вдоль верхней направляющей
• Точечная нагрузка: 200-фунтовая сосредоточенная нагрузка, приложенная в любом направлении в любой точке вдоль верхней перекладины или верха стойки
• Нагрузка на заполнение: Сила 50 фунтов, приложенная горизонтально на один квадратный фут балясин или другого материала заполнения (область под верхней перекладиной)
• Коэффициент безопасности: Не забудьте умножить все эти нагрузки на 2,5 для требуемого коэффициента безопасности .

Соединения критических стоек перил упрощены за счет использования специальной фурнитуры для каркаса.

При стандартном коэффициенте безопасности 2,5, используемом инженерами, это означает, что перила и стойки должны быть спроектированы так, чтобы выдерживать равномерную нагрузку в 125 фунтов или точечную нагрузку в 500 фунтов и передавать эту нагрузку через опоры на конструкцию. Заполнение (подробности ниже) должно выдерживать нагрузку 125 фунтов на один квадратный фут. Код определяет требования к нагрузке, но не говорит, как их выполнить.

Основное беспокойство вызывает толчок людей, прислонившихся к перилам. Немногие старые перила палубы могут соответствовать требованиям кодекса, но строительные инспекторы и профессиональные строители палуб уделяют больше внимания этой важной детали. Даже если вы можете проскользнуть с более слабыми перилами, вы действительно этого хотите?

Как правило, стойки настила должны располагаться на расстоянии не более 6 футов друг от друга. При превышении этого количества становится очень трудно соблюдать требования безопасности.

Крепление стоек поручней настила

Проблема в том, что стойка перил действует как рычаг, оказывая очень большое усилие на соединение внизу. Самым слабым звеном является не соединение стойки с краевой балкой, а краевой лаги с каркасом пола.

Одним из практических способов противостоять этой силе с деревянными стойками 4×4 является использование специальных соединителей стального каркаса. И Simpson Strong Tie, и USP теперь производят натяжные стяжки из стали , предназначенные для этого применения. Соединители крепятся к балке настила (или блокировке балки) с помощью тяжелых ¼ x 1½ дюйма. шурупы по дереву и болт через столб с ½ дюйма. диаметр сквозных болтов или резьбовых стержней.

Разъем Simpson DTT2Z, показанный здесь, и аналогичный DTB-TZ от USP разработаны в соответствии с нормами безопасности ограждения.

Соединители Simpson (DTT2Z) можно приобрести предварительно упакованными с утвержденными винтами и шайбой для головки болта в стойке. Версия USP (DTB-TZ) устанавливается с помощью винтов WS15-GC с полимерным покрытием. Обе компании также продают соединители и винты из нержавеющей стали с обозначением SS. В качестве инженерного соединения всегда лучше использовать крепеж, указанный производителем, и придерживаться той же компании для разъемов и винтов.

Несмотря на то, что соединители стоят умеренно дорого — от 8 до 10 долларов за штуку (меньше за коробку), они быстро устанавливаются и обеспечивают надежное соединение, которого практически невозможно добиться каким-либо другим способом.

Детали установки несколько различаются в зависимости от того, устанавливается ли стойка внутри или снаружи балок настила. Чтобы избежать путаницы, мы будем называть внешнюю балку, которая проходит перпендикулярно балкам настила, ободом или ленточной балкой .  Внешние балки, идущие параллельно балкам настила, называются концевые балки.

Самая сложная часть установки — это точное просверливание двух 9/16-дюймовых отверстий. отверстия в каждой стойке для 1/2-дюймовых болтов или резьбового стержня. Большинство установщиков используют шаблон для разметки отверстий. Сверлильный станок помогает держать отверстия под прямым углом к ​​стойке. В противном случае необходимы хороший глаз и твердая рука.

Как правило, стальной соединитель используется с верхним болтом примерно на 2 дюйма ниже верха балки. В нижнее отверстие вставляется болт с шайбами. Для более длинных соединений вместо болтов используется стальной стержень с резьбой.

Снаружи краевой балки. Это наиболее распространенная установка и самая простая, если стойка выровнена с балкой пола (см. Деталь A ниже). Если стойка находится между двумя балками, вам нужно будет использовать два соединителя, по одному на каждой ближайшей балке, и прикрутить стойку к краевой балке между двумя соединителями.

Снаружи торцевой балки. Там, где стойка крепится к концевой балке (идущей параллельно балкам настила), необходимо добавить блокировку для привязки ко второй балке. Для этой детали требуется два соединителя, как показано (деталь B ниже).

НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬСЯ                 Наиболее распространены и просты в установке стойки вне краевой балки. Источник Simpson StrongTie. НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ            Стойка снаружи торцевой балки, два соединителя и блокировка привязываются ко второй балке. Источник: Симпсон StrongTie.

Внутри краевой балки.  Столбы, размещенные внутри краевой балки, должны быть выровнены с перпендикулярной балкой. Соединительную балку необходимо усилить блокировкой, скрепленной 24 гвоздями 10d. (деталь А, ниже).

Внутри торцевой балки. Для этого соединения требуется двойная блокировка, а также удлиненный болт или резьбовой стержень для передачи нагрузки на следующий пролет балки (деталь B, ниже). Одиночная угловая стойка (не показана) может быть установлена ​​таким же образом. Помните, что все скобяные изделия должны быть рассчитаны на использование с пиломатериалами, обработанными давлением — либо с горячим цинкованием, либо с одобренными покрытиями.

Стойки снаружи краевой балки являются наиболее распространенными и простыми в установке. Предоставлено Simpson Strong Tie.

Для соединения стойки с торцевой балкой требуется блокировка в двух пролетах балки, а также длинный стержень с резьбой. Источник: Siimpson Strong Tie

АЛЬТЕРНАТИВНЫЕ МЕТОДЫ

Если использование стальных натяжных анкеров кажется излишним, существуют более простые методы крепления стоек ограждения. Два ½-дюймовых болта через обод или торцевую балку могут соответствовать строительным нормам, если ободная балка надлежащим образом защищена от вращения. В зависимости от местных норм и их интерпретации инспектором по строительству (например, требуемый коэффициент безопасности) детали, показанные ниже, должны быть приемлемыми во многих регионах. Если вы сомневаетесь, попросите инженера рассчитать конкретный размер и количество стяжных болтов или структурных винтов  в соответствии с местными нормами.

НАЖМИТЕ ДЛЯ УВЕЛИЧЕНИЯ                                                                            ist надлежащим образом защищен от вращения. Прежде чем продолжить, проконсультируйтесь с инспектором по строительству.

Для более быстрого соединения дизайнеры разработали детали стоек, в которых вместо сквозных болтов используются одобренные шурупы для дерева. Как правило, шурупы для дерева не требуют предварительного сверления (кроме торцевых волокон) и могут обеспечивать конструктивные характеристики, соответствующие нормам палубы. Приведенная ниже деталь от Simpson StrongTie прошла испытания с их шурупами по дереву SDWS, но шурупы TimberLok или другие шурупы по дереву с конструктивным рейтингом также могут работать при условии одобрения местными нормами.

НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ       Конструкционные шурупы для дерева могут заменить болты и кронштейны на внутренних перилах, включая углы, если установлена ​​прочная блокировка. Источник: Simpson StrongTie



ВНЕШНИЕ УГЛЫ

Стремясь соответствовать современным нормам, многие сборщики настилов теперь используют две стойки в каждом внешнем углу, отстоящие на несколько дюймов от угла. Несмотря на то, что этот подход очень надежен, он сложен и дорогостоящ. Более новые угловые конструкции с одной стойкой, соответствующие нормам, обсуждаются ниже. Внешние углы создают особые проблемы с опорными кронштейнами. Чтобы болты не ударялись друг о друга, их необходимо сместить по вертикали примерно на 1/2 дюйма, и часто требуется дополнительная блокировка.

НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ      Внутренние стойки должны быть выровнены с балками и требуют одинарной блокировки от краевой балки. Для угловых стоек нужна двойная блокировка, плюс резьбовой стержень к соединителю.

Стойки внутри. Со стойками внутри балок настила можно использовать две угловые стойки, как показано на детали А выше. При использовании двух угловых стоек верхние перекладины выходят за пределы стоек и встречаются в углу.

Стойки снаружи (от угла). Со стойками вне балок самый простой подход — использовать две стойки в каждом углу, отведенные достаточно далеко, чтобы выровняться со второй балкой, примерно в 12–16 дюймах от угла. Верхние перекладины выходят за пределы стоек и встречаются в углу (детали см. внизу слева).

Стойки снаружи (ближе к углу). Если вы предпочитаете, чтобы угловые стойки располагались близко друг к другу, вы можете использовать те же стальные кронштейны с блокировкой с одной стороны для установки и поддержки второго кронштейна (деталь внизу справа). Кроме того, вы должны сместить верхний и нижний болты на 1/2 дюйма по вертикали. Примечание : Вы можете увидеть как верхний болт с кронштейном, так и нижний болт с шайбами ​​на деталях A и B выше.



НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ      Одним из вариантов для внешних углов является использование двух стоек на расстоянии от 12 до 16 дюймов от угла. Угловое соединение верхних перил лучше всего усилить стальным уголком или пластиной. Источник Симпсон StrongTie



НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ        Расположив внешние стойки близко к углу, сместите болты по вертикали и используйте блокировку, чтобы кронштейны и болты не соприкасались друг с другом. Источник: BuildingAdvisor

ВНЕШНИЕ УГЛЫ С ОДНОЙ СТОЙКОЙ

Чтобы помочь строителям настила собирать более быстрые и простые перила, производители крепежа разработали и испытали угловые конструкции с одной стойкой, изготовленные без дополнительного оборудования и предварительного сверления. Эти проекты сертифицированы на соответствие требованиям IRC посредством отчетов об оценке кода (ICC-ES), в которых используются сторонние независимые испытания для установления соответствия нормам. [Примечание: это стандартный подход, используемый производителями для обеспечения соответствия кода.]

В одном подходе (иллюстрация ниже) используются шурупы для дерева Simpson SDWS, но другие аналогичные шурупы для дерева должны работать при условии одобрения вашим местным инспектором. Во втором подходе используются фирменные сквозные болты FastenMaster, не требующие сверления, которые называются Thru-Loks. Для получения более подробной информации ознакомьтесь с техническими руководствами компаний Simpson Strong Tie и FastenMaster.

НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ            Эта деталь внешнего угла быстро собирается с помощью шурупов Simpson Timber или других аналогичных крепежных элементов. Источник: Simpson Strong Tie. НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ         В этом внешнем углу с одной стойкой используются два коротких блока 4 × 4 и запатентованные сквозные болты FastenMaster, которые не требуют предварительного сверления. Источник: FastenMaster

ПЕРИЛА И БАЛЯСТЕРЫ

Чтобы соответствовать стандартам, перила, проходящие от одной стойки к другой, должны быть такими же прочными, как и сами стойки. Для достижения необходимой прочности лучше всего использовать поручни размером не менее 2×6, плоские или вертикальные. Используйте самые длинные доступные куски, по возможности с одинаковой длиной для каждой стороны колоды. Столбы должны находиться на расстоянии не более 6–8 футов друг от друга, в зависимости от местных норм.

НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ                                          Для прочной верхней перекладины используйте длинные непрерывные куски 2 × 6, скошенные или наклоненные для отвода воды. Закрепите балясины шурупами или гвоздями со спиральным стержнем. Расстояние между балясинами должно быть менее 4 дюймов.

Во влажном климате верхние перила должны быть либо наклонными, либо скошенными по краям для отвода воды. Также рекомендуется установить каплеуловитель ниже свисающих краев (см. рисунок).

Во внутренних и внешних углах, где встречаются два перила, я часто использую уголок из оцинкованной стали или плоскую скобу для поддержки соединения. Это дешевая, но эффективная страховка от расслоения угла со временем. Обычно я использую аналогичную стальную фурнитуру для усиления места соединения перил с основной конструкцией.

Требования к балясинам.  В целях безопасности детей расстояние между балясинами или другим декоративным наполнителем не должно превышать 4 дюймов. Говоря кодовым языком, мяч диаметром 4 дюйма не должен проходить через пробелы. Для перил вдоль лестниц расстояние может быть немного больше, но менее 4-3/8 дюйма.

Балясины или другое заполнение между стойками должны выдерживать нагрузку в 50 фунтов, приложенную к одному квадратному футу. Используя коэффициент безопасности инженера 2,5, испытательная нагрузка составит 125 фунтов. Чтобы соответствовать кодексу и здравому смыслу, вы не хотите заполнять между вашими прочными стойками и верхними перекладинами хрупкое заполнение.

Балясины и варианты заполнения. На деревянных перилах, построенных на месте, балясины могут быть из металла, стального троса или любого прочного материала, но наиболее распространенными являются балясины 2×2, прибитые гвоздями или винтами непосредственно к краевой балке или прикрепленные к нижней перекладине. На иллюстрации выше показаны три распространенные схемы балясин.

Для балясин 2×2 выбирайте хороший материал и отбраковывайте детали с большими сучками или другими дефектами, которые могут ослабить балясину. Используйте гвозди или шурупы из нержавеющей стали, с покрытием или горячеоцинкованные, которые подходят для использования с современной древесиной, обработанной под давлением. Используйте как минимум один шуруп или два гвоздя со спиральным стержнем вверху и внизу каждой балясины.

Кронштейн RailLok упрощает задачу соединения секций заполняющих перил с деревянными стойками. Предоставлено компанией Screw Products Inc.

Обычная деталь: балясины прибиты к верхней и нижней перекладинам 2×4, а концы перекладин прибиты гвоздями к бокам вертикальных стоек. Ногти на пальцах ног, как правило, разделяют 2×4 и вряд ли соответствуют требованиям кода для области заполнения. Стальные скобы, такие как RailLok, могут упростить соединение верхних и нижних перил со стойками.

Кабельные перила 9№ 0027

Горизонтальное заполнение из троса из нержавеющей стали является популярным выбором на палубах высокого класса, особенно там, где владельцы хотят беспрепятственного обзора. Как и все варианты заполнения, они должны соответствовать правилу 4 дюймов (менее 4 дюймов между кабелями) и структурным нормам. Производимые системы доступны со всеми компонентами, включая стальные стойки. Не так уж сложно построить собственное кабельное ограждение из компонентов, которые сейчас легко доступны у специализированных производителей (фото ниже). Тем не менее, запланируйте дополнительное время, пока вы не изучите конкретную систему — у каждой есть свои особенности.

Кабельные перила обеспечивают беспрепятственный обзор. Производимые системы разрабатываются в соответствии с национальными нормами. Системы кабельных ограждений, изготавливаемые на месте, сегодня проще строить из различных компонентов. Кабели, талрепы и концевые фитинги можно приобрести у специализированных поставщиков.

Производственные перила

Большинство крупных производителей композитных и пластиковых настилов предлагают промышленные системы перил, которые можно использовать с их настилом или как отдельную систему. Большинство сборных систем собираются довольно быстро и проектируются в соответствии с требованиями строительных норм и правил.

Они также обещают низкие эксплуатационные расходы, хотя это не так важно, как в случае с настилом.
