Как проверить резистор мультиметром на исправность, как прозвонить резистор?
Обновлена: 24 Ноября 2022 2083 1
Поделиться с друзьями
При работе с электрической схемой возникают ситуации, когда необходимо проверить сопротивление резистора. Это может понадобиться при проверке исправности или подгонке его величины под требуемое значение, которое отличается от номинального. Проверять сопротивление можно, не выпаивая резистор, или после его выпайки. В этой статье я расскажу, как правильно проверить резистор мультиметром. Содержание статьи

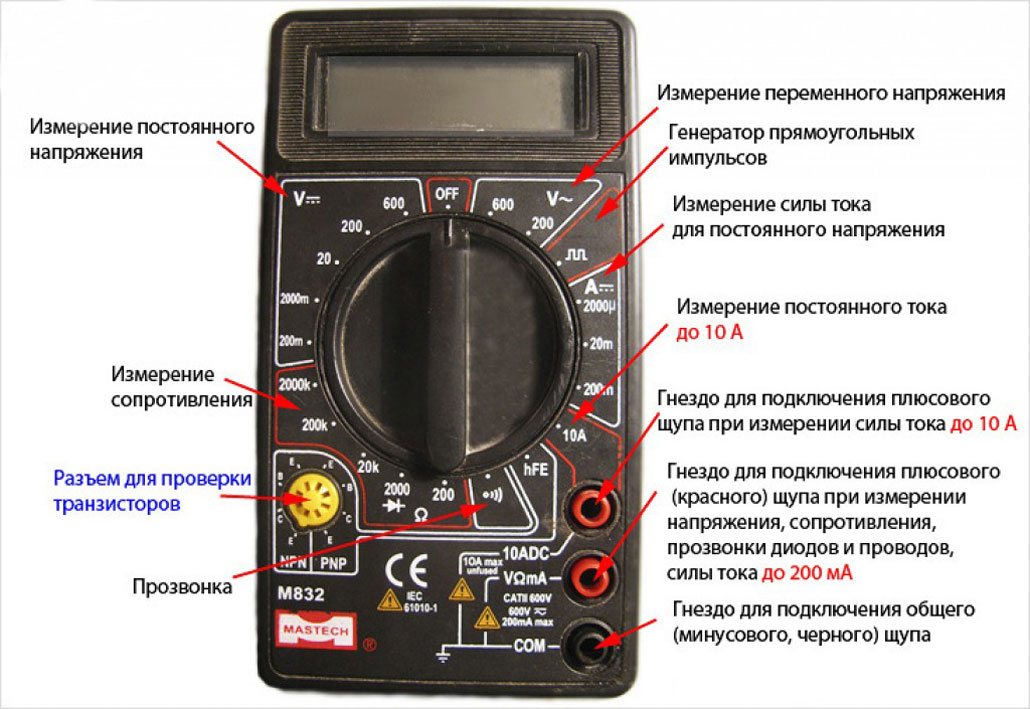

Особенности измерения сопротивления резистора мультиметромДля того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений. Цифровой тестер для проверки резисторов Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+. Как проверить резистор не выпаивая: визуальная проверкаПроцесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. О неисправностях свидетельствуют:
Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом. Внимание! Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте. Подготовка мультиметра к проведению измерений: какие установить настройкиПеред измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Подготовка прибора к проверке При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение». Как прозвонить резисторРежим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.Режим прозвонки Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать. Как определить номинал резистора по маркировкеДля определения работоспособности желательно знать номинал. Как определить номинал резистора по цветовой маркировке, мы подробно рассказали в этой статье. Немного дополним информацию о способах маркировки SMD резисторов. Из-за малого размера на них практически невозможно нанести традиционную цветовую маркировку, поэтому предусмотрена особая система идентификации. В обозначение входят: 3 или 4 цифры, 2 цифры и буква. В первой системе первые две или три цифры характеризуют численное значение резистора, а последняя является показателем множителя, обозначающим степень, в которую возводят 10 для получения окончательного результата. Если сопротивление ниже 1 Ом, то для определения местонахождения запятой служит символ R. Например, сопротивление 0,05 Ом выглядит как 0R05. Высокоточные (прецизионные) резисторы имеют очень малые размеры, поэтому нуждаются в компактной маркировке. Таблица кодов для прецизионных резисторов

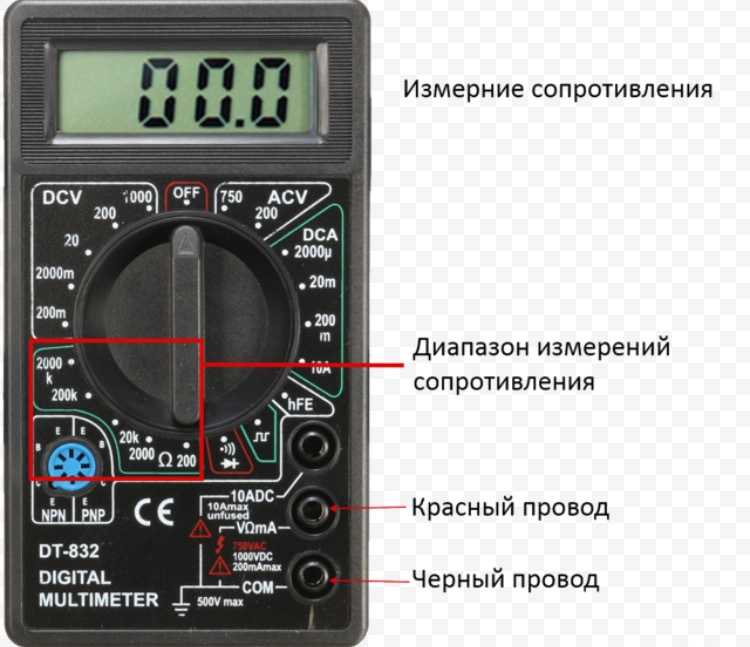

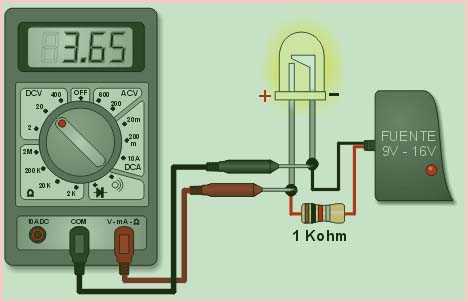

Проверка сопротивления постоянного резистораПосле подготовки прибора к работе приступают к измерениям. Как проверяют сопротивление резистора При обрыве цепи на экране горит «1». Внимание! Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера. Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор. СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Проверка переменного резистораПроверка без выпайки из схемы переменных резисторов, имеющих как минимум три ножки, более сложная, по сравнению с проверкой постоянного резистора. Переменный резистор Наиболее легким вариантом является положение резистора в самом начале схемы, поскольку одна из крайних «ножек» подключается через емкость. Поэтому по постоянному току приравнивается к свободно висящей. Такой способ измерения позволяет определить общее сопротивление, которое присутствует между крайними контактами. Провести точные измерения сопротивления резистора позволяет его выпайка из схемы. Аналогично выпаянной, проверяется и новая деталь. Этапы измерений:
Видео: как проверить резистор мультиметромБыла ли статья полезна?Да Нет Оцените статью Что вам не понравилось? Другие материалы по темеАнатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. |
Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление.
Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

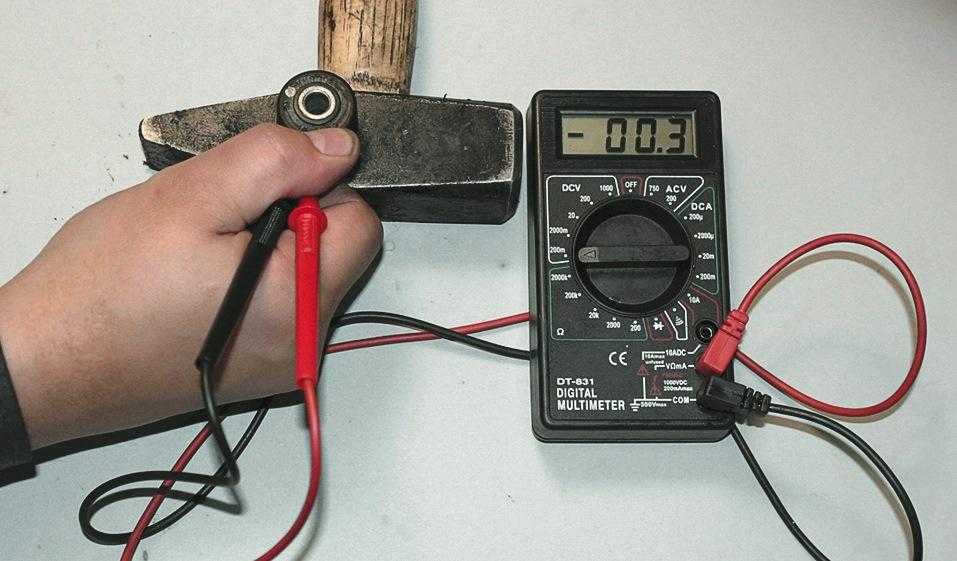

Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома.
Она состоит из трех цифр – первые две являются кодом, а третья – множителем. Каждому коду соответствует трехзначное значение сопротивления, определяемое по таблице. Такая маркировка выполняется в соответствии со стандартом EIA-96, разработанным для резисторов с допуском по сопротивлению не выше 1%.
Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска.
Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки.
Величина допуска характеризуется последним кольцом в цветовой маркировке. Она выражается в процентах от номинального значения.

Консультант по подбору деталей в компании РадиоЭлемент.Радиоэлектроника для начинающих — статьи по основам радиоэлектроники для новичка
#МОП-транзисторы #акустические кабели #аналоги конденсаторов #батареики #биполярные транзисторы #варикапы #варисторы #герконовое реле #динисторы #диодные мосты #диоды #диоды Шоттки #заземление #защитные диоды #керамические конденсаторы #конвертеры конденсатора #конденсаторы #контракторы #маркировка конденсаторов #маркировка резиторов #микросборка #мультиметры #осциллограф #отвертки #паяльник для проводов #переключатели фаз #переменные резисторы #печатные платы #радиодетали #резисторы #реле #светодиоды #стабилитроны #танталовые конденсаторы #твердотельное реле #тепловое реле #термодатчики #тестеры для транзистора #тиристоры #транзисторы #тумблеры #туннельные диоды #фототиристоры
Печатная плата: виды, требования, размеры, методы изготовления
28 Февраля 2023 — Анатолий Мельник
Рассказываем что такое печатная плата, виды и размеры печатных плат.
Технология изготовления печатных плат. Из чего изготавливается печатная плата.
Читать полностью71
#печатные платы
Переменный резистор: типы, устройство и принцип работы
24 Ноября 2022 — Анатолий Мельник
Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»
Читать полностью1587
#переменные резисторы #резисторы
Тумблеры
24 Ноября 2022 — Анатолий Мельник
Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.
Читать полностью1090
#тумблеры
Как проверять транзисторы тестером – отвечаем
24 Ноября 2022 — Анатолий Мельник
Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра.
Магазин электронных компонентов и радиодеталей «Радиоэлемент»
Читать полностью441
#тестеры для транзистора #транзисторы
Как пользоваться мультиметром
24 Ноября 2022 — Анатолий Мельник
Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность
Читать полностью1256
#мультиметры
Выпрямитель напряжения: принцип работы и разновидности
29 Декабря 2022 — Анатолий Мельник
Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.
Читать полностью 1184
Переключатель фаз (напряжения): устройство, принцип действия, виды
24 Ноября 2022 — Анатолий Мельник
Подробная статья о переключателях фаз: устройство и разновидности.
Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.
Читать полностью211
#переключатели фаз
Как выбрать паяльник для проводов и микросхем
31 Октября 2022 — Анатолий Мельник
Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.
Читать полностью1005
#паяльник для проводов
Что такое защитный диод и как он применяется
24 Ноября 2022 — Анатолий Мельник
В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.
Читать полностью252
#диоды #защитные диоды
Варистор: устройство, принцип действия и применение
24 Ноября 2022 — Анатолий Мельник
В статье разбирается устройство варисторов: маркировка, основные параметры.
Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.
Читать полностью1386
#варисторы
Виды отверток по назначению и применению
10 Октября 2022 — Анатолий Мельник
Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.
Читать полностью949
#отвертки
Виды шлицов у отверток
10 Октября 2022 — Анатолий Мельник
В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.
Читать полностью254
#отвертки
Виды и типы батареек
24 Ноября 2022 — Анатолий Мельник
Подробная статья о батарейках: виды и типы батереек, как различаются батарейки.
Как обозначаются батарейки (маркировка)
Читать полностью1645
#батареики
Для чего нужен контактор и как его подключить
24 Ноября 2022 — Анатолий Мельник
Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.
Читать полностью2686
#контракторы
Как проверить тиристор: способы проверки
24 Ноября 2022 — Анатолий Мельник
Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.
Читать полностью2443
#тиристоры
Как правильно выбрать акустический кабель для колонок
24 Ноября 2022 — Анатолий Мельник
Статья про выбор акустического кабеля: типы и виды акустического кабеля.
Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.
Читать полностью1576
#акустические кабели
Что такое цифровой осциллограф и как он работает
20 Сентября 2022 — Анатолий Мельник
Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа
Читать полностью524
#осциллограф
Как проверить варистор: используем мультиметр и другие способы
24 Ноября 2022 — Анатолий Мельник
Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.
Читать полностью5038
#варисторы #мультиметры
Герконовые реле: что это такое, чем отличается, как работает
31 Октября 2022 — Анатолий Мельник
Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы.
Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.
Читать полностью9
#герконовое реле #реле
Диоды Шоттки: что это такое, чем отличается, как работает
24 Ноября 2022 — Анатолий Мельник
Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.
Читать полностью6520
#диоды #диоды Шоттки
Как правильно заряжать конденсаторы
24 Ноября 2022 — Анатолий Мельник
Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.
Читать полностью3307
#конденсаторы
Светодиоды: виды и схема подключения
24 Ноября 2022 — Анатолий Мельник
Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение.
Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.
Читать полностью10266
#диоды #светодиоды
Микросборка
10 Октября 2022 — Анатолий Мельник
Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.
Читать полностью3467
#микросборка
Применение, принцип действия и конструкция фототиристора
24 Ноября 2022 — Анатолий Мельник
Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием.
Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.
Читать полностью993
#тиристоры #фототиристоры
Схема подключения теплового реле – принцип работы, регулировки и маркировка
31 Октября 2022 — Анатолий Мельник
Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.
Читать полностью6668
#реле #тепловое реле
Динисторы – принцип работы, как проверить, технические характеристики
24 Ноября 2022 — Анатолий Мельник
Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.
Читать полностью1312
#динисторы
Маркировка керамических конденсаторов
24 Ноября 2022 — Анатолий Мельник
Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус.
Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).
Читать полностью6886
#керамические конденсаторы #конденсаторы
Компактные источники питания на печатную плату
24 Ноября 2022 — Анатолий Мельник
Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.
Читать полностью937
#печатные платы
SMD-резисторы: устройство и назначение
24 Ноября 2022 — Анатолий Мельник
SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.
Читать полностью583
#резисторы
Принцип работы полевого МОП-транзистора
24 Ноября 2022 — Анатолий Мельник
МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).
Читать полностью4589
#МОП-транзисторы #транзисторы
Проверка микросхем мультиметром: инструкция и советы
24 Ноября 2022 — Анатолий Мельник
Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.
Читать полностью2874
#мультиметры
Характеристики, маркировка и принцип работы стабилитрона
24 Ноября 2022 — Анатолий Мельник
Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.
Читать полностью5281
#стабилитроны
Что такое реле: виды, принцип действия и устройство
10 Октября 2022 — Анатолий Мельник
Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.
Читать полностью189
#реле
Конденсатор: что это такое и для чего он нужен
24 Ноября 2022 — Анатолий Мельник
Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд.
В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.
Читать полностью1103
#конденсаторы
Все о танталовых конденсаторах — максимально подробно
24 Ноября 2022 — Анатолий Мельник
В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.
Читать полностью880
#конденсаторы #танталовые конденсаторы
Как проверить резистор мультиметром
24 Ноября 2022 — Анатолий Мельник
Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.
Читать полностью2083
#мультиметры #резисторы
Что такое резистор
24 Ноября 2022 — Анатолий Мельник
Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.
Читать полностью9845
#резисторы
Как проверить диодный мост мультиметром
24 Ноября 2022 — Анатолий Мельник
Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.
Читать полностью15300
#диодные мосты #диоды #мультиметры
Что такое диодный мост
24 Ноября 2022 — Анатолий Мельник
Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.
Читать полностью2765
#диодные мосты #диоды
Виды и принцип работы термодатчиков
24 Ноября 2022 — Анатолий Мельник
Принцип работы и виды термодатчиков. Особенности различных типов датчиков.
Читать полностью1606
#термодатчики
Заземление: виды, схемы
11 Октября 2022 — Анатолий Мельник
Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.
Читать полностью2584
#заземление
Как определить выводы транзистора
24 Ноября 2022 — Анатолий Мельник
Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.
Читать полностью4362
#транзисторы
Назначение и области применения транзисторов
24 Ноября 2022 — Анатолий Мельник
Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.
Читать полностью3412
#транзисторы
Как работает транзистор: принцип и устройство
24 Ноября 2022 — Анатолий Мельник
Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.
Читать полностью363
#транзисторы
Виды электронных и электромеханических переключателей
24 Ноября 2022 — Анатолий Мельник
Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей
Читать полностью 1968
Как устроен туннельный диод
24 Ноября 2022 — Анатолий Мельник
Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.
Читать полностью6064
#диоды #туннельные диоды
Виды и аналоги конденсаторов
24 Ноября 2022 — Анатолий Мельник
Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком.
Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.
Читать полностью1468
#аналоги конденсаторов #конденсаторы
Твердотельные реле: подробное описание устройства
31 Октября 2022 — Анатолий Мельник
Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.
Читать полностью4202
#реле #твердотельное реле
Конвертер единиц емкости конденсатора
24 Ноября 2022 — Анатолий Мельник
Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд.
В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.
Читать полностью23
#конвертеры конденсатора #конденсаторы
Графическое обозначение радиодеталей на схемах
24 Ноября 2022 — Анатолий Мельник
Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.
Читать полностью61
#радиодетали
Биполярные транзисторы: принцип работы, характеристики и параметры
24 Ноября 2022 — Анатолий Мельник
Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.
Читать полностью1574
#биполярные транзисторы #транзисторы
Как подобрать резистор по назначению и принципу работы
24 Ноября 2022 — Анатолий Мельник
Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы.
Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.
Читать полностью1323
#резисторы
Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности
24 Ноября 2022 — Анатолий Мельник
Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.
Читать полностью4985
#тиристоры
Зарубежные и отечественные транзисторы
24 Ноября 2022 — Анатолий Мельник
Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!
Читать полностью3149
#транзисторы
Исчерпывающая информация о фотодиодах
24 Ноября 2022 — Анатолий Мельник
Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.
Читать полностью934
#тиристоры #фототиристоры
Калькулятор цветовой маркировки резисторов
24 Ноября 2022 — Анатолий Мельник
Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.
Читать полностью1140
#маркировка резиторов #резисторы
Область применения и принцип работы варикапа
24 Ноября 2022 — Анатолий Мельник
Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.
Читать полностью7996
#варикапы
Маркировка конденсаторов
24 Ноября 2022 — Анатолий Мельник
Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.
Читать полностью6980
#конденсаторы #маркировка конденсаторов
Виды и классификация диодов
24 Ноября 2022 — Анатолий Мельник
Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.
Читать полностью2409
#диоды
Как проверить резистор с помощью мультиметра или без него
Резистор представляет собой двухконтактный пассивный электронный компонент, который сопротивляется или ограничивает протекание электрического тока в цепи.
Это важнейший компонент, присутствующий в каждой цепи различных форм и размеров для управления уровнями сигнала, разделения напряжения, реализации смещения, защиты других электронных компонентов в цепи и т. д.
Таким образом, если резистор выходит из строя или выходит из строя, он может привести привести к отказу цепи и сделать устройство непригодным для использования. Это руководство поможет вам найти неисправный резистор, не удаляя его полностью из цепи, и измерить сопротивление резистора с помощью мультиметра или без него.
Действия по проверке резистора с помощью мультиметра
Когда резистор выходит из строя, он обычно обугливается или сгорает. В результате он либо перестает проводить электрический ток/сигнал, либо не сопротивляется протеканию тока. Если вы считаете, что резистор в цепи вышел из строя или вам необходимо его проверить, выполните следующие действия.
Шаг 1: Отключите питание цепи
Перед тем, как вы получите доступ к цепи или начнете тестировать неисправный резистор, вы должны отключить устройство от сети, так как это может привести к летальному исходу.
Если устройство питается от батареи, извлеките ее, так как это может привести к ложным срабатываниям или показывать неверные значения во время тестов.
Шаг 2. Приобретите мультиметр
Чтобы проверить или найти неисправный резистор в цепи, вам понадобится мультиметр с настройкой сопротивления (предпочтительно автоматический выбор диапазона). Если у вас уже есть мультиметр, переключите шкалу мультиметра в режим сопротивления или настройку с помощью символа Ω (Ом).
Если вы никогда не пользовались мультиметром или являетесь новичком, узнайте, как пользоваться мультиметром, прежде чем продолжить.
Кроме того, проверьте, нет ли в цепи большого конденсатора, и разрядите его, замкнув две его клеммы перед измерением или проверкой резистора. Замыкание клемм конденсатора полностью разрядит его и предотвратит повреждение мультиметра или отображение неправильных значений. Теперь вы готовы проверить резистор в цепи.
Шаг 3. Проверьте или измерьте сопротивление резистора с помощью мультиметра
Подсоедините щупы мультиметра к резистору в цепи, который, по вашему мнению, неисправен или выглядит обугленным или сгоревшим.
Вы можете прикоснуться щупами к клеммам резистора или к паяным соединениям на плате, чтобы проверить резистор.
Тем не менее, рекомендуется отпаять один из выводов резистора от цепи, чтобы получить точный результат и значение теста. Подсоединив щупы к клеммам резистора, проверьте значение на мультиметре.
Если резистор в порядке, мультиметр покажет его значение в Ом, кОм или МОм. Однако, если резистор неисправен или поврежден, мультиметр может отображать 0 или 1.
Если отображается значение 0, резистор поврежден, и ток через него не проходит. Если значение равно 1, резистор поврежден, пропуская весь ток, т. е. он больше не сопротивляется протеканию тока. В обоих случаях резистор необходимо заменить резистором того же номинала.
Чтобы проверить значения отдельных резисторов (вне цепи), подключите провода щупа мультиметра к двум клеммам резистора — не имеет значения, в какую сторону, поскольку резисторы не являются направленными компонентами. Убедитесь, что шкала мультиметра находится в режиме измерения сопротивления.
Затем проверьте значение на мультиметре.
Если у вас нет мультиметра с автоматическим выбором диапазона, мультиметр может отображать значение 1, указывая на то, что сопротивление резистора слишком велико для измерения. В таком случае поверните циферблат на мультиметре, чтобы установить более высокое значение сопротивления. Если он по-прежнему показывает 1, резистор, вероятно, поврежден и нуждается в замене.
Точно так же, чтобы проверить, работает ли резистор SMD (устройство для поверхностного монтажа), вы можете проверить или измерить значения резистора SMD. Подключите два щупа мультиметра к клеммам резистора SMD и проверьте значение на мультиметре.
Определение значений резисторов без мультиметра
Вы не можете измерить сопротивление закороченного или поврежденного резистора с помощью мультиметра. Однако вы можете прочитать цветные полосы на резисторе, чтобы определить его значение.
Например, если стандартный четырехполосный резистор (на основе металлической пленки, углеродной пленки или пленки оксида металла) имеет красный, черный и красный цвета в качестве первых трех полос, его значение можно рассчитать как:
20 x 10² = 2000 Ом (Ом) или 2 кОм (килоом)
Значения резисторов SMD
Вместо цветных полос на резисторах SMD написаны три или четыре цифры, которые можно интерпретировать для расчета номинала резистора.
В трехразрядном резисторе для поверхностного монтажа третья цифра указывает индекс/значение мощности 10-кратного множителя.
Например, резистор SMD со значением 102 означает 10 (первые две цифры) x 10² (третья цифра) = 1000 Ом или 1 кОм .
512 = 51 x 10² = 5100 Ом или 5,1 кОм
821 = 82 x 10¹ = 820 Ом или 0,820 кОм
В четырехразрядном резисторе для поверхностного монтажа четвертое значение указывает значение индекса/мощности 10-кратного множителя. Например, 8210 = 821 x 10º = 821 Ом . Аналогично, 8211 = 821 x 10¹ = 8 210 Ом (8,21 кОм) и 8212 = 821 x 10² = 82 100 Ом (82,1 кОм) .
Если между цифрами резистора SMD есть значение R , это указывает на десятичную точку. Например, 1R50 или 1R5 — это 1,5 Ом.
Как только вы найдете номинал резистора, замените поврежденный резистор новым.
Вы можете купить новый резистор в ближайшем хобби или интернет-магазине электронных компонентов и заменить неисправный резистор, выпаяв его, а затем припаяв новый резистор. Если у вас нет опыта или вы никогда не паяли компонент, научитесь паять.
Замена неисправного резистора исправит цепь?
Не обязательно. Если резистор был поврежден из-за неисправности других компонентов в цепи или высокого напряжения питания, вы должны выяснить источник проблемы, так как новый резистор может не прослужить долго и может вскоре потребовать замены.
Однако попробовать стоит. Если резистор вышел из строя из-за какой-то временной проблемы, такой как скачок напряжения, вы можете использовать устройство защиты от перенапряжения для защиты ваших цепей и приборов.
Как тестировать резисторы в цепи
••• плата электронных компонентов 1 изображение от PeteG с сайта Fotolia.com
Обновлено 24 апреля 2017 г. Электронная схема. Он формирует электрический сигнал по мере его прохождения на основе напряжения и тока.
Плохой резистор может в конечном итоге привести к выходу из строя других компонентов цепи или к полному отключению цепи. Если вы подозреваете, что неисправный резистор является причиной ваших электрических проблем, вы можете провести простой тест с помощью мультиметра, даже не удаляя резистор из цепи.
- Мультиметр
- Запасной резистор
Если не отключить питание от цепи или разрядить конденсаторы, это может привести к повреждению мультиметра, а также к ошибочным измерениям.
Подсоедините черный и красный щупы к соответствующим клеммам на лицевой панели мультиметра. Черный щуп подключается к клемме «СОМ» на мультиметре, а красный щуп подключается к клемме, отмеченной символом сопротивления в омах.
Поверните шкалу мультиметра на значение сопротивления.
Отключите питание цепи, содержащей резистор, который вы хотите измерить. Никогда не измеряйте резистор в цепи, через которую проходит ток под напряжением.
Разрядите все конденсаторы в цепи, прикоснувшись выводами запасного резистора высокой мощности к выводам конденсаторов. Держите провода подсоединенными в течение нескольких секунд, чтобы полностью разрядить накопленную энергию.
Прикоснитесь щупом мультиметра к каждому выводу резистора. Если выводы недоступны, прикоснитесь щупами к точке, где вывод припаян к цепи. Поскольку резисторы не являются направленными компонентами (электричество свободно течет в обоих направлениях через компонент), вы можете подключить любой щуп к любому выводу резистора, не изменяя показания.
Наблюдайте за показаниями на дисплее. Хороший резистор должен тестироваться в пределах своего номинального диапазона. Плохой резистор либо покажет бесконечное сопротивление, либо его измерение намного превысит его номинальное сопротивление. В любом случае резистор больше не работает должным образом.
