Анкерный болт — принцип действия. Виды анкеров

Если надежность – это один из принципов вашей работы и одно из главных качеств тех строительных конструкций, которые вы создаете для себя или для своих заказчиков, вам будет полезна эта статья.

Вам нужно прикрепить к стене из бетона или кирпича балку, мебель, металлическую или деревянную конструкцию, оборудование? Вы хотите быть уверены, что сделанное простоит долгие годы и выдержит нужную нагрузку? Тогда имеет смысл тщательно подойти к выбору крепежа. Неверно выбранный крепёж поставит под угрозу прочность крепления, вашу репутацию, а то и безопасность людей!

В наше время мастера традиционно используют две группы крепежа: дюбеля и анкерные болты. Принцип действия этих двух крепежных элементов сходный и дальше мы его подробно разберем на примере анкерного болта с гайкой.

Анкерный болт: принцип действия

Обычный анкерный болт состоит из распорной втулки, винта с конической хвостовой частью и фланцевой гайки.

Изготовлен анкерный болт из стали с цинковым антикоррозийным покрытием или из нержавеющей стали.

Как работает анкерный болт? В просверленное отверстие в бетоне или кирпиче забивается анкер, после чего гайка закручивается до упора накидным, разводным или рожковым ключом.

Что происходит при затягивании гайки? Гайка при закручивании подтягивает винт, коническая хвостовая часть винта втягивается во втулку, распирает и прижимает её к стенкам отверстия, тем самым надежно расклинивая крепежный элемент в отверстии. Эта расклиненная часть втулки удерживает анкер в стене, причем как при боковой нагрузке «на срез», так и при продольной нагрузке «на вырыв». Принципы действия других видов анкерных болтов – аналогичные.

Виды анкерных болтов по конструкции и назначению:

• Анкерный болт с гайкой или «шестигранником». Для крепления конструкций, в том числе тяжелых, к стенам, полам и потолкам.

• Анкерный болт с крюком или кольцом. Для подвешивания к потолку люстр, детских качелей и спортивных снарядов.

• Рамный дюбель. В его состав входит винт с резьбой и потайной головкой, разжимная втулка и клиновидная гайка. Применяется для крепления рам окон и дверей к стенкам проемов.

• Забивной анкер. Короткая втулка с внутренней резьбой забивается в отверстие вровень с поверхностью, втулка расклинивается бородком и в нее вкручивается болт подходящей длины. Забивной анкер применяют для крепления к стенам и потолкам труб, коробов, воздуховодов.

• Анкер-клин. Для сквозного монтажа закладных под гипсокартон, реек и других несъемных конструкций. В просверленное отверстие через прикрепляемый элемент вставляется анкер, который сначала забивается молотком по шляпку, а затем забивается собственно клин вровень со шляпкой.

• Потолочный анкер. Состоит из металлического стержня и короткой втулки. С одного конца стержня коническое расширение, с другого — плоская часть с отверстием. Стержень забивается в подготовленное отверстие, а затем тянется за плоскую часть. При вытягивании коническая часть стержня распирает втулку в отверстии.

Три секрета установки анкеров

Секрет №1. Когда вы забиваете анкер с гайкой в отверстие, ударяйте не напрямую по гайке, а используйте «прокладку», например, из деревяшки. Если бить напрямую по гайке, есть вероятность повреждения резьбовой части.

Секрет №2.

Если забивной анкер проворачивается и вытаскивается из отверстия, возьмите кусочек оцинковки шириной порядка 10 мм и длиной чуть больше самого забивного анкера и вставьте в то отверстие, куда должен устанавливаться анкер. После этого забивайте анкер, расклинивайте его и вкручивайте болт или шпильку.

Секрет №3. Если вам потребовалось организовать подвесную конструкцию на месте анкерного крепления или установить резьбовую шпильку, вы можете просто аккуратно выкрутить болт. Распорная втулка и расклинивающая гайка при этом остаются в стене, вы вкручиваете шпильку подходящего диаметра на место болта, накручиваете и затягиваете гайку. Всё, шпилька работает.



А вот секретами разных видов дюбелей и их установки мы поделимся в другой статье. Надежного вам монтажа!

Особенности и сфера применения анкерных болтов с гайкой

Анкерный болт с гайкой

считается достаточно новой разновидностью крепежей. Его конструкция разрабатывалась специально для той цели, чтобы надежным образом фиксировать массивные и габаритные предметы.

Останавливая свой выбор на этом виде болтов, нужно знать не только о его возможностях технического плана, но и об особенностях установки и использования данного изделия.

• Особенности конструкции
• Нормативная документация
• Двухраспорные анкеры
• Установка анкер-болта с гайкой

Особенности конструкции

Эксперты, занимающиеся разработкой таких крепежей, учитывали то, что анкерные болты должны запросто выдерживать существенные нагрузки. Потому эти крепежные элементы обладают тщательно продуманной конструкцией, которая зависит от их несущей способности и технических свойств.

Главный элемент конструкции анкера — шпилька. Сверху на нее прикручивается гайка, а нижняя ее часть выполнена в виде конуса.

Следующей немаловажной деталью анкера считается втулка, у которой по бокам есть специальные прорези. Втулка, которая надета на шпильку, открывает лишь ее верх, где расположена гайка.

Принцип применения анкерного болта с гайкой очень прост. Основывается он на следующем: когда закручивается гайка на болте, то происходит втягивание шпильки в отверстие втулки. Надежная фиксация анкера обусловлена тем, что втулка изделия произведена с помощью литьевой методики и не имеет никаких швов от сварки, которые ослабляли бы конструкцию. Чтобы предотвратить углубление гайки, на резьбу анкера насаживается специальная шайба.

Помимо отличных несущих свойств, анкер обладает невероятной универсальностью, которая позволяет применять эту разновидность крепежа для установки самых разных предметов. В частности, анкерный болт нередко применяют при монтаже кондиционирующих систем, которые имеют большой вес.

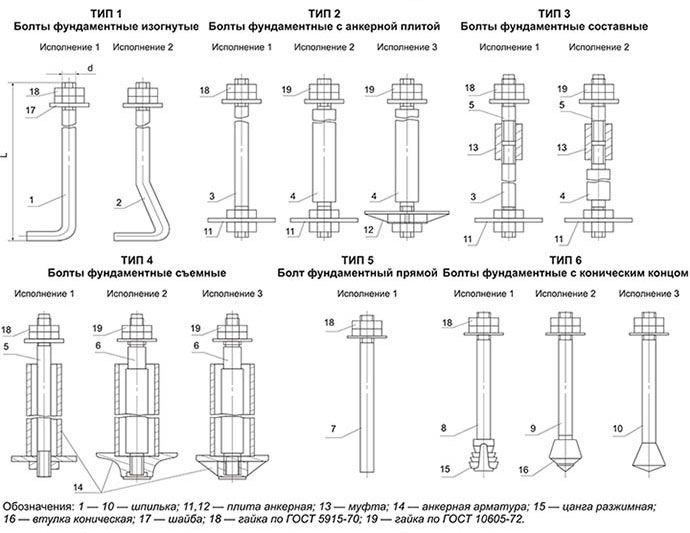

Нормативная документация

Останавливая свой выбор именно на анкерных крепежах, нужно обратить внимание на ГОСТ, который регламентирует все технологические характеристики такого рода продукции.

Наименьшими размерами крепежа этого типа являются изделия с размерами 5×6,5×18 миллиметров. В том случае, если продукция сделана из материалов высокого качества, то она может выдержать очень существенную нагрузку (до 800 кгс на вырывание).

Если говорить простыми словами, то с помощью такого крепежа можно закрепить предмет, масса которого может достигать восьмисот килограммов. В реальных условиях, как правило, подбираются анкеры, максимально допустимая нагрузка которых существенно превышает вес изделия, подлежащее фиксации.

Важной характеристикой анкерных болтов является их размер. Подбирая крепеж по этому показателю, следует брать в расчет массу предмета: чем больше показатель, тем большей толщиной и длиной должен обладать анкер. Конечно, нужно учесть и толщину стены, иначе ее можно пробить насквозь.

В настоящий момент минимальной длиной анкеров является показатель в 18 миллиметров. Этот параметр достигает величины в 400 миллиметров. Что касается диаметра болта и анкерной гайки, то самым значимым показателем считается диаметр втулки. Стандартная величина — 6, 5 миллиметров.

Двухраспорные анкеры

Самой эффективной разновидностью анкеров считаются двухраспорные изделия. Даже внешний вид этих анкерных болтов позволяет судить о том, что эта продукция имеет высочайшую несущую способность.

В конструкциях этих элементов применяется сразу пара втулок на шпильке. Одна втулка при этом обладает формой конуса. При закручивании гайки она входит в другую втулку, распирая ее. То есть в крепеже оказываются две втулки одновременно, что увеличивает надежность крепления. Стоит уяснить, что анкер двухраспорного типа применяется относительно полнотелых материалов, потому его использование в конструкциях с пустотами нежелательно.

Высочайшая надежность двухраспорного анкера позволяет его применять и в ремонте, и в строительстве, и в промышленности. В частности, эти крепежи помогают производить установку массивного оборудования промышленного назначения, которое при работе создает сильные вибрации.

Установка анкер-болта с гайкой

Даже в том случае, если вы верно подобрали анкер с учетом массы и габаритов предмета, который нужно зафиксировать, неправильная установка элемента может запросто свести на нет все старания.

Есть несколько простых правил, которые вам позволят обеспечить крепежу долговечность и надежность.

Установка анкеров выглядит так:

1. В предмете, который нужно зафиксировать, нужно предварительно сделать отверстие.
   Его диаметр должен быть чуть меньше диаметра втулки. Это нужно для того, чтобы она в него входила с небольшим натягом. Для данной цели нужно использовать перфоратор.
2. Для создания надежного соединения отверстие нужно как следует очистить от мусора и пыли. Если размеры отверстия небольшие, то можно применить обыкновенный ершик или медицинскую грушу для очистки. Если же отверстие большое, то лучше воспользоваться пылесосом.
3. После подготовки отверстия можно устанавливать сам анкер. Невзирая на тот факт, что некоторые эксперты советуют устанавливать болты анкерного типа одновременно с фиксируемой конструкцией, существует более эффективная и легкая методика исполнения такого рода процедуры. На анкере, который уже помещен в отверстие, закручивается гайка до тех пор, пока втулка не будет разжата для хорошей фиксации крепежа. После, когда болт надежно держится внутри отверстия, гайку с него можно снять, оставив конец резьбового элементы для установки фиксируемого предмета. Вам лишь остается поставить шайбу и прикрутить гайку.

Итак, анкер с гайкой обладает следующими преимуществами:

• позволяют надежно фиксировать даже очень тяжелые предметы;
• характеризуются небольшой ценой;
• обладают простой конструкцией;
• при монтаже не требуют особых навыков и знаний.

Останавливая свой выбор на анкерной разновидности болтов, стоит учесть, что в настоящее время существует масса вариантов такого рода изделий.

Что такое анкерный болт? Типы и использование

16 февраля 2023 г. 16 февраля 2023 г. | 16:00

Анкерные гайки и болты используются в различных областях. Они являются важным типом крепежа для постоянного соединения двух материалов. Понимание различных типов анкерных гаек и болтов, а также их использования, важно для всех, кто занимается строительством или ремонтом дома. Давайте посмотрим, что такое анкерные гайки и болты, какие существуют типы и как их можно использовать.

Что такое анкерный болт?

Анкерные гайки и болты представляют собой крепеж, предназначенный для надежного соединения двух материалов путем создания постоянного соединения. Они также известны как «анкерные» крепления, потому что они обеспечивают дополнительную точку безопасности, которая предотвращает отсоединение соединенных материалов. Наиболее распространенными формами анкерных креплений являются анкерные гайки и болты, но существуют и другие типы, такие как винты, штифты, крючки, клинья и т. д., которые служат той же цели.

Типы болтов с анкерными гайками

Наиболее часто используемым типом анкерных гаек является распорная гайка с резьбой, расширяющейся при затягивании на место. Это обеспечивает надежное крепление к таким поверхностям, как бетонные стены или пол, без сверления отверстий. Другим популярным типом является анкерная гайка с втулкой, которая вставляется в предварительно просверленные отверстия в бетонных или кирпичных стенах, а затем затягивается на месте с помощью гаечного ключа или гаечного ключа. Существуют также более специализированные типы, такие как лаг-щиты, в которых есть предварительно просверленные отверстия, позволяющие легко прикреплять их к деревянным поверхностям с помощью шурупов или гвоздей. Наконец, существуют анкеры-саморезы, которые можно использовать на более мягких поверхностях, таких как гипсокартон, без предварительного сверления отверстий.

Анкерные гайки Применение

Анкерные гайки и болты имеют множество применений; их можно использовать для надежного крепления таких предметов, как полки, шкафы, предметы мебели, вывески, светильники и т. д., к бетонным или кирпичным стенам или полу без необходимости сверления отверстий. Их также можно использовать на более мягких поверхностях, таких как гипсокартон, используя вместо них самонарезающие анкеры, которые не требуют предварительного сверления отверстий перед установкой. Кроме того, эти крепежные детали также можно использовать для более тяжелых нагрузок при жестком креплении объектов, таких как оконные рамы или двери, к бетонным стенам или полам с использованием вместо этого лаг-щитов большего диаметра или анкерных гильз, в зависимости от размера и веса груза, который необходимо зафиксировать. обеспечен.

Заключение:

Анкерные гайки и болты являются важным типом крепежа для создания надежных соединений между двумя материалами без предварительного сверления отверстий. Доступно множество различных типов, от дюбелей до самонарезающих анкеров, которые имеют различное применение в зависимости от поверхности, к которой они будут прикреплены (например, бетон/кирпичная кладка или гипсокартон). Знание того, какие анкерные гайки/болты вам нужны, до начала вашего проекта сэкономит вам время и деньги в долгосрочной перспективе!

Абхишек Модак

Абхишек — опытный блогер и отраслевой эксперт, который делится своими взглядами и знаниями по различным темам. Своими исследованиями Абхишек предлагает ценные идеи и советы профессионалам и энтузиастам. Подпишитесь на него, чтобы получить экспертные советы о последних тенденциях и разработках в металлургической промышленности.

Что такое анкерная гайка? Типы и использование

15 февраля 2023 г. 15 февраля 2023 г. | 16:58

Анкерная гайка — это тип крепежа, который используется в различных целях. Они чаще всего используются в строительстве и машиностроении, но их также можно найти в автомобильной и других отраслях промышленности. Анкерные гайки предназначены для обеспечения надежного и прочного соединения двух поверхностей и часто используются, когда стандартные болты или гайки не обеспечивают достаточной удерживающей силы. В этом сообщении блога мы обсудим различные типы анкерных гаек, их использование и лучший способ их использования.

Что такое анкерная гайка?

Анкерная гайка — это тип крепежа и гайки с внутренней резьбой, которые предназначены для создания и поддержания постоянного надежного соединения между двумя компонентами. Самые популярные анкерные гайки — круглые (стандартные), шестигранные, конические и с накаткой, и все они имеют свои преимущества в зависимости от области применения. Анкерные гайки обладают значительными преимуществами по сравнению с более традиционными гайками и болтами благодаря их способности легко прикрепляться к материалам любой формы и размера, обеспечивая надежную фиксацию. Они невероятно универсальны, просты в установке (отлично подходят для мест, где вы не хотите ломать инструменты), и при необходимости их можно легко перемещать. Нужен ли вам один анкер или целая анкерная система, анкерные гайки — это ответ — просто, мощно и всегда надежно.

Типы анкерных гаек

Анкерные гайки бывают разных форм и размеров. Наиболее распространенным типом является шестигранная гайка с резьбой с обеих сторон. Они обычно изготавливаются из стали или нержавеющей стали для максимальной прочности и долговечности. Другие типы включают фланцевые анкерные гайки со встроенными шайбами, конические анкерные гайки с конической резьбой, квадратные анкерные гайки с дополнительным боковым отверстием для дополнительной безопасности и самоконтрящиеся анкерные гайки со встроенным стопорным механизмом для дополнительной защиты. поддерживать.

Анкерная гайка Использование

Анкерные гайки могут использоваться в самых разных случаях, когда обычных болтов или винтов может быть недостаточно из-за их ограниченной удерживающей способности или отсутствия коррозионной стойкости. Они часто используются в деталях автомобильных двигателей, где обычные крепежные детали не выдерживают высоких температур или вибраций. Они также широко используются в строительных проектах, например, для крепления балок и колонн к зданиям или мостам, благодаря их превосходной прочности по сравнению с другими крепежными элементами. Кроме того, их можно найти в бытовой технике, такой как стиральные машины или кондиционеры, а также в промышленном оборудовании, таком как насосы и компрессоры, где они обеспечивают дополнительную стабильность при соединении компонентов. 9№ 0005

Заключение:

Анкерные гайки обладают превосходной прочностью и надежностью по сравнению с другими типами крепежа, что делает их идеальным выбором для любого применения, требующего надежного соединения двух поверхностей.
