Как пользоваться лазерным уровнем — Лайфхакер

24 января 2020 Ликбез Сделай сам

Артём Козориз разбирается во всех тонкостях работы с этой незаменимой вещью во время ремонта и строительства.

Что такое лазерный уровень

Один из вариантов компактного построителя. Фото: kalinovsky / Depositphotos

Лазерный уровень — полезный для ремонта и отделки прибор. Он представляет собой заключённый в корпус лазерный излучатель на маятниковом подвесе. Система автоматически выравнивается за счёт гравитации и проецирует идеально ровные лучи, которые значительно упрощают разметку линий и плоскостей при выполнении огромного количества работ.

Подобные устройства бывают трёх типов: точечные, линейные и ротационные. Первые являются наиболее простыми и не очень удобны в использовании, поскольку проецируют на поверхности всего лишь точку. Вторые выдают горизонтальные и вертикальные линии. Они популярны и доступны по цене. Ротационные построители относятся к профессиональным и более дорогим устройствам, зато умеют проецировать сразу несколько плоскостей на все 360º.

Зачем нужен лазерный уровень

Как понятно из названия, основная функция построителя плоскостей — создание этих самых плоскостей и линий на различных поверхностях. Они служат для точной разметки горизонта и вертикали на полу, стенах и потолке, а также переноса высотных отметок.

Раньше для этих целей использовались пузырьковые уровни, отвесы, гидроуровни. Разметка требовала от исполнителя определённых навыков и занимала много времени. Сейчас благодаря лазерным уровням с подобной работой легко справится даже непрофессионал.

Как работает лазерный уровень

В зависимости от модели и типа прибора управление может отличаться, но в целом оно сводится к следующему принципу. Для начала нужно снять механическую блокировку подвеса, которая используется для предохранения от повреждений во время транспортировки. Часто этот переключатель совмещён с функцией включения, и при снятии блокировки прибор автоматически запускается.

При установке на относительно ровной поверхности маятник самостоятельно откалибруется. Если наклон превышает диапазон автоматического выравнивания — раздастся звуковой сигнал. В этом случае придётся отрегулировать положение устройства с помощью вращающихся ножек, ориентируясь на показания встроенного в корпус пузырькового уровня.

Одной из кнопок включается проекция горизонтальной линии, второй — вертикальной. Повторные нажатия меняют количество линий, а также полностью отключают их для экономии заряда батареек или встроенного аккумулятора.

Для проецирования наклонных линий есть специальный режим, который включается отдельной кнопкой. В нём калибровка маятника блокируется, и уровень перестаёт пищать при наклоне.

Для позиционирования по вертикали лазерный уровень крепится к штативу, штанге или просто устанавливается на любую опору на нужной высоте. Для перемещения в горизонтальной плоскости прибор вращается вокруг своей оси вручную или с помощью винтов точной подстройки.

Как пользоваться лазерным уровнем

С помощью этого инструмента можно выполнять различные ремонтные работы.

Установка маяков на стены

При выравнивании стен штукатуркой не обойтись без установки маяков. С помощью лазерного уровня эта процедура выполняется очень просто.

• Включите прибор в режиме проекции вертикальных линий. С помощью прави́ла карандашом сделайте на стене отметки мест под маяки с нужным шагом — обычно на 20 см короче длины прави́ла, которым будете стягивать смесь.
• Переключитесь в режим вертикальной плоскости (замкнутый контур на полу, стенах и потолке) и подвиньте лазер к выравниваемой поверхности.
• Приложите прави́ло к стене и сделайте на нём отметку толщины слоя штукатурки с учётом высоты маяка.
• Поочерёдно закрепите маяки, вдавливая их в смесь прави́лом до полного совпадения меток.

Установка маяков на пол

Действительно ровную стяжку можно залить только по маякам, а проще и быстрее всего найти наивысшую точку и выставить их именно по лазерному уровню.

• Разместите уровень на произвольной высоте (например, 1 м) для удобства отсчёта. Включите проецирование горизонтальной линии.
• Рулеткой измерьте расстояние от чернового пола до луча в разных частях помещения, чтобы определить самую высокую точку.
• Учтите толщину подсыпки, утеплителя, чистового покрытия и подсчитайте, на каком расстоянии от луча будет находиться верх стяжки.
• Установите и закрепите маяки, выровняв их так, чтобы они находились строго на одной высоте от линии лазера.

Разметка перегородки

Без лазерного уровня разметка каркаса межкомнатных перегородок не такая уж простая задача: для неё нужен целых ворох инструмента и опыт обращения с ним. С построителем плоскостей же эта работа становится гораздо легче и приятнее.

Включите режим проекции вертикальной плоскости и расположите уровень так, чтобы линия оказалась в том месте, где должна быть перегородка. Сделайте карандашом или отбивочным шнуром пометки на полу, стенах и потолке. Закрепите по ним направляющие.

Для формирования углов переключите прибор в режим проекции двух перпендикулярных вертикальных плоскостей и совместите один из лучей с отмеченной ранее линией. Повторите процедуру для обозначения других примыкающих стен.

Разметка направляющих подвесного потолка

Направляющие для подвесных или натяжных потолков разметить ещё проще, чем для перегородки. Единственное, с чем придётся повозиться, — это кронштейн для уровня.

С разметкой всё понятно: достаточно включить проекцию горизонтальной плоскости. Сложность заключается в том, чтобы зафиксировать прибор на нужной высоте. Если под рукой есть распорная штанга, то это не проблема. Если же её нет — соорудите небольшую площадку из профиля или куска фанеры, прикрепите к ней уровень и установите конструкцию на необходимой высоте на стене или потолке.

Укладка напольной плитки

От правильности укладки первого ряда плитки зависит результат всей работы, поэтому важно очень ответственно подойти к этому. Благо с лазерным уровнем это легко.

Переключите прибор в режим проекции двух перпендикулярных плоскостей и уложите первую плитку, выровняв её по перекрестью лучей. Продолжайте укладку остальных плиток ряда, выставляя их по линии луча. Для контроля последующих рядов можно использовать этот же способ.

Укладка настенной плитки

С облицовкой стен кафелем дела обстоят точно так же. При этом уложить первый ряд плитки ещё проще, поскольку достаточно одной горизонтальной линии.

Включите проекцию горизонтального луча и установите прибор на необходимой высоте. Закрепите по отметке профиль в качестве направляющей или сразу укладывайте плитку, ориентируясь на проецируемую лазером линию.

Поклейка обоев

Для ровной поклейки обоев нужна чёткая вертикальная линия на стене. Её легко разметить по отвесу, а ещё проще сделать это с помощью лазерного уровня.

Переключите прибор в режим вертикальной линии и прочертите на стене метку карандашом по прави́лу. Можно не делать этого и клеить первую полосу обоев, сразу выравнивая один из её краёв по лучу лазера.

Монтаж проводки

Вырезать штробы для укладки кабелей в стену намного удобнее не на глазок, а по чётко размеченным с помощью лазера линиям: так и быстрее, и меньше риск в будущем повредить ушедший в сторону провод.

Для разметки включите построитель плоскостей в режим проекции горизонтальных и вертикальных линий, а затем передвиньте перекрестье к нужным местам.

Укладка канализационных труб

Для правильной работы канализации трубы должны располагаться под строго определённым углом — отклонение ни в большую, ни в меньшую сторону не допускается. Выставлять перепад вручную утомительно и неудобно, но лазер — совсем другое дело.

Кадр @Digur / YouTube

Включите прибор в режим проекции горизонтальной линии и заблокируйте автоматическую калибровку маятника. Наклоните лазерный уровень под заданным углом и нарисуйте линию или сразу выставляйте трубу по лучу.

Подвешивание картин, полок

Повесить ровно одну рамку не так уж сложно, а вот композицию из нескольких — задача не из лёгких. С полочками та же история. Однако при наличии построителя плоскостей это не проблема.

Переключите прибор в режим отображения горизонтальной линии и закрепите картины или полки на стене, выровняв их по лучу. При необходимости включите проекцию вертикальной линии, чтобы выровнять второй и последующие ряды.

Читайте также 🧐

• Как сделать ремонт и не остаться без копейки
• Как пользоваться мультиметром правильно
• 12 инструментов для настоящего мужика
• Ремонт под ключ: как подготовиться, закупить материалы, выбрать бригаду и контролировать ход работ
• Как установить розетку

Как пользоваться лазерным уровнем: советы мастера

Удобные лазерные нивелиры, позволяющие идеально точно производить разметку, охотно приобретают и профессионалы, и мастера-любители. Ведь ровные яркие линии, нарисованные лазером, отлично видны даже на большом расстоянии. Но у человека без опыта может возникнуть вопрос, как пользоваться лазерным уровнем правильно. Читайте об этом в данной статье.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе.

Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

• Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
• Если устройство работает на батарейках, то вставляем их в отсек для питания.
• Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Как привести лазерный уровень в рабочее положение

Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Существует ряд требований, необходимых для полноценной работы прибора:

Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.

Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.

Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.

Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.

Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

Как настраивать лазерный нивелир

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 — 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

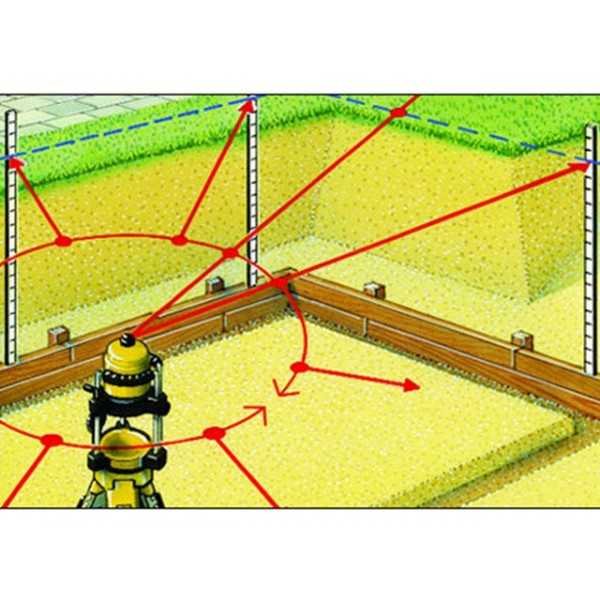

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Дополнительные приспособления, облегчающие работу с нивелиром

Приемник лазерных лучей — увеличиваем дальность лазерного луча

Приемник лазерного излучения может вас очень выручить, если вы работаете на улице. С ним вы увидите отчетливую проекцию луча даже при слепящем солнечном свете. Причем расстояние, на которое «достает» лазер, увеличится вдвое. Только покупайте и лазерный уровень, и приемник одного производителя, а то бывают случаи несовместимости устройств разных марок.

Если ваш нивелир не предназначен для работы с приемником, то и в этом случае можно найти выход из положения. Есть совсем простое устройство – отражательная пластина. Закрепив ее на объекте, можно получить некоторое увеличение дальности луча.

Мишень — попадаем точно в цель

Мишень — нехитрый аксессуар, который имеется в комплекте практически у всех лазерных уровней. Пластиковая пластинка с нарисованными на ней концентрическими кругами выглядит точно так же, как и бумажные мишени для стрельбы, выдаваемые в тире. Ведь цель обе эти мишени преследуют одну – попасть в «яблочко». Ну, а стрелять можно не только пулями, а лучом лазера.

Очень пригодится такая штука, когда расстояние между нивелиром и объектом достаточно большое. Например, нужно сделать отверстие в стене на несколько сантиметров выше, чем в противоположной, при этом расстояние между стенами составляет метров 40-50. Попробуй разгляди на таком расстоянии следы карандаша или маркера! Если же закрепить вместо этого мишень, то прицелиться в нее лучом не составит труда. Даже если стреляющий не отличается особой меткостью.

Есть в комплекте у некоторых нивелиров еще одно приспособление, улучшающее точность лазерного «выстрела». Это своеобразный оптический прицел, находящийся на корпусе прибора. Он называется оптическим визиром, и с его помощью можно легко «достать» цель даже на стометровом расстоянии.

Рейка — чертим идеально ровные линии

Рейка пригодится тогда, когда на поверхности объекта нужно провести несколько параллельных линий, расстояние между которыми одинаковое. А еще с помощью рейки изменяют высоту уровня, закрепленного на штативе. Затем ему можно вернуть первоначальное положение.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой — крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Как пользоваться лазерным уровнем

Как пользоваться лазерным уровнем

Теперь, когда мы узнали немного больше о самих лазерах, давайте приступим к их настройке. Лазеры, как правило, быстры и просты в эксплуатации, что означает, что вы можете сразу же приступить к работе. Обратите внимание, что на рынке представлено множество типов лазеров, которые могут работать по-разному. Но в основном для работы с лазером:

Просто:

1. Прикрепите лазерный уровень к штативу (если используете). У большинства штативов есть регулируемые ножки и встроенный уровень. Используйте их, чтобы убедиться, что ваш лазер ровно стоит на штативе и что он нигде не может быть опрокинут
2. Включите лазер и откалибруйте его, убедившись, что пузырек выровнен внутри его пузырька (если он не является самонивелирующимся, он сделает это за вас — дайте ему время на это)
3. Он создаст ровный луч на поверхности, над которой вы работаете
4. Определите точку на земле на желаемой высоте и спроецируйте лазер на поверхность, которую нужно выровнять. Луч может быть точкой, линией или комбинацией точек и линий в зависимости от используемого лазера
5. Если вы используете лазерный детектор, закрепите его на нивелирной рейке с помощью зажима. Сдвиньте его вверх и вниз по стержню, пока не раздастся звуковой сигнал. Когда вы услышите звуковой сигнал, исходящий от детектора, это означает, что он нашел луч
6. Закрепите детектор на месте и выполните необходимые измерения

Что такое лазерный детектор?

Ограничением использования лазерного уровня является сложность различения линий/точек при ярком освещении, например, при ярком освещении. на открытом воздухе. Лазерный детектор (иногда называемый лазерным приемником) помогает решить эту проблему, позволяя вам видеть и использовать лазер вне помещений.

Лазерные детекторы просто обнаруживают лазерную линию, невидимую невооруженным глазом, хотя они не так универсальны, как вы можете подумать. Лазерный детектор дает указание пользователю расположить лазер выше или ниже на алюминиевом стержне, чтобы обеспечить считывание уровня. Раздается звуковой сигнал, частота которого увеличивается вблизи точки уровня.

Некоторые лазеры поставляются в упаковках с детектором, включенным в стандартную комплектацию, но для тех, у кого его нет, обратите внимание на следующее, прежде чем выбрать один из них для вашего лазера:

• Линейные лазеры должны иметь «импульсный режим» в заказать лазерный детектор для их обнаружения
• Ротационные лазеры не будут работать с линейными лазерными приемниками
• Некоторые детекторы будут работать только с красными лазерами и некоторыми зелеными лазерами из-за их разных частот. Обязательно обратитесь к спецификации модели, чтобы узнать, так ли это.

Обратите внимание:

Если вы используете лазер в помещении, вам не потребуется использовать лазерный детектор. Это связано с тем, что прямой солнечный свет не влияет на видимость луча. Для работы на открытом воздухе многие люди склонны выбирать зеленый лазерный уровень, так как он немного более заметен при дневном свете.

Ручные лазерные нивелиры обычно дешевле, но требуют от пользователя больше усилий для настройки. Они работают более традиционным образом и не требуют столько заряда батареи. Самонивелирующиеся лазеры дороже, но гораздо точнее.

Если вам нужен качественный лазерный уровень, вы можете приобрести его в магазине Toolstop. Доступны перекрестные, поворотные и самонивелирующиеся, а также различные аксессуары, такие как лазерные детекторы, штативы и многое другое.

Магазин лазерных уровней в Toolstop:

Купить все лазеры и аксессуары для лазеров

Ознакомьтесь с блогом Toolstop. ..

Лазерные уровни — как они работают, в чем их преимущества и возможности

• Лазерные уровни – что это такое и какие бывают типы
• Типы лазерных уровней
• Как работает лазерный уровень
• Преимущества, возможности и выбор
• Лазерные нивелиры в предложении TME

Хотя классические спиртовые уровни с пузырьками, заполненными эфиром или спиртом, все еще используются, лазерные уровни обычно используются в большинстве приложений. Как они работают, какие возможности предлагают и какие типы и разновидности можно найти в предложении TME – подробнее об этом читайте ниже.

Лазерные уровни – что это такое и какие типы существуют

Проще говоря, лазерный уровень – это электронное устройство, которое проецирует красный или зеленый луч вдоль горизонтальной и вертикальной осей. Это описание, конечно, очень краткое и требует некоторого уточнения, начиная с того факта, что высота, на которую проецируются лучи, регулируется в диапазоне, указанном изготовителем, — как правило, таком, который позволяет выполнять все внутренние работы от уровня пола до потолка. . Также стоит помнить, что эти устройства небольшие (весят от полукилограмма до одного килограмма) и хрупкие, поэтому с ними нужно обращаться очень осторожно и не допускать их резкого падения или наклона. Эта предосторожность рекомендуется из-за чувствительности механизма самонивелирования, который можно легко повредить даже на моделях, оборудованных защитным выключателем.

Лазерные нивелиры в предложении TME

Некоторые лазерные нивелиры оснащены держателем для штатива, лазерным дальномером (очень полезен на любой строительной площадке) и светодиодными дисплеями, которые предоставляют пользователю такую ​​информацию, как качество нивелирования, высота и угол луча, проецируемого на стену, а также количество оставшегося заряда батареи (аккумуляторной батареи) или расчетное оставшееся время работы до полной разрядки. Многие профессиональные модели предлагаются в комплекте с дополнительными аксессуарами, такими как специальные хомуты, зажимы или держатели для их установки в нестандартных местах (горизонтальные или вертикальные трубопроводы, подвесы под потолком и т. д.), а также с совместимыми приемниками, т.е. детекторы луча, используемые для определения луча в солнечном свете. Они могут быть очень полезными, ведь даже сильные зеленые лучи практически не видны на солнце.

Типы лазерных уровней

Лазерные уровни можно разделить на группы по различным критериям. Самые распространенные нивелиры проектируют горизонтальные лучи — так называемые классические ватерпасы с углами луча до 120°/140°/180°. Существуют также лазерные нивелиры с перекрестными линиями, которые по сути представляют собой ватерпасы с дополнительными вертикальными лучами, позволяющими определять прямые углы. В дополнение к ним, есть еще уровней 360° , так называемые три плоских лазера, которые проецируют лазерные лучи под любым углом. С точки зрения крепления этих приборов различают ватерпасы, устанавливаемые на штатив, что позволяет устанавливать их на фиксированной высоте, и модели без штатива. Говоря о способе нивелирования этих устройств, в каталогах производителей упоминаются самонивелирующиеся устройства (благодаря магнитному компенсатору) и те, которые должен выравнивать оператор. Все упомянутые уровни также могут быть оснащены вышеупомянутым независимым дальномером; в каталогах некоторых производителей они могут быть отнесены к другому типу уровней.

Как работает лазерный уровень

Лазерный уровень проецирует зеленый или красный луч. Лазер представляет собой высокосфокусированный и многократно усиленный луч света, излучаемый светодиодом. Его толщина (чем меньше, тем лучше) зависит от параметров диода и уровня концентрации света; сверхтонкий луч обеспечивает максимальную точность и минимизирует потенциальную ошибку почти до нуля даже на больших расстояниях порядка 30-50 метров. Цвет луча тоже не лишен значения. Красный, или стандартный, оптимален для работы в помещении, но может быть незаметен на улице или в очень ярко освещенных помещениях, поэтому все больше моделей имеют зеленый луч, который в четыре, а то и в пять раз ярче красного. Конечно, это не обходится без затрат – зеленый луч потребляет больше энергии и предлагает на 1/2 или 2/3 меньше времени работы, чем красный луч.

Сердцем каждого лазерного нивелира является оптоэлектронный компенсатор, стабилизированный магнитно или пневматически. Оба типа выполняют одну и ту же задачу: они самонивелируют устройство, перемещаясь в пределах свободного хода, указанного производителем (обычно от +/- 3° до 5°). Суть в том, чтобы автоматически выравнивать лазерный луч относительно оси вращения для точного горизонтального и вертикального выравнивания. Это возможно только в том случае, если устройство расположено горизонтально. При превышении допустимого предела наклона многие модели сигнализируют о невозможности выравнивания звуковыми или световыми сигналами. Говоря о типах стабилизаторов, необходимо объяснить принцип их действия. А именно, магнитные компенсаторы (встречаются гораздо чаще) имеют своеобразный маятник, управляемый системой магнитов. В случае пневматического стабилизатора маятник позиционируется системой гашения колебаний с помощью воздуха. Эффективность обоих в основном одинакова, за исключением случаев, когда сильное магнитное поле действует на магнитный компенсатор (близлежащий трансформатор или высоковольтную линию). Это может привести к сбоям в работе системы. Совсем недавно некоторые спиртовые уровни были оснащены так называемыми электронными компенсаторами, которые оснащены внутренними электронными датчиками уровня, отправляющими информацию на процессор, который управляет работой системы серводвигателя. Это самое дорогое, но в то же время самое точное решение.

Преимущества, возможности и выбор

Лазерные нивелиры облегчают многие работы, когда речь идет о ремонте, сборке, проведении точных измерений (функция дальномера) при прокладке любой трубопроводной системы или во время многих работ и процессов, происходящих на строительной площадке. . Они также незаменимы для очень прозаичных задач, таких как облицовка стены плиткой или установка полки. Благодаря нескольким необслуживаемым режимам они позволяют одному человеку выполнять работу, для которой еще недавно требовалось как минимум два специалиста.

При выборе лазерного уровня важно адаптировать возможности конкретных моделей к нашим потребностям. Для этого необходимо проанализировать несколько ключевых параметров, таких как диапазон уровня (диапазон измерения), срок службы батареи, горизонтальный и вертикальный угол луча, точность измерения (т. е. погрешность на расстоянии 10/20 метров), лазерный нивелир и аксессуары (например, мягкий чехол для безопасной транспортировки). Все эти параметры должны соответствовать нашим ожиданиям и требованиям наших задач. Стоит выбирать модели известных производителей, предлагающие дальномерную технологию или возможность отключения отдельных лучей для продления времени работы аккумулятора. Также большое значение имеет пылевлагозащищенность устройства, что связано с запыленностью и воздействием загрязняющих веществ, например, при ремонтных работах. Этот параметр также выражается в способности работать в условиях повышенной влажности. Таким образом, рейтинг IP54 является минимальным для профессионального использования внутри и вне помещений. Имейте в виду, что 9Лазерные нивелиры 0045

часто работают в неотапливаемых помещениях зимой или под прямыми солнечными лучами. Поэтому они должны выдерживать широкий диапазон температур эксплуатации и хранения. Стандартная рабочая температура от -10°С до +45°С, но модели лучших производителей могут работать и при температуре от -20°С до +50°С.

Последний фактор, на который стоит обратить внимание, это цена. Для типовых ремонтных работ достаточно уровня с двумя или тремя лучами (лазерные нивелиры с перекрестными линиями) и дальномера стоимостью от 80 до 150 евро. Тем не менее, профессионалы стремятся получить лазерные уровни 360 °, предназначенные для работы под любым углом, которые дают им максимальные возможности и часто стоят от 100 до 200 евро и более.

Лазерные нивелиры в предложении TME

Предложение лазерных нивелиров в каталоге TME основано на продуктах PLS, компании FLUKE. Это продукты очень высокого класса, разработанные для профессионалов и созданные командой инженеров с более чем 50-летним опытом. TME предлагает модели 3PR и 180 LG, а также различные варианты уровней PLS 6R, PLS 6G, PLS 180R и PLS 180G, где R означает красный луч (Red), а G — зеленый луч (Green).
