Водяной уровень: как просто пользоваться гидроуровнем

Содержание

• 1 Для чего используют водяной уровень (гидроуровень)
  • 1.1 Что из себя представляет гидроуровень
• 2 Как работать с гидроуровнем: разметка уровня пола, потолка, стен
  • 2.1 Использование водяного уровня на видео

В современном жилище необходимо, чтобы все уровни полов и потолков были одинаковыми и идеально ровными. Время заваленных полов и перекошенных потолков безвозвратно ушло в прошлое.

Для выполнения этой задачи строителями активно используются лазерные уровни и нивелиры. Но, в то же время, водяной уровень остаётся очень популярным. Это очень простой, практичный и точный инструмент, без которого трудно обойтись. Не всегда целесообразно покупать дорогостоящий лазерный уровень, особенно если речь идет о ремонте одной квартиры. К тому же, точность этого устройства очень высокая. В этой статье мы рассмотрим как правильно пользоваться водяным уровнем — он же гидроуровень.

Для чего используют водяной уровень (гидроуровень)

Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.

Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.

А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.

Для этого понадобится:

• водяной уровень;
• красящая нить для разметки;
• немного любой краски для подцветки воды;
• карандаш;
• рулетка.

Что из себя представляет гидроуровень

Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.

Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам. Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки.

Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате. Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

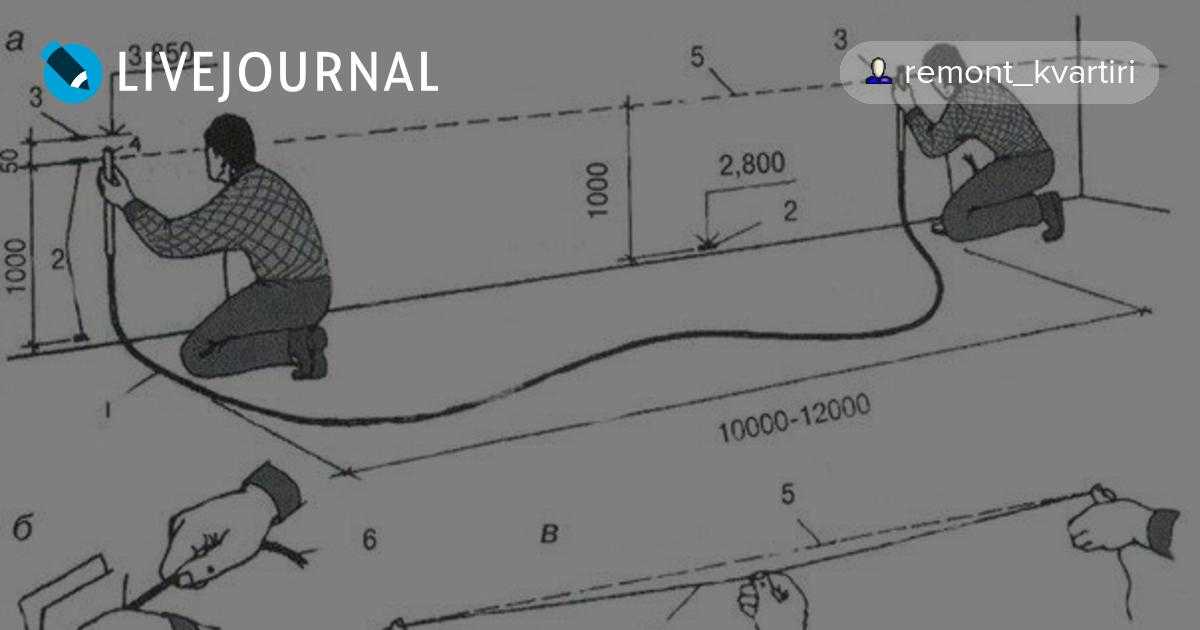

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.



Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

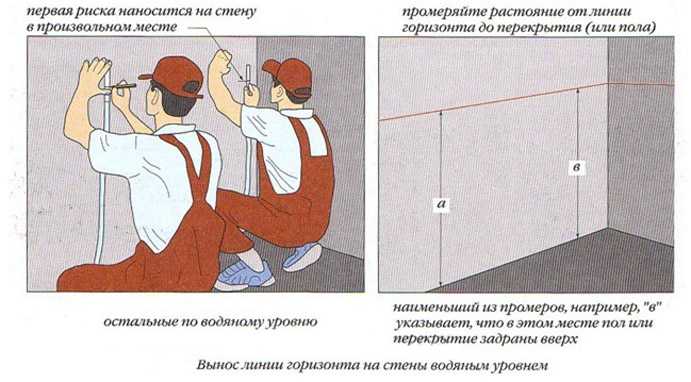

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

На каждой стене наносится 2-3 отметки.

Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

 Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

Рекомендуем вам еще:

как пользоваться при устройстве фундамента, выравнивание по горизонту

Содержание статьи

• 1 Принцип работы прибора
• 2 Выравнивание фундамента по горизонту
• 3 Разметка фундамента
• 4 Выставление опалубки и заливка фундамента
• 5 Кладка стен
• 6 Заливка воды в прибор

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Принцип работы прибора

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

Гидроуровень — устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента, необходимо воспользоваться водяным уровнем в следующем порядке:

1. Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине. Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником.

   Один из вариантов крепления гидроуровня для отбивки фундамента.

2. Далее на заготовку закрепляют концы трубки гидроуровня. Лучше всего пользоваться только трубкой. В магазинах продаются готовые приборы, которые помимо трубки включают в себя емкость с измерительной шкалой и крепежные приспособления. Пользоваться такими можно, но из-за разницы в толщине трубки и отверстия в мерной емкости, жидкость в процессе измерений будет очень долго выравниваться. Для увеличения скорости работ рекомендуется пользоваться простейшим уровнем, состоящим только из трубки.
3. После установки прибора на один из углов фундамента дают жидкости выровняться и делают на приборе отметку горизонта воды. Отметить можно обычной ручкой. Это будет базовая отметка или «ноль». Затем концы трубок зажимают.

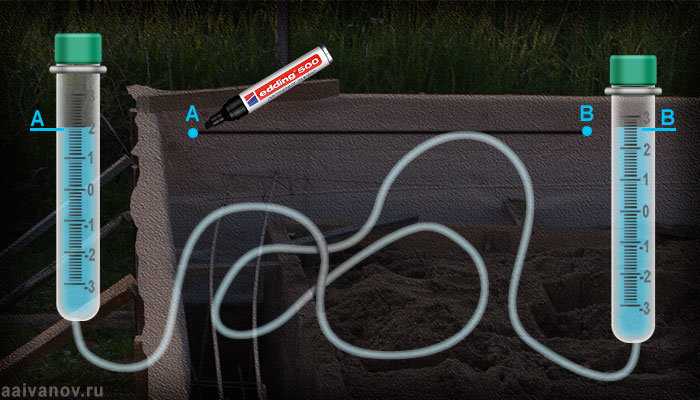

4. Следующим этапом становится проверка отклонений одного угла фундамента относительно другого. Для этого один конец трубки с доской переносят на проверяемый угол. Разжимают концы прибора и дают жидкости выровняться относительно горизонта.
5. Снимают показания. Для этого понадобиться линейка. По ней измеряют отклонения уровня воды относительно ноля (первой отметки).

   Измерение разности высот углов фундамента.

6. Вычисления выполняют методом разности. Для этого из отклонения в базовой точке вычитают отклонение в проверяемой. При этом важно учитывать знаки отклонений. Если водяной столбик опустился ниже базовой отметки, то значение берут со знаком минус, и наоборот. Например, после переноса уровня на необходимую точку фундамента, отклонение воды от отмеченного горизонта на базовом углу составило минус 3 мм, а на проверяемом минус 7 мм. (-3 — (-7) = 4 мм). Это означает, что проверяемый угол выше базового на 4 мм. Если получается отрицательное значение, то угол расположен ниже горизонта принятого ноля.
7. Таким же способом проверяют все углы фундамента, на которые хватает длины гидроуровня. Чтобы обеспечить проверку всех точек, в качестве базовых можно взять два диагонально расположенных участка.

Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается , поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Отклонение	Допустимая величина
горизонтальной плоскости на всю длину проверяемого участка фундамента	20 мм
местные неровности поверхности, кроме опорных участков	5 мм
на стыке двух смежных участков	3 мм

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича.

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

1. Прибивают первую перекладину (рейку) на нужной высоте.
2. Закрепляют на ней один конец измерительного прибора.
3. Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
4. Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
5. После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Выставление опалубки и заливка фундамента

Чтобы обеспечить ровность основания для дома, требуется точно установить опалубку. Работу выполняют, как и в предыдущем случае. Сначала вбивают в землю вертикальные колышки, к которым будут крепиться щиты. Начинают работу с верхней доски щита. Первую прибивают на нужной отметке, а остальные, как при обноске, проверяя высоту гидроуровнем.

Далее на внутренней стороне опалубки отмечают отметку верхнего края заливки. Чтобы обеспечить ровность по всей протяженности отмеченный «ноль» копируют на другие углы опалубки с применением трубки. Расположение воды в одной трубке совмещают с отметкой на опалубке. Второй конец шланга переносят в нужную точку и там делают засечку уровня жидкости. Так поступают со всем углами. Для повышения контроля можно сделать пометки по длине ленты.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

1. Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
2. Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
3. При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
4. Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
5. Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

• Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
• Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
• Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.

Как пользоваться водным уровнем

Использование водяного уровня — это простой процесс, если вы знаете, как это сделать, но вот несколько профессиональных хитростей, которые помогут вам получить максимальную отдачу от вашего нового водного уровня. Читайте дальше, чтобы узнать больше.

Установка и использование водяного уровня

Для большинства операций по выравниванию уровня воды установка одинакова: во-первых, заполните уровень так, чтобы у вас было от нескольких дюймов до фута или около того пустого пространства на каждом конце. Это понадобится вам для настройки. Затем найдите способ поддержать оба конца трубки, чтобы они висели вертикально, но могли скользить вверх и вниз. (Здесь пригодятся дополнительные пружинные зажимы и немного творчества.) Пара гвоздей, размещенных по обеим сторонам трубки — достаточно, чтобы зацепить ее, но не настолько сильно, чтобы зажать трубку, будет достаточно. Вы также можете спрятать трубку за J-образным профилем винилового сайдинга или прикрепить ее к стойке или бетонной опалубке с помощью пары пружинных зажимов. Как только оба конца будут поддерживаться примерно на нужном уровне, отсоедините оба конца и дайте жидкости найти свой собственный уровень. Отсюда вы можете измерить вверх или вниз от контрольной отметки и перенести это измерение на другой конец того, что вы выравниваете. Тем не менее, я предпочитаю двигать трубку вверх или вниз до тех пор, пока мениск не выровняется с тем, что я пытаюсь выровнять, а затем я направляюсь к другому концу и делаю свою отметку. Последний подход надежен и исключает ошибки при измерении: моя любимая ошибка заключается в том, что я держу ленту на отметке в один дюйм на одном конце, но забываю сделать это на другом.

Использовать водяной уровень очень просто, но для точности требуется непрерывный столб жидкости более или менее одинаковой температуры — без перегибов или плоских участков в трубке и без пузырьков воздуха. Ниже приведены некоторые распространенные проблемы, с которыми вы можете столкнуться. Как вода, так и антифриз на спиртовой основе резко расширяются при нагревании, поэтому, оставив половину ваших трубок в тени, а другую половину выпекая под прямым летним солнцем, вы можете отбросить показания на целых 3/8 дюйма между показаниями. Чем меньше диаметр используемой трубки, тем хуже эффект. Если это произойдет, лучше всего пополнить уровень из кувшина с галлоном, чтобы выровнять температуру жидкости. Жидкость должна свободно течь по трубке во время использования. Изломы (или новички, наступающие или становящиеся на колени на трубке) полностью испортят ваши результаты. Небольшое образование здесь имеет большое значение. Если все, что вы делаете, — это грубая оценка, пара маленьких пузырьков не будет иметь большого значения. Однако, если вы выравниваете пирсы или пытаетесь выложить лестницу, вам нужна точность, и каждый пузырь воздуха на вашем уровне — это переменная, которая искажает ваши результаты. Независимо от того, насколько я осторожен, тряска в моем грузовике всегда приводит к попаданию пузырьков воздуха на уровень. По этой причине я пополняю свой уровень воды каждый раз, когда использую его. Перекачка новой жидкости избавляет от пузырьков воздуха.
