Руководство по регулировке фурнитуры пластиковых окон
Фурнитура в окнах ПВХ – это довольно сложный механизм запирания, который состоит из большого числа деталей. В процессе эксплуатации, как и любой другой механизм, она требует периодического контроля и обслуживания. С течением времени в фурнитуре могут появиться различного рода неисправности, затрудняющие или делающие невозможным полноценную эксплуатацию окон. Однако современная оконная фурнитура снабжена удобными механизмами для регулировки, благодаря которым большинство возникающих неисправностей можно устранить самостоятельно, имея под рукой минимальный набор инструментов.

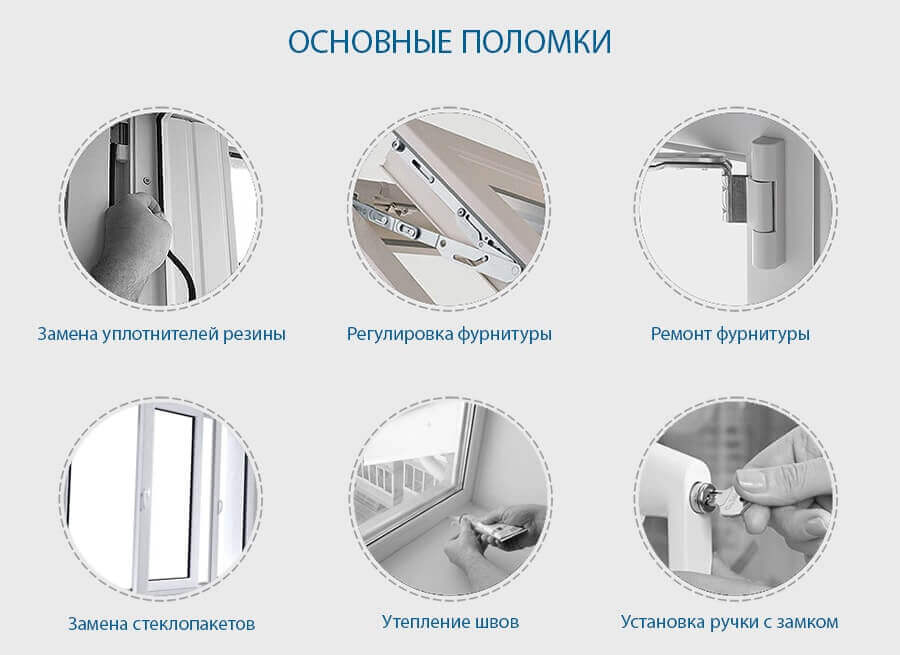

Основные неисправности, при которых необходима регулировка оконной фурнитуры:
- Провисание оконной створки, в результате чего при открывании или закрывании створка цепляет элементы фурнитуры или оконную раму;
- Недостаточно плотное прилегание створки к раме, из-за чего из окна дует;
- Оконная ручка поворачивается с трудом или не закрывается.
Регулировка фурнитуры на створке осуществляется в трёх плоскостях, что позволяет добиться правильного положения створки в раме, а также обеспечить оптимальную степень прижима уплотнителей по всему периметру створки. Для регулировки необходим шестигранный ключ диаметром 4 мм.
В зависимости от производителя фурнитуры, может различаться внешний вид отдельных элементов, способы регулировки и используемый инструмент, но в целом общая схема регулировки створки для всех производителей схожа между собой. Основные принципы регулировки изложены ниже.

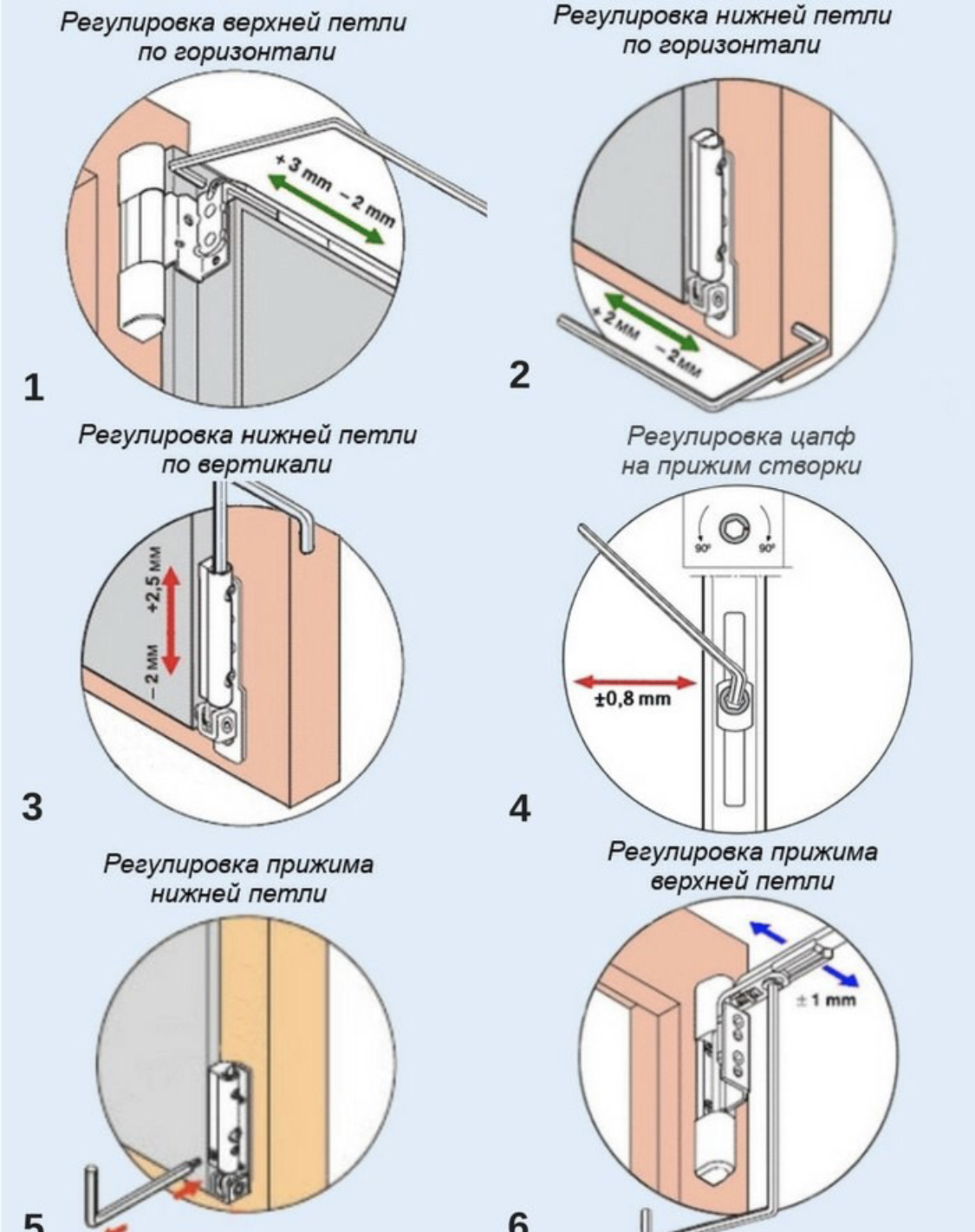

1. Регулировка створки по вертикали.
Производится при помощи верхнего регулировочного винта на нижней петле, предварительно с петли нужно снять пластмассовый колпачок. Вращая шестигранник по часовой стрелке, створка поднимается, против часовой – опускается. Ход регулировки ± 2 мм.
2. Регулировка створки по горизонтали.
Производится при помощи нижней и верхней петли.
3. Регулировка прижима створки к раме.
Производится при помощи эксцентриков (запорных цапф), расположенных по всему периметру окна. В зависимости от производителя, их внешний вид может различаться, но принцип работы у всех один и тот же. При помощи вращения эксцентриков шестигранником или плоскогубцами можно добиться той степени прижима створки к раме, которая необходима.
Также регулировать степень прижима створки к раме можно с петлевой стороны. Производится это с помощью регулировочного винта на нижней петле. Если оконная створка с поворотно-откидным механизмом, то дополнительно можно отрегулировать прижим регулировочным винтом на ножницах рядом с верхней петлёй. Чтобы добраться до этого винта, необходимо открыть створку и после этого повернуть ручку в режим проветривания, предварительно удерживая в нажатом положении блокиратор рядом с оконной ручкой.
На некоторых видах фурнитуры регулировка прижима оконной створки к раме производится при помощи ответных планок, расположенных на раме со стороны запорных цапф (эксцентриков). Их положение можно регулировать с помощью шестигранника. Чтобы обеспечить более сильный прижим створки к раме, ответку необходимо сместить ближе к улице.
Регулировка оконной фурнитуры — регулировка пластиковых окон ПВХ своими руками (инструкция)
В настоящий момент металлопластиковые окна являются одним из самых популярных продуктов у покупателей, желающих сделать ремонт. Почти каждая квартира, загородный дом, офисное здание оснащены оконной системой ПВХ. Вот почему очень важно узнать, как самостоятельно регулировать пластиковые окна.
Регулировка может потребоваться по причине того, что в процессе использования системы могут возникнуть различные виды неполадок.
К примеру, профиль может заедать, не поворачиваться ручка или другая фурнитура, а также могут возникать прочие проблемы, связанные с открытием и закрытием окна. Информация, представленная ниже, поможет вам узнать, как отрегулировать окно.
Регулировка евроокон: в каких случаях она необходима?
Понять, что пластиковые евроокна работают неправильно, вы сможете только в процессе длительной эксплуатации систем. Как правило, необходимость отрегулировать евроокна не возникает в течение первых нескольких лет использования системы.
Однако в случае слишком агрессивной эксплуатации, нарушений в процессе монтажа, неверной первоначальной калибровки могут возникнуть проблемы. Самостоятельное регулирование пластиковых окон поможет решить следующие неполадки:
- Провисание нижней створки. Это распространенная проблема, особенно часто она встречается в новых домах, которые еще не полностью дали осадку. Створка окна провисает и начинает цеплять раму, в последствии окно может вообще перестать нормально закрываться. Обратите внимание на тот факт, что цеплять раму может и средняя часть створки. В этом случае поможет самостоятельная регулировка подъема пластикового окна. Для того чтобы решить эту проблему потребоваться подкрутить болты на нижнем навесе, а также на системе «ножницы» сверху. Для этого снимают защитную насадку с нижней петли и подкручивают болт.
- Сквозняки. В случае, если вы ощущаете продувание из-под резинки утеплителя, рекомендуется осуществить регулировку прижима.
- Болтается ручка, а также другие элементы фурнитуры. Проблемы с фурнитурой — это наиболее распространённая проблема, которая возникает в результате активной эксплуатации фурнитуры. В этом случае поможет довольно простая регулировка фурнитуры окон. Эта проблема решается всего за несколько минут. Потребуется подтянуть пластину, который располагается под заглушкой.
Обратите внимание на тот факт, что цеплять раму может и средняя часть створки. В этом случае поможет самостоятельная регулировка подъема пластикового окна. Для того чтобы решить эту проблему потребоваться подкрутить болты на нижнем навесе, а также на системе «ножницы» сверху. Для этого снимают защитную насадку с нижней петли и подкручивают болт.Более серьёзная проблема возникает, когда ручка поворачивается с трудом, либо не поворачивается вообще. В большинстве случаев причина кроется в том, что опустилась створка окна и требуется ее регулировка.
В некоторых случаях может не хватает смазки. На первоначальном этапе решения проблемы рекомендуется смазать все движущие элементы, после чего снять заглушку с помощью отвертки для определения неправильного хода ролика. После того, как вы выявили проблему, вы сможете быстро и самостоятельно разобраться, как регулировать пластиковые окна.
Осуществить процесс регулировки ПВХ окон самому несложно. Однако если вы видите, что решить проблему самостоятельно вы не можете, лучшим решением будет обратиться за помощью в профессиональную компанию. В большинстве случаев компании, которые занимаются установкой пластиковых окон, предоставляет гарантию на изделия. При необходимости мастера вашей компании без проблем придут к вам на помощь.
| Ремонт окон | Ремонт дверей | Замер окон |
Какие инструменты потребуются для самостоятельной регулировки пластиковых окон?
Если вы всё же решили отрегулировать пластиковые окна самостоятельно, Подготовьте необходимый инструментарий.
Вам потребуются следующие элементы:
- крестовая отвертка, размер которой может быть 3 или 4. Размер будет напрямую зависеть от особенностей фурнитуры. Обычно фурнитура крепится болтами под крестовую отвертку. Обратите внимание тот факт, что для регулировки некоторых профилей окон может потребоваться специализированная насадка в форме звезды;
- плоскогубцы;
- специализированный аэрозоль для последующей смазки фурнитуры. Для этих целей также можно использовать машинное масло.
Регулировка оконной фурнитуры: как она осуществляется в зависимости от времени года
В данном разделе речь пойдет именно о регулировке прижима рамы пластикового окна. Проверить, есть ли в этом необходимость довольно просто. Для этого возьмите обычный лист бумаги и прижмите его створкой. В случае если лист легко вытаскивается, значит степень прижима очень плохая и рекомендуется обязательно произвести регулировку.
Почему важно осуществлять настройку фурнитуры, а также других элементов регулярно? Причина кроется в том, что с течением времени уплотнительная резинка теряет свой объём. Это способствует образованию щелей в окнах.
Чаще всего подобные просветы наблюдаются в результате сезонных температурных колебаний. Для того чтобы ликвидировать данную проблему не обязательно менять уплотнитель, может помочь обычная настройка, которая выполняется посредством использования специализированных механизмов.
Перейдите в раздел: Что такое конденсат, как он образовывается? Как справиться с проблемой и защитить квартиру от грибка.
Особенно важной регулировка на лето и зиму будет в тех регионах, где присутствуют существенные температурные скачки. Это поможет снизить внутреннее напряжение системы, а также существенно увеличит срок эксплуатации резинового уплотнителя:
- настройку фурнитуры можно выполнить, изменив положение зацепов для эксцентриков, которые находятся в металлических заглушках, а также в пазах рам, которые образуются при повороте ручки;
- для того чтобы усилить прижим необходимо повернуть эксцентрик на 90 градусов. Это делается с помощью отвертки или пассатижей;
- если провести регулировку эксцентриков на пластиковом окне невозможно, необходимо подтянуть зацепы шестигранным ключом.
Это делается с помощью отвертки или пассатижей;Данная информация будет полезна не только владельцам пластиковых окон, но и тем, кто только готовится к установке.
Руководство по эксплуатации и обслуживанию пластиковых окон с металлической фурнитурой Maco
Рекомендации для пользователей- Ваши окна (или балконные двери) оснащены высококачественной поворотно-откидной фурнитурой, обеспечивающей высокий уровень удобства и простоты использования. Несмотря на это, пользователям рекомендуется внимательно прочитать это руководство и следовать нашим инструкциям по использованию. Для вашей безопасности, пожалуйста, также внимательно прочитайте все инструкции по технике безопасности.
- Сохраните это руководство для дальнейшего использования и обязательно сообщите другим пользователям о его содержании.
- Проверьте, снабжено ли окно табличкой обращения.
- Чтобы обеспечить долгий срок службы ваших окон, соблюдайте инструкции по уходу.
Постоянное положение вентиляции.
Открытое положение – только для кратковременного проветривания или очистки стекла.
Не оставляйте створку в этом положении без присмотра.
Закрытое положение – для выхода из помещения или остановки вентиляции.
Положение для микровентиляции.
Техническое обслуживание
Для обеспечения исправной работы поворотно-откидной фурнитуры ваших окон или балконных дверей необходимо ежегодно выполнять следующие процедуры технического обслуживания.
• Визуально проверьте шарниры на наличие чрезмерного износа.
• При необходимости смажьте все движущиеся части и крепления поворотно-откидной фурнитуры.
• Используйте только неагрессивные чистящие средства и средства по уходу.
| Эти требования по техническому обслуживанию также относятся к типам окон, не указанным отдельно в данном руководстве (например, поворотно-откидным, поворотным и двустворчатым). |
Инструкции по технике безопасности
Избегайте попадания пальцев в окно. Риск выпадения. Опасность получения травм из-за внезапных порывов ветра. Не прижимайте створку больше угла открывания. Перед закрытием окна убедитесь, что между створкой и рамой нет посторонних предметов.
|
Качественное окно способно на гораздо большее, чем просто пропускать воздух и свет:
это элемент дизайна, а также конструктивная деталь с высокими техническими требованиями.
Помимо обслуживания фурнитуры пользователям рекомендуется регулярно проверять состояние оконной поверхности, стекла и уплотнителей и немедленно устранять неисправности.
Для очистки используйте только мыльную воду; не используйте агрессивные чистящие средства.
Регулировка окон
Все регулировки должны выполняться производителем окна.
Регулировка усилия закрытия верхнего края створки по верхнему рычагу: |
Регулировка нижней петли: по горизонтали и вертикали с помощью шестигранного ключа на 4 мм. Регулировка усилия закрытия нижней петли: |
Для производителей окон и монтажников:
Производители и монтажники окон должны учитывать следующие инструкции при сборке окон.
При покупке окон или балконных дверей рекомендуем пользоваться услугами только квалифицированных оконных и дверных мастеров.
