Как регулировать пластиковые окна по высоте: по вертикали, по горизонтали, по диагонали

Как отрегулировать пластиковые окна — Самостоятельная регулировка пластиковых окон

Хотя все современные модели окон (из ПВХ, алюминия или дерева — неважно), изготавливаются всегда крайне прочными, а фурнитура характеризуется высокой надежностью, они требуют обслуживания для надлежащей работы.

Оконная фурнитура изготавливается с учетом легкости самостоятельной регулировки. Но чтобы выполнить такую задачу своими руками, человеку нужно не только обзавестись некоторыми инструментами, но и знать, что и как делать. Разберемся, как правильно регулировать пластиковые окна на зиму/лето.

Необходимые инструменты

Прежде чем переходить к регулировке окон или дверей, стоит убедиться в наличии необходимых инструментов:

• ключ шестигранный (размер — 4 мм) — его следует заполучить в свой арсенал инструментов в первую очередь, форма его бывает абсолютно любой, но удобнее всего пользоваться вариантом такого ключа, у которого имеется изгиб только с одной стороны;
• биты-звездочки Torx (Т, ТХ). Необходимы не для всей оконной фурнитуры, однако лучше обзавестись и ими;
• крестообразная отвертка (на 3 и/или 4 мм): как правило, их используют, когда для закрепления фурнитуры на оконной раме требуются болты;
• плоскогубцы, можно заменить пассатижами;
• масло машинное для смазки (в качестве альтернативы можно выбрать WD-40).

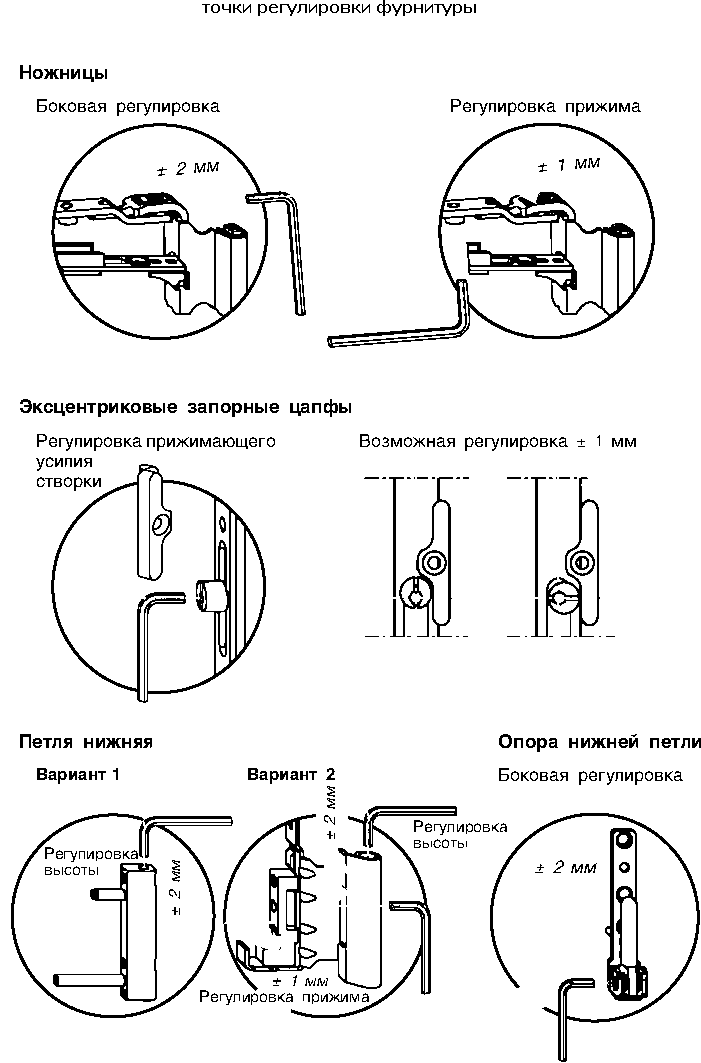

Основные узлы регулировки

Створку можно перемещать в двух направлениях — по горизонтали и вертикали. Схема действий несколько отличается. Если в первом случае потребуется отлаживать правильное положение верхней части механизма, то во втором работать придется с нижней.

Для изменения прижима следует регулировать крепление. Расположено оно в средней части в той области, где установлена ручка. Кроме того, его можно настроить и в нижней части — для этого требуется лишь настроить так, как вам это необходимо, нижние петли, которые находятся чуть выше внешнего нижнего угла.

Когда необходимо регулировать пластиковые окна

При первых же признаках следующих нарушений следует приступить к налаживанию правильной работы конструкции:

• створки движутся туго;
• режимы не переключаются, или это делать трудно;
• ручка заклинивает, разболталась;
• окно закрывается негерметично, остаются щели;
• заметен перекос окна.

С любой из указанных проблем можно справиться своими силами. Важно лишь сделать все своевременно — в ином случае придется потратиться на ремонт окна.

Как отрегулировать прижим пластикового окна?

Как только наступают холода, следует изменить положение окна так, чтобы резиновая вставка была прижата к оконной раме. Это позволит предотвратить попадание в жилые помещения прохлады. Также это может быть необходимым, если уплотнитель вследствие продолжительного использования истончился, а из окна уже дует.

Профессионалы предлагают проводить настройку фурнитуры как минимум дважды в год. Важно помнить, что перед морозами прижим следует увеличить, а летом — напротив, уменьшать. Если в течение всего года сохранять одинаковый уровень прижима, то из-за сильного напряжения во всей конструкции фурнитура будет изнашиваться в разы быстрее. Кроме того, срок использования резиновой вставки, который и так теряет свои характеристики со временем, будет уменьшаться еще быстрее.

Подробно рассмотрим, как регулировать створку пластикового окна.

Настройка силы прижатия начинается с поиска цилиндров на торце — цапф. Они, как правило, овальные. На самой раме можно найти пазы, которые соответствуют им по размеру и форме — именно там их можно крепить. Такая конструкция обеспечивает максимально плотное прижимание. Силу можно изменять с помощью смещения отверстий на раме, а также проворачивания цапф.

Сделать более сильным прижим достаточно просто — нужно лишь повернуть эксцентрик так, чтобы выступающая часть была направлена к внутренней части конструкции. Уменьшить прижим также легко — нужно лишь проделать аналогичную операцию, но в обратную сторону.

Как правильно настраивать эксцентрики? Есть несколько методов, и выбор следует сделать исходя из особенностей фурнитуры:

1. На цапфе следует отыскать паз для отвертки.
2. Немного отодвинуть эксцентрик, на которой он находится, а затем повернуть. Производится это вручную или с использованием заготовленного инструмента.
3. Также эксцентрик можно повернуть лишь с использованием пассатижей, приложив совсем немного усилий.

Убедиться в возможности регулировать окно довольно просто — достаточно менять несколькими методами положение цапфы. Лучше начинать с первого — тогда точно удастся избежать неприятностей в виде случайной поломки всей конструкции.

Случается так, что цилиндры никак не удается настроить, несмотря на предпринятые попытки. Тогда потребуется изменить либо расположение ответной части, либо отверстий, которые располагаются на раме.

С помощью шестигранника можно спокойно откручивать болты, а затем передвигать зацеп в дальнюю от себя сторону, что увеличивает прижим. Передвинув его к себе, можно ослабить степень прижимания.

Закончив отладку на торцевой стороне ближе к ручке, можно приступить к наладке прилегания на противоположной части створки:

1. Сняв колпачок, можно обнаружить 2 болта, для которых подойдет ранее используемый шестигранник.
   Еще один располагается под прямым углом к плоскости окна — с ним-то и потребуется поработать. Прокрутив его вправо, вы увеличите прижим, а в обратную сторону — ослабите. Удобнее всего проводить настройку, если окно находится в закрытом положении — тогда ничего не будет мешать.
2. Наладка верхней части несколько отличается. Следует открыть окно и найти механизм, который обычно просто называют «ножницы» (окно “на проветривание”). После — отыскать на торце клипсу или рычажок. Следует нажать на него и держать в таком состоянии некоторое время. Ручку лучше поворачивать по вертикали — так она обычно стоит при “приоткрытии”.
3. Створка выходит из верхнего паза и временно держится исключительно на нижнем механизме, а также на “ножницах”. Это позволяет легче увидеть болт, с помощью изменения положения которого можно настраивать, насколько сильно будет прилегание. Он располагается на нижней части. Следует провернуть найденный болт — и визуально, и тактильно будет ощущаться, что степень прижима благодаря такой настройке изменится.

Чтобы отрегулировать прижим пластиковых окон, важно, чтобы все эксцентрики располагались строго в одинаковом положении. Если прижатие в разных частях конструкции отличается по своей силе, это приведет к ускоренному износу уплотнителя.

Важно! Необходимость работы с прижимами может возникнуть из-за изнашивания уплотнителя, поэтому важно следить за его состоянием. Как правило, даже самый качественный уплотнитель имеет срок службы в 5–7 лет. Понять, что менять его уже пора, достаточно просто, главное — сделать все вовремя.

Как отрегулировать пластиковое окно самостоятельно, чтобы не дуло

Иногда возникает ситуация, когда даже регулировка цапфы не может дать нужного результата. Окно прижимается неплотно, из-за чего дует. Такая проблема возникает, если створка смещена по горизонтали или вертикали.

Определить место, в котором прижим будет неполным, достаточно просто. Главное, что следует сделать человеку, желающему самостоятельно провести ремонт, — запомнить, где именно располагаются цапфы. Для облегчения ситуации можно сделать отметки как на внешней, так и на внутренней стороне конструкции. После процедуры окно следует плотно закрыть.

В отмеченных местах человеку следует попытаться отжать створку от рамы. Если она не сдвинется, то все нормально — цапфа работает должным образом. А если створка начинает как бы продавливаться и в том месте, где оказано давление, образуется щель, значит, цапфа не входит в ответную часть. В таком случае важно аккуратно наладить расположение створки как по вертикали, так и по горизонтали.

Регулировка пластикового окна по горизонтали

Чтобы избавиться от слабого перекоса и сдвига створки, следует осуществлять наладку по верхней и нижней петле. В них есть гнезда для шестигранника. Каким ключом регулировать пластиковые окна? Подойдет модель на 4 мм — она использовалась и для цапф.

На нижней петле подобраться к гнезду можно как снаружи, так и изнутри. Благодаря этому наладка может осуществляться, когда сама конструкция находится как в полностью открытом, так и в закрытом положении. Если прокручивать ключ в правую сторону, створка сместится в противоположную, при этом снизу она пропорционально приподнимется.

Регулировка возможна и на верхней петле. При проведении отладки следует полностью распахнуть окно – это обязательное условие. Требуется найти на ней гнездо под инструмент, а затем прокрутить его.

Такие манипуляции помогут добиться смещения до 2 мм. Специалисты рекомендуют регулировать створки постепенно — на 1 мм на каждое прокручивание инструмента, не более.

Регулировка пластикового окна по вертикали

Теперь стоит рассмотреть, как регулировать пластиковые окна по высоте. Створки требуется настраивать на нижней петле. Для этого шестигранник следует вставить в верхнюю часть, где находится болт, и чтобы к нему подобраться, аккуратно снять колпачок.

Чтобы отлаживать положение было удобнее, стоит открыть окно сверху. Благодаря повороту инструмента направо створка поднимется, а налево — опустится. Как и в первом случае, проводить подобные манипуляции важно постепенно, не торопясь, по несколько миллиметров. Слишком резкий перекос, даже если и в «правильную» сторону, может быть опасен для конструкции и привести к крайне серьезным поломкам. Устранять их потребуется уже с помощью мастера и платно.

Замена ручки и регулировка фурнитуры пластикового окна

Помимо недостаточно плотного режима и продувания, при работе механизмов могут выявляться и иные сложности. К примеру, при использовании нередко обнаруживаются трудности с тем, чтобы повернуть ручку — она может сдвигаться чересчур туго либо и вовсе заклиниваться. В данном случае также важно правильно провести настройку фурнитуры.

Одной из наиболее частых причин считается поломка ручки. Чаще всего она банально разбалтывается. Чтобы исправить проблему, достаточно лишь сильнее затянуть винты. Достать до них можно, если поддеть накладку сразу в нескольких местах. Она находится на корпусе. Можно повернуть ее горизонтально — полностью снимать не нужно.

Если ручка крутится чересчур туго, причиной этого может быть загрязнение механизма. Важно удалить всю пыль — для этого потребуется снять ручку. После очистки посадочное место не будет лишним смазать или использовать средство WD-40.

Также ручка может с трудом прокручиваться из-за чрезмерного прижима. Если постоянно сохранять настолько сильное прижатие нет необходимости, следует отладить цапфы по инструкции, приведенной выше.

А если ручка вовсе сломалась или сильно износилась, единственным вариантом станет полная ее замена. Приобрести новую можно в компаниях, производящих такие конструкции. Механизм у всех ручек стандартный, поэтому сложностей с выбором модели не возникнет. Также поставить другую ручку может быть необходимо, например, в детской комнате — обычно устанавливают модели с предохранителями, чтобы ребенок не смог своими силами открыть окно.

Проблемы с оконной ручкой

Ручка шатается

Чтобы справиться с этим, достаточно лишь затянуть крепления — следует подтянуть те винты, которые можно найти под пластиковой заглушкой. При ее смещении не рекомендуется использовать острые предметы, иначе можно оставить сильные следы на корпусе.

Ручку заклинило

Опасаться, что поломка слишком сложна, в данном случае не стоит. Менять фурнитуру полностью не потребуется. Обычно заедание обнаруживается из-за того, что срабатывает блокировка, которая не позволяет изменять положение конструкции (например, открывать вверх). Для решения такой проблемы следует переместить рычаг блокиратора, который можно увидеть на торце. Он может иметь вид пластинки, которая установлена на торце и отставлена к уплотнителю. Также блокиратор может иметь вид клипсы, которая немного налегает на уплотнитель.

Ручка заедает или закрывается не до конца

Сначала важно определить, из-за чего возникла такая проблема. Есть вероятность того, что уже износившийся механизм требует тщательного очищения или смазки. Также она может возникнуть потому, что прижатие очень сильное — его требуется ослабить.

Туго закрывается — регулируем пластиковые окна сами

Когда ручка проворачивается с трудом или механизм слишком тугой, здесь также можно справиться своими силами. Наиболее распространенным “виновником” ситуации может быть перекос, из-за чего во время движения створки она цепляет собой профиль. Избавиться от такой проблемы поможет грамотная регулировка ее положения как в горизонтальной, так и вертикальной плоскости. Сделать это правильно поможет инструкция. Перед началом действий важно осмотреть окно, чтобы правильно определить место, где створка соприкасается с рамой.

Если же окно с трудом закрывается по причине того, что створка сильно задевает раму снизу, необходимо, насколько это возможно, сместить ее вверх. Следует максимально открыть створку, а затем провернуть болт на верхней петле в правую сторону.

Требуется сделать несколько таких оборотов, но постепенно, проверяя правильность проводимых манипуляций. После этого следует закрыть окно и прокрутить болт на нижней петле. Следует удостовериться, что настройка окна была выполнена правильно. Если что-то пошло не так, повторите указанные действия.

Если створка трется о раму, в ходе налаживания работы механизмов фурнитуры требуется сместить ее в сторону петель. Если трение отмечается лишь в нижней части боковой грани, важно подкрутить шестигранников регулировочный винт снизу. Точно так же стоит поступать и сверху.

Смазка окон ПВХ

Существенная часть проблем, при которых важно проводить отладку механизма, возникает вследствие недостаточно качественной смазки. В новых окнах вся фурнитура покрыта большим количеством состава, поэтому работают все механизмы эффективно, не заедают. Но со временем неизбежна потеря свойств этих составов.

Особенно часто смазывать фурнитуру необходимо в домах, которые находятся неподалеку от разных источников загрязнения атмосферы — например, автомагистралей, предприятий. Пыль оседает на всех элементах механизмов, попадает в смазку, поэтому ее качества значительно ухудшаются. Если не добавлять смазки, фурнитура будет достаточно быстро изнашиваться. Поэтому проводить регулировку всегда следует в сочетании со смазыванием.

Чтобы вся используемая фурнитура не износилась чересчур быстро, и ей, как и всей остальной конструкции, не потребовался дорогостоящий ремонт, смазка должна выполняться минимум раз в год. Специалисты настаивают на проведении такой манипуляции дважды ежегодно — перед зимой и летом. Также дополнительно смазывать следует сразу после того, как были обслужены определенные элементы общего механизма.

Чем смазывать

Для смазки могут использоваться специализированные составы, которые созданы именно для такого типа механизмов. Найти их можно в магазинах или у поставщиков окон ПВХ. Продаются такие составы в баллонах и бутылочках с узкими насадками.

Если такого состава не оказалось под рукой, подойдет технический вазелин, масло для швейной машины.

Часто используется универсальный смазочный состав WD-40. Он также имеет удобную насадку, поэтому наносить его удается точно в нужное место. Важно учесть, что использовать пищевые или косметические масла, как и другие составы, не предназначенные для таких целей, строго запрещается. Это приведет к ускоренному износу механизмов.

Для достижения необходимого эффекта наносить смазочные составы следует на чистые и сухие поверхности. В связи с этим после регулировки фурнитуры важно тщательно удалить пыль и другие загрязнения с помощью мягкой и сухой ткани, губки. Прежде чем нанести смазку, следует дополнительно осмотреть механизм — это позволит убедиться в его чистоте.

Что смазывать

Смазку можно наносить на любые подвижные элементы. Так, могут быть смазаны:

• механизм «ножницы»;
• крепления;
• цапфы;
• регулировочные болты;
• защелки и остальные элементы.

Большого количества состава не требуется — на каждую деталь можно нанести всего несколько капель смазки. После этого следует “проработать” механизм, чтобы состав распределился равномерно, проник во все щели.

Отметим, что кроме механизмов, следует смазывать и все резиновые уплотнители. Правда, для этого используются другие специальные составы. Благодаря им сохраняется эластичность резины, предупреждается ее рассыхание. Обрабатывать уплотнители следует минимум дважды в год. Обязательно делать это осенью после того, когда было отрегулировано пластиковое окно на зиму.

Благодаря регулярной смазке фурнитуры срок ее службы существенно увеличится, проводить внеплановую регулировку или ремонт не потребуется. В определенных случаях смазывание может стать заменой регулировочным работам. Например, прежде чем приступить к наладке механизма, следует смазать всю фурнитуру. Нередко даже этого хватает, чтобы устранить возникшую проблему.

Регулировка окон — подробное руководство

В самом начале работ над сайтом, я опубликовал небольшой материал – пособие по регулировке пластиковых окон. Несмотря на короткий и недостаточно содержательный, на мой взгляд, пост, он до сих пор востребован. С тех пор прошло немало лет, и, похоже, пришло время развернуть информацию «в глубину». Так что же можно сделать самостоятельно, а что лучше оставить мастеру?

Содержание:

Что такое регулировка окон
Предварительная диагностика
Регулировка окон по ширине и высоте с помощью ключа
Регулировка щелевых проветривателей
Ответные планки и их правильная установка
Регулировка окон на прижим
Регулировка створок по геометрии, или «переклинка»
Регулировать окна – выгодно
Резюме


Что такое регулировка окон?

О регулировке пластиковых окон, как правило, вспоминают тогда, когда они плохо закрываются или открываются, задевают и заедают, продувают с разных сторон и т.д. То есть, когда окно еще не сломано, но уже «барахлит», и с трудом выполняет свои функции.
Многие считают, что регулировка окна – это простое «подтягивание» цапф и петель фурнитуры, которые нужно «подкручивать» чуть ли не ежегодно. И неудивительно, ведь рано или поздно ваше пластиковое окно снова провисает, и начинает дуть.
Задумайтесь: конструкции из ПВХ ставят в России уже третий десяток лет. Все рассчитано, еще немцами, до мелочей, и испытано на практике. Тем не менее, проблемы у окон наблюдаются одни и те же, из года в год. Почему так происходит? Как отрегулировать окно «раз и навсегда», и возможно ли это?
Отвечаю – да, возможно, если знать, что нужно делать.
Регулировка окна – процесс, конечной целью которого является, не просто устранение основных неисправностей и приведение его в рабочее состояние. Окно должно снова (или впервые) стать таким, каким его задумал и разработал производитель. Это, на самом деле, целый комплекс мер, в котором, вопреки расхожему мнению, винтам и петлям отводится скромная, вспомогательная роль.
За все годы своей работы (уже более 15 лет), я припоминаю только пару случаев, когда окна было целесообразнее заменить, а не ремонтировать. Регулировать окна, даже прослужившие много лет, и «возвращать их в строй» намного выгоднее, чем менять их. Ведь кроме очевидных затрат на покупку новых «стеклопакетов», приходится снова проходить через весь «разгром» монтажных работ, и, нередко, заново делать ремонт в квартире.

Материал будет идти «от простого к сложному». Самую простую регулировку фурнитуры окна, вы без особого труда сделаете самостоятельно (так сказать, немного подкрутите), а, например, разборку створки и исправление ее «геометрии» (то есть формы) я настоятельно рекомендую поручить опытному специалисту.



Диагностика положения створки пластикового окна

Для определения алгоритма будущей регулировки окна, желательно сделать простейшую диагностику. Нужно взять обычный карандаш, и отметить положение углов и средней части створки, как показано на фото.

Затем открыть окно, и измерить, на сколько миллиметров створка «перекрывает» раму. Средняя величина так называемого «нахлеста» должна в норме составлять примерно 8 мм.

У правильно собранных и установленных окон, нахлест со всех сторон практически одинаков. Если окно плохо закрывается, после диагностики сразу будет видно, сильно ли оно провисло. Сравнив отметки в нескольких местах, вы получите представление о том, насколько створка перекошена относительно рамы. При небольшом (1-2 мм) отклонении от нормы, достаточно отрегулировать окно, подтянув или ослабив винты на фурнитуре. Если же разница по высоте между углами более 2-3 мм, может понадобиться исправление геометрии створки (делается изнутри, здесь регулировка окна ключом не поможет).

При слишком большом «нахлесте» створка будет постоянно задевать за раму, а при маленьком – из окна будет дуть.



Регулировка положения створки окна с помощью ключа

Если окно плохо закрывается, задевая за раму снизу, сверху или сбоку, самым простым вариантом действий будет отрегулировать его ключом, используя специально предназначенные для этого винты. Как правило, эти ключи не какие-то особые «оконные» – подходящий для наших целей, практически всегда можно найти в ближайшем магазине автозапчастей. Чаще всего нужен обычный «мебельный» шестигранник на 4 мм, но бывают и другие варианты, например, звездочки. Проблема может возникнуть только при регулировке окон нестандартными ключами, но это бывает редко. Например, фирменный ключ для нижних петель фурнитуры Aubi 300, в связи со снятием ее с производства, бывает сложно найти в продаже (впрочем, он есть у большинства опытных мастеров).

Регулировка окна, при провисании и задевании нижнего угла под ручкой

Просевшее вниз окно, при закрывании, обычно приходится «вталкивать» в раму. Чтобы его приподнять, можно использовать два винта – винт регулировки по высоте в нижней петле, и винт регулировки по ширине в верхней петле. Вкручиваем эти винты по часовой стрелке, и угол под ручкой поднимается (с особенностями регулировки нижней петли фурнитуры Aubi 300 можно ознакомиться здесь).

В некоторых системах фурнитуры, например, Winkhaus, верхняя петля может подтягиваться вращением винта против часовой стрелки. На поворотных створках Roto, винт регулировки по ширине находится с противоположной стороны петли, по той же оси.

В системе Aubi 300, вместо винта, имеется фигурная шайба на несколько фиксированных положений.

Если створка стучит при закрывании об верхнюю ответную планку на раме

Для устранения стука, вкручиваем винт регулировки верхней петли по ширине, и створка отодвигается от ответной планки.

При задевании боковой стороны окна (по центру), используются винты регулировки по ширине как верхней, так и нижней петли. Створка при этом смещается в сторону петель.

Если задевание происходит над створкой, можно попробовать немного выкрутить винт регулировки по высоте в нижней петле (створка опустится ниже). Проблемы с щелевым проветривателем рассмотрены в следующем разделе.

В окне, при открывании, что-то щелкает между петель? Попробуйте немного приподнять его створку вверх, используя тот же винт подъема по высоте нижней петли. Кроме этого, может понадобиться перестановка соответствующей ответной планки (см. далее).

Вот, собственно, и все, что нужно знать, чтобы отрегулировать окно, немного задевающее за раму.

Если окно провисло сильно, и простая регулировка не помогает (например, при попытке поднять створку, сразу начинается задевание сверху), нужно исправлять его «геометрию». Об особенностях переклинки окон я расскажу в конце статьи.



Регулировка щелевых проветривателей и их ответных планок

Фурнитура, на поворотно-откидных створках, может включать в себя систему 45-градусного щелевого проветривания. При всех своих достоинствах, она требует достаточно точной регулировки окна, нередко являясь причиной заедания, шумов и стуков в механизме. Диагностика данной неисправности порой вызывает затруднения, так как проветриватель обычно находится в верхней части створки, и при работе не виден.

Для регулировки окна, лучше встать на подоконник или стремянку, и заглянуть сверху створки. При повороте ручки строго горизонтально или вертикально, штырь фурнитуры должен находиться на одинаковом расстоянии (2-3 мм) от центрального выступа планки, не задевая за нее.
Правильное положение ответной планки относительно фурнитуры (на примере MACO):

Смещение планки или створки, вызывает задевание и стуки.

Для регулировки положения планки, отверстия под саморезы обычно делают овальными. Следует полностью выкрутить их, снять планку и установить ее правильно. Если причиной задевания является смещение створки окна вбок (определяется по нахлесту), используется соответствующий винт в верхней петле.
Пластиковым окнам с фурнитурой ROTO NT, может потребоваться и регулировка створки по высоте.

Из-за особенностей конструкции щелевого проветривателя, запорная цапфа фурнитуры работает «впритирку» к планке, и часто задевает за нее. Следует отрегулировать створку с помощью ключа, немного опустив ее вниз, а если это не получается – по геометрии.

Прежде чем переставлять ответные планки на пластиковом окне, нужно убедиться, что створка не перекошена относительно рамы.



Ответные планки прижима и регулировка их положения

Прижим створки пластикового окна обеспечивают ответные планки на раме. Они являются зацепами для запорных цапф механизма, и должны быть установлены правильно.

Проверка положения ответных планок

Вы определили, ровная ли створка, или даже отрегулировали ее «по нахлесту», но из окна все равно дует? Такое часто бывает при неправильном положении ответных планок на раме. Даже на самых современных оконных предприятиях существует «человеческий фактор», не говоря уже о том, что сборка створок и рам обычно происходит на разных участках. В общем случае, расстояние от ответной планки до запорной цапфы пластикового окна должно составлять 3-5 мм (при открытом окне, ручка строго горизонтально).

Если промежуток существенно больше, створка может попросту не прижиматься до конца, а если его практически нет – при открывании и закрывании окна слышен стук и щелчки.

Особенно часто ошибки происходят при установке планок на поворотно-откидных створках со стороны петель (их не видно, если створка открыта не полностью).

Нередки и случаи намеренной перестановки ответных планок монтажниками, после неудачных попыток отрегулировать окно. При снятии такой планки, вы увидите второе отверстие от самореза.

Если створка ровная, и не провисла (нахлест сверху и снизу одинаков), планки следует установить в нужное положение, и закрутить саморезы в новые места. Однако, следует знать, что подобные несоответствия могут свидетельствовать и о серьезной деформации створки. В случае сильного перекоса по диагонали, в первую очередь следует отрегулировать окно по геометрии – тогда и переставлять планки, скорее всего, не потребуется.

При слишком большом расстоянии между запорной цапфой и ответной планкой фурнитура не работает – поэтому из-под уплотнителя дует, а попытки регулировки окна на прижим не приносят результата.



Регулировка окон на прижим

Для начала, нужно ответить себе на вопрос – для чего, собственно, регулировать прижимы? Чтобы устранить продувание – скорее всего, скажете вы. Таких рекомендаций в интернете множество, и, отчасти, они имеют право на существование. Но только при двух, не всегда встречающихся одновременно условиях:
— створки ваших окон не деформировались;
— окнам (или их уплотнителю) более 10 лет.
Тогда регулировка окна на прижим поможет оттянуть на какое-то время замену «уставшей» резины. Если же есть прогиб пластикового профиля больше 2-3 мм, скорее всего, такая регулировка не поможет, а закрываться окно станет гораздо хуже. На практике мне, наоборот, чаще приходится ослаблять прижимы (возвращать в заводское положение), поскольку после регулировки окон по геометрии, герметичность обычно полностью восстанавливается – окно перестает дуть.
Именно поэтому регулировка «зима-лето» не рассматривается в данной статье. Ведь при максимальной нагрузке, да еще и зимой, уплотнитель долго не живет, а за ним и фурнитура, из-за постоянного кручения туда-сюда и повышенного износа, раньше срока потребует замены.
Я считаю абсолютно ненужными никакие регулярные манипуляции с полностью исправными пластиковыми окнами, кроме обязательной ежегодной смазки. Как говорится, не мешай механизму нормально работать:). И отвечаю на вопросы клиентов о сроке их службы так – на наш век хватит!

Простая регулировка окон на прижим, делается следующим образом.

Хотите увеличить плотность прижатия створки – эксцентрик (обычно это и есть запорная цапфа) должен быть установлен точкой (или своей широкой стороной) к уплотнительной резине.

Если же нужно, наоборот, ослабить прижим, и облегчить ход ручки – поворачиваем точкой (или широкой частью эксцентрика) от резины.

У «старой» фурнитуры Roto Centro (та, у которой эксцентрик находится в ответной планке), для регулировки на увеличение прижима, следует повернуть к резине ту часть планки, со стороны которой находится запорная цапфа.

Цапфы фурнитуры Winkhaus AutoPilot регулируются без ключа, просто руками, путем вытягивания и поворота в нужную сторону.

Регулировка прижима створки в нижней петле (бывает не у всех окон). Существуют варианты и под звездочку, и под обычную отвертку.

Также есть возможность регулировки прижима в верхней петле.

Впрочем, последняя регулировка используется крайне редко, так как на продувание через верхние петли степень прижима практически не влияет (в большинстве случаев, в верхней петле воздух постоянно проходит через небольшие зазоры, это нормальная ситуация).

И помните, резиновый уплотнитель окна не рассчитан на постоянную работу в «зимнем» режиме. Будучи сильно «сплющенным», он быстро потеряет эластичность, и окончательно перестанет держать тепло.



Регулировка окон по геометрии («переклинка» створок)

Что происходит со створкой пластикового окна со временем? Упрощенно, основное воздействие на нее оказывают две силы – сила тяжести и сила, скажем так, «трения» (она возникает при закрывании окна).

Первая превращает прямоугольник пластикового профиля в параллелограмм, вызывая провисание угла под ручкой, и проблемы с открыванием и закрыванием. Также из-за этого возникает продувание сверху широких окон, в районе ручки ухудшается прижим.
Вторая вызывает существенный прогиб «петлевой» вертикальной части створки, из-за бокового давления резины об пластик при закрывании окна. Начинается печально известное продувание между петель, ставшее чуть ли не «визитной карточкой» некачественных пластиковых окон. Иногда прогиб столь велик, что в сочетании с недочетами монтажа, фурнитура со стороны петель просто не входит в зацепление. Окно, фактически, полностью не закрывается, часто при этом даже слышно улицу. Поэтому обычная регулировка цапф окна ключом в этом случае бессмысленна, а замена уплотнителя помогает ненадолго, или не помогает вовсе.
Проблема с перекосом и прогибом профилей имеет и внутренние причины. Дело в том, что прямоугольную форму, нужную для нормальной работы, окну придает стеклопакет. Да-да, все держится на стекле, и специальных регулировочных пластинах.
Вот как должны быть установлены пластины под стеклопакет согласно ГОСТ 30674-99.

Почему именно так? Рассмотрим простой пример, используя детский конструктор, как модель нашей оконной створки.

Если собрать из планок прямоугольник, он, под действием силы тяжести, при малейшем ослаблении винтов будет стремиться превратиться в параллелограмм (при условии, что одна сторона зафиксирована жестко). Так себя ведет и пластиковая оконная створка без стеклопакета – профили армированы металлом, а в углах усиления нет.
Если же по диагонали установить еще одну планку, то наша «створка» больше не будет провисать, не так ли? Блок из 2-3 склеенных стекол, или стеклопакет, является одним из несущих элементов в конструкции пластикового окна, и должен распирать (или «расклинивать») створку строго определенным образом. Для этого существуют специальные опорные (выравнивающие), и регулировочные пластины (или подкладки).
Подкладки, обозначенные на схеме «ГОСТ» черным цветом, придают створке нужную жесткость, удерживая ее по диагонали. В тех случаях, когда они расположены по-другому, неправильно подобраны по толщине, или отсутствуют (а снаружи их не видно), ни о какой успешной регулировке окна ключом не может быть и речи. Более того, несмотря на ГОСТ, на практике часто требуется устанавливать дополнительные боковые пластины (по центру вертикальных сторон) для предотвращения прогиба, особенно у высоких створок.

Регулировочные пластины имеют толщину от 1 до 6 мм, соответствующие их толщине разные цвета, и должны быть установлены плоской частью к стеклопакету. Выпускаются разной ширины, на фото – пластины 32 мм.

Внимание! Далее изложены общие принципы регулировки пластиковых окон «по геометрии». Категорически не рекомендую заниматься этим «домашним мастерам»! Для исправления формы створки, требуется снятие и обратная установка штапиков, а иногда и стеклопакета. Переклинку должен делать специалист по ремонту окон, или хотя бы монтажник с соответствующим опытом, и специальным инструментом. Без практики вы можете помять и поцарапать пластик, а также серьезно порезать руки об острые кромки стекол (либо вообще разбить стеклопакет). Я не несу ответственности за последствия самостоятельной разборки и ремонта окон. Данный раздел носит чисто информационный характер, и поможет вам понять, что должен делать опытный, разбирающийся «в теме» мастер.


При провисании створки

Часто при разборке таких створок обнаруживается, что одной, или нескольких регулировочных пластин нет вообще, либо они находятся не на своих местах, или их толщина подобрана неправильно.


Для правильной регулировки окна по высоте, вполне достаточно добиться одинакового «нахлеста» сверху и снизу, путем перестановки и добавления регулировочных пластин подходящей толщины. Иногда достаточно просто сдвинуть уже имеющиеся пластины, как можно ближе к углам, чтобы устранить провисание створки.

До регулировки:

После регулировки:

Внимательный читатель может заметить, что по ГОСТу подкладки устанавливаются на некотором расстоянии от внутреннего угла створки, а на моих фото они прямо в углу. Дело в том, что в реальности жесткость современных металлопластиковых оконных профилей обычно, увы, существенно ниже, чем должна была быть по расчетам немецких инженеров. Поэтому я устанавливаю пластины именно так, чтобы уменьшить деформацию створки (возникающую в основном внизу, из-за веса стеклопакета).

При задевании середины нижней части широкой створки

Если широкая створка сильно «трет» снизу, по центру (часто об ответную планку), и плохо закрывается, следует, опять же, переместить нижнюю регулировочную пластину в самый угол, до упора. Нагрузка на профиль снижается, и задевание в большинстве случаев прекращается.

Обратите внимание, что при регулировке окон по геометрии, петли вообще не нужно «крутить» – они остаются в оптимальном, среднем положении.


При продувании

При продувании сбоку (обычно, окно дует между петель), часто бывает необходимо установить дополнительные регулировочные пластины по центру створки.

Таким образом, створка выравнивается, фурнитура входит в зацепление, уплотнитель прижимается к раме, и продувание прекращается. Если окно дует со стороны ручки, действия аналогичные. Ширина «нахлеста», опять же, проверяется с помощью карандаша (должна быть примерно 8 мм).

Вы, наверное, уже поняли, что главное в регулировке окна по геометрии – это обеспечение равномерного нахлеста створки по всему периметру рамы. Без этого не будет ни нормального прилегания резинового уплотнителя, ни корректной работы фурнитуры. Как ни крути винты, только ими добиться такого результата обычно невозможно.

Переклинкой можно исправить и некоторые ошибки, допущенные при монтаже пластиковых окон. Например, если рама была «растянута» при установке, мастер может немного вытянуть в ту же сторону створку. Таким, сравнительно несложным способом, часто удается обеспечить хороший прижим уплотнителя и устранить продувание, не переделывая монтаж (не нужно ломать, и снова восстанавливать боковые откосы). Визуально, небольшой изгиб створки «бочкой» будет незаметен.

Если даже после всех манипуляций, выравнивания по геометрии и регулировки окна, из него все равно дует – вот тогда, и только тогда, следует менять уплотнитель.



Регулировка окон, сделанная правильно, сбережет не только ваше здоровье, но и ваши деньги.

На момент написания этой статьи, автор ремонтировал окна в доме – новостройке. Довольная хозяйка сообщила, что теперь уменьшит до минимума температуру батарей в квартире, и ежемесячный счет за отопление сразу снизится. Оказалось, что раньше, когда из окон сильно дуло, она была вынуждена платить за обогрев улицы – в доме уже установлены счетчики тепла. Со временем, такие приборы учета появятся во всех квартирах, поэтому затраты на вызов мастера, рано или поздно, многократно окупятся.
Срок службы уплотнителя и фурнитуры пластиковых окон, отрегулированных по геометрии (и поэтому работающих без лишних нагрузок), тоже существенно увеличивается.


Резюме

Простая регулировка окон ключом – по силам практически каждому. Но заниматься этим стоит лишь при мелких неисправностях.
Если же ваши окна очень плохо закрываются, или из них сильно дует, лучше обратиться к опытному специалисту, который всего один раз, грамотно отрегулирует их по геометрии. И можете, как говорится, дальше спать спокойно!

Регулировка пластикового окна ». Так оно сделано — 2023

• Настройки
• Общие
• Регулировка высоты
• Боковая регулировка
• Диагональные регулировки крыла
• Настройка контактного давления
• Это лучше 1. Проверить окно
• 2. Настроить
• 3. Проверить прижимное усилие
• Советы и рекомендации

Пластиковые окна со временем могут деформироваться или закрываться неплотно. Затем створки должны быть соответствующим образом отрегулированы, чтобы окно снова точно закрывалось. Как это сделать и на что обращать внимание при настройке, объясняется здесь.

настройки

• регулировка по высоте
• Боковая регулировка
• Регулировка по диагонали крыла
• Регулировка прижимного усилия

Общие

Не все фитинги допускают все варианты регулировки. Однако в большинстве пластиковых окон регулировочные винты находятся в тех же местах, что и фурнитура. Для регулировки практически во всех случаях требуется шестигранный ключ соответствующего размера.

Регулировка окон необходима всегда, когда окна перестали плотно закрываться (сквозняки) или их можно закрыть только резким рывком.

При настройке следует действовать точно и всегда небольшими шагами. Точки регулировки должны быть отрегулированы одна за другой и не перепутаны. В сложных случаях специалист может помочь. Такую услугу предлагают все производители окон.

Регулировка по высоте

Регулировка по высоте в большинстве типов фурнитуры расположена сбоку от угловой опоры. Поворачивая в разные стороны, створку можно поднять или опустить.

Боковая регулировка

Боковая регулировка оконной створки обычно может выполняться на верхнем ножничном подшипнике и нижнем угловом подшипнике. Обе настройки должны быть согласованы.

Диагональная регулировка крыльев

Диагональная регулировка крыльев также может быть выполнена в нижнем углу. Он должен соответствовать первым двум настройкам.

Регулировка прижимного усилия

Прижимное усилие обеспечивает плотное закрытие окна и отсутствие проникновения сквозняков. Но она не должна быть слишком высокой, чтобы не повредить шарниры и подшипники.

Правильное давление дается, когда лист бумаги, застрявший между створкой и рамой, не может быть вытащен после закрытия окна.

Лучше всего это делать при установке

пластика окон

• листа бумаги

• подходящего шестигранного ключа

1. Проверить окно

Закрыть окно и оценить положение створки окна. Створка слишком высокая, это неправильно? Окно закрывается или есть щели? Окно легко закрывается или нужен рывок? Защемляет при открытии? В какой момент?

2. Произвести настройку

Аккуратно убрать хорошо видимые смещения створки. Делайте это небольшими шагами и наблюдайте за влиянием направления вращения. В промежутках проверяйте снова и снова посадку створки.

3. Проверьте прижимное усилие

Когда створка установлена, зажмите лист бумаги между створкой и рамой и закройте окно. Если бумагу можно вытянуть, контактное давление слишком низкое и его необходимо отрегулировать. Затем, при необходимости, отрегулировать высоту и диагональную регулировку створки.

Советы и рекомендации

Некоторые пластиковые окна менее регулируемы. С другой стороны, со старыми деревянными окнами вообще не может быть вариантов настройки. Навеска или замена петель, в некоторых случаях со старинными окнами, также помогает подгоните рамы и крылья друг к другу на случай неровностей.

FAQ — 💬

❓ Как регулировать пластиковые окна?

👉 0:102:17Техническое обслуживание окна ПВХ с двойным остеклениемНачало предложенного клипаКонец предложенного клипаВсе, что вам нужно сделать, это вставить шестигранный ключ. И когда вы повернете, он переместит блокБольше, так что все, что вам нужно сделать, это вставить шестигранный ключ. И когда вы поворачиваете его, он будет перемещать блок вперед или назад. Увеличьте давление и дайте вам лучшее уплотнение. Чтобы сделать окно более герметичным.

❓ Есть ли регулировка окон ПВХ?

👉 Если ваше окно не закрывается должным образом — возможно, оно залипает — вам нужно отрегулировать высоту . Это довольно легко сделать, ослабив винты сбоку окна. Вверните винты с помощью отвертки, а затем снова вставьте створки в раму. Далее снова затяните их.

❓ Как отрегулировать наклон и включить окно из ПВХ?

👉 1:092:54КАК: Настроить Tit & Turn WindowsНачало предложенного клипаКонец предложенного клипаВверх против часовой стрелки опускает его вниз. Итак, если у вас была панель, которая терлась о дно. Если выMoreUp против часовой стрелки опускает его вниз. Итак, если у вас была панель, которая терлась о дно. Если повернуть это по часовой стрелке. И поднимет его, если потрет его сверху.

❓ Как настроить окна ПВХ, чтобы предотвратить сквозняки?

👉 Оконные замки также могут вызывать сквозняки в окнах из ПВХ. В этом случае вы можете отрегулировать их шестигранным ключом . Это будет означать, что окно будет закрываться более плотно и остановит сквозняки. Нарушение герметичности окна также может вызвать сквозняки в окнах из ПВХ.

❓ Почему мое окно UPVC не закрывается должным образом?

👉 Это из-за вздутия рамы НПВХ из-за высоких температур . В этом случае ваше окно ПВХ не разбито и не нуждается в замене — окно просто уберется, когда температура вернется к норме. Не регулируйте окна ПВХ в этом случае, так как это вызовет проблемы в будущем.

❓ Как сделать так, чтобы окна ПВХ не открывались слишком далеко?

👉 0:412:48Как остановить открывание окон UPVC в WindYouTube

❓ Почему мое окно не закрывается должным образом?

👉 Грязь или мусор в скользящей направляющей окна могут вызывать проблемы с движением . Ржавчина также может скапливаться на металлических скользящих направляющих окна, создавая препятствия. Различные части окна могут быть повреждены, что приведет к его залипанию. У вас может быть повреждена рама или может быть повреждено само окно.

❓ Как работает поворотно-откидное окно?

👉 Наклон и поворот: как они работают? Поворотно-откидное окно принципиально открывается по двум осям: наклоняясь при необходимости проветривания и поворачиваясь в основном для эвакуации из помещения в случае пожара . В наклонном положении окно откидывается внутрь помещения, оставаясь неподвижным у основания.

❓ Почему в моих окнах из ПВХ сквозняки?

👉 Сквозняки в окнах из ПВХ часто могут быть вызваны сломанными оконными петлями, петли, которые не работают должным образом, часто вызывают сквозняки вокруг оконных створок, обычно вы можете сказать, что петли сломаны, так как на стороне петель будет заметный зазор окна.

❓ Как предотвратить попадание холодного воздуха в окна?

👉 Защита от проникновения холодного воздуха через окна

1. Вторичное остекление. …
2. Изолирующие шторы. …
3. Драфт Змеи. …
4. Уплотнительные планки. …
5. Стратегическое уплотнение. …
6. Изоляционная пленка для окон. …
7. Изоляционная лента для окон. …
8. Узнайте стоимость вторичного остекления и не допускайте сквозняков в свой дом.

❓ Как починить окно, которое не закрывается должным образом?

👉 Оконные дорожки нужно почистить Самая простая проблема, которую можно решить, когда дело доходит до застрявшего окна, — это набор грязных дорожек. Если дорожки покрыты грязью и мусором, это предотвратит движение при подъеме и опускании окна. Грязь может попасть в дорожки, если вы оставите окно открытым в летние месяцы.

👉 После регулировки створки затяните 8 винтов. После того, как окно отрегулировано, поверните каждый из 8 винтов, которые вы ранее ослабили, на полный оборот по часовой стрелке, чтобы затянуть их. Затем несколько раз закройте окно, чтобы убедиться, что оно правильно открывается и закрывается. На этом этапе ваше окно из ПВХ должно плотно прилегать к раме, когда оно закрыто.

👉 Высушите феном: используйте фен, чтобы избавиться от морщин, нагревая морщинистую область и расправляя их с помощью линейки. Это тепло также вызовет усадку пленки, которая растянет ее и расправит складки. Достоинства этих оконных пластиковых комплектов намного перевешивают их недостатки.

👉 Возможно, вам придется отрегулировать высоту окна в раме, чтобы оно правильно закрывалось. Полностью откройте окно и ослабьте 4 винта с каждой стороны рамы. Затем немного опустите окно и затяните все 8 винтов. Закройте окно, чтобы проверить, правильно ли оно установлено.

👉 Попробуйте полностью открыть окно и ослабить 4 винта с левой и правой стороны рамы. Затем поднимите или опустите панель, чтобы отрегулировать ее. Когда вы закончите, затяните все 8 винтов, чтобы окно надежно удерживалось на месте, и закройте его.

Видеодоска: Регулировка оконных петель — Как отрегулировать створку окна

Полезные советы по регулировке упавшего окна ПВХ — Alex Trade Frames

28 авг

Написано Сарой Пенроуз

КАК ОТРЕГУЛИРОВАТЬ ОПАСНОЕ ОКНО UPVC

Как установщик остекления, вы почти наверняка столкнетесь с некоторыми проблемами во время установки. Одной из наиболее распространенных является, пожалуй, падение окна из ПВХ. Если вы опытный установщик, то для вас не должно возникнуть проблем с исправлением. Однако, если вы только начинаете работать в индустрии остекления, наше удобное руководство ниже может оказаться чрезвычайно полезным, когда вы столкнетесь с этой конкретной проблемой.

Проверьте, не опустилась ли створка.

Многие створчатые окна имеют боковое распашное отверстие, похожее на дверь. Этот тип окон является популярным выбором и отлично подходит для вентиляции. Однако иногда боковые распашные окна могут упасть с большей вероятностью, чем другие типы окон. Чтобы проверить, не упало ли окно, сначала закройте окно и включите замок. Посмотрите на верхний угол окна над ручкой; если виден дневной свет, окно опустилось.

После того, как вы установили, что окно упало, важно выяснить, влияет ли это на его функциональность. Если окно цепляется за раму при открытии и закрытии, его необходимо отрегулировать, чтобы предотвратить усугубление проблемы. Это нормально, если окно немного опускается после установки. Однако, если это мешает работе компонентов, проблема должна быть устранена как можно быстрее.

Внесите некоторые коррективы

Для установщика окон ремонт упавшей створки в окне из ПВХ должен быть относительно простым. Наиболее вероятная причина падения створки из НПВХ — это слишком мало пластиковых уплотнителей, поэтому вам понадобится их много, прежде чем вы начнете работать. Первое, что нужно сделать, это аккуратно снять стекло с окна ПВХ. Затем закройте створку и убедитесь, что она выровнена с рамой.

Установите стекло обратно в створку и запакуйте его вокруг рамы так, чтобы между стеклом и створкой не было никакого движения. Убедитесь, что пластиковые уплотнители расположены плотно, так как они не позволят НПВ-окну упасть в будущем. Наконец, проверьте открытие и закрытие окна, чтобы убедиться, что теперь оно работает плавно, без заеданий и заеданий.

Alex Trade Frames

Мы надеемся, что этот совет был полезен и может оказаться полезным для вас в будущем.
