Как врезать замок в деревянную входную и межкомнатную дверь своими руками: видео

Автор Селиверстов Роман На чтение 7 мин Просмотров 8.8к. Опубликовано 08.12.2017

Установить двери в дверной проем – дело, требующее расчетливости и аккуратности. Но, данная дверь не будет закрываться без замка. Её невозможно открыть без ручки. Врезать замок в деревянную дверь – это значит обезопасить себя и свое имущество от посторонних, сохранить тепло в зимнее время, сделать интерьер более интересным.

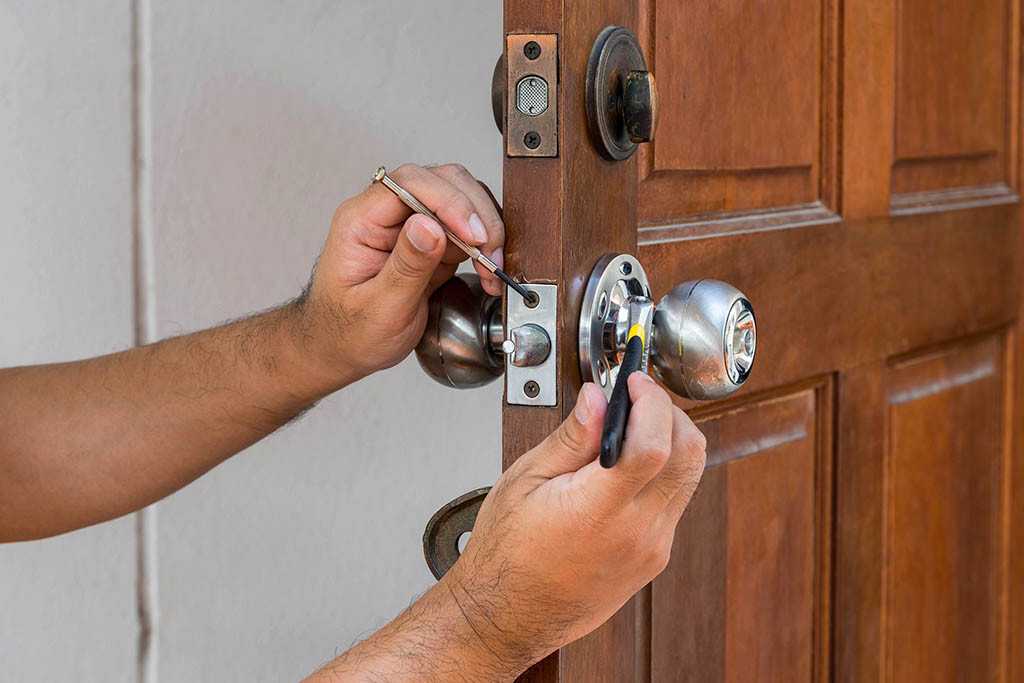

Врезной замок в деревянной двери

Содержание

1. Подготовка к работе
2. Подборка замка для двери из дерева
3. Инструменты для врезания замка в деревянную дверь
4. Процесс изготовления паза под замок
5. Монтаж замка
6. Регулировка и сборка замка
7. Монтаж накладного замка

Подготовка к работе

Как врезать замок в деревянную входную дверь? Для этого сначала требуется подготовиться. Дерево — материал, который легко поддается отделке, но, при этом требуется опыт работы с деревянным покрытием. Следует знать породу дерева и её способности. Для врезки замка в дверь требуется:

1. Выбрать правильно замок, который будет подходить визуально к внешнему виду двери, иметь степень защиты, отвечать другим параметрам.
2. Собрать набор инструментов, который понадобится при врезании замка в деревянную дверь своими руками.
3. Врезать правильно замок.

   Так выглядит врезной замок для двери

Работа предполагает поэтапность, которую следует исполнять последовательно. Если не придерживаться определенных, простых правил, замок может стоять на своем месте, но будет ли он работать?

Подборка замка для двери из дерева

Прежде чем выбрать замок, требуется ответить на вопросы о замке:

1. Какой формы он должен быть: накладной или врезной?
2. Какую степень защиты должен иметь замок?
3. Какой замок подойдет к деревянной двери визуально (цвет, форма, размеры)?

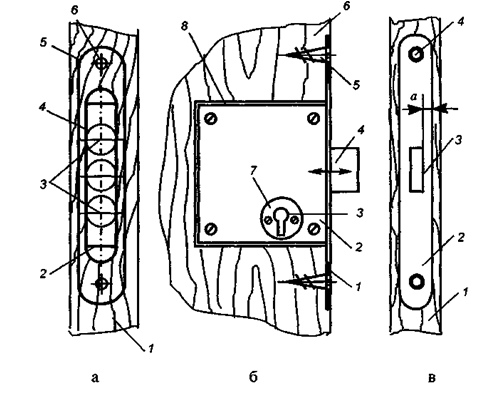

   Вариант устройства врезного замка

4. Как он будет открываться и закрываться изнутри?

Замки для двери делятся на виды – реечный, кодовый, электронный, цилиндровый, сувальдный. Реечный замок представляет собой простую конструкцию, которую легко взломать, можно самому поломать, имеет примитивный вид.

Цилиндровый замок – внутри замка есть цилиндры, расположенные на разной высоте. Если элемент находится не в своей позиции, замок не откроется.

При взломе замок высверливается или выбивается сердцевина. Но, производители добавляют в материал замка специальные элементы, об которые ломается сверло от дрели. Такой замок имеет продолжительный срок эксплуатации, легко меняется, может иметь специальные пластины, которые также являются преградой для взломщика.

Так выглядит цилиндровый врезной замок

Сувальдный замок – надежная конструкция. Такой замок практически не поддается взлому. Для открытия без ключа профессионал использует 2 отмычки. Внутри замка находятся сувальды, которые приводятся в движение при помощи ключа.

Кодовый замок – для открытия замка следует ввести определенный код. Данный замок не ставится в деревянную дверь.

Электронный замок – не обустроен замочной скважиной. На нем есть одна кнопка для открытия, которая стоит внутри помещения. Для открытия без кнопки должен быть сигнал со стороны.

После того как решен вопрос о замке можно приступить к набору необходимого инструментария.

Инструменты для врезания замка в деревянную дверь

Для того чтобы врезать замок в дверь, потребуется сделать паз для замка. После чего происходит установка механизма. Для этого потребуется инструмент для врезки:

1. Простой карандаш. Метр или рулетка. Линейка.
2. Сверла по дереву разного размера. Перьевое сверло.
3. Электродрель.
4. Обычный молоток.
5. Стамеска для обработки дерева.
6. Напильник круглой формы.
7. Набор отверток: фигурная и сплошная.

Набор инструментов для врезки замка в дверь

Все эти инструменты понадобятся для установки врезного замка. Для установки накладного механизма потребуется немного иной набор инструментов.

Процесс изготовления паза под замок

Прежде чем врезать замок в дверь необходимо произвести замеры и разметку для вырезания паза. В инструкции к купленному замку указывается различное расстояние, на котором должна располагаться ручка от замка. Это расстояние лежит в границах от 95 до 100 см, но многие мастера соотносят это расстояние с ростом людей, проживающих в квартире или доме. Чем выше человек, тем выше должен находиться замок.
Изготовления паза под замок:

1. Допустим, высота будет 95 см. отмерять следует от пола вверх.
   Расстояние до замка от пола

2. Далее, требуется взять замок и приложить в месте, где поставлена отметка, стороной, которая будет крепиться к двери. Механизм замка требуется обвести карандашом.
3. Отверстие для замка вырезается по намеченным линиям перьевым сверлом, ширина которого совпадает с шириной планки замка. Здесь есть 2 метода вырезания паза. Первый: аккуратно, не спеша продвигать сверло внутрь двери на 2см до отметки. Второй: сразу просверлить нужный паз.
4. Вырезанное отверстие должно быть немного больше ширины замочного механизма (на 2мм). Это даст спокойное вхождения замка в дверь (без применения физической силы).
5. Выровнять края отверстия нужно молотком, стамеской.
6. После этого требуется замок вставить в получившийся паз. Он должен беспрепятственно входить в гнездо.
7. Далее, следует сделать разметку отверстий для планки замка. Для этого её требуется приложить к двери и обвести карандашом.
   Разметка отверстий для планки замка

8. По сделанной разметке стамеской и молотком делается выемка, глубина которой равна толщине планки. Не надо выемку делать больше, но и меньше тоже нельзя.

После проделанной работы нужно внимательно и аккуратно все примерить. Если есть какие-либо погрешности, их следует аккуратно убрать острым ножом или стамеской. Чтобы ничего не мешало вставлению замочного механизма в дверь.
При работе дрелью требуется инструмент держать ровно. Если работу делать под градусом наклона, тогда паз может быть неровным.

Монтаж замка

Когда будет готов паз, можно приступить к разметке под личинку и для ручки. Прикладывая замок к отверстию, следует четко обозначить место для замочной скважины. Для этого следует использовать линейку.

Изготовление отверстий под личинку и ручку

Используя сверла нужного размера, требуется сделать отверстия под личинку и ручку. Примеряя замок нужно все сделать так, чтобы личинка стояла ровно. Для этого надо пользоваться стамеской, напильником.

Регулировка и сборка замка

Теперь надо наладить работу замка, а также сделать отверстия для защелки.
Последовательно проведения работ:

1. Личинку следует поставить в замочный механизм и зафиксировать болтом, который идет в комплекте. С другой стороны, производится установка ручки. Проверить работу замка. Если механизм работает исправно, тогда требуется зафиксировать планку.
2. Торец языка замка смазывается красящим составом (можно гуашевую краску использовать).
3. После этого надо закрыть дверь и провернуть немного ключом. На дверном откосе останется след от красящего вещества.
4. На месте следа от защелки требуется стамеской сделать необходимые отверстия нужной глубины. Схема изготовления отверстия в косяке под личинку

5. После этого прикладывается вторая планка, обводится карандашом, вырезается выемка. Планка должна быть вставлена в дверной косяк на одном уровне с полотном.
6. После проделанной работы планка болтами фиксируется на откосе.

Работа окончена. Если была соблюдена поэтапность, установить врезной замок должен легко закрываться и открываться.

Смотрите в видео инструкцию: как правильно установить или заменить замок.

Монтаж накладного замка

Не менее знаменитым является накладной замок. Его установка отличается от врезного, но также требуется аккуратность, поэтапность действий и точность в работе.
Набор инструментов стандартный для врезания замков в деревянную дверь.
Данный запирающий механизм устанавливается изнутри комнаты, квартиры или дома.
Итак:

Таким образом, своими руками устанавливаются замки на входные и межкомнатные двери.

Готовый смонтированный накладной замок

На межкомнатные деревянные двери могут устанавливаться более скромные замки, которые монтируются непосредственно в саму ручку.

Как врезать замок в деревянную дверь (установить)?

Купить и установить дверь – это лишь половина успеха. Чаще всего, со встроенным замком продаются только входные металлические двери, а что касается деревянных, то придется приложить еще некоторые усилия, что бы ваша новая дверь начала выполнять возложенные на нее функции в полной мере.

Установка дверного замка будет по силам каждому, кто хоть раз сталкивался с выполнением строительных операций. Деревянные двери бывают различного типа: входные, межкомнатные, распашные или раздвижные. И прежде чем решить, как врезать замок в деревянную дверь, необходимо его правильно подобрать.

Содержание

• 1 Как выбрать замок?
• 2 Необходимые инструменты
• 3 Технология установки
• 4 Изготовление паза под корпус замка
• 5 Вырезаем отверстие для личинки
• 6 Ответный механизм замка

Как выбрать замок?

При выборе замков, стоит учесть для какого вида двери и помещения они будут предназначены. Исходя из способа монтажа, различают навесные, врезные и накладные запорные механизмы. Навесной тип не требует врезки, закрепляется двумя петлями и монтируется исключительно на дверях подсобных помещений. Установка врезного и накладного несколько серьезней, она требует больше времени и умений.

Накладная конструкция накладывается на дверное полотно внутри комнаты, ее можно установить как на входную дверь, так и на межкомнатную, но эстетичный вид последней будет испорчен, как и интерьер помещения в целом.

Самым выгодным вариантом считаются врезные замки для деревянных дверей, установка которых осуществляется в полотно, когда поверх двери видно только замочную скважину или вертушку защелки. По типу направления открывания деревянной двери, замок бывает «правым», «левым» и универсальным, это следует уточнить при покупке.

Для межкомнатных дверей, удобно устанавливать врезные замки с фалевой или магнитной защелкой, без замочной скважины. В подобных устройствах, защелки активизируются нажиманием или поворотом ручки.

Существуют так же запоры для дверных раздвижных систем, работающие посредством специального крючка, который цепляется за соответствующую часть и фиксирует дверь в закрытом состоянии. Во входную деревянную дверь, естественно, устанавливается замок с ригелями, что обеспечивает надежную защиту на высшем уровне.

Конечно же, каждый тип врезного замка имеет свои преимущества и недостатки, особенности монтажа и эксплуатации, которые следует учитывать при его установке. Взломоустойчивость и долгий срок службы механизма, несомненно, зависит от надежности конструкции и от степени секретности.

Тем не менее, даже самый дорогой и качественный врезной замок не сможет уберечь вас и ваше жилище от злоумышленников, если установка замка в деревянную дверь выполнена неправильно. Поэтому, если вы намерены самостоятельно вмонтировать замок в дверь, обязательно изучите технологию установки, изложенную ниже.

Необходимые инструменты

От выбора врезного запорного механизма до начала его установки всего один шаг – подготовка требуемых инструментов.

Что бы успешно вставить врезной замок в деревянную дверь, из инструментов вам понадобится:

• простой карандаш и мел для разметки;
• электрическая дрель и набор сверл по дереву от 2 до 7 мм;
• перовое сверло, шириной, зависящей от толщины замка;
• две острых стамески – узкая и широкая;
• молоток;
• отвертка или шуруповерт;
• рулетка и угольник;
• круглый напильник (рашпиль с крупной насечкой).

Технология установки

Перед началом монтажа, прочтите инструкцию, прилагаемую к замку. Есть два обязательных условия при работе по установке замка – это внимательность и размеренность. Ни в коем случае не спешите, чтобы не поранится, ведь вы будете работать с очень острыми инструментами.

Будьте предельно аккуратны и внимательны, в случае не следования этому совету, вы рискуете повредить механизм замка, лишнее высверлить на дверном полотне, тем самым приведя его к непригодность.

Врезные замки устанавливаются путем нескольких последовательных этапов, соблюдение которых приведет к успешному и правильному монтажу.

Изготовление паза под корпус замка

Первым делом нужно сделать разметку по высоте устанавливаемого замка. Обычно она составляет в среднем 90-100 см от нижней отметки деревянной двери, но рациональней будет сделать разметку исходя из роста людей, которые будут пользоваться этой дверью.

Далее приложите к торцу двери корпус замка именно той частью, которая в результате окажется внутри дверного полотна, четко обведите контур карандашом по центру торца. Вы получите очертания того, где будет расположен будущий замок.

С помощью витого или перового сверла, по ширине совпадающего с толщиной замка, начните просверливать отверстие, есть два способа это осуществить. Первый: не просверливать всё отверстие на полную глубину, а продвигаться понемногу на 1-2 сантиметра до необходимой глубинной отметки. Второй способ заключается в полном погружении сверла в тело двери.

Для этого удобно будет на сверле отметить расстояние, равное длине корпуса замка и закрепить его проволокой или изолентой. Высверливать отверстие необходимо на 1-2 мм больше, чем ширина корпуса, потому что врезной замок должен входить в паз без препятствий.

Если будете держать дрель параллельно поверхности и перпендикулярно торцу, то врезка замка вряд ли вызовет какие-либо неудобства. После высверливания отверстия, с помощью стамески и молотка подровняйте все края и максимально выровняйте поверхности внутренних стенок паза.

Учтите, что глубина паза должна быть на 2-3 мм больше чем корпус, иначе вы не сможете полностью спрятать замок вместе с его лицевой планкой.

Вставьте корпус замка в отверстие, обведите карандашом контур планки и выбейте выемку стамеской по намеченным линиям.

Вырезаем отверстие для личинки

После того, как вы просверлили паз для замка и убедились, что он легко в него помещается, самое время переходить к следующему этапу – установка замка в деревянную дверь и ручки.

Чтобы врезка замка в деревянную дверь была правильной, надо очень точно сделать разметку положения отверстия для личинки. Приложите корпус механизма строго напротив вырубленного паза, с помощью уголка отметьте карандашом места будущих отверстий. Выберите подходящее по толщине сверло и просверлите отверстие для личинки. Разровняйте края паза круглым напильником.

Если в комплекте с замком так же идет ручка с защелкой, то придется сделать еще несколько дополнительных сквозных отверстий для стержней, соединяющих ручки, для винтов, которые стягивают накладки и для переключателя защелки.

Подготовительные работы окончены. Остается только вставить запорный механизм и его личинку в свежие пазы и закрепить. Корпус замка, личинку и запорную лицевую планку прикрепите болтами и саморезами.

Если скважина прокручивается ключом без заеданий, механизм не болтается внутри дверного полотна и ручка плавно выполняет движения – установка основного этапа успешно завершена.

Ответный механизм замка

На завершающем этапе, если установленный замок работает правильно остался один небольшой и несложный процесс – создать отверстие в дверной коробке для язычка, защелки или ригеля механизма, а именно для того, что бы дверь плотно закрывалась.

Натрите торец защелки или ригеля устройства кусочком мела, закройте дверь и поверните ключ, таким образом, на поверхности косяка появится отчетливый след – место, где следует сделать дополнительные пазы.

Отверстия под защелку или ригели вырезаются по аналогичной технологии, как и механизм замка. Если разметку вы сделали правильно и язычок удачно входит в приготовленный паз, наложите запорную планку вровень с торцом дверной коробки и закрепите саморезами. На этом установка закончена и замок готов к активной эксплуатации.

Как укрепить двери: усиление входной двери и замка (сделай сам)

Обновлено: 24 февраля 2023 г.

Три простых обновления для повышения безопасности дверей

Следующий проект›

Семейный мастер на все руки

Предотвратите взлом, улучшив и укрепив засов и замок. Узнайте, как установить засов класса 1, как установить коробку запорной пластины с четырьмя винтами и как усилить запорную пластину замка, чтобы защитить свой дом.

By the DIY experts of The Family Handyman Magazine

Time

A full day

Complexity

Beginner

Cost

$101–250

Step 1: Overview of door security locks

Я никогда не понимал, как легко выбить прочную дверь со старой фурнитурой, пока не попробовал ее на нашей демонстрационной двери. Двумя ударами ногой всего за пять секунд я разрушил дверной косяк и оказался в доме.

Вам необходимо обновить засовы и пластины замков ваших наружных дверей, если вы еще этого не сделали. Статистика ФБР по кражам со взломом показывает, что 65% взломов домов происходят путем взлома передней, задней или гаражной служебной двери (не говоря уже о 12% проникновений, когда грабители находят ваш «спрятанный» ключ или просто входят через незапертую дверь). .

В этой статье мы покажем вам, как укрепить ваши наружные двери тремя способами. Мы заменим старый засов на качественный засов 1 класса. Затем мы заменим дверную запорную пластину с засовом запорной коробкой с четырьмя винтами и лицевой панелью, прикрепленной 3-дюймовыми. шурупы по дереву, достающие до рамы стены. Наконец, мы заменим запорную пластину дверцы кромки и ее слабенькие 3/4 дюйма. винты с 3-дюйм. шурупы по дереву. Мы также покажем вам удобный способ превратить маленькое отверстие для засова в большее отверстие.

Техника, которую мы покажем в этой статье, подойдет для любого типа наружной двери. Но имейте в виду, что эти методы могут быть не такими эффективными, если у вас есть стеклянные боковые окна или большие стеклянные панели в дверях.

Для этого проекта вам потребуются только основные столярные инструменты, а также коронка для кольцевой пилы 2-1/8 дюйма и коронка 1-дюйм. бита лопата (уточните на упаковке засова точный требуемый размер биты). Домашние центры обычно имеют комплекты для установки засовов с битами нужного размера.

Шаг 2: Проверьте все наружные двери

Безопасный вход начинается с прочной двери и засова 1 или 2 класса с прочным 1-дюймовым засовом. длинный засов (см. «Покупка засова»). Любая наружная дверь, у которой есть замок только на дверной ручке, не является надежной. Крепкая отвертка или небольшая монтировка могут быстро наклонить дверной косяк настолько, чтобы открыть защелку.

Проверьте существующий засов. Во-первых, убедитесь, что винты затянуты. Откройте дверь и выдвиньте засов. Если он выдвигается менее чем на 1 дюйм или шатается, новый засов будет более надежным.

Затем проверьте дверной косяк и обе ответные планки. Снимите винты с засова и ответных планок замка на дверной раме. Если длина винтов меньше 3 дюймов, замените их, а также обновите обе пластины. ( Примечание: Используйте более короткие винты, если боковые окна находятся менее чем в 3 дюймах от дверного косяка.) Эти более длинные винты укрепят дверной косяк, который является уязвимым местом.

Шаг 3: Замена засова

Фото 1: Как снять старый замок с засовом

Отвинтить и снять старый ригель. Перед покупкой нового ригеля измерьте размер отверстия и расстояние до упора.

Фото 2. Расточить отверстие (при необходимости)

Хомут 1/4 дюйма. фанера над местом отверстия. Отметьте новое, большее отверстие по центру существующего отверстия, затем просверлите его кольцевой пилой.

Фото 3: Как установить новый ригель

Вкрутите новый ригель, при необходимости выколачивая дополнительную древесину, чтобы обеспечить посадку заподлицо. Затем вставьте и закрутите новый цилиндр.

Как заменить засов

Начните с удаления старого засова. Почти все типы крепятся двумя винтами на внутренней стороне двери и двумя винтами на лицевой панели (Фото 1). Измерьте размер отверстия цилиндра и расстояние «бэксет», то есть расстояние от центра отверстия до края двери (Фото 1). Эти размеры понадобятся вам при покупке нового ригеля.

На фото 2 показано, как увеличить отверстие под засов с помощью обрезков пиломатериалов. Эта задача необходима только в том случае, если ваш новый засов слишком велик для существующего отверстия (обычный размер отверстия для цилиндра составляет 2-1/8 дюйма). . Доска для отходов входит в зацепление с центральной направляющей коронкой кольцевой пилы и удерживает новое отверстие в центре. В противном случае вы не сможете получить чистый и точный срез.

Чтобы найти начальную точку для кольцевой пилы, прикрепите доску к двери и отметьте вертикальный и горизонтальный центры нового отверстия цилиндра. Обязательно держите сверло ровно и прямо, чтобы сверло для кольцевой пилы не сковывало и не дергало запястье и руку. Если у вас нет сверла для полноразмерной кольцевой пилы, отколите древесину от частично просверленного отверстия, а затем продолжите сверление. Идите медленно, чтобы не расколоть противоположную сторону, когда бит проходит через дверь.

Теперь очистите отверстие и проверьте засов. Если отверстие для засова (которое проходит от отверстия цилиндра до края двери) слишком маленькое, очистите его напильником. Убедитесь, что прикрепленная запорная планка двери с откидным ригелем находится заподлицо (Фото 3), затем прикрепите ригель, а затем цилиндр ригельного засова. Закрутите винты вручную; дрель может сорвать резьбу.

Вероятность кражи со взломом*

Ваш дом подвергается большему риску кражи со взломом, если:

• Он расположен на угловом участке (более заметен для прогуливающегося грабителя и является естественным местом, где можно остановиться и спросить дорогу)
• Он расположен недалеко от съезда с крупной автомагистрали (менее 1 мили)
• Находится на сквозной улице, что позволяет грабителю быстрее уйти (тупиковые улицы и тупики безопаснее)
• Граничит с лесным массивом или детской площадкой (обеспечивает скрытый доступ для грабителей)
• Он находится в более богатом районе
• На нем нет признаков проживания маленьких детей (грабители избегают, так как кто-то может быть дома)
• Он был куплен недавно (грабители знают, что вы еще не подружились с соседями).

Эффективные средства защиты от взлома:*

• Установленная охранная сигнализация
• Замки с засовом на всех надежных дверях
• Дом заселен
• Получение газет и почты
• Свет и шум (ТВ, радио) в доме (включите таймер, когда вас нет)
• Автомобиль на подъездной дорожке
• Наружное освещение, активируемое движением
• Собака в доме.

(*Взято из исследования «Знание шансов: кража со взломом и соотношение шансов», С. Хаким, Г. Ренгер и Ю. Шачамуров, Городской колледж Нью-Йорка и Пенсильванский университет, сентябрь 2000 г.)

Шаг 4: Замена запорной планки двери

Замена запорной пластины замка

Снимите запорную планку кромки замка и 3/4-дюйм. винты. Предварительно просверлите и прикрепите новую пластину с помощью № 8 x 3 дюйма. винты, слегка повернутые внутрь, чтобы зацепить шпильку. Предварительное сверление на 1/8 дюйма. кусочек.

Чтобы еще больше укрепить дверной косяк, установите новую запорную пластину вместо старой дверной запорной планки, которая служит замком дверной ручки. Прикрепите его с 3-в. винты. Убедитесь, что головки винтов находятся на одном уровне с лицевой стороной ответной планки. Мы использовали № 8 x 3 дюйма. винты. № 10 x 3 дюйма. винты (используемые для пластины засова) были слишком большими. Не забудьте немного наклонить винты назад, чтобы зафиксировать раму (рис. A). Опять же, вам, возможно, придется выдолбить паз немного большего размера и предварительно просверлить его, чтобы закрутить винты.

Покупка засова

Большинство людей выбирают засов из-за его цвета или отделки, но когда защитные замки для входных дверей имеют первостепенное значение, критической характеристикой засова является его класс. Американский национальный институт стандартов (ANSI) подвергает все замки и компоненты воздействию молотков, пил, гаечных ключей и других инструментов. Затем он оценивает замок: класс 1 (самый лучший и самый прочный), класс 2 или класс 3.

Большинство замков, которые вы найдете в хозяйственных центрах и хозяйственных магазинах, относятся к классу 2 или 3. Некоторые замки класса 2 могут указывать компоненты класса 1 на упаковке. , но это не дает замку 1-го класса. Тем не менее, класс 2 по-прежнему является замком хорошего качества для бытового использования. Мы нашли только один полностью соответствующий ригель Grade 1 в местных центрах бытового обслуживания и хозяйственных магазинах. Профессиональные слесари также являются хорошим ресурсом, чтобы найти засовы класса 1.

Прежде чем покупать засов, измерьте размер отверстия, в которое подходит текущий цилиндр, а также расстояние от центра отверстия цилиндра до края двери (фото 1, шаг 3). Для большинства новых засовов требуется цилиндрическое отверстие диаметром 2-1/8 дюйма, но некоторые из них имеют вставки для меньшего отверстия диаметром 1-1/2 дюйма, поэтому вам не нужно сверлить, чтобы увеличить отверстие (фото 2, Шаг 3).

Расстояние до упора обычно составляет 2-3/8 или 2-3/4 дюйма, поэтому убедитесь, что новый ригель имеет такое же расстояние до упора. Большинство новых замков регулируются, чтобы соответствовать любому размеру донной части. Просто внимательно прочитайте коробку (возможно, вам придется открыть ее и прочитать инструкции, чтобы найти информацию).

Также решите, покупать ли одноцилиндровый ригель (с ключом только с внешней стороны замка) или двухцилиндровый ригель (с ключом с обеих сторон). Ознакомьтесь также с местными строительными нормами, так как они могут запрещать замки с двойным цилиндром из соображений пожарной безопасности (сбежать труднее, потому что у вас должен быть ключ).

Шаг 5: Замените ответную планку засова

Фото 1: Отметьте отверстие под засов

Отметьте центр имеющегося отверстия под засов. Затем снимите старую ответную планку.

Фото 2: Наметьте контур новой запорной планки

Выровняйте новую запорную планку на косяке, предварительно просверлите отверстия для винтов и прикрепите ее. С помощью канцелярского ножа сделайте надрезы по внутреннему и внешнему краям. Снимите лицевую панель.

Фото 3. Высверливание запорной коробки

Просверлите два отверстия, соответствующие размерам защелки, используя 1-дюймовый стержень. бита лопаты.

Фото 4: Вырежьте косяк

Вырежьте участки запорной коробки и запорной планки так, чтобы ответная планка встала заподлицо с поверхностью дверного косяка.

Фото 5: Установите ответную часть и пластину

Просверлите направляющие отверстия для всех четырех отверстий № 10 x 3 дюйма. шурупы по дереву. Установите верхний и нижний винты.

Фото 6: Завершение

Вкрутите последние два винта так, чтобы они были заподлицо внутри коробки.

Установите прочный дверной запорный замок, чтобы укрепить дверной косяк. Мы не использовали замок с запорной пластиной, который шел в комплекте с засовом. Мы выбрали более надежную запорную пластину с четырьмя винтами вместо двух. (Внутри запорной коробки установлены два винта для увеличения прочности; см. Фото 6.) Отметьте центр старой запорной пластины ригеля (Фото 1), затем временно установите новую лицевую пластину и сделайте глубокие надрезы вокруг нее, чтобы отметить ее положение (Фото 2). ).

Затем снимите пластину, затем долотом и просверлите место для новой пластины и ответной части. Если ударная коробка больше существующего отверстия, используйте 1-дюймовую. Лопатой просверлить два отверстия, разнесенных по ширине и глубине коробки (Фото 3).

Теперь удалите древесину с помощью стамески по дереву, чтобы подогнать пластину запорной коробки и лицевую панель (Фото 4). Обязательно используйте стамеску по дереву скошенной стороной к дереву, чтобы не врезаться слишком глубоко.

Наконец, установите пластину и коробку и прикрепите их с помощью четырех 3-дюймовых держателей. шурупы (Фото 5). Предварительно просверлите направляющие отверстия в стойках стены, чтобы облегчить закручивание шурупов. Установите винты плотно к пластине; перегрузка может согнуть косяк.

А теперь откиньтесь на спинку кресла и расслабьтесь, зная, что вы сделали свой дом более безопасным.

Рисунок A: Дверной косяк в разрезе

Трехдюймовые винты проходят сквозь раму и проникают в стойки стены на 1-1/2–2 дюйма. Немного наклоните винты назад в стену, чтобы убедиться, что они попали в стойки. Шпильки становятся основным усилением двери, а не косяком.

Необходимые инструменты для усиления двери Проект

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Аккумуляторная дрель
• Универсальный нож
• Стамеска по дереву

Для дрели вам понадобятся следующие насадки:
Кольцевая пила 2 1/8 дюйма,
1 дюйм. лопата

Необходимые материалы для усиления двери Проект

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• 3 дюйма винты
• Замок с врезным ригелем класса 1 или 2 (длинный засов 1 дюйм)
• Ответная планка замка
• Усиленная ответная планка ригеля

Первоначально опубликовано: 10 апреля 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Установка дверного замка

Существует два основных варианта установки нового замка на массивную деревянную дверь. Наиболее распространенным для входов с интенсивным движением, таких как входная дверь дома, является цилиндрический накладной замок, который имеет отверстие для ключа снаружи и простую ручку внутри. Внутри цилиндрического замка с ободком также есть кнопка блокировки, а иногда и дополнительная замочная скважина, поэтому замок невозможно открыть.

Задние входные двери и внутренние деревянные двери, скорее всего, подходят для Врезного (или Врезного) Замка. Корпус и механизм врезного замка заделаны внутрь дерева двери и запираются или отпираются с любой стороны ключом. Врезные замки имеют защелку, которая приводится в действие ручкой или дверной ручкой, и врезной замок, открываемый ключом.



Установка врезного замка

В рукоделии есть старая поговорка: «Семь раз отмерь, один раз отрежь». При такой работе измерения и разметка должны быть точными. Чем лучше механизм замка входит в врезку, тем надежнее будет дверь. Уделение времени точности при измерении и маркировке также сэкономит время в целом.

Отметка положения замка

После того, как вы купили механизм замка, первое, что вам нужно сделать, это отметить, где будет стоять замок. Если вы устанавливаете замок в новую дверь, лучше всего установить его прямо на одной линии с центральной направляющей (сплошная деревянная полоса, проходящая через середину двери). Если вы добавляете врезной замок к двери, на которой уже установлен стандартный замок, установите врезной замок чуть выше существующего замка, как можно ближе к направляющей. Прижмите корпус замка к краю двери и используйте его в качестве шаблона, чтобы отметить верх и низ врезки, которую нужно вырезать. Теперь измерьте ширину края двери и нарисуйте линию посередине или по отметке, которую вы только что сделали.

Высверливание углубления

Возьмите сверло той же ширины, что и корпус замка, и с помощью полоски изоленты отметьте глубину замка на сверле. Теперь просверлите ряд перекрывающихся отверстий вдоль отмеченной средней линии (лента позволит вам просверлить их все на нужную глубину). Острым долотом выньте небольшие гребни дерева, не удаленные сверлом, пока не получите красивый прямой паз.

Установка замка

Вставьте замок в паз и сделайте отметку вокруг лицевой панели. Снимите замок и осторожно выдолбите углубление для лицевой панели. Оно должно быть не более 3–4 мм в глубину. Снова вставьте замок, чтобы убедиться, что все хорошо подходит. Теперь прижмите замок к боковой стороне двери, тщательно совместив его с пазом и краем двери. Отметьте положение ключа и отверстий для шпинделя, протолкнув острие через замочную скважину в замочном механизме, и, используя сверло той же ширины, что и стержень ключа, высверлите замочную скважину. Если у вас есть колодочная пила, вы можете использовать ее для придания формы отверстию, если нет, три тщательно просверленных отверстия сделают эту работу.

Вставьте механизм замка обратно в паз и убедитесь, что отверстие для замка совпадает с механизмом. Если это так, вы можете отметить отверстия для винтов на лицевой панели и просверлить направляющие отверстия для винтов с помощью сверла диаметром 3 мм. Плотно закрутите механизм замка с помощью винтов длиной 50 мм или длиннее.

Установка запорной пластины

При открытом засове (и защелке, если она есть) закройте дверь относительно рамы и отметьте, где верх и низ защелки и засова касаются рамы. Расширьте эти метки на лицевой стороне рамы. Теперь измерьте от края двери до центра болта и используйте это измерение, чтобы отметить, где центр паза должен быть на дверной раме. Вырежьте врезку так же, как и в двери, только используя сверло шириной с болт. Вырежьте лишнюю древесину после сверления. Закройте дверь и убедитесь, что болт совмещен с отверстием.

Совместите ударную пластину с пазом на раме и отметьте ее. Вырежьте фальц, чтобы запорная планка была заподлицо с рамой. Наконец, отметьте отверстия для винтов в запорной планке и просверлите направляющие отверстия. Прикрутите пластину на место, и работа сделана.



Установка цилиндрического накладного замка

Цилиндровый накладной замок устанавливается на внутренней стороне двери, при этом скоба (часть, в которую входит защелка, когда дверь закрыта) устанавливается на лицевой стороне дверной рамы. Из-за этого цилиндрические накладные замки действительно подходят только для дверей из цельного дерева.

Расположение замка

Первое, что вам нужно сделать, это решить, где на двери будет располагаться замок. Его следует разместить примерно на полпути к двери в целях безопасности, но стоит разместить его немного выше, если у вас есть маленькие дети, которые могут добраться до расположенного ниже замка.

Когда вы решили, где расположить замок, отметьте прямую горизонтальную линию от края двери с помощью комбинированного угольника. Продолжите линию вокруг края и лицевой стороны двери. Это будет ориентиром для сверления отверстия для цилиндра замка.

На задней стороне замка измерьте расстояние от переднего края до отверстия, в которое входит соединительный стержень (это должно быть единственное отверстие, которое вы можете видеть на задней стороне механизма замка). Перенесите это измерение на линии, которые вы отметили на внутренней и внешней поверхности двери. Теперь у вас есть положение отверстия цилиндра.

Установка замка

Руководствуясь своей отметкой, просверлите отверстие в двери плоским или шнековым сверлом. В инструкциях, прилагаемых к замку, может быть рекомендован размер для использования. Если нет, используйте сверло шириной 15-20 мм. Просверлите с обеих сторон двери, чтобы не расколоть древесину вокруг отверстия.

Вставьте цилиндр в отверстие снаружи так, чтобы соединительный стержень проходил через отверстие. Плоская пластина на передней части цилиндра должна плотно прилегать к внешней стороне дверцы. Поместите монтажную пластину над отверстием на внутренней стороне двери так, чтобы соединительный стержень проходил через него. Прикрепите его к двери (убедившись, что она прямая и ровная) с помощью прилагаемых винтов.

В зависимости от толщины двери вам, возможно, придется подрезать соединительную планку с помощью ножовки. Убедитесь, что вы оставили достаточно торчащего стержня, чтобы войти в отверстие в механизме замка. Наденьте механизм замка на монтажную пластину и закрепите его с помощью прилагаемых монтажных винтов.

Установка скобы

Закройте дверь и с помощью линейки и карандаша отметьте положение верхней и нижней части замка на дверной раме. Это будет вашим ориентиром при размещении скобы. Откройте дверь и удерживайте скобу на дверной раме. Обведите его, чтобы точно отметить, куда он должен идти. Передняя поверхность скобы (обращенная к замку) должна быть на одном уровне с краем дверной коробки. Используйте контур, который вы только что нарисовали, чтобы выточить тонкое углубление, чтобы разместить поверхность скобы.

Наконец, закрепите скобу с помощью прилагаемых винтов, а затем проверьте замок, чтобы убедиться, что он правильно закрывается и фиксируется. Стоит подумать о добавлении дополнительных болтов безопасности к двери, если цилиндрический накладной замок является единственным запирающим механизмом.



Дополнительная безопасность — установка стоечных болтов

Существует несколько причин, по которым вам может понадобиться прикрепить к двери стоечные болты, а не другие типы болтов. Они очень безопасны, но при этом ненавязчивы, а поскольку механизм встроен в древесину двери, злоумышленнику трудно их взломать. Их можно использовать как на дверях, так и на окнах, и они особенно хороши в сочетании с правильно установленный врезной или накладной замок .

Первое, что вам нужно сделать, это измерить размер болта (хотя он должен быть указан на упаковке) и найти точно соответствующее сверло по дереву. Вы хотите, чтобы отверстие было как можно более плотным, чтобы было мало движений, когда болт находится в отверстии.

Просверлите отверстие на необходимой высоте на глубину болта. измерьте расстояние от передней части лицевой панели засова до замочной скважины в стержне засова и перенесите это измерение на лицевую сторону двери, используя примерочный угольник. Не торопитесь, чтобы убедиться, что отверстие для ключа совпадет с замочной скважиной в болте.

Измерив и правильно разметив замочную скважину, просверлите замочную скважину (обычно сверлом диаметром 10 мм).
