Как сделать монолитную лестницу: Монолитные лестницы из бетона: инструкция по монтажу

плюсы и минусы, советы по монтажу и отделке бетонной лестницы

Содержание

1. Преимущества и другие особенности монолитной лестницы из бетона
2. Где в доме расположить лестницу из бетона
3. Выбор типа лестницы
4. Расчет лестницы
5. Угол подъема
6. Размеры ступеней
7. Ширина лестницы
8. Сборка опалубки
9. Армирование
10. Заливка бетона
11. Снятие опалубки
12. Отделка лестницы мягким материалом
13. Какая плитка подойдет для лестницы
14. Финишная облицовка

Преимущества и другие особенности монолитной лестницы из бетона

Изделия из монолита для частного дома используются часто. Примером могут служить бетонные ступеньки входной группы, а также лестница из бетона для междуэтажных переходов.

Такие группы могут изготавливаться для домов из дерева, каркасных домов. В этой статье будет рассмотрено изготовление монолитной лестницы из бетона для междуэтажного устройства. Мы видим из названия, что монолитная лестница имеет значительный вес.

Делаем вывод, что такие лестницы делать в деревянных домах нецелесообразно, так как в них деревянные перекрытия. Монтируются лестницы из бетона в зданиях, имеющих сборные, монолитные, часто-ребристые перекрытия из железобетона. Эти лестницы строят в момент возведения коробки здания.

Их можно использовать по прямому назначению не дожидаясь окончания строительства. В нашей статье будет дана пошаговая инструкция, как сделать бетонную лестницу на второй этаж своими руками.

Плюсами данной лестницы считается прочность, жесткость, отсутствие вибрации и скрипа. Такие конструкции благодаря правильному проектированию имеют большую безопасность чем другие виды переходов. Что касается декора, облицовки лестницы, его возможно заменить в любое время.

Все, что касается бетонных тяжелых лестниц, означает незыблемость, долговечность, практичность. Из слабых сторон можно выделить отсутствие вариантов небольших, легких лестниц, и систем со сложной конфигурацией.

Итак, разделим на группы преимущества от постройки монолитной лестницы из бетона:

• повышенная надежность, прочность. Бетон спокойно переносит присутствие воды, не подлежит изменениям ввиду температурных воздействий, не подвержен коррозии, гниению. Грибок с плесенью не страшны бетону. Стальная арматура, делает конструкцию сверхустойчивой к различным нагрузкам, сколам, растрескиванию;
• устойчивость в агрессивных средах. Стойко переносит морозы, не горит в огне. Эти свойство бетонных изделий используются в разных климатических поясах. Поэтому вы можете использовать бетон как изнутри здания, так и для наружных работ;

• способен прослужить много лет. Если использовать высокие марки бетона, конструкция прослужит долго, без необходимости ремонтировать ее. Обслуживание также не потребуется;
• отсутствие скрипов, шума. Бетон не рассыхается как дерево, не растрескивается. Поэтому вы не услышите скрипа. Бесшумность бетонной конструкции вытекает из мощности, поглощающей многие звуки;
• использование любых форм. Заливка будет производиться в различного вида опалубки. Размеры и форму опалубки вы выбираете сами;
• всевозможные варианты финишной облицовки. Монолитная лестница из железобетона облицовывается различными видами материалов (от мягких ковровых покрытий, до твердого керамического гранита).

Где в доме расположить лестницу из бетона

Важным моментом в постройке лестницы в коттедже, является пространство, где может быть установлена лестница из бетона. Оно должно быть таким, чтобы на лестнице было тихо, ей было удобно пользоваться, безопасно. При проектировании жилого дома не отводят специальных, отдельных площадок под монолитную систему. Поэтому конструкцию будем размещать на открытом пространстве, впишем ее в пространство гостинной или холла.

Нужно понимать, к лестнице, расположенной в гостиной, будут предъявлены самые высокие требования по внешней отделке. Она должна выглядеть импозантно, изысканно, дороже конструкции в холле, прихожей, или на отдельно построенной лестничной клетке. Бетонная лестница в подвал может строится с минимальными к ней требованиями.

Если сравнить с деревянными изделиями, бетонные аналоги смотрятся массивно, тяжеловесно. Упрощенная форма несколько проигрывает по внешнему виду деревянным.

Лучшим местом в комнате под постройку бетонной конструкции является пространство у стены. Однако, лестничный марш также будет не плохим вариантом.

Выбор типа лестницы

Перед началом строительства нужно понять, какой тип конструкции лестницы выбрать. Необходимо сделать подбор стройматериалов, найти поставщиков. Не надо экономить на закупке стройматериалов, потому что это отразится на внешнем виде и качестве готовой конструкции.

Сделанную лестницу не надо сразу вводить в эксплуатацию, залив ступени. Бетон должен набрать прочность. На это потребуется до 1 месяца. По прошествии 30 дней опалубку нужно снять.

Важно определить место установки конструкции, чтобы в дальнейшем было удобно пользоваться, открывать закрывать двери.

По исполнению, бетонные лестницы делятся на категории:

• прямые одно-маршевые;
• прямые двух-маршевые;
• винтовые (в виде спиралей).

Винтовые системы считаются привлекательными из-за внешнего вида, поэтому чаще востребованы застройщиками. При строительстве требуют монтажа дополнительной опалубки округлой формы. Такие работы выполняют только по предварительному заказу.

Простой по изготовлению может быть прямая одно-маршевая конструкция, расположенная между двух стенок. При таком исполнении не надо будет думать, как отделать торцы изделия, а система опалубки сможет крепиться на стены. Тяжелее будет соорудить монолитную, округлую конструкцию с опорой на одну стенку.

Для отделки видимого торца, в конструкции стоит использовать только боковую панель. Остановившись на маршевой системе, которая не опирается на стены, а несущими конструкциями пролета будет опираться на перекрытия снизу, и на верхние опоры. Сборку опалубки в этом варианте производят с боковинами.

Порой, построить одно-маршевый вариант не представляется возможным, из-за нехватки пространства. Тогда используется вариант с двух-маршевой конструкцией с забежными ступенями, ровными площадками между сегментами лестницы.

Бетонные системы, по своему строению бывают цельно монолитными, сборными (из пролетов промышленного изготовления), наборными, комбинированными.

Первый вариант делают в месте установки, заливая раствор бетона в опалубку. Устанавливают в любом удобном месте (на крыльце, с улицы, в подвале).

Во втором варианте присутствует металлоконструкция усложненной сборки с бетонными ступенями. Каждая ступенька отливается с использованием арматуры и опалубки. Стройматериалами служат гранитный щебень с мраморной крошкой. Когда стройматериалы застынут, поверхность шлифуется.

Готовые сегменты, промышленной сборки, сборные марши используют в основном при возведении многоквартирных комплексов, однако имея самый обычный подъемный кран, этот вариант можно реализовать на своем объекте. Главный плюс этого решения — цена, из недостатков — ограничение размерного ряда.

Наборные сегменты делают из бетонной детали (косоура), отдельных ступеней, которые будут выглядеть в виде треугольника, прямоугольника, уголковой формы. ЖБИ лестницы исполняются под заказ, в промышленных цехах, по согласованным заранее параметрам, в основном ходовых форм и размеров.

Расчет лестницы

До начала строительства нужно произвести измерения, начертить план, проект или схему будущей системы. В документации нужно отметить все части, указать точные размеры. В чертежах отражаются конструкционные особенности, количество ступеней, их габаритные размеры.

Бетонная лестница в частном доме имеет невысокие ступеньки — 18 см, а самый малый по ширине сегмент равен 90 см. Во время работ понадобятся знания о толщине отделочных материалов.

При планировании строительства надо считаться с требованиями СНИПа, делать все шаги последовательно, помня про перила, и их крепления.

Угол подъема

Первый параметр, который стоит учесть, это угол спуска, значимость которого повлияет на размеры всего лестничного марша.

Например, если имеется одинаковая высота, конструкция с углом 25 градусов будет по длиннее, чем пролет с углами 40 и 45 градусов. Строя пролет с углом 45 градусов, затраты будут в 2,4 раза уменьшены, чем изготовление пролета с углом 25 градусов. Пролеты будут соотноситься как 3 метра к 6,4 метра.

Выбирать угол наклона необходимо, исходя из подходящих габаритов марша, сложной конструкции строения, удобства использования.

Размеры ступеней

Выбрав нужную высоту и угол уклона, следует спроектировать будущие ступеньки. Для данного этапа нужно сделать разбивку бетонного пролета на сектора. Лучшим значением ширины ступеньки будет расстояние до 26 — 30 см, с высотой 17 — 20 см.

Если построить ступени повыше, то тогда по лестнице трудно будет взбираться наверх, в частности пожилым людям, детям, тем кто привык к ходьбе со стандартным шагом. Если мастерить ступеньки менее 14 см, ходить будет не комфортно взрослым, а детям такие подъемы понравятся.

Рассчитать габариты ступеней можно использовав формулу: 2В+Ш, где В — высота ступеней, а Ш — ширина ступеньки. Если взять стандартные значения, получим следующие цифры: 2х18+30=66 см.

Ширина лестницы

Ширина пролета в частном доме имеет зависимость от количества свободного места между стенками, в зоне возведения лестницы. Минимальное расстояние будет равно 80 см.

Иначе шагая вверх (или вниз) по лестнице, жилец будет себя ощущать как в замкнутой комнате или туннеле. Если возникнет необходимость поднять мебель наверх, сделать это будет крайне затруднительно. Лучшие делать ширину пролета от 90 см и шире.

Проектируя систему, подумайте о защитном ограждении, особенно если в доме присутствуют люди преклонных лет и дети. Когда перила будут стоять на краях ступеней, рабочая площадь маршей уменьшится. Этот момент нужно учитывать при проектировании.

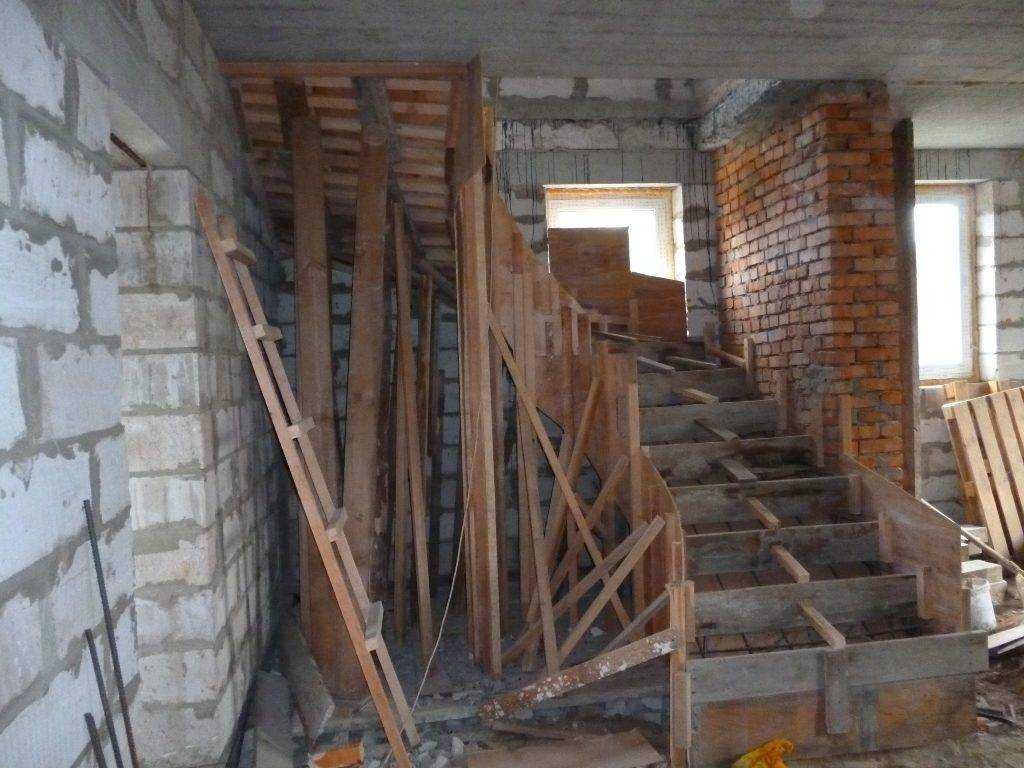

Сборка опалубки

Расчеты готовы, и можно приступить к монтажу опалубки. Сначала сделаем запас нужных материалов для возведения пролетов:

• фанера влагостойкая 12 — 18 мм, обрезная доска от 30 мм на днище опалубки, для подступеников и отбортовки;
• влаго-защитную фанеру 6 — 9 мм для производства искривленных зон;
• опоры из бруса 100х100мм (можно заменить стропильной доской 150 на 50 мм) в виде подпор;
• брусы 100х100мм для подпирания фанерной конструкции и досок;
• уголок из металла;
• металлический крепеж (саморезы под дерево) 35 мм;
• бетонный раствор, правило для стяжки лишнего раствора, терка, приспособление, заглаживающие края бетонной конструкции.

Чтобы сделать бетон гладким после застывания, надо отшлифовать деревянные поверхности, которые будут прилегать к бетону. Если устанавливается на гладкую фанеру, шлифовать не нужно.

Собираем опалубку по этапам:

1. Для начала выставим нижнюю часть собранную из толстой доски и листовой фанеры. Они надежно крепятся между собой брусками с наружной стороны. Днище системы стоит на подпорках из брусьев, досок, при том, что высота подпорок будет равна высоте ступеней. Все детали крепятся на саморезы. При демонтаже их просто будет раскрутить, разобрав систему опалубки;
2. С боков надо поставить отбортовку из листа, доски, усилив ее брусами снаружи;
3. Далее следует закрепить брусы подступенников к отбортовке, железными уголками;
4. Места соединений в углах заделать рабочим составом, или выровнеть рубанком, шлиф машинкой.

Опалубка для лестницы из бетона собирается за несколько несложных этапов.

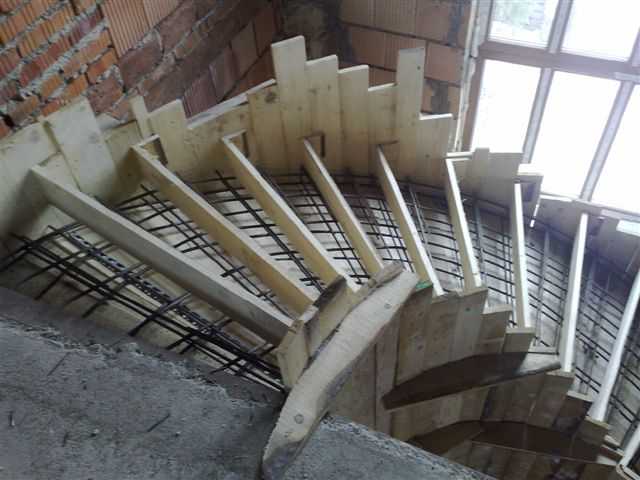

Армирование

Малую лестницу в жилом помещении стоит армировать с применением сетки, которую увязывают с арматуры размером 10 — 12 мм, на дистанции около 20 см (получив клетки сечением 150х200мм).

Штыри соединим с помощью вязальной катанки. Громоздкие узлы смастерить из армированного корпуса, составленного из двух клеток, скрепленными штырями, или заваренных сварщиком. Дистанция между двумя сетками до 30 мм.

Каркас — это скелет всей системы, на который прикрепится застывающая смесь. Исходя из этого, горизонтальные стержни надо закрепить на стене, высверлив перед этим отверстия. Каркас с сеткой кладутся в нижнюю часть опалубки, в 30 мм от дна. Поднять арматуру на данную высоту возможно используя высоту прокладок, подставок, обрезков. Там где будут находиться перила, стоит забить деревяшки, и закладные.

Заливка бетона

Для заливания готовим марку раствора не менее чем М200. Для замешивания смеси с помощью бетономешалки, используем бетон в следующих соотношениях: 30 лопат щебня размером камня 10-20 мм, 20 лопат с песком, 10 лопат цемента.

К ним добавляем 7 единиц жидкости. Когда смесь получилась вязкой, то еще доливаем жидкость, до сметанообразного состояния раствора.

После замешивания раствора нужно правильно его разлить:

1. Формируем сперва нижние части лестницы;
2. Уплотняем трамбовкой смесь бетона для создания уплотнения, твердости. Стоит воспользоваться обычной арматурой, проткнув смесь в разных местах. Профессиональные строители обычно в таких случаях используют специальный, вибрационный пресс. Своим действием он выдавит сквозь дерево наружу раствор бетона;
3. Ступенькам придают правильные очертания, разглаживая раствор кельмой;
4. Заливают остальные части;
5. Заливают раствор на крыльцо;
6. Закрывают пленкой раствор, защищая его от растрескивания и быстрого засыхания. По возможности нужно регулярно поливать водой поверхность залитого раствора. Это придаст бетону силу и стойкость.

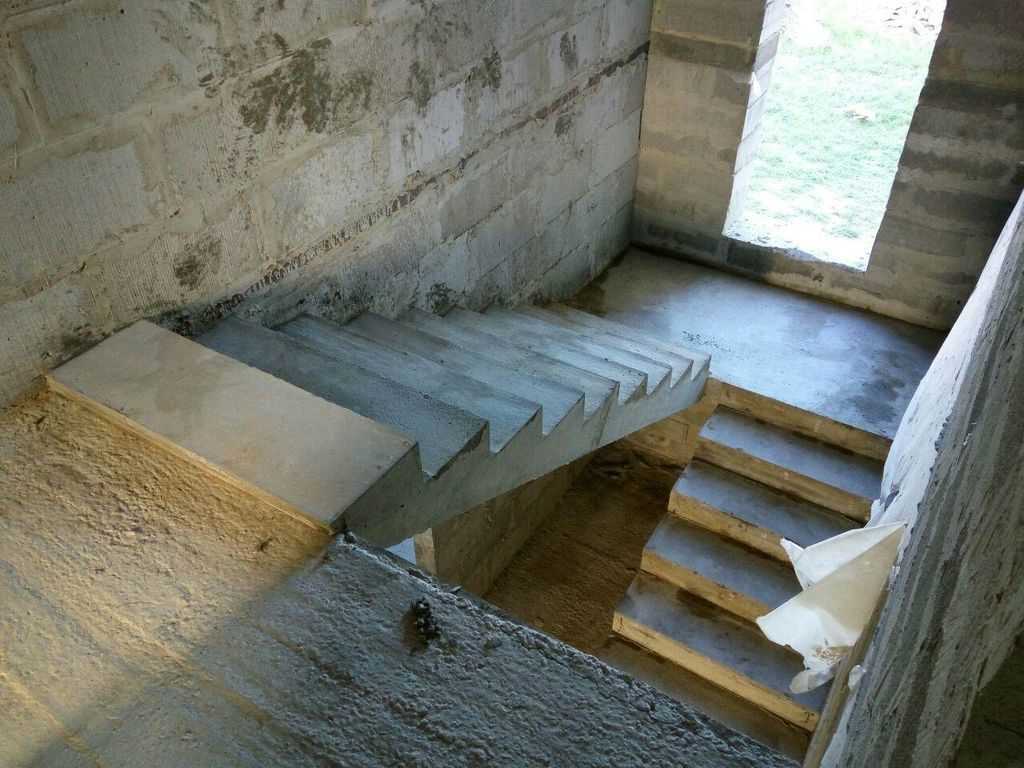

Снятие опалубки

Бетон будет набирать прочность около месяца. Спустя неделю, максимум до 10 дней можно убрать доски со ступеней. Высвободившиеся площади равняют шлифмашинкой, болгаркой (с кругами для бетона).

Спустя 31 месяц демонтируют опорные бруски снизу сегмента пролета. А в общей сложности через месяц, убирают оставшиеся доски.

Отделка лестницы мягким материалом

После постройки лестницы, переходите к последнему шагу — отделке лестницы.

Монолитные лестницы предусматривают много вариантов отделки:

• обшив всю лестницу деревом с каждой стороны, можно подумать, что лестница полностью сделана из дерева ;
• соорудить на бетонном основании деревянные ступеньки. Смотреться будет так, как сверху постелили на ступени деревяшки по горизонтали, и приставили к ступеням доски по вертикали. Произведена зашивка всей верхней плоскости лестницы. Вся боковая часть остается бетонной. Она шпаклюется, шлифуется, подкрашивается в нужный цвет, облицовывается плиткой.

Какая плитка подойдет для лестницы

В коттедже редко обклеивают монолитную лестницу плиткой. Обычно к такому варианту прибегают, когда лестница ведет в подвал, или на крыльцо.

К укладыванию плитки прибегают если здание офисное, или торговое помещение. Бетонная лестница в подвал облицованная плиткой, смотрится хорошо.

Финишная облицовка

Лестница, сделанная по технологии съемной опалубки, своими руками, может быть отделана разными материалами. Это дерево, ламинат, керамическая плитка, камень, ковролин, керамический гранит. Все эти материалы укладываются на ровную, подготовленную поверхность.

Если после удаления опалубки, на поверхности бетона остались неровности, выемки, бугорки, их нужно удалить при помощи шлифовальной машинки, болгарки, или заделать при помощи раствора, шпаклевки. Торцы заделывают штукатуркой, затем покрывают при помощи краски. Далее ступени отделывают при помощи одного из материалов.

Покупая плитку, для облицовки поверхности, учитывайте бюджет. Можно купить бюджетную плитку, а можно взять натуральный камень, с шероховатыми краями.

Материал кладут на плиточный клей, или раствор цемента. Можно оклеить мозаикой, составляя оригинальные композиции. Это дело вкуса, и выделенного на отделку бюджета. Конструкция из бетона на улице может быть отделана плиткой. Однако не забудьте, что зимой плитка становится скользкой, и можно получить травму, поскользнувшись.

Одним из лучших материалов, если выбирать дерево для отделки, будет сибирская лиственница. Она стойкая, не боится воды. Подойдут экзотические породы, которые прошли обработку антисептиками.

Ламинат так же будет неплохим вариантом отделки. Он, при выборе стойкого класса, устойчив к истиранию, простой в монтаже, долговечный материал.

При проживании в доме детей, или пожилых людей, можно остановиться на покрытии, похожем на ковролин. Он доступен в различных расцветках, и по структуре.

В случае недостаточного бюджета, воспользуйтесь обычной покраской. Выбирайте в этом случае качественную краску для бетона.

В окончательном выборе материала для отделки лестницы, руководствуйтесь не только финансовыми возможностями, но и внешним дизайном. Ведь лестница будет всегда на виду, и будет служить визитной карточкой вашего дома. Иногда лучше использовать дополнительное финансирование, и сделать более качественный вариант отделки, так как лестница делается с расчетом на десятилетия.





Помогла ли вам статья?

Как сделать бетонную лестницу на второй этаж в частном доме своими руками: пошаговая инструкция +Видео

Бетонная лестница в частном доме важный конструктивный элемент. Помимо прямого назначения они должны гармонично вписываться в интерьер, придавать внутреннему и внешнему убранству дома эстетичность подходящую под вкус хозяина. Немаловажным является материал из которого следует возводить лестницу.

Он должен быть прочным, надежным и долговечным, поэтому стоит обратить особое внимание на высокое качество материала. Наибольшей популярностью среди хозяев загородных домов пользуются лестницы изготовленные из бетона.

[contents]

Основные преимущества этого материала

• долговечность;
• прочность;
• «гибкость» материала – бетону можно придать любую форму, что поможет построить самые разнообразны по архитектуре лестницы;
• относительная дешевизна материала;
• пожаро- и влагоустойчивость;
• возможность построить бетонную лестницу своими руками;
• бетонные монолитные лестницы выдерживают сильные вибрации, потому что в их конструкцию не входят сборные элементы.

Виды бетонных лестниц

Как вы уже заметили,  их можно разделить на два типа: сборные и монолитные. Конструктивно бетонные лестницы могут быть маршевые или винтовые.

Монолитные бетонные лестницы ведущие на второй этаж, на мансарду или подвал, возводят вместе со строительством всего дома. В противном случае придется строить лестницу из дерева или металла. Маршевая лестница проще в изготовлении, безопасна для пожилых людей и детей, однако в отличие от винтовой занимает больше пространства. Винтовая лестница интересна своим дизайном, она более компактна, под ее постройку не требуются центровые колонны.

Если лестница необходима снаружи дома, то к стене монтируют готовый железобетонный марш. Убедитесь в прямой поверхности грунта и его устойчивости, чтобы в случае чрезмерной нагрузки лестница не просела и вся работа не ушла на смарку. Обычно, в таких случаях место установки лестницы укрепляют щебнем и песком – 5 см песка и 5 см щебня, сверху залить цементным раствором на 2-3 см., в толщину. При выборе материала учитывайте, что в течении эксплуатации наружная лестница будет
подвергаться природному воздействию.

Перила для лестниц могут быть самыми разнообразными из материалов на любой вкус: бетонные, металлические, деревянные, пластиковые, стальные.

Расчет бетонной лестницы ведется в зависимости от ее геометрических параметров, веса и прочности. Ширина обычно составляет 0,8-0,9 м, угол наклона ступеней 30-45 градусов, удобная глубина ступеней 30 см Если вы решили строить винтовую лестницу, то в таком случае лучше довериться специалисту, чтобы для вас провели расчет опалубки, учли размеры ступеней и высоту напольных покрытий.

Монтаж бетонной лестницы

Когда вы решили как будет выглядеть ваша бетонная лестница, из каких материалов она будет изготавливаться можно приступать к монтажу, технология которого одинакова для обоих типов лестниц.

Первым этапом является возведение опалубки. Опалубка – это конструкция, которая определяет форму будущей лестницы, чаще всего изготавливается из водостойкой фанеры или реже металла. Подпорки также изготавливаются из дерева. Не допускайте появлению скосов панелей или появлению между ними щелей, скрепляйте доски между собой с помощью саморезов.

Второй этап включает в себя армирование. Металлические прутья – основа любой железобетонной конструкции призванной выдерживать большие нагрузки. Арматура 10-12 мм в диаметре скрепляется сваркой или вяжется вручную в виде сетки в один-два слоя и размещается вдоль боковых щитов опалубки на расстоянии 10-12 см. Вместо металлической арматуры можно использовать композитные пруты.

После армирования следует установить доски для будущих бетонных ступеней лестницы, высота их обычно 17-20 см, но может варьироваться в зависимости от наклона лестницы. Бетонная лестница на второй этаж в частном доме может иметь различные размеры ступеней по желанию хозяина, главное, чтобы они были безопасными и удобными при эксплуатации. Перед бетонированием пластины из металла, в те места, где запланирована установка перил.

Третий этап непосредственно бетонирование.

Заливка бетоном всей лестницы должна проводится за один раз. Начинают с нижний ступеней и постепенно заполняют бетоном всю лестницу до второго этажа. Бетон обязательно уплотняется с помощью вибратора.

Следует отметить, что марка бетона рекомендуется не ниже В15, а смешивать цемент лучше в бетономешалке.

После полного высыхания, спустя 7-14 дней можно снимать опалубку, нижние опоры убираются спустя 28 дней после бетонирования.

Облицовка бетонных лестниц делается по завершению всех строительных работ в доме. Чтобы не нагружать конструкцию рекомендуется проводить отделку бетонной лестницы с помощью дерева. К тому же дерево имеет отличный эстетический вид и хорошо подходит для любого интерьера. Но при желании можно использовать плитку, камень, ламинат, ковролин.

Плитка или камень довольно холодные, по таким ступеням неуютно ходить босиком, а при падении (к примеру, если в доме есть ребенок), такие материалы могут доставить нежелательные травмы. Плиткой укладывают маршевые бетонные лестницы, когда хотят добиться классического, строго вида интерьера, а обшивка бетонных лестниц ковровыми покрытиями придадут ступеням мягкость, к тому же они имеют хорошие звукоизоляционные свойства.

Самым дешевым, но недолговечным вариантом считается покраска ступеней. Предварительно их следует хорошенько зачистить, отшлифовать от неровностей.



Рейтинг

( 1 оценка, среднее

5 из 5 )

0 15 494.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!
