Разметка фундамента начинается с определения его главных осей. Это две перпендикулярные линии от центров крайних несущих стен, точка пересечения которых должна совпадать с точкой пересечения диагональных осей от углов дома.  Если дом простой формы и небольших размеров, то разбивку можно не делать, а сразу приступать к определению положения габаритных осей. Чтобы оси не расшатывались, их нужно закрепить любыми твердыми штырями.

Габаритные оси фундамента

Габаритными осями называются линии, которые указывают общие размеры дома на плане и конфигурацию объекта. Чтобы их найти, нужно на реальной территории участка вынести две точки, которые определят самую длинную продольную ось дома. Далее на чертеже нужно указать расстояния между всеми осями, привязку фундамента к осям (далее приступают к устройству обноски).

В разметке фундамента важно помнить и обязательно соблюдать 2 правила при разбивке осей:

1. Если дом квадратного или прямоугольного типа, нужно строго следить за тем, чтобы стены дома примыкали друг к другу четко под прямым углом (90°).
2. Если перекрытия будут осуществляться крупнопустотными панелями, нужно следить за тем, чтобы фундамент имел такие же размеры панелей.

Поэтому разбивку осей фундамента нужно внимательно сопоставить с разбивками осей плит перекрытия.

Устройство обноски фундамента

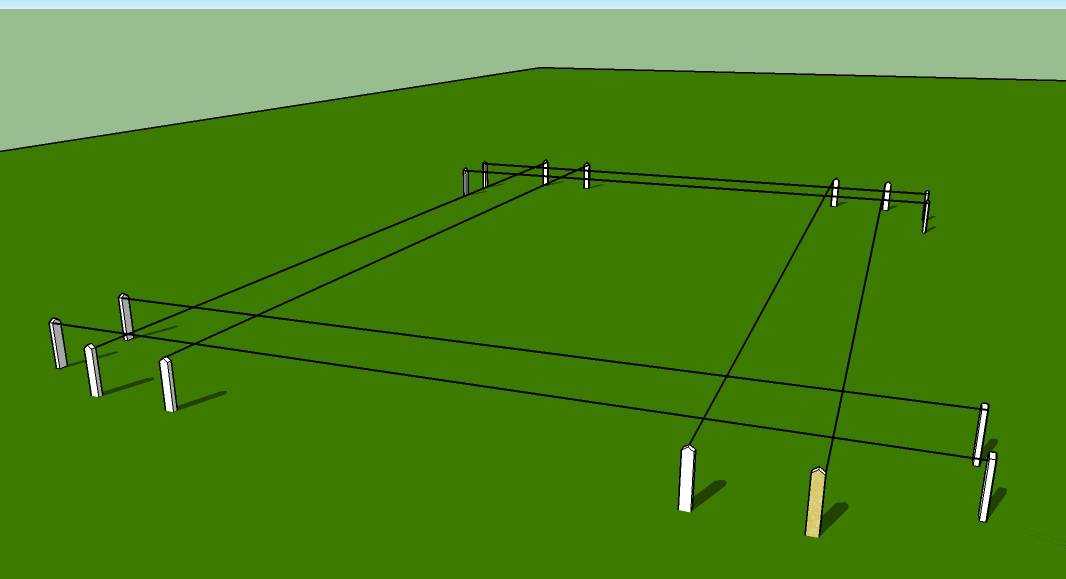

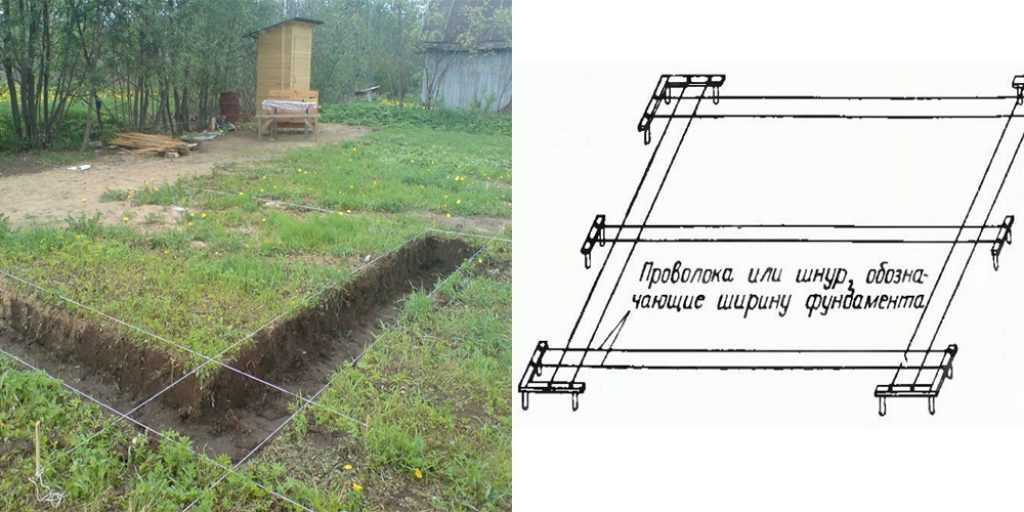

Обноска фундамента – это два деревянных столба, между которыми прибита горизонтальная доска. Обноску устанавливают, учитывая откос углов котлована и на расстоянии от будущих стен около 1,5 метра. На доски между столбами переносят определения размеров котлована, местоположения стен, толщины и т.д.

В верхнюю грань доски (ее выравнивают по уровню) забивают гвозди в соответствующих местах. Далее между ними можно будет натянуть шнур-уровень. В итоге получится нулевой уровень дома. 1,5 метра – это безопасное расстояние для рытья котлована. Если котлован планируется глубокий, то обноску лучше сделать сплошной.

На обноску оси фундамента переносят с геодезической точностью при помощи теодолита (для правильного определения углов дома). Можно мерить углы и вручную, используя египетский треугольник размерами 3,4 и 5 метров.

Разметочные шнуры натягивают только для разметки. При выполнении других строительных работ их нужно убирать, чтобы они не мешали, и о них ничего не задевалось (тогда они отклонятся, и придется все перемерять).

Помните, что слишком затянутое время разбивки осей фундамента (несколько месяцев) пагубно скажется на строительстве на пучинистых грунтах. Они могут съехать и сдвинуть разбивку. Поэтому придется все тщательно перемерять.

Дополнительные статьи по теме

Рубрика: Фундамент

Разметка фундамента под дом своими руками: как сделать

Как разметить фундамент – это первый вопрос, который нужно решить перед устройством фундамента.

Для этого можно пригласить специализированную организацию, в частном порядке договориться с геодезистами о выполнении этой работы или выполнить разметку фундамента под дом своими руками.

Что нужно для разметки

Разметка под фундамент – это вынос на местность осей здания, по которым впоследствии определаются контуры дома с учетом всех его архитектурных особенностей. Для этого необходимо выполнить следующие действия:

• перенести на площадку строительства план будущего дома и закрепить его на местности;
• точно закрепить углы фундамента;
• правильно перенести размеры стен.

Осуществить эти мероприятия не сложно, если использовать изученные еще в школе простейшие правила геометрии, даже не зная ее на 5.

Существует несколько методик, применение которых поможет решить вопрос, как сделать разметку под фундамент.

Эти методики помогут выполнить правильную разметку как для столбчатого фундамента, так и для других видов оснований.

Варианты разметки фундамента без применения нивелира

Размечают фундамент от базисного угла

В основе всех этих способов выноса разметки под фундамент своими руками лежит один принцип – создание и закрепление базисного угла.

От него далее будет производиться вся разметка.

Выбирается базисный угол так, чтобы одно из его направлений соответствовало самой длинной стене дома.

Закрепления базиса на участке под строительство производится с использованием привязок будущего здания к существующим строениям, заборам, столбам линий электропередач или дорогам.

Для закрепления точек лучше всего использовать арматурные стержни, которые после забивки в грунт на глубины ниже основания котлована, должны выступать от поверхности на 20 – 30 см.

Отсутствие нивелира при разметке этими способами компенсирует уровень там, где необходим перенос высотных отметок.

Применение правила треугольника

Разметку можно сделать по правилам золотого треугольника

Разметка фундамента под дом может быть выполнена по правилу золотого треугольника. Сначала на местность выносится одна стена, имеющая наибольшую длину.

Применение правила золотого треугольника, которое можно выразить как соотношение 3:4:5, состоит в том, что на вынесенной стене отмеряют 4 м и выполняют следующие действия. Концы этого 4 м отрезка закрепляют кольями.

К кольям крепят шнуры длинами 3 и 5 м. Шнуры натягивают и, применяя циркуль, находят точку пересечения, которую соединяют по направлению 3 м шнура с вынесенной стеной. Угол между ними должен быть 90 градусов.

По направлению трехметрового шнура откладывают длину следующей стены и проделывают всю операцию снова, вынося на местность 3 и 4 стены, замыкая прямоугольник на втором конце 4 метрового отрезка.

Применение правила диагоналей

Разметить фундамент для дома и контролировать его размеры в ходе строительства поможет правило диагоналей, которое особенно поможет при устройстве ленточного фундамента своими руками.

Сначала делается вынос периметра здания. Затем выносятся диагонали прямоугольника, они должны быть равны по значению.

Периметр здания и его углы корректируют по результатам выноса диагоналей.

Во время всего процесса производства работ по устройству фундамента его размеры контролируются измерением и сопоставлением длин диагоналей.

Применение правила пересечения кривых

Место пересечения окружностей соединяют с вершиной угла

Вынесение на участок строительства контуров здания методом пересечения кривых производится следующим образом:

1. От вершины базового угла отмерят длину одной стены и закрепляют на местности.
2. Для определения направления смежной стены, которая должна быть перпендикулярна вынесенной, и вершины угла в разные стороны по линии закрепленной стены отмеряют равные отрезки.
3. Из полученных точек, которые будут являться центрами окружностей, проводят при помощи натянутого шнура дуги, одинакового радиуса.
4. Место их пересечения соединяют с вершиной угла.
5. На полученной линии, которая перпендикулярна вынесенной стене, отмеряют длину следующей стены и так далее, до четвертой стены, пока они все четыре не будут вынесены на местность.

Рассмотренные методы показывают, как правильно разметить фундамент своими руками. Они не представляют особого труда при выполнении и обеспечивают высокую точность результатов работ, но применимы они к конструкциям, имеющим простейшие конфигурации (прямоугольник, квадрат).

Применение нивелира, теодолита и тахеометра

Теодолит

Когда размеры фундамента большие и он представляет собой сложную ломаную линию, нужно производить разметку фундамента с помощью лазерного нивелира, теодолита или тахеометра.

Лазерный нивелир предназначен для выноса высотных отметок. Поэтому он может потребоваться при любом из вариантов разметки фундамента.

Для выноса осей здания и закрепления их на местности нужен теодолит или тахеометр, который кроме выноса осей пригоден для работы с высотными отметками.

При помощи этих инструментов проектные оси выносятся на обноску, заранее установленную в котловане.

Обноска представляет собой конструкцию из двух вертикальных деревянных или металлических кольев, вбитых в землю, и поперечной планки между ними, на которой закрепляется шнур, натянутый между двумя обносками, повторяющий проектные оси.

От этого шнура вниз на основание котлована при помощи отвеса выносят точки, от которых производят разметку стен фундамента. Эту операцию можно также производить при помощи тахеометра.

Инструмент	Вид разметки	Дополнительный инструмент
Нивелир	Высотные отметки	Рулетка, рейка, шнур, отвес
Теодолит	Осевые линии	Рулетка, шнур, отвес
Тахеометр	Высотные отметки и осевые линии	Рулетка, шнур, отвес

Выполнение разметки фундамента для дома своими руками поможет сократить финансовые расходы при строительстве дома.
