Как сделать ворота с профлиста: Как сделать ворота из профнастила своими руками с калиткой, без сварки

Как самостоятельно установить ворота из профнастила — подробная инструкция

Подробнее про откатные и распашные ворота. О монтаже ворот откатного и распашного типа.

Ворота из профнастила своими руками — это один из самых популярных вариантов обустройства въезда на участок. Причины высокого спроса таких ворот: доступность, практичность, надежность, долговечность. При этом ворота из профнастила с калиткой выглядят красиво и аккуратно, закрывают частную территорию от чужих глаз, защищают от уличного шума.

По типу конструкции ворота из профлиста бывают откатными и распашными. Прежде чем выбрать, какие ворота для дачи лучше, нужно узнать о характеристиках, плюсах и минусах каждой конструкции.

Распашные ворота из профнастила

Это ворота, состоящие из двух створок, которые распахиваются наружу или внутрь огороженного участка. Такие ворота устанавливают на садовых и дачных участках, территориях складских помещений. В зависимости от конфигурации забора и размера проема ворота делают с отдельностоящей или с врезной калиткой.

Преимущества распашных ворот:

• Надежность. Простая и надежная конструкция безотказно работает в течение десятков лет в любом климате. Чтобы петли не ржавели, достаточно регулярно смазывать их солидолом, силиконовой аэрозольной или графитной смазкой.
• Отсутствие ограничений по размеру проема. Высота ворот может быть любой, максимальная ширина может достигать 9 м. Однако здесь нужно, чтобы при открывании и закрывании створок, они не встречали препятствий на пути своего движения. Чаще всего распашные ворота для частного дома или дачи делают высотой до 3,5 м и шириной до 4,5 м.
• Возможность установки автоматики. Монтаж автоматического привода сделает ворота более удобными в эксплуатации. Чтобы открыть или закрыть ворота не нужно выходить из машины, достаточно нажать на кнопку пульта.
• Большой выбор вариантов дизайна. Полотно делают сплошным, с ажурными вставками или проектируют кованые ворота с профлистом.
• Доступность. Распашные ворота обойдутся дешевле, чем раздвижные. Общая стоимость зависит от высоты и сечения столбов, размеров створок, наличия автоматики.

Минусы:

• Ворота с распашными створками требуют много места для открывания. Например, каждая створка шириной 3 м «украдет» с прилегающей территории по 30 м2.
• Сплошное полотно имеет высокую парусность. При значительной ветровой нагрузке трехметровую створку трудно сдвинуть с места, а шквальный ветер и вовсе может сорвать ее с петель.
• Нужно постоянно контролировать состояние опор и петель, чтобы исключить провисание створок. Особенно это касается широких тяжелых ворот.

Откатные ворота из профлиста

Ворота откатного типа представляют собой рамную конструкцию с одной створкой, которая сдвигается в одну сторону параллельно забору, открывая проем на всю ширину. При небольшой ширине проема можно сделать откатные ворота с встроенной калиткой. Раздвижные ворота универсальны — они подходят для частных домов, дачных участков, складов, магазинов, объектов промышленного назначения.

Раздвижные ворота бывают:

• Подвесными. Полотно движется с помощью роликовых тележек по горизонтальной направляющей балке, которая располагается на высоте 3,5-5 м. Во время открывания и закрывания ворот створка не соприкасается с наземными элементами и покрытием. Вопрос с ограничением пропускной способности ворот по высоте транспорта решается монтажом съемной направляющей балки.
• Рельсовыми. По ходу движения воротной створки на земле устанавливается рельс заподлицо с покрытием. Створка «ходит» по рельсу на роликах, которые закреплены в ее нижней части. За счет опоры полотно даже большой ширины не провисает, поэтому такие ворота могут иметь ширину до 15 м. Единственный минус такой конструкции — это необходимость постоянно поддерживать чистоту рельса, убирать с него листья и грязь, не допускать его обледенения.
• Консольными. Основу конструкции составляет направляющая балка, расположенная в нижней части полотна. Створка движется по направляющей с помощью роликов. Чтобы уравновесить вес створки, балку делают длиннее ширины проема в 1,5 раза. Консольные ворота не ограничивают высоту въезжающего на участок транспорта. Так как они не контактируют с наземными элементами, под ними не нужно постоянно убирать листву и снег.

Размеры раздвижных ворот ограничиваются возможностями консольных механизмов. Максимальный вес одной створки не должен превышать 1500 кг. Откатные ворота для широкого проема будут состоять из двух полотен, которые двигаются навстречу друг другу. Возможные варианты управления такими воротами — синхронное движение створок или установка независимого автоматического блока на каждую створку.

Плюсы раздвижных ворот:

• Надежность и прочность конструкции. Ворота с откатными створками обладают устойчивостью к механической деформации и ветровой нагрузке. Роликовые и рельсовые механизмы безотказно работают в течение нескольких десятков лет без ремонта и замены.
• Экономия пространства. Раздвижные ворота занимают минимум места, не требуют пространства при открывании и закрывании. Однако нужно учитывать то, что для сдвигания полотна вбок место рядом с забором должно быть свободным.
• Возможно автоматизации. На откатные ворота при желании можно установить автоматику. Установка электропривода сделает откатные ворота еще более удобными. Плюс к этому автоматический привод выполняет функции запора, поэтому на автоматических воротах не нужно устанавливать замок.
• Безопасность. В открытом положении створка не заслоняет обзор водителю, когда он выезжает за двор. Это особенно актуально, если выезд со двора выходит сразу на проезжую часть.
• Разнообразие вариантов дизайна. Очень красиво смотрятся ворота из профнастила с элементами ковки — цветами, листьями, виноградной лозой, монастырской вязью, декоративными накладками, волютами, кольцами, плоскими завитками и пространственными спиралями, пиками, корзинками, чеканными полосами.

К недостатки откатных ворот можно отнести трудоемкость и сложность монтажа, из-за чего монтаж конструкции обойдется минимум на 20% дороже, чем установка распашных ворот.

Но если сделать всю работу самому, то можно сэкономить.

Установка распашных ворот из профнастила

Конструкция распашных ворот для дачи или загородного дома состоит из опорных столбов, двух рам для створок, полотна. Для столбов берут квадратную профтрубу 60х60 мм или 80х80 мм, для каркаса — прямоугольную трубу 40х20 мм. Для наполнения створок используют такой же профлист, что и для забора.— С8, С10, С18 с оцинковкой или с полимерным покрытием, толщиной 0,45-0,5 мм. Перед тем, как сделать ворота из профлиста, нужно нарисовать чертеж и рассчитать количество материала.

Последовательность установки распашных ворот своими руками:

• Подготовка. Проем размечают, бурят две скважины для установки опорных столбов.
• Монтаж опор. В подготовленные ямы опускают столбы, выставляют их строго по центру ямы, проверяют вертикальность уровнем или отвесом, после чего яму заливают бетонным раствором.
• Изготовление рам. Элементы для изготовления каркаса раскладывают на ровной поверхности, прихватывают по углам рамы сваркой, усиливают прямоугольный каркас перемычками, прихватывают сваркой. Затем проверяют точность размеров и ровность конструкции, после чего детали каркаса окончательно сваривают между собой, хорошо проваривая швы.
• Монтаж запирающего устройства. К каркасу ворот приваривают задвижку типа «Гусь», в нижней части полотна приваривают трубки для стопоров.
• Монтаж петель. На установленные столбы приваривают петли, их ответные части привариваются на вертикальных частях рамы с внешней стороны.
• Защита от коррозии. Сварные швы зачищают, каркас и столбы покрывают грунтовкой по металлу, красят.
• Нарезка профлиста. Листы размечают, делают засечки с двух сторон, с помощью линейки или правила проводят через них прямую линию. Несколько раз сгибают-разгибают по линии, после чего аккуратно разрезают по сгибу. Листы должны быть чуть меньшего размера, чем каркас — примерно на 2-3 мм.
• Наполнение секций. Подготовленные листы укладывают на каркас створок и крепят к раме на саморезы. Готовые створки навешивают на столбы.

Монтаж откатных ворот

Рассмотрим монтаж самых популярных раздвижных ворот — консольных. Створка опирается на две роликовых опоры, вынесенные за проем. Сами ролики заводятся внутрь направляющей, расположенной в нижней части створки. Каретки располагаются на максимально большом расстоянии друг от друга, что позволяет им удерживать полотно на весу. Из-за этого ширина ворот будет больше проема в 1,5 раза, поэтому вдоль забора должно быть свободное место для отката полотна.

Для сборки и установки откатных ворот потребуются:

• для столбов — трубы с квадратным сечением 100х100 мм;
• для силового каркаса — прямоугольные трубы 60х30 мм;
• в качестве направляющей балки — стальной рельс;
• ролики с каретками, ловители;
• для наполнения створки — профнастил, саморезы по металлу;
• для заливки фундамента — арматура, цемент, песок, щебень.

Кроме материалов потребуется подготовить инструменты — сварочный аппарат, дрель, шуруповерт, болгарку, ножницы по металлу, уровень, лопату. Перед началом монтажа нужно начертить подробную схему. Это упростит расчет материалов и поможет избежать ошибок при монтаже.

Очередность монтажных работ:

• Фундамент. По ходу движения створки наполовину ширины проема роют траншею глубиной 1,5 м и шириной 0,3-0,4 м. На дне устраивают песчаную подушку толщиной 10 см. На рельс наваривают арматуру с горизонтальной обвязкой. Закладную опускают в траншею, выравнивают по горизонтали и по нулевому уровню, фиксируют распорками, траншею заливают бетоном.
• Установка опор. С помощью ямобура делают скважины глубиной 1,2 м для установки столбов, на их дно насыпают песок. Затем в скважины устанавливают опорные столбы и бетонируют.
• Сварка рамы. Каркас створки должен иметь идеальную геометрию, иначе ворота будут заедать и плохо двигаться. На ровной поверхности собирают и сваривают несущий каркас с противовесом, усиливают каркас ребрами жесткости. Прямые углы проверяют угольником, плоскостность каркаса — пузырьковым уровнем.
• Монтаж направляющей. Профиль выставляют горизонтально на ровную поверхность, сверху, точно посередине, устанавливают готовый каркас рамы и приваривают его к направляющей.
• Установка ворот. На закладную стоят роликовые каретки, таким образом, чтобы они находились на максимальном расстоянии друг от друга в рамках противовеса. Затем их пятки приваривают к закладной и накатывают на них каркас створки.
• Наполнение створки. Профлист крепят на саморезы с нахлестом в одну волну, последний лист обрезают ножницами до нужного размера.

Ворота из профнастила своими руками. Фото и видео.

Читайте в статье:

• Виды ворот из профнастила
• Расчёт необходимых материалов для распашных ворот из профнастила
• Как выполнить чертёж каркаса ворот из профнастила?
• Монтаж ворот из профнастила своими руками
  • Несколько полезных советов

Раньше владельцы частных домов чаще ставили ворота полностью обшитые металлом. Теперь все чаще используется профнастил, потому что, у этого материала довольно много положительных качеств:

1. Довольно большая прочность материала. Благородя этому забор и ворота из профилированного листа выдерживают большие нагрузки, в том числе и порывы ветра.
2. Ворота сделанные из профнастила долгое время не ржавеют. Это достигается путём нанесения современных защитных покрытий и срок службы доходит до 50 лет.
3. У листов профнастила небольшая толщина, как следствие сравнительно небольшой вес. Поэтому его легче монтировать на ограждение.
4. Главный плюс — это небольшая цена по сравнению с другими ограждениями и отличный внешний вид.

Уже исходя из данных плюсов, можно с уверенностью устанавливать ворота из профнастила.

Онлайн-калькулятор: подбор количества материалов для ворот из профнастила.

Если хотите сделать ваши ворота яркими и запоминающимися, то можете добавить кованные или декоративные элементы.

Виды ворот из профнастила

Если вы не хотите усложнять конструкцию и предпочитаете надежность, то могу порекомендовать распашные ворота. Не зря подавляющее большинство владельцев домов выбирают именно их. Данные ворота состоят из двух створок, которые распахиваются в разные стороны. Такая конструкция позволяет максимально уменьшить вес на опоры.

Хотя ворота из профилированного листа и так гораздо легче полностью металлических, все же лучше уменьшать нагрузку на опорные столбы. Так вы сможете избежать проблем в будущем, связанных с повреждением или перекосом ворот. Кстати, петли ворот вам тоже прослужат гораздо дольше и открывать ворота будет легче.

Следующими мы рассмотрим откатные ворота из профнастила. Они выполнены из одной створки, которая перемещается вдоль забора.

Можем более подробно рассмотреть виды откатных ворот.

Плюсы откатных ворот

• Можно подключить автоматику
• Легко открываются, даже когда весь двор замело снегом.
• Не нужно оставлять свободное пространство за воротами, для их открытия.

Сделать такие ворота самостоятельно довольно сложная задача.

1.  Нужно правильно рассчитать противовес, иначе они перекосятся и их будет непросто открыть.
2.  Придётся залить очень крепкий фундамент, способный выдержать опорный столб.
3.  Довольно сложно без навыка сварить такие ворота.
4.  Обычно делают автоматическое открытие таких ворот. Подключение автоматики так же может вызвать сложности.

Последними мы рассмотрим сдвижные ворота. Они сочетают в себе положительные черты как распашных так и откатных ворот. Состоят они из двух створок, которые раздвигаются в разные стороны вдоль забора. Про положительные качества этого забора мы уже знаем, давайте посмотрим на недостатки.

1.  Все же нужно следить за правильностью расчёта противовеса. Хоть это и не так критично, поскольку полотно вдвое меньше, но перекосы будут видны и будет происходить быстрая выработка механизма отката.
2.  Хотя нагрузка на опорные столбы в данном случае меньше, к недостаткам можно отнести их количество. Придётся делать два опорных столба.

Исходя из соображений простоты реализации и дешевизны конструкции, многие останавливают свой выбор на распашных воротах.

Расчёт необходимых материалов для распашных ворот из профнастила

Мы определились с конструкцией ворот. Теперь необходимо просчитать необходимый материал. Для этого делаем чертёж распашных ворот и проставляем размеры.

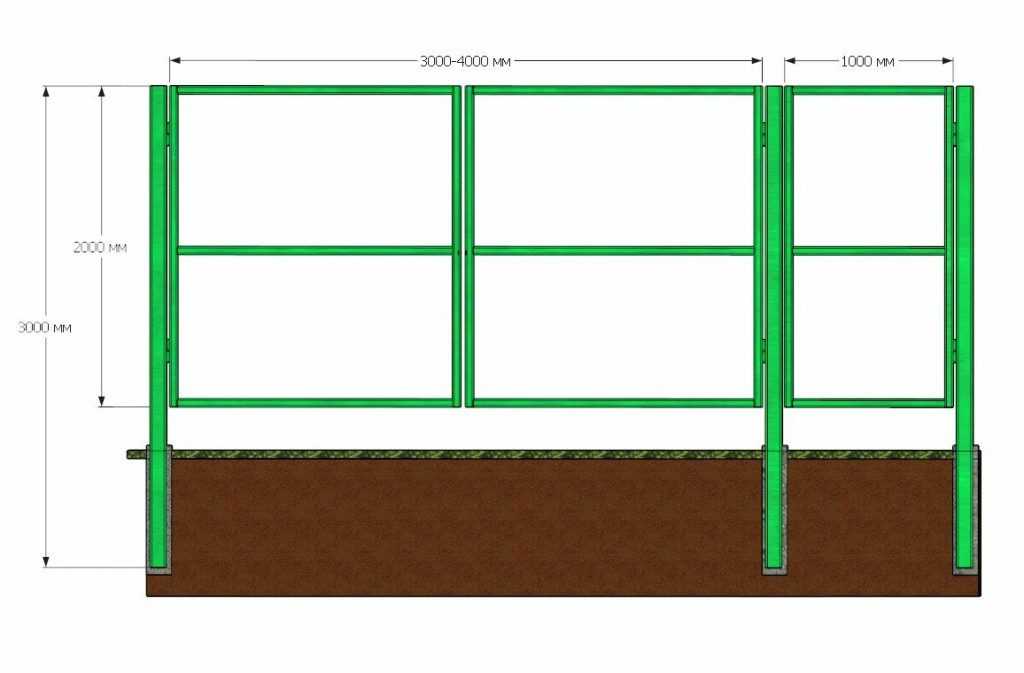

На фото изображён самый простой каркас ворот. Он не включает в себя горизонтальные и вертикальные ребра. Они не сильно нужны, поскольку листы профнастила имеют ребристую форму и благодаря этому большую продольную жёсткость.

Приступаем к изготовлению каркаса. Для этого нам потребуются профильные трубы с сечением 40*20мм или в зависимости от размера ворот 60*40мм. Длину трубы можно рассчитать на нашем калькуляторе. Более подробно про металлические профиля и их назначение.

На данном фото мы делали забор с креплением профнастила прямо к раме каркаса.

Для крепления использовали заклёпки того же цвета, что и листы профнастила.

Если вы хотите увеличить жёсткость конструкции, то можете приварить полосу металла. Она будет закрывать щели между каркасом и листом. Для этого можно взять стальную полосу размером 25*4мм или 40*4мм и приварить к каркасу ворот. Можете высчитать длину полосы на нашем калькуляторе.

Если столбы у вас ещё не установлены, то могу порекомендовать, при расчёте размера ворот, опираться на размеры листов профнастила. Выбрав, таким образом, ширину ворот, не придётся подрезать листы и идеально ляжет нахлест.

Теперь зная количество материалов, можно отправляться за покупками металлических труб, листов профнастила, петель, замков и запоров, а также декоративных элементов.

Совет! При отрезке листа профнастила болгаркой, располагайте его лицевой поверхностью к себе. Резанный край получится более гладкий, чем с другой стороны.

Как выполнить чертёж каркаса ворот из профнастила?

Сейчас я расскажу о методе сварки ворот, который даёт большую точность, чем обычный слесарный угольник.

Выбираем ровную площадку на твёрдом основании и, используя правило трех чисел 3-4-5, отчерчиваем контур будущих ворот.

Давайте я поясню метод. Проводим от одного угла ворот линию и отмечаем на ней 3 одинаковых отрезка. Длина отрезков может быть любая и для разметки удобнее использовать шнур. Этим шнуром мы размечаем вторую линию примерно на 90 градусов к первой. Отмечаем на ней 4 отрезка той же длины. Теперь, если скорректировать дальние точки так, чтобы расстояние между ними было как 5 отрезков, то мы получим прямой угол.

После того как вы начертили каркас будущих ворот, можно проверить правильность прямоугольника. Измеряем диагонали, они должны быть равны.

Почему мы так детально рассмотрели момент разметки ворот? Вы должны понимать, что ошибка в длине, может вызвать перекос ворот.

Монтаж ворот из профнастила своими руками

Болгаркой отрезаем трубу под углом 45 градусов. Положив части ровно на линии разметки, прихватываем сваркой. Проверяем диагонали ворот и завершаем сварку.

Проверяйте каркас ворот на деформацию после сварочных работ. Створки ворот должны плотно прилегать к рабочей поверхности площадки. Если вы хотите увеличить жёсткость углов, то можно приварить стальные треугольники толщиной около 3 мм.

К готовой раме ворот привариваем стальную полоску для крепления листов профнастила.

Ещё вариант крепить непосредственно к трубе каркаса, делая отверстие только в одной стенке , не насквозь, и закрепляя заклёпками.

Для замка на калитке лучше сварить отдельный, закрытый с двух сторон, отсек.

Разлаживаем на площадке готовые створки ворот и опорные столбы. Привариваем петли. Расстояние между столбом и воротами должно быть не больше 2-3 мм.

Если столбы у вас уже установленны, то каркас ворот приставляем к столбам на подпорках. Проверяем, чтобы ворота стояли вертикально, хорошо открывались и закрывались, затем привариваем до конца.

Устанавливаем вертикальные запоры на ворота. Там где они должны входить в бетон, сверлим перфоратором отверстие. Что бы отверстие со временем не забилось, вставляем в него обрезок трубы.

Перед покраской каркаса ворот рекомендую ещё раз убелиться в отсутствии перекосов, лёгкости открытия ворот и калитки. Привариваем декоративные элементы, шлифуем и можно грунтовать и красить.

После того как краска высохнет, начинаем устанавливать листы профнастила с нахлестом в одну волну. Крепить можно на кровельные саморезы или заклёпки окрашенные в цвет профнастила.

Несколько полезных советов

1.  Для обустройства заборов и ворот рекомендуется использовать стеновой профлист, имеющий маркировку «С» .
2.  Шариковые петли позволяют существенно снизить шумообразование при движении конструкции, увеличить плавность хода.
3.  Рама ворот подвешивается на опорные столбы. При монтаже следует скрупулезно следить, чтобы размеры зазоров и сверху, и снизу были от 20 см. Зазор снизу обеспечивает беспрепятственное открывание в зимний период, когда идет постоянное скопление снега, или весной при вспучивании грунтовой поверхности. Свободное пространство сверху позволит впоследствии установить декоративные элементы.
4.  Работа с профлистом обязывает применять меры предосторожности. Рабочие перчатки защитят от острых поверхностей руки.
5.  В большинстве случаев при проведении монтажных работ на поверхности профлиста образуются царапины, отчаиваться не следует, надо ликвидировать их, воспользовавшись красками в баллончиках. Целесообразной будет заблаговременная покупка баллончиков с краской, идеально соответствующей оттенку профлиста.

Ну вот, ваши ворота из профнастила и готовы.

Ворота. Все этапы постройки. Как построить ворота из профнастила своими руками

Смотрите это видео на YouTube

Как сделать ворота из профнастила

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и установки ворот. Однако большинство застройщиков предпочитают использовать профнастил, ведь он обладает рядом полезных свойств: долговечностью, долговечностью, эстетичностью и доступной ценой. Сырье изготавливается на заводе методом холоднокатаных стальных листов, обе стороны которых обработаны защитным слоем цинка, предохраняющим поверхность от вредного воздействия окружающей среды и преждевременного разрушения. Чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

Использование этого материала обусловлено рядом определяющих преимуществ. Из них существенными признаются следующие:

• длительный период эксплуатации;
• небольшая часть конструкции;
• огромный выбор цветов и фактур;
• нет необходимости в периодическом ремонте;
• доступность;
• простота установки.

Типы конструкций

Типы конструкций

Из множества возможных вариантов изготовления ворот стоит выделить двух ярких представителей:

1. Распашные — две двери, которые расходятся в противоположные стороны.
2. Выдвижной — одно полотно перемещается вдоль ограждения.

Из представленного списка следует остановить свое внимание на втором виде, так как он экономит окружающее пространство и не прихотлив к воздействию непогоды.

Для того чтобы построить раздвижную конструкцию своими руками, необходимо правильно рассчитать пропорции противовеса и подготовить прочный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Необходимые инструменты и приспособления

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Для изготовления откатных ворот потребуются: строительный уровень

• и рулетка;
• сварочный аппарат;
• болгарка или специальная ножовка;
• дрель с перфоратором и набором долот;
• Угловая шлифовальная машина;
• резиновый молоток;
Клепленик
• ;
• набор ключей;
• штыковая лопата;
• Резервуар для приготовления бетона или цементной смеси.

Конструктивные элементы конструкции

Предварительный расчет и подбор оптимальных размеров будущих ворот, от которых будет напрямую зависеть общий вес конструкции, является гарантией качества и длительного срока службы. Комплектующие выбираются с учетом общего веса, ширины проема и высоты облицовочного профиля.

Кроме того, важными элементами раздвижной конструкции являются консольные аксессуары, к которым относятся:

• верхний страховочный ролик;
• ролики нижние;
• концевой ролик и стопор балки;
• пара ловителей;
• направляющая.

При этом неотъемлемой частью ворот является прочная рама, выполняющая важную опорную функцию. При его изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание оснастить ворота автоматикой, то не забудьте помимо расходных материалов приобрести электропривод, пульты, маяк, поручни. Также для крепления профнастила потребуется использовать саморезы по металлу или кровельные заклепки из расчета 15 шт. на листе.

Технология сборки

Для того, чтобы правильно сконструировать откатные ворота, необходимо сделать примерный чертеж конструкции, в котором рассчитать необходимые материалы и указать все комплектующие позиции.

Далее следует приступить к подготовке площадок для основания ворот и опорных столбов. В большинстве случаев выполняются в виде траншеи под закладной элемент и углубления.

Для упрощения этого процесса полезно выбрать существующие подпорные основания забора в качестве опорных столбов.

Строительство фундамента

В указанную позицию входит изготовление основания для опорных столбов и самих ворот. При отсутствии возможности использования опор от забора стоит вырыть две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. В основании ворот предусмотрено оборудование траншеи шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть установлена ​​вплотную к забору!

Устройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с длиной подготовленной траншеи. При этом усиливающие элементы используются для усиления основания и придания ему необходимой прочности. С внутренней стороны швеллерной балки на глубину траншеи приваривают отрезки металлических стержней, образуя некоторый подпор. Швеллер должен быть уложен таким образом, чтобы его верхний край был на одном уровне с поверхностью дороги, а его концы плотно прилегали к опорным стойкам.

Установка опорных стоек

На поверхность швеллера устанавливаются две роликовые тележки, которые будут осуществлять движение створки. Не забывайте о размещении кабелей электроснабжения. Как правило, все схемы и чертежи прилагаются к электроприводу.

При прокладке швеллера сварными арматурными изделиями проверяйте их горизонтальность строительным уровнем. Однако во избежание перекосов и дальнейшей деформации ворот контролируйте их положение, которое должно четко совпадать с линией скольжения будущей створки.

Изготовление каркаса

Прежде чем приступить к резке и сварке металлопрофиля, необходимо определить размеры внутреннего каркаса и каркаса. Для изготовления последнего компонента необходимо использовать профиль сечением 60*40 и предохранительную перегородку 40*20.

На нижний каркас рамы устанавливается направляющая, и все элементы скрепляются между собой с помощью сварочного аппарата. Далее с помощью заклепок или саморезов по металлу крепим профнастил на каркас.

Не забывайте о технике безопасности при работе с металлическими изделиями. Для этого следует приобрести средства индивидуальной защиты очки и перчатки. Полезным мероприятием станет предварительная очистка поверхности трубы от ржавчины и прочих загрязнений.

Завершающие мероприятия

У крайней швеллерной балки, забетонированной в фундамент, закрепить каретки и передвинуть их в противоположные стороны. Затем их укладывают на каркасную конструкцию прикатывающим валиком и выравнивают по строительному уровню. После сварки необходимо точечно захватить платформу вагонов швеллером, еще раз проверить вертикальность, горизонтальность, отсутствие перекосов и окончательно проварить по всему периметру. Далее закрепляем ловители, верхний предохранительный и концевой роликовые механизмы.

Крепление элементов должно осуществляться таким образом, чтобы концевой ролик створки при закрытии ворот перекатывался через уловитель для снятия с него лишней нагрузки.

Важные особенности при установке

Аккуратные ворота из профлиста

Некоторые мастера, игнорируя рекомендации профессионалов в вопросе, как правильно построить откатные ворота, осуществляют монтаж кареток с приваренными регулировочными штифтами. Использование этих устройств обусловлено простотой управления и демонтажа в случае выхода из строя.

Пара неучтенных миллиметров может в дальнейшем привести к необходимости пересверливать швеллер, подгонять под новые размеры и т.д. Это будет стоить как минимум пару дней и в итоге заставит вернуться к предложенному способу установки.

В заключение хотелось бы отметить, что при строительстве откатных ворот в первую очередь следует разобраться со всеми тонкостями установки и изучить не одну схему обустройства. При этом необходимо рассчитать вес конструкции и правильно подобрать все составляющие элементы. Для реализации последней задачи будет полезно обратиться за помощью к специалистам, которые смогут не только указать на ошибки в составлении чертежа, но и посоветовать требуемое оборудование.

Видео

Видео подробно рассказывает о тонкостях сборки двери из профнастила:

Фото

На фото представлены различные варианты ворот из профлиста:

Красивые двери из профнастила

Ворота откатные

Откатные из профнастила

Другой вариант отката

Ворота распашные

Ворота и калитки

Ворота из красивого профлиста

Красивой формы

На даче

Под елкой

С элементами ковки

Вид со двора

Ворота на петлях

Встроенная калитка

Схема

Если вы решили сделать ворота из профнастила, то в этом помогут предоставленные схемы:

Конструкция ворот

Чертеж откатных ворот

Ворота под разными углами

Каркас ворот

Конструкция ворот

Конструкция откатных ворот

Комплект распашных ворот

Заборы и ворота

Главная > Нормативные и экономические ресурсы > Строительные и разрешительные документы > Заборы и ворота

Поделиться:

Это необходимые элементы, формы и стандартные детали для заборов и ворот. Примечание: для разрешений собственника-строителя требуется дополнительная форма.

Обязательно соблюдайте правила вашей ассоциации домовладельцев и требования округа по зонированию в округе Майами-Дейд. Изучите карту Интерактивной географической информационной системы (ГИС) управления земельными ресурсами, чтобы определить свой район зонирования и найти свою собственность, используя адрес или номер фолио.

Примечание:   Проверки фундамента забора (код запроса на проверку «082»): Все разрешения на строительство забора, не связанного с кирпичной кладкой, такие как деревянные и металлические планки, требуют проверки фундамента отверстия под столб перед установкой столбов.

• Требуется ли разрешение на ремонт или замену забора?


  Да, для ремонта или замены забора требуется разрешение. Для деревянных и бетонных заборов требуется разрешение на строительство. Они также необходимы для сетчатых ограждений на коммерческих объектах или сетчатых ограждений, используемых в качестве защитного барьера для бассейнов на жилых объектах.

  Для всех других сетчатых (жилые ограждения, не связанные с бассейном), штакетников, железных или других неустойчивых к ветру ограждений требуется разрешение на улучшение зонирования (ZIP).

  Нужен ли мне лицензированный подрядчик для ремонта или замены забора?

  Лицензированные подрядчики или владельцы, действующие в качестве собственников-строителей, могут получить разрешение. Подрядчики должны иметь лицензию округа Майами-Дейд или штата Флорида на выполнение работ по ограждению. Владелец-строитель может получить разрешение на забор и должен будет подписать форму, подтверждающую его обязанности в качестве владельца-строителя.

  Что я должен предоставить для получения разрешения на забор?

  • Необходимо подать заявление на получение разрешения (разрешение на строительство или улучшение зонирования (ZIP), в зависимости от типа забора) с необходимыми нотариально заверенными подписями. Требуются подписи владельца недвижимости и лицензированного подрядчика (для владельцев-застройщиков требуется только подпись владельца собственности вместе с Заявлением о раскрытии информации владельцем-застройщиком). Проверьте ниже свой тип забора/ворот для подачи документов.
  • Подтверждение права собственности, например, гарантийный талон, заключительное заявление или налоговая квитанция (при подаче заявления в качестве собственника-застройщика или если владелец не фигурирует в общедоступных записях).
  • Дополнение к заявке на получение разрешения на строительство забора, заполненное и подписанное как владельцем недвижимости, так и подрядчиком (владелец недвижимости только для разрешений владельца-строителя). Если забор находится в зоне коммунальных услуг, свяжитесь с Sunshine Network по телефону 1-800-432-4770, чтобы получить номер билета, разрешающий установку забора. Вы должны подождать четыре рабочих дня после звонка, прежде чем подавать заявку на получение разрешения. Номер Билета должен быть включен в вышеупомянутую форму Приложения Fence.
  • Для собственности с ассоциацией домовладельцев, такой как кондоминиум или таунхаус, требуется письмо от ассоциации, одобряющее установку забора.
  • План участка или топографическая съемка с указанием места расположения забора на участке, включая длину, высоту и расстояние до границы участка. Если у вас нет копии плана сайта или опроса, отметьте следующие варианты:
    • Если вы недавно купили недвижимость, проверьте, получили ли вы анкету вместе с закрывающими документами.
    • Вы также можете посетить Библиотеку микрофильмов и планов или позвонить по телефону 786-315-2340, чтобы проверить, есть ли какие-либо опросы по записям.
    • Вам нужно будет нанять геодезиста для проведения нового обследования вашей собственности.
  • Стандартная форма забора округа Майами-Дейд с деталями (дерево, открытый металл, сетка или кирпичная кладка) или чертежи забора, подписанные и запечатанные профессиональным проектировщиком, с указанием фундамента, структурных элементов, соединений и необходимых расчетов. Проверьте ниже свой тип забора/ворот для подачи документов.

  Сколько стоит разрешение на забор?

  Ознакомьтесь с нашей Таблицей сборов за строительство, чтобы проверить минимальную плату, основанную на погонных метражах и типе возводимого забора. Вы можете совершать платежи в Pay Fees Now.

  Сколько времени занимает получение разрешения на забор?

  Как правило, разрешение на ограждение выдается в течение 1-2 рабочих дней, если вся необходимая информация указана правильно и в соответствии с Кодексом. Если необходимы исправления, проверка «Переделки» может занять от 1 до 2 рабочих дней после отправки исправлений.

  Где я могу подать заявление на получение разрешения на забор и найти все необходимые формы?

  Подайте заявку вместе с необходимыми документами через Портал (GoldKey). Проверьте ниже тип вашего забора/ворот и сопутствующие документы, которые необходимо представить. Найдите формы, заявления, контрольные списки и рекомендации по выдаче разрешений, пересмотру планов, проверкам и т. д. на странице Все формы.

  Для получения дополнительной информации ознакомьтесь с разделом «Как подать заявку на получение разрешения» и/или в разделе «Общее разрешение домовладельца».

  Перед тем, как воспользоваться услугами подрядчика, вам рекомендуется позвонить в Отдел лицензирования подрядчиков округа Майами-Дейд по телефону 786-315-2880 или убедиться, что подрядчик имеет лицензию, застрахован и не имеет зарегистрированных жалоб и/или нарушений. Подрядчиков с лицензией штата можно проверить, связавшись с Департаментом делового и профессионального регулирования штата Флорида (DBPR) по телефону 850-487-1395.

  Что нужно знать перед установкой забора/ворот?

  • Заборы/ворота перед линией застройки (перед участком) не должны быть выше шести футов в высоту, а звенья цепи не допускаются. В некоторых случаях высота может быть ограничена до 2,5 футов для обеспечения видимости на перекрестках и в пределах 10 футов от любой стороны проезжей части.
  • Никакие постройки, заборы или деревья не могут быть размещены на сервитуте без письменного согласия всех коммунальных предприятий, имеющих право на доступ к сервитуту. Сервитут предоставляет доступ к частной собственности для установки и обслуживания коммунальных услуг. Проверьте свой земельный кадастр, чтобы определить все потенциальные сервитуты, расположенные на вашей собственности.
  • Готовая сторона забора должна быть обращена к соседнему участку или улице (наружу). Используйте аффидевит, чтобы отказаться от готовой стороны забора, если это применимо.
  • Для ограждений из бетонных стен обе стороны стены должны быть покрыты штукатуркой и краской.
  • Разрешения на комбинацию заборов (частных и не частных) требуют заявки на разрешение на строительство (желтая форма).
  • Неветроустойчивые ограждения (штакетник, открытые ограждения), устанавливаемые в качестве барьера для бассейна, требуют разрешения на строительство (форма желтого цвета).

  Нужна дополнительная помощь?

  Для получения дополнительной помощи отправьте электронное письмо в Центр разрешений и проверок по адресу [email protected] или позвоните по телефону 786-315-2100.

• Следующие предметы необходимы для новых и сменных деревянных заборов и/или ворот. Требуются все четыре предмета; неполные и неразборчивые заявления и документы не принимаются.

  Примечание: требуется дополнительная форма, если вы подаете заявление в качестве владельца-застройщика.


  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Категория 18 (жилые или коммерческие)
    • Всего погонных футов (включая ворота) устанавливаемого забора
    • Заполненный контактный лист
  • Выберите один из следующих вариантов сведений для отправки:
    • Детали стандартных вертикальных деревянных ограждений
    • Детали стандартных горизонтальных деревянных ограждений
    • Пользовательский: Предоставьте свой собственный чертеж(и) деталей конструкции деревянного забора/ворот. Чертежи должны быть подписаны и скреплены печатью профессионального дизайнера (архитектора или инженера).
  • Геодезический план или план участка с указанием местоположения забора с использованием «X» для указания места, где будет установлен забор и/или ворота. Опрос должен отражать текущую планировку вашей собственности.
  • Заполненное дополнение к заявке на получение разрешения на забор для тех заборов, которые нарушают сервитут инженерных сетей. Эта форма освобождает округ Майами-Дейд от любой юридической ответственности за любые претензии, убытки, ущерб или расходы, которые могут возникнуть из-за размещения забора под или в зоне сервитута коммунальных услуг.

• Следующие элементы требуются для новых и сменных открытых металлических заборов и/или ворот без приватности, например, из штакетника, открытого алюминия, железа и открытого дерева. Их можно отнести к неветрозащитным ограждениям. Требуются все четыре предмета; неполные и неразборчивые заявления и документы не принимаются.

  Примечание: требуется дополнительная форма, если вы подаете заявление в качестве владельца-застройщика.


  • Заполненное заявление на получение разрешения на улучшение зонирования (ZIP) (зеленая форма):
    • Категория 11 (жилые или коммерческие). ПРИМЕЧАНИЕ: для заборов с бетонными колоннами требуется разрешение BLDG 18
    • Всего погонных футов (включая ворота) устанавливаемого забора
    • Заполненный контактный лист
  • Выберите один из следующих вариантов сведений для отправки:
    • Руководство по стандартному открытому алюминиевому/металлическому ограждению
    • Пользовательский: Предоставьте свои собственные чертежи с деталями открытого забора/ворот.
  • Геодезический план или план участка с указанием местоположения забора с использованием «X» для указания места, где будет установлен забор и/или ворота. Опрос должен отражать текущую планировку вашей собственности.
  • Заполненное дополнение к заявке на получение разрешения на забор для тех заборов, которые нарушают сервитут инженерных сетей. Эта форма освобождает округ Майами-Дейд от любой юридической ответственности за любые претензии, убытки, ущерб или расходы, которые могут возникнуть из-за размещения забора под или в зоне сервитута коммунальных услуг.

• Следующие предметы необходимы для новых и замены каменных заборов и ворот из кирпича, камня и бетонных блоков. Для ограждений с бетонными колоннами требуется строительная категория 18. Требуются все четыре предмета; неполные и неразборчивые заявления и документы не принимаются.

  Примечание: требуется дополнительная форма, если вы подаете заявление в качестве владельца-застройщика.


  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Категория 18 (жилые или коммерческие)
    • Всего погонных футов (включая ворота) устанавливаемого забора
    • Заполненный контактный лист
  • Выберите один из следующих вариантов сведений для отправки:
    • Руководство по выдаче разрешений на строительство каменных (бетонных) заборов (5 футов и 6 футов)
    • Стандартная кирпичная (бетонная) опора или колонна
    • Пользовательский: Предоставьте свои собственные чертежи с деталями конструкции забора/ворот.
  • Геодезический план или план участка с указанием местоположения забора с использованием «X» для указания места, где будет установлен забор и/или ворота. Опрос должен отражать текущую планировку вашей собственности.
  • Заполненное дополнение к заявке на получение разрешения на забор для тех заборов, которые нарушают сервитут инженерных сетей. Эта форма освобождает округ Майами-Дейд от любой юридической ответственности за любые претензии, убытки, ущерб или расходы, которые могут возникнуть из-за размещения забора под или в зоне сервитута коммунальных услуг.

• Следующие детали необходимы для новых и сменных заборов и ворот из алюминия, ПВХ, винила. Требуются все четыре предмета; неполные и неразборчивые заявления и документы не принимаются.

  Примечание: требуется дополнительная форма, если вы подаете заявление в качестве владельца-застройщика.


  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Категория 18 (жилые или коммерческие)
    • Всего погонных футов (включая ворота) устанавливаемого забора
    • Заполненный контактный лист
  • Выберите один из следующих вариантов сведений для отправки:
    • Текущее уведомление о приемке (NOA) каждого используемого ограждения. Вы можете выполнить поиск в базе данных по одобрению продуктов для получения номеров разрешений, продуктов, сертификатов и списков, которые были одобрены для использования в зданиях как в округе Майами-Дейд, так и по всей стране. Утверждения продукции Комиссией по строительству Флориды приемлемы
    • Предоставьте свой собственный чертеж(и) конструкции забора/ворот. Чертежи должны быть подписаны и скреплены печатью профессионального дизайнера (архитектора или инженера).
  • Геодезический план или план участка с указанием местоположения забора с использованием «X» для указания места, где будет установлен забор и/или ворота. Опрос должен отражать текущую планировку вашей собственности.
  • Заполненное дополнение к заявке на получение разрешения на забор для тех заборов, которые нарушают сервитут инженерных сетей. Эта форма освобождает округ Майами-Дейд от любой юридической ответственности за любые претензии, убытки, ущерб или расходы, которые могут возникнуть из-за размещения забора под или в зоне сервитута коммунальных услуг.

• Аффидевит об отказе от готовой стороны забора
  Забор с готовой и незавершенной стороной должен быть установлен таким образом, чтобы незавершенная сторона и поддерживающие элементы были обращены внутрь к внутренней части собственности. Кроме того, все заборы должны иметь готовую сторону, обращенную к соседнему участку или улице (наружу).

  Заявление об увеличении высоты забора, стены или живой изгороди
  Во всех округах максимальная высота стен, заборов и живых изгородей, расположенных за линией пристройки, может быть увеличена до двух футов при условии подачи письменного заявления, подтверждающего согласие от собственника участка, который непосредственно примыкает к границе участка, где должен быть расположен забор.

  Как сделать ворота с профлиста: Как сделать ворота из профнастила своими руками с калиткой, без сварки
