Сборка разборка автомата Калашникова АК-74
В условиях боевой операции или на учениях автомат может заклинить или нуждаться в чистке. Чтобы сделать это максимально быстро, боец должен знать строение и порядок сборки и разборки АК-74.
Содержание
- Строение автомата Калашникова
- Типы разборки автомата
- Как разбирать автомат Калашникова
- Неполная разборка автомата
- Чистка оружия
- Сборка автомата
- Норматив разборки автомата АК-74
- Разборка, сборка и заряд магазина
- Уход за автоматом, его хранение и сбережение

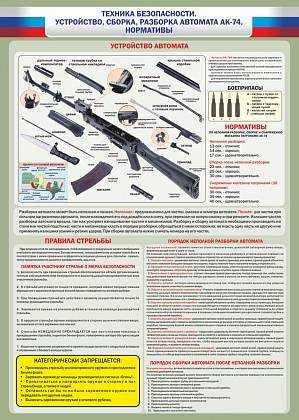

Строение автомата Калашникова
Конструкция АК-74 позволяет вести огонь одиночными и очередями (по три выстрела или непрерывно) в зависимости от характера боевых действий или поставленных тактических задач.
Изделие состоит из:
- Прицел — для точной стрельбы в автоматическом режиме и одиночными.
- Рукоядка и складывающийся приклад — для эксплуатации изделия.
- Ствол и ствольная коробка — соединяет части автомата, запирает затвор и канал ствола.
- Затвор — досылает патрон в патронник.
- Возвратный механизм — возвращает в исходное положение затвор.
- Ударно-спусковой механизм — спускает курок и запускает стрельбу
- Магазин — приспособление для хранения патронов перед досыланием в патронник.
На момент выхода, АК-74 считался передовой моделью, но со временем начали проявляться недостатки конструкции.
Отсутствует резерв модернизации: малейшие попытки увеличения массы с целью снижения отдачи и повышения точности, выводят за рамки стандартов массу изделия. Хотя, сам по себе автомат не тяжёлый.
Аналогичная ситуация и с попытками облегчить модель без существенных отклонений.
Конструкция не предусматривает крепление обвеса на планках Пикаттини и Вивера из-за съёмной ствольной коробки. Потому на АК-74 и на линейку оружия, сконструированного на его базе, возможна установка ограниченного набора прицелов.
И то на боковом кронштейне. В результате чего смещается центр тяжести и эксплуатация изделия становится труднее.
Исключениями являются модификации, предусматривающие наличие приспособлений для крепления дополнительного обвеса:
- автомат «Берил» польского производства;
- южноафриканская штурмовая винтовка Vektor CR21.
Практичность
9
Надежность
8
Простота разборки и сборки
7
Востребованност
10
Удобство крепления обвеса
3
Итого
7.4
Несмотря на недостатки, остаётся оружием, используемым во всём мире
Типы разборки автомата
Разборка АК-74 бывает полная и неполная. Неполная предназначена для чистки или осмотра на наличие внутренних или внешних повреждений, замены деталей (например, пружины).
Полная — для полной замены смазки или переходе на новый тип таковой.
А также для устранения поломок и неисправностей, при тщательной чистке после пребывания в неблагоприятной среде: в воде, в грязи или на снегу.
Как разбирать автомат Калашникова
Разбирать оружие следует на ровной поверхности, желательно постелив тряпчаную скатерть. В полевых условиях подойдёт любой материал, лишь бы не складывать детали на голую землю.
Детали изделия следует раскладывать в порядке отсоединения, ни в коем случае не складывать друг на друга. Обязательно сравнивать номера на его частях: цифры на ствольной коробке соответствуют таковым на других деталях.
Принадлежности для чистки автомата хранятся в пенале, который спрятан в гнезде приклада. Чтобы достать, нужно утопить палец руки в гнездо и нажать на цилиндр до извлечения такового.
Неполная разборка автомата
Принцип разборки прост: сначала изделие следует избавить от боезапаса, чтобы случайно не выстрелить, потом отделяются подвижные детали, затем неподвижные.
- В первую очередь убирается магазин: обхватить ладонью правой руки, большим пальцем надавить на защёлку на корпусе автомата, сдвинуть магазин вперёд (в сторону ствола) и отсоединить.
- Теперь нужно убедиться, что в патроннике не остался патрон: автомат снимается с предохранителя, отводится затвор и резко отпускается. Нельзя сопровождать затвор рукой в исходное положение, иначе пружина может заклинить: механизм оружия возвращает затвор автоматически в случае корректной работы.
- После возврата затвора надавить на спусковой крючок, направив изделие в сторону от людей.
- Извлечь пенал из приклада.
- Вытащить шомпол. У новичков на этом этапе возникают сложности. Чтобы вытащить деталь, нужно вытянуть головку шомпола из состояния упора в основание мушки. Можно это сделать, сжав пальцами головку шомпола, или придавив стержень шомпола к стволу большим пальцем руки и сдвинув вперёд. Как только деталь перестанет упираться в мушку, вынуть её не составит труда.
- Открутить дульный тормоз-компенсатор с резьбового выступа на конце ствола.
- Снять крышку ствольной коробки тоже искусство: левой рукой держать автомат, большим пальцем правой руки надавить на выступ возвратного механизма, отделить заднюю половину крышки и снять её.
- Достать возвратный механизм: толкнуть стержень вперёд, пока не выйдет из пазов, затем вытащить его полностью.
- Удерживая автомат левой рукой, правой потянуть назад до упора затворную раму и отделить вместе с затвором.
- Вытащить механизм затвора из фигурного паза затворной рамы, положить на ровной поверхности рядом с затвором.
- Отделить газовую трубку со ствольной накладкой: удерживая изделие, воспользоваться прямоугольным отверстием пенала для поворота замыкателя газовой трубки на бок. Затем отделить его.
Чистка оружия
Сначала нужно подготовить тряпки для обтирки и удаления старой смазки и масла для нанесения новой. Потом разобрать автомат, разложив детали в порядке разбора на ровной поверхности.
Принадлежности для чистки условно делятся на два типа: то, что лежит в пенале, и то, что отделяется от автомата.
- Шомпол. Нужен для чистки ствола: к головке прикручивается протирка, а к резбе — ёршик.
- Притирка. Предназначена для чистки и смазки внутренней поверхности дула, затворной рамы и газовой трубки.
- Ёршик. С его помощью удаляется гарь и затвердевшие скопления смазки с поверхностей различных деталей, а также резьбы.
- Отвёртка и выколотка: для работы с винтами.
Отвёртка, выколотка и шомпол соединяются для чистки внутренней поверхности ствола, затем отвёртка и выколотка складываются в пенал. Последний в свою очередь переносится в прикладе. Если у автомата металлический приклад, то пенал переносится в подсумке для магазина.
В условиях ограниченного времени и ресурсов в головку шомпола просто продевается длинный кусок тряпья, чтобы прочистить ствол. Однако, есть риск, что он там и останется, потому лучше пользоваться ёршиком и протиркой.
Порядок чистки оружия следующий:
- Прочистить ствол шомполом, удалив наиболее крупный мусор (например, куски грязи или смазки).
- Присоединить к шомполу протирку, на стержень надеть ствольную накладку (защищает резьбу ствола от ударов об пенал и шомпол от деформации), присоединить к пеналу. На протирку сложить кусок ветоши «восьмёркой», предварительно пропитав оружейной смазкой. Толщина тряпки должна быть такой, чтобы шомпол свободно входил и выходил из ствола.
- Положить автомат на стойку для чистки (если есть стол), либо упереть прикладом в землю, подложив чистую тряпку.
- Вставить шомпол в ствол и продеть на длину протирки, и несколько раз провернуть шомпол, охватив всю длину канала. Вынуть.
- Затем намотать чистую тряпку и протереть внутреннюю поверхность ствола тем же способом.
Затем чистится всё остальное:
- Газовая трубка и её отверстия, а также дульный тормоз-компенсатор прочищаются оружейной смазкой и начисто протираются.
- Ствол после прочистки нужно осмотреть с обеих сторон, направив на свет: не должно быть посторонних предметов, надколов и выступов.
- Мушка, целик, рукоядка, приклад протираются тряпкой до полного удаления грязи.
- Остальные детали (затворная рама со ствольной коробкой, а также поршень) смазываются оружейной смазкой и вытираются сухой тряпкой.
Смазываются части автомата Калашникова в следующем порядке:
- Сначала канал ствола, потом патронник и компенсатор.
- Каналы газовой трубки и затворная рама.
- Остальные металлические части (снаружи смазка наносится тонким слоем и протирается).
Сборка автомата
Собирается изделие в обратном порядке. Потому важно с самого начала детали раскладывать на столе в порядке отсоединения. Итак:
- Установка газовой трубки со ствольной накладкой.
- Затвор зафиксировать в пазах затворной рамы.
- Затворная рама с затвором стыкуется со ствольной коробкой и подаётся вперёд, пока не станет в пазы.
- Ставится возвратный механизм и навешивается крышка ствольной коробки (последнюю необходимо защёлкнуть, чтобы показался выступ возвратного механизма).
- Нажимается спусковой крючок и ставится затвор на предохранитель.
- Дульный тормоз-компенсатор прикручивается к концу ствола.
- Шомпол продевается в петли под стволом так, чтобы головка упёрлась в донышко мушки.
- Пенал досылается в гнездо в прикладе
- Крепится магазин.
Почему важно ставить на предохранитель ещё после этапа установки возвратного механизма? Всё просто: на тот момент конструкция позволяет проверить корректность работы спускового крючка и затвора. А ещё в конце после крепления магазина многие по привычке передёргивают затвор, дослав патрон в патронник. Чтобы этого избежать, изделие ставится на предохранитель заранее.
Норматив разборки автомата АК-74
Армейский норматив по огневой подготовке подразумевает оценивание отдельно по времени сборки и отдельно разборки, а также суммарно.
При сдаче норматива по разборке солдат находится на позиции у стола, оружие лежит на подстилке. Выполняется одним человеком.
Оценка выводится следующим образом:
- 15 сек — отлично;
- 17 сек — хорошо;
- 19 сек — удовлетворительно.
Замер времени начинается от команды инструктора «К неполной разборке оружия приступить» и заканчивается докладом «Готово». Если солдат по неопытности разобрал изделие и встал по стойке «смирно», не доложив, время отчитывается дальше, пока не будет произнесена команда готовности.
При сдаче норматива по сборке изделия, солдат находится у стола, автомат — на подстилке в разобранном виде, детали выложены по порядку.
Оценивается время так:
- 25 сек — отлично;
- 27 сек — хорошо;
- 32 сек — удовлетворительно.
Время отсчитывается от команды «К сборке оружия приступить» и до ответной «Готово». Условия те же.
Итого, солдат должен управиться суммарно за 40 сек, чтобы сдать норматив на отлично.
Разборка, сборка и заряд магазина
В рамках учений по огневой подготовке может быть включен норматив по разряжанию и заряжанию магазина.
- Исходное положение: солдат находится у стола, перед ним пустой магазин и 30 патронов россыпью. После команды инструктора «К снаряжению магазина приступить» участник берёт магазин левой рукой отверстием вверх, расположив под наклонов вставляет один патрон за другим, надавливая большим пальцем.
- После команды «Готово», секундомер останавливается.
- Норматив считается сданным на отлично, если солдат справился за 33 секунды. 38 сек — это уже отметка «хорошо», а 43 сек — «удовлетворительно».
- Затем следует команда «Магазин разрядить». Время не фиксируется, это не является нормативом, однако инструктор наблюдает и фиксирует ошибки, позволяющие снизить оценку.
Суммарно оценка огневой подготовки, включающая нормативы по разборке, сборке АК-74 и зарядке магазина, оценивается на высшую отметку, если примерно 90% нормативов соответствуют отметке «отлично».
Если 80% — «хорошо», при 70% оценка огневой подготовки на «удовлетворительно», а в остальных случаях — худший бал.Уход за автоматом, его хранение и сбережение
Изделие должно храниться в чистом и исправном состоянии и всегда наготове действиям, но отдельно от боеприпасов. При этом следует понимать, что чистка производится не только до стрельбы, но и после. Ведь несвоевременный уход за изделием может заклиниванию или полному выходу из строя в самый неподходящий момент.
Задать вопрос
Какие могут быть проблемы, если своевременно не чистить АК-74?
Гильза может застрять в затворе, не выброситься из него или будет дослана обратно в патронник.
Это случается, если неправильно работает система выброса или в патроннике грязные подвижные соединения.
Как устранить подобную неполадку?
Чтобы убрать гильзу на месте, надо отвести затвор, пока она не вылетит. Также визуально проверить, нет ли в затворе посторонних предметов.
После стрельбы следует проверить исправность внутренних деталей. Если система выброса неисправна, требуется замена.
Если исправна — чистка.
Как часто нужно чистить автомат?
По возвращении со стрельб не позже 3-4 дней.
После наряда — сразу.
В условиях учений или боевых действий — в период затишья, пока есть свободное время.
В мирное время, если оружие стоит без дела — раз в неделю
АК-74 — простое и практичное оружие, модернизация которого не прекращается ни на день. Помимо армейских частей, используется организациями, занимающимися довоенной подготовкой и турслётами в рамках патриотического воспитания молодёжи.
Автомат настолько популярен, что используется как элемент символики многих государств. Например, Мозамбик, Зимбабве, Буркина-Фасо и Восточный Тимор.
Потому «калаш» умеют собирать и разбирать не только военные, но и гражданские. Во многих школах на уроках ОБЖ также изучают строение оружия, его ТТХ и правила разборки и сборки.
Говорят, что современный мужчина должен построить дом, посадить дерево, вырастить сына и уметь разобрать и собрать автомат Калашникова.
Разборка-сборка автомата Калашникова | Уральский следопыт
Участвует один человек из команды. Порядок неполной разборки и сборки автомата проводится согласно наставлению по стрелковому делу.
Нормативы:
- разборка и сборка автомата – учитывается общее время разборки и сборки автомата;
- за нарушение техники безопасности и разборки-сборки АК участник получает штрафное время 3 сек. за каждую ошибку;
- за незнание последовательности выполнения задания участник снимается с конкурса и получает штраф – невыполнение задания;
- контрольное время разборки и сборки автомата 5 минут.
Максимальное количество очков – 50 (не получили штраф, уложились в контрольное время).
Условия выполнения этапа «Разборка-сборка автомата Калашникова» (Все возрастные группы, командный зачет)
Порядок неполной разборки автомата
- Отделить магазин. Удерживая автомат левой рукой за шейку приклада или цевьё, правой рукой обхватить магазин; нажимая большим пальцем на защёлку, подать нижнюю часть магазина вперёд и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить переводчик вниз, поставив его в положение «АВ» или «ОД»; отвести рукоятку затворной рамы назад под углом 45 градусов, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.
- Вынуть пенал принадлежности из гнезда приклада. Утопить пальцем правой руки крышку гнезда так, чтобы пенал под действием пружины вышел из гнезда;
- Отделить шомпол. Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основании мушки, и вынуть шомпол. При затруднительном отделении шомпола разрешается пользоваться выколоткой, которую следует вставить в отверстие головки шомпола, оттянуть от ствола конец шомпола и вынуть его.
- Отделить крышку ствольной коробки. Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку.
- Отделить возвратный механизм. Удерживая автомат левой рукой за шейку приклада, правой подать вперёд направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.
- Отделить затворную раму с затвором. Продолжая удерживать автомат левой рукой, правой отвести затворную раму назад до отказа, приподнять её вместе с затвором и отделить от ствольной коробки.
- Отделить затвор от затворной рамы. Взять затворную раму в левую руку затвором кверху; правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперёд.
- Отделить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой надеть пенал принадлежности прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры.
Удерживая автомат левой рукой за шейку приклада или цевьё, правой рукой обхватить магазин; нажимая большим пальцем на защёлку, подать нижнюю часть магазина вперёд и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить переводчик вниз, поставив его в положение «АВ» или «ОД»; отвести рукоятку затворной рамы назад под углом 45 градусов, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.
Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку.
Порядок сборки автомата после неполной разборки
- Присоединить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой надвинуть газовую трубку передним концом на патрубок газовой камеры и плотно прижать задний конец ствольной накладки к стволу; повернуть с помощью пенала принадлежности замыкатель на себя до входа его фиксатора в выем на колодке прицела.
- Присоединить затвор к затворной раме. Взять затворную раму в левую руку, а затвор в правую и вставить его цилиндрической частью в канал рамы; повернуть затвор так, чтобы его ведущий выступ вошёл в фигурный вырез затворной рамы, и продвинуть затвор вперёд.
- Присоединить затворную раму с затвором к ствольной коробке. Взять затворную раму в правую руку так, чтобы затвор удерживался большим пальцем в переднем положении. Левой рукой обхватить шейку приклада, правой ввести газовый поршень в полость колодки прицела и продвинуть затворную раму вперёд настолько, чтобы отгибы ствольной коробки вошли в пазы затворной рамы, небольшим усилием прижать её к ствольной коробке и продвинуть вперёд.
- Присоединить возвратный механизм. Правой рукой ввести возвратный механизм в канал затворной рамы; сжимая возвратную пружину, подать направляющий стержень вперёд и, опустив несколько книзу, ввести его пятку в продольный паз ствольной коробки.
- Присоединить крышку ствольной коробки. Вставить крышку ствольной коробки передним концом в полукруглый вырез на колодке прицела; нажать на задний конец крышки ладонью правой руки вперёд и книзу так, чтобы выступ направляющего стержня возвратного механизма вошёл в отверстие крышки ствольной коробки.
- Спустить курок с боевого взвода и поставить на предохранитель. Нажать на спусковой крючок и поднять переводчик вверх до отказа.
- Присоединить шомпол.
- Вложить пенал в гнездо приклада. Вложить пенал дном в гнездо приклада и утопить его так, чтобы гнездо закрылось крышкой.
- Присоединить магазин к автомату. Удерживая автомат левой рукой за шейку приклада или цевьё, правой ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защёлка заскочила за опорный выступ магазина.
