Схема дверного замка – как его собрать?

Чем надежнее замок, тем сложнее его конструкция. Данное правило работает далеко не во всех случаях, а в ряде ситуаций происходит с точностью да наоборот. Но одно можно сказать точно, если возникает необходимость собрать или разобрать запирающее устройство, нужна подробная схема дверного замка. В нашей статье мы обсудим особенности сборки дверных замков своими руками, и вы поймете, что данная работа не так сложна, как кажется на первый взгляд.

Готовимся к сборке дверного запирающего устройства

Обычно для того, чтобы установить или починить замок, требуется его сборка и разборка. Перед установкой замок разбирают для того, чтобы убедиться в отсутствии бракованных элементов секретного механизма и для удаления инородных предметов из него. Ну а для того, чтобы осуществить ремонт, без разборки замка обойтись просто невозможно.

Многие обыватели, пытаясь разбирать замок, допускают распространенную ошибку, которая приводит к тому, что собрать воедино все детали устройства они, потом не могут. Казалось бы, что может быть глупее? Но на самом деле, как утверждают специалисты, которым приходится часто общаться с такими «горе-мастерами», такое происходит сплошь и рядом.

Впросак можно попасть даже в том случае, если запирающее устройство было разобрано без демонтажа корпуса с дверного полотна, просто для профилактической чистки механизма от пыли. Стоит не заметить пружинку, случайно вылетевшую из недр секрета и вот вам проблема. Чтобы не сталкиваться с подобными неприятностями не стоит спешить вскрывать корпус замка. Сначала достаньте очень важный предмет под названием схема дверного замка, естественно того, который вы разбираете.

Если схема не шла в комплекте с замком, ее можно раздобыть в сети Интернет. Изучив схему, вы будете знать:

• комплектность элементов, содержащихся в корпусе устройства;
• их расположение;
• о том, как один элемент крепится к другому;
• каковы функции каждого элемента.

Схема запирающего устройства – это далеко не все, что нам может потребоваться для его разборки и сборки. Голыми руками замок не разберешь, нужны инструменты и смазка.

1. Отвертки, которые нужно подбирать в соответствии с используемыми в замке крепежными элементами.
2. Оригинальный ключ, который потребуется для проверки работоспособности секретного механизма.
3. Пинцет, шило и лупа. Инструменты, которые требуются для работы с мелкими деталями.
4. Специальная смазка, рекомендуемая производителем, либо WD-40. Также для смазки дополнительно хорошо использовать графитовый порошок.
5. В зависимости от целей сборки/разборки нужны: комплектующие к замку для его ремонта, кисточка или пылесос для чистки от пыли и так далее.

Общий порядок сборки/разборки цилиндрового замка

Если не трогать сам цилиндр, то есть секретную часть запирающего устройства, то разобрать такой замок ничего не стоит. Личинки выходят из строя довольно часто и причин тому много, но замену сломавшемуся механизму секретности найти несложно. У большинства цилиндровых замков имеется три важнейших конструкционных элемента:

• корпус;
• ригели;
• личинка.

Сколь мощным бы ни был корпус и ригели замка, они ничто без личинки. Ведь именно личинка представляет собой секретный механизм, который управляет ригелями. Чтобы заменить личинку необходимо открыть дверь и внимательно осмотреть торцевую часть дверного полотна в районе выходных отверстий под ригели. Именно там, скорее всего, находится небольшой крепежный элемент, удерживающий цилиндр в корпусе, чтобы не ошибиться, сверьтесь со схемой.

Важно! Перед тем как выкручивать крепеж личинки, проверьте, чтобы замок был в положении открыто.

Выкрутив крепежный элемент (если он один), для удобства извлечения личинки вставьте ключ в замочную скважину. Затем повернув его немного в сторону, извлеките вместе с личинкой из недр замка. Если личинка не вышла с первого раза, попробуйте ее немного покачать.

Чтобы установить новую личинку, потребуется лишь повторить порядок работы в обратной последовательности. Гораздо сложнее, когда требуется разобрать личинку, например для того, чтобы перекодировать ее, или для того, чтобы сделать по ней ключ.

Нельзя сказать, что разобрать личинку невозможно, однако без специальных приспособлений лучше за это не браться. Специалисты советуют людям, не имеющим опыта, попробовать произвести работу в следующем порядке.

1. Вытаскиваем цилиндр из корпуса замка.
2. Извлекаем стопорное колечко.
3. Засовываем ключ в замочную скважину и поворачиваем его примерно на 180^о.
4. Двумя спицами фиксируем пины, располагающиеся в нижней части секрета.
5. Теперь вынимаем верхние пины и производим необходимые действия.

Разбираем/собираем сувальдный замок своими руками

Секрет сувальдного замка гораздо больше по размеру, чем личинка цилиндрового запирающего устройства. Получить доступ к элементам секрета гораздо проще, а значит собрать и разобрать до конца подобный замок можно без специальных инструментов. Однако перед демонтажем секрета сверьтесь со схемой, ведь положение сувальдных пластин в разных замках может отличаться.

Чтобы разобрать сувальдный замок нужно подготовить отвертку, подходящую смазку и ветошь. Прежде всего, выкручиваем крепежные элементы, удерживающие крышку корпуса замка. Снимаем крышку, обнажая тем самым секретный механизм и остальные элементы, находящиеся в корпусе. Нас будет интересовать подпружиненная стопка металлических пластин с причудливыми вырезами, это и есть секрет замка.

Отводим пружины в сторону и извлекаем стопку пластин из корпуса. Обратите внимание, что пластины нанизаны на специальные крепежные элементы и непосредственно соприкасаются со стойкой хвостовика. Благодаря этому собрать пластины как-то иначе довольно трудная задача.

Произведя с пластинами нужные нам манипуляции, собираем секрет обратно. Пластины в стопке располагаются в определенном порядке, изменение этого порядка приведет к перекодировке секрета. Значит нужно собрать пластины в той же последовательности. Вставляем пластины по одной в крепежные элементы секрета и поочередно подпружиниваем. Как только все элементы будут установлены, можно закрывать и привинчивать крышку корпуса замка.

Нюансы сборки запирающих устройств – советы специалистов

К сборке замка многие люди относятся достаточно вольно, считая это занятие весьма простым. На самом деле подобная работа скрывает множество подводных камней. Чтобы их обойти, нужно воспользоваться следующими советами специалистов.

• После самостоятельной сборки замка не забывайте проверять его работоспособность, вставив в него ключи.
• Проверяйте расположение элементов внутри замка согласно схеме.
• Не перетягивайте крепежные элементы, это может нарушить работу секрета.
• Сувальды должны крепиться в замке достаточно плотно, если они выпадают, значит, вы сделали что-то не так.
• Обнаружив поврежденные элементы в замке, замените их, если замены не нашлось, меняйте замок. Никогда не устанавливайте неисправное запирающее устройство на дверь.

Если вы задумались о том, как собрать дверной замок схема вам в помощь. Ведь именно схема к конкретному запирающему устройству содержит исчерпывающую информацию, которая необходима вам для успешной его сборки/разборки. Помните также, что далеко не всегда нужно самостоятельно лезть в недра замка и терять время на проблему, которую вы не можете решить. Доверяйте подобную работу специалистам, не будьте скупы.

Как собрать дверной врезной замок. Врезной замок

Содержание

1. Как собрать дверной врезной замок. Врезной замок
2. Как разобрать дверной замок входной двери. Замена замка на входной металлической двери: порядок действий и рекомендации
   • С чего следует начать
   • Порядок действий
   • Цилиндровый механизм
   • Механизм сувальдный
   • Ригельные механизмы
   • Практические рекомендации
3. Ремонт защелки дверного замка. Сломалась защелка на входной двери —, что делать?
4. Как собрать сувальдный замок. Разбираем/собираем сувальдный замок своими руками
5. Как собрать накладной замок. Как выбрать замочный механизм
6. Дверной замок apecs устройство. Отличительные характеристики замков
7. Как собрать дверной замок межкомнатной двери. Защелка с фиксатором
8. Видео урок # 27. Как собрать сувальдный замок.

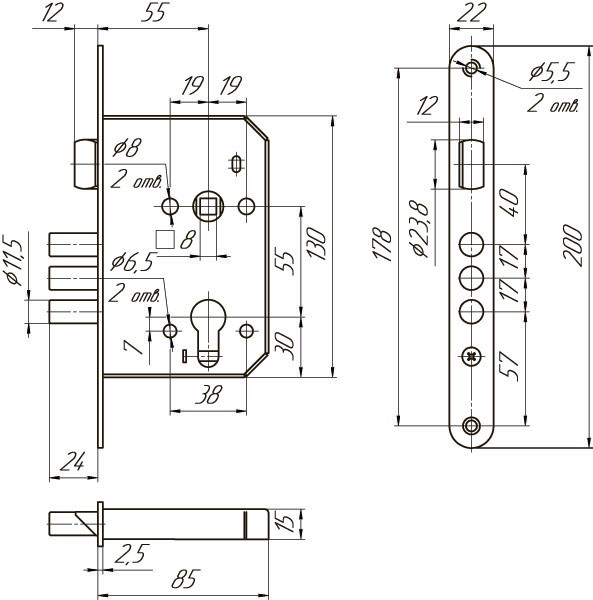

Как собрать дверной врезной замок. Врезной замок

В некоторых случаях, например, если в квартире проживает две семьи, для межкомнатных дверей требуется замок, который при необходимости закрывается на ключ. Для этой цели подойдет врезная модель запирающего устройства, оснащенного личинкой для ключа. По внешнему виду она походит на замок для входных дверей и имеет такой же, но более простой и менее прочным ко взлому механизм.

Врезной замок, который в ряде случаев подойдет для межкомнатных дверей.

Цилиндр замков для внутриквартирного применения может быть двух видов — это «ключ-вертушка» и «ключ-ключ». В первом случае, зайдя в комнату, в личинку не придется вставлять ключ, чтобы закрыться — необходимо просто повернуть вертушку.

Этот тип замков, благодаря своей несложной конструкции, достаточно надежен и долговечен.

Врезной сувальдный замок.

Сувальдный замок тоже относится к категории врезных устройств, он отличается своей надежностью и высокой степенью защиты. Применяется этот вариант запирающего устройства как для входных, так и внутриквартирных дверей. Для фиксации язычка-засова в этих моделях используются пластины-сувальды, имеющими различные по форме пазы. Для каждой из сувальд предназначается конкретная бороздка, нанесенная на ключ. Замок может быть открыт только в том случае, если пластины займут правильное положение, освободив проход для движения ригеля. Такие замки на внутренние двери часто устанавливаются в офисных зданиях – в жилых помещениях их применяют крайне редко.

К недостаткам врезных замков можно отнести относительную сложность монтажа, а также зависимость выбора устройства от толщины двери, так как для него придется выбирать с торца в полотне глубокий и довольно высокий паз.

Как разобрать дверной замок входной двери. Замена замка на входной металлической двери: порядок действий и рекомендации

Ситуации, когда утеряны ключи, механизм работает некорректно и тому подобное встречаются довольно часто. А потому многие сталкиваются с необходимостью замены замка на металлической входной двери. Зная конструктивные особенности запорного устройства и специфику его монтажа, все можно сделать самостоятельно, не тратя время на поиски профессионала.

С чего следует начать

Идти сразу же в магазин, как сейчас принято говорить, контрпродуктивно. Прежде всего, следует разобраться, что действительно необходимо – поменять замок в железной двери или его личинку. В последнем случае все сведется к небольшим затратам как по деньгам, так и по времени.

В стальные двери в основном устанавливаются сувальдные замки или цилиндровые. Ключи к первым представляют собой стержень, на конце которого пластина с вырезами. Здесь уже придется думать, как заменить замок в металлической двери, так как привычная вставка-секретка в нем отсутствует.

Если же модель цилиндровая, то в большинстве случаев достаточно установить новую личинку. К запорным устройствам этого типа прилагается плоский ключ с зубчиками по всей длине рабочей части. Это более простой вариант ремонта.

Порядок действий

Цилиндровый механизм

Как уже отмечено, снимать этот замок с двери не нужно. Производится лишь несколько несложных манипуляций:

• Демонтаж бронепластины (устанавливается не всегда).
• Проворачивание ключа до упора (язычок должен быть утоплен полностью).
• Снятие защитной накладки (крепится на торце дверной створки).
• Выкручивание стопорного винта.
• Удаление личинки. Если она не вытаскивается, следует слегка повращать ключом, чтобы язычок совпал с прорезью скважины.
• После установки новой личинки все действия выполняются в обратной очередности.

Механизм сувальдный

Здесь уже речь идет не о частичном ремонте запора, а о его полной замене. Хотя есть и варианты. Если изделие импортное, то вполне возможна смена сердцевины с перекодировкой сувальд (внутренних штифтов, обеспечивающих уровень секретности). Отдельные производители поставляют на рынок запасные элементы с комплектом ключей «под них».

Алгоритм действий то же, но есть некоторые отличия:

• запорный механизм придется извлекать полностью. Порядок его разборки указывается в прилагаемой инструкции;
• для того чтобы снять замок, прежде необходимо демонтировать ручки.

Ригельные механизмы

В данном случае знаний, как поменять замок в металлической двери более простой конструкции, явно недостаточно. Упоров, в зависимости от модели, бывает несколько, и выходить они могут из полотна в разных местах – как сбоку, так и внизу, вверху. Именно их наличие существенно осложняет работу; если есть такая возможность, лучше снять створку.

• Полотно укладывается на пол.
• Производится его частичная разборка для обеспечения доступа к внутренним механизмам. Кстати, в китайских дверях такое проделать самостоятельно не всегда возможно, а потому придется обращаться к специалисту.
• Ослабляются тяги ригелей.
• Производится их отсоединение от замкового устройства.

Внимание! С ригелями необходимо работать крайне осторожно. Малейшая деформация (изгиб) стержня приведет к тому, что он не будет стопорить дверь в своей «ответственной» точке по причине несовпадения гнезда с торцевой частью упора.

Далее все аналогично порядку демонтажа/установки сувальдного механизма или цилиндрового.

Замена замка на входной металлической двери особой сложности не представляет, если быть внимательным и аккуратным. Последнее предполагает необходимость соблюдения ряда правил:

• порядок действий желательно записывать; что и после чего демонтировалось (выкручивалось). Случается так, что по какой-то причине в ремонте делается перерыв. А надеяться на память, тем более, впервые столкнувшись с заменой замка, не самое лучшее решение;
• все снятые детали не кидаются в одну кучу, а раскладываются на полу (на тряпочке) в определенной последовательности, слева направо. Это гарантирует, что после ремонта «лишних» запчастей (а подобное нередко случается) не будет.

Такая предусмотрительность позволит произвести установку нового (или отремонтированного) замка быстро и качественно.

Практические рекомендации

• Изначально ориентируясь на сувальдный замок как самый сложный, лучше купить одно из изделий импортного производства. Их ремонт несколько проще, так как в розницу можно приобрести практически все необходимые для замены детали. Кроме того, есть возможность «перенастройки» сувальд. А вот большинство отечественных образцов перекодировке не поддается.
• Чтобы реже сталкиваться с проблемой, как поменять дверной замок, его нужно периодически смазывать. Причем не обязательно производить демонтаж и разборку механизма. Достаточно шприца, игла которого свободно входит в скважину. После впрыскивания машинного масла требуется лишь несколько раз провернуть ключ в стороны, до предела.

Ремонт защелки дверного замка. Сломалась защелка на входной двери —, что делать?

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Часто распознать, когда сломалась защелка можно на начальном этапе. Обычно механизм начинает заранее подавать сигналы о неисправности: подклинивает, появляются щелчки при работе, закрывается с трудом. Иногда случается так, что защелка неожиданно стала заедать или вовсе вышла из строя. Если дверь не открывается, то нужно обратиться к профессионалам по вскрытию защелок . В таком случае стоит определить тип защелки и подготовить все необходимые инструмент для демонтажа устройства.

Защелки могут быть установлены на многие типы запорных механизмов:

• цилиндровые;
• сувальдные;
• электромеханические;
• кодовые;
• комбинированные.

Разновидности защелок :

• фалевые – имеют язычок косоугольной формы;
• роликовые – комплектуются подпружиненными роликами, которые вращаются;
• магнитные – удерживают полотно в закрытом положении, не запирая ее;
• задвижные – одновременно выполняют функцию защелки и запорных ригелей;
• электромеханические/электронные – приходят в движение дистанционно, с применением запрограммированных карточек или ключей.

Магнитные, фалевые и роликовые защелки устанавливаются как на межкомнатных, так и на входных металлических дверях, включая полотна, которые граничат с улицей. Задвижные защелки чаще используются для входных офисных и квартирных дверей. Электромеханические же устанавливают на входные полотна в подъездах, калитках и секретных объектах.

Запорные устройства в виде защелок устанавливаются только на распашные двери. Для раздвижных конструкций используется другой вид фурнитуры.

В запорных механизмах накладного типа главной функцией защелки является возможность закрытия без применения ключа. Удобство ее использования заключается в том, что помещение не останется открытым даже в том случае, когда вы забудете его запереть – защелка сработает автоматически.

Стоит также отметить, что в этом заключается и главный недостаток защелок, не оборудованных вертушками – часто происходят случаи, когда жильцы захлопывают дверь, оставив ключи дома.

Почему ломается защелка на входной двери.

Производители дверной фурнитуры могут использовать при изготовлении подвижных элементов механизма мягкую сталь, а также медные и алюминиевые составы, которые не способны выдерживать высокие нагрузки. Основными причинами выхода из строя замочных механизмов можно:

1. Перекос коробки или дефекты дверного полотна. В результате перекоса защелкивающийся язычок смещается относительно отверстий ответной планки. Дефект дверного полотна также связан с его неправильным ходом относительно пола/коробки. Неплотный притвор и неравномерность закрывания двери могут стать причиной «затирания» полотна по полу. При этом, в открытом положении запор функционирует нормально, а в закрытом состоянии ключ может поворачиваться лишь до того момента, пока ригель не упрется в ответную планку.
2. Засорение устройства изнутри или ржавчина. Пыль с улицы проникает в замочную скважину и со временем смазка пересыхает. Это приводит к образованию грязи и наслоений внутри замочного механизма. Постепенно затрудняется работа подвижных элементов системы и возникает поломка.
3. Износ либо поломка внутренних элементов замка . Поломку можно увидеть, когда при открытой двери замок работает неправильно или вовсе не работает. Для диагностики и последующего ремонта запорный механизм нужно снять, разобрать и произвести очистку от грязи.

Как собрать сувальдный замок. Разбираем/собираем сувальдный замок своими руками

Секрет сувальдного замка гораздо больше по размеру, чем личинка цилиндрового запирающего устройства. Получить доступ к элементам секрета гораздо проще, а значит собрать и разобрать до конца подобный замок можно без специальных инструментов. Однако перед демонтажем секрета сверьтесь со схемой, ведь положение сувальдных пластин в разных замках может отличаться.

Чтобы разобрать сувальдный замок нужно подготовить отвертку, подходящую смазку и ветошь. Прежде всего, выкручиваем крепежные элементы, удерживающие крышку корпуса замка. Снимаем крышку, обнажая тем самым секретный механизм и остальные элементы, находящиеся в корпусе. Нас будет интересовать подпружиненная стопка металлических пластин с причудливыми вырезами, это и есть секрет замка.

Отводим пружины в сторону и извлекаем стопку пластин из корпуса. Обратите внимание, что пластины нанизаны на специальные крепежные элементы и непосредственно соприкасаются со стойкой хвостовика. Благодаря этому собрать пластины как-то иначе довольно трудная задача.

Произведя с пластинами нужные нам манипуляции, собираем секрет обратно. Пластины в стопке располагаются в определенном порядке, изменение этого порядка приведет к перекодировке секрета. Значит нужно собрать пластины в той же последовательности. Вставляем пластины по одной в крепежные элементы секрета и поочередно подпружиниваем. Как только все элементы будут установлены, можно закрывать и привинчивать крышку корпуса замка.

Как собрать накладной замок. Как выбрать замочный механизм

Можно вставить в дверное полотно следующие защитные устройства:

• цилиндровый;
• ригельный;
• электронный;
• сувальдный;
• кодовый.

Для каждого устройства характеры определенные минусы и плюсы. Цилиндровый замок состоит из маленьких цилиндров, последовательно собранных внутри одного механизма. Для него характерна высокая надежность .

Но такая конструкция легко высверливается. Для усиления степени защиты рекомендуется устанавливать бронированные накладки. Для защиты от высверливания в конструкции предусмотрены шарики.

Механический цилиндровый комплект защиты обладает следующими плюсами:

• простая эксплуатация;
• быстрая замена;
• легкий ремонт;
• возможность установить на деревянную и металлическую дверь.

Чаще устанавливают ригельный замок. Так как конструкция обладает низкой степенью надежности, её используют одновременно с дополнительной системой защиты. Внушительный размер – основной плюс ригельного замка.

Ригельная система

Магнитный механизм часто устанавливается на входных дверях в подъезд. Такая конструкция редко взламывается.

Магнитная система

Специалисты советуют использовать сувальдную систему защиты. Этот универсальный вариант обладает высокой степенью надежности. Из-за узкой замочной скважины затрудняется взлом. Такой механизм монтируется на бронированное и деревянное полотно .

Сувальная система.

Электромагнитный агрегат считается дополнительным средством защиты дома и квартиры от взлома. Монтаж такой конструкции стоит дороже самого замка. При выборе дверного устройства учитывается его надежность и финансовые возможности.

Дверной замок apecs устройство. Отличительные характеристики замков

Исходя из способа монтажа, условно замки можно разделить на два основных типа:

• накладные;
• врезные.

Установка накладного замка производится снаружи дверного полотна. Место для монтажа запорного устройства лучше выбрать внутри помещения. Это даст возможность скрыть защитный механизм от посторонних глаз, но открываться он будет ключом снаружи. Изнутри размыкание производится как при помощи ключа, так и посредством оборота защелки.

Основные части запорного механизма:

• воспроизводящая система;
• корпус с секретом.

Тулово с секретом имеет определенную конфигурацию щели, которая и распознает родной ключ. Существуют три вида этого элемента:

• Электромагнитный.
• Механический.
• Электромеханический.

Запорные устройства разделяются на такие группы:

• сувальдные;
• биометрическиесмартлоки;
• цилиндровые;
• финские;
• кодовые.

Фото 2 Схема устройства сувальдного замка.

Каждый замок оснащен своим уникальным механизмом, который так же подразделяется на:

• механический;
• электромагнитный;
• электромеханический.

Наиболее востребованный вариант – установка механического замка. В этом подвиде, затвором является металлический стержень, который направляется в тонкую пластину, в которой есть специальный шпунт, прикрепленный к дверному модулю. В следствии чего, дверь будет надежно закрыта.

Принцип действия электромагнитного запорного механизма достаточно прост. В его основе лежит метод притяжения, т.е. в замке находится мощный магнит, а на двери пластина, которая притягивается. Управлять таким механизмом можно при помощи кнопки или системы кодового контроля.Управление работой электромеханического замка предполагает использование специализированного электромеханического устройства, которое фиксирует положение ригеля.

Хороший замок должен обладать такими важными факторами как:

• Повышенная степень секретности.
• Максимально возможная взламостойкость.
• Материал – латунь или алюминий.
• Удобство в эксплуатации.

Для межкомнатных дверей важнее внешний вид, чем затворные характеристики. Поэтому здесь подойдут самые простые механизмы, которые должны отличаться мягкостью вхождения язычка в соответствующее отверстие дверного полотна. Самые распространенные из них:

• накладные;
• врезные, если толщина двери позволяет монтаж такого замка;
• фалевые защелки;
• накидные замки.

Монтаж врезного замкового устройстваосуществляется непосредственно с фронтальной части дверного полотна, что уже является определенным препятствием для недоброжелателей. Наиболее безопасные, дополнительно оснащены страховочным компонентом. Когда происходит механическое давление на ручку – это приводит в движение кулачок, который в свою очередь двигает защелку в обратном направлении. В этот момент пружина натягивается, как только воздействие на ручку прекращается, кулачок занимает исходное положение. В тот момент, когда дверь захлопывается, защелка двигается только за счет дверного скоса. Пружина срабатывает автоматически, и защелка замыкается.

В строении, пружинистый механизм функционирует и как фиксатор. Во время нажатия на задвижку другая пружина затворяет ригель. В то время, когда происходит проворачивание ключа в щели, бородка ключа с продольными и поперечными прорезями поднимает стопорный винт. После, надавливает на ригель и толкает его.

Как собрать дверной замок межкомнатной двери. Защелка с фиксатором

Устройство дверного замка межкомнатной двери может быть и более сложным. Если в конструкции предусмотрен фиксатор, такая конструкция является более совершенной. В таком устройстве есть не только язычок, но и специальный механизм. Он фиксирует защелку в нужном положении. За открытие и закрытие отвечает язычок.

Фиксатор удерживает дверь в закрытом положении. Это запорное устройство позволяет полностью закрыть створку изнутри. Если подобный механизм заклинит, разобрать такой замок будет довольно сложно. Его основной задачей является удержание дверного полотна в закрытом положении.

Механизм с фиксатором монтируют в ванной комнате или санузле. Довольно часто такие замки устанавливают в офисах, в кабинетах. Именно назначение помещения часто предопределяет выбор замка.

Так как механизм с фиксатором вскрыть довольно сложно, рекомендуется приобретать механизм средней и высокоценовой категории. Дешевые замки могут быстро выйти из строя, что приведет к возникновению многих проблем. При покупке нужно обратить внимание, как перемещается язычок. Он должен двигаться плавно. В противном случае изделие некачественное. Также требует внимания механизм возврата фиксатора в исходное положение.

Устройство замка межкомнатной двери с защелкой может быть разным. Это зависит от типа исполнения ручки, способа крепления ее к полотну. При этом запирающий механизм может быть кнопочным или рычажным. Второй из названных вариантов можно чаще встретить в продаже. Они удобнее и надежнее.

Видео урок # 27. Как собрать сувальдный замок.

Как установить проводной врезной замок

Если у вас есть дверь, которую вы хотите защитить, и вы хотите что-то более современное, чем старый аналоговый замок, электрические замки — это естественный прогресс. В этой статье мы рассмотрим проводные электрические замки врезные. Для более широкого ознакомления с этой темой ознакомьтесь с этим руководством в блоге Kisi.

Как работает врезной замок

В этом разделе мы рассмотрим технологию врезного замка и посмотрим, как установить его в помещении.

«Движущиеся части» обычного врезного замка

Врезной замок по своей сути не является электрическим. Это механизм, который находится внутри самой двери и состоит из минимального количества деталей: ключевой цилиндр, несколько шкивов и болт, который запирает дверь. Что отличает врезной замок от других типов, которые мы изучили в этом курсе, так это тот факт, что все устанавливается внутри самой двери, а не на раме, что делает его очень гладким и элегантным, поскольку нет никаких внешних частей (как пока дверь не стеклянная!)

Как следует из названия этой статьи, вы также можете добавить электричество, чтобы вывести замок на новый уровень. Электричество может быть подключено к системе защелок, добавляя второй метод вытягивания дверного болта. Большинство установщиков по-прежнему рекомендуют использовать цилиндр аналогового ключа в качестве резервного, но электрического импульса от проводки также будет достаточно, чтобы потянуть засов и отпереть дверь.

Отказоустойчивый механизм

Врезной замок является отказоустойчивым замком. Это означает, что при отключении питания он остается запертым. По умолчанию защелка будет «активирована» (выпирает в дверную раму), и она останется такой до тех пор, пока она не сработает, даже если отключится питание.

Это делает его привлекательным вариантом для тех дверей, которые защищают чувствительные зоны, такие как компьютерные комнаты или комнаты для хранения документов. Хотя вы, конечно, не хотите, чтобы это было на любой двери, которая является частью маршрута аварийного выхода, если у вас есть комната, которая должна оставаться запертой все время, даже в случае отключения электроэнергии, электронный врезной замок — хороший выбор.

Как установить

Врезной замок, как правило, немного сложнее, так как вам нужно будет вырезать форму в самой двери. Конечно, если в вашей двери уже есть врезной замок, то перейти на электронный врезной замок очень просто — вы можете просто заменить существующий на электрический с аналогичными размерами, и больше ничего менять не нужно. Для хорошего, надежного электронного врезного замка Kisi рекомендует серию Schlage L. Вы можете найти полную информацию об установке и спецификации по этой ссылке!

После того, как вы установили замок в дверь, вам также нужно будет проложить кабели. На этом этапе вам нужно будет принять решение: прокладывать кабели внутри двери или снаружи. Первый вариант немного сложнее, так как требует больше усилий, чтобы выделить для них пространство, но он, безусловно, более элегантный и визуально приятный, чем последний. Если вы предпочитаете, чтобы кабели были скрыты, на самом деле есть электрические дверные петли, которые могут помочь уменьшить площадь кабеля. Проконсультируйтесь с установщиком на месте для более индивидуального мнения!

Как это проверить

После того, как вы его установили, вы, конечно же, захотите убедиться, что замок работает правильно. К счастью, с таким простым замком нужно будет протестировать только два компонента: механизм блокировки с аналоговым ключом и электронное отпирание.

Первый вариант можно легко выполнить, попробовав резервный ключ, предоставленный вам установщиком или производителем. Для последнего вам нужно будет подключить провода к системе электропитания и контроля доступа, которые вы выбрали, и попытаться разблокировать. Подробнее об управлении доступом далее в этой статье!

Другие моменты, на которые следует обратить внимание во время установки

Учитывая, что врезной замок является надежным замком, вы должны убедиться, что он никогда не мешает аварийному выходу из здания (или если он находится на путь к выходу, вам понадобится нажимная планка на двери рядом с ним). Кроме того, вам следует проконсультироваться с начальниками пожарной охраны, чтобы убедиться, что вы соблюдаете все соответствующие правила. Хотя коды различаются в зависимости от города и типа здания, есть много общего, и у Kisi есть удобное руководство, которое поможет вам понять, что вам нужно для вашего помещения.

Как разблокировать врезной замок с помощью системы контроля доступа

В этом разделе мы дадим базовый обзор того, как электронные врезные замки интегрируются с самыми современными IP-считывателями контроля доступа, такими как Kisi.

Электропроводка

Учитывая, что это электрический замок и электрические импульсы проходят по проводам, электронный врезной замок должен быть подключен как к источнику питания, так и к считывателю/контроллеру контроля доступа. Его простая природа означает, что в большинстве случаев он не имеет Wi-Fi или других беспроводных возможностей, поэтому эта проводка необходима для его функционирования.

На этой схеме показано, как контроллер Kisi подключается к электронному замку (на схеме это магнитный замок, хотя принцип тот же, что и для врезного замка). Контроллер получает аутентификационную информацию от считывателя и передает сигнал на блок питания, который затем посылает импульс на замок, открывая его.

Разблокировка

Если вы выберете современную систему управления IP-доступом, такую ​​как Kisi, разблокировка будет осуществляться через мобильный телефон или карты доступа, если вы предпочитаете это. С помощью описанной здесь проводки вы предоставите свои учетные данные считывателю (прикоснитесь к нему своим телефоном или картой доступа), и начнется процесс аутентификации.

Незаметно, в этот момент считыватель будет принимать сигнал Bluetooth или NFC с вашего телефона и передавать его на контроллер по сигналу Bluetooth или Wi-Fi.
