Сборка и монтаж электрического щита своими руками

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. Цель нашей статьи – это небольшой ликбез и конкретные рекомендации, которые, возможно, помогут.

Сборка и монтаж электрического щита своими руками

Что такое электрический щит и для чего он нужен?

Под термином электрический щит могут скрываться другие понятия. Он может называться уменьшительно-ласкательно — электрический щиток, распределительный щит (щиток) тоже его касается, а также главный распределительный щит, групповой щиток. Суть этого устройства от названия не меняется. Для чего же он предназначен?

Во-первых, электрический щит должен принять энергию от внешнего источника.
Во-вторых, щит распределяет энергию по группам потребителей.
В-третьих, это устройство должно защитить электропроводку от коротких замыканий и высоких токовых нагрузок.
В-четвертых, современные щитки следят за качеством поступающей энергии и, в случае необходимости, реагируют на это сами или подключают другие устройства.
И, наконец, электрический щит должен обеспечивать безопасность, спасать людей и животных от поражающих факторов электрического тока.

На маленькое по габаритам устройство возложено много важных функций. Именно поэтому отношение к электрическому щиту должно быть самое серьезное и вдумчивое. И без расчетов, и без науки здесь никак не обойтись. Но вся сложная и трудная для понимания наука может быть предложена в виде нескольких рекомендаций, которые просто помогут сделать все правильно. Перейдем к делу.

Принципы распределения электричества по группам

Естественно, что электричество, приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм²: ВВГнг или NYM 3*2. 5 мм². В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.

Автоматическими выключателями на 16 А защищаются все розеточные линии

Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм², соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм² и автоматического выключателя с номиналом 32 Ампера.

Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии

Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм² (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм². Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм², находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм². По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм² уже критично, а для сечения в 1,5 мм² является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Видео: Электропроводка. Как разделить на группы

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.

Однолинейная схема электрического щита может показаься непонятной только вначале

С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения, – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Селективное УЗО

Для более понятного восприятия схемы электрического щита ее можно посмотреть в более привлекательном виде, где разрисованы все проводники и все устройства.

В таком виде схема электрощита более понятна

В верхней правой части щита показана группа из трех УЗО, а в нижней 9 автоматических выключателей.

Необходимо ли УЗО в электрическом щите?

Однозначный ответ на этот вопрос только один – да, оно необходимо! Все силовые выделенные линии и розеточные тоже должны быть «под надзором» УЗО. Что нужно про него знать и по какому принципу выбирать?

Для силовых и розеточных линий следует выбирать УЗО с дифференциальным током срабатывания 30 мА. Причем номинальный рабочий ток УЗО не должен быть меньше, чем у автомата, а лучше на ступень больше.
В «мокрых» помещениях для питания розеток в санузлах, гидромассажной ванны, стиральной машины, электрических теплых полов применяют УЗО с дифференциальным током 10 мА.
Как видно из схемы, под «крыло» одного УЗО можно поставить несколько линий (2—4), защищаемых автоматическими выключателями. Тогда его называют групповым УЗО. При этом надо следить за тем, чтобы рабочий ток УЗО был примерно равен или был больше суммы номиналов автоматов защищаемых линий.
Применение дифференциальных автоматов, то есть тех, кто объединяет в себе функции автоматических выключателей и УЗО, не оправдано с экономической точки зрения. Лучше приобретать их отдельно. Дифавтоматы отдельно есть смысл ставить при недостатке места в электрическом щитке или для защиты особо важных линий. Например, электрические теплые полы в санузлах.

Дифференциальный автомат объединяет в себе функции УЗО и автоматического выключателя

После того, как схема электрощита уже разработана, желательно все равно проконсультироваться со специалистом, так как очень много в этих вопросах «подводных камней», которые новичок может не учесть.

Как рассчитать количество мест в электрическом щите?

Все оборудование, которое монтируется в современный электрический щит, имеет стандартные унифицированные размеры. Все основные элементы располагаются на DIN-рейке, специальном металлическом профиле шириной 35 мм. Единицей такого размера является модуль или место, которое занимает однополюсный автоматический выключатель, имеющий ширину в 17,5 мм. И одной из самых главных характеристик электрического щита является количество модулей или мест. Как узнать сколько нужно? Очень просто, надо пересчитать нужное количество по схеме, используя справочную таблицу.

Авторы статьи настоятельно рекомендуют не пожалеть 3 места и смонтировать в щиток розетку модульную. Она нужна для того, чтобы при ремонтных работах можно было бы отключить все линии и спокойно подключить электроинструмент к щитку через удлинитель.

Также рекомендуется к применению реле напряжения, следящее за его значением в сети. Если оно выходит за нормальные рамки – реле отключает нагрузку, а по прошествии определенного времени опять включает. Это позволяет сохранить ценных потребителей электроэнергии требовательных к напряжению в сети.

Пример расчета количества мест в электрическом щите

Для более полного понимания расчета приведем пример схемы и сделаем расчет количества модулей в простом электрическом щите, схема которого представлена на рисунке.

Пример простой схемы электрического щита

Представлена схема простого квартирного однофазного щита, в котором смонтирован счетчик электрической энергии. Ввод сделан кабелем ВВГнг 3*6 мм². Подсчитаем количество модулей.

На вводе двухполюсный автомат 2 модуля.
Далее счетчик +6 модулей, в итоге 8.
Два УЗО +4 места, в итоге 12.
Шесть автоматов однополюсных, значит 12+6=18 мест.
Две нулевые шины для УЗО 1 и УЗО 2, значит 18+2=20.

Вводная нулевая шина и шина PE обычно входят в комплект хороших щитков, и они не крепятся на DIN-рейке, а располагаются сверху и снизу корпуса. Получается, то даже для простого щитка уже требуется 20 мест. Но специалисты всегда рекомендуют брать щиток с запасом, на случай добавления линий, да и чтоб в щите не было все забито «под завязку». Поэтому ближайший по количеству – это бокс на 24 места, а еще лучше приобрести на 36 мест.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

В деревянных домах целесообразно применять электрические щиты наружной установки

Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

Встраиваемый электрический щит

По материалу корпуса электрические щиты подразделяются на:

Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

Такие электрические щиты могут стать украшением интерьера

В-третьих, у каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
- В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
- Организация и фиксация входящих кабелей.
- В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
- Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
- В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Узнайте, как правильно подключить электросчетчик однофазный, а также ознакомьтесь с теорией и практикой, из нашей новой статьи на нашем портале.

Как выбрать модульное оборудование в электрический щит?

До момента покупки уже должна быть составлена и согласована со специалистами схема электрического щита, где указаны все номиналы модульного оборудования, но вряд ли будет указан производитель и сопутствующие вроде-бы «несущественные» мелочи, которые очень пригодятся. Что намерены сказать авторы статьи читателям нашего портала?

У электриков с большим стажем есть только несколько производителей модульного оборудования: ABB, Schneider Electric, Hager, Legrand, Merlin gerin. Это всемирно признанные компании производящие высококлассное оборудование. Это нисколько не говорит, что все другие плохие. Просто эти – лучшие.
Все модульное оборудование лучше брать одного бренда, одной серии. Дело в том, что у одних производителей ширина модуля может быть 17 мм, у вторых 17,5 мм, а у третьих 18 мм. Это незаметно на 2—3 автоматах или УЗО, а в ряду на 12 модулей может вылиться в несколько миллиметров. Могут возникнуть проблемы со стыковкой гребенками. Да, и любому хозяину будет приятно, открыв щиток, увидеть, что все аппараты выровнены и радуют одной цветовой гаммой.

Электрощиты, собранные на модульном оборудовании одного производителя , смотрятся очень гармонично

Для сборки щита понадобится еще монтажный провод ПВ1 или ПВ3 (ПуГВ) сечением не меньшим, чем вводной кабель. В большинстве случаев хватает 4 мм² или 6 мм². Много его не надо, двух-четырех метров должно хватить. Из цветовой гаммы лучше предпочесть белый, черный или красный цвет для фазы и синий для рабочего нуля. Нулевые и фазные проводники разделять по цвету обязательно.
Для соединения модульных устройств между собой очень удобно использовать специальные гребенки – одно, двух или трехполюсные,- в зависимости от количества фаз электроснабжения и компоновки элементов в щите. Здесь тоже помощь специалиста будет не лишней. К гребенкам рекомендуется еще купить необходимое количество торцевых заглушек.

Шины-гребенки значительно экономят место в электрическом щите и облегчают монтаж

Если в схеме щита предусмотрены групповые УЗО, то к каждому из них необходимо приобрести нулевую шинку с креплением на DIN-рейку или другие предназначенные для них места.
Хорошей альтернативой нулевым шинкам являются так называемые кросс-модули, которые представляют собой те же шинки, только смонтированные в общем корпусе и надежно изолированные друг от друга. Одним кросс-модулем можно заменить несколько нулевых шин, что сэкономит место в щите, сделает подключение более безопасным удобным.

Кросс-модуль в изолированном корпусе

Очень полезной деталью является ограничитель на DIN-рейку, который не позволяет модульным устройствам «разъезжаться» по сторонам. Если по краям на рейке есть ограничители, то при неполном заполнении ряда будет трудно при сборке удержать все устройства на месте, особенно когда работа будет вестись довольно жесткимПВ1 или ПВ3.
Для неиспользованных в щите мест понадобится необходимое количество заглушек, чтобы все внутренности щита после его окончательной сборки были надежно закрыты.
Для фиксации кабелей и организации проводов внутри щитка необходимы пластиковые стяжки хомуты, которых никогда не бывает много.

Читайте полезные рекомендации, как выбрать электросчетчики двухтарифные, в новой статье на нашем портале.

После этого можно приступать уже непосредственно к монтажу и сборке щита.

~~узо~~

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Сборка и монтаж электрического щита

Электрический щит сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола. В любом случае,

Чтобы смонтировать корпус электрощита необходимо:

Иллюстрация	Описание действий
	Производится разметка места размещения электрощита: при помощи уровня прочерчивается горизонтальная линия низа и вертикаль одной из боковых сторон.
	К плоскости стены прикладывается корпус щитка без дверцы и рамок, причем совмещаются нижние и боковые края. Корпус очерчивается по периметру маркером.
	Углошлифовальной машинкой (болгаркой) с алмазным диском по камню диаметром 230 мм делаются резы по периметру ниши. Применение средств защиты (маска, респиратор, перчатки) обязательно! При этом надо следить за тем, чтобы в каждом из углов диск дошел до середины на максимальную свою глубину. Новый диск 230 мм дает глубину реза около 9 см, что достаточно для большинства щитков. Так же делаются горизонтальные и вертикальные резы внутри периметра ниши с интервалом примерно 5 см.
	Перфоратором с зубилом постепенно выдалбливается вся внутренность ниши. Выравнивается дно. В случае необходимости применяется ручное зубило с молотком, для работы в труднодоступных местах.
	Корпус щитка примеряется в нише, проверяется глубина и возможность его выравнивания по горизонтали и вертикали. При необходимости ниша доводится до нужных размеров.
	На щит ставится штатное, входящее в комплект поставки, крепление, затем щиток вставляется в нишу, выставляется по уровне и на стене делаются отметки для дюбелей.
	Перфоратором бурятся отверстия под крепления, в них вставляются дюбеля, приставляется щиток и крепится дюбель-гвоздями к стене.
	Из щитка демонтируется рамка с DIN-рейками для последующей установки на них модульного оборудования.
	Полость между корпусом щитка и нишей можно заполнить какой-либо строительной смесью или профессиональной монтажной пеной.

Бывают случаи, когда в комплектацию щитка не входят крепления к плоскости стены. В этом случае можно крепить дюбелями через заднюю стенку обычно там есть для этого специальные места, которые необходимо предварительно высверлить. Но, если за щитом в нише еще есть какое-то пространство, то главное не перестараться, чтоб не треснула задняя стенка щитка. Совершенно приемлемым является способ крепления в нише на алебастр или любой другой строительный раствор.

Организация ввода кабелей в электрический щиток

Этому вопросу е всегда уделяют достаточно внимания, хотя правильная организация ввода кабелей в щиток в дальнейшем сильно облегчит монтаж модульного оборудования, позволит правильно организовать внутреннее пространство. Недаром авторы статьи говорили читателям о приобретении именно хороших щитков, где есть съемные крышки для кабельного ввода, которые позволяют выполнить ввод даже после установки щитка в нишу.

Съемная крышка кабельного ввода — верный признак хорошего щита

Как делается ввод в среднестатистических электрических щитах. На верхней и в нижней части щита (иногда и в задней) обычно находятся перфорированные отверстия, которые можно или выдавить пальцем или подрезать ножом. Обычно они рассчитаны на стандартный размер – под гофротрубу 16 или 20 мм в диаметре. Надо просто выломать нужное количество отверстий и завести кабели внутрь.

Для навесного электрического щита это сделать достаточно просто: закрепил щит и методично один за другим заводишь кабели внутрь. А как быть, если щиток встраиваемый? Электрики со стажем знают, каково это — завести хотя бы пять моножильных кабелей в щиток, а потом крепить корпус в нише на алебастр, да еще и по уровню выравнивать. Работа не для слабонервных!

В очень плохих щитках вообще нет даже намека на технологические отверстия для ввода кабелей. Приходится самостоятельно выпиливать или высверливать, устанавливать специальные пластины и совершать другие действия, которых можно было бы избежать, если купить более дорогой, но несравнимо лучший щиток.

Другой проблемой ввода кабелей в щиток является его фиксация на входе в щиток. Проходя через технологические отверстия, кабель имеет определенную степень свободы, перемещаясь внутри большего, чем собственный диаметр отверстия или внутри гофротрубы, а это делает монтаж очень неудобным. Очень сложно организовать все провода внутри щита. Конечно, выход из этого есть. В штробу возле места ввода кабелей «накидывают» алебастр, который будет удерживать их. Так часто и делают, к сожалению.

Фиксация входящих кабелей алебастром — не самое лучшее и современное решение

Теперь рассмотрим самый изящный и лучший способ, реализованный в хороших щитках. В месте ввода кабелей – сверху и снизу, — есть специальные съемные заглушки или сальниковые пластины, у разных производителей они называются по-разному. После монтажа щитка в нишу, пластина снимается и кабели спокойно заводятся внутрь. Как это делается?

После снятия заглушки в щиток заводится, прежде всего, кабель ввода, причем так, чтобы место ввода было ближе всего к автомату ввода. Обычно это верхний левый угол щитка. Если он в гофротрубе, то она срезается непосредственно перед вводом.
Кабель прикладывается к гребенке или к планке с проушинами (у разных щитков может отличаться) и фиксируется пластиковой стяжкой-хомутом. Концы стяжки обрезаются кусачками.

Фиксация кабелей на входе в хороший щиток

Тонким перманентным маркером сразу после ввода кабеля в щиток делается его маркировка в строгом соответствии со схемой. Если кабель имеет темную оболочку, то на него натягивают и усаживают 1—1,5 см светлой термоусадочной трубки и маркировку делают на ней.
Аналогично вводятся в щиток и маркируются все кабели.
После фиксации всех кабелей прикладывается заглушка и на ней маркером делаются отметки, на какую минимальную глубину сделать вырезы, чтобы она встала на свое место. Заглушка имеет чаще всего насеченную поверхность и обычным строительным ножом просто вырезается все лишнее.

вырезание отверстий под кабель в съемной крышке

Заглушки устанавливаются на свои места и крепятся винтами.

Готовую картину красиво и правильно введенных в щиток кабелей мы можем посмотреть на фото. Еще один плюс в копилку щитов хороших производителей.

~~электрический щит~~

Образцовая организация входа кабелей в электрический щит

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того. Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Такой нож с пяткой очень бережно снимет внешнюю оболочку с любого кабеля

Еще одним важный момент в этой операции – это повторная маркировка уже на проводах. После разделки в щитке будет такая паутина из проводов, что разобраться будет очень сложно. Поэтому эту операцию надо сделать сразу, чтобы потом не бегать с тестером по дому или квартире, матерясь и прозванивая линии. Для маркировки проводов лучше всего подойдет узкий малярный скотч, который надо будет наклеивать на участки ближе к концу и писать маркером на нем. Наверное, даже не стоит говорить о том, что вся маркировка должна делаться в строгом соответствии со схемой.

При прокладке электропроводки всегда рекомендуется при вводе в щит оставлять такую длину, которая бы в два раза превышала его высоту. То есть завели кабель в щит, протянули через него и от границы отмерили еще раз его высоту. С первого взгляда такой подход может показаться избыточным и возникает желание перед разделкой отсечь кусок кабеля. Этого делать ни в коем случае нельзя! Провода в щите не идут к месту назначения по кратчайшей траектории, а «двигаются» согласно определенным правилам. Если останутся обрезки – это не беда. Гораздо страшнее, когда провода не хватает и приходится его натягивать, вести не так как все или вообще наращивать.

Итак, как правильно разделать кабели?

В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

Процесс снятия оболочки с кабеля NYM

Не доходя несколько миллиметров до маркировки на вводе, нож выводится из-под оболочки.
Начиная с торца, оболочка отделяется от жил до места окончания реза и там подрезается острой кромкой ножа.
Отрезаются полоски малярного скотча и обертываются вокруг проводов в 5—10 см от их конца. На этих полосках маркером пишется номер линии.
Все операции повторяются для всех кабелей

В итоге общая картина после разделки должна выглядеть примерно так.

Разделанные и временно промаркированные кабели в электрическом щите

Защита внутренностей электрического щита от ремонтно-отделочных работ

Все знают, какими пыльными и грязными являются отделочные работы и, разумеется, электрический щит надо обязательно защитить. Поэтому мы и призываем монтировать оборудование в щит только тогда, когда все уже будет завершено. Обидно будет, когда в щиток попадет либо шпаклевка, либо краска и испортит модульные устройства, которых в хорошем щитке на не одну сотню долларов. Даже если не попадет, то повышенная влажность, присутствующая неизбежно при шпаклевке, покраске и поклейке обоев тоже может плохо повлиять на точные и тонкие приборы.

Для защиты внутреннего пространства щитка необходимо:

Концы проводов, относящихся к кабелю ввода, надежно заизолировать колпачками или двумя слоями изоленты. Береженного Бог бережет.
Если со щитка еще не сняты дверцы, рамки и другое, то их необходимо снять.
Все разделанные провода аккуратно уложить внутрь щитка. Последовательно слева-направо, в направлении по часовой или против часовой стрелки. При этом надо избегать резких изгибов.
Из куска плотного картона сделать крышку, которая плотно закроет внутренности щитка, подогнать ее и обклеить по периметру малярным скотчем. Опять в пользу именитых производителей желаем сказать, что в комплектах их щитков уже есть такие крышки.

Внутренности щитка защищены картонной крышкой

И пока идут все отделочные работы можно не спеша приступить к сборке внутренностей электрического щита.

Предварительная сборка электрощита на рамке

Интернет пестрит фотографиями и статьями о том, как довольные электрики собирают электрические щиты уже установленные на свои штатные места. Расставляют модульное оборудование и делают коммутацию между ним проводом ПВ1 немаленького сечения в 4—6 мм². И происходит все это на штатной высоте для щитка высоте в 1,5—1,7 метра. А вокруг могут ходить штукатуры, шпаклевщики, маляры. Хотелось бы посмотреть на лицо довольного электрика после 2—3 часов работы. Картина не будет такой радужной. Поэтому, если уважаемым читателям какой-то источник говорит, что монтировать электрические щиты легко, то не стоит им верить! Это на самом деле трудно даже специалистам. Но, главное, что это возможно.

Поэтому мы еще раз даем совет, пусть даже повторимся с ним. Покупать надо только хорошие, пусть более дорогие, электрические щиты. Все модульное оборудование, и соединения между ним монтировать только в чистом помещении и на столе. Опыт, полученный при этом, очень поможет в дальнейшем подключить все линии к уже смонтированному на своем месте щитку.

Какой будет нужен инструмент?

Варианты компоновки модульных устройств в электрическом щите

У одной и той же схемы электрического щита может существовать множество ее реализаций. Каждый электрик имеет свои предпочтения в этом вопросе, и здесь нет ни правых, ни виноватых, каждый подход имеет право на жизнь. Перечислим два основных:

Линейная схема. Первым идет выключатель нагрузки или автомат вода, за ним по порядку, как изображено на однолинейной схеме, идут все УЗО и дифференциальные автоматы, а затем по порядку все автоматические выключатели. Такая схема используется чаще всего, она проста в реализации, так как с двухполюсного вводного автоматического выключателя проще всего раздать фазу и рабочий ноль на все УЗО и дифавтоматы при помощи двухполюсных гребенок. Недостаток этой схемы только в том, что в случае возникновения какой-либо неисправности будет трудней найти проблемную линию. Однако, это легко решается цветовой маркировкой групп – у каждой она своя.

Линейная схема компоновки УЗО и автоматических выключателей

Групповая схема. Первым традиционно идет выключатель нагрузки или автомат ввода, а за ним расставляются автоматические выключатели так, как они изображены на однолинейной схеме слева-направо. Если автоматический выключатель находится под «крылом» группового УЗО, то вначале на DIN-рейку ставится УЗО, а затем все автоматы ее группы и так далее по схеме до последней линии. Такая схема более логически п

Сборка электрощита для частного дома 380 В 15 кВт

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

плоскогубцы;
плоская и фигурная отвёртки;
обжимные клещи;
монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

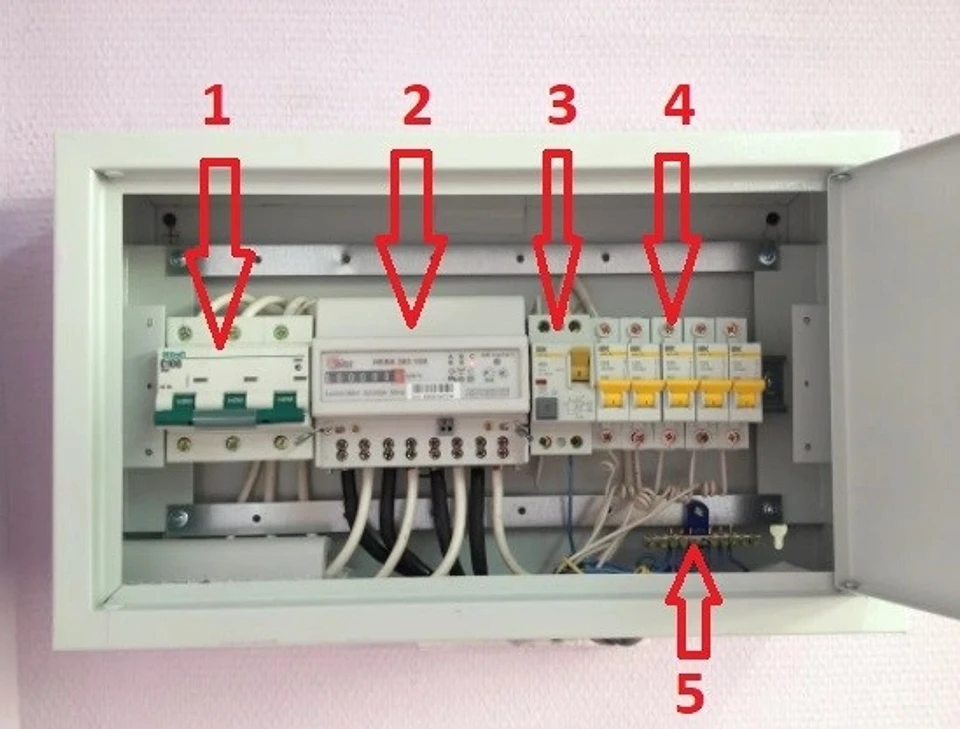

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.

Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.

Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель.
Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.

На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию. Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее.

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Видео по теме

монтаж счетчиков и автоматов на DIN-рейку

Везде, где для бытовых или промышленных нужд используется электричество, в обязательном порядке есть и электрощиты. С их помощью распределяется и контролируется напряжение на пути от источника к нагрузке. Поэтому сборка электрощитка — это то, что необходимо знать каждому электромонтеру.

Что такое электрощит

Электрическим щитом называется узел передачи и распределения электроэнергии, в состав которого входят устройства защиты, приборы учета и прочие коммутирующие и измерительные приборы. В каждом электрощите присутствуют одна или несколько входящих линий и множество отходящих.

Вводной распределительный электрощит

В промышленной и бытовой электрике распространены электрощиты 2 типов:

Щит силовой (ЩС). Предназначен для питания мощных потребителей на предприятиях и обычных, включаемых в розетку электроприборов в быту.
Щит освещения (ЩО). Используется для подключения сетей освещения.

к содержанию ↑

Разделение потребителей по группам

В электрическом щитке имеется общий вводной автоматический выключатель. От него провода расходятся по групповым автоматам, которых в трехкомнатной квартире бывает до нескольких десятков.

Групповые автоматические выключатели предназначены для разделения потребителей на отдельные, независимые цепи. Например, через автомат QF3 подключаются розетки в гостиной. От QF4 — ванная комната. А QF5 — освещение квартиры. Для частного дома подобным образом может выполняться отдельная защита цепей освещения на улице или в гараже.

Разделение потребителей по группам позволяет сделать защиту квартиры селективной. Если в розетке гостиной произошло короткое замыкание, отключатся только электроприборы в этой комнате. Освещение и напряжение в розетках других комнат останутся нетронутыми.

к содержанию ↑

Схема электрощита

Для сборки, наладки и дальнейшей эксплуатации щита необходимо составить принципиальную электрическую схему (ПЭС). По правилам она должна присутствовать на внутренней стороне дверцы электрощита. На схеме указываются следующие элементы:

типы, количество и порядковые номера устройств защиты и счетчиков электроэнергии;
провода и как они подключаются и взаимодействуют между собой;
номинальные токи каждого защитного устройства;
подключение шин заземления, если таковые имеются.

Схема электрического щита для квартирык содержанию ↑

Разновидности электрических щитов

Размеры щита принципиально зависят от количества потребителей электроэнергии, которые от него питаются. Стандартные щиты в доме обычно маленькие. Их наибольшая сторона не превышает 50-60 см (речь о современных щитах типа IEK). Промышленные же щиты бывают высотой с человека и шириной в несколько метров.

Металлический корпус IEK

Существуют отличия и с точки зрения монтажа. Щиты для наружной установки крепятся на стены с помощью дюбелей. Они выпирают от поверхности на 10-20 см. Но существуют и щитки для внутренней установки. Они замуровываются в стены так, чтобы снаружи была только их дверца. В обоих случаях содержимое щитов обязательно должно быть доступно для ремонтного персонала. Как правило, дверца запирается на ключ, идущий в комплекте со щитом.

к содержанию ↑

Щитовое оборудование

Щиты передачи и распределения электроэнергии выполняют множество задач. Защита проводки от перегрузок по току, учет электроэнергии, коммутация потребителей по времени — это лишь малая часть функций, под которые проектируются щитки. Поэтому не менее разнообразно и их содержимое.

Приборы учета электроэнергии

Присутствует в каждом квартирном щите и в некоторых распределительных устройствах подстанций. Счетчик предназначен для учета количества электроэнергии, которое потратил потребитель.

У бытового счетчика на 220 В имеется 4 контакта для проводов. Если подключать пошагово слева направо, то их назначение таково:

Lin. Вход питающей фазы вводного кабеля.
Lout. Выход фазы на потребителя.
Nin. Вход нулевого провода.
Lout. Выход нулевого провода на потребителя.

Для установки трехфазного счетчика понадобится подсоединить 8 проводов. Они подключаются с учетом назначения выводов прибора, которое описано в технической документации.

к содержанию ↑

Автоматические выключатели

Устанавливаются на вводе перед счетчиком в каждом бытовом электрощите. Не реже встречаются в промышленных щитах управления. Автоматические выключатели — это самое распространенное устройство защиты от КЗ и перегрузок по току.

На вводе в квартиру устанавливается щит с автоматами на 2 полюса. На отдельные групповые потребители — однополюсные. Также существуют устройства на 3 и 4 полюса.

Задача автоматов состоит в том, чтобы обесточить линию, если в ней произошло короткое замыкание или перегрузка. При КЗ с большими токами, в десятки раз превышающими номинал автомата, он выключается мгновенно. При небольших перегрузках в 1-2 In, автомат сработает через некоторое время.

Модульные автоматы General Electric

Дополнительная информация. Номинальный ток и ток срабатывания автоматического выключателя — это разные вещи. Под номинальным подразумевается тот ток, при котором устройство остается включенным бесконечно продолжительное время. Например, для автомата C16 — это 16 А. Ток срабатывания всегда больше номинального.

к содержанию ↑

Дифференциальные автоматы и УЗО

Также используются в квартирных щитах, но встречаются гораздо реже. УЗО и дифавтоматы, как правило, монтируются в новостройках и при модернизации старых электрических сетей.

УЗО применяется для защиты человека от удара электрическим током. Электронная начинка данного защитного устройства способна понять, что кто-то коснулся провода под напряжением, и мгновенно отключить опасный потенциал. Отдельно выделяют противопожарные УЗО. Они защищают проводку от возгорания, но работают по аналогичному принципу.

Дифавтомат — это комбинированное устройство. Оно объединяет в одном корпусе функционал автоматического выключателя и устройства защитного отключения.

к содержанию ↑

Реле контроля напряжения

Относится к классу устройств защиты. Реле контроля предохраняет потребителя от чрезмерных просадок или скачков напряжения, которые способны повредить дорогостоящую бытовую электронику. РКН особенно актуально для небольших городов или удаленных населенных пунктов, где напряжение непредсказуемым образом способно гулять в самых широких пределах.

В электрическом щитке это устройство устанавливается после вводного автомата и прибора учета. Если вольтаж выходит за допустимые пределы, оно отключает питающий фазный провод. Реле контроля напряжения имеет настройку рабочего диапазона. То есть, возможно самостоятельно указать, при каком напряжении в сети квартира подключена, а при каком отключается.

к содержанию ↑

Заземляющая и нулевая шина

Нулевая и заземляющая шины применяются для удобства монтажа и наглядности схемы щита в собранном виде. Использование этих элементов является требованием ПУЭ. Поэтому они предусмотрены в большинстве современных электрощитов.

Заземляющая шина подключается к контуру заземления здания. На схеме она обозначается латинскими буквами PE. А непосредственно в щите к заземляющей шине подключаются провода желто-зеленого цвета. В домах со старой проводкой PE шина может отсутствовать.

Нулевая шина электрически соединена с нулевой жилой вводного кабеля и нейтралью трансформаторной подстанции. Она необходима для работы бытовых однофазных электроприборов. На схеме обозначается буквой N. А в щите к ней подсоединяются провода голубого или черного (реже) цвета.

Важно! Если прикоснуться к нулевой шине, то током не ударит (не проверять). Однако, работая с ней, необходимо соблюдать особую осторожность. Если отключить от N шины приходящий на нее общий нулевой провод, то по квартирам, питаемым от щита, пойдет напряжение до 380 В. При этом у некоторых жильцов с большой вероятностью сгорит часть дорогой бытовой техники. А вина ляжет на человека, по ошибке откинувшего общий ноль.

к содержанию ↑

Гребенчатая шина

Предназначена для быстрой, простой и интуитивно понятной сборки электрощита. Гребенчатая шина — это, по сути, перемычка. Она устанавливается в горизонтальные ряды автоматических выключателей для их одновременного подключения.

Если имеется 10 стоящих в ряд автоматов, и на каждый необходимо подать фазный провод, то достаточно 1 гребенки. Раньше для этого приходилось своими руками изготавливать специальные перемычки.

Шина-гребенка RX Legrand

Гребенчатая шина изготавливается из меди. По желанию ее можно самому подрезать до нужных размеров или удалить кусачками лишние выводы (зубы). Снаружи гребенка изолируется слоем пластика, что делает ее намного безопаснее устаревших перемычек.

к содержанию ↑

Клеммные колодки

Встречаются в сложных устройствах, где применяются десятки и более элементов (автоматов, реле). Клеммники наиболее распространены в слаботочном оборудовании. Они также упрощают монтаж и понимание схемы. С их помощью возможно оперативно отключить или подключить тот или иной элемент электрического щита.

Некоторые клеммники выпускаются в сборном виде. При необходимости их можно наращивать как конструктор до желаемого размера. Поэтому они никогда не будут занимать лишнего места в щите.

к содержанию ↑

Лотки под провода

Характерны для больших щитов со сложным оборудованием. Лотки используются для компактной прокладки проводов. По конструкции и назначению они похожи на кабельные каналы. У лотков имеется полость для проводов и крышка на защелке.

Отличия между кабельными каналами и лотками заключается в отверстиях в боковых стенках. У обычных кабель-каналов их нет. У лотков — есть. Отверстия предназначены для вывода и ввода дополнительных проводов.

к содержанию ↑

Прочие устройства

Под прочим оборудованием подразумеваются устройства, которые присутствуют не в каждом щитке. Однако без них невозможна работа некоторых электрических систем. Условно эти приборы подразделяются на 5 категорий:

Коммутирующие устройства (реле, магнитные пускатели, контакторы, разъединители). Предназначены для механического включения и отключения электрических цепей.
Устройства защиты. Помимо перечисленных автоматов и УЗО, к этой категории относятся всевозможные реле тока и напряжения, мощные плавкие вставки и слаботочные предохранители.
Частотные приводы. Устанавливаются в щиты конвейеров, лифтового и прочего оборудования, где необходимо управлять скоростью вращения двигателей.
Индикация и сигнализация. Различные индикаторные лампы, выводимые на двери, электрощита, звуковые сигнализации, сирены, мигалки.
Устройства для взаимодействия с другим оборудованием посредством цифровых и аналоговых каналов связи. Например, преобразователи интерфейса RS-485 в USB, различные блоки расширения. Нужны для работы щитового оборудования с программами на ПК и различными портативными приборами для диагностики.

Преобразователь USB-RS485 на DIN-рейкук содержанию ↑

Расчет размеров щита и длины DIN-рейки

С приходом глобализации производители электрооборудования были вынуждены стандартизировать габариты выпускаемой продукции. Все автоматы, УЗО и модульные устройства имеют унифицированные размеры.

Такой подход позволяет на стадии разработки щита легко рассчитать его размеры. К примеру, стандартный автоматический выключатель имеет ширину 17,5 мм. Если по схеме в нижней части щита необходимо поставить 10 групповых автоматов, то под них следует оставить DIN-рейку шириной 175 мм (17,5х10).

Двухполюсные автоматы и УЗО имеют в 2 раза больший размер равный 35 мм. Трехполюсные устройства обладают шириной 52,5 мм (17,5х3). А четырехполюсные, соответственно, 70 мм.

Существуют и более крупные модульные устройства. Их размер так же кратен ширине 1 модуля, то есть 17,5 мм. Например, счетчики электроэнергии. Их ширина составляет 6-8 стандартных модулей (105-140 мм).

к содержанию ↑

Сборка электрического щитка

Опытные электромонтеры собирают электрощиты аккуратнее и быстрее новичков. Для сборщика со стажем характерна плотность монтажа проводки, прямые углы и наглядность полученной схемы. Качественная сборка требует практических и теоретических знаний, умения пользоваться оборудованием. Поэтому важно понимать, как выполняется сборка распределительного щита.

DIN-рейки

DIN-рейки представляют собой металлический профиль, предназначенный для быстрого и удобного монтажа модульных устройств, обычно автоматов или УЗО. Рейка выполнена из железа. При необходимости ее можно укоротить до нужного размера болгаркой.

Рейка крепится в щит саморезами. Ее длина подбирается исходя из количества и ширины устройств, которые на нее необходимо установить. Однако лучше оставить некоторый запас по размеру, и взять DIN-рейку на 5-10 см больше. Такое решение пригодится при будущей модернизации щита или добавлении новых устройств. Например, дополнительных групповых автоматических выключателей.

к содержанию ↑

Установка и подключение модульных устройств

Автоматы, УЗО и прочее оборудование устанавливается в щит при помощи DIN-реек. Для этого на каждом из приборов в их задней части предусмотрена защелка.

Для установки модульного устройства необходимо зацепить его на DIN рейку. В верхней части прибора имеется специальный «зуб». В нижней — защелка. Модульное устройство цепляется (вешается) на верхний зуб. Затем на нижнюю часть оказывается небольшое усилие рукой до характерного щелчка. Здесь важно понимать, где у монтируемого устройства верх, а где низ.

Для демонтажа потребуется отвертка. С ее помощью нужно оттянуть нижний зуб монтажного ушка. Его можно найти на задней части любого современного автоматического выключателя.

Подключение модульных устройств обычно выполняется с помощью винтовых клемм. Немного реже в слаботочном оборудовании используются зажимы типа WAGO, в которые достаточно вставить оконцованную гильзой жилу провода.

к содержанию ↑

Кабельный ввод для щита

Если щиту предстоит работать в квартире, то достаточно ввести провода через одно из его отверстий. Важно проконтролировать, чтобы изоляция проводки не перетиралась о металлические края отверстия, которые должны быть гладкими и без металлических заусенцев.

Если условия эксплуатации щитка более тяжелые (пыль, капли воды), то необходимо позаботиться о герметичности входных и выходных кабелей. Для этого применяются герметичные вводы. Они бывают с минимальной базовой защитой. Такие вводы дешевые и предохраняют щитовое оборудование от попадания крупной пыли. Но есть и более дорогие модели, которые способны обеспечить полную герметичность места ввода провода и обезопасить щитовые приборы от прямых струй воды.

к содержанию ↑

Место для установки электрощитка

Правильная установка избавит обслуживающий персонал от множества проблем в будущем. Поэтому при выборе места для монтажа следует руководствоваться рядом простых правил:

Электрощит выполняется доступным, его дверь должна легко и беспрепятственно открываться квалифицированным персоналом. Поможет при срочных аварийных переключениях или ремонте.
Щит нельзя располагать в местах, где возможно подтопление. Никакой герметичный ввод не спасет внутренности щитка от длительного пребывания под водой. Касается это и дач с весенними паводками.
Если щит негерметичный, то его допустимо устанавливать только в сухих помещениях. Дождь и влага из воздуха способны проникнуть внутрь и привести к коррозии.
Следует избегать горючих и взрывоопасных паров, а также мучной или древесной пыли. Контакторы, магнитные пускатели и реле, устанавливаемые в щиты, во время работы способны искрить. Этот фактор способен привести к возгоранию или взрыву.

Дополнительная информация. По правилам на дверце электрического щита располагается предупреждающий знак типа «молния». Он выполнен в виде пиктограммы с черным зигзагом в желтом треугольнике. Для бытовых щитов знак выпускается в виде наклейки. Его назначение заключается в том, чтобы предостеречь детей и неподготовленных людей от поражения электрическим током. Не стоит пренебрегать установкой этого знака.

к содержанию ↑

Снятие изоляции с кабелей

Если проводов мало, для снятия изоляции можно воспользоваться любым острым ножом, хоть кухонным или канцелярским. Здесь важно надрезать только изолирующий слой и не повредить токоведущие жилы. Данный навык приходит с опытом.

Если проводки много, то рациональнее купить специализированный нож для разделки кабелей. Он позволяет выполнять электромонтажные работы быстрее и качественнее, с меньшими затратами физической силы и рисками получить травму (порезаться).

к содержанию ↑

Подключение групповых потребителей

Для наглядности и удобства подключения отдельных потребителей их принято разделять по группам. Такой подход позволяет собрать горизонтальную линейку из дифавтоматов. Обычно она располагается в нижней части щита. Каждый автомат помечается отдельной биркой, указывающей на его назначение. Например, «свет в гостиной» или «стиральная машина».

Бирки пишутся рукой на небольших листах бумаги или приобретаются в электротехническом магазине. Второй вариант удобнее, так как магазинная бирка для электрического щита имеет клейкий слой и проще крепится рядом с соответствующим автоматом. Независимо от способа обозначения, важно позаботиться, чтобы указанные надписи были читаемыми для других людей.

к содержанию ↑

Частые ошибки при монтаже

Ошибки при монтаже электрощита способны привести к возгоранию или некорректной работе. Чтобы самостоятельно собрать электрощиток, необходимо ознакомиться с основными требованиями по установке подобного оборудования.

Гибкие многопроволочные провода зажимаются в клеммы через наконечники (гильзы). Особенно это касается винтовых соединителей. При сильной затяжке болта клеммника, он передавливает тонкие проволоки провода. Поэтому они ломаются, но внешне проблема остается незаметной.
Перед подключением провода к клеммнику с него снимается изоляция. Длина зачищаемого слоя зависит от глубины клеммника. Необходимо проконтролировать, что в механизм зажима попала только оголенная токоведущая жила без изоляции.
Нельзя подключать различные по сечению жилы к одному контакту автомата. По мере затяжки винта сначала зажмется толстый провод, а тонкий останется незафиксированным. При нарушении этого правила с мощными потребителями искрящий и греющийся контакт гарантирован.
Нежелательно использовать монолитную проводку в щитах, где возможны механические вибрации. Постоянная тряска со временем надломит токоведущую жилу. Особенно проблема характерна для алюминиевой проводки.
Концы проводов, автоматы, счетчики и любые другие устройства в щите в обязательном порядке маркируются. Не факт, что через 10 лет щит будете обслуживать именно вы. Поэтому важно все подписать, чтобы пришедшие для ремонта монтажники понимали, что куда идет и как устроено. Также стоит помнить про цветовую маркировку проводов и схему на дверце.

Выдержка из ПУЭ. «Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах» (ПУЭ-7 п.1.1.29).

к содержанию ↑

Обслуживание электрических щитов

Даже правильно собранный и допущенный к эксплуатации электрический щит нуждается в техническом обслуживании. Периодичность данных мер определяется исходя из условий эксплуатации, требований к бесперебойной работе и сложности оборудования.

К основным мероприятиям по обслуживанию щита относятся следующее:

Как установить и собрать электрощит в квартире

Самостоятельно смонтировать распределительную коробку

Важность распределительной коробки в квартире в электрической системе дома чрезвычайно высока. Электропроводка не может эффективно и исправно функционировать без правильного распределения электроэнергии потребителей, пожарная и электробезопасность будет сведена к минимуму при наличии необходимых элементов безопасности. Конечно будет лучше, если прокладкой проводов и установкой оборудования займутся специалисты, но изучив вопрос (в этом вам поможет данная статья) вы сможете смонтировать распределительную коробку своими руками без особых усилий. и обошлось, собрав простую схемотехнику.Главное понимать, какие схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрическую нагрузку, как правильно и равномерно.

Общие вопросы по электрическим щитам

На данный момент существует два типа электрических панелей. Первый — старый и уходящий в небытие — щит с предохранителями (или пробками), которые были одноразовыми, и их нужно было откручивать для замены, и современные устройства, оснащенные системами пакетной коммутации (пушками).Конечно, лучше использовать современные технологии, потому что они превосходят устаревшие системы по надежности, безопасности и долговечности, да и занимают меньше места, но их нельзя отремонтировать. В магазинах можно купить плиты как уже со встороенными выключателями, так и пустую «коробку», и придется устанавливать необходимое оборудование.

Электрощит в квартире, схема электроснабжения которого может варьироваться, а количество потребителей и их мощность со временем могут расти, необходимо подбирать дополнительные места под выключатели.

Вводный автомат

, обычно способный одновременно отключать и «фазу», и «ноль», следует выбирать исходя из общей загрузки квартиры. Величина тока и его защитные характеристики выше, чем у вспомогательных машин. Обычно для двух- и трехкомнатных квартир подходит автомат на 32-40 ампер (порядка 7 кВт), если нагрузка меньше, автомат может принимать 25 или 16 ампер.

Что касается вспомогательных машин, установленных на «фазу», то они необходимы для защиты отдельных помещений или устройств.Специалисты советуют ставить на каждого потребителя машину, мощность которой превышает 1,5 кВт (нагревательные баки, стиральные машины и т. Д.). Таблица примерных электрических нагрузок расположена ниже.

Таблица 1 — примерная мощность бытовых приборов.

электроприбор	Мощность, Вт
Телевидение	140
Освещение	500
Компьютер	500
микроволновая печь	800
Шайба	2600
Электрочайник	1300
Котел	1900
Пылесос	650
Утюг	1600
Холодильник	300

УЗО (выключатель) — чрезвычайно полезное устройство, если нужно в разы поднять уровень электрозащиты.Реагирует на малейшие токи и напряжения утечки, мгновенно обесточивая цепь. При наличии в доме санузлов и детских комнат, оборудованных электроприборами, выбор УЗО будет играть особо важную роль.

распределительное устройство УЗО

Монтажное и экранирующее устройство

Откидной электрический корпус или abb legrand бывает двух видов:

Закрытый (Встраиваемый в стену).
Открытый (экран крепится непосредственно к вертикальной поверхности).

Выбор типа установки в основном зависит от типа проводки — если установка с открытой проводкой является идеальной поверхностью — экран — экран не требует специальных учебных мест, крепление к стене обычными дюбелями, гвоздями или шурупами » саморезы »(все зависит от материала стены).

Если проводка скрытого типа (т.е. встроена в стену), лучшим вариантом является установка встроенного экрана. Тут все сложнее, ведь придется клюнуть стену. Главное, не забудьте убедиться, что это позволяет установить толщину стеновой панели. Создав нишу, ее смазывают крепежным раствором из гипса или алебастра, и в короб встраивают «коробку». Удобнее использовать пластиковый щиток. В верхней части обязательно должен находиться вводный автомат, который находится под прилавком.Крепится саморезами. Монтаж счетчика производится после завершения электромонтажных работ. Это связано с свинцовой пломбой.

Монтаж распределительного щита необходимо производить на твердой поверхности — в месте, где до него было легко добраться и обслужить.

По правилам устройства щита ставится в стороне от газо- и водопровода. Он должен располагаться на ровной поверхности стены с максимальным уклоном 1,5 градуса на высоте 1,5 метра от пола.Если вы не можете расположить счетчик вдали от мест потенциального повреждения, его можно поставить в шкаф, оборудованный смотровым окном. Крепление проводов возможно при помощи бинтовой трикотажной ткани.

Для электромонтажа на чердаке необходимо оставлять провод небольшой длины, так как не допускается скручивание провода в пролете. Если вы делаете электропроводку на чердаке, кабель укладывают в металлическую трубку с заземлением.

Что касается материалов, из которых изготавливаются экраны, это может быть как металл, так и термостойкий пластик.Второй вариант удобнее в сборке и эксплуатации, безопаснее и привлекателен внешним видом.

Итак, при установке сам короб был разобран, теперь давайте посмотрим, как устроена электрическая плата.

В принципе, все электрические схемы однотипны, но есть ключевые факторы, по которым они собираются, это включает:

количество потребителей электроэнергии;
суммарная потребляемая мощность электрической энергии;
мощности каждого пользователя;
место электромонтажа;
количество фаз;
наличие заземляющего проводника;
узел доступности электрической энергии.

Напряжение подается на открывающий автомат (лучше, если биполярный) и поступает на однофазный узел учета электроэнергии, где поступает на УЗО. Далее идет прямое и разделение фазового распределения нагрузок с помощью автоматических выключателей и других УЗО. Например, станки будут отдельно для освещения, на розетке и мощных потребителей.

Коробка коммутационная аппаратура с трехфазной системой электроснабжения аналогична, только автомат размыкания, УЗО и трехфазный счетчик электроэнергии будут, а вся система будет больше как по размерам, так и по количеству автоматов и соединительных проводов .

Начинаем внутренний монтаж

Теперь посмотрим, как собрать электрический щит. Прежде всего, в щитке с помощью винтов на DIN-рейке. Потому что это металлическая пластина, к которой позже будут крепиться все коммутационные устройства. Для создания нужной длины можно легко выпилить ножовку.

В дополнение к DIN-рейкам, установленным на клеммных колодках кожуха экрана (разные распределительные шины). Их роль заключается в подключении нулевого проводника. Если в квартире или старом доме и вся система выполняется только фаза (3 фазы) и работает на ноль (выполняется провод синего цвета), то только одна клеммная колодка.Если система спроектирована по правилам, и есть дополнительный желто-зеленый провод (Защитный ноль или земля), необходимо поставить другую шину. На данный момент коммерчески доступны шины, конструкция которых позволяет монтировать их на DIN-рейку, как машины.

После монтажа DIN-рейки приступаем к креплению автоматических выключателей. Современный дизайн позволит очень быстро, достаточно на верхней стороне плоской отвертки задержать защелкивающееся устройство автомата, поставить автомат на DIN-рейку и вынуть отвертку.Удаление проводится аналогично.

Инструкция по сборке

Далее идет пошаговое описание, как построить однофазный электрический щит:

Строго соблюдайте технику безопасности!
Изготавливаем необходимое количество крепления DIN-рейки к панели.
После их присоединения, схему устанавливают в соответствии с выбранным необходимым количеством автоматов, УЗО, нулевые шины. Следует помнить, что по правилам вводный автомат должен располагаться вверху слева.
Установить электросчетчик (если позволяет место). Это конкретное оборудование требует специальных знаний, поэтому лучше просто подвести к нему провод и вызвать контроллер из отдела продаж электроэнергии, который обеспечит правильное соединение и в то же время будет счетчиком действий и пломб.
Подключение вводной машины. Было бы лучше, если бы фаза суммировалась до минимума. В дальнейшем это упростит задачу при установке перемычек между пушками.
Комбинируйте все машины и специальные перемычки УЗО.Возникает вопрос: «Как построить электрический щит?» На этот момент стоит обратить внимание.

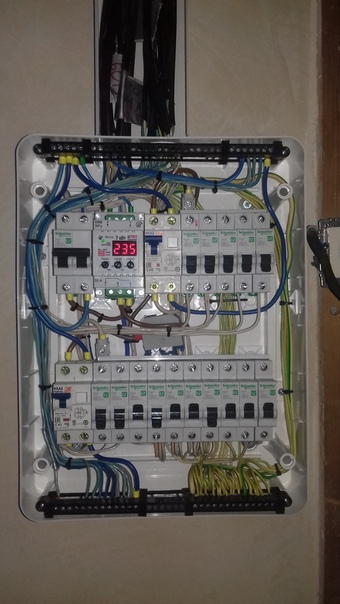

Сборка распределительного щита

Состав можно производить тремя способами:

С медными многопроволочными жилами с наконечниками втулки типа НШВИ.
Самостоятельно изготавливаю перемычки П-образной формы из медной проволоки.
Используя специальные изолированные стержни, называемые гребнями. Эта шина удобна в установке и не занимает много места, плюс в несколько раз уменьшает количество соединительных проводов.

Следующие действия:

После того, как вы выполнили все необходимые шаги для сборки электрического щита, переходите к обрезке и подключению проводов.
С перегородками все просто — счистите ножом лишнюю изоляцию.
после снятия желательно припаять оголенные концы или снабдить специальной опрессовкой, которую тоже лучше припаять.
Делаем провода подключения к машинам — клеммы нужно хорошо затянуть отверткой, слабый контакт впоследствии приведет к разрушению тепла и токоведущих частей.
Заземляющий провод всегда проходит мимо машины прямо к шине заземления.
Нулевой провод подключен к нейтральной шине. Если используется защита обычная машина (кроме индукционной) — ноль идет напрямую, если защита сделана УЗО — ноль проходит на подключенную линию.

Что еще нужно знать?

Установка распределительной коробки и сборка — это не только умение собрать по правильной схеме. Также нужно знать некоторые нюансы, чтобы в дальнейшем не жалеть о потраченном времени и силах.

На покупке платы ни в коем случае не сэкономишь! Дешевизна щита явно свидетельствует о некачественных материалах, из которых он изготовлен. Дешевый пластик со временем желтеет и становится хрупким. Огнестойкость также может быть низкой.
Купить лучшие модули щита резерва. Он должен уметь сильно маневрировать.
Вы должны подписать установленные машины! Через какое-то время вы уже не можете вспомнить, какая машина используется для. Часто в комплекте с электрощитом идет клейкая бумага, служащая именно для этой цели.
Спустя полгода, после сборки, необходимо протянуть контакты.
Периодически проверяйте УЗО нажатием соответствующей кнопки.
Лучше покупать оборудование известных брендов. Такие рекламные щиты подготовлены для простой, качественной и безопасной прокладки кабелей и установки устройств безопасности. Например, сборка электрического щита Legrand или Abb, занимает меньше времени за счет наличия необходимых комплектующих.
Для удобства у нас есть разводка по обе стороны от шины.Заземление — снизу, ноль — сверху.
Если в доме есть дети, нужно купить щит с замком или оборудовать его.

Следует помнить, что производить сборку и установку электрощита Legrand, ABB или оборудования другой компании необходимо строго на отключенных линиях электропередач, предварительно проверив напряжение.

Для подключения собранной панели к действующей системе необходимо привлечь сотрудников заинтересованных организаций.К многоквартирным домам относятся представители кондоминиумов или ЖЭК.

В конце концов, после всего процесса сборки и подключения, необходимо закрыть или закрепить крышку, чтобы проверить вашу работу, подав напряжение на проводящую часть вашего экрана.

Схема монтажа с тремя фазами ввода Схема однофазного подключения Схема подключения квартиры

Специально для выездного ремонта квартиры своими руками.

Проектирование и строительство электрической панели. Часть 3: Схема и установка внутреннего и внешнего оборудования.

Распределение энергии и управление

Гаэль Габар | 3 января 2017 | 11192 просмотра Проектирование и сборка электрической панели. Часть 3: Схема и установка внутреннего и внешнего оборудования. электронная почта 1513 63 Твитнуть
Когда вы смотрите на панель, собираемую в вашем магазине, станьте клиентом и задайте несколько важных вопросов о внутреннем и внешнем оборудовании.Очевидно, что есть определенные технические вопросы, которые необходимо решить, например, выбор автоматического выключателя, но есть также качество всей реализации. Эти точки не соответствуют определению, но могут произвести впечатление на покупателя.
Если смотреть на переднюю часть корпуса, какое впечатление он производит функционально и визуально?
Все ли устройства, проникающие внутрь корпуса, имеют степень защиты IP, соответствующую требованиям для всей системы?
Таблички, кнопки и индикаторы расположены равномерно?
Размещены ли поворотные переключатели там, где с ними легко работать?
Если есть сенсорная панель, правильно ли она расположена и установлена прямо?
Удерживают ли устройства на двери максимально допустимый вес и избегают ли конфликтов с нормальной работой?
Целостна ли краска или металлическое покрытие, нет ли деформаций и царапин?
Устройства расположены в соответствии с разумной эргономической концепцией?
Внутреннее устройство также имеет значение
Техник, заглянувший внутрь, сформирует мнение о вашей работе на основе внешнего вида.Загляните в шкаф (см. Рисунок 1) и решите, какое впечатление он производит:
Рис. 1. По возможности устройства следует размещать в столбце сверху вниз от наиболее мощного до наименее мощного.
Правильно ли установлены стойки и направляющие, прямо и ровно? Кабели аккуратно уложены и связаны?
Отделены ли чувствительные кабели связи от силовых кабелей и других источников EMI (электромагнитных помех)?
Соответствует ли размер кабельного канала размеру и количеству проводов?
Вся металлическая стружка от сверления и пыли от шлифовальных станков удалена?
Соответствует ли поток компонентов стандартным методам и логической схеме, чтобы потоки мощности можно было легко отслеживать визуально?
Функция важна, но внешний вид оставляет впечатление
Возможность создать корпус, который выглядит так же хорошо, как и работает, идентифицирует ваш магазин как профессиональное предприятие.Выбор высококачественных компонентов также говорит о том, что ваши шкафы рассчитаны на долгие годы безотказной работы. Партнерский портал компании Schneider Electric по сборке панелей предлагает множество практических ресурсов, которые помогут сделать лучший дизайн и выбор компонентов. Когда ваш магазин поставляет продукты, демонстрирующие превосходство во всех областях, покупатели будут возвращаться для дополнительных проектов. Последний пост в этом проектировании и создании электрической панели будет посвящен управлению температурой распределительного щита.
Ознакомьтесь с полным ассортиментом распределительных щитов Schneider Electric здесь.
Теги: Проектирование и создание серии электрических панелей, дизайн электрических панелей, электрические панели, корпуса, инновации на каждом уровне, производители панелей
Как выбрать распределительный щит низкого напряжения
В этой серии публикаций представлено то, что авторы считают правильным способом выбора распределительного щита низкого напряжения (ED).
Мы будем ссылаться только на панели LV ED для малых и средних зданий без критических применений.Когда мы говорим «некритические приложения», мы имеем в виду приложения, в которых повреждение в результате отключения электричества не столь критично, чтобы повлечь за собой какие-либо несчастные случаи — например, в больницах — или чрезвычайно высокий финансовый ущерб — например, в центрах обработки данных, — для которых потребуются самые высокие уровень доступности. Примерами типов зданий, на которые мы ссылаемся, являются коммерческие здания, офисы и т.п.
Выражения «монтажная система», «распределительный щит», «корпус» и «панель» будут использоваться как синонимы.
Мы обсудим такие темы, как:
Универсальные и функциональные инсталляционные системы.
Функциональное разделение панелей низкого напряжения и их архитектура: общие принципы.
Панели НВ: правила доступа. Стратегия доступа к фазе жизненного цикла операции.
Напольные панели низкого напряжения И настенные панели низкого напряжения: внутренняя организация
…
Универсальные и функциональные монтажные системы
Как только электричество начало заменять энергию, производимую животными или паром, встал вопрос о том, как устанавливать электрические устройства.
Вначале в промышленных и коммерческих зданиях устройства устанавливались в специально отведенном помещении. Без ограждения вокруг устройств помещение само по себе служило ограждением.
Электрические устройства, установленные на стене без специального ограждения. Фотография сделана на цементном заводе, построенном в 1920-х годах и все еще работающем.
Мы могли бы назвать это помещение «универсальным корпусом», так как в нем могут быть установлены любые устройства, и любое расположение устройств возможно, потому что никаких ограничений не существует.Так родилась концепция универсального корпуса.
Электротехническая комната, рассматриваемая как ограждение, обеспечивает некоторые основные функции, которые корпус должен выполнять, такие как надежность, ограниченный доступ для электриков и т. Д.
В остальном история была определена двумя сильными тенденциями, которые проявились с самого начала электричества:
Требование безопасности
Потребность в более высокой доступности энергии
Требование безопасности привело к установке электрических устройств внутри металлического корпуса, основная функция которого заключается в предотвращении прямого контакта с цепями под напряжением.Металлический корпус может быть как напольным, так и настенным, но принципы те же.
Итак, как мы определяем универсальный корпус?
Это универсальный. Это означает, что вы можете делать с ним все, что захотите. Что в этом плохого? Ничего, кроме того, что вы каждый раз проектируете все элементы: установку и фиксацию устройств, распределение электроэнергии и прокладку проводки, и в частности тепловое исследование. Тепловое исследование должно определять правильный уровень принудительной вентиляции или кондиционирования воздуха, необходимый для каждого конкретного случая.Иногда этого недостаточно.
Во многих приложениях потребность в более высокой доступности энергии (также известная как непрерывность обслуживания) привела к разработке функциональных панелей для замены универсальных шкафов.
Что такое функциональная система установки и почему она мне подходит?
Это не универсальное устройство. Он специализируется на конкретном типе применения и, следовательно, выполняет определенные функции, такие как управление двигателем или распределение электроэнергии.Большинство проектов и исследований выполняются раз и навсегда, включая естественную вентиляцию, что исключает любую возможность ошибки. Типовые испытания гарантируют, что каждый раз достигается нужный уровень производительности.
В середине прошлого века распределение электроэнергии продолжало расти быстрыми темпами, и в то же время появились некоторые крупные региональные тенденции. Эти тенденции лежат в основе нынешних основных стандартов: ANSI Северной Америки, BS Великобритании, ГОСТ России и European IEC , которые стали наиболее распространенными во всем мире стандартами.
Требования безопасности для защиты людей от риска поражения электрическим током в сочетании с растущим спросом на доступность энергии стали первостепенными.
Необходимость быстрого выявления неисправных компонентов и их замены без отключения всей электрической панели привела к разработке функциональных панелей .
Другой способ определить функциональную панель — это сборка из функциональных единиц (FU). FU включает в себя все электрические и механические элементы, которые способствуют выполнению функции (например,г. стартер двигателя, питатель и т. д.).
Вид функциональной панели без металлического корпуса, демонстрирующий ее организацию в FU. Изображение справа показывает типичный FU (в данном случае пускатель двигателя).
Одним из преимуществ функциональной инсталляционной системы является ее удобочитаемость. Связь между устройствами, выполняющими одну и ту же функцию, очевидна на уровне FU. Это позволяет быстро идентифицировать различные компоненты и их взаимосвязь, что значительно облегчает выполнение задач по эксплуатации и техническому обслуживанию.
FU также обеспечивает безопасность оператора, обеспечивая выделенный доступ к набору нескольких электрических функций, в большинстве случаев не влияя на доступность остальной части панели.
Сегодня используются как универсальные, так и функциональные инсталляционные системы. Универсальные корпуса обычно используются для панелей управления станками. Функциональные панели обычно используются для распределения электроэнергии. Тем не менее, клиенты все больше и больше просят функциональности универсальных шкафов, что делает границу между универсальными и функциональными все менее и менее четкой.
Автор Фредерик Ватерлот и Даниэль Барстц
электрических панелей | Как они работают, техническое обслуживание и многое другое
Что такое электрическая панель?
Электрическая панель (также известная как панель выключателя) — это металлическая коробка с дверью, обычно встроенная в стену в дальнем углу вашего дома. Внутри вы найдете все выключатели вашего дома.
Вы можете включать и выключать выключатели. Они также автоматически отключаются, когда через них проходит слишком много электрического тока — вот для чего они нужны.
Внутри электрического щитка вы найдете главный автоматический выключатель, который контролирует подачу электроэнергии во всем доме. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома. Каждый выключатель должен иметь этикетку, на которой указывается контролируемая им территория дома.
В некоторых старых домах нет выключателей; вместо них есть предохранители. Если у вас есть блок предохранителей, вы не увидите никаких переключателей на электрической панели; вы увидите ввинченные предохранители.Если в вашем доме все еще используется блок предохранителей, у вас могут возникнуть трудности со страховкой или вам, возможно, придется заплатить более высокую ставку. Мы поговорим о предохранителях и страховании жилья ниже.
Электроэнергия в ваш дом поступает через внешний электрический счетчик, который направляет питание на вашу электрическую панель. Вы можете отключить эту главную подачу электроэнергии с помощью главного выключателя на вашей электрической панели. Ваш главный выключатель также сообщает вам силу тока в электросети (сила тока — это сила электрического тока).
Электроснабжение дома в Канаде составляет от 60 до 400 ампер. Большинство электротехнических кодексов требуют обслуживания не менее 100 А.
Страховщики жилья часто интересуются силой тока в вашем доме. Если оно меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет заплатить более высокую ставку.
Как найти панель
Электрические панели представляют собой металлические коробки, обычно серого цвета.Обычно они встраиваются в стену.
Электрические панели имеют двери (или, по крайней мере, должны). За дверью вы найдете набор проводов и переключателей — эти переключатели — ваши выключатели.
Электрические панели обычно находятся в удаленной части вашего дома. Подвалы, складские помещения, прачечные или гаражи — обычные места для установки электрического щита. В старых домах вам, возможно, даже придется выглянуть из дома, чтобы найти свою панель.
Если вы живете в квартире, вы обычно найдете электрическую панель рядом с входом в квартиру.
В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми помещениями. См. Раздел общих вопросов, чтобы узнать больше о субпанелях.
Как работает электрическая панель?
Автоматические выключатели срабатывают (т. Е. Отключаются) при перегрузке цепи. Это устройства безопасности, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если выключатель не сработает и не отключит питание, перегруженные цепи могут вызвать возгорание или кого-нибудь убить электрическим током.
Каждый выключатель управляет одной цепью; каждый контур обычно соответствует комнате или части дома. У энергоемких устройств, таких как электрические плиты или кондиционеры, может быть собственный выключатель.
Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если в одну цепь подключено слишком много устройств.
Существуют автоматические выключатели разных размеров в зависимости от того, сколько электроэнергии им требуется.Как и домашнее электроснабжение, индивидуальные выключатели делятся по силе тока, на которую они способны. Автоматические выключатели от 15 до 200 ампер; однако большинство из них — 15, 20 или 30 ампер.
Выключатели
также имеют номинальное напряжение; одинарный автоматический выключатель обычно выдает 120 вольт — типичное количество, необходимое для освещения, телевизора и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших электроприборов, потребляющих много энергии, таких как плита или электрическая сушилка.
Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его.В старых домах с блоками предохранителей вы не можете просто сбросить его; вам необходимо заменить весь предохранитель, если он перегорел.
Сколько стоит заменить или модернизировать электрическую панель?
Стоимость модернизации электрической панели вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов. Это для службы на 100 ампер; цена будет выше, если вам нужно будет перенастроить дом на 200+ ампер.
Единственный способ узнать стоимость — попросить электрика (или еще лучше: 3 разных электрика) дать вам подробные расценки.
Есть две причины, по которым вы захотите модернизировать электрическую панель: ваша служба не обеспечивает достаточной мощности для вашего дома или у вас есть предохранители вместо выключателей.
Если в вашем доме есть блок предохранителей или напряжение в электросети ниже 100 А, вам следует обновить его. Даже если у вас уже есть служба на 100 ампер, вам может потребоваться перейти на службу на 200 или 400 ампер, так как многие дома работают на мощности на 100 ампер.
Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить объем используемой вами услуги и сказать вам, нужно ли вам обновление или нет.
Требования к распределительной коробке автоматических выключателей с электрическим кодом
Строительные нормы и правила регулируют электрические панели. Из соображений безопасности панели должны соответствовать многим стандартным требованиям.
Строительные нормы и правила в Канаде различаются в каждой провинции и муниципалитете, но в целом они диктуют:
Высота, на которой должна находиться коробка выключателя.
Расположение блока выключателя в доме. Например, им нельзя находиться в ванной.
Доступность блока выключателя. Например, ящик не может находиться за книжной полкой, и в нем всегда должно быть свободное пространство, чтобы открыть дверцу панели.
Выключатели должны иметь четкую маркировку. Это включает их номинальную силу тока и то, какие части дома они контролируют.
Существует множество других требований технических правил для электрических блоков выключателей. Но, если вы не электрик, вам не о чем беспокоиться; Работы с распределительными коробками и электропроводкой всегда должны выполняться квалифицированным специалистом.
Что делать, если что-то пойдет не так?
Сработавший выключатель
Как упоминалось ранее, автоматический выключатель сработает при перегрузке цепи.
Например, вы используете фен, а телевизор и микроволновая печь работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к потреблению слишком большой мощности, и выключатель отключится.
Если вы сработали выключателем, вам следует сделать следующее:
Отключите питание тех элементов, которые вызвали срабатывание прерывателя.Итак, в этом случае выключите фен, телевизор и микроволновую печь.
Подойдите к распределительной коробке и откройте ее.
Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между включенным и выключенным положениями, в то время как все остальные все еще включены. Необычным является ваш сработавший выключатель.
Поверните переключатель до упора в положение «выключено», а затем обратно в положение «включено».
Теперь вы снова сможете пользоваться своими электрическими устройствами.
Просто помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, возможно, возникла другая проблема.
Недостаточная вместимость
Если у вас часто срабатывает выключатель (или несколько выключателей), это может быть проблема мощности.
Если проблемы вызывает только один прерыватель, вы можете решить их, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи.Если у вас недостаточно цепей (например, все розетки на вашей кухне находятся в одной цепи), вам может потребоваться электрик, чтобы перемонтировать ваши выключатели или добавить больше цепей.
В некоторых случаях электрик может добавить субпанели или тандемные цепи для более эффективного распределения энергопотребления.
Однако также может быть, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают автоматические выключатели или вы обнаруживаете, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю электрическую систему до 200 или 400 ампер — большая и потенциально дорогостоящая работа ( но иногда необходимая).
В краткосрочной перспективе вы можете решить проблемы с производительностью, не запуская слишком много устройств одновременно (особенно энергоемкие устройства, такие как системы HVAC, водонагреватели или пары стиральной / сушильной машины.
Коррозия
Коррозия электрических панелей или проводки вокруг них является признаком присутствия влаги. Влага и электричество — не лучшее сочетание (очевидно).
Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой — влага в воздухе может вызвать ржавчину.Просто отшлифуйте панель, загрунтуйте и покрасьте заново.
Коррозия выключателей или электропроводки гораздо серьезнее. Это может быть признаком того, что влага просачивается в вашу электрическую систему, например, из наружного счетчика. Если вы видите ржавые провода или переключатели, вызовите электрика.
Короткое замыкание
Эта ситуация немного посерьезнее.
Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрали или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повредят проводку, или когда вы подключите устройство с поврежденной схемой. Причину короткого замыкания бывает сложно найти.
Короткое замыкание должно немедленно отключить прерыватель. Если вы сбрасываете сработавший прерыватель, и он сразу же снова срабатывает, скорее всего, виновато короткое замыкание.
Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите прерыватель, контролирующий подачу питания на эту розетку. Проверьте шнур питания на наличие оплавленных участков или других повреждений.Посмотрите на розетку и проверьте, нет ли запаха гари или потемнения. Все это признаки неисправной схемы. Если вы отключите устройство от сети, и прерыватель вернется в исходное положение, скорее всего, это устройство вызвало короткое замыкание.
Если вы не можете найти конкретное устройство, которое вызывает короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимые короткие замыкания.
Замыкание на землю
Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается заземляющего провода или любого другого заземленного предмета.«Заземлен» означает, что электричество может проходить через этот объект на землю.
Замыкания на землю часто случаются, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в раковину с наполнителем. Это вызовет замыкание на землю и отключит прерыватель.
Как часто бывает в ванных комнатах, в вашей розетке может быть прерыватель цепи замыкания на землю или GFCI.
GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать выключатель).
GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.
Если вы отключили свой GFCI, отключите от него все и нажмите кнопку сброса.
Вам следует проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства.Если нет, вызовите электрика для замены GFCI.
.
Как собрать электрощиток в квартире: выбор, установка автоматов, УЗО, фото, видео

Сборка и монтаж электрического щита своими руками

Что такое электрический щит и для чего он нужен?

Принципы распределения электричества по группам

Видео: Электропроводка. Как разделить на группы

Составление схемы электрического щита

Необходимо ли УЗО в электрическом щите?

Как рассчитать количество мест в электрическом щите?

Пример расчета количества мест в электрическом щите

Как выбрать хороший электрический щит

Как выбрать модульное оборудование в электрический щит?

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Сборка и монтаж электрического щита

Монтаж корпуса электрического щита

Организация ввода кабелей в электрический щиток

Разделка кабелей внутри электрического щита

Защита внутренностей электрического щита от ремонтно-отделочных работ

Предварительная сборка электрощита на рамке

Варианты компоновки модульных устройств в электрическом щите

Сборка электрощита для частного дома 380 В 15 кВт

Из каких элементов состоит электрический щит

Какие автоматические выключатели подобрать для электрощита

Последовательность правильного монтажа электрического щита

Несколько полезных советов по сборке щита

Видео по теме

монтаж счетчиков и автоматов на DIN-рейку

Что такое электрощит

Разделение потребителей по группам

Схема электрощита

Разновидности электрических щитов

Щитовое оборудование

Приборы учета электроэнергии

Автоматические выключатели

Дифференциальные автоматы и УЗО

Реле контроля напряжения

Заземляющая и нулевая шина

Гребенчатая шина

Клеммные колодки

Лотки под провода

Прочие устройства

Расчет размеров щита и длины DIN-рейки

Сборка электрического щитка

DIN-рейки

Установка и подключение модульных устройств

Кабельный ввод для щита

Место для установки электрощитка

Снятие изоляции с кабелей

Подключение групповых потребителей

Частые ошибки при монтаже

Обслуживание электрических щитов

Как установить и собрать электрощит в квартире

Общие вопросы по электрическим щитам

Монтажное и экранирующее устройство

Начинаем внутренний монтаж

Инструкция по сборке

Что еще нужно знать?

Проектирование и строительство электрической панели. Часть 3: Схема и установка внутреннего и внешнего оборудования.

Распределение энергии и управление

Как выбрать распределительный щит низкого напряжения

электрических панелей | Как они работают, техническое обслуживание и многое другое

Что такое электрическая панель?

Как найти панель

Как работает электрическая панель?

Сколько стоит заменить или модернизировать электрическую панель?

Требования к распределительной коробке автоматических выключателей с электрическим кодом

Что делать, если что-то пойдет не так?

Сработавший выключатель

Недостаточная вместимость

Коррозия

Короткое замыкание

Замыкание на землю

Добавить комментарий Отменить ответ
