Как правильно сделать опалубку для фундамента своими руками

Абсолютно точно с инженерной точки зрения рассчитать опалубку не сможет ни один специалист: слишком много переменных объективных и субъективных факторов влияет на конструкцию.

Как правильно сделать опалубку для фундамента

Назовем лишь несколько из них.

  1. Качество пиломатериалов. В природе не существует двух полностью одинаковых досок. Прочность пиломатериалов зависит от пороков развития, количества, характера и конкретного места расположения сучков и т. д.
  2. Показатели бетона. Бетон может иметь различную консистенцию по вязкости, она зависит от пропорций и характеристик используемых во время приготовления фракций. Кроме того, нагрузки на опалубку меняются в зависимости от скорости заливки бетона, способа трамбовки и наличия арматуры.
  3. Климатические условия. При минусовых температурах доски имеют одни показатели физической прочности, летом другие. Сухие доски могут выдерживать более высокие усилия, а в дождливую их прочность понижается.

Доски для опалубки

Существуют строительные стандарты, регламентирующие максимальный прогиб опалубки. Для надземной части фундамента прогиб не должен превышать 1/400 длины, для подземной части норматив увеличен до 1/250 длины. Добиться таких значений непрофессионалам сложно. Что делать обыкновенным застройщикам? Во время создания опалубки нужно руководствоваться советами опытных строителей и своей интуицией. И помнить главное правило – любую опалубку лучше делать с явным запасом по прочности, не надеяться на «авось выдержит». Нужно помнить, что исправить нарушения линейности бетона очень сложно и дорого.

Любую опалубку лучше делать с явным запасом по прочности

Содержание материала

Виды и материалы изготовления опалубок

Во-первых, следует знать, для каких целей вам нужна опалубка. Если ее планируется использовать многократно, то следует использовать специальную ламинированную водостойкую фанеру или сбивать стандартные щиты из качественных обрезных досок.

Опалубка из ламинированной фанеры

Если опалубка разового использования, то в ход пойдут низкокачественные материалы, при определенных условиях можно пользоваться отрезками ДСП, обыкновенной клееной фанерой или даже необрезными досками. Как правило, для строительства бани можно выбирать самый дешевый вариант изготовления опалубки.

Опалубка из фанеры

Фанерная опалубка

По особенностям конструкции опалубка может быть:

Изготовление съемной опалубки под ленточный фундамент

Исходные данные: опалубка будет делаться съемного типа по всей высоте фундамента, материал изготовления – обрезные доски второго сорта толщиной 25 мм.

Доска обрезная II сорт

Одного универсального алгоритма изготовления опалубки нет, каждый мастер вносит свои изменения с учетом конкретного материала, характеристик фундамента и личных предпочтений. Мы расскажем только об одном из многих вариантов.

Схема щитов опалубки

Шаг 1. Подготовка щитов. Снимите размеры траншеи по длине и глубине. Щиты не делайте большими – будет очень трудно с ними работать, по длине они не должны превышать 3÷4 метра в зависимости от высоты. Щиты сколачивайте из обрезных досок, в качестве вертикальных стоек можно использовать те же доски или рейки. Если у вас рейки тонкие, то приколачивайте их ребром.

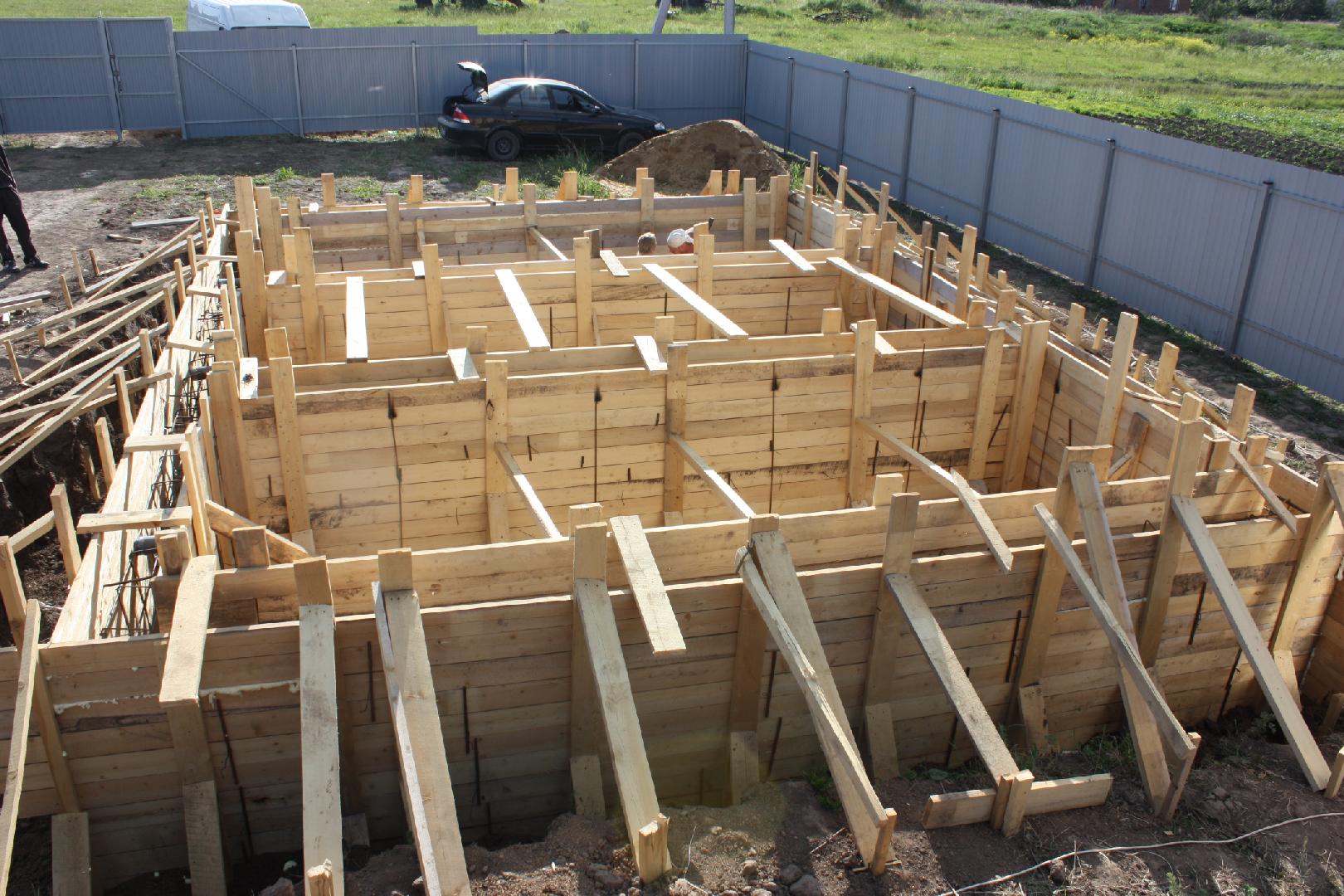

Деревянные опалубки для ленточных фундаментов

Практический совет. Никогда не пользуйтесь для сборки опалубки саморезами.

  1. Во-первых, по времени это долго и для их ввинчивания нужно иметь специальный электрический инструмент.
  2. Во-вторых, разбирать щиты на саморезах – одно мучение. Отверстия под звездочку забиваются землей или бетоном, «выковыривать» их оттуда работа очень неблагодарная и «нервная». Да и стоят саморезы значительно дороже гвоздей, а для опалубки их понадобится не один килограмм.
  3. В-третьих, ни один элемент опалубки не работает на разрыв, все имеют нагрузку только на изгиб или сжатие. Гвозди в этом случае не вытаскиваются из досок, пользуйтесь ими спокойно. Кстати, необязательно брать длинные гвозди и потом с лицевой стороны щита загибать «по метру».

Шаг 2. Установка опалубки.

Осторожно опустите щиты в траншею. Заготовьте колышки для вбивания в землю и угловые подпорки. В нашем случае подпорки нужно делать с двух сторон примерно через каждые 50÷70 см.

Вбиваем клинья на нужную глубину

Чтобы нижняя часть щитов не двигалась во время крепления, зафиксируйте ее небольшими колышками или вставьте между противоположными щитами распорки соответствующей длины. Вынимать потом их не нужно, пусть остаются в бетоне.

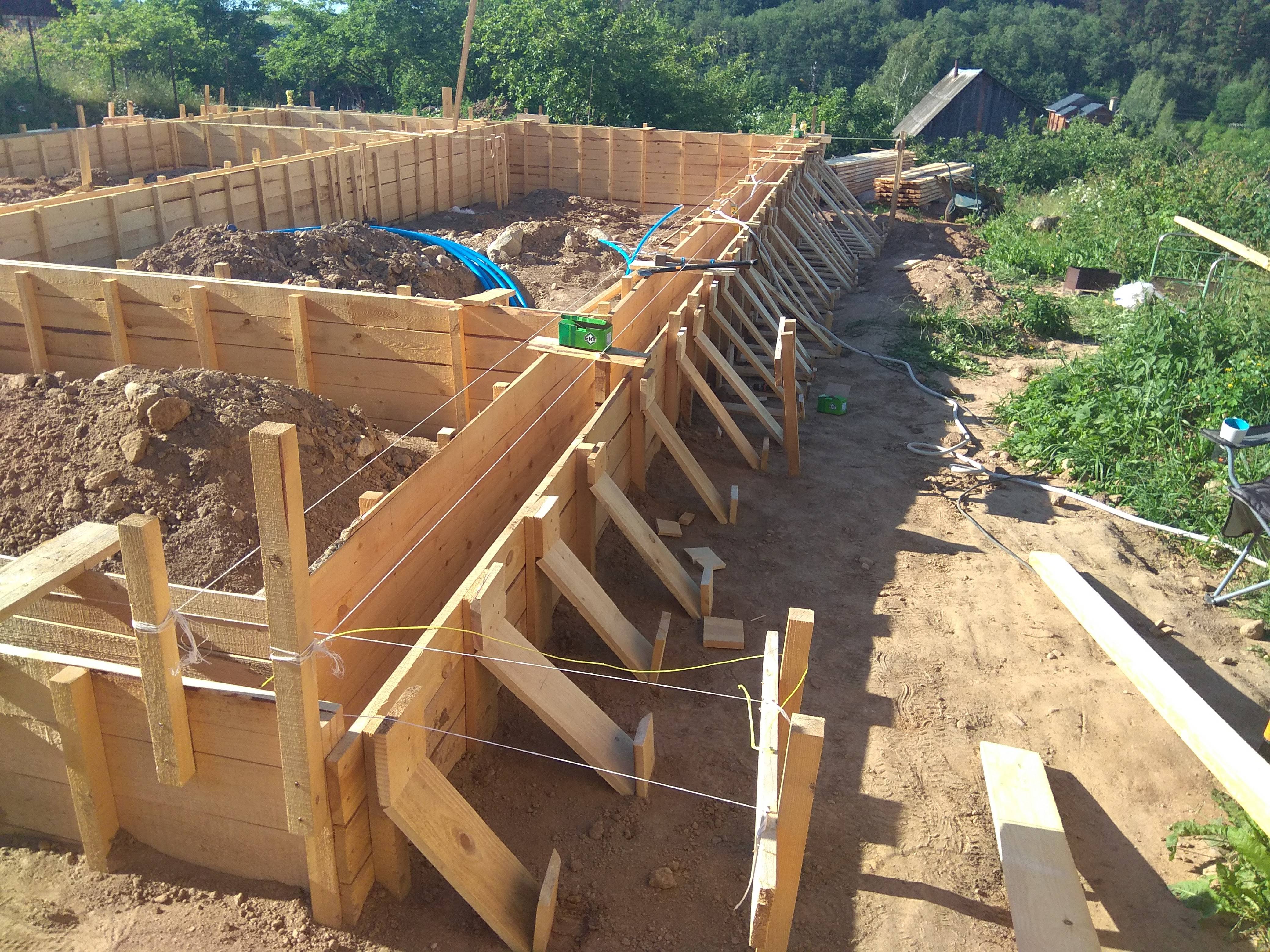

На фото видны подпорки щитов
Фиксация подпорок щитов

Шаг 3. По углам траншеи вбейте колышки и натяните между ними веревку. Высота веревки должна быть большей, чем высота надземной части фундамента. Дело в том, что вам не удастся точно выставить опалубку по линии горизонта на заданной высоте, выравнивать ленту фундамента придется вручную после заливки.

[adrotate group=»5″]

Шаг 4. Под уровень или отвес вбейте колышки в дно траншеи, глубина вколачивания зависит от характеристик грунта, но в любом случае она должна исключать их горизонтальные подвижки.

Шаг 5. Выставьте один ряд щитов, временно прихватите их к вертикальным колышкам. Выставьте второй ряд и тоже прихватите его. Проверьте все разметки.

Проверка ровности
Выравнивание каркаса опалубки

Срезаем остатки клиеньев опалубки
Выставляем высоту по уровню

Шаг 6. Между щитами установите горизонтальные распорки. Это могут быть отрезки металлических прутков, деревянные рейки, пластиковые трубки и т. д. Расстояние между распорками около метра, на них не действует распирающее усилие бетона, они служат только для облегчения монтажа опалубки.

Фиксируем стенки
Тщательно все проверяем семь раз

Опалубка на фото обкладывается пергамином
Вставляем продухи для фундамента и распорки

Шаг 7. Отмерьте нужную ширину опалубки в верхней части, соедините два ряда щитов между собой деревянными рейками по размеру. Это соединение будет предохранять опалубку от деформации во время заливки бетона. Расстояние между рейками примерно 50 сантиметров. Если у вас надземная часть боле 50 сантиметров, то нужно доски через две связать поволокой между собой для предупреждения вспучивания щитов под весом бетона. Проволока с внешних сторон фиксируется к вертикальным поперечинам, скручивается с небольшим натяжением – стенки цокольной части фундамента получатся ровными. Во время демонтажа опалубки проволока просто отрубается и остается в бетоне.

Шаг 8. По очереди ставьте подпорки щитов, в нижней части они должны упираться в колышки, в верхней части следует прибить к щиту небольшой отрезок доски для упора. Постоянно проверяйте положение щитов по веревке. Если вы правильно установили внутренние распорки опалубки, то она не будет изменять своего положения во время установки и фиксации. Если увидели ошибки – немедленно исправляйте их. Бывает, что некоторые колышки шатаются в земле – на них уже не нужно рассчитывать. Вбейте рядом новые и к ним фиксируйте наклонные распорки. На место стыка щитов нужно поставить доску и обязательно подпорку.

Опалубка

Шаг 9. В верхней части опалубки нужно вставить куски пластиковых труб для вентиляционных продухов и технологических отверстий в ленточном фундаменте. Нет под рукой труб – сделайте обыкновенные деревянные короба, потом они уберутся, а отверстия поправятся.

Шаг 10. Еще раз проверьте правильность положения и прочность фиксации опалубки фундамента, проблемные места нужно сразу исправлять. Опалубка должна стоять прочно, не должна шататься даже под большими усилиями.

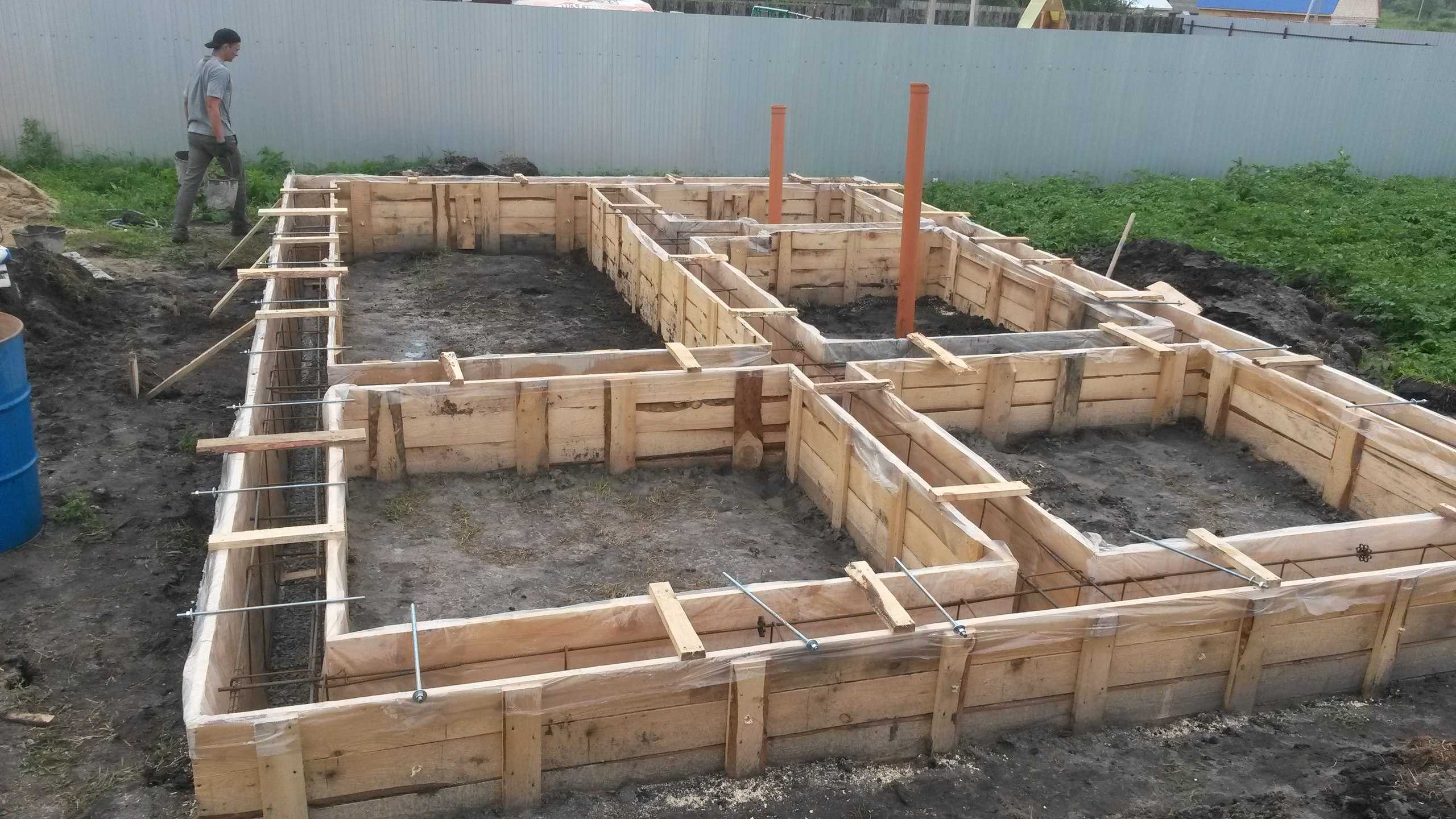

Опалубка для ленточного фундамента

Все, можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через две недели после заливки бетона. Если погода жаркая и сухая – бетон следует ежедневно обильно поливать водой. Дело в том, что прочность цемента зависит от влажности и времени высыхания бетона. Если вода быстро испаряется, то химические реакции не успеют закончиться, надежность фундаментной ленты значительно понизится.

Бетон постепенно заполняет опалубку
Бетонирование

Предфинальное выравнивание бетона
Выглаживание поверхности бетона

Фундамент
Демонтаж опалубки

Удаление щитов опалубки
Опалубка демонтирована

Что касается опалубки для столбчатых фундаментов, то работы по ее изготовлению почти ничем не отличаются от вышеописанных. Нужно только размеры щитов сразу делать по размерам столбиков. Конечно, небольшая ширина и высота столбиков значительно упрощает технологию фиксации опалубки в нужном положении.

Опалубка для столбчатых фундаментов

Опалубка для монолитной плиты

Опалубка для монолитной плиты

Фундаменты из армированных монолитных плит делаются под бани, строящиеся на переувлажненных грунтах или грунтах с очень низкими несущими характеристиками. В большинстве случаев размеры бани не превышают 4×4 метра. Самостоятельно залить монолитную плиту больших размеров довольно сложно, вряд ли вам удастся добиться ее идеальных показателей по горизонтали.

Шаг 1. Максимально выровняйте поверхность земли, насыпьте и утрамбуйте песчаную подушку толщиной не менее 20 сантиметров.

Трамбовка песчаной подушки виброплитой

Шаг 2. Подготовьте пиломатериалы, вам понадобятся обрезные доски и рейки. Высота опалубки зависит от толщины монолитного фундамента, в большинстве случаев она составляет не боле дести сантиметров. Это значит, что вполне достаточно иметь доски шириной 20 см и толщиной 20÷30 мм.

Шаг 3. Вбейте по углам будущей монолитной плиты колышки, натяните веревку. Под веревку поставьте доски, закрепите их колышками. Колышки вбивайте в землю прочно. Опалубку ставьте буквой «П», так будет намного удобнее подавать и разравнивать бетон, не придется каждый раз перешагивать через опалубку. Во время бетонирования не забывайте об армировании.

Шаг 4. Когда до конца бетонной плиты останется приблизительно один метр – установите последнюю доску, выровняйте, закрепите ее положение и продолжайте заливку бетоном.

Опалубка для монолитной плиты

Видео – Фундамент коробчатая плита

Видео – Разметка и устройство опалубки под монолитную плиту

Видео – Опалубка и арматурная обвязка монолитной плиты

Теперь можно рассмотреть несколько вопросов, касающихся использования дополнительных материалов для изготовления опалубки.

Полиэтиленовая пленка

Полиэтиленовая пленка

Вместо нее можно брать рубероид, толь, плотную вощеную бумагу или другие материалы. Использование этих материалов для обивки щитов опалубки приветствуется. Почему?

  1. Доски после демонтажа опалубки не выбрасываются, их можно использовать во время дальнейшего строительства. Конечно, кроме тех случаев, когда для опалубки использовались ненужные отходы, их проще сразу засыпать землей. Пиломатериалы из опалубки можно применяться во время строительства черновых полов и потолков, в этих случаях достаточно только очистить поверхности от больших остатков бетона. Если для опалубки применялись качественные пиломатериалы, то их применение не ограничивается только вспомогательными конструкциями. Но есть одна проблема – ни один уважающий себя мастер не будет пропускать такие доски через рейсмус – песок и грязь моментально затупят режущие ножи.

    Обшивка опалубки пергаментом или пленкой

    Полиэтиленовая пленка отлично защищает поверхности опалубки от загрязнений. Причем не только непосредственно контактирующие с бетоном, но и с противоположной стороны. Идеально плотно сбить щиты не удастся (да и не нужно), а через небольшие щели всегда будет просачиваться жидкая фракция бетона и пачкать доски с обратной стороны.

  2. Наличие полиэтилена значительно облегчает и ускоряет демонтаж опалубки, минимизирует риски нарушения целостности поверхностей фундамента в случае преждевременной разборки.

    Демонтировать опалубку с пленкой гораздо легче

Пленку нужно устанавливать с внутренней стороны опалубки. Для предупреждения провисания или соскальзывания закрепите ее степлером.

[adrotate group=»5″]

Цены на полиэтиленовую пленку

полиэтиленовая пленка

Металлические стягивающие шпильки

Шпилька диаметром 6 мм. Крепление опалубки
Шпильки стяжные

Шпильки для опалубки
Установленные шпильки

Если они у вас есть – пользуйтесь на здоровье, если нет – специально для фундамента бани покупать не стоит. Металлические шпильки целесообразно использовать на высоких фундаментах, их невозможно укрепить боковыми упорами. Шпильки нужно вставлять в пластиковые трубки соответствующего размера, под гайки обязательно подкладывайте шайбы большого диаметра и отрезки досок.

Цены на шпильки стяжные

шпильки стяжные

Несъемная опалубка

Несъемная опалубка залита бетоном, фото

Новая технология заливки фундаментов и возведения стен, характеризуется отличными эксплуатационными характеристиками и, к сожалению, такими же высокими ценовыми показателями. Значительно ускоряет процесс строительства, выполняет роль не только опалубки, но и утеплителя. Часто используется для возведения монолитных сейсмоустойчивых армированных бетонных зданий. Несущие стены получаются не только прочными, но и утепленными.

Конструкция несъемной опалубки для фундамента

Строительные предприятия производят несъемную опалубку из различных материалов и с различными линейными показателями. Конкретный вид опалубки следует подбирать с учетом места ее использования. Существует несколько видов несъемной опалубки.

  1. Из вспененного особо прочного пенополистирола. Представляет собой плоские пластины или блоки, угловые повороты, распорки, фиксаторы арматуры и т. д. По толщине боковин может быть от 40 до 100 мм. Процесс сборки блоков опалубки выполняется в шипы, все размеры нужно проверять уровнем. В зависимости от высоты опалубки заливка бетоном производится несколькими слоями по всему периметру фундамента или стены. После заливки предыдущего слоя опять собирается несколько рядов опалубки и заливается очередной.

    Несъемная опалубка из вспененного пенополистирола

  2. Бетонная несъемная опалубка. Изготавливается из прочного бетона, боковые поверхности блоков имеют шипы и пазы для прочного соединения между собой. Стенки удерживаются перемычками. Такая опалубка может применяться как для заливки фундаментов, так и для возведения монолитных армированных зданий. Арматура не вяжется, вертикальные прутки вставляются в отверстия, а горизонтальные ложатся на специальные упоры.

    Несъемная опалубка из бетона

  3. Деревобетонная. Может иметь вид пустотных блоков или плоских панелей, лицевые поверхности нужно обязательно отделывать, используется только для надземной части фундамента или стен. Блоки устанавливаются по методу сухой кладки, внутри может находиться арматура. Панели собираются на стяжках, установленных внутри бетона. Лицевые поверхности стяжек имеют вид больших плоских шайб, поверхности панелей характеризуются высокой адгезией ко всем строительным отделочным материалам.

    Деревобетонная несъемная опалубка

Применять такие дорогостоящие опалубки на ленточных фундаментах бани экономически нецелесообразно. Для бань не нужен утепленный фундамент, а цокольная видимая часть отделается обыкновенными декоративными материалами.

Схема несъемной опалубки

Цены на вспененный пенополистирол

вспененный пенополистирол

Возможные последствия некачественной опалубки

Сразу скажем – все последствия неправильно сделанной, установленной или зафиксированной опалубки очень печальны, их устранение требует много усилий и денег. В самых серьезных случаях заливку фундамента придется начинать с нуля. Рассмотрим три возможных варианта последствия брака при строительстве опалубки.

Вариант 1. Вспучивание опалубки стало заметным во время заливки бетона. Немедленно остановите работы и зовите всех помощников на помощь. Лопатами откидывайте бетон в месте вспучивания опалубки. Для того чтобы бетон не плыл обратно, прибейте на некотором удалении поперечные доски по всей ширине внутри опалубки. Имейте в виду, что бетон будет постепенно наполнять углубление, работы нужно выполнять быстро. Откидывайте бетон на расстояние более 1,5 метра от аварийного места.

Давление на опалубку заметно ослабло – пытайтесь ее ровнять. Очень хорошо, если вам удастся приспособить домкрат и с помощью балок медленно выровнять опалубку. Можно в свободном от бетона месте протянуть проволоку и с ее помощью выравнивать выпуклость. Очень важно: не стучите кувалдой по опалубке, таким способом вы сделаете еще хуже. Бетон от вибрации поплывет вниз и еще сильнее нарушит прямолинейность опалубки. Выравнивайте щит постепенно, без излишнего фанатизма. Чрезмерные усилия могут полностью сломать щит или отдельные элементы крепления. Последствия будут очень печальными. Как только удалось выровнять щит – немедленно фиксируйте его положение. На этот раз проверяйте надежность подпорок с особой тщательностью.

Этот случай самый легкий, все остальные доставляют значительно больше неприятностей.

Вариант 2. Смещение опалубки замечено только на второй день.

Что делать, если сместилась опалубка

Важно. Не все то, что пишут на строительных форумах, правда, думайте своей головой, прежде чем верить первому попавшемуся на глаза совету «знатока». Много таких «специалистов» советуют снять опалубку, и пока бетон еще не набрал прочности, лопатой срубить бугор. Это не совет, а издевательство. Ни в коем случае не снимайте опалубку! Очень велика вероятность, что весь фундамент даст трещины. Он может не рассыпаться на глазах, а дать почти незаметные трещины, которые уменьшат прочность конструкции почти до нуля. Заметили неприятность на следующий день – все, поезд ушел. Ждите, пока бетон полностью застынет, разбирайте опалубку, берите в руки перфоратор и работайте «в поте лица».

Вариант 3. Опалубка или ее часть упала во время заливки бетона. Самая неприятная ситуация. Что делать? Почесать «молча и с улыбкой» умную голову, убрать бетон, очистить площадку и начинать все сначала.

Упал щит? Начинайте работу заново

Надеемся, что со второго раза вы поймете, как правильно устанавливается опалубка. А чтобы такого не случилось – прочитайте еще раз внимательно статью. Вносить свои усовершенствования можно и нужно, но только в том случае, если у вас будет опыт сооружения хотя бы трех различных опалубок.

Видео – Возможные последствия некачественной опалубки. Разрыв

Заключение

Многие статьи в интернете начинаются со слов «фундамент оказывает большое влияние на прочность здания». Это правда. Но далее можно прочитать, что «сделать его может каждый», что «здесь ничего сложного» и т. д. Это неправда. Не стоит терять время на чтение таких советов. Задумайтесь, почему заработок профессиональных опытных строителей в несколько раз превышает заработок инженеров? Потому что профессиональный строитель имеет не только теоретические знания, все «научные» рекомендации он своими руками перепробовал.

[adrotate group=»5″]

Приступая к изготовлению опалубки нужно придерживаться двух правил.

  1. Первое – работу нужно знать. Не стоит думать, что все очень просто, можно «как-нибудь слепить» и оно «как-нибудь будет стоять».
  2. Второе. Любую работу не нужно бояться, но уважать надо обязательно. У вас в голове постоянно должно быть видение операций на несколько шагов вперед, вы должны уметь выбирать из нескольких возможных вариантов самый оптимальный.

Видео – Армирование и опалубка мелкозаглубленного ленточного фундамента

Видео – Установка раскосов для опалубки

от разметки до заливки бетона

Содержание

  • Размечаем участок под ленточный фундамент.
  • Строим опалубку
  • Гидроизоляция
  • Арматурный каркас
  • Заливаем в опалубку смесь

Форму будущего фундамента определяет опалубка. Установка опалубки для ленточных фундаментов станет главной темой этой статьи. Из нее вы узнаете:

  • как возвести фундамент своими руками;
  • как устроена опалубка;
  • как собрать арматурный каркас.

Преимущество ленточного фундамента заключается в том, что при его монтаже не требуется использование тяжелой строительной техники. Замкнутому контуру ленточного фундамента, укрепленному металлической конструкцией, придется выдержать вес нелегкого материала, из которого будет построено ваше будущее жилище. Рачительного хозяина порадует соотношение цены и качества.

Перед тем, как установить опалубку для ленточного фундамента, следует провести инженерно-геологические изыскания. Для этого необходимо обратиться в местный отдел капитального строительства, там вам помогут узнать важную информацию о вашем грунте. Учтите, что будущий фундамент

  1. не может быть расположен ниже верхнего уровня грунтовых вод;
  2. на 0,3 м должен проходить ниже уровня промерзания.

Несмотря на то, что опалубку для ленточного фундамента своими руками смастерить достаточно просто, не рискуйте собственноручно проектировать фундамент. В случае непрофессиональных действий, вы можете обнаружить на возведенных стенах щели, столкнуться с деформированием основания и прочими неприятностями.

При проектировке ленточного фундамента следует учитывать ряд особенностей

  • габариты будущего здания;
  • количество внутренних перегородок;
  • количество несущих стен и их размеры.

Имейте в виду, чем больше толщина стен, тем они больше весят, следовательно, и фундамент окажется внушительнее.

К строительству можно приступать уже тогда, когда будет решен вопрос относительно размеров и геометрии фундамента. Первое, что нужно сделать – нанести разметку на том месте, которое предназначено для фундамента.

к содержанию ↑

Размечаем участок под ленточный фундамент.

Перед тем, как заняться разметкой, следует убрать растительность со всего периметра территории, отводимой под будущую постройку. После этого обозначим внешние края одной из наружных стен фундамента двумя П-образными конструкциями, состоящих из двух колышков, вбитых вертикально в землю и одного бруска, прибитого поверх колышков. Натяните веревку между этими конструкциями.

Аналогичным способом обозначаются и другие внешние стороны фундамента.

Периметр обозначен, пришло время заняться внутренними перегородками. Веревки следует натянуть параллельно нитям, обозначающим кромку фундамента. Соблюдайте углы, все они должны составлять 90 градусов. Дистанция между нитями должна равняться ширине стен будущего фундамента.

Теперь пришло время браться за лопату – по обозначенным веревками линиям будем копать траншеи. В ширину вырытые траншеи должны превосходить ширину стенок будущего фундамента, соблюдение этого условия позволит нам произвести устройство опалубки ленточного фундамента по правилам.

Вглубь траншея должна уходить на величину, сложенную из утрамбованных слоев песка и щебня по 15 см каждый и глубины заложения фундамента.

к содержанию ↑

Строим опалубку

Опалубка под ленточный фундамент строится после процедуры утрамбовки при помощи виброплиты вышеупомянутых слоев. Рекомендуется смочить песок водой – тогда удастся добиться более плотной усадки.

Стандартные струганые доски толщиной 25 мм считаются лучшим материалом для опалубки. Именно эта толщина позволит доскам выдержать давление бетона. Отдайте предпочтение доскам, сделанным из хвойных пород деревьев – им свойственна природная прочность и упругость.

Еще нам понадобятся:

  • деревянные бруски 50*50 мм – их будем использовать для распорок;
  • для фиксации щитов – колышки.

При сборке опалубки рекомендуется использовать обрезные доски, они позволят вам избежать ненужных щелей. Ширина досок должна укладываться в 15 см. Перед работой отберите сырую древесину. Сухие доски забирают влагу из бетона, тем самым нарушается процесс его застывания и снижается прочность.

Просмотрите доски на предмет отсутствия щелей – прореха более 3 мм может пропускать цементный раствор. Небольшие щели не нанесут существенного ущерба – они исчезнут самостоятельно после насыщения древесины влагой.

  1. сколотите из деревянных досок щиты, ширина которых должна быть равна сумме глубины траншеи и цоколя фундамента;
  2. с шагом в 1 м забейте вертикальные клинья;
  3. заранее заготовленные щиты прикрутите к клиньям при помощи саморезов;
  4. укрепите полученную конструкцию распорками и поперечинами;
  5. убедитесь в том, что щиты стоят строго по уровню;
  6. измерьте диагонали – результаты измерений должны совпасть.

Если между досками образовались щели более 3 мм, забейте их рейками или же законопатьте паклей. Уделите должное внимание фиксации опалубки, если не уделить этому должное внимание сейчас в будущем вас ожидает деформация фундамента, способная привести к невозможности выдержать расчетные нагрузки.

Не ленитесь установить дополнительные подпорки, помните, что стенки фундамента должны быть идеально ровными.

Если планируете использовать щиты многократно, уделите должное внимание их чистоте. В ином случае, перед последующим применением их придется долго чистить.

Если вы вместо саморезов будете использовать гвозди, следите, чтобы шляпки находились с внутренней стороны опалубки, а острия смотрели наружу, которые впоследствии необходимо загнуть вниз.

к содержанию ↑

Гидроизоляция

Когда установка опалубки для ленточных фундаментов будет закончена, приступим к укладке рубероида на дно траншеи. Сделав это, вы избежите последующего всасывания влаги из бетона. Для соблюдения должного режима влажности, закрепите на сколоченных щитах прочную пленку или, по возможности, рубероид.

к содержанию ↑

Арматурный каркас

Теперь пришло время арматурных каркасов, они нужны для придания основанию надежности. Собирать их следует из арматуры того диаметра, что указан в проекте фундамента. Сваркой для установки арматурного каркаса пользоваться категорически запрещается. Все соединения должны осуществляться непосредственно в опалубке при помощи вязальной проволоки.

Следите за тем, чтобы с каждой стороны от каркаса до стенок опалубки было около 5 см. Таким образом, вам удастся уберечь арматуру от контакта с лишней влагой, могущей просочиться сквозь грунт. Расположите не менее трех арматур в продольном направлении, шаг этажа укладки – не более 250 мм.

Необходимо заложить отверстия, где будут пролегать вентиляция и коммуникации. Между щитами проложите асбестоцементные трубы, они позволят образовать сквозные отверстия в будущем фундаменте. Монтаж опалубки для ленточного фундамента можно считать законченным, пришло время залить бетоном нашу конструкцию.

к содержанию ↑

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

несъемная и съемная, как и из чего сделать, установить + способы экономии

Опалубка — это конструкция из щитов, стоек и упоров, которая служит для формообразования бетонных и железобетонных изделий. Если говорить о строительстве, то эта система необходима при заливке любого типа фундамента, но самые большие конструкции нужны при устройстве ленточного монолитного фундамента. Опалубку используют и при создании армирующих поясов в кладке стен из строительных блоков. В тех же зданиях часто необходим армированный пояс вверху для создания прочного основания для крепления кровельной системы. Его также формируют с помощью опалубки. Такая конструкция понадобится и при заливке бетонных дорожек или бетонировании отмостки, для некоторых других видов работ.

Содержание артикула

  • 1 Съемная и несъемная
  • 2 Требования к опалубке
    • 2.1 Съемные материалы
  • 3 Опалубка для ленточного фундамента своими руками
    • 3.1 Конструкция экрана и подключение
    • 3.2 Сделай сам установка опалубки своими руками
    • 3.3 Армирование — раскосы и упоры
  • 4 Как меньше тратить
    • 4.1 Заполнение слоями
    • 4. 2 Вертикальное деление

Съемная и несъемная

По принципу использования опалубка бывает съемной (разборной) и несъемной. Как следует из названия, съемный разбирается после набора бетоном прочности выше критической (около 50%). Поэтому его можно использовать несколько раз. В зависимости от материала один и тот же комплект выдерживает от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые и сотен раз.

Съемная опалубка демонтируется после набора бетоном 50% прочности

Несъемная опалубка становится неотъемлемой частью фундамента. Такие системы стали применяться относительно недавно. Изготавливаются они в основном из экструдированного пенополистирола. Выпускаются блоки различной конфигурации, которые соединяются между собой замками и металлическими штифтами. Из блоков, как из конструктора, набирается нужная форма.

Как выглядит опалубка для ленточного фундамента в разрезе

При высоте фундамента до 1,5 метра щит опалубки должен иметь толщину не менее 40 мм. Щиты крепятся с помощью брусков сечением 60*40 мм или 80*40 мм. Если высота фундамента большая, то он заглубленный – таких блоков будет недостаточно, чтобы выдержать массу бетона. При высоте более метра нужно использовать брус 50*100 мм и более. Для сборки используйте гвозди или шурупы. Их длина составляет 3/4 от общей толщины доски и бруса (для вышеуказанных размеров 60-70 мм).

Опалубка также из фанеры. Есть даже специальная опалубка, ламинированная синтетической бумагой. Покрытие обладает повышенной стойкостью к агрессивным средам, которым является жидкий бетон. Этот материал имеет маркировку ФСФ (с использованием формальдегидного клея).

Толщина фанеры для опалубки 18-21 мм. Щиты собираются на металлическом или деревянном каркасе. Деревянный каркас делается из бруса 40*40 мм, нужно использовать более короткий крепеж – 50-55 мм. При использовании фанеры работать с саморезами будет проще: гвозди забивать тяжело.

Строительство щитов опалубки из фанеры и OSB

ОСБ для этой цели используется редко, но такой вариант тоже имеет место быть. Толщина примерно одинаковая: 18-21 мм. Конструктивно он ничем не отличается от фанерных плит.

Размеры листов этих листовых материалов подбирайте исходя из размеров требуемых щитов опалубки — чтобы отходов было как можно меньше. Особого качества поверхности не требуется, поэтому можно брать низкосортные материалы, которые принято называть «строительными».

Из чего делать опалубку для фундамента, решайте сами: это зависит от цен на эти материалы в вашем регионе. Обычный подход — экономический: используется то, что дешевле.

Опалубка для ленточного фундамента своими руками

Самой объемной является опалубка для ленточного фундамента. Она повторяет контуры дома и всех несущих стен с обеих сторон ленты. При строительстве более-менее крупного здания с большим количеством перегородок расход материалов на опалубку фундамента будет весьма значительным. Особенно с глубоким фундаментом.

Конструкция и соединение щита

При сборке опалубки своими руками важно сделать доски прочными: они должны будут удерживать массу бетона, пока не произойдет застывание.

Размеры панелей опалубки варьируются и зависят от геометрии фундамента. Высота немного превышает высоту фундамента, длину каждого щита вы определяете сами, но обычно она составляет от 1,2 до 3 м. С очень длинными конструкциями работать неудобно, поэтому оптимальная длина около 2 м. Общая длина всей опалубки должна быть такой, чтобы они стали точно по разметке фундамента (не забудьте учесть толщину щита).

Как можно установить опалубку для ленточного фундамента: в траншею, вырытую по размерам ленты и в котлован в раскосах

При изготовлении опалубки из досок вырезать несколько кусков одинаковой длины, скрепить их брусками и гвозди или саморезы. При использовании гвоздей их забивают с внутренней стороны щита, загибают на брусок. С саморезами работать проще: их не нужно сгибать, так как за счет резьбы они обеспечивают плотное прилегание элементов. Их закручивают с внутренней стороны щита (того, что будет обращено к стене фундамента).

Первая и последняя планка крепится от края на расстоянии 15-20 см. Между ними на расстоянии 80-100 см размещают дополнительные. Чтобы устанавливать щиты опалубки было удобно, два-три бруска (по краям и посередине) делают на 20-30 см длиннее. Их затачивают и вбивают в землю при установке.

Ориентировочные размеры щитов обрезной доски

Фанерные или OSB плиты собираются на брусовом каркасе. При сборке важно хорошо армировать углы. В данной конструкции они являются самым слабым местом. Укрепить их можно металлическими уголками.

Установка опалубки своими руками

Если щиты изготавливались из нескольких удлиненных брусков, их необходимо установить по шнурам натянутой разметки. Сложность заключается в том, что выставлять при этом надо в вертикальной плоскости. Для фиксации можно использовать бруски, забитые по отметке и поставленные вертикально. При установке плоскость досок должна быть установлена ​​вплотную к этим брускам. Они будут и поддержкой, и проводниками.

Щиты с удлиненными поперечинами проще в установке

Поскольку дно траншеи или котлована должно быть ровным (они уплотняются и выравниваются под уровнем), щиты должны легко располагаться горизонтально. Старайтесь не забивать их слишком сильно: потом будет легче выровнять. Опустите один из углов на уровень кровати. Не должно быть зазора, раствор не должен вытекать. Добившись плотного прилегания, возьмите строительный уровень, приложите его вдоль щита и забейте второй край молотком, пока верхний край не установится горизонтально. Вы уже выставляете следующий щит относительно установленного: они должны быть на одном уровне и в одной плоскости.

Если щиты изготавливаются без длинных брусков, на дне ямы, по линии разметки ленты, закрепляется брусок, который будет служить упором. Щиты располагаются вплотную к нему, затем фиксируются с помощью фасок и распорок.

Арматура — раскосы и упоры

Чтобы опалубка не развалилась под массой бетона, ее необходимо закрепить снаружи и изнутри.

Подкосы устанавливаются снаружи. Подпорки должны быть хотя бы через каждый метр. Особое внимание следует уделить углам: здесь с двух сторон ставят упоры. Если высота щита более 2-х метров, то одного стопорного ремня недостаточно. При этом делают не менее двух ярусов распорок: верхний и нижний.

Снаружи опалубки ставят упоры и раскосы. На больших высотах делают в несколько ярусов. Обратите внимание на толщину опорной планки

Также необходимо стабилизировать расстояние между двумя противоположными щитами. Для этого используют шпильки из арматуры диаметром 8-12 мм, металлические прокладки и гайки соответствующего диаметра. Шпильки устанавливаются в два яруса: вверху и внизу, на расстоянии 15-20 см от края.

Длина булавок примерно на 10-15 см больше ширины ленты. Есть два варианта:

  • Резьба нарезана на обоих концах арматуры. Тогда на каждую шпильку потребуются две металлические уплотнительные пластины и гайки.
  • С одной стороны шпилька загнута и сплющена, дугой нарезана нить. В этом случае нужна одна гайка (пластин еще две).

Внутреннее расстояние между панелями, равное расчетной ширине ленты, фиксируется с помощью отрезков пластиковых труб. Их внутренний зазор должен быть немного больше толщины шпилек.

Как сделать распорные штифты в опалубке

Сборка происходит следующим образом:

  • Длинным сверлом сверлятся отверстия в обоих щитах.
  • Между ними устанавливается отрезок трубы.
  • Шпилька с резьбой.
  • Установлены металлические пластины (не дадут шпильке сломать материал щита).
  • Гайки затянуты и затянуты.

Работать нужно вдвоем, а лучше — втроем. Один устанавливает трубы внутри между щитами, и один человек для установки шпилек и затяжки гаек.

Как меньше тратить

На изготовление опалубки для ленточного фундамента уходит много материала: щиты образуют всю полосу с обеих сторон. На больших глубинах расход очень большой. Скажем сразу: есть возможность сэкономить. Сделайте только часть опалубки и залейте не всю ее за один день, а частями. Несмотря на расхожее мнение, на прочности фундамента это почти не скажется (если знать секреты), а сэкономить можно немало. Разделить фундамент можно как по горизонтали, так и по вертикали.

Заливка слоями

При большой глубине выгоднее заливать детали горизонтально (послойно). Например, необходимая глубина составляет 1,4 м. Вы можете разделить заливку на два или три этапа. На двух этапах необходимо будет сделать щиты высотой 0,8-0,85 м, на трех – 50-55 см.

Если фундамент имеет большую глубину, его можно заливать двумя или тремя частями, разделив по вертикали на примерно равные доли

Порядок работ следующий:

При установке второго (и третьего, если необходимо) яруса щитки немного заходят на уже засыпанный участок, закрывая ленту с боков. Стоп и упор обычно представляет собой нижний ряд штифтов. Поэтому при их установке ставьте их все на одном уровне от нижнего края щитов.

Арматура уже привязана, внутренние шпильки срезаны. Осталось только поставить другие трубки на место штифтов и поставить наружные упоры и раскосы. Меньше времени уходит на установку следующего слоя опалубки.

Почему этот метод не влияет на прочность фундамента? Потому что прочность бетона при расчете не учитывается. Она уходит в «резерв». Кроме того, нагрузка в ленточных фундаментах распределяется по длинной стороне. И у нас нет пробелов в длине. Так фундамент прослужит долго.

Вертикальное деление

Второй способ — разделить план по вертикали. Фундамент можно разделить на две или три части. Только делить нужно не точно «по линии», а разводить стыки на некоторое расстояние.

В выбранной для монтажа части здания установить опалубку с «заглушками» в тех местах, где заканчивается устанавливаемая часть. Внутри устанавливаемой детали вяжем арматурный каркас. При этом стержни продольной арматуры должны выступать за опалубку не менее чем на 50 диаметров используемой арматуры. Например, используется брус 12 мм. Тогда минимальный выпуск за пределы опалубки составит 12 мм * 50 = 600 мм. К этому выпуску привязывается следующий стержень, и они по очереди будут идти на эти 60 см.

Важная деталь: разбивая план дома на части, сделайте так, чтобы насыпанные в этот период «кусочки» заканчивались на разных уровнях (см. рисунок).

Второй способ — разделить план на несколько секций (на рисунке они отмечены разными цветами)

Залить собранную площадку бетоном. Как и в предыдущем способе, через 7*8 часов нужно будет отбить раствор, но уже на вертикальных поверхностях. Возьмите молоток и, сняв крышку-боковину, забейте цементно-песчаный раствор до гравия (возле опалубки, скорее всего, будет слой раствора без наполнителя). В результате поверхность будет сколотой, что хорошо для сцепления со следующей порцией раствора.

Эти способы можно смело использовать в частном строительстве: они практикуются при возведении монолитных многоэтажных домов, а там нагрузки на бетонные стены и фундаменты несравненно больше.

Есть еще одна хитрость. Все говорят, что доски или фанеру потом можно использовать во вспомогательных работах. На практике получается иначе: пилить дерево или фанеру, пропитанную цементом, нельзя. Кроме того, он становится грязным и шероховатым, а почистить и отполировать его тоже нереально: никакое зерно не «берет». Так, для того, чтобы древесина (и фанера, если она неламинированная) оставалась годной к употреблению, лицевую часть щитов покрывают плотной пленкой. Крепится строительным степлером и скобами. Если он поврежден, его замена занимает очень мало времени. Усовершенствованная таким образом опалубка дает практически идеально ровную поверхность фундамента, что облегчает последующие работы по гидро- и теплоизоляции.

Сборный ЛЕНТОЧНЫЙ Фундамент для сборных стен

Размеры

Сборный Фундамент» может быть изготовлен в различных формах и размерах, чтобы удовлетворить любые требования дизайна и конструкции.

Сборный ЛЕНТОЧНЫЙ Фундамент для сборных стен

Сборный ЛЕНТОЧНЫЙ Фундамент

Сборный ЛЕНТОЧНЫЙ Фундамент представляет собой железобетонный элемент, состоящий из связанной арматурной балки, встроенной в полусборный железобетонный элемент, который действует как опалубка. Геометрические размеры и площадь стали устанавливаются статическими расчетами, выполненными по распределенным нагрузкам N, Mx, Tx, My, Ty и допустимому давлению pt на местности. Горизонтальные стержни, выступающие из двух внутренних сборных стен, необходимы для соединения всех сборных фундаментов друг с другом.

СБОРКА

В процессе сборки сборные фундаменты (1) укладываются непосредственно на предварительно подготовленный грунт. Первая заливка бетона (2) необходима для того, чтобы соединить сборные фундаменты друг с другом (3) и создать прочную сплошную основу.

Соединение между сборными фундаментами осуществляется путем перекрытия арматурных стержней, выступающих горизонтально из сборных элементов.

После схватывания бетона первой заливки сборные стены (3) монтируются на фундаменты и выступающие из их оснований гнутые арматурные стержни (4) вставляются внутрь элементов фундамента. Вторая заливка бетона встраивает арматуру стен в сборный фундамент. Работа завершается снятием всех регулировочных приспособлений (5).

Для сборки и выравнивания сборной стены используются регулировочные приспособления. Они обеспечивают легкую, быструю и точную установку.

На этапе производства сборного фундамента в центральных бетонных стенах остаются четыре анкерных болта, а сборная стена оснащена восемью резьбовыми муфтами. Регулировочные устройства крепятся к анкерным болтам с помощью гаек и к сборной стене с помощью болтов.

Эта система не только позволяет с высокой точностью выровнять сборную стену, но и исключает использование скоб на этапе сборки.

Четыре регулировочных устройства рассчитаны с учетом веса и других нагрузок, которым подвергается сборная стена, и используются только для сборки элементов.

При схватывании второй части бетона внутри сборного фундамента все регулировочные приспособления снимаются.

Выводы

Использование сборного ленточного фундамента устраняет все те неудобства, которые возникают при возведении фундамента традиционным методом, с целью вдвое сократить затраты на устройство конструкции фундамента, повысить безопасность на стройплощадке для рабочих и скорость оборота без прецедента.

В отличие от традиционной системы, применяемой при строительстве ленточного фундамента, использование нашего продукта не требует дополнительного присутствия квалифицированных рабочих и вспомогательного инструмента (раскосы, опалубка, доски, гвозди, молотки, клещи, ножницы и т.д.).

ПРЕИМУЩЕСТВА ПО СРАВНЕНИЮ С ТЕКУЩЕЙ СИСТЕМОЙ

  • 50% экономия времени и средств, необходимых для сборки сборных стен.
  • Экономия на покупке или аренде брекетов.
  • Экономия на бетоне, необходимом для крепления раскосов к земле
  • Экономия на установке, фиксации и демонтаже брекетов.
  • Высокая точность сборки сборных стен.
  • Экономия отходов бетона, когда для ускорения строительства не используются опалубки для столярных работ.
  • 100% Экономия на столярных работах.
  • 50% экономия на квалифицированных и квалифицированных рабочих.
  • Повышенная огнестойкость. 10) Отсутствие беспорядка внутри и снаружи конструкции благодаря использованию скоб.
    Как собрать опалубку для ленточного фундамента: Опалубка для ленточного фундамента своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
