Замок врезной, как собрать. Врезной замок

В некоторых случаях, например, если в квартире проживает две семьи, для межкомнатных дверей требуется замок, который при необходимости закрывается на ключ. Для этой цели подойдет врезная модель запирающего устройства, оснащенного личинкой для ключа. По внешнему виду она походит на замок для входных дверей и имеет такой же, но более простой и менее прочным ко взлому механизм.

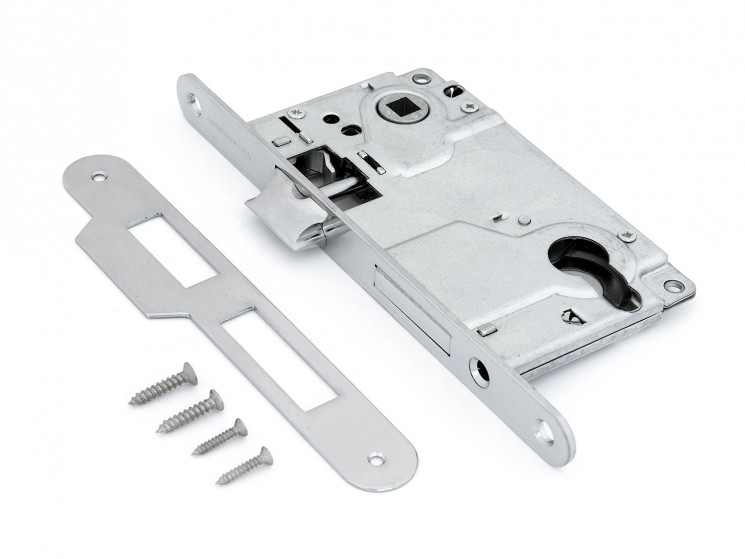

Врезной замок, который в ряде случаев подойдет для межкомнатных дверей.

Цилиндр замков для внутриквартирного применения может быть двух видов — это «ключ-вертушка» и «ключ-ключ». В первом случае, зайдя в комнату, в личинку не придется вставлять ключ, чтобы закрыться — необходимо просто повернуть вертушку.

Этот тип замков, благодаря своей несложной конструкции, достаточно надежен и долговечен.

Врезной сувальдный замок.

Сувальдный замок тоже относится к категории врезных устройств, он отличается своей надежностью и высокой степенью защиты. Применяется этот вариант запирающего устройства как для входных, так и внутриквартирных дверей. Для фиксации язычка-засова в этих моделях используются пластины-сувальды, имеющими различные по форме пазы. Для каждой из сувальд предназначается конкретная бороздка, нанесенная на ключ. Замок может быть открыт только в том случае, если пластины займут правильное положение, освободив проход для движения ригеля. Такие замки на внутренние двери часто устанавливаются в офисных зданиях – в жилых помещениях их применяют крайне редко.

К недостаткам врезных замков можно отнести относительную сложность монтажа, а также зависимость выбора устройства от толщины двери, так как для него придется выбирать с торца в полотне глубокий и довольно высокий паз.

Устройство замка межкомнатной двери с запором. ПРОИЗВОДИМ САМОСТОЯТЕЛЬНЫЙ РЕМОНТ ЗАМКА НА МЕЖКОМНАТНЫХ ДВЕРЯХ

Первым, что необходимо сделать – это удостовериться в том, что причиной поломки является замочный механизм. Есть такие случаи, когда просто не захлопывается язычок. Здесь причиной может послужить неправильные параметры встречного проема. Для устранение этого дефекта необходимо расточить его или переместить металлическую пластину в нужное место.

Если удалось выявить, что неисправность заключается именно в замке, тогда, в первую очередь, следует изымать цилиндр, правильность работы которого, проверяется вне замочного блока. Если поломка заключается в этой детали, она подлежит замене. В том случае, когда работа этого механизма в норме, стоит рассматривать вариант поломки в замочном корпусе.

Фото 3 Схема врезного дверного замка с запором цилиндрового типа.

Если суть поломки заключается в корпусе запорного механизма, для осуществления его ремонта воспользуемся отверткой. Необходимо раскрутить все болты крепления и вынуть замок из дверного блока. Так происходит в случае с накладным типом конструкции.

Сталкиваясь с врезной конфигурацией замочного механизма, изначально изымается личинка, затем очередь всех остальных деталей устройства. Замок помещается на тканевый обрез, для того, чтобы не потерять мелкие детали. Подбирая необходимую отвертку, разбирается корпус затворного механизма, раскручиваются все винты, которые удерживают крышку неподвижной.

Далее работаем пинцетом. Необходимо удалить весь мусор и загрязнения. Пинцетом зажимается кусок ткани и протираются детали, сметая накопленную пыль. В этот момент нужно сверить все комплектующие на наличие повреждений или поломок. Устройство этого вида замков состоит из таких основных деталей: пружины (круглые или плоские) и натяжных защелок.

Устройство дверного замка с ручкой. Дверной замок с ручкой и защелкой: варианты устройства и принцип работы

Дверные замки с ручками и защёлками являются популярным видом запирающих механизмов и широко используются на входных и межкомнатных дверях. Применение защёлки заметно повышает функциональность замковой конструкции, а наличие ручки делает её использование лёгким и удобным.

Характеристики конструкции

Конструктивно замок представляет собой сложное механическое устройство, состоящее из корпуса, замкового механизма, защёлки, блокиратора, нажимной либо поворотной ручки и декоративной накладки, которая в некоторых моделях заменена отдельными розетками. Особенностью устройств с защёлками является возможность их использования с любым видом замкового механизма, включая сувальдные, цилиндровые, магнитные, электронные и электромеханические модели. Кроме того, запирающие конструкции могут быть оснащены кодовым устройством или иметь комбинированное исполнение.

Наиболее подходящим устройством для установки на входную металлическую дверь является замок сувальдного типа. Механизм такого замка состоит из фигурных пластин, которые имеют большое количество комбинаций, образующих секретный пин. Количество зубчиков на бородке ключа определяют число сувальдных пластин внутри устройства: их количество всегда на одну меньше числа зубцов. Сувальдные замки характеризуются длительным сроком службы и высокой взломостойкостью.

Цилиндровые модели также часто устанавливаются в замках, оснащённых защёлками и ручками. Их механизм представлен в виде цилиндра-личинки с размещёнными внутри фигурными элементами или дисками. Открывание двери происходит при совпадении выемок на ключе с выемками на фигурных элементах. Такие устройства также достаточно надёжны и удобны в использовании, причём установленная в них защёлка нередко исполняет роль запирающего ригеля. Захлопывание защёлки в таких конструкциях обусловлено её скошенной формой. Язычок сжимает пружину и быстро входит в паз, после чего пружина разжимается и возвращает защёлку в исходное положение.

Дверные замки, оснащённые ручкой и защёлкой, могут иметь цельное исполнение, при котором и защёлка, и запирающий механизм располагаются в едином блоке и закрываются общей декоративной планкой. Также механизмы могут быть выполненными в виде отдельных устройств, оснащённых каждый своей декоративной розеткой. Установка таких замков производится методом их врезания в полотно, что способствует максимальному сохранению внешнего облика двери и повышению взломостойкости.

Варианты устройства

Замки с ручками и защёлками представлены двумя группами: простыми замковыми механизмами для межкомнатных дверей и серьёзными вариантами с высоким классом защиты для входных групп.

Межкомнатные модели

К замкам, предназначенным для установки на межкомнатные двери, не предъявляется столь серьёзных требований по безопасности. Такие конструкции, как правило, устанавливаются в охраняемых помещениях, а запирающее устройство носит скорее предупредительный характер, нежели защищает имущество от злоумышленников. Главным предназначением межкомнатных замков в условиях квартиры является условное ограждение личного пространства, предотвращение возникновения сквозняков и запирание помещения от маленьких детей или домашних животных.

Конструктивно врезные межкомнатные замки отличаются друг от друга по виду защёлки. Самым популярным и распространённым вариантом является фалевая защёлка или, как её ещё называют, «собачка». Фалевая защёлка изготавливается из стали, алюминия либо цамака и имеет скошенную в одну сторону форму. Срабатывание защёлки на закрытие происходит при умышленном захлопывании двери либо сквозняке. Открытие защёлки происходит при опускании нажимной рукоятки вниз либо повороте ручки-кноба вокруг своей оси.

Замки, оснащённые фалевыми защёлками, часто имеют фиксатор, позволяющий принудительно втягивать язычок внутрь устройства либо фиксировать его в закрытом положении. Иногда замки оснащаются двумя язычками, один из которых работает независимо от ригельной задвижки, а второй объединён с ней в единый механизм. Ручки, контролирующие ход фалевых защёлок, могут иметь как одинарное, так и парное исполнение и чаще располагаются над замочной скважиной.

Магнитная защёлка является не менее популярным видом и чаще всего используются в офисных помещениях с большим потоком посетителей. Благодаря мягкому ходу и тихому срабатыванию такой замок не раздражает сотрудников и не отвлекает их от работы. Кроме того, многие магниты обладают значительной силой притягивания и начинают срабатывать даже в том случае, когда дверь не до конца закрыта. Выступая подобным образом в роли доводчика, магнитные защёлки избавляют сотрудников от необходимости вставать и закрывать дверь, оставленную приоткрытой кем-то из посетителей.

Как собрать дверной замок межкомнатной двери. Ремонт дверной ручки

Переходим к следующему вопросу – как разобрать дверную ручку межкомнатной двери с замком. С чего надо начинать – с определения появившегося дефекта, который снижает качество работы устройства. Чаще всего это или расшатанная замочная скважина, или износ поворотного механизма. В любом случае замок придётся разобрать. Как это делается:

• в первую очередь необходимо удалить стопорное кольцо, это можно сделать, подцепив его отвёрткой;
• затем снимается пружина кручения и шпоночная шайба, именно последняя часто и ломается, а точнее, срезаются кромки выемки под шпонку.

Сломанная пружина нажимной ручки Источник mdim.in.ua

Это может быть интересно! В статье по следующей ссылке читайте про детские домики для дачи из дерева .

Поменяв шайбу, вы решите проблему ручки в плане её некорректной работы. Но причиной может статьи пружина кручения. Она со временем просто ослабевает. Такую уже не отремонтировать, поэтому меняют на новую. Нерки случаи, когда пружина соскакивает со своего места. Придётся её поставить туда, где она и должна находиться. Самое главное, что процесс установки сложен и травмоопасен, потому что, чтобы установить пружину, её надо сильно прижать, уложив сверху и шпоночную шайбу, и стопорное кольцо. А сделать это все одной рукой непросто.

Если у вас это получилось, то остаётся только вмонтировать поворотный механизм. Самое главное, что, выполняя это действо, надо саму пружину удерживать пальцами.

Итак, если ручка собрана, то проверьте её на предмет корректной работы. Она должна быть упругой в процессе открывания. Если этого не произошло, выбросите её в мусор и идите в магазин за новой. Кстати, установка дверной ручки на межкомнатную дверь проводится в обратном порядке. Сам механизм приходит в разобранном виде, так что заниматься его разборкой нет необходимости.

Нередко дефект оказывается пустячным. К примеру, грязь, которая со временем скапливается внутри дверной ручки. Она образуется за счёт пыли и смазки, которую наносят при изготовлении устройства. Проще всего капнуть несколько капель, отчего механизм тут же заработает. Если ручка – это замок, то оптимально – вскрыть его, прочистить ригеля и ещё раз нанести смазку. Именно таким способом удаляется заедание механизма и увеличивается срок службы прибора.

Это может быть интересно! В статье по следующей ссылке читайте о красках для имитации бруса снаружи и внутри помещения : выбор и нанесение.

Коротко о главном

Итак, мы с вами разобрались в теме – как разобрать ручку межкомнатной двери с замком и без такового. Как видите, сложности возникают только с поворотными и нажимными моделями. Особенно с теми, в конструкции которых есть закрывающийся механизм. Снять ручку с двери – не проблема, а вот разобрать её и отремонтировать не всегда просто. Поэтому совет – вызывайте мастера, пусть такими проблемами занимаются профессионалы.

Как разобрать дверной замок входной двери. Как разобрать дверной замок своими руками

Нередко при работе различных механизмов, в том числе и дверных замков, возникают проблемы, мешающие нормальной работе устройства. Большинство таких проблем решается без привлечения специалистов. Главное знать, как разобрать замок двери, чтобы устранить неисправность на начальной стадии.

Разобранный запорный механизм

Для чего требуется разборка дверного замка

Разборка замка двери может потребоваться для своевременного устранения мелких неисправностей, способных привести к замене всего механизма. К таким проблемам относятся:

• скопление пыли в замочной скважине. Большое количество пыли ускоряет процесс естественного износа основных деталей запорного механизма;
• отсутствие смазки. Когда в устройстве заканчивается смазка, ключ начинает плохо поворачиваться в замке, что может привести к механическим поломкам частей устройства;

Детали замка пришли в непригодность от пыли и отсутствия смазки

• в замок попал инородный предмет, мешающий нормальной работе входной двери;
• в замочной скважине сломался ключ, и вынуть его без разборки устройства не получается.

В дверном замке сломался ключ

Разборка межкомнатного замка возможна по аналогичным причинам. Список можно дополнить поломкой ручки-защелки.

Если вышеперечисленные проблемы не исправить при первичном обнаружении, то в ближайшее время потребуется замена механизма.

Подготовка к разборке замка

Как разобрать дверной замок? Перед тем, как приступать к разборке устройства, необходимо:

• подготовить инструменты. В большинстве случаев достаточно набора различных отверток. В некоторых ситуациях может потребоваться ключ от замка и шило;

Инструменты, необходимые для разборки запорного механизма

• снять устройство с двери. Особенно это касается накладных и врезных механизмов;
• приготовить средство для смазки. В качестве смазки можно использовать специальные составы, например, WD-40 или обычное подсолнечное масло;
• подготовить фотоаппарат.

Наиболее популярное средство для смазки замков

Если мастер, выполняющий работу по разборке замка, не является профессионалом, то специалисты рекомендуют все производимые действия фотографировать. Это поможет впоследствии правильно собрать замок.

Инструкция по разборке различных видов замков

Разборка сувальдного замка

Сувальдный замок может быть:

• врезным. Крепежные элементы располагаются на торцевой части двери;
• накладным. Фиксирующие болты устройства находятся непосредственно на корпусе замка.

И врезной, и накладной замок перед разборкой требуется снять. Если дверной замок с ручкой, то на первом этапе снимается именно она, а потом уже и сам механизм.

Чтобы разобрать замок первое, что надо сделать – открутить крышку замка. Разобранный врезной замок требуется внимательно осмотреть и выявить существующие проблемы. Далее необходимо снять сувальды. Главное – не запутаться в расположении металлических платин, так как неправильная сборка может привести к неработоспособности замка. Прежде чем приступать к снятию сувальд, их необходимо промаркировать. Сделать это можно несколькими способами:

1. сувальды замка могут быть пронумерованы производителем. В этом случае остается только зафиксировать порядок расположения пластин на листе бумаги;

Пластины, промаркированные в заводских условиях

1. сувальды можно пронумеровать самостоятельно, например, при помощи маркера. Такой способ не подходти при необходимости очистки механизма от пыли. Под воздействием очищающего раствора маркер может смыться;
2. на сувальды можно поставить клеймо специальным инструментом. Это самый надежный способ, позволяющий несколько раз собирать и разбирать устройство.

О разборке сувальдного замка можно посмотреть на

Сборка механизма происходит в обратной последовательности.

Разборка цилиндрового замка

Разборка цилиндрового замка заключается в снятии и разборке, как основного механизма.

Чтобы снять личинку дверного замка, надо:

• открутить фиксирующий болт, располагающийся с торцевой части замка;
• вынуть личину. Некоторые устройства оснащены секретным язычком, препятствующим извлечению сердцевины устройства. Чтобы снять личину, оснащенную секретной частью, необходимо в замок вставить ключ и повернуть его на 2º – 3º.

Элементы, фиксирующие цилиндр внутри замка

Теперь рассмотрим, как разобрать личинку замка. Для этого требуется:

• снять стопорные кольца, которые располагаются с двух сторон от сердцевины личинки;
• при помощи оригинального ключа аккуратно вынуть цилиндровые механизмы, и разборка личинки замка закончена.

Внутренние части цилиндра запорного механизма

Разборка личинки цилиндрового замка – это абсолютно не нужная процедура, так как исправить возникшие поломки самостоятельно без специальных знаний нельзя. Целесообразнее просто приобрести аналогичный механизм и вставить его вместо сломанной части.

Видео ремонт дверного замка

Как собрать дверной замок: схема и видеоинструкция

Если замок называют надежным, будьте готовы к тому, что его конструкция будет достаточно сложной, вместе с тем есть ряд исключений из правил.  Одно можно утверждать точно, если возникла необходимость собрать или разобрать замок, потребуется схема устройства.

Подготовка к сборке

Как правило, чтобы отремонтировать дверной накладной или врезной замок, его нужно для начала разобрать. Прежде чем устанавливать новое устройство на дверь, его разбирают с целью исключения брака или для удаления иногороднего тела (если таковое имеется). Для того чтобы починить замок, его обязательно придется разобрать.

Часто встречается, что ремонтники-аматоры с целью ремонта разбирают устройство, а после этого собрать его воедино не могут. Со стороны это выглядит довольно смешно и нелепо, однако специалисты утверждают, что происходит такое достаточно часто.

В такой нелепой ситуации можно оказаться даже когда, замок не снимается с двери, а разбирается частично для чистки или смазки. Достаточно, чтобы одна пружина была упущена, и устройство не будет корректно функционировать. Для того чтобы избежать подобной ситуации, не нужно спешить вскрывать корпус устройства. Для начала необходимо достать схему устройства и внимательно ее изучить. Как правило, схема идет в комплекте с замком, если она утеряна, ее можно посмотреть в интернете. Схема позволит изучить:

1. Комплектацию составляющих деталей и их расположение.
2. Принцип крепления элементов.
3. Функционал каждого составляющего.

Схема – это не единственное, что может потребоваться. Запирающее устройство не разберешь голыми руками, поэтому придется подготовить специальный инструмент:

• отвертка;
• ключ оригинал, открывающий секретный механизм;
• пинцет, шило;
• смазка для замков.

Порядок сборки и разборки устройств

Разобрать сам замок, в принципе, не составляет особого труда, если не касаться самого секретного устройства. Мелкие составляющие детали выходят из строя довольно часто по разным причинам, но заменить их не составляет особого труда. Большинство цилиндровых замков имеют три основных элемента:

1. Корпус.
2. Ригель.
3. Личинка.

Главной в этом составе можно назвать личинку, так как без нее первые два элемента ничто. Именно личинка и есть тем секретным элементом, который управляет ригелями. Для замены личинки нужно открыть дверь и внимательно изучить торец полотна двери в районе выходных отверстий под ригели. Именно в том месте располагается крепежная составляющая, которая удерживает цилиндр в корпусе.

Как только крепежная часть изъята, ключ нужно вставить в замочную скважину и достать личинку. После того как замена выполнена, сборку проводят так же, только в обратной последовательности.

Работа будет сложнее, если нужно разбирать саму личинку. Это делается обычно для перекодирования или для изготовления по ней ключа.

Нельзя утверждать, что это невозможно сделать, просто для этого потребуется специальный инструмент, без которого за эту работу лучше не браться. Если подобного опыта у вас еще нет, тогда лучше придерживаться следующей схемы:

1. Нужно извлечь из корпуса цилиндр.
2. Достаем стопорное кольцо.
3. Вставляем ключ в скважину и проворачиваем его на 180 градусов.
4. При помощи двух спиц фиксируем пины, которые находятся внизу секрета.
5. После этого можно достать верхние пины и выполнять все необходимые действия.

Нюансы в сборке запирающих устройств

Многие считают, что собрать замок после ремонта довольно просто и недооценивают сложность данной работы. На самом деле все намного сложнее, чем может показаться на первый взгляд. Придерживаясь следующих советов, можно избежать всех нюансов, которые могут возникнуть в процессе этой работы:

1. После того как вы самостоятельно собрали замок, не забудьте проверить его на работоспособность при помощи ключа.
2. Расположение внутренних элементов должно совпадать со схемой.
3. Не стоит перетягивать крепежи, это может негативно отразиться на работе всего устройства.
4. Если обнаружены нерабочие элементы, их нужно заменить. Если такая возможность отсутствует, меняйте все запирающее устройство.

На межкомнатной двери запирающие устройства, как правило, не ставят. На ней используют обычную ручку для фиксации.

Как собрать дверной замок

Смотреть видео

Как сделать дверной проем из гипсокартона своими руками

Читать продолжение

Какое оформление дверных проемов без дверей можно сделать

Читать продолжение

Как открыть железную дверь, если в ней сломался замок

Читать продолжение

Как правильно снять межкомнатную дверь с петель своими руками

Читать продолжение
