Как усилить стропила двухскатной крыши: Усиление стропильной системы | Как усилить стропильную систему двухскатной крыши

Усиление стропильной системы | Как усилить стропильную систему двухскатной крыши

Название кровли уже говорит за себя. Это два прямоугольных по плоскости ската. Чаще всего скаты одинаковы по размерам, но отдельные застройщики выбирают конструкции с асимметрией, в которой скаты могут иметь: разный угол наклона или длину.

Содержание

1. Элементы стропильной системы

2. Что дает усиление стропильной системы?

3. Конструктивные составляющие стропильной системы крыши на два ската

4. Как укрепить правильно и надежно — правила усиления конструкции крыши

4.1 Что значит правильно усиленная конструкция?

5. Как рассчитываются нагрузки на стропильную систему?

6. Несущая способность стропильной системы. Можно ли ее увеличить?

7. Работы по укреплению подгнивших частей стропильных ног

8. Укрепление стропил: практические советы





Скаты монтируются под углом друг к другу (наклон). Линия соединения скатов – конек или коньковый брус, относящийся к конструкции системы стропил. Это самая высокая точка кровли.

Фронтоны – плоскости по бокам кровли, которые сформировались скатами. Выглядят в виде треугольника. После того, как будет изготовлена кровля, фронтоны зашиваются панельным, листовым материалом или доской.

Главный элемент в стропильной системе двухскатной кровли – ноги (стропила). Для их изготовления используют деревянные доски или брус. В качестве материала для ног может применяться металлический швеллер или уголок, но это дорого, а также вряд ли потребуется выдерживать повышенные нагрузки. Также в конструкцию входят: мауэрлат, затяжки, лежни и стойки.

Для получения консультации оставьте ваш номер телефона

Что дает усиление стропильной системы?



Для обеспечения прочности и надежности кровли выполняют усиление. Работы по усилению основываются на балочном монтаже, которые разгружают систему, а также применяю «подмоги», представляющие собой подкосы и накладки по обе стороны. Они прикрепляются к нижней части стропила, которая находится в промежутке подстропильной ноги и мауэрлата. Соединением служат болтовые хомуты, а также зубчатые пластины.

Устанавливая стропила из цельной (неразрезанной) древесины, нужно помнить, что вследствие нагрузок может появиться опасность опирания на подкос. Для этого сечение стропил увеличивают, крепя к ним накладки по обе стороны, что увеличивает ширину стропильного элемента. Величина накладок выбирается с учетом сечения, исключая эффект изгибания стропильного компонента. Для накладок применяют метизы – гвозди или болтовые хомуты.



Конструктивные составляющие стропильной системы крыши на два ската

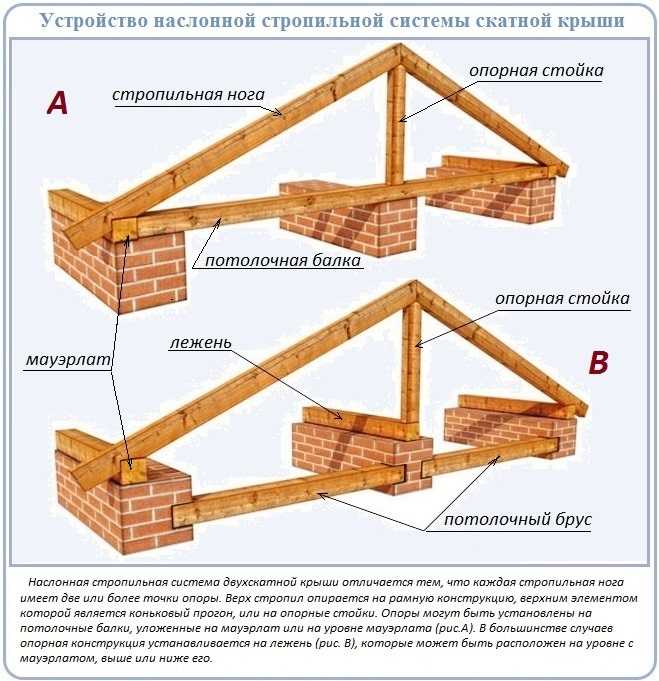

Система стропил кровли на два ската состоит из конструкционных элементов:



• Мауэрлат, укладываемый на внешней стене и являющийся связкой для строения с кровлей. Его основное назначение уберечь стены от трещин, которые могут появиться из-за нагрузок стропил на стеновые конструкции, вызывая повышенное напряжение в местах соприкосновения;
• Затяжки, соединяющие стропила, устанавливаемые на широкие строения. Узкие и длинные дома в них не нуждаются;
• Лежни на несущей стене внутри распределяют нагрузку от кровельного веса;
• Вертикальные стойки, отдают нагрузку от прогонов с боку к лежням;
• Стропильные ноги, образовывающие плоскости под наклоном и основа для последующей обрешетки под покрытие;
• Боковые прогоны или балки, держащие стропила. Необходимость их применения обуславливается длиной домового пролета, который должен быть не меньше 6 метров;
• Коньковый прогон, соединяющий два ската;
• Подкосы, подпорки, которые устанавливают по диагонали. Их применение оправдано для тех строений, в которых опорные стойки не справляются с обеспечением надежности всей системы.



» В некоторых случаях в конструкции могут быть и «кобылки» — доски, удлиняющие стропила для получения свеса. Это нужно для того, чтобы кровля была подальше от стен строения. «



Стропильная система у двускатной кровли может быть выполнена со свисающими или наслонными стропилами. В висячем варианте стропила уперты на внешние стены без устройства мауэрлата. Во втором варианте мауэрлат обязателен.



Как укрепить правильно и надежно — правила усиления конструкции крыши



Длительность эксплуатации кровли, нагрузки от снега, естественное разложение древесины или повышенное влияние неблагоприятных факторов, изначальное применение пиломатериалов низкого качества, а также малейшие огрехи при устройстве двухскатной крыши могут стать поводом для усиления конструкции. И в первую очередь это касается стропильной системы.

Кроме того, еще на стадии сооружения конструкции могут использоваться дополнительные элементы: стойки, перемычки, подкосы, основное назначение которых – правильно распределить нагрузку. Именно установка дополнительных элементов позволяет отказаться на стадии устройства кровли от объемных и тяжеловесных стропил, которые сильно нагружают стены строения.



Что значит правильно усиленная конструкция?



1. Увеличена несущая способность стропил;
2. Усилено соединение мауэрлата и стропил;
3. Укреплены все узлы стропильной конструкции, если они были выполнены некачественно.



Кроме того, правильное укрепление стропильной системы предусматривает использование только качественных материалов: хвойные пиломатериалы сухие (естественная влажность) и прочный металлический крепеж: пластины с перфорацией, уголки, катаная проволока.



Еще один фактор, который нужно принимать во внимание – прогиб балок, через их длину. Для этого применить подмоги, накладки по обе стороны и подкосы, для которых применяются метизы: пластинами с зубцами или болты.

Накладки способствуют брусовому сечению, а крепят их все теми гвоздями, а также болтами.

Прогнутые стропильные ноги поддомкрачивают и вставляются для распорки доски.



Как рассчитываются нагрузки на стропильную систему?



Расчет нагрузок основывается на факторах:



• Масса всех составляющих кровельного пирога;
• Вес всех конструкционных элементов;
• Снеговые и ветровые нагрузки.



» Каждый из этих факторов важен, потому что только правильный расчет станет гарантией, что крыша не развалится.

«



Кроме того, при расчете нужно принимать во внимание:



1. Угол наклона;
2. Высота конькового бруса;
3. Высота строения;
4. Шаг установки ног и их сечение.



Схема расчета включает скатную длину, которая делится на расстояние между стропилами.



Для определения количества стропил к полученному результату прибавляют единицу и делают округление в большую сторону. Затем скатная длина делится на количество стропил, что определяет расстояние между ними.



Для тех, кто сомневается в самостоятельных подсчетах или проектировании стропильной системы – желательно обратиться к специалистам.



Несущая способность стропильной системы. Можно ли ее увеличить?



Несущая способность рассчитывается еще до начала устройства кровельной конструкции. Но при ошибочном расчете или были выявлены дефекты после устройства конструкции, необходимо приступить к увеличению данного параметра.



Это включает различные мероприятия, заключающиеся в усилении возможностей элементов конструкции



• Усиление балок позволит перераспределить нагрузки, которые они возьмут на себя.
• Установить подкосы, которые будут упираться в лежень, применяя наклонное крепление.
• Прикрепить доски по обе стороны.
• Сделать большим сечение бруса стропила в том месте, где опора устанавливается на подкос. Это место обшить сухим пиломатериалом. Крепления традиционные: болты из стали или гвозди.
• Сделать дощатую стенку и установить в местах, где скапливаются снежные массы.



Еще одно мероприятие, повышающее несущие возможности – усилить брус, из которого изготовлен мауэрлат и стропильный брус. Именно они могут стать «слабым звеном», потому что здесь снижена вентиляции и присутствует скопление влаги. Правильно устроив гидроизоляцию и сделав вентиляцию, можно снизить негативное влияние данных факторов.

Когда меняется частично мауэрлат, стропила крепятся к временным опорам, а кусок бруса, имеющего дефекты, выбрасывается. В кладочную конструкцию строения вбиваются костыли с укладыванием балки с соответствующим сечением. Её длина для замены – примерно один метр.



Повысить несущие возможности стропильной системы можно, исключив её прогиб. Не факт, что, выбирая стропила для кровли, учитывается данный параметр, даже если характеристики по прочности пиломатериала отвечают заданным характеристикам. Мало того, что приходится платить за стропила нестандартной длины больше денег, чем за стандартные шестиметровые, так можно ожидать, что от снеговых или ветровых нагрузок, а также от тяжести кровельного пирога стропильные ноги начнут прогибаться и ломаться на напряженных участках. При опасении на данный процесс необходимо выровнять их с применением домкрата и вставить распорки.



Увеличение несущей способности стропильных ног двухскатной крыши включает в себя комплекс работ, цель которых исправить повреждения элементов конструкции из дерева, пострадавших от действия микроорганизмов или биологического разрушения. Также работы проводятся исправления и удаления деформаций стропильных ног и крепежных узлов. Проблема прогиба стропил во время эксплуатации кровли – явление распространенное, поэтому устанавливая стропильную систему, нужно следить за качеством крепления, которое является главным фактором надежности и основательности конструкции.



Работы по укреплению подгнивших частей стропильных ног



Нет ничего вечного. Чем дольше эксплуатируется кровля, тем больше появление проблем. Чаще всего домовладельцы сталкиваются с трудностями, заключающихся в подгнивших участках. Чтобы заменить часть поврежденного мауэрлата, а также отдельных участков ног, используются накладки, которые накладываются на единичные участки отдельных стропил, крепят болтами из стали или гвоздями. Особенное внимание следует уделить такому моменту. Нижний торец накладки должен опираться на брус мауэрлата, плюс дополнительная фиксация скруткой из катанки.

Если повреждения коснулись массово всей системы, применяются прутковые «протезные» элементы с обязательным демонтажем подгнивших частей в конструкции стропила. Для начала стропило крепится столбы опоры временного назначения. Затем необходимо разобрать участок покрытия кровли. После этого при помощи ножовки поврежденный участок вырезается. Теперь нужно взять качественный брус и сделать из него «протез», размеры которого равны удаленному участку и установить его на место вырезанного куска, но с опорой на брус мауэрлата.



Как мы уже знаем, мауэрлат является основанием для всей кровельной конструкции и установки стропил. Полностью мауэрлат не загнивает, а вот отдельные участки, которые более всего были под воздействием неблагоприятных условий, могут значительно подгнить. Для исправления данного положения применяется специальная технология.



1. Стропила крепятся на временные опоры.
2. Дефектный участок удаляется пилой.
3. Забиваются специальные костыли в кладочную конструкцию строения.
4. На них кладут брус с нужным сечением.
5. Длина бруса – примерно метр.
6. На стену или перекрытие кладется лежень, имеющий аналогичную длину.
7. Стропило укрепляется двумя штуками подкосов и с упором в новый брус.



«При данной технологии подкосы закрепляются гвоздями.»



Если владелец дома заметил тенденцию к загниванию системы, требуется провести работы по восстановлению воздухообмена и вентиляции. Если ранее были чердачные окна и продухи, но их оказалось недостаточно, такие элементы следует установить дополнительно.



Также желательно проверять состояние утеплителя, а слежавшийся – распушивать. Но главное не забывать проводить регулярную ревизию системы, чтобы заблаговременно выявить проблему





Укрепление стропил: практические советы



Можно ли и как усилить стропильную систему двухскатной крыши самостоятельно? При наличии определенных навыков, материалов и инструментов, также хотя бы одного помощника это вполне реально. Есть некоторые правила, совершенно несложные.



• На первоначальном этапе устройства кровли выбирайте только качественные материалы. Они будут стоить дороже, но избавят от преждевременных проблем.
• Проверяйте качество выполнения работ, а если это делаете сами – следите за надежным креплением всех узлов стропильной системы: конька и мауэрлата со стропилами, а также с другими элементами, для которых нужно крепление.
• Добивайтесь стыковки конькового бруса и стропил по максимуму. А для полного укрепления применяйте перфорированную полосу, дощатые накладки или насаживайте стропила на болт из стали.
• Для укрепления стропил при наращивании брусом, правильно определитесь с его размерными показателями. Его ширина должна равняться стропильной конструкции или немного шире. Крепеж бруса к стропилу выполняется саморезами, затем нужно сделать отверстия в обоих элементах и насадить, получившийся узел на стальные шпильки или болты из аналогичного металла. Отверстия делаются в шахматкой. Это значительно увеличивает стойкость конструкции к изгибу. Сверла и болты должны быть одного диаметра. Крепление производят самостопорящейся гайкой с шайбой.



Кроме вопроса о креплении, нужно учитывать, что стропила становятся деформированными, так как брусья искривляются или растрескиваются. Треснувшие стропила можно восстановить перфорированными пластинами, которые будут соединять разорванные участки, а оставшиеся щели заделать строительным клеем.



Если отдельная стропильная нога сломалась, то ее можно заменить, не разбирая крыши. Нога доставляется на чердак, и устанавливается плотно к поломанной. Сломанная старая нога при помощи домкрата упирается, а новая прикрепляется к старой. Также можно попробовать с двух сторон поставить стропильную ногу и шпильками притянуть к старой.



» Но если вы сомневаетесь в своих возможностях – обращайтесь к профессионалам, будет стоить дороже, но качество, надежность и прочность этого стоят. «

Для получения консультации оставьте ваш номер телефона

Комментарии

Оставить комментарий

• Обязательные поля помечены *.

укрепление стропильной системы изнутри, как укрепить, усилить крышу дома, ремонт деревянной конструкции

Содержание:

Усиливаем стропильные ноги
Как укрепить правильно и надёжно — правила усиления конструкции крыши
Работы по усилению стропильной системы
Ремонт поврежденной системы стропил
Рекомендации по укреплению стропильных систем изнутри

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях, чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

• перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
• затем демонтируют поврежденный кусок балки мауэрлата;
• подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
• затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
• в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

Как добавить опору к двускатной крыше для защиты от ветра | На главную Руководства

Уильям Мачин

В отличие от вальмовой крыши, которая имеет наклонные поверхности со всех сторон, двускатная крыша имеет плоские концы, которые не могут отводить сильный ветер. В ситуациях, когда направление ветра направлено к фронтону, конструкция крыши уязвима и может быть повреждена, если ее не поддерживать должным образом. Добавление опоры к двускатной крыше состоит из установки диагональных раскосов, которые передают часть сил на конце фронтона на потолочные балки, таким образом разделяя нагрузку, создаваемую ветром. Опытный энтузиаст по благоустройству дома может выполнить эту работу с помощью помощника.

Strongbacks

1. Встаньте стремянкой в ​​районе панели доступа к потолку. Снимите панель, чтобы получить доступ к чердаку. Если каркас крыши состоит из ферм, заручитесь услугами консультанта по строительству, чтобы создать технический план добавления опор. В противном случае перейдите к следующим шагам.

2. Измерьте расстояние торцевого стропила от пика крыши до точки, где оно соприкасается со стеной. Разделите это измерение на 3, чтобы определить верхнюю треть торцевых стропил. Это область, где диагональные распорки будут наиболее эффективными. Измерьте от вершины крыши и отметьте лицевую сторону торцевых стропил фронтона в точке одной трети с помощью маркировочного карандаша.

3. Перенесите каждую из этих точек на верхнюю часть потолочной балки на торцевой стене фронтона с помощью меловой линии или отвеса. Отметьте потолочную балку.

4. Измерьте высоту от отметок на балках до отметки одной трети на стропилах. Обратите внимание на измерения.

5. Пиломатериал для каркаса сцены размером 2 на 6 дюймов на козлах. Отмерьте две части по длине как опоры, которые в два раза длиннее высоты одной трети точек. Например, если острия имеют высоту 60 дюймов, длина опор будет 120 дюймов. Отрежьте детали циркулярной пилой.

6. Расположите каждую крепкую спинку на потолочных балках так, чтобы один конец находился на отметке на концевой балке фронтона. Расположите опору так, чтобы она была перпендикулярна фронтону и балкам, а не под заметным углом. Это не критическая позиция. Близко к перпендикуляру достаточно.

7. Прикрепите опоры вверху каждой потолочной балки с помощью шурупов размером 3/16 на 4 дюйма, гнезда и храповика. Используйте два винта в каждой балке.

Раскосы

1. Измерьте расстояние от нижней стороны обшивки крыши на отметке одной трети на стропилах фронтона до верха соответствующих нижних опор. Отрежьте два куска пиломатериала размером 2 на 6 дюймов по длине в качестве планок для крепления верхних концов диагональных раскосов к стропилам.

2. Расположите кляммеры вертикально так, чтобы нижний конец находился на конце опоры, а верхний конец ровно прилегал к поверхности стропила на отметке в одну треть. Прибейте кляммеры на лицевой стороне стропил и на опорах каркасными гвоздями по 16 копеек.

3. Измерьте расстояние от верхнего конца шипов до внешних концов соответствующих креплений. Отрежьте две распорки размером 2 на 6 дюймов по длине. Отметьте 22 угла по 1/2 градуса на одном конце каждой распорки с помощью строительного угольника. Это будут верхние концы, которые крепятся вдоль шипов. Отрежьте углы пилой.

4. Расположите раскосы с угловыми вырезами напротив лицевой стороны стропил и нижних концов рядом с соответствующими опорами на потолочных балках. Прибейте верхние концы к сторонам планок, а нижние концы к соответствующим сторонам опор.

Каталожные номера

• Flagler Emergency: защита вашего дома – Модернизация крыши

Советы

• В качестве дополнительной меры установите крестообразные распорки в середине диагональных раскосов.
• Для облегчения установки шурупов просверлите направляющие отверстия диаметром 1/4 дюйма в опорах.
• Улучшите крепёж и распорки с помощью каркасной фурнитуры в каждом соединении. Обратитесь к подрядчику или местному строительному инспектору за рекомендациями по соответствующему оборудованию и установке.

Предупреждения

• Те, у кого мало опыта работы на чердаках с открытыми трубопроводами и воздуховодами, должны заручиться услугами надежного подрядчика.
• Всегда надевайте защитные очки при работе с циркулярной пилой.

Биография писателя

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в старшей школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби включают лошадей, мотоциклы, шоссейные гонки и спортивную рыбалку. Он изучал архитектуру в Taft Junior College.

ABE377/AE413: Укрепление крыши

Хэл С. Ноулз III, Крейг Миллер, Кэтлин С. Рупперт, Карла А. Ленфести и Барбара Холдеман ²

Эта публикация является частью 4 из 6 серии «Образование + действие = уменьшение ущерба от ветра». Для просмотра остальной части серии посетите https://edis.ifas.ufl.edu/topic_series_wind_damage_mitigation.

Крыша помогает сохранить комфорт и сухость в вашем доме. Но во время сильного ветра урагана плохо спроектированные или плохо обслуживаемые крыши могут разрушиться (рис. 1). Вот несколько советов, как укрепить крышу.

Рисунок 1. Провал крыши.
Кредит: Институт безопасности бизнеса и дома

Почему конструкция крыши имеет значение?

Крыши с очень крутыми скатами плохо противостоят горизонтальным ветрам. Крыши с очень пологими скатами позволяют увеличить вертикальный подъем. Склоны между 3:12 и 6:12 (горизонтальный бег: вертикальный подъем) часто считаются самыми безопасными.

И вальмовые, и двускатные крыши распространены по всей Флориде. Из-за своей конструкции вальмовые крыши более устойчивы к высоким ветровым нагрузкам.

Двускатные крыши можно сделать более безопасными с помощью нескольких незначительных улучшений.

Крестовина («X») Подпорка фронтона («А» рама)

Сначала установите диагональную поперечную распорку между фронтонной фермой и четвертой задней фермой (приблизительно 8 футов). См. рис. 2. Будьте осторожны: не забудьте поставить «X» на «A».

Фигура 2. Усиление кровли – диагональные поперечные связи.
Авторы и права: Барбара Холдеман, UF/IFAS PREC

Подготовьтесь, чтобы избежать эффекта домино

Во-вторых, установите горизонтальную распорку фермы, чтобы предотвратить сближение ферм сильным ветром. Это показано на рис. 3. Будьте осторожны: не забывайте «избегать эффекта домино».

Рисунок 3. Усиление кровли – горизонтальные стропильные фермы.
Авторы и права: Барбара Холдеман, UF/IFAS PREC

В-третьих, установите жалюзи на все вентиляционные отверстия на торцевой стене фронтона. Если вы строите новый дом с двускатной крышей, рассмотрите возможность использования сплошной конструкции стены или баллонного каркаса. Это создает прочную единицу каркаса стены от земли до крыши на остроконечном конце дома.

Создать путь непрерывной нагрузки

Дом – это система соединенных частей. Если в системе есть одно слабое звено, можно повредить весь дом. Вот почему важно создать непрерывный путь нагрузки между землей и крышей вашего дома. Это объединяет вертикальную структуру вашего дома и противостоит подъемным силам ураганных ветров.

Непрерывная траектория нагрузки требует, чтобы крыша дома крепилась к стенам, второй этаж — к первому, а стены — к фундаменту (см. рис. 4). Это можно сделать с помощью анкерных лент для соединения крыши со стеной и пола с полом, а также с помощью анкерных болтов для соединения стены с фундаментом.

Рисунок 4. Создайте непрерывный путь загрузки.
Авторы и права: Барбара Холдеман, UF/IFAS PREC

Правильное крепление обшивки и гонта

При неправильной установке или использовании некачественных материалов черепица, сайдинг и другие наружные материалы могут быть оторваны от дома. Это позволяет ветру и воде проникать внутрь, нанося ущерб дому. Кроме того, эти материалы могут стать опасными летающими или переносимыми ветром обломками во время шторма. Правильные методы крепления могут предотвратить отрыв материалов от дома во время сильных штормов.

Прикрепите обшивку крыши к каркасу крыши обычными гвоздями с кольцевым стержнем за 10 пенсов или гвоздями с кольцевым стержнем за 8 пенсов. Разместите их на расстоянии четырех дюймов по краям и шести дюймов друг от друга в середине фанерной обшивки. Используйте клей для дерева под обшивкой вдоль соединительного стыка с фермами крыши.

Гвозди с кольцевым стержнем

обеспечивают повышенную удерживающую способность благодаря кольцам с резьбой (рис. 5). Эти кольца врезаются в обшивку и каркас и противостоят более высоким подъемным силам.

Рисунок 5. Кольцевой гвоздь (не в масштабе).
Авторы и права: Барбара Холдеман, UF/IFAS PREC

Прочие ресурсы

Федеральный альянс безопасных домов: http://www.flash.org

Национальная библиотека ресурсов по обеспечению готовности Федерального агентства по чрезвычайным ситуациям: https://www.fema.gov/national-preparedness-resource-library

FloridaDisaster.org: Отделение по чрезвычайным ситуациям Флориды: http://www.floridadisaster.org

Институт безопасности бизнеса и дома: http://www.disastersafety.org/

Университет Флориды: Расширенный справочник UF/IFAS по стихийным бедствиям: https://branding. ifas.ufl.edu/disaster-handbook/

Сноски

1. Это документ ABE377 (Часть 4 из 6 в Образование + Действие = Снижение ущерба от ветра, серия ), одна из серий Департамента сельскохозяйственной и биологической инженерии, UF/IFAS Extension. Исходная дата публикации — ноябрь 2005 г. Пересмотрено в октябре 2013 г., ноябре 2016 г. и мае 2020 г. Посетите веб-сайт EDIS по адресу https://edis.ifas.ufl.edu для текущей поддерживаемой версии этой публикации. Первоначально эта публикация частично финансировалась за счет гранта Программы смягчения последствий жилищного строительства Департамента по делам сообществ Флориды.

2. Хэл С. Ноулз III, лектор и агент по ответственным вопросам, Устойчивое развитие и строительная среда и Департамент городского и регионального планирования, Колледж дизайна, строительства и планирования; Крейг Миллер, доцент Программы ресурсоэффективных сообществ; Кэтлин С. Рупперт, почетный профессор Программы ресурсоэффективных сообществ; Карла А.

Как усилить стропила двухскатной крыши: Усиление стропильной системы | Как усилить стропильную систему двухскатной крыши
