Ровная поверхность чернового пола – залог того, что чистовое покрытие ляжет на основание ровно и будет служить верой и правдой не один год. Притом некоторые виды покрытий очень трепетно относятся именно к ровности основания, так что порой выравнивать черновой пол приходится в обязательном порядке. Если стяжка всего лишь немного не ровная, то ее можно покрыть самовыравнивающейся смесью, и тогда она будет отвечать всем необходимым требованиям. Маяки для наливного пола – приспособления, без которых, конечно, можно обойтись при заливке тонкого слоя самовыравнивающейся смеси, но все же устанавливать их рекомендуется. Также желательно пользоваться ими и при обустройстве чистовых наливных полов. Какие они бывают и как правильно их ставить?

Маяки для наливного пола

Содержание статьи

• 1 Что такое маяки?
• 2 Виды маяков
• 3 Маяки для наливных оснований из шурупов
• 4 Реперы
• 5 Маяки из раствора
• 6 Подготовка основания
• 7 Вычисление нулевого уровня
• 8 Технология заливки пола при помощи реперов
  • 8. 1 Калькулятор расчета сухой строительной смеси для самовыравнивающегося пола
  • 8.2 Цены на наливные полы «Старатели»
  • 8.3 Видео – Наливные полы по маякам

Что такое маяки?

Маяки – это специальные или изготовленные вручную приспособления, которые устанавливаются на черновое основание и используются для того, чтобы заливаемая смесь, будь то стяжка или наливные полы, была залита максимально ровно. Особенно важно использование маяков на больших площадях, когда крайне сложно «на глаз» определить, насколько ровно залит пол.

Что такое наливные полы

Так, маяки устанавливаются строго по определенному уровню таким образом, чтобы их верхняя граница находилась в одной горизонтали. Ширина между ними может быть различной, но желательно выдержать ее примерно в 1-1,5 м, то есть на ширину правила. Когда смесь залита между двумя соседними маяками, на них опирается правило и проводится по ним, позволяя удалить/разровнять излишки смеси и сделать поверхность покрытия в этой части помещения идеально ровной.

Стяжка пола по маякам

Маяки могут использоваться как при заливке стяжки (в обязательном порядке), так и при создании наливных полов. Притом в последнем случае некоторые мастера считают, что использовать эти приспособления не нужно. Однако они ошибаются – маяки можно не использовать только в случае почти идеально ровного чернового основания, то есть для выравнивания незначительных перепадов и только на небольших площадях.

Маяки для пола

На данный момент наливные полы довольно часто используются при обустройстве домов и офисов, хотя ранее они применялись только для производственных помещений. Это обусловлено их свойствами – высокой устойчивостью к различным видам нагрузок. В домах же они стали использоваться не только из-за этого, а также благодаря тому, что позволяют создать идеально ровный и устойчивый к воздействию воды пол.

Основные виды наливных составов для полов

На заметку! Благодаря технологии наливных полов в домах теперь легко и просто можно создавать уникальные и красивые 3D основания, которые придадут неповторимый шарм интерьеру.

Наливные полы 3D

Маяки для наливных полов рекомендуется использовать на больших площадях. Именно на больших пространствах смесь не может разлиться ровным слоем без посторонней помощи, и вряд ли без маяков получится сделать аккуратное основание.

Национальный стандарт РФ ГОСТ Р 56379-2015. Полы. Метод испытания несущей способности. (утв. приказом Федерального агентства по техническому регулированию и метрологии от 3 апреля 2015 г. N 215-ст). Файл для скачивания.

ГОСТ Р 56379-2015

Виды маяков

Маяки для наливных полов, так же как и для стяжки, могут быть изготовлены из самых разных материалов, а также могут быть разделены на профессиональные и непрофессиональные, точечные и линейные (реечные). Обычно выбирать приходится, основываясь на физических свойствах используемой смеси и условиях, в которых предстоит работать. Важно помнить и о навыках того, кто будет выполнять обустройство полов.

Наливной пол, установка маяков

На заметку! С маяками линейного типа новичку работать будет проще, чем с точечными приспособлениями.

Таблица. Профессиональные и непрофессиональные маяки.

Тип	Пояснение
Профессиональные	Такие маяки продаются в магазине и уже изначально рассчитаны на обустройство наливного пола – изобретать тут ничего не нужно. Их достаточно правильно поставить и все – можно начинать работу. К ним относятся так называемые реперы.
Непрофессиональные	Как не трудно догадаться, данный тип изделий подразумевает все те маяки, которые изготавливаются из подручных средств или даже из цементного раствора. К этой группе можно отнести маяки из реек, раствора цемента, шурупов и т. д.

Также в категории реечных маяков можно отдельно выделить несколько типов.

1. Металлические. Маяки из металлического профиля, как правило – алюминиевого. Их можно купить в магазине. Идеальный вариант для небольших помещений. Фиксировать и регулировать их высоту можно при помощи саморезов. Подойдут для стяжки толщиной около 30 мм.

   Маяки из металлопрофиля

2. Деревянные. Это самый старый и привычный для многих вид маяков. Изготавливаются они из простых деревянных брусков небольшого сечения (около 25 мм, но размер может варьироваться в зависимости от того, какой высоты будет заливаться основание). Главный недостаток деревянных брусков как маяков – склонность к деформации под воздействием влаги.
   Виды материалов для маяков

Отдельно можно сказать о точечных маяках, изготовленных из растворов. Достаточно смонтировать на черновом основании небольшие опоры нужной высоты из раствора наподобие цементного и уложить на них направляющую.

На заметку! Иногда маяки делают из стальных труб, но, как правило, этот вариант применим для больших площадей и тяжелых толстых стяжек.

Маяки из квадратных труб

Маяки для наливных оснований из шурупов

Это один из простых вариантов маяков, который делается из подручных материалов. Во время ремонта, а тем более – капитального, в помещении в любом случае найдется несколько шурупов, из которых и изготавливаются маяки. Обычно достаточно просто вкрутить их в основание, а между ними натянуть до нужного уровня леску.

Совет! Работы лучше начинать от дальней относительно выхода стены.

Шурупы вкручены в основание

Первый маяк устанавливается на расстоянии 25-30 см от стены. В полу требуется высверлить неглубокие отверстия нужного диаметра, в которые вставляются дюбеля. Расстояния между отверстиями в одном ряду, да и между шурупами в соседних рядах должно быть небольшим – около 0,5 м. Заменить профессиональный дюбель можно чопиком из пробки или дерева. В него вкручиваются саморезы на определенную высоту.  Далее, уже зная, какой уровень должен быть у готового пола, между шурупами протягивается тонкая леса. В целом, подойдет любой материал, но только тот, который не будет сильно растягиваться.

Желательно помнить, что такой тип конструкций используется чаще всего для бетонных оснований.

Для деревянной основы он не очень пригоден – велик риск повредить уложенную ранее гидроизоляцию.

План-схема размещения системы маяков из саморезов

На заметку! При помощи вкручивания или выкручивания шурупов очень легко регулировать уровень маяка в любом его месте. Это удобно на случай допущения ошибки в предварительных расчетах.

Реперы

Это штыревые маяки профессионального типа, которые используются при монтаже наливных полов. Они представляют собой небольшой высоты конструкции, имеющие три «ножки», а в центре – стержень из металла. Таким образом, они напоминают треногу. Высоту центрального штыря можно по мере необходимости регулировать.

Репер

Установка таких маяков производится с шагом 1 м в шахматном порядке. Они не так просты в использовании, как кажутся, и относятся к профессиональному типу оборудования. Их рекомендуется использовать только опытным мастерам. Как правило, такие маяки удаляются сразу, как только было произведено выравнивание основания до нужного уровня.

Важно! Использовать реперы можно только на подготовленном основании – как правило, подготовительный этап – это шпаклевание. Притом ставить маяки можно только спустя 5 часов с момента нанесения шпатлевки. Также важно пользоваться уровнем, чтобы выставить изделия правильно.

Репер считается оригинальным и профессиональным маяком, который используется под наливной пол

Строительная нить может сослужить хорошую службу при установке реперов. Ее натягивают вдоль стены – таким образом получается специальный ориентир, который поможет выставить нужную высоту маяков. Нить поможет добиться идеально ровного готового основания, так как она не станет причиной погрешности, вызванной микронеровностями чернового основания, ведь находится в подвешенном состоянии.

Маяки из раствора

Также маяки можно сделать из раствора – растворных марок. Преимущество этого способа перед использованием тех же шурупов – простота и отсутствие негативного воздействия на основание в виде сверления отверстий. Наверное, именно поэтому такая вариация маяков используется довольно часто новичками, несмотря на то, что это точечная вариация.

Фото установленных маяков

Самый главный недостаток такого способа – хрупкость. Такие маяки могут легко сломаться/отпасть, и для этого прикладывать много усилий не понадобится. Притом исправить такие огрехи в процессе работы довольно непросто.

Суть метода проста – по поверхности пола распределяются кучки раствора таким образом, чтобы получились ряды определенного уровня маяков. Важно понимать, что смесь для создания таких опор должна быть идентичной используемой для заливки пола или схожей с ней.

Делаем установку маяков на раствор

Подготовка основания

Установка маяков производится на уже подготовленное к заливке пола основание. То есть для начала нужно по возможности удалить старое покрытие, оставив только бетонную стяжку. Притом если она находится в ненадлежащем состоянии, то ее придется демонтировать и залить новую, срок сушки которой составляет 28 суток.

Поверхность подходящей для монтажа наливного пола стяжки должна быть максимально ровной, на ней не должно быть глубоких выбоин. Все такие деформации нужно заделать. Также рекомендуется простучать стяжку на наличие пустот – их быть не должно, иначе пол со временем в этой части может провалиться.

Основание нужно подготовить перед установкой маяков

Также на поверхности не должно быть мусора – полы нужно очистить строительным пылесосом. Затем наносится грунтовочная смесь, которая улучшить сцепление и позволит стяжке не пылить. Важно уложить и гидроизоляцию.

Вычисление нулевого уровня

Теперь пора определить, какой толщины будет заливаться пол. Впрочем, такая же работа проводится и перед заливкой стяжки. Для этого нужно использовать строительный уровень. Важно определить, какие имеются перепады высот у чернового основания. Так, можно сделать это следующим образом: отметить базовую точку на высоте примерно 1 м от пола, далее воспользоваться лазерным уровнем, лучи которого отражаются по всему периметру стен, и, выполнив замеры от линии уровня до основания, посмотреть, каков будет перепад высот. Например, максимальное значение будет равно 1,01 м, а минимальное – 0,99 м. Значит, перепад высот составляет 2 см. Именно от этого перепада и нужно избавиться во время заливки наливного пола, чтобы получить идеальное основание. После выявления перепадов нужно нанести разметку предполагаемого уровня залитого пола – это и будет основная линия-ориентир при установке маяков.

Лазерный уровень

Важно помнить, что от этого этапа во многом зависит успех всей операции. Так что пренебрегать определением перепада высот не стоит.

На заметку! Когда будет нанесена основная разметка, ее точки можно соединить в единую линию для удобства работы. Переносить точки разметки с высоты в 1 м можно при помощи рулетки. Важно учитывать и будущую толщину наливного пола.

Определение нулевого уровня

Технология заливки пола при помощи реперов

Рассмотрим подробнее и наглядно, как происходит заливка наливного пола с использованием в качестве маяков реперов, изготовленных своими руками.

Шаг 1. Для начала нужно удалить старое основание, а также плохо держащиеся элементы стяжки. Это процесс подготовки основания, которым не стоит пренебрегать. Трудноудаляемые элементы можно сорвать, используя перфоратор. Главное – убрать все то, что плохо держится.

Удаляется старое основание

Шаг 2. Далее требуется провести тщательное обеспыливание поверхности. Для этих целей используется строительный пылесос. Конечно, крупные куски раствора и мусора нужно убирать вручную.

Далее удаляется пыль

Шаг 3. Далее при помощи лазерного нивелира или уровня нужно оценить ровность основания, найдя самую верхнюю и самую нижнюю точки пола. Теперь можно посчитать приблизительный средний слой – эти данные помогут вычислить оптимальный расход смеси.

Определяется уровень пола

Калькулятор расчета сухой строительной смеси для самовыравнивающегося пола

Перейти к расчётам



Введите запрашиваемые значения и нажмите «Рассчитать количество сухой смеси»

Расчет произвести по:

Площадь помещения, м²

.

ТОЛЩИНА ЗАЛИВАЕМОГО СЛОЯ

— планируемая минимальная толщина стяжки, миллиметров

— максимальный перепад высоты чернового пола, который необходимо выровнять стяжкой, миллиметров

.

ПАРАМЕТРЫ ВЫБРАННОЙ СМЕСИ ДЛЯ САМОВЫРАВНИВАЮЩЕГОСЯ ПОЛА

-указанный производителем расход, кг/м² на 10 мм слоя

— стандартная расфасовка смеси, кг

— мешок 20 кг — мешок 25 кг — мешок 30 кг — мешок 50 кг

Шаг 4. После этого полы нужно прогрунтовать. Грунтовка наносится кистью или валиком так, чтобы не был пропущен ни один квадратный сантиметр. Перед дальнейшими работами грунтовочный слой требуется просушить.

Нанесение грунтовки

Шаг 5. Теперь можно заняться изготовлением самодельных реперов. Для этого потребуется небольшой кусочек фанеры, в котором нужно высверлить отверстие небольшого диаметра (это будет шаблон), а также еще кусок фанеры и подвесы для легких подвесных потолков.

В фанере вырезано небольшое отверстие

Шаг 6. При помощи шаблона из фанеры требуется высверлить из другого куска фанеры несколько кружочков одного диаметра.

С помощью шаблона вырезаются кружочки одного диаметра

Готовые кружочки

Шаг 7. На каждой из круглых заготовок нужно отметить маркером центр и дополнительно оставить три метки на равном расстоянии друг от друга по периметру кружка (примерно в 1 см от края).

Вначале на каждой заготовке отмечается центр

Дополнительно ставится еще 3 метки

Шаг 8. Теперь из подвесов для потолков нужно вынуть металлические прутки и затем взять сверло чуть меньшего диаметра, чем сами прутки, и с его помощью просверлить в деревянных кружках отверстия по периметру и в центре каждой заготовки.

Сверлятся отверстия в заготовках

Шаг 9. Далее собираются реперы. В каждый кружок нужно вставить металлические прутки от подвесов. В центре отверстие должно быть такого диаметра, чтобы металлический прутик проходил с усилием.

В отверстия нужно вставить металлические прутки

Вставляются прутки

Шаг 10. Крайние прутики в каждой заготовке нужно установить так, чтобы они не двигались. Вот такая конструкция должна получиться.

Готовые самодельные реперы

Шаг 11. Далее в помещении нужно найти самую верхнюю точку и от полученного размера отнять минимально допустимое значение для уровня наливного пола (например, 3 мм). После этого полученное значение нужно отложить по длине центрального прутика, начиная от его низа.

Размечается центральный прут

Шаг 12. Значение на одном из прутков нужно продублировать и на остальные.

Разметка переносится на остальные прутки

Шаг 13. Далее один из маячков требуется поставить в удобное для работы место и опустить центральный прутик так, чтобы нанесенная метка совпала с лазерным лучом. Тогда под прутиком можно будет увидеть уровень толщины заливки.

Регулировка первого маяка

Метка совпала с лучом

Необходимая толщина заливки

Шаг 14. Затем нужно приготовить смесь для заливки согласно инструкции.

Приготовление смеси для заливки пола

Шаг 15. Когда смесь будет готова, можно приступать к заливке. Смесь нужно выливать на основание дозировано, ориентируясь по маякам и разравнивая смесь шпателем. Как только один участок залит и выровнен, маяк нужно сразу убирать. Оставшиеся после него отверстия тут же заполнятся смесью.

Заливка пола

Смесь разравнивается шпателем

Шаг 16. В процессе работы маяки можно переставлять, адаптируя их под новый участок пола.

Маяки можно переставлять

Шаг 17. После заливки пола его нужно прокатать игольчатым валиком с целью удаления пузырьков воздуха из него. Останется только дождаться, когда полы высохнут.

Залитый пол прокатывается игольчатым валиком

Цены на наливные полы «Старатели»

наливные полы старатели

Видео – Наливные полы по маякам

Вот таким образом и производится заливка наливного пола с использованием маяков. Повторим, что для небольших помещений пользоваться ими не нужно, но вот в просторных комнатах без маяков не обойтись, если хочется добиться идеально ровного пола.

Установка маяков для стяжки пола

Приветствую Вас, друзья.

Решили сделать ремонт и столкнулись с проблемой неровных полов?

В таком случае придется их выровнять, ведь финишным напольным покрытиям, таким как ковролин, ламинат или линолеум требуется ровная поверхность пола.

Лучший вариант по устранению неровностей полов — сделать стяжку. Различают несколько видов стяжки — сухая, полусухая и мокрая. У каждой имеются свои недостатки и преимущества, и мы с ними дальше ознакомимся. Но есть ключевой момент, объединяющий все виды монтажа — это установка маяков. От того, насколько правильно и грамотно установлены маяки для стяжки пола зависит ровность полов.

Здесь не получится «сработать на глазок» и даже жидкие наливные полы требуют установки специальных реперов, контролирующих будущий уровень пола.

Итак, друзья, неважно где вы собрались заливать  стяжку: в гараже, в квартире или в частном доме — придерживайтесь моих пошаговых инструкций по установке маяков. Благодаря им, вы не только сэкономите, но и не потеряете в качестве:)

Оглавление

• Подготовка основания
• Определяем нулевой уровень пола
• Способ установки маяков без лазерного уровня — видео
• Установка маяков для мокрой и полусухой стяжки
• Как установить маяки для стяжки пола с лазером — видео
• Маяки для наливных полов — реперы
• Как сделать маяки для наливных полов — видео
• Как установить маяки для сухой стяжки
• Как сделать маяки для сухой стяжки — видео

Подготовка основания

Для того, чтобы правильно залить стяжку нужно грамотно установить маяки, но перед этим необходимо провести ряд подготовительных работ. Подготовка под стяжку схожа по своей сути с подготовкой пола под ламинат.

1.   Проводим демонтаж старого напольного покрытия до прочного основания. Если полы деревянные, то рекомендую вам их разобрать. В принципе стяжку заливают и поверх деревянных полов, но это отдельная тема. Требуется удалить все неровности и отслаивающиеся куски. Трещины, если таковые имеются в черновом полу заделываются гипсом или раствором.
2. «Жирные» или блестящие поверхности нужно обработать щеткой по металлу для обеспечения лучшей сцепки со стяжкой. Затем необходимо убрать всю грязи и обеспылить поверхность.
3. Грунтуем поверхность. Можно воспользоваться валиком или кистью. Грунтуется поверхность в два этапа. Во второй раз грунт наносится только после полного высыхания первого слоя.
4. После полного высыхания грунтовки на полу раскатывается гидроизоляция. Обычно для этого используют пленку толщиной в 200 микрон.
5. По периметру помещения нужно проклеить демпферную ленту. Особенно это касается неотапливаемых помещений. Допустим вам надо установить маяки в гараже, тогда наклейка демпферной ленты будет обязательной. Клеится она для предотвращения растрескивания стяжки, которая играет в размерах ввиду изменения температурных характеристик.

Подготовка пола под установку маяков окончена  и теперь нужно определить уровень пола.

Определяем нулевой уровень пола

Способов определить уровень полов два — при помощи лазерного уровня и без онного.

• Как определить уровень полов с помощью лазерного уровня

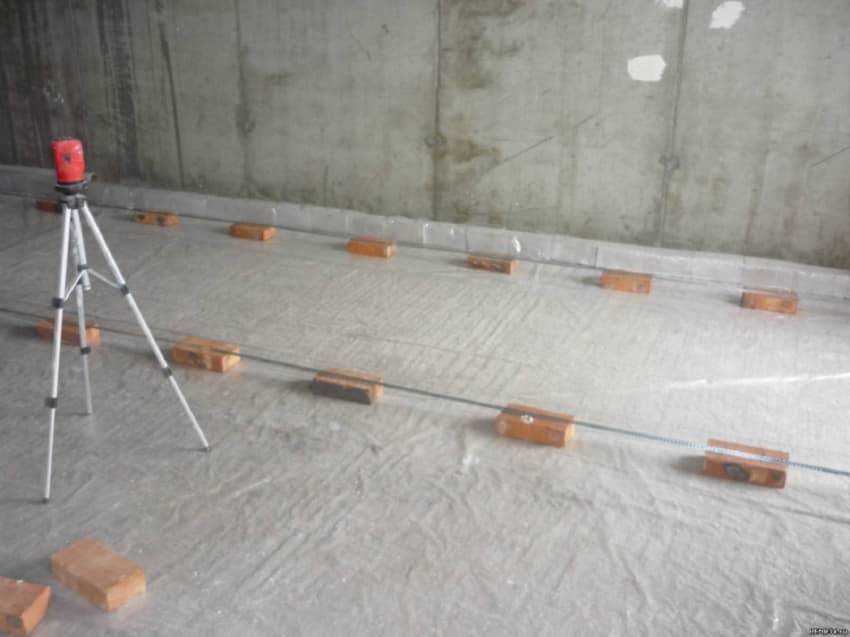

Устанавливаем лазерный уровень посередине комнаты. При наличии лучше использовать лазерный осепостроитель.

При помощи рулетки находим самую верхнюю точку. Она будет отправной точкой в расчетах минимальной толщины стяжки. Чтобы узнать, как рассчитать толщину стяжки читайте эту статью.

К нулевой точке прибавляем высоту стяжки и получаем уровень, по которому будут выставлены маяки.

• Как определить уровень полов без лазерного уровня

Если нет в наличии лазерного уровня, то можно обойтись и без него. Рядом с дверным проемом отмечаем точку на высоте 100 мм. От нее по всему периметру помещения строительным уровень отмечаем линию.

Рулеткой находим наивысшую точку и делаем отметку с учетом толщины стяжки.

ВАЖНО ЗНАТЬ!

Согласно СНиП минимальная стяжка пола не может быть меньше 4 см.

Теперь отбиваем найденный уровень стяжки по периметру комнаты.

По бокам стен насверливаем по несколько отверстий (количество зависит от площади помещения), устанавливаем саморезы и натягиваем капроновые шнуры, по которым будут выставляться уровень маяков.

Способ установки маяков без лазерного уровня — видео

Установка маяков для мокрой и полусухой стяжки

Рассмотрим основные виды маяков для мокрой и полусухой стяжки, способы их установки.

• На саморезах

Очень продуктивный и быстрый метод установки маяков, так как не требует времени на засыхание смеси. Для начала нужно приобрести крепления для маяков. Самые распространенные — это «креммеры» Knauff и крепления фирмы Зубр. В комплект входит:

1. саморез с пластиковым дюбелем
2. непосредственно крепление, состоящее из двух частей

Порядок работ:

• Отмечаем места сверления отверстий с шагом в 30 см
• Забиваем дюбеля и вкручиваем саморезы до необходимого уровня.
• На саморезы одеваем нижнюю часть крепления и устанавливаем в нее маяк.
• Фиксируем маяк верхней частью крепежа.

Как видите, быстро и практично.

• На растворе

Установка маяков на раствор не отличается сложностью. Если для первого способа нужны были специальные строительные маяки, то для раствора можно воспользоваться подручными средствами. Я например использовал профильную трубу 20 на 40 мм.

Порядок работ:

1. При помощи кусочков гипсокартона или деревянных подложек выставляем маяки в уровень.
2. Замешиваем раствор и закрепляем маяк

ВАЖНО ЗНАТЬ!

Срок высыхания раствора довольно велик, поэтому я советую вам применять быстросохнущие смеси с добавлением гипса.

     3. Если используете заводские маяки, то сначала накидываете «ляпухи» из раствора с шагом 40 — 50 см, а затем утапливаете в них маяк до нужного уровня.

     4. Остатки раствора аккуратно наносятся на маяк для лучшего схватывания.

• Комбинированный вариант установки

Комбинированный вариант установки маяков это смесь первого и второго способа. Просто вместо крепления маяков применяется раствор или смесь.

Порядок работ:

1. Сверлим отверстия и вкручиваете саморезы до уровня.
2. Замешиваем смесь и накладываем ее непосредственно на саморезы.
3. Утапливаем маяк, пока не упремся в саморез.
4. Остатки смеси равномерно распределяем по маяку.

• Маяки из раствора

До сих пор среди строителей идет спор — оставлять маяки в стяжке или нет. Так вот, особо умные монтажники догадались, что можно сделать маяки из строительной смеси. И мы возьмем их метод на вооружение.

Порядок работ:

1. Устанавливаем по всей длине помещения саморезы в уровень заливки стяжки.
2. Накидываем смесь по всей длине маяка.
3. Переворачиваем строительное правило и утапливаем его до саморезов.
4. Остатки смесь аккуратно убираем шпателем, формируя красивый штукатурный маяк.

ВАЖНО ЗНАТЬ!

Если нет возможности использовать саморезы, то можно сделать ляпухи, верхом у которых будет кусочек гипсокартона. Это хорошо видно в видео.

Как сделать маяк из штукатурки на пол — видео

• Маяки для полусухой стяжки

Полусухая стяжка имеет ряд преимуществ перед мокрой. Это и быстрота монтажа и время застывания. Технология монтажа схожа с созданием растворных маяков.

1. Формируем «ляпухи» из полусухой стяжки, выставляя их в уровень.
2. После их застывания обратной стороной правила формируем маяк по всей длине и ждем застывания.

• Маяки для плавающей стяжки

При проведении ремонта многие люди хотят дополнительно утеплитель полы и применяют для этого пеноплекс. Стяжка, которая ложится поверх утеплителя называется плавающей.

Как правильно установить маяки на пеноплекс — видео

Порядок работ:

1. Вкручиваем саморезы, регулируя из в уровень.
2. Устанавливаем маяки, используя либо смесь, как в комбинированном методе, либо крепления для маяков.

Как установить маяки для стяжки пола с лазером — видео

Маяки для наливных полов — реперы

Если перепады пола не имеют каких — то запредельных значений, то целесообразней будет воспользоваться самовыравнивающимися наливными полами. Многие новички допускают ошибки наивно полагая, что смесь сама заполнит все неровности.

При заливке самонивелирующей смеси используются специальные маяки. Их даже можно не покупать, а изготовить самостоятельно.

Если нет желания возиться с изготовлением маяков для налиного пола, то их можно купить. Репер — это проффесиональный маяк, который представляет из себя треногу с вращающимся механизмом.

Вращая центральный болт вы выставляете требуемый уровень заливки. Ставят реперы с шагом в 1 м. После заливки наливных полов реперы убираются.

Как сделать маяки для наливных полов — видео

Как установить маяки для сухой стяжки

Все большую популярность набирает сухая стяжка, которая отличается простотой и быстротой монтажа. В большинстве своем для сухой стяжки применяется мелкофракционный керамзит, на выровненную поверхность которого укладываются плиты ГВЛ.

Но так как керамзит представляет из себя сыпучую смесь, то его необходимо выровнять. Для этого применяются маяки для сухой стяжки.

Минимальный слой не должен быть меньше 3 см, поэтому обычный заводской маяк нам не подойдет. Я советую вам использовать металлический профиль для гипсокартона 60 на 27 мм.

Как подготовить основание и выставить уровень полов мы уже знаем, поэтому сразу приступим к установке маяков.

Укладывать профиль можно плоской стороной вниз и тогда его можно не вынимать. Он останется в полу и будет играть роль лаг для листов ГВЛ. При таком положении профилей керамзит заполнит пространство между стенок.

А можно уложить профиль плоской стороной вверх и после того, как керамзит будет выровнен — удалить профиль с последующей засыпкой керамзитом.

Как сделать маяки для сухой стяжки — видео

Заключение

Ну вот и все, друзья.

Мы рассмотрели с вами установку маяков для стяжки пола. Как видите все работы можно выполнить своими руками, не прибегая к помощи специалистов и надеюсь данная статья вам в этом поможет.

Успехов вам!

Технология Bluetooth Beacon для внутреннего позиционирования. 10 лучших советов

---

Как повысить эффективность, повысить качество обслуживания посетителей,
и повысить рентабельность инвестиций с помощью маяков Bluetooth LE?
Загрузите наше бесплатное руководство, чтобы узнать.

---

Благодаря высокой надежности, удобству использования и экономичности технологии на основе радиомаяков для внутреннего позиционирования и навигации стали наиболее популярными среди огромного разнообразия методов, представленных в настоящее время на рынке.
Установка маяков на объекте — один из ключевых процессов проекта Indoor Positioning. Тем не менее, «размещение маяков» может показаться простым, однако это не только это, и вам придется учитывать то одно, то другое. То, как вы подходите к настройке инфраструктуры Beacon, может либо обеспечить успех вашего проекта, либо разрушить его.
Поэтому мы хотели бы поделиться нашими 10 наиболее важными советами по установке Beacon.

1. Расчет маяков

В качестве первого шага, прежде чем заказывать маяки, вы должны рассчитать количество, необходимое для вашей установки. Заказ лишнего оборудования — это ненужная нагрузка на ваши расходы. Установка большего количества маяков, чем необходимо, может даже привести к нарушению вашей точности .

С другой стороны, меньше не всегда больше. Недостаточное покрытие маяков также приведет к неточным результатам позиционирования.
Одна из наших последних разработок, AGENT, позволяет вам моделировать вашу установку, предоставляя вам точную оценку необходимого количества маяков.

2. Безопасное разрешение

Чтобы иметь возможность установить маяки внутри соответствующего здания, вам потребуется разрешение, а также удостоверения личности для всех ваших инженеров на месте. Убедитесь, что вы получили разрешение от руководства объекта или отдела безопасности задолго до фактической установки, чтобы избежать любых потенциальных проблем с безопасностью или отказа в доступе к критическим областям, что приведет к задержкам вашего проекта.

3. Безопасность превыше всего

Установка маяков может не показаться рискованной работой. Тем не менее, важно соблюдать меры предосторожности и быть готовым, если что-то пойдет не так или возникнет чрезвычайная ситуация.

В частности, при установке в зданиях, которые еще строятся, вы всегда должны носить такое снаряжение, как защитные жилеты и каски. Также не забудьте заранее организовать лестницу, чтобы подняться достаточно высоко, чтобы установить маяки, и наденьте удобную обувь, чтобы обеспечить устойчивую опору.

4. Определение местоположения

При установке Маяков на стены внутри здания следует тщательно продумать, где их разместить. Как правило, Beacons следует размещать в поле зрения мобильных устройств. Вот несколько простых правил, которым вы должны следовать:
Не размещайте маяки на объектах, которые потенциально могут блокировать их сигнал пользователи смартфонов. Не ставьте их слишком высоко на стену, в идеале на 3-4 метра от земли.

5. Отрегулируйте установку в соответствии с типом здания

Кроме того, вам также необходимо учитывать тип здания, с которым вы работаете. Универсальный подход, к сожалению, здесь не сработает.

Большие открытые пространства (например, выставочные залы или центральная площадь торгового центра) часто требуют дополнительной настройки и точной настройки, когда речь идет о позиционировании Beacon и мощности сигнала . С другой стороны, места с четко дифференцированными путями (например, больницы или офисные помещения) обычно будут более простыми. Поэтому имейте в виду, что вам необходимо соответствующим образом планировать свою деятельность на месте.

6. Избегайте помех сигнала

При установке Beacon следует избегать использования определенных материалов и предметов, поскольку они могут вызывать помехи для сигнала Bluetooth. Некоторые из этих материалов, блокирующих сигнал, представляют собой металл, бетон, а также такие объекты, как микроволны или плохо экранированные кабели. Apple создала список потенциальных источников помех Bluetooth, чтобы вы могли его проверить.

7. Проверка поверхности

Всегда следите за тем, чтобы поверхность, на которую вы собираетесь установить маяки, была чистой, чтобы они хорошо к ней приклеились. Если на стене есть пыль или грязь, они не приклеятся должным образом, и рано или поздно Маяки оторвутся, в результате чего все Внутренняя система позиционирования не работает. Поэтому просто вытрите пыль полотенцем, прежде чем размещать маяк. Кроме того, обязательно используйте высококачественную клейкую ленту по той же причине.

8. Техническое обслуживание маяка

Срок службы батарей маяка обычно составляет около трех лет, после чего их необходимо заменить. В зависимости от вашей отрасли и варианта использования количество установленных маяков может варьироваться от 50 для небольших установок до 1500 маяков для крупных выставок.
Особенно в последнем случае вам понадобится система, которая точно сообщит вам, какой Маяк необходимо заменить.

Во избежание ситуации, когда слишком много Маяков выходит из строя одновременно, что может привести к сбою системы, вы всегда должны отслеживать свои Маяки и заранее знать, какие из них разряжены, чтобы заранее принять соответствующие меры, т. Е. Заказать новые Маяки.
Как indoo.rs, так и Kontakt.io предоставляют системы управления инфраструктурой маяков, которые позволяют отслеживать каждый маяк, включая состояние батареи и местоположение внутри здания, что упрощает настройку.

9. Коммуникация имеет ключевое значение

От начала до конца одним из наиболее важных аспектов успешной установки маяка является коммуникация . Постоянные консультации и обратная связь как внутри компании, так и с внешними партнерами, участвующими в проекте, важны для того, чтобы держать всех в курсе последних событий и избегать возможных неприятных сюрпризов по прибытии на место.

10. Позвольте профессионалу помочь вам

Установка маяков сама по себе не может считаться опасной или сложной работой. Тем не менее, правильная настройка имеет решающее значение для качества вывода, которое вы получите, например. для вашего Решение для внутреннего позиционирования , затем. Поэтому, если вы новичок в этой технологии и не чувствуете себя достаточно уверенно, делая это самостоятельно, вы можете подумать о том, чтобы профессионал сделал всю настройку для вас эффективно и с высококачественными результатами.

Сильвия Пихлер (Silvia Pichler) — менеджер по маркетингу компании indoo.rs, ведущего поставщика решений для внутреннего позиционирования и мобильных устройств навигации. Среди их клиентов такие крупные игроки, как аэропорт Сан-Франциско, Amtrak и Kaleida Health. Компания также предоставляет профессиональные услуги   , которые включают установку маяков и полное внедрение системы внутреннего позиционирования.

Как точно определить местоположение в помещении с помощью маяков Bluetooth?

Bluetooth-маяки — это небольшой, простой и экономичный способ установить связь между реальным миром и вашим мобильным приложением. Использование маяков для push-уведомлений, доставки купонов и обнаружения присутствия довольно просто. Но если вы хотите создать точное позиционирование в помещении с помощью маяков, все становится немного сложнее. Есть ряд моментов как со стороны разработки программного обеспечения, так и с точки зрения размещения маяка, которые необходимо учитывать. При этом при тщательной подготовке можно достичь точности позиционирования 1-2 метра, в том числе с помощью маяков Bluetooth. Давайте рассмотрим этапы подготовки внутреннего позиционирования на основе маяков для обеспечения оптимальной точности, независимо от того, создаете ли вы его с нуля или используете платформу Proximi.io.

Маяки Bluetooth и программное обеспечение

Определение местоположения маяков. Начнем с основ. Маяк Bluetooth не имеет встроенной аналитики местоположения. Как следует из их названия, они подобны маякам, передающим сигнал Bluetooth вокруг себя, ожидая, что находящиеся поблизости умные устройства уловят его и поймут его значение. В зависимости от того, используете ли вы протокол iBeacon, Eddystone или какой-либо другой протокол, ваши маяки будут либо передавать свой UUID, основные и второстепенные значения, либо свое пространство имен и идентификаторы экземпляра. Чтобы превратить эти значения в реальные координаты, вам необходимо назначить физические координаты каждого из этих маяков либо внутри вашего приложения, либо во внешней базе данных. Сравнив полученные значения сигнала с вашими зарегистрированными маяками и их координатами, вы сможете получить первую приблизительную оценку положения через RSSI. RSSI расшифровывается как Индикатор мощности принятого сигнала, который представляет собой значение мощности принятого радиосигнала. Чем больше расстояние, тем ниже сигнал RSSI.

Трилатерация. Второе самое важное, что нужно знать, это то, что маяки не имеют направленной антенны — вы можете получить только оценку расстояния до маяка, а не направление, откуда исходит сигнал. Чтобы понять это, вам нужно иметь прямую видимость до трех или более маяков и сравнить значения RSSI для каждого из них. Когда маяки правильно расположены, расчет указывает на одно конкретное место в комнате. Как говорится в этом термине, вам нужно как минимум три маяка для вычета точной позиции. Единственным исключением являются узкие коридоры или другие ситуации, когда вы можете рассчитать положение между двумя маяками.

Фильтры Калмана. К сожалению, даже у лучших моделей маяков в передаваемом сигнале бывают неоднородности, и на него могут дополнительно влиять нежелательные шумы. Поэтому распространенным решением является добавление набора фильтров и алгоритмов поверх вычисления трилатерации. Короче говоря, фильтры Калмана — это алгоритм, учитывающий историю измерений. С ними многие позиционные прыжки могут быть прекращены.

Платформа Proximi.io

Если вы используете платформу Proximi.io, вам не нужно беспокоиться ни о каких из вышеперечисленных проблем с программным обеспечением. В двух словах, платформа Proximi.io предоставляет вам доступ ко всем технологиям определения местоположения через единый SDK и API. Наши библиотеки автоматически обрабатывают всю логику позиционирования маяка, триангуляции и фильтрации в фоновом режиме. Помимо маяков, вы можете комбинировать IndoorAtlas, Wi-Fi, GPS и мобильное позиционирование.

Важно помнить, что при использовании платформы Proximi.io для позиционирования на основе маяков необходимо очень осторожно размещать позиции маяков на веб-портале. Мы рекомендуем связать подробный план этажа для каждого этажа, чтобы помочь вам в процессе размещения. Если вам нужны дополнительные инструкции о том, как добавлять и размещать маяки, перейдите по этой ссылке: Часть 3. Маяки BLE. При их добавлении имейте в виду, что в расчете трилатерации используются только маяки в пределах одного отдела. Если вы стремитесь достичь точного местоположения, добавляйте маяки в одну и ту же комнату или область всегда в одном и том же отделе. Если ваше смарт-устройство все еще пытается вычислить трилатерацию, убедитесь, что вы не отключили его в «Дополнительных настройках». Это можно найти в разделе «Управление приложениями».



Маяки Bluetooth и физический мир

Выбор оборудования. Что касается физических устройств, которые вы используете, существуют десятки производителей маячков Bluetooth. Мы настоятельно рекомендуем вам ознакомиться с техническими характеристиками, прежде чем принимать какие-либо решения. Вы не хотите, чтобы в конечном итоге маяки с нерегулярным сигналом или слабым временем автономной работы. Что касается протокола, который вы используете, вы можете использовать любой из доступных вариантов позиционирования. Однако, если вы используете платформу Proximi.io, вам нужно выбрать либо iBeacon, либо Eddystone, которые поддерживаются почти всеми маяками.

Если вы стремитесь к высокой точности определения местоположения, лучше всего размещать маяки на стенах на высоте около 2 м. Когда сигнал поступает сверху, вашему интеллектуальному устройству легче его принять. Мы рекомендуем размещать их на видном месте, препятствия из железа и другого тяжелого материала могут мешать.

Размещение маяка. Когда вы планируете, где установить маяки, пожалуйста, найдите план местности. Это поможет вам измерить размеры комнат и рассчитать количество необходимых Bluetooth-маячков. Начните с размещения по одному маяку в каждом углу комнаты. Если ваша квадратная комната больше, чем досягаемость сигнала маяка, вам нужно больше маяков между углами , чтобы обеспечить точность определения местоположения 1–2 метра. Когда вы работаете с помещениями не квадратной формы, мы предлагаем вам также взглянуть на карту этажа и спланировать там расположение маяков. Убедитесь, что маяки находятся на расстоянии менее радиуса действия их сигнала друг от друга. Например, если вы установили их мощность передачи равной 30 м, предпочтительное максимальное расстояние составляет 20–25 м, чтобы обеспечить более точное местоположение. Также убедитесь, что ваша комната достаточно велика. Точность определения местоположения обычно составляет от 1 до 2 метров, поэтому, если ваша комната слишком мала, ваш смартфон не сможет вычислить трилатерацию.

Вот примеры расположения маяка в квадратной комнате. На этом рисунке показана большая комната, где требуется более одного маяка на угол.

Когда у вас есть достаточно большая комната и ее размеры, вам, возможно, захочется подумать о переходе между внутренним и наружным пространством. Если вы размещаете маяки, например. магазин, вы можете добавить один из них прямо рядом со входом. Когда покупатель со смарт-устройством и установленным на нем вашим приложением входит или выходит из вашего магазина, событие будет запущено. Помимо этого сценария, существует множество других обстоятельств, в которых вы можете применить эту информацию. Если вы стремитесь к точному местоположению в многоэтажном здании, рекомендуется добавлять маяки сразу после входа/выхода на лестницу, эскалатор или лифт. Ваше смарт-устройство само не понимает разницы между этажами, поэтому важно установить маяк сразу после смены этажа. Это также важно для потенциальных целей поиска пути.

Мы также рекомендуем вам расставить приоритеты в ваших комнатах и ​​окружающей среде. У вас есть комнаты, где вам, возможно, не нужно это точное местоположение, например. туалеты и кладовки? Если вы имеете в виду такие комнаты, вы можете оставить их с меньшим количеством маяков.

Профессиональный совет! Если вы хотите проверить, возможна ли трилатерация с вашими текущими позициями маяка, просто возьмите старую добрую ручку и бумагу и раскрасьте расстояния! Если вы не умеете делать треугольники между маяками, скорее всего, трилатерации не будет. Запомните силу сигнала и дальность действия маяков. Удачной раскраски!



Настройки маяка . После того, как вы разместили свои маяки, полезно взглянуть на их настройки. Обычно производители Beacon отправляют свои устройства с отличными настройками по умолчанию, поэтому, если вам повезет, вам вообще не нужно трогать эти настройки. Маяки обычно поставляются с приложением/веб-порталом, которые можно использовать для управления ими.

По умолчанию мощность передачи обычно устанавливается где-то около -4 дБ, а интервал передачи максимум около 350 миллисекунд. Они хороши для точного позиционирования в помещении. Если значение интервала передачи установлено выше, это снизит скорость и точность позиционирования. Если вам не хватает точного местоположения вашего смарт-устройства, а маяки были размещены правильно, обратите внимание на эти настройки.



Так что же помнить?

1. Регулярно и равномерно размещайте маяки в окружающей среде. Количество маяков зависит от вашей среды.
2. Разместите их на стенах высотой около 2 м.
3. Убедитесь, что вы установили предпочтительные настройки для маяков.
