Способы и технология установки свай 🔨

Сваи в современном строительстве заняли прочное и, по праву, заслуженное место в обустройстве фундаментов, благодаря ряду неоспоримых преимуществ, по сравнению с традиционными ленточными фундаментами.

Оглавление:

• Способы установки свай
• Установка винтовых свай
• Установка свай с помощью техники
• Установка свай вручную
• Технология установки забивных железобетонных свай
• Технология установки буронабивных свай

В зависимости от типа применяемых свай, будут отличаться и способы их установки. Среди довольно большого количества решений, применяемых при установке свай можно выделить несколько, основных способов, зависящих от типа грунтов в месте строительства и параметров выбранных свай:

• Забивка свай;
• Ввинчивание;
• Вдавливание;
• Вибрационная установка;
• Подмыв.

Важно! Определить вид грунта и, наиболее отвечающий местным условиям, способ установки свай, может только специалист строитель, после проведения всех подготовительных работ.

Винтовые сваи представляют собой металлическую трубу, со специальным антикоррозийным покрытием. На одном конце винтовой сваи закреплен бур специальной конструкции, которая позволяет уплотнять грунт, по мере заглубления, так же данный элемент позволяет, установленной свае, выдерживать значительную нагрузку, за счет формирования опорного профиля, и помогает избежать вертикальных смещений, во время сезонных подвижек грунта.

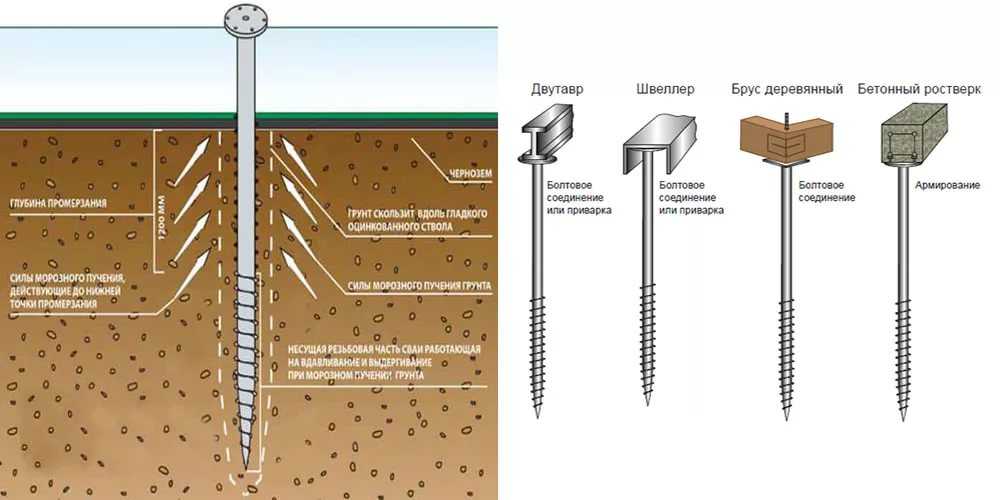

Рис. 1 Винтовая свая

Установка данного типа свай может производится как с применением спецтехники, так и ручным способом.

Механизированный способ установки – позволяет, значительно сократить время, затраченное на обустройство свайного поля, но финансово оправдан только при строительстве больших объектов, или когда сроки, отведенные на строительство не позволяют использовать другие способы установки. В случае механизированной установки применяют специальную машину для установки винтовых свай.

Порядок действий механизированной установке свай:

• На размеченном участке, обустраиваются ревизионные скважины, глубиной около 30 % от длинны сваи. Данные скважины бурятся в местах будущей установки свай.
• После бурения ревизионных скважин в них, с помощью крана, погружаются сами сваи.
• После этого верхнюю часть сваи закрепляют в специальное крепление на установке, после проведения необходимых работ свая завинчивается в грунт не необходимую глубину.

Рис. 2 Буровая машина

Если механизированная установка, по каким-либо причинам не оправдана, производят монтаж свай с помощью ручного ворота . Порядок проводимых действий в этом случае, следующий:

• Проводится бурение калибровочной скважины, на глубину 30% от длины самой сваи. В случае если длина сваи составляет менее двух метров, данным этапом можно пренебречь.
• В отверстия на оголовке сваи вставляется металлическая труба или лом. После этого, производится вращение сваи и ее заглубление в грунт. При применении ручного ворота необходим , постоянный, контроль вертикального положения сваи, как правило данную операцию выполняют с помощью гидроуровня. Свая углубляется в грунт до метки, которая предварительно наносится на тело сваи, уровень метки может быть различным в зависимости от качества грунтов на строительной площадке.

Совет эксперта! При установке винтовых свай ручным способом, следует позаботиться о наличии на стройплощадке достаточного количества работников, в связи с тем, что данная работа требует приложения значительных усилий.

Железобетонные сваи являются приоритетным вариантом при строительстве объектов обладающих большой массой и высоким значение оказываемого на грунт давления. При всех достоинствах — высокой прочности, большой глубиной а следовательно и более равномерным распределением нагрузки, имеют и недостатки – сложности при транспортировке, установка данного вида свай может проводиться только с использованием спецтехники.

Установку забивных свай можно разделить на несколько этапов:

• Геодезическая разметка территории будущего свайного поля. Позволяет определить наиболее предпочтительные точки для бурения.
• Пробная забивка – для уточнения состава грунтов строительной площадки и их подвижности. А так же уточнения способности сваи выдерживать динамические нагрузки на данном участке.

При соблюдении всех необходимых условий производится забивка свай. Забивка осуществляется с помощью ударных молотов с массой рабочей части от 0,3 до 10 тонн. Перед забивкой сваю устанавливают строго вертикально, допустимое отклонение должно быть не более одного градуса, в противном случае свая либо выравнивается, либо извлекается и устанавливается заново.
Особенностью установки таких свай является то, что забивка происходит до, так называемого уровня отказа, уровень отказа это величина на которую погружается свая, после забивки, от одного удара молотом. Погружение сваи может происходить до проектного уровня отказа, так и до уровня погружения определяемого проектом строительства.

Рис. 3 Установка железобетонной сваи

Преимуществами фундаментов сооружаемых из забивных железобетонных свая является их устойчивость к горизонтально направленным нагрузкам, и равномерное распределение нагрузок по всей площади фундамента.

К недостаткам ударного способа установки можно отнести высокая шумовая нагрузка на прилегающие к стройплощадке территории и возможное повреждение окружающих зданий в результате сейсмических нагрузок возникающих при работе молота.

Важно! Для правильного обустройства свайного поля, необходимо обязательное проведение исследовательских работ и составление, по их результатам, проектной документации.

Буронабивные сваи — это, своего рода, железобетонные сваи, применяемые для строительства больших объектов с давлением на грунт десятки тысяч тонн. Особенностью таких свай является то, что, при необходимости они могут быть усилены с помощью дополнительного армирования. Установка буронабивных свай подразделяется на несколько этапов:

• На первом этапе установки, в грунте, высверливается специальная скважина, диаметр которой определяется проектной документацией. Глубина бурения может достигать 40 м.
• После бурения в скважину опускают специальный армирующий каркас, чаще всего стальной. При установки на слабых или подвижных грунтах, проводят дополнительное укрепление каркаса, с помощью специальных строительных растворов.
• После монтажа армирующего каркаса производится заливка скважины бетоном. Этот этап имеет очень большое значение, так – как при несоблюдении всех технологических требования не получится получить требуемую прочность конструкции.
• Конечным этапом установки является формирование «головы» сваи при помощи специального приспособления — кондуктора.

Рис. 4 Этапы погружения железобетонных свай

Не смотря на довольно сложную установку, буронабивные сваи имеют ряд преимуществ, по сравнению с остальными типами свай применяемых в строительстве:

• Диаметр такой сваи может быть увеличен, даже после установки.
• Глубина установки исключает сезонные изменения температуры.
• Высокая надежность при, сравнительно, небольших материальных затратах.
• При установке не нарушается структура окружающих грунтов.
• Ввиду особенностей установки позволяют расширение, собственного, диаметра до требуемых величин, а следовательно и увеличение возможных нагрузок.

Таким образом, для строительства небольшого загородного дома, до двух этажей, идеальным решением, как с финансовой стороны, так и по затраченному времени будет являться установка винтовых свай. Если же высота постройки превышает три этажа или характер грунтов не позволяет использовать винтовые сваи, тогда лучшим вариантом будет использование забивных свай. Буронабивные сваи устанавливаются, если ожидается высокая нагрузка на фундамент строения, например, при оборудовании бассейна большого объема на значительной высоте от уровня почвы.

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

На каком расстоянии устанавливать винтовые сваи друг от друга

Общее количество свай рассчитывается с учётом шага между ними. Как его определить? Об этом мы расскажем в нашей статье.

Расчёт шага между винтовыми сваями

При расчёте специалисты обычно учитывают: фактическую массу застройки, включая коммуникационные системы, отделку и вес крупного оборудования (если такое планируется), нагрузки природного фактора (ветровые и снеговые), несущую способность грунта, технические свойства свай и коэффициент запаса.

Точный расчёт можно совершить только с учётов всех данных по вышеперечисленным параметрам. Чтобы воспользоваться ими, следует ознакомиться со СНиП и справочниками показателей грунта и ветровых нагрузок. Коэффициент запаса в основном не превышает 1,1 -1,25.

С учётом всех этих значений, расчёт производится следующим образом: вычисляем несущую способность свай (обычно она указана в технических характеристиках в магазине), которая является прямо пропорциональной к диаметру свай.

Далее суммарная нагрузка делиться на несущую способность одной металлической опоры. В итоге получаем количество свай, которые равномерно распределяем по периметру застройки.

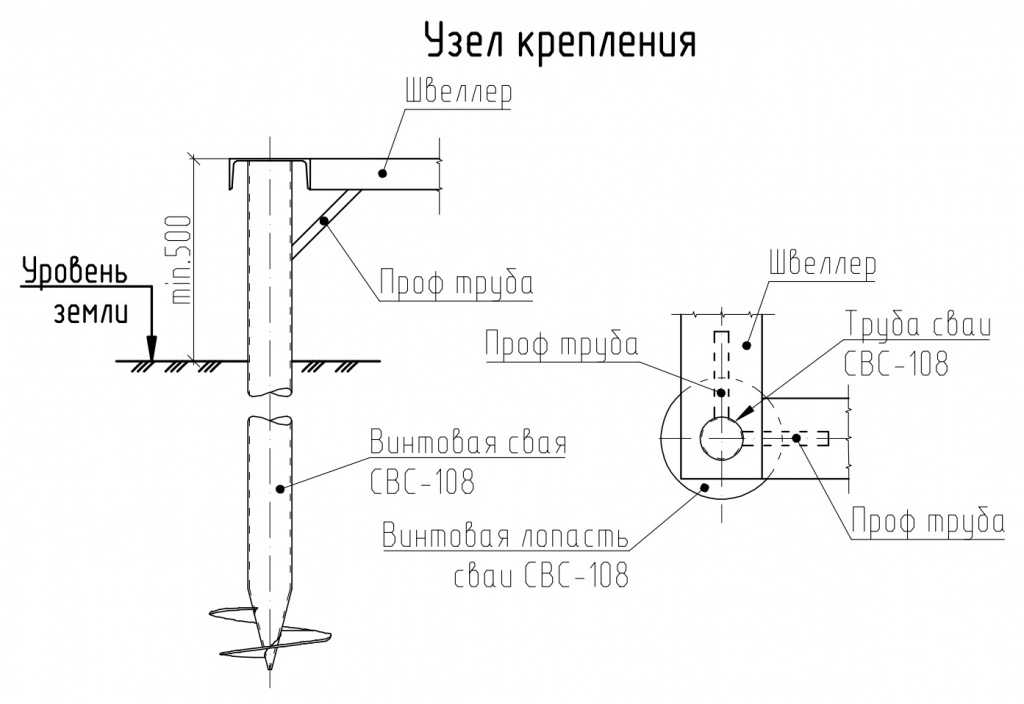

Другой способ расчётов включает в себя определение нагрузки на один погонный метр ростверка. Данная формула помогает вычислить, сколько опор потребуется для одного метра обвязки. Так, общая нагрузка делиться на длину несущих стен. Полученный результат следом делят на несущую способность свай. Обычно данную методику применяют только для крупных массивных застроек.

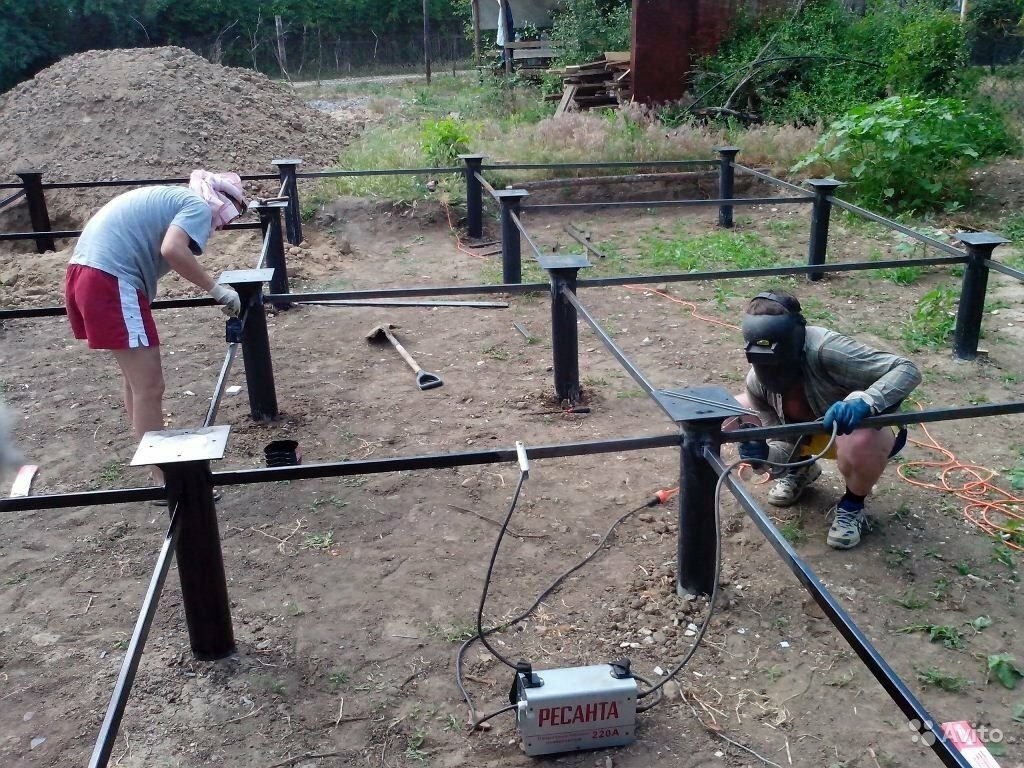

После вычислений, происходит расстановка свай по периметру плана фундамента. Специалисты выделяют четыре способа распределить нагрузку на опоры:

• одиночное (для лёгких построек)

Опоры распределяют под вертикальными стойками, в угловых точках и обязательно под местом строительства несущих стен. Шаг от 1,2 – 3м.

• ленточное (для массивных строений)

Сваи расставляют с коротким шагом 0,5-0, 8 м одну за другой (лентой) под всеми несущими стенами.

• кустовое (в случае сложного дизайнерского решения, необычной формы)

Сваи точечно устанавливаются прямо под массивными опорами. В местах особой нагрузки шаг между ними небольшой и достаточно хаотичный.

• сплошное («свайное поле», для крупных строений на слабом грунте или в холмистой местности).

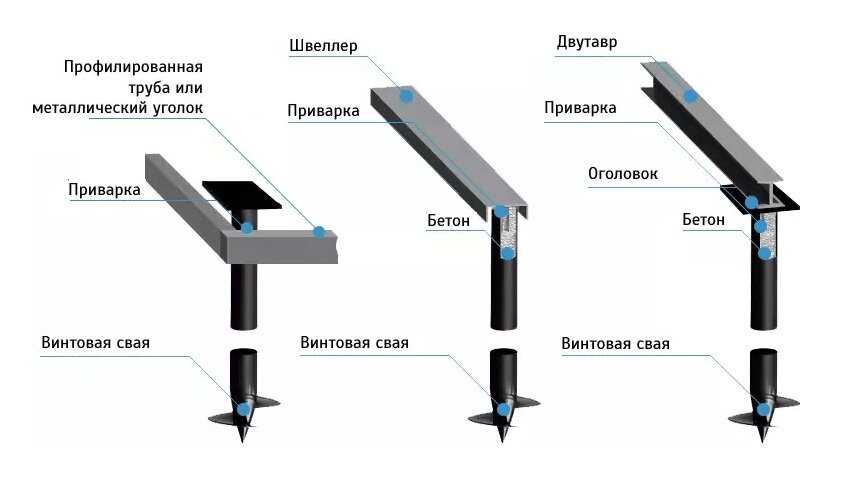

Минимальное расстояние не регулируется и зависит от качества материала ростверка.

Самостоятельно или обратиться к профессионалам?

Найти статистические данные, СНиПы для фундамента из свай, данные по характеристике грунтов различных регионов легко. Однако так ли они будут верны именно в вашем месте застройки? Без испытаний грунта, точного расчёта нагрузки, фундамент вряд ли прослужит в течение долгого времени. Если у Вас есть профессиональные навыки или техника для монтажа винтовых свай, выполните работы сами, не прибегая ни к чьей помощи. Однако расчёт и покупку свай оставьте специалистам. Такое планирование действий позволит сэкономить на ремонтных работах или переделке фундамента в случае неудачного строительства. Проект будущего фундамента – не простое технологическое решение и должен быть выполнен профессионалами с учётом всех норм.

Процесс установки фундамента

— Как устанавливаются винтовые сваи?

Установка
3 маленьких шага

Простой и быстрый процесс

Для установки винтовых свай требуется всего три простых и быстрых шага, в результате которых ваш проект будет построен на прочном, долговечном и гарантированном фундаменте.

Оценка

Один телефонный звонок, электронная почта или онлайн-запрос стоимости — это все, что нужно, чтобы один из наших сертифицированных монтажников приехал к вам на встречу. Они примут к сведению ваши потребности, определят расположение конструкции, которая будет поддерживаться, и точное количество необходимых свай.

Затем они предоставят вам точную смету расходов на реализацию вашего проекта. Положитесь на опыт наших установщиков, чтобы предложить вам наилучшее решение!

Планирование

Чтобы обеспечить наилучшие и безопасные результаты, наши специалисты работают с командой инженеров, чтобы обеспечить прочность и долговечность вашей конструкции в зависимости от действий, которые вы собираетесь выполнять.

После планирования и проверки наши монтажники свяжутся с вами, чтобы определить дату и время установки, а также ожидаемую продолжительность работ.

Установка

Только один из наших сертифицированных монтажников приедет на установку с нашим специально разработанным минитрактором, оснащенным безопасными для травы шинами, которые не повреждают почву. Наши специалисты потратят необходимое время, чтобы вернуть все на место в вашей собственности, прежде чем они уйдут.

Как только сваи будут установлены в землю, они сразу же готовы принять вашу конструкцию! Ваш фундамент будет стабильным и ровным долгие годы, это гарантировано!

Специализированное оборудование

Не наносит вреда вашей земле!

Pro Pieux Foundations использует уникальное, надежное и универсальное оборудование для установки винтовых свай: минитрактор марки Kubota. Эффективный на всех типах почвы, неровной или нет, он оснащен безопасными для травы шинами, чтобы не повредить вашу землю. Независимо от того, есть ли у вас новая или существующая структура, это не имеет значения! Наше специализированное оборудование позволяет устанавливать под ними сваи даже в
запретных зонах.

Трактор, оснащенный мини-экскаватором в задней части, может извлекать камни и препятствия, облегчая точное позиционирование свай. Удаление сонотруб и анкеровка свай в скале также возможно с помощью мини-экскаватора. Таким образом, ни одно из этих условий не может задержать установку свай, которую можно выполнить быстро, часто в течение суток.

Установка гарантирована!

Pro Post Foundations предлагает полную гарантию на установку свай. Наши квалифицированные монтажники сделают работу безупречно, чисто и гладко, даже в дождь они превзойдут ваши ожидания. Безопасно реализуйте свой проект и подарите себе душевное спокойствие на долгие годы

Сертифицированный и гарантированный продукт, команда преданных своему делу профессионалов и качественная работа; Спросите профессионалов, спросите о фундаментах Pro Post

Наши сертификаты

Когда дело доходит до установки винтовых свай, требуются сертифицированные сваи. Наши винтовые сваи соответствуют самым высоким стандартам в отрасли. Произведенные в Канаде сваи Pro Post Foundations сертифицированы Канадским центром строительных материалов (CCMC) по лицензии 13608 R и, следовательно, соответствуют Национальным строительным нормам и стандартам. Кроме того, у нас действует строгая система контроля качества, а наш завод сертифицирован CWB (Канадское бюро сварки), что гарантирует вам качество устанавливаемого продукта.

Сертифицированная продукция

Винтовые сваи сертифицированы CCMC по лицензии 13608-R.

Современное производство.

Оцинкованные винтовые сваи и принадлежности.

Продукт протестирован в соответствии со строгими стандартами и подвергается строгому контролю качества.

Сертифицированные и обученные монтажники

Монтажники обучены и сертифицированы производителем.

Бригада сварщиков, сертифицированных CWB (Canadian Welding Bureau), стандарт W59.

Ноу-хау и профессионализм лежат в основе команды Pro Post Foundations.

Монтажники с опытом работы более 15 лет. Тысячи успешных проектов и
установленных свай!

Быстро и без ожиданий

Установка винтовых свай с помощью минитрактора Kubota 100% предназначен для установки винтовых свай. Не повреждает землю, так как оснащен шинами для газона, а не гусеницами.

Оснащен небольшим экскаватором сзади, который при необходимости можно использовать для устранения препятствий в земле.

Надежный и очень универсальный, даже в ограниченном пространстве или на склонах.

Проконсультируйтесь с CWB

Проконсультируйтесь с CCMC

Установка системы винтовых свай

Стабилизируйте свой фундамент с помощью винтовых свай

Независимо от размера и формы, самым важным компонентом любой недвижимости во Флориде является ее фундамент. Фундамент – это конструкция, поддерживающая здание с нуля. Поскольку фундамент играет такую ​​важную роль в общем строительстве жилой и коммерческой недвижимости, не менее важно нанять авторитетного компания по ремонту фундамента , чтобы создать свой фундамент и инвестировать в высококачественные материалы для строительства нового фундамента. Компания Stable Foundation Solutions, Inc. предоставляет полный спектр услуг по фундаменту , включая установку винтовых свай в Санкт-Петербурге, Тампе, Майами, Кейп-Корал, Неаполе и Форт-Сити. Майерс, среди других городов по всей Флориде, использует экономически эффективные методы, лучшие в отрасли методы ремонта и инновационные фундаментные решения для устойчивых результатов.

Рентабельность

Спиральные сваи обеспечивают экономичное решение сложных проблем с фундаментом и могут использоваться для фундамента , поддерживающего фундамент , или во время нового строительства для немедленной нагрузки и экономической эффективности по сравнению с традиционными методами фундамента. Эти компоненты имеют встроенный контроль качества с отслеживанием отношения крутящего момента к мощности в режиме реального времени во время установки.

Time-Efficient

Спиральные сваи предлагают экономичное решение проблем устойчивости фундамента в сочетании с доступностью по времени. Эти компоненты могут быть установлены быстрее, чем другие типы компонентов фундамента. Использование винтовых свай повышает эффективность выполнения строительных проектов, поэтому вы можете начать строительство нового дома или бизнес-структуры с меньшими задержками.

Предварительно спроектированные

Винтовые сваи быстро устанавливаются и обладают встроенными преимуществами. Предварительно спроектированная система обеспечивает полностью предсказуемые результаты установки. Эти компоненты бывают самых разных типов свай и грузоподъемности (от 8 до 200 тонн), обеспечивают повышенную гибкость и требуют лишь небольшого маневренного установочного оборудования.

Как используются винтовые сваи?

Винтовые сваи широко используются, особенно при строительстве фундаментов. Некоторые из наиболее типичных применений винтовых свай включают забивку глубоких фундаментов для нового строительства; укрепление фундамента строения; создание фундамента без какой-либо формы бетона; создание настенных анкеров или подхватов; укрепление конструкции на постоянной или временной основе; создание грунтовых анкеров для стабилизации склона; обвязка инженерной сети или трубопровода; изготовление откидного настенного анкера; возведение переборок или волноломов; или строительство мостов, пешеходных дорожек или тротуаров для пешеходов.
