Как установить петли на деревянный люк: видео и чертежи крепления скрытого механизма — ЖК Акваполис

Содержание

видео и чертежи крепления скрытого механизма

При изготовлении люка для подвала основная проблема – выбор петель и подъемного механизма. Детали должны обеспечить исправное открывание дверцы, справляясь с нагрузками от ее веса. Если установить ненадежные петли для люка в подвал, со временем они расшатаются и выйдут из строя.

Вместе с петлями на люк установлены газоподъемные механизмы Вернуться к оглавлению

Содержание материала

Типы петель для люка

Петли для люка разнятся по конструкции, форме, размерам и способам установки.

Вид петли, фото:	Описание:
Накладная петля	Простой вариант – петли накладного типа, как на обычных дверях. Состоят из двух пластин, соединенных на оси в виде металлического штыря. Прикручиваются на саморезы к перекрытию и к крышке люка. Дешевые, просто смонтировать, но есть недостаток – без утопления в толщу материала получается заметная щель, да и сами петли остаются на виду, и даже могут выпирать за плоскость пола. Их устанавливают в обычно в утилитарных зданиях и помещениях, где требования к эстетике минимальные.
Скрытые петли для люка в подвал	Еще один простой вариант, но монтируется изнутри. Форма бывает разная, одна из них имеет отверстия, в которые вставляется штырь (ось вращения), а у другой есть кронштейн, который за счет этого штыря удерживается. Конструкция дает возможность откидывать люк под 90 градусов кверху. Внимание! Такой угол открывания крышки — нормальный для многих скрытых петель. Важно предусмотреть механизмы для предотвращения произвольного закрытия. Петлю используют с легкими крышками люка из дерева.
Петля-кронштейн потайная	Модификация предыдущего варианта. Состоит из широкой части, выгнутой в виде знака вопроса, и маленького основания, которое прикручивается или приваривается к перекрытию или внешней металлической раме конструкции. Можно закидывать люк за выступающую за край проема отделку, не цепляя ее. Используют почти на всех люках скрытого типа.
Петля-ножницы для напольного люка на шарнирах	Применяют для самодельных люков. На фотографии автомобильный кронштейн от капота ЗИЛа. Конструкция в форме ножниц позволяет скрыть механизм внутри. Петли прочны и работают хорошо. Пружина облегчает закрывание и открывание.
Петля пантограф	Эти петли напоминают предыдущие, но строение подвижных частей иное. В начале подъема люк сначала движется вверх, потом начинается откидываться в сторону. Это позволяет без проблем преодолевать слои отделки пола, не повреждая их. Хорошее решение для скрытого люка с отделкой плиткой.

Вернуться к оглавлению

Дополнительные приспособления

Петля – простой по строению механизм, способный выполнять только одну функцию — вращение вокруг центральной оси. Этого достаточно, чтобы открыть люк, но мало, чтобы пользоваться им безопасно.

Петли для крышки люка в подвал

Люк в полу – потенциальный источник опасности. Теоретически он может не справиться с нагрузкой, захлопнуться, когда человек в подвале.

Если люк тяжелый, он может вырвать петли, распахнуться слишком широко и повредить стоящие позади стенку, мебель. Внутрь также могут залезть дети.

Чтобы избежать этих неприятностей, петли дополняют разными агрегатами.

Дополнение, фото:	Описание:
Электропривод для люка	Когда дверца люка очень тяжелая, справиться с ее поднятием могут не все. Петли дополняют приводами обычно на электрической тяге. Управление привода через кнопки и выключатели или пультом дистанционного управления. Стоит немалых денег, но надежное. Привод играет еще и роль ограничителя и фиксатора.
Газовые упоры	Газлифты — амортизаторы, доводчики, которые постоянно давят на крышку люка снизу. Облегчают открывание крышки, а при ее опускании сопротивляются движению, что позволяет захлопнуть люк плавно, без сильного удара. Важно! Любая тяжелая крышка должна оснащаться этим оборудованием, даже когда установлен электрический привод, которому не помешает помощь. Стоят газлифты дешево. Нужно выбрать их грузоподъемность и количество по массе крышки люка, иначе они могут не справиться с нагрузками. Газлифты помогают предотвратить самопроизвольное закрытие люка, но только на них рассчитывать не стоит.
Ступенчатые фиксаторы	На тяжелые металлические люки устанавливают и такие фиксаторы. При открывании крышки механизм по щелчкам раскрывается, затем получает надежный упор на подвижную перемычку, которая за счет встроенного механизма может быть убрана, когда люк нужно затворить.
Винтовой фиксатор	Назначение, ка и у предыдущего, только работает он по-иному. Когда люк открыт, фиксирующий винт с удобной пластиковой головкой затягивается и зажимает направляющую пластину, чего хватает для подстраховки газлифта.
Петля для люка с фиксатором	В магазине есть и петли с фиксирующими механизмами. Не самое удобное решение, так как для фиксации приходится дотягиваться до петель.

Чтобы люк не открыли дети, которые например, могут найти пульт управления от электрического привода, крышку стоит дополнить замыкающим механизмом.

Вернуться к оглавлению

Какие петли лучше для подвального люка

Если петли покупают в техническое помещение, например, гараж, скрывать их не надо.

Если на люк будут давить тяжести, его необходимо сконструировать так, чтобы в закрытом положении он свободно лежал на раме.

Петли для люка можно использовать и внешние, если они никак не мешают. При желании их декорируют, делая частью интерьера.

Декоративная кованая петля для люка

Если люк будет находиться посредине помещения и ничем прикрываться не будет, надо выбирать изделия скрытого типа. Их много, поэтому выбор зависит от принципа отворения, толщины отделочного материала, нагрузок.

Изделия с электрическим приводом выбирают, когда масса люка очень большая, и его сложно поднимать вручную, а также при необходимости подчеркнуть технологичность интерьера. Это может потребоваться в таком стиле как хай-тек или при оборудовании системы умного дома.

Привод актуатор для люка – мотор совмещен с газовым упором

Петли сделаны из стали (оцинкованной, нержавеющей или крашеной) считаются довольно крепкими. Можно взять и алюминий, но его пластичность не рассчитана на тяжелые крышки люка.

Петля – несущий механизм, поэтому стоит попросить у продавца ее паспорт, если есть сомнения, что она не справится с нагрузками. В документе все указано в килограммах, а значит, ошибиться сложно. Надежнее петли с запасом прочности.

Не стоит покупать товары, сделанные из слишком тонких пластин – толщина металла должна составлять минимум 2 мм, если это сталь.

Вернуться к оглавлению

Как сделать петли для люка в подвал

Мощную подвальную петлю для люка можно сделать и самому, если есть навыки работы с металлом и сварочный аппарат. Основная сложность такой работы – точная подгонка крышки под проем, иначе люк не сможет встать ровно в плоскость с полом.

В представленной ниже инструкции, будет использоваться стальная профилированная труба сечением 10*10 мм, с толщиной стенок 1,5 мм. Такой трубы хватит, чтобы выдерживать нагрузки даже от самых тяжелых конструкций.

Пошаговая сборка и монтаж:

Сначала из гибкой проволоки делают макет будущей петли. Рассмотренный вариант будет в виде кронштейна, который позволит разместить механизм скрыто – такие петли подходят для люков, поверхность которых облицовывают плиткой или ламинатом.

Макет позволит выполнить примерку по проему. В него можно внести коррективы. После этого составляют полноценный чертеж, который облегчит разметку основного материала.
Петли для люка в погреб своими руками — макет петли из алюминиевой проволоки
Петля будет состоять из нескольких прямых отрезков, соединенных под тупыми углами. Так же необходимо нарезать металлические трубы. Разметку делают по макету, который прикладывается к трубе, как угольник, или по чертежу, что еще удобнее, да и результат будет более точным.
Металл режут болгаркой или торцевой пилой, на которой можно точно выставлять все углы. Диск для инструмента берется специальный, по металлу.
Отрезной круг по металлу
Необходимо делать срезы максимально точными, поэтому разметку нужно произвести со всех сторон. Если все сделано правильно, получится следующее.
Форма макета, повторенная кусками металлической трубы
Полученные куски уже можно использовать как образцы для разметки второй петли. Детали должны получиться одинаковыми. Несоблюдение углов подгонки может привести к тому, что отдельные части труб выступают за границы – этого вполне можно избежать, если пользоваться угломером или транспортиром.
Далее петлю проваривают по стыкам – сначала точками для прихватывания, а затем полностью по всем швам.
Роль подвижной части изделия будут играть обычные накладные петли складного типа. Можно было бы и ее сделать самому, но это намного сложнее и не имеет смысла – экономия и так будет хорошая.
Все сварные швы необходимо зачистить до гладкого состояния, чтобы результат был не только прочным, но и красивым. Основную поверхность металла зачищают металлической щеткой или наждачной бумагой, чтобы удалить с нее все следы коррозии. Это позволит краске лучше держаться. Затем металл обезжиривают. Для этого лучше взять бензин, так как он быстро испаряется.
Практически готовые петли для люка
Для проверки петля временно крепится к перекрытию. Изготовленная конструкция, позволяет выполнять монтаж на потолок подвала, как показано на следующем фото. Предварительный монтаж петли для люка
Так будет открываться люк – большое количество колен кронштейна позволит открывать крышку под тупым углом
Люк устанавливают на место и снизу прямо на перекрытии отмечают его границу. Убирают крышку в сторону и уточняют длину последнего отрезка трубы кронштейна. Сверху будет навариваться монтажная пластина, так что нужно взять в расчет и ее толщину.
Лишнее обрезается и наваривается подпятник, в котором нужно насверлить несколько монтажных отверстий.
Далее полноценная установка люка.
Установленный люк в открытом состоянии

Установленный дополнительный укос подпирает крышку спереди. Так можно сделать, если рама самого люка не очень прочная и ей нужны дополнительные точки опоры.

В рассматриваемом случае крышка сделана из бруса и фанеры, поэтому решение оправданное. Если бы рама была металлической, ничего подобного бы не потребовалось.

Чертежи и схемы установки петель для подвального люка

Вернуться к оглавлению

Видео: изготовление петель для крышки подвала

Вернуться к оглавлению

Заключение

Вариантов самодельного изготовления петель существует много. Всегда можно найти наиболее подходящие чертежи петель для люков в подвал, и не только их, но и подробные инструкции по изготовлению.

При покупке магазинных люков, петли уже установлены. Они отличаются технологичностью, прочностью и аккуратным внешним видом. Если нет хороших навыков работы с металлом, предпочтение стоит отдать им, либо подобрать подходящие петли в хозмагах.

Как встроить петли для люка в подвал своими руками

Если в доме или гараже есть подвал, вход в него нужно обязательно заблокировать в целях безопасности, а также для того, чтобы в помещение не попадал холодный воздух. Проще всего закрыть вход откидным люком. Его можно сконструировать из вагонки или стальных листов и при необходимости утеплить. Также можно прикрепить петли для напольного люка в подвал соими руками.

Существует несколько видов петель, из них требуется выбрать наиболее подходящие по конструкции. Для этого нужно рассмотреть, как сделать петли для люка в подвал.

Варианты петель

В зависимости от частоты использования люка и количества средств, которое владелец готов потратить на эту конструкцию, можно выбирать из следующих вариантов:

Накладные петли. Это самый простой механизм. Одна его часть крепится к дверце, а другая — к полу или стене с внутренней стороны. При желании форму люка и петель можно сделать необычной, добавив кованые или декорированные «под старину» элементы, благодаря чему конструкции станет украшением интерьера.
Потайные петли. В этом случае устанавливаются скрытые петли люка в полу. Если дверца при этом будет сделана из того же материала, что и пол, вход в подвал будет совсем незаметным. Его даже можно закрыть ковром, чтобы через щели не попадал сквозняк. Тогда о существовании двери в подвал будут знать только хозяева дома.
Петли с электроприводом. Они оснащены электрическим мотором, который позволяет открывать доступ в подвал без усилия. Вариант хорошо подходит для тяжелых люков, выполненных из стали или других материалов, которые сложно поднимать вручную. Такие конструкции либо выдвигаются на выдвижном для люков механизме, либо откидываются.
Петли с газовыми доводчиками. Еще один способ облегчить процесс подъема крышки. В этом случае достаточно будет приложить небольшое усилие, чтобы люк самостоятельно открылся.
Петли-пантографы. При использовании таких механизмов дверь сначала двигается вверх, а затем отводится вбок. В этом случае удобно использовать две дверцы, чтобы происходило их разведение в стороны.

Моменты которые стоит учесть

Устанавливая петли для крышки погреба, желательно обратить внимание на следующие моменты:

Качество соединений. Петли будут нести на себе всю тяжесть конструкции крышки люка, поэтому они должны быть качественными и достаточно прочными. В продаже можно найти дешевые варианты, способные выдержать только вес небольшой дверцы из ДСП. Они не подойдут для тяжелого дубового или стального люка. Ручка для подъема двери тоже должна с запасом выдерживать ее вес.
Размеры люка. Если крышка достаточно большая, двух петель может быть недостаточно.
Отсутствие клина. Механизм должен быть подогнан таким образом, чтобы при регулярном использовании дверь в погреб не заклинило. Для этого требуется сохранить небольшой люфт между подвижными частями.
Прочность дверцы. При активном использовании дверей из ДСП или дерева создается большая нагрузка на края. Их удастся укрепить с помощью металлического уголка.
Возможность обслуживания. Периодически механизму требуется смазка. Если установлены амортизаторы, может потребоваться их ремонт или замена. Поэтому, поставив подвальные двери, необходимо сохранить свободный доступ для их обслуживания сверху или со стороны подполья.

Установка петель

Чтобы установить петли для люка, требуется выполнить следующие шаги:

Определить сторону, куда будет открываться крышка подвала, и подобрать соответствующий механизм.
Разметить места для монтажа карандашом или мелом.
Подготовить поверхность. Если крышка деревянная, этот шаг можно пропустить, поскольку ее сразу следует прикрутить саморезами. Если люк представляет собой металлическую конструкцию, отверстия для крепления нужно сделать заблаговременно.
Установить дверцу, подложив под ее торец планку, толщина которой будет равна необходимому зазору между дверью и полом.
Механизм нужно раскрыть на 90°, приложить к намеченным местам и закрепить саморезами или шурупами.
Устройство подвального люка в полу нужно отрегулировать. Для этого требуется несколько раз медленно открыть и закрыть дверцу, находя положения, в которых она начинает заклинивать. После этого отрегулировать крепления таким образом, чтобы убрать клин. Если этого не удается достичь методом подкручивания креплений, петли придется снять и установить заново.

Смазывать петли рекомендуется 1 раз в полгода литолом или маслом для швейных машин. Если дверца активно используется, может понадобиться более частая обработка, поскольку смазочный материал имеет свойство вырабатываться. Для выполнения такого обслуживания в большинстве механизмов имеются специальные технические отверстия.

Понравилась статья? Поделиться с друзьями:

Как установить петли на деревянный люк. Выбираем петли для подвального лючка

А от чего этот механизм? Есть точное название? Те, что у меня — около Вполне устраивают. Но есть видимо и на Как эти:.

Вопрос эрудитам: какой механизм разработан для дома, автомобиля, самолета и даже космического корабля? Не надо лезть в энциклопедию или судорожно вводить запрос в «Гугл», достаточно просто подойти к любой двери и толкнуть ее. Дверь не упала — она распахнулась, обнажив любознательному уму эту незатейливую инженерную конструкцию под названием дверная петля.

Да, надо бы. А можно фото закрытого люка? Завтра сделаю выложу. Вообще потом заменю фанеру на металл. Спасибо за идею! Отлично сделанно, однозначно на заметку!

Нормуль Ногами не заденешь. Все вровень. Это в доме или гараже? Мне интерес материал стен, как климат в таком здании в течении года?

Пеноблок — стены межкомнатные. А несущие из арбалита. И как зимой и летом?

В процессе постройки. Вот и я так же, только все стены из газоблока, надеюсь будет тепло зимой и прохладно летом. Успехов в нелегком этом деле. Это да, главное затратное. Смысл, чтобы не было наружных петель. Все по фирме! Преимущества подвала неоспоримы.

Какие петли выбрать для подвального лючка? Видео обзор

Он не только играет роль подсобного помещения и увеличивает площадь дома, но и позволяет всегда иметь тёплый и сухой пол на первом этаже. Единственный минус подвала — высокая стоимость строительства. Нередко затраты на устройство подземного помещения составляют четверть от всей суммы, затраченной на строительство дома.

Поэтому неудивительно, что многие хозяева пытаются сэкономить и сделать часть работ самостоятельно. Место для люка стоит выбирать с учетом того, чтобы крышка открывалась не задевая мебель и не мешая ходить. Напольные люки являются одним из пунктов бюджета, на которых можно хорошо сэкономить.

Это связано с тем, что материалы для люка, например, петли и доски, стоят относительно недорого, а всю необходимую работу можно сделать своими руками.

Люк в подвал

Кроме того, люк или ляда не испортит облик вашего дома. Крышка для входа в подвал будет удобно размещена на полу, гармонично сочетаясь с окружающим пространством. Для того чтобы работа прошла успешно, необходимо заранее продумать все детали.

Особенно когда строительство проводится своими руками. Пример чертежа, показывающего особенности конструкции люка и принцип его монтажа. Для удобства использования напольные люки часто оснащают системой плавного открытия и закрытия, а также фиксирующим устройством.

Виды петель

О последней функции стоит задуматься тем, в чьём доме есть животные и маленькие дети. Хорошим способом ограничения доступа в подвал является электропривод.

Он позволяет превратить помещение в настоящий сейф. Конструкция этого механизма непроста и зависит от особенностей крышки люка и самого подвала. Выбор материалов для люка во многом зависит от материала дома в целом и пола в частности.

Материал уголок 40х40х3, проф. Задача была сделать скрытые петли у люка из обычных сварных. Готовые стоят около тысяч одна штука. Сначала приваривается петля, потом «П» образный держатель, закладываем смазку в петлю ибо она выгорела, и потом свариваем с крышкой. Нету ни пневмы, ни шарниров… А жисть почему-то и не закончилась… Но за мыслю — респект!

Так, в деревянных домах обычно делают напольные люки из досок и листов фанеры. Материал вырезается по размерам, которые показывает чертеж, детали строгаются, обрабатываются олифой и антисептиком.

Определение места для входа

Это помогает избежать развития грибка. Все эти процедуры необходимо сделать за несколько дней до начала строительства, чтобы доски успели полностью высохнуть.

Элементы конструкции металлического люка с утепленной крышкой и газовыми амортизаторами. Если у вас есть все необходимые материалы и болгарка, вы можете сделать заготовки своими руками. Также можно воспользоваться услугами металлобазы или мастерской, заказав все нужные детали по индивидуальным размерам.

Учитывайте, что лист стали должен превышать размеры лаза, чтобы немного перекрывать его.

Что такое дверная петля: назначение

Уголки следует разместить в мм от края. По центру конструкции добавляют ребра жёсткости. Подготовленные детали сваривают, не делая пропусков. Готовая крышка должна быть зачищена и загрунтована. Во все внутренние пустоты нужно поместить минеральную вату или пенопласт, который в дальнейшем закроется тонким железным листом или фанерой. Монтаж собранного люка на петли проводится с помощью анкеров. Завершающим этапом становится крепление уплотнителя.

Для люка можно использовать дверные петли. Они прекрасно справятся с нагрузкой от лёгкой крышки.

Делаем скрытые петли для люка в подвал без щелей в полу погреба

Узел петли у стального люка в подвал представлен двумя вариантами исполнения:

Ось навески скрыта в ответной части коробки под горизонтальной полкой. Применяют производители Дива, Шаркон, Практика, Левша.
Палец шарнира сдвинут за за посадочный проём уголка через выбранные в раме отверстия. Выпускают заводы Эвент (Рязань), Дива и Хаммер.

Требования к шарнирному соединению

Невидимость и траектория. Внутренние навесы пантографа полностью скрыты в полу под закрытой дверью, при этом задают ход механизма без залома кромок облицовочного покрытия крышки и пола с минимальным межплиточным зазором.
Жесткость и геометрия. Угловой шарнир выдерживает нагрузки при закрывании с приложением усилия на одну сторону створки без деформации каркаса полотна при посадке в четверть.

Комментарий технического директора:
«Не все петли для люков в подвал одинаково устойчивы к разгибанию! Изготавливаем шарниры из сортового 45-го уголка с серпами, потому что сортовой прокат всегда жестче, чем холоднокатаная сталь. Закрытый люк с газлифтами — конструкция с большим внутренним напряжением. Если стоят два газовых упора по 450Н, получаем усилие ~1000Н на разгибание скобы, причем амортизаторы работают здесь на все 100%. Поэтому строим модели в Solid Works и ставим третий узел там, где допустимая нагрузка превышена.»

Как сделать люк с защитой от брызг и сквозняка.

Если подполье дома не отапливается, важно отсечь холодный, сырой воздух через технологические зазоры крышки. Рассмотрим, как это реализовать.

1. Закрыть силиконовым герметиком, если в цоколе неотапливаемое помещение

В стальном люке без утепления четверть для посадки двери выполнена по трем сторонам коробки, за исключением обращенной к оси открывания. Опорная полка здесь помешала бы полному ходу шарниров, поэтому с петлевой стороны остается сквозная щель в полу.

После финишной облицовки плиткой технологический зазор створки заполняется по периметру силиконовым герметиком в цвет затирки. Высохший состав превращается в эластичный резиновый уплотнитель.

Аккуратно прорезанный под углом 45° шов спасает от сквозняка, защищает от попадания внутрь капель воды при влажной уборке.

2. Конструкция смещенной петли люка в подвал

Сплошную опорную поверхность с уплотнителем удалось сформировать в напольной модели Булат. Применение рамы из холоднокатаной стали позволило увести ось вращения за посадочный размер дверцы. Палец из прутка в поворотной втулке располагается в специальных глухих коробах, чтобы избежать тяги из цоколя.

3. Утепленная модификация Стелс Термо с коробом под шарнирами

В утепленном исполнении шарнирное соединение закрыто снизу кожухом. Стальная кромка служит опорной поверхностью для плотного примыкания крышки со стороны подъемного механизма. Таким образом уплотнительный контур замыкается.

Смещенные петли-трансформеры и защитный кожух закрывают петлевую щель, но уменьшают световой проем открытой дверцы на 100 и 160 мм. соответственно. Учитывайте это при устройстве спуска в домашний погреб.

Виды люков в подвал дома своими руками с амортизаторами и без: Пошаговая инструкция +Видео

Подвал под полом в доме хотел бы иметь каждый. О плюсах можно рассказывать долго. Во-первых, это и дополнительное помещение, имеющее практически неизменную температуру и влажность в течении всего года, независимо от сезона. Позволяющее использовать себя в качестве овощехранилища, как склад мастерскую и т.п.

[contents]

И в связи с этим важно оборудовать вход в подвал эстетичным и надежным люком.

Требования к люку

1. Удобство открывания и закрывания;
2. Презентабельный вид;
3. Надежность.

Удобство открывания

Очень важно чтоб при открытии люк открывался без сверх усилий, а при закрытии крышка люка не падала со всей силы стараясь отбить какую не будь конечность, а закрывалась плавно. Также не менее важна надежная фиксация крышки люка. Возможность быть закрытым, а еще хуже — получить крышкой по голове, никого не обрадует.

Презентабельный вид

Эстетичный и презентабельный вид — наиважнейшее требование. Никому не хочется портить вид прихожей или кухни. Отсюда желание замаскировать или, на крайний случай, сделать его внешне привлекательным.

Надежность

Самое важное требование. Его в большей степени нужно относить к фурнитуре. Надежные шарниры, амортизаторы, запорная арматура будут определять надежность и долговечность конструкции.

Существует несколько типов люков

1. Самый простой и дешевый вариант — это съемный люк. Крышка выполняется в виде отдельного элемента: она просто поднимается и кладется недалеко от проема.
2. Распашной выполняется по типу двери только в полу. Имеет две или больше петель с одной стороны, ручку и замок — с другой.
3. Раздвижной: такой тип мало применяют в помещении в виду необходимости установки специальных направляющих. Принцип действия такого люка заключается в перемещении крышки по направляющим.

Чаще всего для изготовления люков используют дерево либо метал (сталь, реже алюминий), либо комбинируют. Для различных покрытии используют различные типы крышек. Например, для покрытия кафельной плиткой, используют, так называемые, наливные крышки. Это крышка в виде короба, в который заливается стяжка и сверху клеится плитка. Также на такую крышку можно укладывать ламинат. Получается скрытый люк — увидеть его очень сложно.

Недостатком данного исполнения является масса люка, которая может достигать десятков килограмм. Для облегчения, на такой люк устанавливают газовый амортизатор открывания и закрывания. Требуется надежный крепеж массивные петли и основательное крепление в проем что ведет к удорожанию.

К плюсам можно отнести надежность и основательность конструкции. Из-за массы она не болтается и не скрипит при ходьбе по ней. Требуется и основательное крепление в проем. Механизм фиксации крышки в данной конструкции просто жизненно необходим. Ручку как правило делают съемной, можно использовать обычный рым-болт. Для герметизации применяют различные уплотнительные материалы.

Изготовление люка подвала своими руками

Люк для подвала можно выполнить и своими руками, например, деревянный. Для рамы используют бруски 100 х 50 мм или толще в зависимости от нагрузки. Крышку же изготавливают из досок 30-40 мм сверху на доски наклеивается ГВЛ по верх которого укладывается напольное покрытие. При необходимости установки скрытого люка необходимо его опустить на толщину напольного покрытия. Петли для этого потребуются врезные. Также своими руками можно изготовить люк и из металла.

Для этого нужны навыки работы с болгаркой и сварочным аппаратом.

Из материалов понадобится:

Металлический уголок либо квадратная труба
Лист металла толщиной не более 5мм
Саморезы и резиновый уплотнитель

Необходимое оборудование:

Сперва собирается каркас из уголков или квадратной трубы после чего делают крышку. Крышку можно изготовить как из металла, так и из дерева. Если конструкция получается тяжелой то необходима установка газовых амортизаторов. Для тех, кто хочет ограничить доступ в подвал посторонних рекомендуем установить электропривод. В действие электропривод приводится подачей сигнала на открытие и закрытие с пульта.

В заключение хотелось бы дать несколько советов

Для поддержания постоянной температуры и влажности, лучше устанавливать утепленную крышку распашного типа.
Для облегчения попадания в подвал, оснащать люки надежной фурнитурой, подъемными механизмами, фиксаторами положения.
Желательно использовать в качестве материала алюминий (отсутствие ржавчины, относительно небольшой вес).
Минимальный размер люка должен быть 750 х 750 мм, для комфортного спуска и подъема с ношей.

Люк в подвал деревянный. Изготовление люка подвала своими руками

Для этого нужны навыки работы с болгаркой и сварочным аппаратом.

Из материалов понадобится:

Металлический уголок либо квадратная труба
Лист металла толщиной не более 5мм
Саморезы и резиновый уплотнитель

Необходимое оборудование:

Сварочный аппарат
Болгарка
Шуруповерт либо электрическая дрель
Рулетка

Сперва собирается каркас из уголков или квадратной трубы после чего делают крышку. Крышку можно изготовить как из металла, так и из дерева. Если конструкция получается тяжелой то необходима установка газовых амортизаторов. Для тех, кто хочет ограничить доступ в подвал посторонних рекомендуем установить электропривод . В действие электропривод приводится подачей сигнала на открытие и закрытие с пульта.

В заключение хотелось бы дать несколько советов

Для облегчения попадания в подвал , оснащать люки надежной фурнитурой, подъемными механизмами, фиксаторами положения.
Желательно использовать в качестве материала алюминий (отсутствие ржавчины, относительно небольшой вес).
Минимальный размер люка должен быть 750 х 750 мм, для комфортного спуска и подъема с ношей.

ТОП 9 магазинов, где я выгодно закупаюсь

Петрович — строй-торг дом
InstrumTorg
Леруа Мерлен
Stroylandia- Строительные и отделочные материалы
OBI — стройматериалы и все для дома
Строительный двор
Максидом
Все Инструменты
Гараж Тулс

ТОП 7 по товарам и мебели для дома:

Домовой
Мебель для дома
HomeX — все для отделки
Дизайнерская мебель
Мебель и кухни на заказ
220 Вольт- Инструменты для дома
М
7 лучших строительных и мебельных магазинов!
- Akson. ru — это интернет-гипермаркет строительных и отделочных материалов!
- homex.ru — HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
- Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
- Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
- Lifemebel.ru — гипермаркет мебели с оборотом более 50 000 000 в месяц!
- Ezakaz.ru — Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
- Mebelion.ru — – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Люк в подвал под линолеум своими руками. Скрытый люк в погреб своими руками: монтаж и отделка | Строительный портал

Технология по созданию напольного скрытого люка включает несколько этапов: выбор и приобретение материалов, подготовка инструментов, составление чертежа и непосредственно – сооружение конструкции. Основные требования к обустройству ляда и пошаговый ход выполнения работ описан в статье.

Требования к скрытым люкам в погреб

Наличие подвала на даче или в частном доме имеет ряд неоспоримых преимуществ. Подсобное помещение расширяет полезную площадь и обеспечивает теплое, сухое половое покрытие первого этажа.

Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома.

Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
Погреб надо обустроить простым и удобным механизмом открывания.
При весе дверцы более 10 кг люк желательно обустроить электроприводом.
Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Как вырезать люк в деревянном полу. Варианты обустройства напольного люка в доме

В первую очередь напольный люк должен быть удобен для пользования. При открытии крышки входа в погреб створка не должна оставаться в нейтральном, неуравновешенном положении. Если напольный люк не оборудован газовыми упорами, вероятность падения крышки и травмирования возрастает на порядок.

Месторасположение напольного люка в доме

Место для установки входа в подвал или погреб выбирается, исходя из конструкции и ориентации подвального помещения под домом. Наиболее удобным считается ход по ступенчатой лестнице из двух маршей.

В этом случае попасть в подвал можно без особых проблем даже пожилым людям или с тяжелой ношей в руках. При такой компоновке люк изготавливается вытянутой прямоугольной формы и выносится под стену, например, в помещение прихожей или кухни. Такую компоновку напольного люка можно считать идеальной:

Вход в подвал получается максимальных размеров, что очень важно при загрузке- выгрузке продуктов в ящиках или коробках;
Так как место врезки крышки в напольное покрытие смещено под стену, люк в закрытом и открытом положении абсолютно не мешает нормально ходить и пользоваться прихожей;
Такая конструкция не ослабляет прочности несущих балок — лаг под деревянным полом. Размещение входа и напольного люка в центре деревянного пола всегда требует установки короба или поперечных отрезков из бруса, чтобы предотвратить опрокидывание лаг.

Для небольшого подвала или погреба, построенного под кафельным полом кухни или столовой для хранения скоропортящихся продуктов, вина, фруктов, лучше всего подойдет лестница винтом и круглый прозрачный люк, как на фото.

Для деревянного пола или имеющего ламинатное покрытие напольный люк всегда делается невидимым, то есть в тон расцветке и рисунку всего пола.

В деревянном дубовом полу на даче или загородном доме напольный люк можно сделать нарочито грубоватым, сбитым из доски и скрепленным классическими коваными петлями из черного металла. Разумеется, что из-за такого устройства крышка должна располагаться подальше от проходных частей комнаты и дома.

Фурнитура для напольного люка

Наиболее важным и нагруженным элементом входа в подвал являются петли, на которых навешивается люк. Когда вы наступаете на крышку, половина нагрузки приходится именно на петельный подвес.

Для обычных по размерам и толщине крышек, закрывающих вход в подвал, будет достаточно обычных дверных петель, но ставить их нужно таким образом, чтобы петельные оси оставались утопленными в «тело» крышки.

Для тяжелых и толстых конструкций рекомендуют использовать багажные навесы от легкового автомобиля. Такое устройство подвеса напольного люка в корне меняет траекторию движения крышки. Открытие и закрытие происходит очень плавно и точно по месту посадки на раме.

Вторым по важности элементом можно назвать подъемный электропривод. Чтобы понять важность и пользу от использования электрического подъемника, достаточно хотя бы один раз спуститься в подвал через широкий лаз с массивной крышкой и постараться закрыть люк одной рукой. Мало того что делать это, стоя на лестнице, неудобно и тяжело, крышка может в самый неподходящий момент травмировать человека.

Для детей и пожилых граждан поднять тяжелую створку иногда становится непосильной задачей, поэтому установка электропривода станет очень полезным и нужным делом. Саму конструкцию можно сделать своими руками или купить в готовом виде.

Совет! Чтобы не оказаться пленником подвала из-за сломавшегося подъемника, приобретайте систему с ручной разблокировкой привода, позволяющую открыть створку люка руками.

В большинстве случаев для люка приходится устанавливать ручку или петлю, с помощью которой крышку можно безопасно поднять в рабочее положение. Чаще всего используют ручку-ключ или складную металлическую петлю. Такие устройства очень надежны и неприхотливы в работе, в отличие от красивых замковых механизмов, подобных тому, что приведено на фото.

Замок для люка в подвал. Комплект ПОГРЕБОК

Уникальный товар на рынке, комплект для самостоятельного изготовления люка в подвал своими руками «ПОГРЕБОК».

При помощи данного комплекта Вы сможете легко и недорого сделать люк в погреб или подпол. Универсальность комплекта позволяет создать люк практически любых размеров, а самое главное теперь любой человек сможет сделать люк в подвал с газовыми амортизаторами (самоподъемный) самостоятельно.

При применении стандартных выпускаемых люков в пол часто возникает сложности при монтаже их в деревянный пол. Данный комплект решает данную проблему, его применение в деревянных полах наиболее предпочтительно. Комплект состоит из:

Левой петли с кронштейном под газовый амортизатор
Правой петли с кронштейном под газовый амортизатор
Центральной петли без кронштейна
Кронштейна крепежного под амортизатор
Кронштейна крепежного настенного под амортизатор
Монтажно-подъемной пластины под замок
Запирающего замка с ответной частью
Комплекта ключей для открытия и подъема
Газового амортизатора соответствующей длины и усилия

Так же важно отметить что для создания люка в большинстве случаев не нужны все составные части ( так для люка без газовых амортизаторов вполне можно обойтись центровыми петлями, монтажной пластиной под замок, самим замком и ключами ).

Мы не предлагаем Вам покупать лишние детали, Вы можете приобрести как готовый комплект, так и набор из нужных Вам частей без лишних составляющих.

Обращаем Ваше внимание на то, что петли для люка в подвал входящие в данный комплект имеют специальную траекторию открытия, что позволит сделать щель по периметру крышки минимальной со всех сторон даже при применении напольных покрытий толщиной до 15 мм.

Если Вам нужен готовый люк в подвал,.

Видео люк в подвал гаража своими руками

на газовых амортизаторах под плитку, чертежи

На чтение 6 мин. Просмотров 1.7k. Опубликовано 08.01.2021 Обновлено 26.12.2020

Для проникновения в имеющееся в доме подвальное помещение в плоскости пола организуется люк. Он состоит из рамы и закрепленной на петлях крышки. Последнюю часто покрывают материалом, из которого выполнено напольное покрытие, что помогает ее скрыть. В зависимости от материала настила люк в подвал своими руками делают из металла или дерева.

Требования к конструкции

Для входа в погреб нужно организовать люк в полу

Люк для погреба может иметь разные типы дверей. Простейший вариант – съемная крышка, накладываемая на отверстие в плоскости пола. Ею очень легко пользоваться, но, как правило, такая конструкция выделяется на общем фоне, что может быть минусом с эстетической точки зрения. Распространенный вариант – распашной, имеющий такое же устройство, как у входной двери, и сажаемый на петли. На обратной стороне при этом устанавливают защелку. Дверь в уличный погреб может иметь и раздвижное исполнение – перемещается по направляющим.

К люку предъявляются следующие требования:

конструкция должна быть герметичной, чтобы сохранять теплоту в помещении;
должна выдерживать нагрузки, сопоставимые с массой тела пользователя;
необходим механизм, предохраняющий от удара при опускании;
поскольку для подвальных помещений характерен сырой воздух, материал не должен разбухать в таких условиях или подвергаться коррозионным процессам;
конструкция снабжается механизмом, предотвращающим схлопывание при нахождении пользователя внутри;
люк должен быть доступным для проникновения, не загромождаться со всех сторон мебелью.

Место расположения проема лучше выбрать еще при возведении здания. При работе с железобетонными плитами его оформляют на стыке. Если решено сделать отверстие в виде прямоугольника, его вырубают в продольном направлении. Чтобы плита не стала менее прочной, не следует сильно урезать ее в ширине (максимум – на треть). Если условия не предполагают эстетических требований (к примеру, при расположении входа в гараже), поверхность двери будет находиться на уровне горизонта пола.

Чтобы скрыть люк, его часто отделывают тем же материалом, из которого изготовлено финишное покрытие пола или приобретают подходящую модель специально. Лучше располагать конструкцию на кухне, в гараже или в кладовой. В жилых комнатах люки делают редко, чтобы не испортить интерьер помещения.

Масса конструкции зависит от материала, размеров и строения. Тяжелые люки справляются с высокими нагрузками, но нуждаются в снабжении подъемными механизмами.

Виды петель и ручек для погребов

Потайная ручка для дверцы люка

Подбор петель определяет трудность монтажа и эксплуатационные качества. Если использовать ненадежные изделия, они вскоре выйдут из строя.

Выделяются следующие типы петель:

накладные – легко монтируются, но при отсутствии заглубления в конструкции возникают щели;
скрытые – монтируются изнутри лаза, предполагают, что полотно будет открываться под прямым углом;
потайные в виде знака «?» – вариант предыдущих;
пружинящие, применяемые для автомобильных дверц;
пантограф, при использовании которого створка сначала движется вверх, а затем откидывается.

При монтаже скрытых изделий нужно предусмотреть упоры, чтобы дверца не закрывалась самопроизвольно. Пантограф хорошо подходит для кафеля: его применение минимизирует вероятность сколов.

Чтобы добиться плавности закрытия и предотвратить травмы, используются амортизаторы. Подходящий вариант определяется массой двери. Если полотно тяжелое и крупногабаритное, люк в подвал с газовыми амортизаторами будет лучшим решением. Для легких дверц подойдут изделия с пружинами, используемые в автомобильных капотах.

Ручки для погребов могут быть выполнены из металла или дерева. Предпочтительный вариант зависит от материала самого полотна. По типу конструкции они бывают складными, съемными и потайными.

Перед тем как делать люк в погреб своими руками, нужно подготовить чертеж с размерами. Минимальные габариты отверстия – 75х75 см. Но лучше сделать его крупнее. При подборе высоты учитываются облицовка и уплотнитель. К ширине полотна добавляются припуски на петли и замок. Указывается на чертеже и угол открытия. Если в доме есть животные или маленькие дети, конструкция должна обеспечивать защиту от их проникновения.

Используемые материалы

Материал для крышки выбирают с учетом материала пола

Можно сделать люк в погреб из металла или дерева. Предпочтительный вариант зависит от материала пола. Если перекрытия деревянные, таковым делают и люк. Полотно можно сформировать из вырезанного фрагмента настила. Если пол покрыт линолеумом, им же можно обшить наружную сторону створки.

Раму из металла можно сварить из алюминия или стали. Первый вариант имеет меньший вес, но во втором случае рама получается прочнее. Полотно можно сделать из листовой стали. Конструкция утепляется и снабжается амортизаторами и подъемными механизмами. Вход можно оформить ламинатом, кафелем или иным покрытием.

Люк под плитку всегда делают из металлической рамы. Его снабжают скрытым замком и предусматривают технологические зазоры.

Установка и отделка люка

Для изготовления металлического люка необходимы навыки сварки

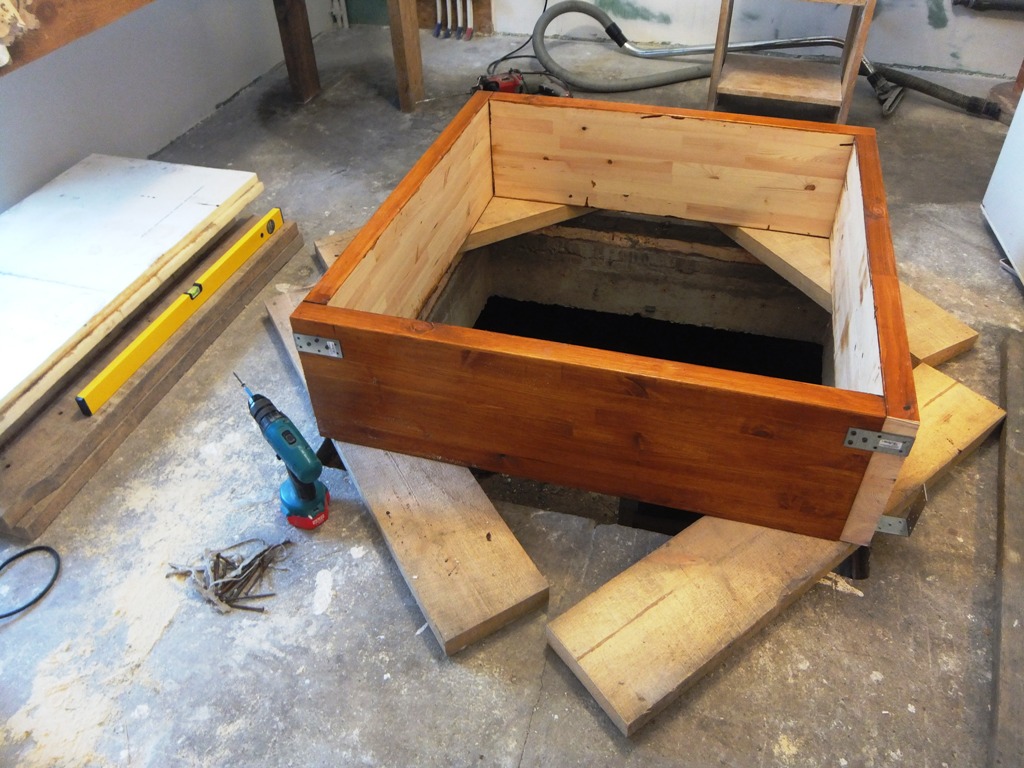

Смонтировать люк на деревянном настиле легко. Предварительно под него прорезается проем. При работах важно соблюдать высоту, чтобы створка и чистовое покрытие находились на одном уровне.

Пошаговая инструкция:

К черновому настилу внизу фиксируется четверка опор (по принципу, аналогичному дверному косяку).
Подготавливаются обрешеточные рейки и фанерный квадрат для створки. При этом нужно учитывать, что габариты сторон полотна на 1 см меньше, чем у рамы. Также подготавливаются фрагменты половой доски, которые будут служить верхним декоративным слоем (если чистовой настил выполнен из нее же).
Все деревянные компоненты обрабатываются антисептиком.
На фанерный квадрат набиваются обрешеточные рейки. В промежутки между ними монтируются утеплитель (можно использовать минеральную вату) и гидроизоляционная пленка. Сверху монтируется дощатое покрытие.
Укрепляются петли, на них сажается полотно. Устанавливается ручка.

Чтобы сделать люк из металла, нужно хорошо владеть навыками сварки. Для основы используется лист стали толщиной минимум 3 мм. Изнутри по его периметру приваривают уголки, на которые нужно крепить ребра жесткости. В промежутках между ними помещают утепление, фиксируемое листом металла и саморезами. В процессе сварочных работ нельзя забывать о зачистке швов. Когда крышка будет готова, ее подвергают грунтовке. Входную рамку делают из уголка, нарезаемого кусками по габаритам люкового отверстия. Эти фрагменты свариваются и прикрепляются к бетону анкерами. Одна сторона конструкции выполняет опорную функцию. На ее выступ монтируют уплотнение, защищающее от трения. Крышку к рамке фиксируют с использованием армированных петель и газового доводчика. С внутренней стороны монтируют в проемы утепление.

Габариты листа стали должны быть немного больше, чем у входного люка. Ребра жесткости монтируются в средней части. Уголки должны находиться примерно в 0,8 см от краев листового отрезка.

Важно позаботиться и о герметизации конструкции. Она не только предохраняет жилище от проникновения холода из подвала, но и защищает от сырости и неприятных запахов. Хорошо подходят для этого минвата в рулонах толщиной 5 см и водостойкое гипсоволокно. По периметру створки монтируется уплотнение.

Если решено монтировать сложную конструкцию с электроприводом, а также при выборе массивной и тяжелой двери подбор компонентов управления лучше доверить специалистам. Монтажные работы в данном случае потребуют сложных расчетов.

Как установить петли для пианино в крышке люка с сотовым заполнением

Извините, возможно, я не совсем понял, что хотел здесь сделать.

Делаю люки с сердцевиной. Нижняя обшивка имеет формованную кромку 1/2 дюйма и стороны, которые доходят до верхней высоты люка. Я планирую заполнить эти шкуры сотовым полипропиленом plascore. Затем я остеклю верхнюю оболочку, как только люк будет заполнен. чтобы установить петли пианино на задней стороне огромного корпуса, чтобы петли были в основном спрятаны. Однако это оставляет мне попытки прикрепить в пластиковом центре сотовой сердцевины только одну внешнюю оболочку, так как я не иду сверху вниз через обе оболочки .Где я мог бы хватать с обеих сторон или использовать стиль со спины.

Итак, петли из нержавеющей стали. Однако единственными неагрессивными гайками, которые я смог найти в нужной мне конструкции, был алюминий. Я также отметил, используя 1/8 «плоский алюминиевый шток внутри люка, прикрепленной к стороне, как своего рода внутри опорной пластины. Я полагал, что мог Jb сварного шва, что к задней части кожи внутри затем Mabye стекла над ним. С Кожа все еще открыта и не покрыта ядрами. Я мог пропустить через всю эту сделку, схватившись с обеих сторон, покрыть внутреннюю часть эпоксидным колпачком, чтобы предотвратить проникновение воды, затем стекло, затем тоже кожа поверх всей сделки, включая rivnuts.Затем просто просверлите стекло в точке накидной гайки, чтобы освободить место для винтов. Тем не менее, это оставляет захват первой укладки стороны, а не верхней кожи, которая оборачивается позже. Я думаю, с застекленным в опорной плите это может быть нормально. Лучше гидрозатвор. Другой способ — установить опорную пластину, застеклить ее, затем заполнить люк и сделать верхнюю обшивку, оставив ривгайки напоследок. Это захватывает rivnut через более толстый ламинат, но я беспокоюсь о том, чтобы полностью запечатать rivnut, но я думаю, что Mabye заполняет столько загустевшей эпоксидной смолы, сколько я могу попасть в отверстия до установки rivnut, и Mabye, запечатывая их валиком 5200, может удержать вода вышла.Я также подумал о том, чтобы сделать стеклянную подложку, которую можно было бы просто приклеить внутрь. Кроме этого, я не могу придумать лучшего способа закрепить оборудование, учитывая его ориентацию сбоку в ядро. Поиск в Google не дает лучших идей.

Полагаю, я мог бы просто укусить пулю и воткнуть туда немного дерева прямо в нее, но для меня это лишает смысла всю цель люка с полным сердечником. Это крутая доска, о которой вы говорите. Я слышал об этом, но не слишком знаком с этим.Можно закрепить прямо в нем. Mabye, заменив дерево на доску Coosa, подойдет?

Как установить петли для ворот

Мы многого требуем от петель, особенно тех, которые предназначены для наружного применения. Петли для ворот играют важную роль в том, как ворота работают, а также в том, как они выглядят. Когда вы уделяете время тщательному выбору петель для ворот, остальная часть вашего оборудования встанет в очередь. Помимо выбора оборудования, вы также должны знать, как установить петли для ворот, чтобы ворота функционировали должным образом на долгие годы.Независимо от того, добавляете ли вы забор на задний двор или просто хотите добавить немного привлекательности внешнему виду вашего дома, установка новых петель для ворот в конечном итоге добавит немалой ценности.

Как правильно выбрать петли

В зависимости от ваших личных предпочтений вам доступно множество типов и моделей петель для ворот. Наиболее часто используемые петли ворот включают цилиндрические петли, петли корпуса, скрытые петли, шарнирные петли, петли для ремешков и петли-тройники. Вы также должны решить, хотите ли вы, чтобы петля закрывалась автоматически или плавно.Если вы покупаете дверную петлю для павильона бассейна, петли должны соответствовать определенным требованиям. Очень важно понимать преимущества и недостатки каждого типа петель, чтобы вы могли принять правильное решение.

Еще нужно определиться, где будут установлены петли. Как правило, петли ворот размещаются сверху и снизу ворот, но петли для тяжелых условий эксплуатации часто имеют третью петлю посередине, чтобы выдержать вес. Дважды проверьте, какой вес требуется вашим воротам, чтобы убедиться, что установка будет конструктивно прочной.Более того, винты или болты, используемые для крепления петли, будут иметь большое значение для общей прочности ворот.

Как установить петли для ворот

Временно установите верхнюю петлю напротив ворот, чтобы найти лучшее место для прочной установки. Отметьте место петли жирным карандашом. В зависимости от типа петли, которую вы выберете, вы можете установить ее снаружи забора или внутри ворот. Расположите нижнюю петлю напротив ворот, чтобы найти лучшее место.Поместите петли там, где ворота в конечном итоге будут качаться в желаемом направлении, либо от ограждения, либо внутрь ограждения. Некоторые типы петель могут вращаться в обоих направлениях. При работе с деревянными воротами вам нужно, чтобы петля захватывала как можно больше дерева.
Используя дрель с сверлом, просверлите пилотные отверстия в каждом из отмеченных мест для шарнирных винтов, чтобы дважды проверить, как они будут выглядеть, прежде чем продолжить установку. При необходимости снимите петли, чтобы обеспечить плавную установку, удерживая ворота на месте, когда вы будете готовы установить петли на столб ограждения или соседнюю конструкцию.На этом этапе установки полезно иметь вторую пару рук. Замените сверло на отвертку. Установите петли для установки.
Поместите твердый кусок дерева или бетонный блок на землю, чтобы выдержать вес ворот, когда вы устанавливаете их на столб забора. Вы хотите уменьшить нагрузку на винты, насколько это возможно, чтобы обеспечить ровное положение ворот и правильную работу оборудования. Вверните винты петель в столб ограждения и ворота до упора, чтобы обеспечить плотное прилегание.Возможно, вам понадобится храповик, чтобы двигатель дрели не перегорел.
После того, как все петли будут успешно установлены, осмотрите их, чтобы убедиться в правильности работы ворот, открыв и закрыв их несколько раз. Дождитесь полной остановки ворот. Если ворота оседают, не раскачиваясь ни в одном направлении, ворота стоят ровно и установка завершена.
Если вы также устанавливаете центральную поперечную распорку, отметьте положение распорки на стойке ограждения со стороны защелки.Вставьте защелку защелки в защелку. Расположите два компонента защелки напротив стойки в месте расположения поперечной распорки и ворот, пока вы не будете удовлетворены окончательным размещением. Окончательное положение центральной поперечной распорки должно позволять воротам закрываться заподлицо с ограждением. Отметьте места монтажных отверстий. Просверлите пилотные отверстия в каждом из отверстий. Прикрепите винты для защелки ворот к столбу забора и ударьте по воротам, чтобы завершить установку ворот.

Установка петель ворот на первый взгляд может показаться сложной задачей, но вы можете быстро выполнить любую установку, потратив немного времени и терпения.HardwareSource предлагает широкий выбор петель для ворот, которые помогут вам найти идеальное решение для вашей установки. Мы производим тройниковые петли, петли для ремешков, приварные петли, петли-иглы, петли для ворот бассейнов и многое другое. Если у вас есть какие-либо вопросы об этом пошаговом руководстве или наших продуктах, свяжитесь с нами.

Как установить дверные петли шкафа

В зависимости от уровня вашего опыта и уверенности ремонт кухни может быть увлекательным или пугающим процессом.Установка новой фурнитуры — это один из способов придать своей кухне новый и улучшенный вид, не тратя целое состояние. Установка новых петель шкафа может занять некоторое время и терпение, но это простой метод улучшения вашей кухни, который окупится в долгосрочной перспективе. Вы можете легко придать своей кухне современный вид или подчеркнуть декоративный дизайн старых шкафов, выбрав фурнитуру в винтажном стиле. Это полезное руководство научит вас, как быстро установить петли дверцы шкафа, чтобы вы могли сэкономить на трудозатратах и расходных материалах, выполнив проект самостоятельно.

Как правильно выбрать петли

Прежде чем вы броситесь покупать первые петли, которые вы увидите, вы должны определить, какой тип шкафов у вас на кухне. Шкафы с лицевой рамкой имеют каркас из массива дерева шириной от полутора до двух дюймов, который крепится к передним краям корпуса. Петли шкафа крепятся непосредственно к лицевой раме. Как видно из названия, безрамные шкафы не имеют каркаса. Вместо этого они представляют собой четырехсторонние коробки. Петли шкафа крепятся к внутренней части шкафа.

Также необходимо определить тип дверной накладки ваших шкафов. Накладка относится к положению двери по отношению к проему шкафа. Накладные дверцы на лицевую раму шкафа полностью закрывают проем и перекрывают корпус шкафа со всех сторон. С другой стороны, вставные дверцы полностью помещаются в проем шкафа и сидят заподлицо, когда стороны шкафа находятся в закрытом положении. Двери с частичной вставкой слегка перекрывают проем шкафа со всех сторон, но выступ, обработанный вдоль всех краев на задней части двери, позволяет части толщины двери находиться внутри проема.

Что касается бескаркасных шкафов, то также существует три различных типа дверных накладок. Полностью закрывающая дверь — это дверь, которая закрывает всю или почти всю переднюю кромку шкафа. Шкаф с половинной накладкой обычно используется в середине ряда шкафов, где двери разделяют единую перегородку. Петля шкафа с полуналожением позволит дверце закрывать половину перегородки. Вставная дверца может поместиться в проем шкафа и вплотную прилегать к передним краям шкафа.

Вы также можете подумать, хотите ли вы видеть петли после их установки, и решить, как вы хотите, чтобы петли крепились к дверцам шкафа. Популярные варианты включают скрытые петли, частично скрытые петли и полностью открытые петли. Петли для поверхностного монтажа и без врезки можно установить непосредственно на дверцу шкафа без необходимости врезки или выемки. Врезная петля требует прорезания паза или выемки в дверце шкафа, чтобы она соответствовала створкам петли. Закручивающаяся петля огибает край дверцы шкафа и боковую или лицевую раму шкафа.

Подсчитайте точное количество петель, необходимое для завершения установки, и измерьте количество существующих петель. Для легких дверей шкафа обычно требуются две петли, расположенные на расстоянии около пяти дюймов от верхнего и нижнего краев. Для высоких или тяжелых дверей шкафа может потребоваться третья петля, расположенная по центру между верхней и нижней петлями для дополнительной поддержки.

Как установить дверные петли шкафа

Снимите все существующие петли со шкафов и снимите двери. Заполните старый винт, вклеив небольшой дюбель в каждое отверстие и обрезав поверхность заподлицо.Как только клей полностью высохнет, отшлифуйте поверхность, пока она не станет гладкой. Если вы красите или ремонтируете шкафы, сделайте это сейчас, прежде чем начинать установку нового оборудования.
В зависимости от типа петли, которую вы выбрали, вы должны совместить верхнюю и нижнюю петли с краем дверцы шкафа, чтобы снять размеры и проверить точность зазора. Отметьте положение петель карандашом или маленьким гвоздем. Измерьте центральную точку между верхней и нижней петлями, чтобы отметить положение третьей петли, если это необходимо.
Используйте сверло меньшего размера, чем винты, чтобы просверлить направляющие отверстия для винтов только частично в дверях шкафа в отмеченных местах. Вверните петли в двери.
Измерьте место установки дверцы на шкафу, используя большой уровень в нижней части дверцы, и проверьте горизонтальное выравнивание. Вы можете закрепить доску с прямым краем вдоль линии уровня, чтобы использовать ее в качестве временного маркера для размещения. Позвольте дверцам шкафа опираться на край зажатой доски для поддержки, пока вы отмечаете направляющие отверстия и прикручиваете петли шкафа на место.Если есть двери, которые не соприкасаются в центральном закрытом положении, вы можете отрезать кусок древесины точно по ширине, необходимой между закрытыми дверцами шкафа. Используйте обрезки древесины в качестве приспособления между каждой парой дверей, чтобы обеспечить равномерное расстояние между ними. Удерживая каждую дверцу шкафа на месте, отметьте отверстия для винтов на лицевой стороне шкафа карандашом или маленьким гвоздем.
Отодвиньте дверцы шкафа в сторону. Просверлите отверстия для винтов в лицевой панели шкафа в отмеченных местах. Установите дверцы шкафа на зажатую прямую кромку, совместите отверстия для петель и привинтите дверцы на место.

Как и в большинстве проектов по благоустройству дома, может помочь вторая пара рук для удержания дверцы шкафа и обеспечения устойчивости всего, пока вы устанавливаете петли. Теперь, когда вы знаете, как устанавливать петли шкафа, вы можете приступить к ремонту кухни, сделав все возможное. HardwareSource предлагает широкий выбор петель для дверей шкафа с большим разнообразием отделки. Пожалуйста, не стесняйтесь обращаться к нам с любыми вопросами об этом руководстве или нашем выборе оборудования.

Perfect Hardware Installation — Деревообработка | Блог | Видео | Планы

Как и в любом другом аспекте деревообработки, существуют проверенные методы, позволяющие сделать установку оборудования более простым, чистым и точным, а также снизить вероятность возникновения проблем.В этой статье я представлю некоторые из процедур, которые я считаю особенно полезными для установки некоторых из наиболее распространенных типов корпусной и мебельной фурнитуры, включая ручки и ручки, петли и направляющие ящиков. Я также дам несколько общих советов по установке практически любого оборудования, которое прикручено или прибито. И, на случай, если у вас возникнут проблемы, я покажу вам несколько хороших приемов их решения (или, в первую очередь, их избегания).

Очевидно, что существует масса специализированного оборудования, выходящего за рамки этой статьи (ленивые Susans, флиппер-фурнитура, электрические лифты и т. Д.)). Для получения такой конкретной информации о монтаже оборудования я настоятельно рекомендую вам прочитать инструкции, прилагаемые к вашему оборудованию. Более того, вы почти всегда можете найти в Интернете обучающие видеоролики, в которых подробно рассказывается, как устанавливать специальные типы оборудования.

Выбор оборудования

При выборе фурнитуры полезно сравнить отделку фурнитуры с образцами готовой древесины.

Просматривайте страницы каталога оборудования, и вы легко можете быть поражены большим количеством вариантов.Если стиль создаваемого вами изделия не диктует стиль оборудования, которое вы будете использовать (шейкер, ремесленник, ультрасовременный), ваш выбор оборудования может существенно повлиять на внешний вид. Например, простой шкаф с чистой облицовкой, оснащенный тросами из нержавеющей стали, будет иметь современный вид; белые керамические ручки создают ощущение кантри, а антикварные латунные ручки придают классический вид.

Оборудование, которое находится на видном месте (ручки, защелки и т. Д.), Следует выбирать в соответствии с масштабом деталей, с которыми оно используется.Например, крошечные рывки на больших дверях могут показаться неуместными или просто неправильными.

Отделка фурнитуры также значительно влияет на окончательный внешний вид, и ее следует выбирать не только так, чтобы соответствовать стилю вашего изделия, но и гармонично сочетаться с цветом и текстурой дерева, из которого построен ваш проект. Например, черные анодированные ручки обеспечивают хороший контраст при установке на проект из натурального клена, но, вероятно, будут слишком тонкими, если использовать их на предмете из темного дерева.

Средство для затемнения латуни может придать блеск латунной или бронзовой фурнитуре, чтобы она соответствовала другой фурнитуре или достигала желаемого вида.

Если вы найдете латунную или бронзовую фурнитуру, которая вам нравится, но у нее слишком блестящая поверхность, вы действительно можете создать более темный, более тусклый вид с помощью раствора для затемнения латуни. Начните с удаления защитного прозрачного покрытия с блестящей латуни, тщательно протерев его тампоном из стальной ваты, смоченным в ацетоне или растворителе для лака (наденьте защитные перчатки). Теперь наполните небольшую стеклянную миску или одноразовую пластиковую чашку затемняющим раствором и погрузите в нее оборудование, включая винты, используемые для крепления оборудования.Дайте им замачиваться, пока они не приобретут желаемый оттенок темноты, а затем тщательно промойте в чистой воде. Если предметы по-прежнему недостаточно темные, повторите процесс замачивания / ополаскивания. Если детали получились слишком темными, их можно осветлить, протерев их тонкой стальной мочалкой.

Крепежные детали

Двойная липкая лента удерживает оборудование на месте во время сверления пилотных отверстий с помощью самоцентрирующегося сверла.

Одна из моих самых больших неприятностей, связанных с монтажом оборудования, — это красивое и дорогое привинченное оборудование, которое либо установлено криво, либо имеет винты с зачищенными головками.Чтобы предотвратить эти проблемы, вот несколько практических шагов, которым необходимо следовать при установке петель, защелок, углов багажника или любого другого привинчиваемого оборудования. Начните с определения и отметки точного положения вашего оборудования. Если фурнитура охватывает две отдельные части, скажем, застежку, которая фиксирует две половинки столешницы, соедините детали вместе, как они будут после окончательной сборки. Если между деталями должен быть зазор, используйте картон или тонкие деревянные полоски, чтобы подкладывать их.Теперь установите оборудование на место и либо закрепите его, либо закрепите липкой лентой.

Чтобы обеспечить идеальные направляющие отверстия для крепежных винтов, лучше всего использовать самоцентрирующееся сверло. Выберите бит, соответствующий размеру винтов: бит 5/64 ″ для винтов №4; 3/32 ″ для винтов №6; 7/64 ″ для винтов №8; и 1/8 дюйма для винтов №10. Перед сверлением установите втулку сверла так, чтобы глубина сверления соответствовала длине ваших винтов. Держите сверло перпендикулярно рабочей поверхности во время сверления и очищайте сверло от стружки после каждого отверстия.Самоцентрирующаяся коронка часто работает с оборудованием, в котором отсутствуют монтажные отверстия с потайной головкой. Но если этого не происходит, отметьте положение отверстий карандашом, создайте ямки по центру шилом, а затем просверлите пилотные отверстия обычным сверлом. Подпружиненная втулка на центрах бит и посадка в потайные монтажные отверстия на метизах.

Если у вашего оборудования есть стальные винты или стальные винты с латунным покрытием (если вы не уверены, проверьте с помощью магнита), у вас все готово, чтобы установить их на место. Однако при ввинчивании шурупов из мягкой латуни или бронзы в более твердую древесину (дуб, клен и т. Д.)), лучше всего увеличить пилотные отверстия сверлом немного большего размера (попробуйте сверло на 1/64 дюйма или 1/32 дюйма больше), чтобы не сломать винты или не срезать их головки. Вы также можете «предварительно нажать». Независимо от того, просверливаете ли вы пилотные отверстия повторно или предварительно нарезаете резьбу, лучше всего провести тест с запасными винтами и куском древесины вашего проекта.

Когда вы будете готовы закручивать крепежные винты, важно выбрать отвертку, которая подходит для паза винта (крестообразная, квадратная и т. Д.) Правильно. Если вы этого не сделаете, вы рискуете, что отвертка каким-то образом деформирует головки винтов и приведет к некрасивому результату.Будьте особенно осторожны при заворачивании винтов с головкой Phillips, поскольку, кажется, существует огромное количество различных размеров и стилей. Если ваше оборудование поставляется с винтами с шлицевой головкой, я настоятельно рекомендую вам заменить их винтами с головкой Phillips — слишком легко для отвертки со шлицем выскользнуть и повредить головку винта или, что еще хуже, поцарапать оборудование или выдолбить дерево!

Контрольные отверстия «Предварительная нарезка» для монтажных винтов из мягкой латуни путем ввинчивания стального винта того же размера и длины в монтажные отверстия и из них.

Для облегчения вождения смажьте крепежные винты, втирая в резьбу немного воска от старой свечи. Чтобы установить оборудование равномерно, сначала закрутите все винты до упора, затем вернитесь назад и полностью затяните их, стараясь не прикладывать слишком большой крутящий момент. Чтобы предотвратить поломку или срезание винтов при использовании переносной дрели или электрической отвертки, установите муфту инструмента на самый низкий крутящий момент, необходимый для выполнения работы.

Закрепите винт «спиннер» с помощью зубочистки: воткните одну или две желтых зубочистки, покрытых клеем, в вырезанное отверстие до упора, затем отломите ее заподлицо с поверхностью.

Если у вас есть «вертушка» — винт, который полностью закручен, но не перестает вращаться, — старый, но эффективный трюк состоит в том, чтобы отсоединить оборудование и применить трюк с зубочисткой. После того, как клей высохнет, просверлите пилотное отверстие и установите оборудование; просто немного расслабьтесь при заворачивании винта.

Если вы случайно сломали винт во время его заворачивания, не паникуйте; если какая-либо часть хвостовика все еще остается открытой, попробуйте захватить ее плоскогубцами и отвинтить. Если стержень сломался под поверхностью, вам нужно будет высверлить сломанный винт с помощью трубчатого экстрактора винтов, закрыть отверстие коротким дюбелем, затем снова просверлить пилотное отверстие и ввинтить новый винт.

Крепежные детали для гвоздей

Маленькие насадки, необходимые для пилотных отверстий для маленьких штифтов, легко сломать; держите роторный инструмент устойчиво во время сверления.

Маленькие гвозди и штифты часто используются для крепления такого оборудования, как маленькие защелки, петли и углы короба. Но воткнуть штифты прямо в древесину твердых пород просто напрасно. Чтобы небольшие крепежные детали не сгибались или не изгибались, лучше всего проделать пилотные отверстия, прежде чем вставлять их на место. После того, как вы разместите оборудование и закрепите его, отметьте все отверстия шилом.Просто убедитесь, что детали, такие как углы коробки, полностью вставлены.

Выберите сверло для пилотных отверстий, которое немного меньше диаметра штифта. К сожалению, сверло диаметром 1/16 дюйма (наименьшее из обычного набора сверл) слишком велико для штифтов размером 16 и меньше. Используйте сверла из набора пронумерованных малых сверл для следующих пилотных отверстий: # 55 для калибра 16; №63 для калибра 18; № 72 для калибра 20. Кроме того, патроны многих переносных дрелей не справляются с такими маленькими сверлами, поэтому используйте вращающийся инструмент с патроном для сверл.

Забейте штифт небольшим молотком: гребень удерживает штифт и обеспечивает некоторую защиту на случай, если вы промахнетесь.

Чтобы штифты легче было забивать, натрите их небольшим количеством воска и воспользуйтесь молотком или другим молотком. Чтобы не сломать пальцы, держите шпильку между зубцами обычной расчески и оставляйте расческу на месте до тех пор, пока застежка не войдет почти полностью. Сняв гребень, осторожно вставьте булавку, пока ее головка не войдет в плотный контакт с оборудованием. Не забивайте его дальше: вы, скорее всего, деформируете головку булавки, а слишком забитый гвоздь может легко деформировать и согнуть тонкую латунную фурнитуру.

Монтажные петли

Линейка или линейка, прижатая к барабанам накладных петель, быстро обеспечат правильное выравнивание. Стволы также должны быть параллельны краю заготовки.

Петли необходимы для любого проекта, в котором есть дверь, крышка, люк или другие шарнирные детали. Правильная установка значительно различается: некоторые петли предназначены для установки на поверхность; другие должны быть врезаны на место, а третьи требуют специальных просверленных или фрезерованных углублений.

Петли для поверхностного монтажа, подходящие для самых разных проектов, проще всего установить. Петли-бабочки — хороший выбор для небольших деревянных ящиков с тонкими крышками, а петли для сундуков лучше всего подходят для прикрепления более тяжелых крышек к сундукам с одеялами и ящикам для инструментов. После того, как эти петли установлены и монтажные отверстия просверлены, их просто привинчивают (или прибивают) на место. При использовании любого типа важно, чтобы стволы петель были параллельны краю заготовки, поскольку изогнутые петли не позволяют дверце / крышке плавно открываться и закрываться.Петли Easy Mortise Rockler имеют полукруглые створки, предназначенные для размещения в неглубоких выемках, созданных 30-миллиметровой коронкой Форстнера.

Обратной стороной навесных петель является то, что они обычно оставляют зазор между навесными деталями. Для более плотного прилегания деталей существует несколько видов петель, которые легко установить, в том числе петли Rockler Easy Mortise. Скрытые цилиндрические петли также очень легко установить: просто просверлите пару отверстий, по одному для цилиндрической части каждой половины петли, и вдавите их на место.

Направляющая для сверления пазов, такая как JIG IT, удерживает большое сверло Форстнера по центру, создавая чистое цилиндрическое отверстие для установки скрытого шарнира. Предварительно просверленное пилотное отверстие диаметром 1/8 дюйма помогает направлять долото Форстнера, а воротник, зафиксированный на его хвостовике, останавливает сверло на нужной глубине растачивания.

Скрытые петли европейского типа, обычно используемые в безрамных шкафах, требуют большого отверстия в кармане (обычно 35 мм) для установки одной половины петли. На больших дверях эти отверстия сложно просверлить с помощью сверлильного станка.Альтернативная стратегия — использовать направляющую для сверления, чтобы большая коронка находилась под прямым углом к поверхности.

Петли врезные

С обычными прямоугольными петлями проще всего использовать пробный квадрат или другой инструмент для разметки, чтобы направлять маркировочный нож при наведении контура петли.

Когда проект требует основных стыковых петель или любого другого оборудования, которое требует врезки в поверхность работы, вот мой предпочтительный метод. Определив расположение петель на изделии, расположите каждую петельную створку и наметьте ее контур бритвой или маркировочным ножом.Для фурнитуры округлой или неправильной формы приклейте лист двойной липкой лентой и аккуратно обведите его вокруг.

Иногда вам нужно будет отрегулировать глубину прорезания для паза петли — например, когда одна створка каждой петли устанавливается на поверхность, а не в паз.

Затем используйте небольшой фрезерный станок (или триммер для ламината) с прямым сверлом малого диаметра, чтобы удалить отходы паза. В большинстве случаев пазы следует прорезать ровно настолько, чтобы створка петли располагалась заподлицо или слегка выступала над деревянной поверхностью.Но бывают исключения, например, когда пазы должны быть достаточно глубокими, чтобы компенсировать толщину ствола петли.

После удаления мусора острым настольным зубилом зачистите края и углы пазов для петель.

Перед фрезерованием затемните линии ножа карандашом, чтобы их было легче увидеть, затем фрезеруйте с точностью до 1/32 дюйма от каждой линии. За счет тщательной настройки битовой глубины фрезерование обеспечивает ровный карман постоянной глубины. Если вы случайно фрезеровали слишком глубоко, вы можете компенсировать это, наклеив кусок ленты на нижнюю часть петли или заклеив ее небольшим куском тонкого картона.

Если в результате вы получите неряшливые или неправильно вырезанные пазы на краю стороны коробки или рамы, обычно можно отрезать плохой край, приклеить полоску подходящей древесины, а затем снова прорезать пазы.

Если вам нужно вырезать десятки пазов, скажем, для серийного производства шкатулок для драгоценностей, вы получите наиболее стабильные результаты при использовании шаблона и фрезерного станка с направляющей втулкой. Шаблон зажимается поверх заготовки и имеет отверстие, размер и форма которого позволяют получить желаемый паз.

Система для врезки петель JIG IT особенно хороша для выполнения сложных долбежных работ, например, необходимых для монтажа четырехугольных петель.

Втулка перемещается по отверстию, позволяя прямой коронке с большой точностью фрезеровать паз. Вы можете сделать свой собственный шаблон или использовать готовую систему, такую как система для врезки петель JIG IT®.

Ручки и ручки

Чтобы точно расположить ручки и ручки, сделайте шаблон для сверления из куска фанеры.Две деревянные планки прибиваются к соседним краям и устанавливаются напротив бокового и верхнего края ящика или дверцы.

Если ваш шкаф или предмет мебели не оборудован фурнитурой для открывания нажатием или не имеет дверей и ящиков с выступами для пальцев, вам потребуется установить какие-то ручки или ручки. При размещении их на фасадах ящиков их вертикальное центрирование кажется логичным. Однако вы обнаружите, что это не всегда выглядит правильно, особенно на нижних ящиках комода или кухонного шкафа.Это происходит из-за укороченной перспективы, которую мы видим, глядя на более низкие объекты: центрированные тяги в конечном итоге выглядят слишком низко. Следовательно, обычно такие ручки / ручки устанавливают немного выше центра. Нет никаких жестких правил для определения того, насколько выше; Лучше всего временно закрепить на готовом изделии ручки или ручки, отойти и посмотреть, что лучше всего смотрится вашим глазом.

Чтобы установить дюбель, закрепите две гайки на конце с резьбой, затем вбейте конец шурупа для дерева в пилотное отверстие. Снимите гайки и накрутите крепеж на шпильку.

Если у вас нет всего нескольких отверстий для установки, измерение и маркировка отверстий для каждой ручки или тяги по отдельности занимает много времени и может привести к ошибкам. Чтобы сделать шаблон для сверления, нужно всего несколько минут, чтобы гарантировать, что все отверстия окажутся именно там, где они должны быть. Отверстия, просверленные в шаблоне в нужных местах, служат для направления сверла. Поскольку стопорные планки перекрывают обе стороны фанеры, шаблон можно перевернуть и установить на любом конце длинной лицевой стороны ящика, что позволит вам просверлить отверстия для натяжения как с правой, так и с левой стороны.

Когда возникает необходимость в установке ручек на толстые детали (или когда вы просто не хотите, чтобы головки крепежных винтов выступали на внутренней стороне ящика), используйте дюбельный винт.

Задняя пластина подходит под тягу или ручку и закрывает поверхность под ней, включая любые просверленные отверстия. Установка задней пластины также может закрыть старые отверстия при переходе с одного размера на другой.

Если отверстия, которые вы просверливаете для монтажных ручек или скоб, слегка смещены, еще не все потеряно. Вместо заполнения отверстий и повторного сверления (поверьте мне, вы увидите эти плохие отверстия независимо от того, насколько хорошо вы их заполните), вы можете установить тяги с задними пластинами (или выбрать тяги с подпоркой, у которых есть собственные широкие опорные пластины. ).У многих стилей тяги (и ручек) есть подходящие задние пластины, но вы всегда можете смешивать и сочетать или даже сделать свои собственные задние пластины из дерева.

Направляющие для ящиков

Монтажное приспособление для выдвижных ящиков выравнивает и поддерживает установленную в шкафу часть выдвижных ящиков, пока вы привинчиваете их.

Если вы используете металлические направляющие для выдвижных ящиков в своем шкафу или мебельном проекте, ваш выбор почти такой же ошеломляющий, как и петли и ручки. По сути, вам нужно выбрать набор слайдов подходящей длины и веса, а также достаточного удлинения, чтобы обеспечить легкий доступ к предметам в ваших ящиках.В наши дни некоторые горки доступны в разных вариантах отделки, включая черный, белый и коричневый. Использование черной направляющей с ящиками из светлого дерева может выглядеть более стильно, чем типичные направляющие из никелированной стали.

После того, как вы выбрали слайды, которые лучше всего подходят для вашего применения, вы столкнетесь с проблемой создания каркаса и ящиков в соответствии с требованиями слайдов. Внимательно прочтите инструкции по монтажу, прежде чем приступить к сборке, чтобы не получить ящики, которые не подходят или не подходят для ваших слайдов.Одна проблема, которую следует избегать любой ценой, — это то, что в конечном итоге шкаф и / или ящики для ящиков не будут квадратными. Если стороны каркаса не параллельны или не перпендикулярны передней части, ваши ящики никогда не закроются должным образом, независимо от типа направляющих, которые вы используете. Даже если вы отрегулируете отдельные салазки вперед или назад так, чтобы они защелкнулись в закрытом положении, лицевая сторона вашего ящика все равно будет изогнута относительно лицевой рамы шкафа или передних краев.

При установке части каждой направляющей для установки в выдвижной ящик зажимные скобы поддерживают ящик на нужной высоте по отношению к направляющим, установленным в шкафу.

Еще одна очень распространенная ошибка — не вычесть толщину слайдов из общей ширины ящика. Если вы окажетесь в такой ситуации, вы сможете избежать строительства новых ящиков, переключившись на направляющие в стиле под креплением (если они слишком широкие, вы можете отшлифовать стороны ящика, чтобы обеспечить больший зазор. ). С другой стороны, если ваши ящики становятся слишком узкими, довольно легко установить прокладку (полоски картона или шпона) под закрепляемую в шкафу часть каждой направляющей.

Для того, чтобы выдвижные ящики работали плавно с гранями, равномерно выровненными по отношению к шкафу и друг к другу, каждая пара направляющих ящиков должна быть установлена на одинаковой высоте и параллельно друг другу. Кроме того, монтируемая в шкафу часть каждой направляющей должна располагаться под прямым углом (вертикально) к передней части корпуса шкафа / ящика. Вы, конечно, можете добиться этого путем тщательного измерения, но проще использовать универсальное приспособление для монтажа слайдов. Шаблон выравнивает и поддерживает установленную в шкафу часть ползуна, пока вы привинчиваете его на место.

Как установить чердачный люк и лестницу

В первой и второй частях этого руководства по установке чердачного люка и лестницы вы вырезали отверстие на чердаке и устанавливали вокруг него рамку. Этот каркас — основа вашей лестницы и люка. В этом разделе руководства вы узнаете, как подогнать люк к раме, добавить лестницу и конопатить вокруг люка и рамы, чтобы дверь чердака была защищена от сквозняков. После того, как вы установили лестницу, вы сможете обойтись без стремянки, но убедитесь, что вы стоите в безопасном месте, когда используете электроинструменты.

Шаг 1 — Установите люк

Найдите в своем комплекте люк чердака и монтажную петлю. Вы должны иметь возможность разместить люк снаружи по краю рамы. Попросите друга удерживать его на месте, пока вы добавляете шурупы к краю рамы, убедившись, что брус полностью выдержит вес чердачного люка. Если вы не уверены, перед установкой чердачного люка укрепите раму.

Шаг 2 — Добавьте пружины

Затем снимите пружины.Поместите их в раму над шарниром, который вы только что установили, чтобы они свисали перед люком. Используйте дрель, чтобы установить винты, а затем установите направляющую жатки между этими двумя пружинами. Это обеспечит полную безопасность всего механизма. После того, как вы добавили пружины, установите шкив с любой стороны рамы, противоположной петле чердачного люка.

Шаг 3 — Добавьте лестницу

Вставьте лестницу в отверстие и вставьте лестницу в соединения шкива.Тросы, удерживающие лестницу, должны позволять ей упасть на место при открытии чердачного люка. Следуйте инструкциям производителя лестниц. Например, если вы используете деревянную лестницу, вам может потребоваться пройти на чердак и сжать направляющие вместе так, чтобы все ступени лестницы удерживались на месте. В любом случае убедитесь, что кабели плотно прикручены к раме.

Шаг 4 — Оберните его

Удалите опорную планку с края рамы, повернув винты в обратном направлении, а затем затяните их, чтобы установить в нужное положение.Затем нанесите слой герметика на край рамы над и под потолком. Это защитит от сквозняков и предотвратит переохлаждение чердачной лестницы зимой.

способов вставить люк в напольную дверь | Руководства по дому

Лори Бреннер Обновлено 3 ноября 2015 г.

Чаще всего люк в напольной двери устанавливают в доме на дереве для ребенка или для доступа в подвал или винный погреб под домом.Чтобы установить люк в напольной двери, необходимо следить за тем, чтобы расстояние между балками пола соответствовало ширине плеч взрослого человека. Возможно, вам придется добавить дополнительные опоры в балки пола для поддержки проема.

Обрамление проема

Перед установкой люка в полу необходимо обрамить проем в балках пола, а также создать опорную кромку, на которую будет опираться дверь. Рама должна быть достаточно прочной, чтобы удерживать люк в полу на месте, а также выдерживать полный вес стоящего на нем взрослого человека.Следуйте строительным нормам для создания проема в полу вместе с установкой дополнительных блоков перекрытий или досок.

Готовые люки

После добавления древесины, необходимой для поддержки проема в полу, вы можете установить готовый люк с рамой и скрытыми петлями. Этот тип люка в полу избавляет от необходимости создавать раму для двери, так как рама входит в комплект. Большинство люков такого типа изготавливаются из стали или алюминия и могут не вписываться в эстетику помещения.Их лучше всего использовать в тех помещениях дома, где внешний вид люка в полу не имеет значения — если только он не рассчитан на использование материала напольного покрытия, подходящего к полу.

Фанерная основа

Вы также можете сделать люк в полу самостоятельно, создав фанерное основание из 3/4-дюймовой фанеры поверх деревянного каркаса и покрывая его материалом того же типа, что и пол — ковролином, паркетом или паркетом. даже плитка. Обрежьте фанеру так, чтобы она располагалась внутри обрамленного проема, поверх рамы люка в полу, и прикрепите петли к ее нижней стороне вдоль внутренней части рамы вертикально.Включите ручку, которая позволяет поднимать люк, чтобы открыть его.

Прочие соображения

Проверьте свои местные строительные нормы и правила, чтобы убедиться, что люк в полу соответствует всем необходимым требованиям. Это гарантирует, что конструкция будет прочной и не выйдет из строя. Даже если вы строите люк в полу для детского домика на дереве, убедитесь, что люк и проем соответствуют этим требованиям безопасности. Убедитесь, что люк в полу выдерживает вес взрослого.

Ссылки

Ресурсы

Биография писателя

Лори Бреннер, уроженка Калифорнии, художница, журналист и писатель, начала профессионально писать в 1975 году.Она писала для газет, журналов, интернет-изданий и сайтов. Бреннер окончил Колеман-колледж в Сан-Диего.

Как установить опоры люков с газовыми стойками

Многие лодки поставляются с газовыми стойками для поддержки откидных люков в открытом положении, когда вы складываете предметы внутри или получаете доступ к ним. Это освободит обе руки и предотвратит захлопывание крышки люка на ваших пальцах рук или ног. Тем не менее, некоторые лодки старых моделей не включали их. Вы можете добавить газовые амортизаторы (также известные как газовые пружины или амортизаторы), но для этого потребуется немного инженеров, чтобы распорка работала должным образом.Воспользуйтесь нашим руководством по установке газовой стойки ниже.

За рекомендациями мы обратились к Крису Ярсевичу, инженеру по качеству компании Taylor Made Products — лидера морского рынка газовых амортизаторов — который предлагает обратиться к профессионалу в области тяжелых люков, таких как моторные отсеки. Для этого проекта мы устанавливаем одинарную распорку на относительно легкий люк размером 6 на 24 дюйма, шарнирно закрепленный на длинной стороне.

Taylor Made предлагает стойки, изготовленные из нержавеющей стали 316, а также модели с трубами из оксидированной стали и стальными валами с нитридным покрытием.Версии из нержавеющей стали могут стоить на 150 процентов дороже, но обеспечивают превосходную долговечность в соленой воде. Совместите стойки из нержавеющей стали с монтажными кронштейнами и крепежами из нержавеющей стали.

Как установить газовые амортизаторы

1. Взвесьте люк лодки
Важно знать общий вес люка. Вместо того, чтобы гадать, открутите люк от петель и используйте точные весы для определения веса. Подойдут весы для ванной или цифровые весы, используемые для взвешивания рыбы. В этом случае наш люк весил 20 фунтов.Перед выполнением следующего шага снова прикрепите люк к петлям. Журнал для плавания 2. Определите верхнюю точку крепления
Откройте люк до точки, где вы хотите, чтобы он поддерживался. Отметьте точку крепления верхнего кронштейна пневматической пружины на нижней стороне крышки на расстоянии от трети до середины от петли до противоположной стороны люка — в данном случае мы выбрали 2 дюйма от петли. Угол установки газовой стойки важен. Магазин для плавки 3. Отметьте нижнюю точку крепления
Нижняя точка крепления часто находится чуть ниже верхней точки крепления.Имейте в виду, что стойка не обязательно должна быть идеально вертикальной. Прежде чем отмечать нижнюю точку крепления, убедитесь, что она расположена в области, в которой достаточно места для монтажного кронштейна или шарового пальца. Магазин для плавки 4. Измерение газовой стойки
При открытой крышке измерьте расстояние от верхней точки крепления до нижняя точка крепления. Это подскажет вам, какая длина стойки вам понадобится, когда она будет увеличена. Для сжатой длины измерьте под тем же углом от нижней точки крепления до края отсека; затем измерьте расстояние от верхней точки крепления до нижнего края крышки.Сложите их. Журнал Boating Magazine 5. Рассчитайте необходимое усилие стойки
Используйте эту формулу для определения требуемого усилия стойки: Вес крышки (фунты) x Расстояние от От петли до центральной линии люка (дюймы) —————————————————— Расстояние (дюймы) от шарнира до точки крепления стойки на люке Ответ равен 30, что означает, что для поддержки этого люка в открытом состоянии требуется распорка с усилием в 30 фунтов, а также позволит ему легко закрываться. Выберите из списка Taylor Made стойку, которая соответствует как размерам, так и силе, указанным в этой формуле.Boating Magazine 6. Используйте правые кронштейны для установки
Газовая стойка Компания Taylor Made Products предлагает широкий выбор угловых и плоских кронштейнов для различных конфигураций установки. У каждого кронштейна есть шариковая шпилька диаметром 10 мм, на которую защелкивается опора газовой стойки (которая имеет гнездо на каждом конце). Если возможно, прикрутите кронштейны сквозными болтами, но если доступ сзади невозможен, используйте не менее трех саморезов из нержавеющей стали № 10 для крепления каждого кронштейна. Всегда устанавливайте газовую стойку так, чтобы конец узкой тяги был ниже, чем газонаполненный ствол.Распорка удлинена, что упрощает установку газовых амортизаторов при открытой крышке. Журнал Boating Magazine

Газовые амортизаторы Инструменты и расходные материалы

· Газовый амортизатор Taylor Made Products · Кронштейны крепления газовой стойки Taylor Made Products · Рулетка · Маркировочный карандаш · Буровой двигатель и долота · Набор отверток · Набор накидных / рожковых ключей · Крепеж из нержавеющей стали

Как установить петли на деревянный люк: видео и чертежи крепления скрытого механизма

видео и чертежи крепления скрытого механизма

Типы петель для люка

Дополнительные приспособления

Какие петли лучше для подвального люка

Как сделать петли для люка в подвал

Чертежи и схемы установки петель для подвального люка

Видео: изготовление петель для крышки подвала

Заключение

Как встроить петли для люка в подвал своими руками

Варианты петель

Моменты которые стоит учесть

Установка петель

Как установить петли на деревянный люк. Выбираем петли для подвального лючка

Какие петли выбрать для подвального лючка? Видео обзор

Люк в подвал

Виды петель

Определение места для входа

Что такое дверная петля: назначение

Делаем скрытые петли для люка в подвал без щелей в полу погреба

Требования к шарнирному соединению

Как сделать люк с защитой от брызг и сквозняка.

1. Закрыть силиконовым герметиком, если в цоколе неотапливаемое помещение

2. Конструкция смещенной петли люка в подвал

3. Утепленная модификация Стелс Термо с коробом под шарнирами

Виды люков в подвал дома своими руками с амортизаторами и без: Пошаговая инструкция +Видео

Требования к люку

Существует несколько типов люков

Изготовление люка подвала своими руками

В заключение хотелось бы дать несколько советов

Люк в подвал деревянный. Изготовление люка подвала своими руками

Люк в подвал деревянный. Изготовление люка подвала своими руками

В заключение хотелось бы дать несколько советов

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Люк в подвал под линолеум своими руками. Скрытый люк в погреб своими руками: монтаж и отделка | Строительный портал

Требования к скрытым люкам в погреб

Как вырезать люк в деревянном полу. Варианты обустройства напольного люка в доме

Месторасположение напольного люка в доме

Фурнитура для напольного люка

Замок для люка в подвал. Комплект ПОГРЕБОК

Видео люк в подвал гаража своими руками

на газовых амортизаторах под плитку, чертежи

Требования к конструкции

Виды петель и ручек для погребов

Используемые материалы

Установка и отделка люка

Как установить петли для пианино в крышке люка с сотовым заполнением

Как установить петли для ворот

Как правильно выбрать петли

Как установить петли для ворот

Как установить дверные петли шкафа

Как правильно выбрать петли

Как установить дверные петли шкафа

Perfect Hardware Installation — Деревообработка | Блог | Видео | Планы

Как установить чердачный люк и лестницу

способов вставить люк в напольную дверь | Руководства по дому

Обрамление проема

Готовые люки

Фанерная основа

Прочие соображения

Как установить опоры люков с газовыми стойками

Как установить газовые амортизаторы

Газовые амортизаторы Инструменты и расходные материалы

Добавить комментарий Отменить ответ
