Как установить воздухоотводчик автоматический на отопление: Установить воздухоотводчик в системе отопления нужно правильноАвтомобили на альтернативном топливе

Установить воздухоотводчик в системе отопления нужно правильноАвтомобили на альтернативном топливе

Это крайне важное требование для любого жилого дома или офиса. Добиться стабильного тепла поможет понимание ситуации — где нужно установить воздухоотводчик.

Правильно установить воздухоотводчик необходимо для любой системы отопления

Периодическое нарушение нормальной работы отопительных систем приводит к неоправданным тепловым потерям. Это случается при неизбежном образовании воздушных пробок. Чтобы их избежать устанавливаются специальные устройства – воздухоотводчики.

Даже при их наличии не всегда отопление работает нормально. Значит приборы установлены неверно. То есть, не в тех местах, где им положено быть. Это зависит от конструкции системы отопления. Решение о расположении воздухоотводчиков принимается индивидуально для каждой из них.

Основные принципы размещения

Они разработаны в соответствии с элементарными законами природы. Главное то, что воздух в воде всегда стремится подняться вверх. Поэтому, образовавшиеся при нагреве воды пузырьки, всегда будут двигаться к самой верхней точке трубопровода. Отсюда вывод – ищите воздушную пробку именно в этих частях системы отопления.

Основные места скопления пузырьков воздуха в системе отопления

Если она там предполагается, то установить воздухоотводчик нужно именно в такой точке. Если таких мест несколько, то и сброс ненужного воздуха делается в каждом из них.

Но это еще не все. Дело в том, что путь пузырьков к верхним частям системы отопления не всегда прост. Сложные и слишком «закрученные» обороты труб являются серьезным препятствием. Это способствует образованию скоплений воздуха именно в местах поворотов. Чем их больше, тем большая вероятность возникновения проблемы.

Отсюда вывод — проектируйте и стройте отопление максимально простое. Но иногда некоторые строительные элементы дома все равно нужно как-то обходить трубой. Появляется лишний сложный поворот. Вот именно здесь сразу и нужно будет установить воздухоотводчик.

Радиаторы отопления

О них нужно сказать сразу конкретно. Устройство отопительных батарей само по себе представляет лабиринт для теплоносителя. Образовавшимся здесь пузырькам воздуха сложно его преодолеть на пути к высшей точке системы отопления.

На каждый радиатор отопления следует установить воздухоотводчик (кран Маевского)

Поэтому действуйте без лишних премудростей и жадности. На каждый радиатор отопления сразу нужно установить воздухоотводчик.

Другие случаи

Сюда следует отнести, те, что связаны с индивидуальными решениями по устройству систем отопления. Например, теплые полы, использование полотенцесушителей сложной конфигурации, тупиковые участки, особенно П-образной формы, байпасы.

Какие бывают воздухоотводчики

Устройства, с помощью которых может быть удален ненужный воздух имеют разные конструкции. Выбор каждой из них зависит от вида системы отопления и возможности размещения прибора.

Для отопления с открытым контуром применяется расширительный бачок. Это элементарное устройство, устанавливаемое в самой верхней части. Скапливающийся воздух постепенно достигает его полости и оттуда удаляется в атмосферу.

Место размещения расширительного бачка

Для закрытых систем отопления уместно установить воздухоотводчик автоматического срабатывания. Он удобен тем, что, во-первых, не требует для исполнения своей функции участия человека. Во-вторых, принцип работы позволяет установить его в местах, сложных для доступа.

Как правильно установить автоматический воздухоотводчик на закрытой системе отопления

Здесь следует сказать, что таких мест, вообще-то, не должно быть. Хорошая система отопления имеет доступ к любой точке. На случай ремонта будет меньше проблем. Однако в жизни бывает по-разному, поэтому автоматический прибор в таком случае необходим.

Использование крана Маевского для сброса воздуха из радиатора отопления

Для радиаторов отопления применяются краны Маевского. Удобные устройства, которые в современном исполнении выглядят вполне эстетично и не портят вид квартиры. Управляются вручную, но сам процесс не сложен.

Зачем еще нужно знать, где установить воздухоотводчик

Правильно определить место расположения этого устройства, является для специалиста высоким профессионализмом. Но, в этом вопросе можно разобраться и самому. Внимательно изучив ситуацию по работе системы отопления, ищите проблемные места. Во всяком случае при необходимости вы будете говорить со специалистом на одном языке.

Читайте также: Шаровые краны для воды итальянской компании FADO

Автор: Сергей Морозов

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения.

Воздухоотводчики для отопления. Выбор и установка

Главная

Оборудование для отопления

Воздухоотводчики для отопления. Выбор и установка

В системе отопления всегда находится воздух, который должен стравливаться воздухоотводчиками. Откуда берется воздух? – попадает с жидкостью при заливке, также кислород может проникать сквозь пластиковые детали.

• Воздух находится в теплоносителе в растворенном виде и выделяется в виде пузырьков при перепадах давления. Затем воздух скапливается в самых высоких точках системы, вызывая завоздушивание – воздушные пробки, и как следствие прекращение циркуляции, или ее уменьшения, а также шум, гидроудары…

Чтобы не допустить значительного влияния воздуха на работу системы должны выполняться требования.

• Система должна быть сделана в соответствии со стандартами и нормативами, с рациональными углами наклона всех трубопроводов, без П-образных переходов. Если без возвышающихся участков не обойтись, но тогда в них должны быть установлены средства воздухоотведения.
• В системе должен быть установлен автоматический воздухоотводчик, или несколько, в определенных местах, и должны применяться ручные воздухоотводчики, — краны Маевского.

Как работает кран Маевского, как устанавливается

В конструкции ручного воздухоотводчика (крана Маевского) можно выделить винт-иглу, запирающую тонкое отверстие в корпусе. Воздух стравливается на боковое отверстие, что удобно, так как его можно развернуть в нужном направлении и подставить емкость для сбора жидкости.

Корпус имеет стандартный диаметры с резьбой ½ дюйма или ¾ дюйма, поэтому вкручивается в любой штатный фитинг системы, в пробки радиаторов.

• Подобрать кран Маевского лучше с ручкой, чтобы не пользоваться отверткой или ключем для выкручивания. Но если есть маленькие дети, то ручки должны быть сняты, для предотвращения травмирования ребенка горячей жидкостью.

Кран Маевского обязательно устанавливается в верхних углах всех без исключения радиаторов, а также в высоких точках системы, в П образных переходах. Но для лучшего результата в местах возвышений нужно дополнительно установить воздушный отстойник, где бы воздух мог скапливаться. Просто установить тройник и вкрутить в верхний отвод воздухоотводчик не всегда эффективно.

Автоматические отводчики воздуха

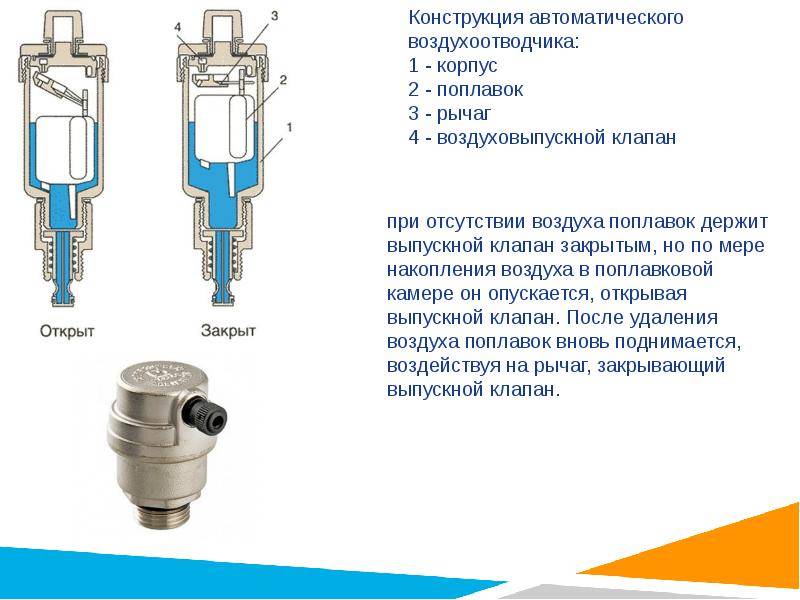

Рассмотрим типичную конструкцию автоматического воздухоотводчика. В корпусе находится поплавок, который связан рычагом с игольчатым клапаном. В верхней крышке находится воздухоотводное отверстие, которое запирается этим клапаном.

Все устройство располагается строго вертикально, внизу имеется штуцер с подпружининным клапаном. Поэтому корпус можно снять для разборки и очистки с заполненной системы под давлением в любой момент, — при выкручивании корпуса клапан перекроет отверстие.

Воздух из теплоносителя в виде пузырьков будет устремляться вверх и постепенно скапливаться в верхней части автоматического воздухоотводчика, вытесняя жидкость вниз. Поплавок опустится, откроет игольчатый клапан, воздух стравится, уровень жидкости поднимется, клапан закроется.

Обслуживание автоматических воздухотводчиков, почему текут

Автоматический воздухоотводчик работает постоянно. В игольчатом клапане, где попеременно присутствуют то вода, то воздух, возникают значительные отложения солей, при высыхании воды. Соли нарушают герметичность в седле клапана. В результате вслед за воздухом просачивается и теплоноситель, клапан дает течь, вода выделяется капля за каплей из отверстия для выхода воздуха.

• Как устранить течь автоматического воздухоотводчика, – снять верхнюю крышку, которая во всех конструкциях легко откручивается, при этом, возможно, аккуратно применить разводной ключ. Затем разобрать и очисть все детали игольчатого клапана. Обычно помогает механическая очистка деревянной палочкой (мягкий инструмент!), или вымачивание в концентрированной лимонной кислоте или применение других химических средств для удаления осадочного налета.

Размещение воздухоотводчиков в системе

Автоматический воздухоотводчик рекомендуется ставить:

• в составе группы безопасности в высшей точке подачи на выходе из твердотопливного котла;
• в верхних точках накопительно-распределительной арматуры – буферных емкостях, гидрострелках, коллекторах, в том числе и теплого пола;
• в высших точках стояков;
• на сепараторах-воздухоотводчиах;

В составе автоматизированного котла он находится всегда, поэтому дополнительный возле котла не требуется.

Ручные воздухоотводчики должны ставится в каждом радиаторе, в П-образных отводах и возвышениях системы. Могут заменять автоматические в вертикальных стояках.

Что делать если в системе воздух

Если система все же завоздушилась, то в первую очередь нужно обратить внимание на правильность сборки, монтажа, слить систему и переделать ее, устранив характерные места для сбора воздуха или установив ручные и автоматические воздухоотводчики.

• Значительно помогает бороться с растворенным воздухом в теплоносителе применение сепараторов. Если в объемной системе нет устройств выполняющих воздухоотделяющие функции (вертикальная гидрострелка, теплоаккумулятор), то рекомендуется снабдить ее дополнительно сепаратором.
• Если в системе с автоматизированным котлом, штатный воздухоотводчик не справляется с полным отведением воздуха – постоянные шумы в котле, которые меняются в зависимости от прохождения воздуха, то рекомендуется на обратке дополнительно установить сепаратор с автоматическим воздухоотводчиком.

Обычной мерой борьбы с образовавшейся воздушной пробкой являтеся стравливание воздуха и теплоносителя через краны, пробки, ручные воздухоотводчики с подачей теплоносителя в систему из водопровода, насосом…



Предыдущая запись

Следующая запись

Автоматические воздухоотводчики | Reliance Valves

Отказ от ответственности: Все изображения приведены только в иллюстративных целях.

Автоматически выпускает воздух из систем отопления без необходимости дополнительной вентиляции

Когда воздух попадает в герметичную систему отопления, это может вызвать широкий спектр проблем, включая чрезмерный шум, коррозию и увеличение затрат на техническое обслуживание, поскольку это также может вызвать воздушные пробки и не позволяют системе работать эффективно и продуктивно.

Автоматические воздухоотводчики наиболее подходят для систем отопления и других замкнутых систем горячего водоснабжения, которые требуют эффективного и автоматического удаления воздуха во время заполнения системы водой. В нижней части клапана установлен вакуумный прерыватель, чтобы предотвратить образование воздушной пробки и способствует выпуску воздуха из воды в системе.

Автоматический воздухоотводчик Reliance изготовлен из высококачественной твердой латуни и термостойкого полипропилена, что обеспечивает долгий срок службы и надежность систем отопления, а также облегчает вентиляцию при вводе системы в эксплуатацию. Доступны с MBSP, компрессионными или вставными соединениями.

• Автоматически выпускает захваченный воздух из закрытых систем отопления
• Прочная конструкция из цельной латуни и термостойкий полипропиленовый поплавок
• Доступны с различными присоединительными концами

Свяжитесь с нашим отделом продаж Arrow right

• Подробная информация о продукте
• Технические характеристики
• Ресурсы и загрузки

Свяжитесь с нашим отделом продаж Arrow right

SKU	Описание	Модель	Размер выпускного отверстия мм	BSP ″
AVEN100001	3⁄8″ Автоматический воздухоотводчик	–	–	3 ⁄8
AVEN100003	15 мм Автоматический воздухоотводчик	Компрессионный	15	–
AVEN100005	1 ⁄2″ Автоматический воздухоотводчик	–	–	1⁄2
AVEN300001	15 мм Автоматический воздухоотводчик с соединениями JG Speedfit	Соединения JG Speedfit	15	–
AVEN450001	15 мм Автоматический воздухоотводчик Никель	Никелированный	–	1⁄2

Вентиляция | Спиракс Сарко

Дом / Узнать о паре /

Приложения для вентиляции

Содержимое

• Введение — Почему конденсатоотводчики?
• Термостатические конденсатоотводчики
• Механические конденсатоотводчики
• Термодинамические конденсатоотводчики
• Соображения по выбору конденсатоотводчиков
• Выбор конденсатоотводчиков — Оборудование для столовых Оборудование для перекачки масла Больничное оборудование
• Выбор конденсатоотводчиков — промышленные сушилки
• Выбор конденсатоотводчиков – прачечные и прессы
• Выбор конденсатоотводчиков — технологическое оборудование
• Выбор конденсатоотводчиков — оборудование для обогрева помещений
• Выбор конденсатоотводчиков – редукционные клапаны для паровых баков и баков
• Теория вентиляции
• Приложения для вентиляции
• Тестирование и техническое обслуживание конденсатоотводчиков
• Потери энергии в конденсатоотводчиках

Вернуться к информации о паре

Вентиляционные системы

В этом учебном пособии описаны некоторые из многих различных областей применения вентиляционных систем, включая паропроводы, байпасы, сосуды с рубашкой и вращающиеся цилиндры. Также рассматриваются другие вопросы, такие как вентиляция больших объемов воздуха, групповая вентиляция и замена термостатических конденсатоотводчиков.

Воздухоотводчики в целом

Автоматический воздухоотводчик представляет собой клапан с термостатическим управлением, устанавливаемый в месте, где к нему будут попадать пар и воздух, а не конденсат. Если вентиляционное отверстие тесно связано с нагревателем значительной массы и работает при температуре, близкой к температуре пара, то кондуктивное тепло может удерживать вентиляционное отверстие закрытым или, по крайней мере, замедлять его работу. Поэтому рекомендуется, чтобы любой воздухоотводчик и его соединительная труба устанавливались без зазоров, чтобы он работал правильно.

В этих условиях воздушник лучше всего устанавливать на конце трубы длиной около 300 мм, которая может служить сборной емкостью и обеспечивает температурный градиент от парового пространства нагревателя к вентиляционному отверстию. «Бутылки», упомянутые в разделе «Вращающиеся цилиндры», можно использовать таким образом в качестве устройств для сбора воздуха.

Когда воздухоотводчики выпускают воздух, они всегда делают это смесью воздуха и пара. Это часто воспринимается как чистый пар, и логический вывод состоит в том, что вентиляционное отверстие негерметично. При нормальной работе степень разряда должна в конечном итоге уменьшиться и прекратиться. Если воздухоотводчик продолжает выпускать воздух в течение длительного периода без каких-либо признаков отключения, он вполне может быть неисправен, и его следует проверить и отремонтировать.

Байпасы конденсатоотводчиков

Кажется естественным установить ручные байпасы вокруг конденсатоотводчиков, которые обычно открываются при запуске. Поскольку конденсатная нагрузка при запуске редко превышает рабочую нагрузку более чем в два раза, а конденсатоотводчики обычно имеют вместимость по конденсату, обеспечивающую значительно больший запас прочности, кажется, что реальной функцией байпасов является выпуск воздуха. Это позволяет конденсату достигать ловушки.

Байпасы часто располагаются вокруг ковшовых ловушек, которые по своей природе медленно выпускают воздух. Сборку можно сделать как автоматической, так и эффективной, просто заменив ручной перепускной клапан автоматическим воздухоотводчиком. О ручных байпасах легко забыть и оставить открытыми, и поэтому они являются потенциальным источником потерь пара.

Вакуумные прерыватели

Вакуумные прерыватели могут эффективно использоваться во время отключения системы, когда в паровых трубах и аппаратах может возникать давление ниже атмосферного. Стратегически расположенные, они позволят конденсату стекать вниз к месту улавливания стока. Благодаря полному удалению конденсата из любой паровой системы исключается опасность гидравлического удара при следующем запуске системы.

Магистраль насыщенного пара

Паропровод представляет собой длинное паровое пространство с малым поперечным сечением. При включении пара на подающем конце он движется по трубе как поршень, выталкивая воздух перед собой. Вентиляционное отверстие, установленное в конце линии, как показано на рис. 11.10.13, модуль 10, удалит большую часть воздуха. Вентиляционное отверстие подключается в верхней части трубы или, по крайней мере, в точке выше ожидаемого уровня конденсата.

Магистраль перегретого пара

Магистраль перегретого пара, как правило, требует удаления воздуха только при запуске. Требуется воздухоотводчик, способный выдерживать высокие температуры, поэтому лучшим выбором будет биметаллический тип.

Сковороды с рубашкой

Выбор расположения вентиляционного отверстия для этих применений может быть затруднен. Воздух, растворенный в холодном продукте, вытесняется из раствора по мере нагревания кастрюли, и на стороне рубашки со стороны продукта появляются пузыри. Отсутствие пузырей на внутренней поверхности кастрюли указывает на наличие холодных пятен, указывающих на скопление воздуха внутри куртки.

При комбинации неправильного типа конденсатоотводчика и отсутствия воздухоотводчика пузыри, скорее всего, будут возникать в последнюю очередь в нижней части рубашки возле выхода конденсата и в верхней части напротив точки входа пара. Лучшим конденсатоотводчиком будет поплавковый тип с вентиляционным отверстием, расположенным под поддоном, позволяющим конденсату и воздуху стекать на пол или в сборный ресивер и насос. Вентиляционное отверстие лучше всего располагать напротив точки входа пара на высоком уровне, и добросовестный производитель поместит для этой цели врезной патрубок (рис. 11.9)..1, модуль 9).

Для опрокидывающегося поддона требуется поплавковый конденсатоотводчик с паровым затвором, так как конденсат удаляется через погружную трубу, проходящую через вращающееся соединение. Если это не включает вентиляционное отверстие, то отдельное вентиляционное отверстие в обход ловушки улучшит производительность. Точно так же конденсатоотводчик должен быть размещен ниже выпускного отверстия (Рисунок 11.9.2, Модуль 9).

Вращающиеся цилиндры

Особый интерес представляют сушильные цилиндры, используемые во многих перерабатывающих отраслях. Горизонтальный цилиндр снабжается паром через вращающееся соединение на одном конце, а обрабатываемый материал контактирует с внешней поверхностью цилиндра. Конденсат сбрасывается через погружную трубу, проходящую либо через то же вращающееся соединение, либо через аналогичное соединение на противоположном конце цилиндра.

При наличии цилиндров значительного размера объем воздуха, выбрасываемого при «пуске», велик. Воздух, скапливающийся внутри цилиндра при нормальной работе, приводит к появлению холодных пятен на внешней поверхности и получению некачественно обработанного материала. Автоматическая вентиляция воздуха имеет первостепенное значение и должна выполняться как само собой разумеющееся, если мы ожидаем хороших результатов.

Лучше всего для этой цели подходит конденсатоотводчик поплавкового термостатического типа с паровым затвором, но часто требуется отдельный воздухоотводчик из-за большого количества удаляемого воздуха.

Опыт показывает, что вентиляционное отверстие и емкость для сбора воздуха на выходе конденсата дадут отличный результат, если они установлены, как показано на рис. 11.13.1.

Групповая вентиляция

Разработчики парового оборудования иногда сокращают расходы, соединяя удаленные точки двух или более паровых пространств и устанавливая единый воздухоотводчик, а не используя отдельные воздухоотводчики для каждого парового пространства. К сожалению, такая схема часто оказывается неудачной. Воздухонагреватель с несколькими змеевиками может иметь каждый из змеевиков, питаемых от общего парового коллектора, который подается через один регулирующий клапан. Здесь воздушник закроется, когда до него дойдет пар из одной секции. Воздух, присутствующий в других секциях, просто не дошел бы до вентиляционного отверстия, чтобы открыть его. Позже пар в корпусе воздухоотводчика конденсируется и снова заменяется. Опять же, когда поступающий пар поступает из змеевика, содержащего наименьшее количество воздуха, вентиляционное отверстие имеет тенденцию быстро закрываться. Воздушно-паровые смеси в других змеевиках не направляются в сторону вентиляционного отверстия. Групповой сброс воздуха неэффективен, и его следует избегать, так же как и группового улавливания пара в линиях слива конденсата.

Сверхбольшие вентиляционные отверстия

Пропускная способность вентиляционного отверстия зависит от размера отверстия, перепада давления на седле и свойств выпускаемого газа. В некоторых случаях вентилируемые паровые пространства очень велики, как, например, в больших стерилизаторах и ретортах в пищевой промышленности, больших автоклавах, сосудах для вулканизации резины и т. д. Количество удаляемого воздуха может быть таким большим, что может потребоваться большое количество вентиляционные отверстия должны быть установлены параллельно. Альтернативным решением является использование автоматического регулятора температуры, аналогичного показанному на рис. 11.13.2.

Клапан должен иметь форму, подходящую для работы с паром. Клапан позиционируется системой управления, а датчик температуры расположен на стороне выхода клапана. Настройка температуры регулируется на 100°C или чуть ниже этого значения. Так как давление в выхлопной трубе на датчике температуры атмосферное, то температура в этой точке была бы 100°С, если бы безвоздушный пар достиг датчика после прохождения через клапан. При такой температуре клапан должен быть просто закрыт. Любое более низкое значение температуры в месте расположения датчика означает наличие некоторого количества воздуха, и клапан будет приоткрыт.

Такое расположение датчика температуры после клапана, где давление в трубопроводе атмосферное, сводит на нет влияние давления перед клапаном. Система управления должна только закрыть клапан, когда температура датчика достигает 100°C, и открыть его при более низких температурах. Такое расположение делает весьма практичным использование воздухоотводчиков размером до DN50, что позволяет выпускать большие объемы воздуха.

Удаление воздуха через термостатические конденсатоотводчики

В качестве воздухоотводчика можно использовать любой термостатический конденсатоотводчик, например, сильфонный или капсульный уравновешенный конденсатоотводчик, а также биметаллический конденсатоотводчик. Ясно, что рабочий блок должен быстро реагировать на изменения температуры, и ловушки, включающие биметаллические полоски больших размеров, вероятно, менее подходят. Но если термостатический конденсатоотводчик используется в основном для отвода конденсата, насколько эффективно он будет отводить воздух?

Так как конденсатоотводчик будет открыт при запуске при включении пара, он будет выпускать подталкиваемый к нему воздух.

Однако при нормальной работе ловушка может быть не такой эффективной, как вентиляционное отверстие. В качестве конденсатоотводчика он закрывается для конденсата чуть ниже температуры насыщения. Из этого следует, что при наличии водяного затвора на входной стороне конденсатоотводчика воздух и любые другие неконденсирующиеся вещества будут на короткое время герметизированы конденсатом в пространстве технологического пара.

Когда конденсат в конденсатоотводчике в конце концов потеряет часть своего тепла, только тогда конденсатоотводчик откроется и выпустит как конденсат, так и смесь холодного воздуха/пара.

Наиболее эффективным способом выпуска воздуха из парового пространства с помощью конденсатоотводчика является использование конденсатоотводчика поплавкового типа со встроенным воздухоотводчиком. Поскольку конденсат всегда должен попадать в сифон, проход неконденсирующихся продуктов к встроенному воздухоотводчику не задерживается при нормальной работе.

Следует уточнить, что автоматическое устройство, используемое для выпуска воздушно-паровых смесей, независимо от того, называется ли оно конденсатоотводчиком или воздухоотводчиком, лучше всего располагать над уровнем воды в конденсатоотводчике.
