Какой кабель можно использовать на улице и как его прокладывать

Перейти к списку

Все статьи /

тесли tesli кабель монтаж эксперт

При прокладке кабеля на участке встает проблема выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Для этого есть некоторые рекомендации, которые мы приведем в этой статье.

 Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

  1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.
  2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.
  3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается.
    В результате, изоляция трескается и со временем могут происходить утечки.

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице, рассмотрим варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами.

Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»


Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

Прокладка по фасаду здания или между зданиями


Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.


Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

Прокладка в земле


Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:

  1. Нет ультрафиолета.
  2. Защищены от низких температур и ветра.
  3. Не портят внешний вид участка.
  4. Нет вероятности порвать при переноске под линией габаритных предметов.

Но недостатки и проблемы также есть:

  1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
  2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
  3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
  4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.


Другие статьи

Новый уровень модульного оборудования – ARMAT IEK

Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.

IEK ARMAT

Все статьи   /

Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения

Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.

дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры

Все статьи   /

Электрощит для квартиры и частного дома: основные отличия

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире

Все статьи   /

Купить розетки и выключатели в квартиру. Какие выбрать?

Электроустановочные изделия уже давно стали элементом интерьера.

эксперт тесли электрика tesli розетки и выключатели в квартире какие розетки и выключатели купить

Все статьи   /

08. 07.2021

Уличные светильники: организация освещения в частном доме и на придомовой территории.

Правильно организованная подсветка загородного дома уличными светильниками должна быть не только функциональной, но и отвечать всем нормам безопасности.

светильники tesli эксперт тесли дизайн уличное освещение

Все статьи   /

Разводка электрики в деревянном доме

При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования.

ретро-проводка Tesli эксперт Тесли разводка электрика

Все статьи   /


Марка кабеля для прокладки в земле

Главная » Статьи » Марка кабеля для прокладки в земле


Кабель для прокладки в земле. Основные марки и общие сведения о прокладке | Полезные статьи — Кабель.РФ

Одним из наиболее востребованных видов кабельной продукции является кабель для прокладки в земле. Он применяется для обеспечения электроснабжения зданий и сооружений, декоративного, уличного и ландшафтного освещения, электроснабжения бытовок и палаток, а также во многих других ситуациях.

Рисунок 1. Бронированный кабель марки АВБбШв Независимо от назначения работ, прокладка кабеля под землей должна осуществляться в соответствии с ПУЭ и ПТЭЭП. Еще до начала работ необходимо выбрать оптимальную марку кабеля. Чаще всего оптимальным вариантом является бронированный кабель для прокладки в земле, который хорошо защищен от механических повреждений. Можно выполнять прокладку и другими марками кабеля, не имеющими брони, но тогда обязательно укладывать их в асбестоцементные или специальные ПВХ- или ПЭ-трубы.

Подготовка траншеи

Перед началом монтажных работ нужно проверить, нет ли пересечений кабельной трассы с какими либо другими инженерными сетями. Данную информацию можно получить из результатов изучения геоподосновы прокладываемой кабельной трассы.

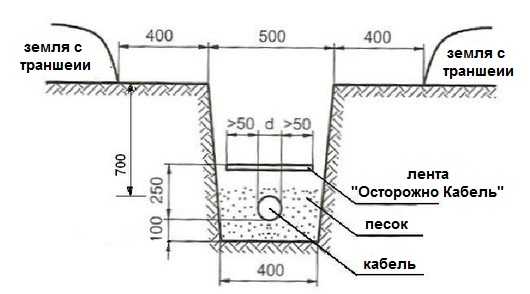

Рисунок 2. Силовой кабель в траншее на песчаной подушке Если на пути прокладки кабельной трассы нет никаких инженерных систем, можно приступать к подготовке траншеи. Ее глубина зависит от местности, в которой она будет проходить. Если прокладка кабеля в земле запланирована под автомобильной дорогой, то глубина траншеи должна составлять минимум 1,25 метра. При этом рыть траншею нужно аккуратно, поскольку в земле могут быть инженерные системы, неправильно нанесенные на схему геоподосновы — подобные казусы встречаются очень часто. Если же планируется прокладка кабеля в земле под газоном, достаточно копать траншею от 0,9 метра глубины.

В готовую траншею нужно насыпать подушку песка, имеющую до 15 см толщины — этого требуют правила прокладки кабеля в земле для дополнительной маркировки линий и их большей защиты от механических повреждений. Песок обильно смачивается водой и трамбуется.

Прокладка кабеля

Как правило, прокладка кабеля под землей подразумевает под собой применение кабеля с броней, которая обеспечит защиту от механического воздействия. Если же все-таки предполагается использовать небронированные кабели, то нужно подбирать марки, обладающие необходимой стойкостью к тепловым и механическим воздействиям в процессе ремонтно-эксплуатационных работ. Из-за повышенных требований чаще всего все же используется именно бронированный кабель для прокладки в земле.

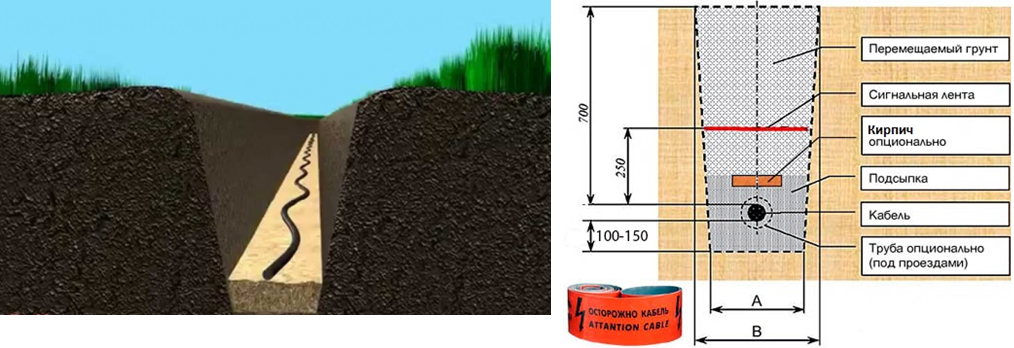

Рисунок 3. Защита кабеля в траншее кирпичом При прокладке кабеля на напряжение до 1кВ его необходимо защищать кирпичом, укладываемым поперек кабельной трассы в местах с повышенной вероятностью механических повреждений. Также кабель можно защитить железобетонными плитами. После завершения каждого этапа электромонтажных работ в траншеях, чтобы убедиться в исправности и целостности оболочки кабеля, нужно выполнять контрольные электроизмерения — и в первую очередь замер сопротивления изоляции. Значение сопротивления указывается в ГОСТ или ТУ для кабеля, и по его отклонению от норматива можно определять наличие внешних повреждений.

Применяемые при прокладке в земле виды кабелей

Во многом характеристики и долговечность кабеля зависят от его изоляции. Современный кабель для прокладки в земле может иметь изоляцию следующих типов:

  • бумажная пропитанная изоляция;
  • пластмассовая изоляция (полиэтилен или ПВХ).

Бумажная пропитанная изоляция жил имеет превосходные электрические характеристики, большой срок службы, довольно высокую допустимую температуру при невысокой стоимости. Недостатком бумажной изоляции можно назвать гигроскопичность, требующая полной герметичности оболочки кабеля. Также состав, пропитывающий бумагу, при существенной разности уровней прокладки по длине может постепенно стекать к нижнему концу, что несколько снижает изоляционную прочность, ухудшая условия охлаждения и сокращая срок службы кабеля. Информацию о допустимой разнице уровней прокладки таких кабелей можно найти в справочной литературе и ТУ кабеля.

Пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Рисунок 4. Силовой кабель ААБл Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).

Распространенные марки кабелей для прокладки в земле

Рисунок 5. Силовой кабель ААШв В грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

В траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.

А в траншеях с повышенной коррозионной активностью будет востребован кабель для прокладки в земле марок — ААШп, ААП2лШв, ААШв, ААБ2л, АСШл и проч.

При прокладке кабельных линий в условиях Крайнего Севера (многолетние мерзлые грунты, которым свойственны просадки, оползни, пучение и оврагообразование), а также в других грунтах, способных дать деформации, применяются кабели, имеющие усиленную проволочную броню, например кабель ПвКШп.

А в общем, всегда нужно помнить: только применяя специальный кабель для прокладки в земле, можно добиться его продолжительной и бесперебойной эксплуатации.

cable.ru

Бронированный кабель для прокладки в земле: марки, расчет

В этой статье рассмотрим, как проводят под землей бронированные кабели. Помимо этого, расскажем про их маркировки и непосредственно про то, как производится расчет линий.

Требования к прокладке бронированного кабеля в земле

Прокладку бронированных кабельных линий, как и любой строительный процесс, можно разделить на этапы. При этом важно учитывать четкую последовательность и правильность выполнения плана, а также осуществление всех монтажных условий.

Перед тем как начать прокладывание кабели, нужно учесть такие требования:

  • Кабельная магистраль должна без каких-либо препятствий проводить рабочее напряжение сети, поэтому ей не должны мешать уложенные под землей трубы, корни деревьев и прочие объекты. Также непозволительно преграждение кабельных линии.
  • Во время проводки кабеля предусмотрена разработка дренажной подушки из песка или специального волокна, в связи с этим углубленность канавы должна составлять от 75 сантиметров до 1 метра.
  • Бронированный кабель для прокладки в земле необходимо обеспечить заземлением.
  • Наилучший слой для насыпи подушки – песчаник, гравий и вещества, которые плохо поддаются горению.
  • Если при проведении прокладки появится необходимость размещения в одной яме двух или более бронированных проводников, то расстояние между кабельной линией должно составлять не меньше 11 сантиметров.
  • При подключении бронекабеля со стороны ВЛЭП применяют концевые муфты.

Прокладка бронированного кабеля в земле

Канава для проведения кабелей является альтернативой ВЛЭП. План укладки довольно простой, но имеет достаточно долгий и трудоемкий процесс работы.

  1. При подготовке магистрали к укладке бронированный кабель для прокладки в земле проверяют на его целостность по всей поверхности. В случае, когда находят незначительные повреждения, их исправляют или изолируют, а при большем количестве повреждений меняют на новый. Также необходимо помнить, что работа ведется с жестким материалом, поэтому, чтобы не повредить его, устанавливают на раскатке и закрепляют на козлах.
  2. Бронированный кабель для прокладки в земле нельзя укладывать без плана. Должна быть составлена специальная разработка участка, на котором будут проводиться работы. Такой план поможет понять общие сведения о выбранном для прокладки участки. Яма, как уже было выше сказано, должна быть не менее 65 сантиметров в глубину, а ширину рассчитывают, учитывая длину между кабелями и стенками траншеи.
  3. Проводку песчаной или волокнистой подушки на самый низ траншеи производят ровным слоем. Дальше укладывают провод без растяжения – волнами.
  4. Затем бронированный кабель для прокладки в земле дополнительно засыпают слоем песка не меньше 10 сантиметров. Потом верхний слой песчаной подушки закрывают кирпичом или камнем. Это необходимо, чтобы защитить токопроводящие жилы от неплановой деформации, когда проводят земляные работы рядом с местом прокладки.
  5. После траншею засыпают дополнительным слоем земли 15-20 сантиметров, предварительно утрамбовав его.

Особенности бронированных кабелей

Силовые бронированные кабели для прокладки в земле состоят из одной или нескольких токопроводящих жил. Жилы кабелей могут изготавливаться из разных токопроводящих материалов, чаще всего это медь и алюминий.

Также кабели могут быть выполнены с заземляющей жилой, как правило, она имеет сечение на порядок ниже, чем основные жилы. Изоляция необходима для обеспечения необходимой электрической прочности токопроводящих жил между собой и бронированной оболочкой. Ее изготавливают из различных полимерных материалов.

Теперь рассмотрим особенности медного бронированного кабеля. Броня такого кабеля способна защитить от вредных и агрессивных условий окружающей среды. Медный бронированный кабель для прокладки в земле отлично подходит для укладки и установки токопроводящих трасс с большой вероятностью повреждения. Изделие данного типа обносят двумя бронированными лентами и покрывают слоем поливинилхлорида.

Какие особенности имеет алюминиевый бронированный кабель? Проводники такого типа используют при больших сечениях жил, его не подвергают сильным изгибам или растягиваниям, так как алюминий — достаточно хрупкий материал. Бронированный алюминиевый кабель для прокладки в земле формируют наматыванием цинкованными лентами вокруг изоляционного материала пластикат или ПВХ.

Преимущества бронированных кабелей

Что касается преимуществ бронированных кабелей, то они следующие:

  1. Огромная прочность и устойчивость к механическим нагрузкам.
  2. Минимальные требования к местам хранения.
  3. Долгая спецслужба (до 60 лет).
  4. Устойчивость к перепадам температур, а также возможность работы при температурах от +55 до -60 по Цельсию.
  5. Надежность и простота в обслуживании.
  6. Широкий диапазон применения.
  7. Большой выбор продукции.
  8. Защита от коррозии и влаги

Виды брони на внешнем защитном слое

Долгий срок службы и высокую коррозийную устойчивость гарантируют материалы, использующиеся для обороны кабеля. В зависимости от типа укладки и особенности грунтов подбирают разные типы брони. Одними из самых известных маркировок является ААБЛ, АВББШВ, ВББШВ. Сечение жил таких проводников составляет от 1,5 мм2 до 270 мм2. Такие линии могут быть с разным количеством жил (от 1 до 5).

Типы внешней защиты:

  1. Стальные металлические ленты — очень прочная броня, которая ограждает электрическую магистраль от внешних физических воздействий, например, при раскопке ковшом экскаватора, удара ломом или лопатой.
  2. Стальная нержавеющая проволока обеспечивает устойчивость против влаги и коррозии.
  3. Стальные ленты изготовленные в виде гофры. Этим типом брони покрывают линии телефонных проводов. Такой слой отлично защищает от влаги и механических ударов.

Марки бронированных кабелей

Марки бронированных кабелей для прокладки в земле необходимы для выбора подходящих характеристик, исходя из расчета условий. А предназначение маркировки необходимо для отображения характеристик продукта:

  • материал жил;
  • назначение;
  • тип изоляции;
  • особенность конструкции;
  • сечение изделия;
  • номинальное напряжение;
  • номинальный ток.

К примеру провод типа ВББШВ, где:

  • В — жилы, изолированные из поливинилхлорида.
  • Б – защитный слой проводов, броня, изготовленная из листов и накрученная спиральной лентой.
  • Б – битумный слой между проводником. Применяется для проводников большим сечением жил.
  • ШВ – внешний слой из поливинилхлорида.

Расчет кабельных линии

Как можно понять из названия, сейчас будет рассказано, как проводить расчет. Бронированный кабель для прокладки в земле рассчитывается для выбора типа и оптимального сечения силовых жил провода. Сперва необходимо определить расчетные токи по формуле, которая представлена ниже.

Рн — номинальная мощность потребителя, Вт.

Кс — коэффициент спроса потребителя.

Uс — номинальное напряжение сети, В.

cos Ф — коэффициент мощности потребителя.

nс — коэффициент полезного действия сети.

Далее проводят расчет механической прочности кабеля.

После расчета выбирают сечение жилы большее или равное расчетному.

fb.ru

Выбираем марки кабелей для подземной прокладки — рекомендации и советы

Линии эл/передач монтируются по различным методикам. Одна из них – закрытым способом в грунте (траншее). Все ли кабеля пригодны для этого? Разберемся, какие их марки целесообразно использовать при прокладке трассы в земле.

Основные требования

Зная их, несложно подобрать оптимальную марку, ознакомившись с техническими характеристиками различных образцов продукции.

  • Защищенность от механических повреждений. Следовательно, кабель должен иметь соответствующую промежуточную оболочку. Она может быть свинцовой или из стальных лент.

При составлении проектной документации применение кабелей в свинцовой оболочке требует технического обоснования, так как их стоимость выше, чем аналогов.

  • Устойчивость к жидкостям и агрессивным средам. Следовательно, изоляция кабеля – максимально надежная. Существует два варианта внутренней – полимерная (ПЭ или ПВХ) и бумажная (с пропиткой спец/составами).
  • Устойчивость к электрокоррозии. Для защиты от блуждающих токов рекомендуется прокладывать кабеля в свинцовой оболочке.

Марок кабелей, предназначенных для прокладки в земле, довольно много. Простое их перечисление мало что полезного даст читателю. Дело в том, что все риски (вероятные воздействия) классифицируются по степеням – от низкой до высокой. Исходя из этого, и подбирается продукция, в которой оптимально сочетаются такие показатели, как цена за погонный метр и соответствие характеристик условиям эксплуатации.

Что рекомендовать

Далее – лишь отдельные марки, которые более подходят для тех или иных условий. Но они не единственные. Ориентируясь на указанные кабеля, несложно подобрать аналог, имеющий схожие характеристики.

По степени коррозийной активности почвы
  • Высокая – ААШв, АА2ПлШв, ААШп.
  • Средняя – ААПл, ААШв, АПвБбШв, АВБбШв.
  • Низкая – ААБл, ААШп, АВВГ, АПсВГ, АСБ.
По прочности на разрыв

Можно отметить продукцию марки ПвКШп. Такой (или аналогичный) кабель целесообразно прокладывать в проблемных грунтах, то есть в местах, где земля характеризуется пучением, большими смещениями пластов, значительной глубиной промерзания (например, регионы Крайнего Севера) и тому подобное. Они отличаются усиленной броней, поэтому способны выдерживать повышенные нагрузки на разрыв.

Тем, кто хочет более предметно разобраться в данном вопросе, автор рекомендует внимательно изучить статью 2.3.37 ПЭУ.

electroadvice.ru

Прокладка кабеля в траншее — марки кабеля, обзор бронированных марок, особенности прокладки кабеля в земле

Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.

Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

  • тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
  • коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
  • условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

  • бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
  • кирпичная кладка, которая монтируется аналогично плитам из бетона;
  • асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Количество жил 1-5 2-5 1-5 3.4 1,3,4 3
Сечение жил, мм2 2,5-625 1,5-240 2,5-240 16-240 16-800 25-240
Изоляция ПВХ ПВХ СПЭ СПЭ бумага бумага
Экран нет нет нет нет электро-проводящая бумага электро-проводящая бумага
Броня 2 стальные ленты 2 стальные ленты 2 стальные ленты круглые стальные оцинк. проволоки 2 стальные ленты круглые стальные оцинк. проволоки
Наружная оболочка ПВХ-шланг нет ПВХ-шланг ПЭТ-шланг волокнистые материалы волокнистые материалы
Напряжение, кВ до 6 до 1 до 6 до 1 до 10 до 10
Предельная длительная температура нагрева жилы, °С 70 70 90 90 80 80
Особенности прокладки в земле В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т. ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках
Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

?Можно ли прокладывать кабель ВВГнг в земле?

Кабель марки ВВГнг не рекомендован для использования при прокладке подземных силовых линий без дополнительной защиты от механического воздействия. Однако, прокладка ВВГнг в ПНД-трубе в земле допустима.

?Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

?Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

?Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

?В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

xn—-jtbncduncbo1j.xn--p1ai


Смотрите также

  • Кабель оптический связи
  • Подключение варочной панели и духовки на один кабель
  • Кабель скарт тюльпан
  • Саморегулирующий греющий кабель для водостока
  • Как проложить кабель в земле на даче
  • Обжимка для интернет кабеля
  • Как подключить два роутера между собой по кабелю
  • Расчет кабеля по мощности таблица
  • Соединение телевизионного кабеля между собой
  • Оптоволоконный и медный кабель
  • Как соединить кабель тв между собой

Подземная прокладка кабеля Все, что вам нужно знать

Охрана природы, природные объекты, эстетика и пространство делают прокладку кабелей под землей неизбежной и необходимой. Подземная прокладка кабеля имеет дополнительные преимущества в виде снижения передачи потери и снижение риска потери обслуживания в случае экстремальных погодных условий.

Что такое подземная прокладка кабеля?

В районах с ограниченным пространством для прокладки кабелей, особенно в городских районах, эффективным методом является подземная прокладка кабелей. Телекоммуникации или электроэнергия могут передаваться по подземным кабелям. Данные передаются из одной точки в другую по кабелю, проложенному по земле, а не по висящим на опорах и башнях в подземной кабельной системе.

По сравнению с воздушными кабелями, под землей кабели не видны невооруженным глазом и, следовательно, сохраняют эстетическая красота. Для этого необходимо вырыть соответствующие траншеи и процесс должен выполняться систематически, чтобы гарантировать успех и минимальные требования к обслуживанию.


Преимущества подземной прокладки кабеля

Изменение климата сделало экстремальные погодные условия более частыми. Чтобы иметь бесперебойное электроснабжение и телекоммуникации, важно, чтобы наша инфраструктура была спланирована и оборудована таким образом, чтобы выдерживать суровые погодные условия. Следующие преимущества делают подземные кабельные системы предпочтительным выбором:

  • Увеличенный срок службы – Подземные кабели имеют гораздо больший срок службы, чем воздушные кабели.
  • Сокращение затрат на техническое обслуживание – Меньше подверженности стихийным бедствиям, таким как падающие ветки, сильный ветер и дождь, снижают потребность в техническом обслуживании.
  • Предотвращение несчастных случаев — Воздушные кабели могут обрушиться на здания и автомобили и подвергнуть находящихся рядом с ними опасности поражения электрическим током. В этом плане подземная прокладка кабеля более безопасна.
  • Непрерывная работа – Защищенные от внешних факторов подземные кабели обеспечивают бесперебойное питание или обслуживание.
  • Отсутствие препятствий – Подземные кабельные системы полностью скрыты от глаз и не создают препятствий для собственности.
  • Минимальные требования к пространству – Воздушные кабели требуют много места для установки опор, тогда как подземные кабели требуют очень ограниченной полосы земли.

Порядок и устройство подземной прокладки кабеля

Эффективность и эффективность подземной кабельной системы зависят от правильной прокладки кабеля, качества кабельных соединений и ответвлений. Существует три способа прокладки кабеля под землей. Процедура, применяемая в каждом методе, следующая:

Прямая укладка

Этот метод требует рытья траншеи глубиной 1,5 м и шириной 0,45 м, которая затем засыпается слоем песка. Кабели укладываются в траншеи и засыпаются слоем песка толщиной 10 см. Для защиты от механических повреждений траншею закрывают кирпичом и другими материалами.

Если требуется прокладка более одного кабеля в траншее расстояние между осями по горизонтали или вертикали равно 30 см. предусмотрены для предотвращения взаимного нагрева.


Преимущества:
  • Самый простой и дешевый способ прокладки кабеля под землей
  • Вырабатываемое тепло рассеивается в земле.
Недостатки:
  • Высокая стоимость обслуживания
  • Сложно указать точное местонахождение неисправности
  • Изменения в кабельной сети затруднены.

Всасывающая система

Воздуховоды или трубопроводы из чугуна, бетона или глазурованного камня с люками располагаются в подходящих местах вдоль трассы кабеля. Люки используются для протягивания кабеля на место.


Преимущества:
  • Люки сделать дополнения, ремонт простота обслуживания
  • Низкая стоимость обслуживания
  • Механическая защита снижает возникновение неисправностей.
Недостатки:
  • Высокая стоимость установки
  • Низкое рассеивание тепла благодаря сгруппированному кабели.

Сплошная система

Подземные кабели прокладываются в открытых трубах или желобах вдоль кабельной трассы. Корыта обычно изготавливаются из асфальта, керамогранита или чугуна. Асфальтовая смесь используется для заполнения желобов после укладки кабеля.


Преимущества:
  • Сильная механическая защита
Недостатки
  • Требования к квалификации и рабочей силе привести к высоким затратам

Проблемы подземной прокладки кабеля

Различные проблемы в процессе прокладки подземные кабели:

  1. Высокая стоимость установки: Первоначальная стоимость установки подземной кабельной системы высока, поскольку к общей стоимости добавляются затраты на восстановление дорог и окружающей инфраструктуры.
  2. Разрешения и одобрения: Прежде чем приступить к копанию, необходимо получить ряд разрешений от соответствующих органов.
  3. Громоздкие модификации: Невозможность найти линии и отдельные участки делает утомительным добавление или изменение линии.
  4. Препятствия на трассе кабеля: Трасса кабеля должна быть спроектирована с учетом любых препятствий, которые могут быть на трассе.
  5. Требования к изоляции: Слои изоляции необходимы для подземных кабелей, чтобы выдерживать потоки высокого напряжения.

Часто задаваемые вопросы
Какова минимальная глубина прокладки кабеля под землей?

Минимальная глубина прокладки кабеля ниже земля варьируется в зависимости от допустимого напряжения кабеля. Глубина должна быть не менее 0,9 м для кабелей от 3,3 кВ до 11 кВ, 1,05 м для кабелей от 22 кВ до 33 кВ. минимальная глубина кабеля низкого напряжения должна быть 0,75 м.

Какой способ прокладки кабеля?

Надежность кабельной сети зависит по способу укладки и креплению фитингов, таких как концевые кабельные муфты, муфты, ответвительные соединители и т. д. Метод прокладки определяет подход, который будет сопровождаются рытьем траншей, монтажом воздуховодов и расположением кабели. В основном существует три метода прокладки кабелей под землей. бывают прямой прокладки, вкатной и сплошной системы.

На какой глубине кабель должен быть проложен под землей?

Требования к глубине зависят от топография местности. Для пересечений дорог и дренажных канав, которые еще не быть законченным, стандартная глубина варьируется от 30 до 42 дюймов. Если земля остается замороженным в течение длительного периода времени, то глубина должна быть не менее 30 дюймов. Переходы через проезжую часть требуют более глубокой копки со стандартной глубиной 42 дюймы.

Какой должна быть нормальная глубина прокладки кабелей?

Нормальная глубина прокладки кабелей составляет зависит от климатических условий и местности. Он варьируется от 30 до 42 дюймов. дюймов в зависимости от условий.

В чем преимущество прямой прокладки подземных кабелей?

Прямая прокладка подземных кабельных систем имеет следующие преимущества:

  • Быстрое строительство кабельной сети
  • Низкие инвестиции
  • Быстрое рассеивание тепла
  • Чистый и безопасный метод с защитой кабеля от внешних помех.

Типы подземных кабелей | www.electriceasy.com

Мы уже видели, что такое подземные кабели и где они используются. Двигаясь вперед, мы должны понимать различные типы подземных кабелей доступны для нас.

Классификация подземных кабелей может быть выполнена на основе нескольких критериев. При классификации учитываются различные аспекты, в том числе:

  1. Количество жил в кабеле
  2. Номинальное напряжение кабеля
  3. Конструкция кабеля
  4. Тип и толщина используемой изоляции
  5. Установка и прокладка кабелей

Классификация по количеству жил в кабеле

  1. Одножильный кабель
  2. Трехжильный кабель

Как правило, подземный кабель имеет одну, три или четыре жилы. Эти кабели, конечно, сконструированы соответствующим образом.

Подземные кабели обычно используются для подачи трехфазного питания. До 66 кВ предпочтительным является трехжильный кабель. Кроме того, изоляция, необходимая для кабеля, слишком велика. Для более высоких напряжений трехжильные конструкции становятся слишком громоздкими, поэтому даже с некоторыми ограничениями мы используем одножильные кабели

[Также читайте: Система передачи электроэнергии]

Классификация, основанная на номинальном напряжении кабеля

  1. Кабели низкого напряжения : Максимальная допустимая нагрузка по напряжению 1000 В (1 кВ)
  2. Кабели высокого напряжения : Максимальное допустимое напряжение 11 кВ.
  3. Кабели сверхвысокого натяжения : Максимальная допустимая нагрузка по напряжению 33 кВ.
  4. Кабели сверхвысокого напряжения : Максимальная допустимая нагрузка по напряжению составляет 66 кВ.
  5. Кабели сверхвысокого напряжения : Используются для приложений с требуемым напряжением выше 132 кВ.

Классификация по конструкции кабеля

1. Кабель с поясом

В таких кабелях жилы (обычно три) связываются вместе, а затем связываются изолирующим бумажным «поясом». В таких кабелях каждая жила изолирована бумагой, пропитанной подходящим диэлектриком. Промежутки между проводниками и изолирующей бумажной лентой заполняются волокнистым диэлектрическим материалом, например джутом или гессианом. Это обеспечивает гибкость, а также круглую форму. Как мы обсуждали ранее (в разделе «Конструкция кабелей»), слой джута затем покрывается металлической оболочкой и броней для защиты. Особенностью этого кабеля является то, что его форма может быть не идеально круглой. Он не является круглым, чтобы более эффективно использовать доступное пространство.

Есть некоторые ограничения такой конструкции. Поскольку электрическое поле является тангенциальным, предусмотренная изоляция находится под напряжением. В результате диэлектрическая прочность со временем падает. Следовательно, такая конструкция не является предпочтительной для уровней напряжения выше 11 кВ.

2. Экранированный кабель

Далее делятся на H-тип и S.L. — типовые кабели.

  • Кабели Н-типа : Впервые были разработаны М. Хохштадтером. Три жилы индивидуально изолированы бумагой, а затем покрыты металлическим экраном/крышкой. Эти металлические крышки перфорированы. В результате такая конструкция позволяет трем металлическим экранам соприкасаться друг с другом. Затем эти три металлических покрытия объединяются в металлическую ленту, обычно изготавливаемую из меди. Эту конструкцию окружает свинцовая оболочка. Металлические крышки и оболочка заземлены.

    Очевидным преимуществом является то, что электрические напряжения являются радиальными, а не тангенциальными и, следовательно, имеют меньшую величину. Кроме того, металлические крышки улучшают рассеивание тепла.

  • Кабели типа S.L : аналогичны кабелям типа H, с той разницей, что каждая из трех жил имеет собственную свинцовую оболочку. При таком условии отпадает необходимость в использовавшейся ранее общей оболочке. Преимущество такой конструкции в том, что шансы межжильного пробоя значительно сведены к минимуму. Также повышается гибкость кабеля.

    Ограничения очень серьезные. Такая конструкция ограничена только напряжением до 66 кВ. Отдельные оболочки тоньше, и при наличии конструктивных дефектов в кабель может попасть влага и снизить его диэлектрическую прочность.


  • Х.С.Л. Кабели типа : этот тип кабеля представляет собой комбинацию типа H и S.L. кабель типа. В этих кабелях каждая жила изолирована пропитанной бумагой и имеет отдельные свинцовые оболочки.
3. Напорные тросы

При напряжении свыше 66 кВ электростатические напряжения в кабелях превышают допустимые значения и сплошные кабели становятся ненадежными. Это происходит главным образом потому, что при напряжении выше 66 кВ образуются пустоты. Следовательно, вместо цельных тросов мы используем напорные тросы. Как правило, такие кабели заполнены маслом или газом.

  • Кабели, заполненные маслом : Масло циркулирует под соответствующим давлением по каналам, предназначенным для этой цели. Эта подача масла и давление поддерживаются через резервуары, расположенные на надлежащем расстоянии. Масло используется то же, что и для пропитки бумажных изоляторов.
  • Газонаполненные кабели : Сжатый газ (обычно сухой азот) циркулирует вокруг кабелей в воздухонепроницаемой стальной трубе. Такие кабели являются кабелями с более высокими значениями тока нагрузки и могут работать при более высоких значениях напряжения. Но общая стоимость больше.

[Также читайте: Типы проводов, применяемых в воздушных линиях электропередач]

Классификация по изоляции кабеля

Различные изоляционные материалы, используемые в конструкции кабеля, включают резину, бумагу, ПВХ, сшитый полиэтилен (сшитый полиэтилен) и т. д. Такая классификация основана на ограничениях рабочей температуры. Ниже приведены некоторые используемые изоляционные материалы и их максимальные рабочие температуры.

Изоляционный материал Макс. operating temperature
PVC TYPE A 75°C
PVC TYPE B 85°C
PVC TYPE C 85°C
XLPE 90°C
РЕЗИНА 90°C
РЕЗИНА – ЭПР IE-2, ЭПР IE-3, ЭПР IE-4, СИЛИКОН IE-5 150°C
Классификация по способу монтажа и прокладки кабеля
  • Прямое захоронение : Как следует из названия, проводники закапываются под землю в траншею без дополнительных аксессуаров. Иногда при необходимости добавляют охлаждающие трубы. После того, как кабели установлены, над землей не остается видимого знака.
  • Желоб : Бетонные желоба выкапываются и в них прокладываются кабели.
    Какой кабель можно прокладывать в земле: Кабель для прокладки в земле. Основные марки и общие сведения о прокладке | Полезные статьи

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
