Онлайн расчет лестниц — 16 калькуляторов
Лестница – незаменимый элемент оформления дома, здания или сооружения высотой более одного этажа. Важно понимать, что неправильные вычисления могут привести к довольно серьёзным последствиям, вплоть до деформации или обвалу конструкции. Именно поэтому, следует обращаться к профессионалам или пользоваться профессиональным расчётом лестницы – специальным калькулятором, который поможет это сделать.
https://perpendicular.pro обеспечивает лучшие условия для калькуляции лестниц, их размеров и объёмов материалов, которые придётся израсходовать на их возведение. Среди предлагаемых на сайте можно выбрать и рассчитать самые популярные на сегодняшний день бетонные, деревянные и железные лестницы.
Широко представлено разнообразие возможных типов: винтовые, маршевые, комбинированные. Для удобства их классифицируют по разновидностям несущего элемента. Это могут быть косоуры, больцы, тетивы и другие – более редкие, но тоже встречающиеся элементы.

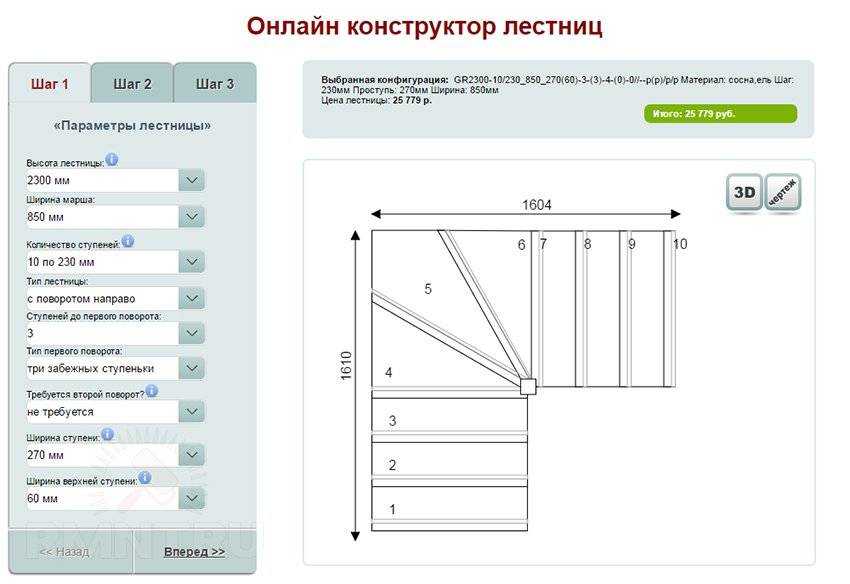

На нашем сайте представлен 3D калькулятор расчёта лестниц,который позволяет выполнить максимально точные вычисления.
Типы калькуляторов на нашем сайте:
- Для расчета лестниц с прямыми и забежными ступенями;
- Для лестниц с забежными ступенями и поворотом на 90 и 180 градусов;
- Для прямых лестниц на косоурах;
- Для прямых лестниц с пролётами и площадками;
- Для лестниц с поворотом 90 и 180 градусови тетивой зигзаг;
- Для винтовых лестниц.
Поможет выполнить расчет лестницы онлайн калькулятор — с чертежами, уточнениями, а также детальным описанием нюансов, ведь чем сложнее такая конструкция, тем сложнее самостоятельно правильно рассчитывать лестницу.
Тщательно выверенные программные алгоритмы установленного на нашем сайте калькулятора позволяют выполнить максимально точные расчёты. Программа исключает неточности, нестыковки, а также несоответствие строительным нормам. Она позволит откорректировать имеющиеся ошибки и обеспечить оптимальный расчёт лестницы второго этажа.
Залог качественно возведённой лестницы – правильный подбор всех параметров: расчёт ступеней лестницы; высоту перил, которую следует учитывать при наличии детей, а также расчёт градуса лестницы, продуматьудобства, тетивы, косоуаров.
Как рассчитать лестницу по своим параметрам?
Можно углубиться в процесс подсчётов, ориентируясь на практические рекомендации опытных строителей, постоянно уточняя особенности и специфику возведения, а можно сделать расчет лестницы ведущей на второй этаж в частном доме, ориентируясь на имеющуюся в калькуляторе информацию на нашем сайте и получить действительно надёжную и долговечную лестницу.
Удобная форма введения параметров, выбора подходящих позиций позволяет получить детальный чертёж лестницы, а также точный объём строительных материалов, которые понадобятся в процессе возведения. Но самой главной функцией нашего калькулятора является возможность насладиться 3Д моделью будущей конструкции, увидеть лестницу в трёхмерном изображении и представить её в интерьере вашего дома.
Расчет размеров прямой лестницы на тетивах
Масштаб чертежа 1: 0.512345678910
Укажите размеры в миллиметрах
Высота проема Y
Длина проема X
Ширина лестницы Z
Количество ступеней C 123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100
Толщина ступеней W
Выступ края ступеней F
Толщина тетивы T
Показывать подступенки H
Верхняя ступень ниже пола 2 этажа SP
Изменить направление подъема LR
в цвете
черно-белый чертеж
Автор проекта: Дмитрий Житов © 2007 — 2023
FacebookVkontakte
Место приема благодарностей…
Автор: Бакуменко Валентина
Расчет прямой лестницы
В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования.
К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.
Программа расчета лестницы
Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа.
Расчет прямой лестницы на тетивах
На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами.
Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой.
Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).
Параметры расчета и результаты
Программа для расчета лестниц учитывает несколько основных параметров: • Желаемые/текущие размеры площади, которую будет занимать лестница; • Высоту помещения; • Желаемое количество ступеней и их толщину; • Выступ ступеней.
Калькулятор лестницы с подробными схемами плана
?
Всегда показывать полное меню
Прилепленное меню
Версия
Посмотреть завершенные проекты!
?
Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)
НОВИНКА Переход от квадратного к круглому — полномасштабные шаблоны для печати
|
|
Цвет ? Ограничение предельных размеров, углов и т. д. Ограничивать | Схема этикетки Поделиться расчетом Нажмите «Отпустить | ||||||||||||||||||||||||||||||||||||||||||
| Весы | Единицы отображения Дюймы-футыМетрика | ||||||||||||||||||||||||||||||||||||||||||||
д. Используется для расчета высоты перекрытия, поэтому должна быть от верха верхнего этажа (общая высота) до нижней стороны чистового пола.
Головная комната
Бегущие стрингеры (верхний стрингер)
Выделить
Бегущие стрингеры (верхний стрингер)
Выделить
Замеры по вертикали — от нижнего этажа до верха каждой ступени
(Возможная высота посадки — Синий = средний)
Чтобы рассчитать и отобразить проем верхнего этажа и высоту лестничного проема, введите толщину верхнего этажа, установите флажок «Показать высоту потолка» и
перетащите ползунок «Голова», чтобы рассчитать и анимировать диаграмму верхней комнаты и проема пола.
Для бетонных лестниц выберите «Толщина бетона» и введите толщину горловины (см. схему) и ширину лестницы. рассчитать размеры опалубки и объем бетона. Для деревянных лестниц выберите «Ширина косоура» и введите ширину косоура.
Расчет лестницы
Создан Bogna Szyk
. Обзор Dominik Czernia, PhD и Jack Bowater
Этот калькулятор лестниц объединяет три вещи, которые мы все любим больше всего: лестницы, математика и люди ошибаются . Мы покажем вам разницу между подъемом по лестнице и бегом, объясним, почему некоторые ступени тяжелы для ходьбы, и покажем вам несколько точных формул расчета лестницы. Вы также научитесь правильно считать лестницы, что даст вам преимущество, если вы когда-нибудь захотите вступить в словесную перепалку по поводу личности одной лестницы.
Взволнованы? Давайте погрузимся прямо в!
Лестничные косоуры и ступени: объяснение терминологии
Прежде чем мы углубимся в формулы расчета лестниц и обсудим, почему никто в Интернете не знает, как считать лестницы, нам необходимо установить общую основу: терминологию. В нашем калькуляторе лестниц используется много специальных терминов, и важно, чтобы вы поняли их, прежде чем мы двинемся дальше:
Хотите узнать больше о подъемах и бегах? Посетите калькулятор подъема над пробегом.
Косоур : это конструкция, на которую крепятся ступени.
Угол : угол наклона лестницы.
Площадка : платформа, соединяющая два лестничных пролета.
Выступ : часть ступени лестницы, выступающая за переднюю часть подступенка.
Монтаж заподлицо : при стандартном монтаже последняя ступенька находится на одну ступеньку ниже уровня пола.
При скрытом монтаже он находится на той же высоте, что и уровень пола.Высота над уровнем моря : пространство между ступенями и точкой на потолке непосредственно над ними.
Поручни : перила или балясины, идущие вдоль лестницы. Он служит двойной цели — вы можете держать его, когда идете вверх или вниз по лестнице, и он предотвращает падение.
Ширина лестницы : измеряется в светлых тонах, т.е. без учета поручней.
При скрытом монтаже он находится на той же высоте, что и уровень пола.Формулы расчета лестницы
Наш калькулятор высоты и длины лестницы определяет детали вашей лестницы для различных комбинаций известных и неизвестных значений. Например, можно предположить, что вы знаете подъем и пробег одной ступени, а остальные характеристики хотите рассчитать. Как бы вы поступили?
Сначала нужно выбрать, будет ли лестница установлена на стандартном или скрытом монтаже.
Тогда можно рассчитать общий подъем лестницы по этой формуле:
количество ступеней = общий подъем / подъемПомните, что если первая ступенька имеет другую высоту, это следует учитывать при расчетах.
Зная количество ступеней, можно легко найти общий пробег:
общий пробег = пробег × количество ступенейВычтите одну из количества ступеней, если вы выбрали стандартное крепление.
Наконец, вы можете рассчитать длину косоура лестницы по теореме Пифагора:
длина стрингера² = общий пробег² + высота скобы²Какая высота стрингера? Он равен общему подъему в случае скрытого крепления, а
общему подъему - подъемув случае стандартного крепления.Наконец, можно найти угол наклона лестницы:
угол = arcsin(высота стрингера/длина стрингера)
Помните, что наш калькулятор подъема и пробега по лестнице применим только в том случае, если вы проектируете один лестничный пролет — если между ними есть площадка, вам нужно рассматривать каждый пролет отдельно.
Как считать шаги и почему вы делаете это неправильно?
Вы, наверное, заметили, что если вы хотите рассчитать косоур лестницы, подъем или прогон, вы в какой-то момент столкнетесь с фразой «количество ступеней» .
Если вы внимательно читаете статью, вы также заметили, что мы еще не определили этот номер. Почему это?
Потому что это определение легко просмотреть, если вы не знаете, с какими трудностями и багажом оно сопряжено.
Видите ли, большинство людей не умеют считать лестницы и делают это неправильно. Вас собьют с толку, сказав, что если вы смотрите на лестницы со стандартным креплением, то рассчитываете количество иначе, чем для лестниц с заподлицо. Они дадут вам разные формулы для каждого, просто чтобы поставить вас в рассол. Однако реальность очень проста:
Каждый раз, когда вы поднимаете ногу, это ступенька.
Посмотрите на два рисунка выше. На них показаны лестницы в стандартном и скрытом исполнении. Независимо от типа стрингера, все, что вам нужно сделать, это подсчитать, сколько раз вы поднимаете ногу, чтобы сделать шаг (вместо того, чтобы просто скользить по идеально ровному полу).
Почему это так важно? Инженеры-строители скажут вам спасибо — так они считают лестницы.
Когда инженеры-строители представляют себе лестницу, они не видят той красочной картинки наверху. Они видят это:
Это технический чертеж: план лестницы. Стрелка показывает направление подъема, а каждая пронумерованная линия показывает, как вы уже догадались, одну ступеньку. Неважно, насколько большие прогоны и как крепится стрингер. Если это приведет вас наверх, это лестница.
Помогите! По моей лестнице неудобно ходить!
Итак, вы построили свою лестницу. И они оказались ужасными. Ты ненавидишь ходить по ним. Что случилось? Что ты сделал не так?
Если это так, вы, вероятно, забыли об одной крошечной вещи под названием удобство использования . Правда в том, что проектирование лестницы по приведенным выше формулам расчета лестницы — несложная задача. Создание оптимальной и максимально удобной лестницы — это совсем другая пара обуви. К счастью, наш калькулятор шагов может помочь вам и в этом!
Прежде всего, давайте решим вопрос о длине шага .
У большинства людей (за исключением очень низких или высоких) одинаковая длина ступеней, и мы должны проектировать лестницы так, чтобы ходьба по ним была максимально естественной, без удлинения или укорачивания ступеней. Как правило, используется следующее правило:
60 см <= 2 × высота + длина <= 65 см
В имперских единицах это соответствует 2 × высота + длина ≈ 25 дюймов . Если вы нарушите это правило, наш калькулятор лестницы предупредит вас о том, что спроектированные вами ступени будут неудобны в использовании.
Естественно, это правило не все, поэтому строительные нормы во всех странах определяют несколько дополнительных ограничений. Наш калькулятор подъема и пробега по лестнице предупредит вас о превышении ограничений, установленных в Международном жилищном кодексе (IRC) 2015 года, но если вы не используете этот конкретный документ, обязательно перепроверьте эти значения!
Максимальный подъем на одну ступеньку : не более 7,75 дюймов (196 мм).
Максимальный общий подъем между площадками : не более 147 дюймов (3734 мм).
Минимальный шаг одной ступени : не менее 10 дюймов (254 мм).
Ширина лестницы (важно не только из-за комфорта, но и для безопасности): не менее 36 дюймов (914 мм).
Высота над уровнем моря : не менее 6 футов 8 дюймов (2032 мм). Чтобы проверить требования к запасу, вам нужно выбрать «да» в разделе ограничения запаса.
Если вам интересна эта тема, ознакомьтесь с фантастической статьей Майкла Мейнса о 2 правилах построения удобных лестниц. Он рекомендует лестницы с 7-дюймовым подъемом и 11-дюймовым бегом как «идеальные лестницы» и показывает аккуратный график, который суммирует требования к комфорту.
Строительные нормы и правила против детей
Помимо критериев комфорта, строительные нормы и правила включают также широкий спектр критериев безопасности.
Некоторые из них мы упомянули в абзаце выше: ширина лестницы (важно в случае пожара) и высота над головой (помогает избежать удара по голове). Существует один специальный элемент безопасности, который подробно описан в кодексах: балясины .
Балясины, поручни, перила - все для того, чтобы не упасть ни вы, ни ребенок. Вы можете смеяться, но спроектировать ограждение для защиты от детей сложнее, чем вы думаете ! Вот лишь несколько критериев, на которые стоит обратить внимание:
Перила нужны для каждого лестничного марша, по крайней мере, с четырьмя подступенками.
Высота поручней должна быть от 34 дюймов (864 мм) до 38 дюймов (965 мм).
Расстояние между стеной и поручнем должно быть не менее 1,5 дюймов (38 мм) — это гарантирует, что ваша рука не застрянет между перилами и стеной.
Несмотря на то, что это явно не определено в каждом строительном кодексе, вы должны убедиться, что пространство под перилами достаточно маленькое, чтобы ребенок не мог протиснуться через него и упасть (например, сфера диаметром 4 дюйма не допускается).
