Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.
Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.
Данные скрипты учитывают и помогают рассчитать:
- прямые, поворотные, Г и П образные лестницы;
- лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
- производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
- все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.
Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.
Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.
Основные рекомендации при расчете лестницы:
- Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°.
Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям. - Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
- Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
- Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
- Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,
Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

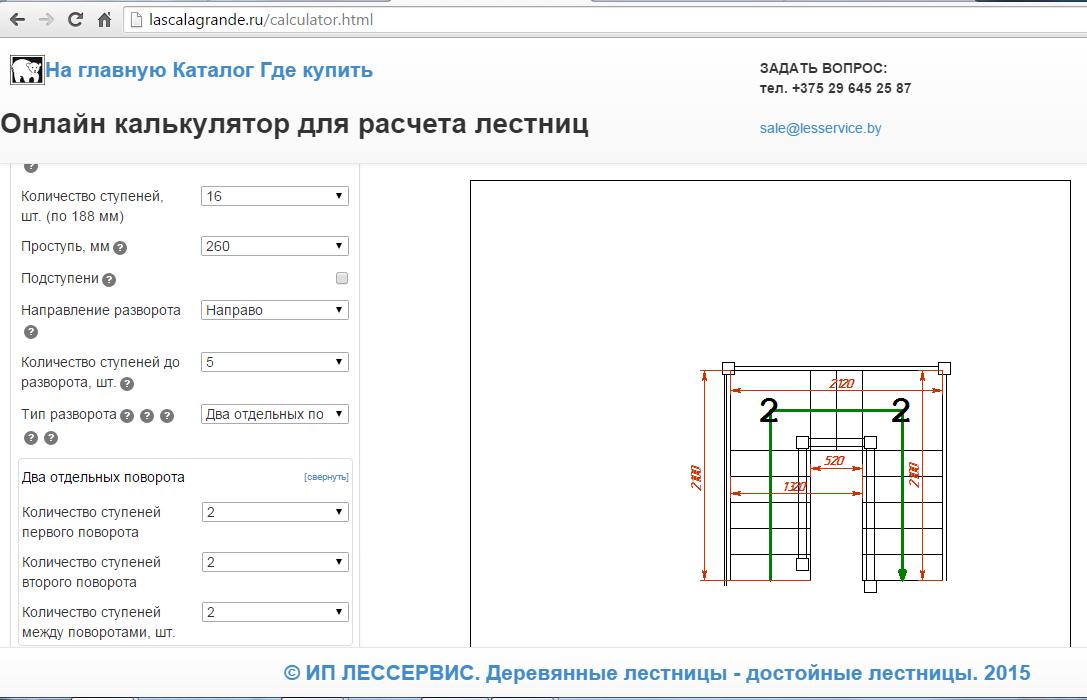

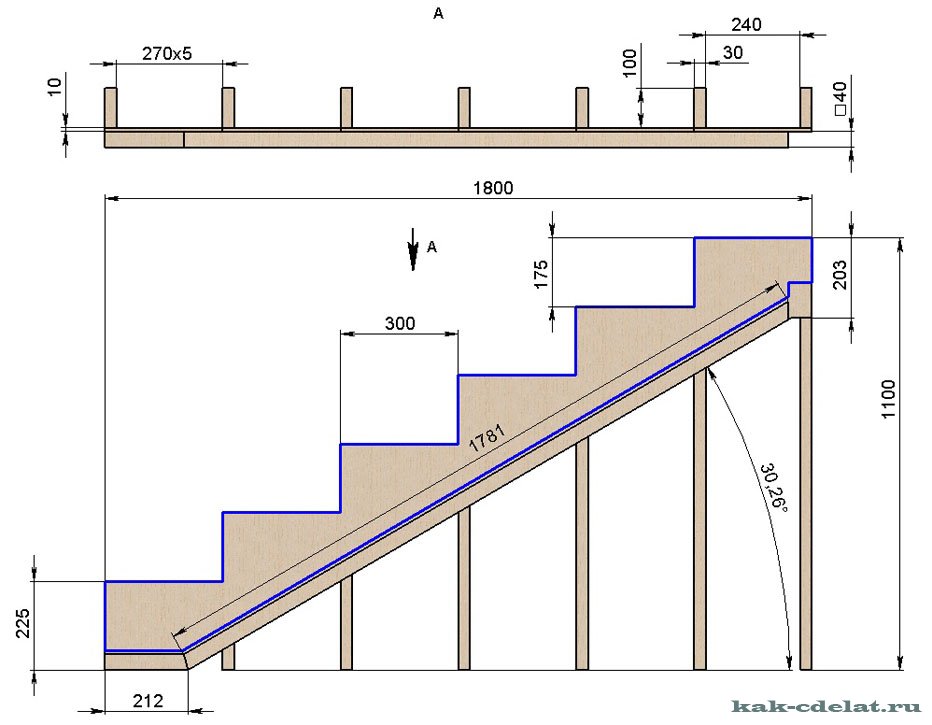

Расчет лестницы онлайн калькулятор с чертежами
1.
Расчет лестницы с помощью онлайн калькулятора
2. Прочитать статью ниже и самостоятельно изучить как делаются расчеты лестниц
Эта статья будет полезна тем, кто хочет рассчитать лестницу с 1 на 2 этаж в таунхаусе и коттедже. Не важно, сами Вы будете изготавливать и устанавливать лестницу или заказывать в компании, но очень важно, чтобы Вы могли быть уверены, что это самая идеальная и удобная лестница.
В конце статьи Вы узнаете какое количество ступеней Вам нужно, какие размеры у ступеней будут, какая будет Высота каждой ступени, межэтажная площадка у вас будет или забежные ступени. Этот расчет будет являться техническим заданием по лестнице.
Я тот человек, который за 2017 год установил 410 лестниц. Конечно, я не делаю все своими руками и у меня есть своя команда. Но, думаю, что факта изготовления и установки 410 лестниц достаточно, чтобы Вы смогли дочитать эту статью до конца.
Почему я решил сделать эту статью? Когда я только начал заниматься лестницами на металлическом каркасе, я весь интернет перерыл в поисках полезного контента по расчету лестниц, но его чертовски мало.
А тот, что полезен, имеет существенный минус в том, что он сложнодоступный для обычного человека и понятен только для строителя. Я же не обладал строительным образованием, поэтому приходилось учиться на своих ошибках. Спустя два года, когда начал писать эту статью, я опять перерыл весь интернет, ну может быть не весь русскоязычный контент в поисковиках, но точно весь контент на ютубе на эту тему. Убедившись, что действительно полезного видео и статей нет, настолько полезного, чтобы обычный человек мог воспользоваться этим, я решил его создать.
Все лестницы (бетонные, деревянные, на металлическом каркасе) рассчитываются одинаково.
Конечно, есть очень много технических нюансов в каждом виде лестниц, но они не влияют на расчет лестницы.
Для того, чтобы мы с Вами разговаривали на одном языке и об одном и том же, посмотрите фотографии тех лестниц, которые можно рассчитать после прочтения данной статьи.
А теперь, чтобы укрепить Ваше понимание, что этот расчет подходит для Вашего дома или дачи, посмотрите фото домов, куда можно устанавливать такие лестницы.
Забегу вперед и скажу, что не каждый после прочтения статьи сможет провести расчет каркаса лестницы. Если Вы уже подозреваете, что я говорю сейчас про Вас, то не переживайте, у меня для вас будет хорошая новость: если Вы сможете рассчитать себе лестницу, но у Вас останутся сомнения в правильности расчета, я с удовольствием проверю Ваш расчет и внесу правки. В конце статьи я расскажу подробнее об этом.
Мы будем делать расчет на П-образной лестнице, если у вас Г-образная, то не вешайте нос. Действия одинаковые.
Чтобы проще было понимать расчет лестницы, мы возьмем 1 конкретный объект, где будет стандартная П-образная лестница.

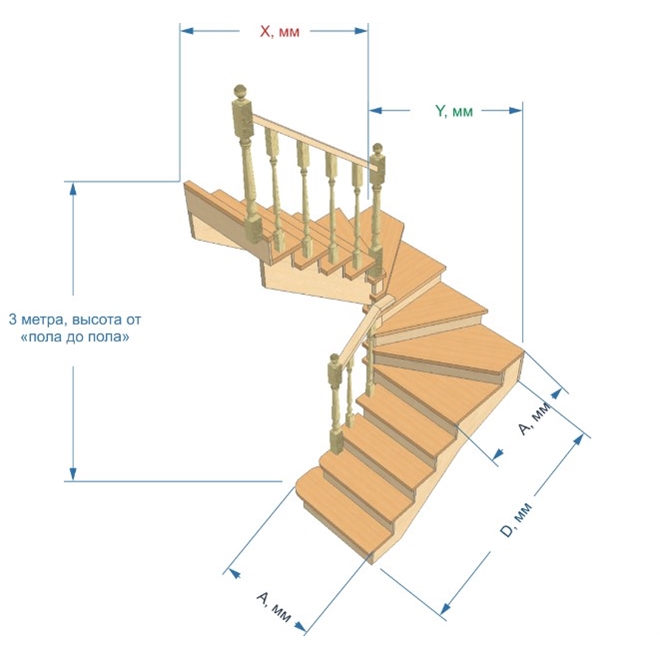

✔ Расчет высоты каркаса лестницы
Нам нужна высота от пола первого этажа до пола второго этажа.
Обратите внимание, что размер не от пола первого этажа до потолка, а именно от пола до пола. Очень важно чтобы этот размер был от чистого пола 1 этажа и чистового пола 2 этажа, если у Вас идет период строительства и стяжка еще не залита или стяжка есть, но нет еще напольного покрытия, то прикиньте приблизительно, на сколько миллиметров у Вас поднимется пол.
Очень важно чтобы размер был от чистого пола 1 этажа и чистового пола 2 этажа!
✔ Оптимальная длина металлической лестницы на второй этаж
Нам нужна длина от стены, где будет поворот лестницы, до края торца перекрытия. Перепроверьте, замерив этот размер с двух сторон. Если размеры не сходятся с двух сторон, берите минимальный.
Используйте для рассчета минимальный размер от стены, где будет поворот лестницы, до края торца перекрытия.
✔ Расчет ширины металлического каркаса лестницы
Нам нужен размер от левой стены до правой стены.
Замерьте этот размер около торца перекрытия и около стены, которая идет параллельно перекрытию. Если размеры не сходятся берите из них минимальный размер.
Шахты могут быть разными, но принцип расчета одинаковый во всех случаях
*на фото представлена Г-образная шахта
Мы получили 3 размера
Зафиксируйте в таком формате свои размеры
Чуть позже, я напишу, почему именно в таком формате необходимо зафиксировать эти размеры.
Перед тем как погрузиться в детали расчета металлической лестницы на второй этаж, я вкратце расскажу Вам о том, что мы будем делать:
Четыре основных действия при расчете каркаса лестницы
- Рассчитываем приблизительное количество ступеней. Простая арифметика.
-
Подгоняем межэтажную площадку
☆ Если площадка не подойдет, то рассчитываем забежные ступени
и подгоняем количество ступеней на маршах лестниц
-
Производим более точный расчет количества ступеней, но не окончательный
-
Делаем окончальный расчет лестницы.
Повторите пункты 2, 3, 4, если нужно сравнить несколько вариантов.
Сложно?
Сейчас поясню расчет металлического каркаса лестницы на образном примере:
Представьте себе дорогу на автомобиле от Москвы до Санкт-Петербурга.
Нам не нужно заранее знать всю дорогу от точки А до точки Б, мы знаем, что нужно ехать по Ленинградскому шоссе и этого достаточно чтобы начать движение. А после, уже в процессе движения, мы корректируем путь.
Так же и с лестницей, мы не знаем, какая в конечном итоге получится лестница, но мы двигаемся от самого простого расчета лестницы к сложному.
Итак, едем дальше!
➤Первый шаг
Нам нужно понять примерное количество ступеней на Вашу лестницу.
Для этого нам нужно Вашу высоту разделить на стандартные высоты ступеней
и далее я этот параметр лестницы буду называть подступенком.
В нашем случаев высота составила 2800 мм.
Вот мой расчет
Формула: Высота/подступенок=количество ступеней
Это действие нам нужно повторить 5 раз.
2800/150=18,6
2800/160=17,5
2800/170=16,4
2800/180=15,5
2800/190=14,7
Перед тем как делать выводы, я прокомментирую чтобы Вы не запутались:
Мы берем высоту от пола 1 этажа до пола 2 этажа
2800 делим на 5 стандартных размеров подступенка.
Результатом вычисления будет примерное количество ступеней.
Чтобы Вы сейчас не утонули в сомнениях, что стандартный подступенок 150 мм, а я рассматриваю вариант априори неудобной лестницы, я сразу скажу, что все верно. Всё дело в том, что по стандарту шаговая часть (проступь) 300 мм, а высота подступенка 150 мм, но на деле такое возможно в очень редких случаях. Это связано с тем, что для таких размеров нужно в 1.5 раза больше пространства для лестницы, чем обычно закладывают в малоэтажном строительстве. Другими словами, чтобы такую удобную лестницу сделать, у Вас должен быть проем для лестницы как в подъезде.
Когда заказчик строит частный дом, чаще всего он вообще не думает о лестнице и, когда я прихожу к нему на объект, он хватается за голову от удивления, какая у него неудобная лестница будет и что нужно, чтобы сделать хоть мало-мальски удобный вариант.
Или возьмем другой пример, таунхаусы в коттеджных поселках, где на этапе проектирования уже закладываются проемы под лестницу, но, при этом, никогда не получается проступь 300 мм и подступенок 150 мм.
Чаще всего шаговая часть 250 мм и подступенок 170-180 мм. И, к слову сказать, это вполне удобные лестницы. Но! Если же застройщики будут делать таунхаусы так, чтобы входили стандартные лестницы,
то для Вас, как для заказчиков, цена дома будет на 10-15% дороже от застройщика.
Не привязывайтесь к размерам 300 мм и 150 мм, основывая на советах из интернета. Прочитайте статью до конца и Вы сможете сделать удобную лестницу!
Подведем итоги расчета каркаса лестницы:
Мы берем результаты вычислений от минимального размера до максимального.
от 14.7 до 18,6 — это примерное количество ступеней, которое нам нужно уместить в проем лестницы, чтобы она была в пределах указанных параметров для удобного подъема и тем более спуска с лестницы.
Но! мы не можем сделать 14 целых и семь десятых ступени или 18 целых и 6 десятых ступени, поэтому эти показатели количества ступеней нужно округлить:
✓ Большое число 18,6 округляем в большую сторону = 19 ступеней
✓ Меньшее число 14.
7 округляем в меньшую = 14 ступеней
Для того, чтобы получилась комфортная лестница, мы должны разместить от 14 до 19 ступеней.
➤Второй шаг
Зная примерное количество ступеней, мы можем перейти к ориентировочному размещению элементов лестницы. Нам нужно разместить элементы лестницы таким образом, чтобы попасть в диапазон от 14 до 19 ступеней.
Для того, чтобы научиться размещать элементы лестницы, нужно понимать какими вообще бывают.
Различают два варианта элементов лестниц: прямые и поворотные.
✔ Прямые элементы (марши)
✔ Поворотные элементы
Обратите внимание на порядок размещения этих элементов. Когда мы будем подгонять эти элементы, то мы сначала будем идти от самого просто (1) к самому сложному (5). Другими словами, если 1й элемент не подходит, мы подставляем 2й элемент, если он не подходит, то 3й элемент и тд.
Как мы узнаем подходит ли элемент или нет? Это станет понятно, когда мы дойдём до конца расчета металлической лестницы на второй этаж.
Для того, чтобы получить идеальную лестницу, мы эти элементы лестницы будем подгонять: добавлять ступени, убирать ступени, делать их шире, делать их уже. Вместо межэтажной площадки пробовать другие элементы лестниц по убыванию удобства элемента, делать их шире и делать их уже.
Далее следуют арифметические вычисления, мужайтесь!
Размещение элементов лестницы начинается с поворотных элементов. Для начала берем межэтажную площадку.
У нас межэтажная площадка с размерами 2000 мм на 1000 м.
Изначальные размеры зависят от Вашего проема. Так как у нас ширина проема 2000 мм, то и ширина площадки тоже 2000 мм. Если бы ширина проема была 1800 мм, то и ширина площадки была 1800 мм.
Сейчас нам нужно разместить прямые марши лестницы. Для этого необходимо понять, какое у нас есть расстояние, чтобы разместить марши лестницы. Для этого мы делаем следующее:
У нас есть 2000 мм (2 м), чтобы разместить туда марш лестницы.
Значит и длина марша будет 2000мм (2м).
Мы берем расстояние 2000 мм (2 м) делим на популярную шаговую часть ступени 250 мм).
Отвечу заранее на вопрос почему мы берем 250 мм (25 см) шаговую часть, потому что это самая популярная шаговая часть ступени и с нее проще делать расчеты, потому что она делится равными частями на 1000 мм (1м).
Самая удобная и поэтому самая популярная шаговая часть ступени 250 мм (25см)
2000 (длина шахты)/250 (шаговая часть)=8 ступеней
Формула: длина шахты / шаговая часть = количество ступеней
Так как у нас ширина шахты с обеих сторон по 3000 мм, мы размещаем одинаковые марши с обеих сторон. Получается такая картина:
➤Третий шаг
Теперь предварительно проверим показатели лестницы:
Посчитаем какое количество ступеней у нас получилось. Получилось 17 ступеней, 16 прямых и 1 поворотная (межэтажная площадка тоже считается ступенькой, как и все остальные поворотные фрагменты).
Теперь рассчитаем подступенок.
Формула: Высота конструктива / количество ступеней = размер подступенка
В нашем примере: 2800/17=164,7 мм
164,7 мм- это высота подступенка. Это 164 миллиметра и семь десятых миллиметра. Естественно, эту цифру нужно округлить (даже линейка, которая продается в магазине, с делениями по миллиметрам имеет свою погрешность, как и всё в мире)
Невозможно будет сделать лестницу с подступенком 164, 7. Так как обычные станки и балгарки не режут металл или дерево с такой погрешностью.
А, так как, мы не строим космический корабль, который полетит на Марс, а всего лишь лестницу, то мы округляем этот параметр до миллиметра.
Резюме: высоту подступенка округляем до 165 мм
Подытожим все параметры, по которым мы будем сравнивать удобство лестницы.
У Вас может возникнуть вопрос: «Куда уйдет погрешность в 0.3 мм, если мы округлили цифры 164,7 до 165?» Ответ: отклонение уйдет на нижнюю ступень, она будет отличаться от всех остальных.
17 * 0.3 мм = 5.1 мм.
Это значит что первая ступень у нас будет на 5.1 мм короче чем остальные.
Если вы дошли до этого момента и все поняли- это очень круто!
Поздравляю, Вы сейчас впервые рассчитали лестницу!
Все же, если для Вас это темный лес, ничего страшного, дочитайте статью до конца, там будет расчет по Вашим размерам. Но не перелистывайте сразу вниз, Вам хотя бы немного нужно уловить логику расчета.
➤Четвертый шаг
У нас получилась вполне комфортная конструкция.
Итак, мы имеем 17 ступеней. 16 прямых и одну межэтажную площадку.
Высота подступенка 165 мм, проступь 250 мм.
Но! Тут еще есть один показатель- это 17 подъемов, давайте разберем его подробнее, я расскажу, чем он отличается от кол-ва ступеней.
Этот показатель отличается от количества ступеней на 1 единицу (прибавить +1 к количеству ступеней, не более).
Количество подъемов может отличаться от количества ступеней!
Это зависит от следующего: используется ли пол второго этажа в качестве ступени или не используется.
Это одна из фишек, как при ограниченном пространстве для лестницы можно снизить высоту каждой ступени минимум на 1 см.
Мы просто делаем так, что верхняя ступень лестницы будет являться полом второго этажа (правый вариант на фото выше). Поэтому может получиться так, что у нас 17 ступеней и 18 подъемов.
Этот дополнительный подъем мы будем отображать вот таким хвостиком со стороны верхней ступени
Теперь для выбора у нас есть два варианта лестницы:
Другие варианты в данном случае мы не будем рассматривать и из этих вариантов будем выбирать какую лестницу делать.
Конечно, самый удобный вариант- это второй, так как получилась практически идеальная высота подступенка и стандартная шаговая часть.
Первый вариант лестницы нужно будет ставить только в случае каких-то технических нюансов на объекте. К примеру, возникла необходимость удлинить перекрытие и сделать так, чтобы каркас занимал меньше пространства или на той стене, к которой прилегает площадка, расположено окно (радиатор обогревательный, электрический щиток).
В этом случае придется пожертвовать немного комфортом, поднимая межэтажную площадку, отказываясь от дополнительного подъема, за счет того, что сделали бы пол второго этажа последней ступенью.
Вот теперь Вы точно и окончательно посчитали лестницу!
Получилось? Давайте проверять!
Как проверить правильность своего расчета металлического каркаса лестницы:
Берите карандаш, и прямо на стене начиная снизу отрисовывайте габариты ступени. Таким образом, Вы сможете немного «пощупать» как будет выглядеть лестница, будет ли она удобна. И если на том месте где будет лестница есть технические нюансы (электрический щиток, трубы, окно, дверь), Вы сможете проверить не будет ли косяка и не нужно ли будет переделывать лестницу из-за этого нюанса.
Или скидывайте информацию мне (обязательно в том формате, в котором я рисовал для нашего расчета) и я Вам обязательно помогу.
Так же в данном расчете не предусмотрено наличие ступеней за проемом под лестницу, но такое часто может быть
Если Вы карандашиком сами нарисуете на стене будущую лестницу, то Вы сможете увидеть, сколько еще ступеней можно добавить к лестнице.
➤БОНУС
Если Вы дочитали эту статью до конца, Вам нужна моя помощь и перепроверка Ваших расчетов, то присылайте свои данные на мою почту [email protected] и примерный расчет, если он есть.
Маленькая просьба) Присылайте именно в таком формате, чтобы была уверенность что мы друг друга понимаем.
✔ Размеры присылайте в таком формате
✔Свой расчет в таком формате:
Я постарался Вам передать базу знаний. Она должна закрыть большинство сложностей с расчетом лестницы. Но, так как каждая лестница индивидуальна, скидывайте Ваш расчет лестницы на проверку и я Вам обязательно отвечу.
Посмотрите видеоурок к этой статье по расчету лестницы:
Делайте правильную и удобную лестницу, помните, что она должна прослужить Вам долгие годы!
Кстати, посмотрите видеообзор дизайнерской лестницы в таунхаусе и на практике узнайте, как использовать расчет лестницы.
Подробный отчет по данному проекту читатье в статье «Металлический каркас лестницы на косоуре: от замеров и проектирования, до изготовления и установки»
Лестничный калькулятор с подробными схемами плана
Полный экран
?
Всегда показывать полное меню
Прилепленное меню
Смотрите завершенные проекты!
Свяжитесь с нами
Есть идея нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!
?
Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)
Поделись этим!
|
|
Цвет ? Ограничение предельных размеров, углов и т. | Схема этикетки Поделиться расчетом Нажмите «Отпустить | ||||||||||||||||||||||||||||||||||
| Масштаб | Единицы отображения Дюймы-футыМетрика | ||||||||||||||||||||||||||||||||||||
д. Используется для расчета высоты перекрытия, поэтому должна быть от верха верхнего этажа (общая высота) до нижней стороны чистового пола.
д.Головная комната
Бегущие стрингеры (верхний стрингер)
Отметить
Бегущие стрингеры (верхний стрингер)
Отметить
Замеры по вертикали — от нижнего этажа до верха каждой ступени
(Возможная высота посадки — Синий = средний)
Чтобы рассчитать и отобразить проем верхнего этажа и высоту лестничного проема, введите толщину верхнего этажа, установите флажок «Показать высоту потолка» и
перетащите ползунок «Голова», чтобы рассчитать и анимировать диаграмму верхней комнаты и проема пола.
Для бетонных лестниц выберите «Толщина бетона» и введите толщину горловины (см. схему) и ширину лестницы. рассчитать размеры опалубки и объем бетона. Для деревянных лестниц выберите «Ширина косоура» и введите ширину косоура.
CD Калькулятор лестницы | Северный берег банка
Используйте этот калькулятор, чтобы изучить преимущества инвестирования в серию депозитных сертификатов с различными сроками погашения, также называемую лестницей компакт-дисков. С лестницей компакт-дисков вы можете получить выгоду от более высоких процентных ставок для более длительных сроков погашения при одновременном достижении большей ликвидности, чем инвестировать в один долгосрочный депозитный сертификат.
Для этого калькулятора требуется Javascript. Если вы используете Internet Explorer, вам может потребоваться выбрать «Разрешить заблокированное содержимое», чтобы просмотреть этот калькулятор.
Для получения дополнительной информации об этих финансовых калькуляторах посетите: Dinkytown.net Финансовые калькуляторы от KJE Computer Solutions, Inc. не предназначен для предоставления рекомендаций по инвестициям. Мы не можем и не гарантируем их применимость или точность в отношении ваших индивидуальных обстоятельств. Все примеры являются гипотетическими и в иллюстративных целях. Мы рекомендуем вам обращаться за персональным советом к квалифицированным специалистам по всем вопросам личных финансов.
Какие основные советы по финансовой безопасности мне следует знать?
Можно ли записаться на прием в отделение онлайн?
Какие области рынка обслуживает North Shore Bank?
Сколько у вас часов?
Как связаться со службой поддержки?
Вы предлагаете гарантию подписи?
Где я могу получить информацию о карьерных возможностях?
В каких филиалах есть видеокассеры?
Какова ваша контактная информация, например, ваш почтовый адрес?
Каковы ваши местоположения?
Я получил запрос на проведение опроса, якобы от банка North Shore.
Это законно?
Какой маршрутный номер или номер ABA у банка North Shore?
Какой у вас SWIFT-код?
О каких распространенных видах мошенничества следует знать и какие шаги можно предпринять, чтобы их избежать?
Как я могу узнать больше о Заявлении о безопасности банка North Shore?
Как я могу защитить себя от кражи личных данных?
Насколько безопасна услуга онлайн-банкинга North Shore Bank?
Мы ценим вашу конфиденциальность. Мы используем файлы cookie для оптимизации функциональности, защиты от мошенничества и других угроз безопасности, помогая нам понять, как используются наши веб-сайты, и предоставлять вам контент или рекламу на основе интересов, как описано в нашей Политике конфиденциальности.
