Расчет металлической лестницы – 3D-калькулятор онлайн

Для того чтобы начать расчет металлической лестницы, выберите один из предложенных вариантов:

Лестницы из металла – достойная альтернатива конструкциям на деревянной основе, поскольку обладают такими важными качествами, как долговечность, прочность, неприхотливость и бесшумность. Также, сооружения на металлокаркасе достаточно просто устанавливаются и прочих равных, стоят дешевле, чем аналогичные из других материалов.

Онлайн-калькуляторы расчета металлических лестниц от КАЛК.ПРО предоставляют возможность получения готового проекта конструкции, в котором содержится итоговая смета с количеством материалов на изготовление, чертежи с точными размерами каждого элемента сооружения, а также 3D-модель для визуальной оценки и выявления недостатков. Все расчеты сохраняются в личном кабинете и доступны для скачивания. Также результаты можно экспортировать на электронную почту и в социальные сети.

Программа не учитывает соблюдение СНиП, ГОСТ, ТУ и не защищает от рисков возведения нестабильной конструкции – калькулятор лишь выполняет математические операции на основании значений, введенных пользователем. Однако конструктор не позволяет выполнить расчет при вводе заведомо неверных величин и предоставляет некоторые рекомендации (угол наклона, высота ступеней, ширина проступи…) для создания наиболее комфортной лестницы.

Мы стремимся к тому, чтобы частное строительство стало доступным каждому и предоставляем эффективные инструменты для автоматизации расчетов. Ежедневно нашим сервисом пользуются тысячи пользователей по всему миру и создают уникальные конструкции своими руками, посмотреть их можно на странице «Отзывы».



Как рассчитать металлическую лестницу?

Для того чтобы рассчитать металлическую лестницу своими руками грамотно и в дальнейшем не беспокоиться о собственной безопасности при эксплуатации, обязательно требуется ознакомиться с основными нормативными актами, которые определены для данной конструкции. Вдобавок, крайне важно произвести правильные замеры имеющегося проема, поскольку любые, даже несущественные ошибки, в дальнейшем могут привести к значительным дополнительным расходам, по причине доработки множества деталей.

Перед использованием наших конструкторов, советуем вам посмотреть нижеприведенное видео, в котором профессиональный специалист демонстрирует интерфейс, основные возможности инструмента и предоставляет полезные рекомендации.

Уверены, что вам также будут интересны статьи – установка лестницы и оптимальный угол наклона лестницы. В них представлена практически вся необходимая информация, которая может пригодится при заполнении полей калькулятора лестницы из металла.



Почему наши калькуляторы лучше?



Тесное сотрудничество с производителями лестниц

Высочайшая детализация чертежей и 3D-модели

Итоговый отчет с перечнем необходимых материалов

Готовая смета для изготовления конструкции подрядчиком

Оперативная служба технической поддержки

Положительные отзывы и большое количество реализованных проектов



Возможности

Сервис КАЛК. ПРО предоставляет наиболее гибкие инструменты для создания практически любой конфигурации будущей конструкции. Калькуляторы будут одинаково полезны, как для мастеров, профессионально занимающихся изготовлением и сборкой металлических лестниц, так и для начинающих умельцев, которые делают подобные сооружения в первый раз.

При разработке алгоритма расчета лестницы из металла, учитывались данные СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные» и т. д.

На данный момент мы предлагаем расчет следующих типов лестничных конструкций из металла:

• лестницы прямые;
• лестницы винтовые;

В скором времени на сайте появятся:

• лестницы с площадкой;
• лестницы с забежными ступенями;

• лестницы двухмаршевые;
• лестницы трехмаршевые;

Попробуйте также рассчитать каркас из других материалов – перейдите на соответствующую страницу калькулятора деревянной или бетонной лестницы.



Интерфейс

Для использования онлайн-калькулятора расчета металлической лестницы с чертежами не требуется профессиональных навыков – необходимо лишь максимально точно ввести параметры проема, а все остальное в соответствии со строительными нормами и личными предпочтениями. Также, в калькуляторе каждой конструкции имеется развернутая пошаговая справка с иллюстрациями (ознакомиться с ними можно на соответствующих страницах). Рекомендуем тщательно перепроверять все заполненные поля в интерфейсе, поскольку любая случайная ошибка может значительно повлиять на безопасность сооружения.



Входные данные

• Единицы измерения. Мм, см, м, дюймы, футы (автоматическая конвертация).
• Цвет чертежа. Цветная или монохромная отрисовка чертежей.
• Вариант лестницы. Правозаходная, левозаходная.
• Размер лестницы. Длина, ширина марша, высота проема.
• Ступени. Количество, толщина, выступ.
• Подступенки. Устанавливать, не устанавливать + толщина.
• Косоуры. Высота, ширина профильной трубы.
• Перемычки между косоурам. Высота, ширина + дополнительный ряд.
• Ограждение. Толщина, ширина, высота поручней, сечение балясин.
• Плита перекрытия. Выступ над проемом, толщина.
• Стена. Толщина.

Результаты расчета

• Несущая конструкция. Длина, количество элементов.
• Перемычки. Длина (одной, общая), количество.
• Ступени. Количество, длина, ширина, высота, объем.
• Подступенки. Количество, длина, ширина, объем.
• Перила. Длина, объем.
• Балясины. Количество, объем.

Дополнительно

• Угол наклона. Рекомендации по оптимальному углу наклона лестницы.
• Высота ступени. Рекомендации по оптимальной высоте ступеней.
• Ширина лестницы. Рекомендации по оптимальной ширине лестницы.
• Ширина проступи. Рекомендации по оптимальной ширине (глубине) проступи.
• Ширина несущего элемента. Рекомендации по оптимальной толщине косоура/тетивы.



Чертежи лестницы из металла

Чертежи являются основой любого строительного проекта и обозначают конструктивные особенности всех элементов и соединений – без них невозможно грамотно построить ни одну сложную конструкцию. Наш сервис позволяет сэкономить значительное количество времени и отрисовывает все чертежи металлической лестницы автоматически, на основании введенных в поля калькулятора значений. Все изображения выполняются в определенной размерности с указанием масштабной сетки.



3D-модель

Интерактивное 3D-моделирование позволяет оценить внешний вид предполагаемого сооружения, особенности, выгодные и негативные стороны в условиях реального проема. На нашем сайте вы можете создать 3D-модель лестницы из металла по своим размерам и скачать получившийся проект в формате OBJ. Проектирование, также выполняется в автоматическом режиме на основании заполненных значений в интерфейсе программы.

Если у вас возникли вопросы при использовании онлайн-калькулятора расчета металлической лестницы, пожалуйста, свяжитесь с нами с помощью формы комментариев внизу страницы. Там же можно оставить отзывы, предложения и поделиться опытом использования.

Производственная компания ЛОБАС. Форма оплаты любая.

Производственная компания ЛОБАС. Форма оплаты любая.

ГлавнаяКалькуляторыКалькулятор расчета лестниц

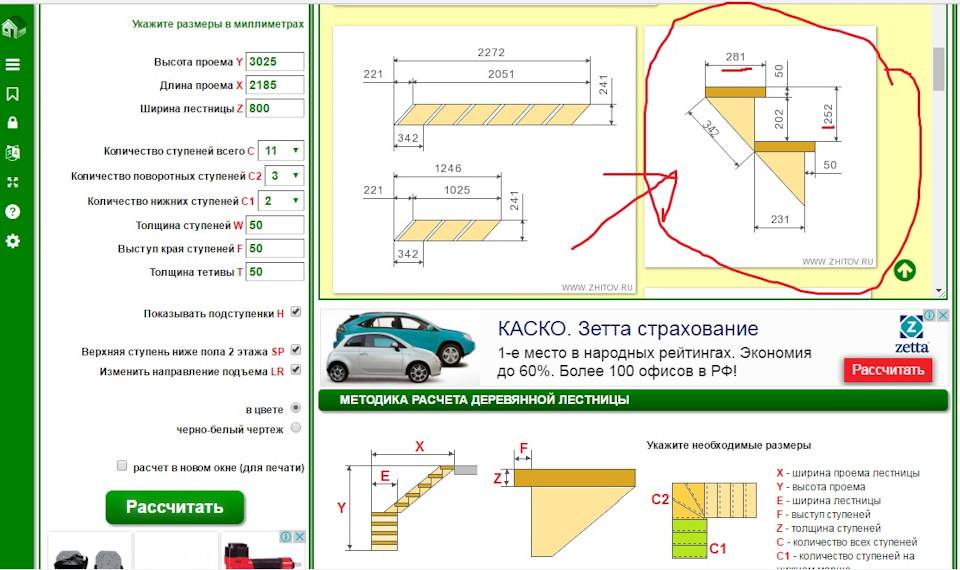

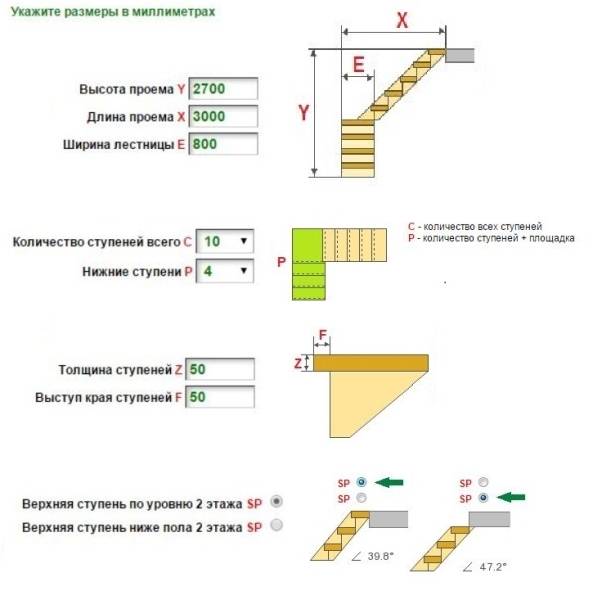

Введите основные параметры Высота лестницы: мм    Высота лестницы. Обязательно введите этот параметр! Длина лестницы: мм    Длина лестницы. Обязательно введите этот параметр! Количество ступеней: подсчитать автоматически123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100    Выберите необходимое количество ступеней для вашей лестницы. Если вы ещё не определились, то система может рассчитать необходимое количество ступеней автоматически. При автоматическом расчете: 1. количество ступеней равно количеству проступей. 2.верхняя ступень на уровне верхней площадки. 3. нижняя ступень выше уровня нижней площадки Расчёт: не по ГОСТу (подступенки ставятся на основание) по ГОСТу (подступенки ставятся на ступени) Параметры для расчёта По умолчанию выставлены рекомендуемые параметры Выступ проступи мм    Проступь может немного выступать относительно подступенка. Небольшой выступ оправдан увеличением шаговой поверхности проступи. При большом выступе возможно задевание проступи при подъёме по лестнице. Толщина проступи мм    Толщина готового изделия проступи. Толщина подступенка мм    Толщина готового изделия подступенка. Учитывать высоту подступенка    Если установить этот параметр, то рассчет лестницы будет производиться с учетом заданной высоты подступенка Высота подступенка мм Верхняя площадка Длина площадки мм    Если в длину лестницы вы заложили не только длину лестничного марша, но и необходимую лестничную площадку (например для открытия двери на верхнем уровне), то необходимо указать её длину Верхняя ступень на уровне верхней площадки Нижняя площадка Длина площадки мм    Если в длину лестницы вы заложили не только длину лестничного марша, но и необходимую лестничную площадку, то необходимо указать её длину Нижняя ступень на уровне нижней площадки	Расчёт:

Зависимость удобства лестницы от угла наклона

Зависимость размеров ступени от крутизны лестницы

Калькулятор лестниц — Калькулятор косоуров, Цены, Австралия

Ступени косоура: подъем и подъем

Наши косоуры имеют от 1 до 17 ступеней и изготавливаются для стандартных «

подъема » и « спуска » с максимальным расстоянием между центрами 1000 мм. из стрингеров.

Подъем  – это вертикальный размер, измеряемый от одного уровня ступени до другого. Стандартный рост 175 мм.

  – это  горизонтальное  измерение от начала одной ступени до следующей. Стандартный ход 250 мм.

На приведенном ниже рисунке показано подъем и опускание наших косоуров.

Лестничный калькулятор

Чтобы определить правильный размер косоура лестницы, вам необходимо знать свой рост до палубы. Это можно определить, измерив расстояние по вертикали от уровня земли до высоты настила, который вы хотите соединить.

Примечание:  Также проверьте, достаточно ли места по горизонтали от лицевой стороны палубы до места крепления стрингеров.

После измерения высоты до палубы вы можете использовать приведенную ниже таблицу, чтобы узнать, какой размер стрингера вам нужен и его стоимость. Приведенные ниже размеры относятся к стандартным стрингерам LevelMaster с подъемом 175 мм и ходом 250 мм.

90 042 525 90 054 900 54

Количество пар протектора	Высота до настила (мм)	Расстояние от пола (мм)
1	350	250
2	500
3	700	750
4	875	1000
5	1050	1250
6	12 25	1500
7	1400	1750
8	1575	2000
9	1750	2250
10	1925	2500
11	2100	2750
12	2275	3000
13	2450	3250
14	2625	3500
15	2800	3750
16	2975	4000
17	3150	4250

Сколько шагов мне потребуется?

Как объяснялось выше, у нас есть подъем 175 мм и подъем  250 мм для всех наших лестничных косоуров. Таким образом, чтобы рассчитать необходимое количество проступей (ступеней), мы просто берем высоту до пола и делим эту цифру на 175

(высота подъема). Затем мы берем эту последнюю цифру и вычитаем 1, так как эта последняя цифра дает общее количество подъемов, а не общее количество ступеней; вычитание удаляет последнюю ступеньку вверх на палубу, которая включена в общую высоту и количество подъемов.

Пример:
Высота 2100 , деленная на 175  = 12 минус 1 9 0014  =  11  требуются гусеницы.

Почему стрингеры LevelMaster?

Когда вы заказываете косоур LevelMaster, вы заказываете проверенный продукт высокого качества, созданный в соответствии с австралийскими стандартами. Вот основные причины, по которым LevelMaster является первым выбором строителей, дизайнеров и мастеров-любителей.

•
• Конструкция с одним стрингером – может крепиться болтами или забетонироваться.
  Просто замените нижний фитинг. Вы просто выбираете во время заказа.
•
• Стандарты — Соответствует части 3.9 Национального строительного кодекса.1 и австралийский стандарт AS1657. Также сертифицирован независимым инженером-строителем. См. нашу техническую документацию. .
•
• Регулировка по высоте – регулировка до 40 мм на каждом стрингере для точной настройки уровней перед установкой ступеней. Ни один другой стрингер на рынке не имеет этой функции. (Запатентованная конструкция)
•
• Горячее цинкование погружением – все стрингеры LevelMaster имеют прочное оцинкованное покрытие, обеспечивающее дополнительную долговечность даже в самых суровых климатических условиях
•
• Диапазон – диапазон от одного шага до 17 шагов
•
• Доступность – весь ассортимент LevelMaster имеется на складе, так что вы не задержите заказ и доставку.
•
• Гусеницы – У нас есть на складе ассортимент ступеней из мербау, лиственных пород, алюминия и стальной сетки стандартной длины 1200 мм. Возможен заказ нестандартной длины (за исключением ступеней со стальной сеткой, которые доступны только при длине 1200 мм)
•
• Наши лестничные косоуры продаются парами и полупарами, однако для ступеней длиной более 1200 мм требуется дополнительный косоур для поддержки. Например, заказывайте 1,5 пары
.

Сертификационные требования

Сертификационные требования для строительства и установки лестниц в зданиях классов 1 и 10 исходят из Национального строительного кодекса и австралийского стандарта AS1657.

AS1657

Свяжитесь с нами

Если у вас есть дополнительные вопросы о косоурах лестницы или вам нужна помощь в расчете того, что вам нужно и сколько это будет стоить, свяжитесь с LevelMaster. Мы будем рады обсудить с вами ваши варианты.

Stair Stringer Calculator / Free Spreadsheet

Todd Fratzel on Finish Carpentry, Framing

Tweet

Stair Stringer Calculator – Spreadsheet

Недавно я написал статью о том, как строить лестницы. С тех пор у меня были вопросы о каком-то калькуляторе или электронной таблице, чтобы быстро рассчитать подъем и длину пробега для стрингеров. Поэтому я сел и быстро составил электронную таблицу Excel, которая поможет вам рассчитать общее количество подступенков, высоту подступенка и длину протектора.

Вы можете скачать БЕСПЛАТНЫЙ калькулятор лестниц здесь. Все, о чем я прошу, это проконсультироваться с местными строительными властями, чтобы убедиться, что вы соблюдаете применимые строительные нормы и правила. Кроме того, если вы поделитесь им с другими, пожалуйста, оставьте на нем адрес веб-сайта.

Как пользоваться калькулятором косоуров

Бесплатный калькулятор/таблица косоуров очень прост в использовании. Однако, прежде чем начать, вам нужно отследить некоторую информацию. Вам потребуется следующая информация:

• Общая требуемая высота лестницы – Это должна быть высота от одного чистового этажа до другого чистового этажа, измеренная по вертикали (отвес).
• Местная максимальная высота подступенка — это максимальная высота подступенка, разрешенная строительными нормами. Обязательно проконсультируйтесь с местным чиновником по строительным нормам, чтобы убедиться, что вы в курсе. Обычно это число колеблется от 7 дюймов до 8 дюймов.
• Местная минимальная высота подступенка – Строительные нормы и правила также определяют минимальную высоту подступенка.
• Местная минимальная глубина протектора (прогон) — это минимальная глубина протектора, разрешенная нормами. Он измеряется от поверхности подступенка до поверхности соседнего подступенка без выступа ступени.
• Местный минимальный вылет протектора — это минимальный выступ выступа, измеренный от поверхности подступенка до передней кромки выступа. Обычно это ограничивается строительными нормами.
• Локальный максимальный вылет протектора — это максимальный вылет носка, измеренный от поверхности подступенка до передней кромки носка. Обычно это ограничивается строительными нормами.

Получив эту информацию, просто введите ее в калькулятор лестницы в синих полях. Электронная таблица рассчитает подъем и длину стрингеров и покажет эту информацию в желтых полях. Это действительно так просто.

Строительные материалы для лестниц

После того, как вы выяснили геометрию лестницы, вы должны выяснить, какие материалы вы собираетесь использовать для лестницы. Лестницы могут быть как простыми, как косоуры 2×12 с фанерными подступенками и ступенями, так и сложными, как стальные косоуры и красивые ступени из твердой древесины.

Если вы планируете использовать деревянные косоуры, я бы рекомендовал вам использовать как минимум доски размером 2×12. Сегодня почти все лестницы, которые я строю, заканчиваются использованием стрингеров TimberStrand толщиной 11-7/8″. Они намного прочнее традиционных пиломатериалов и с меньшей вероятностью расколются на вершине среза ступени/подступенка.

Книги по строительству лестниц

Ознакомьтесь со следующими книгами, если вам нужны отличные справочники для вашей библиотеки.

Строительные лестницы (для профессионалов от профессионалов)

Справочник строителей лестниц

Basic Stairbuilding
