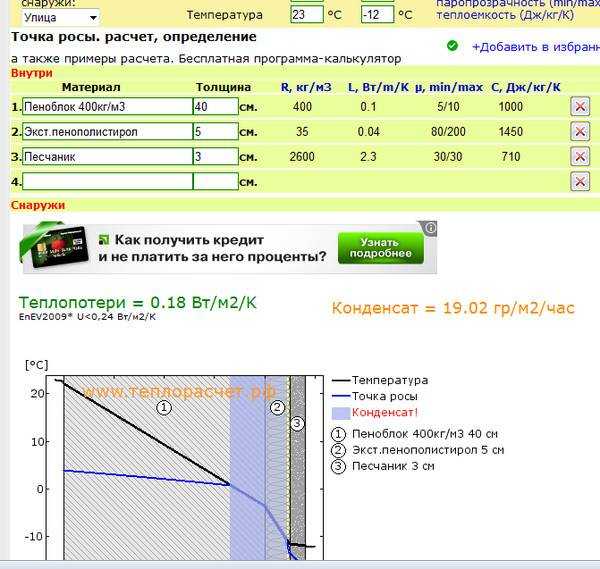

Калькулятор расчета точки росы: Точка росы — калькулятор онлайн

SmartCalc.

Как вставить в расчет Пенофол (Термофол, Теплофол и т.п.)?

Как вставить в расчет Пенофол (Термофол, Теплофол и т.п.)?

Очень часто при строительстве используют теплоизоляционные материалы состоящие из утеплителя (чаще всего это вспененный полиэтилен), с одной или обоих сторон ламинированного отражающим покрытием. Чаще всего алюминиевой фольгой.

Использование этих материалов решает сразу две задачи:

Пароизоляция конструкции. Так как и алюминиевая фольга — отличный пароизоляционный материал и основной материал обычно обладает низкой паропроницаемостью.

Улучшение теплозащитных свойств конструкции за счет теплоотражающих свойств алюминиевой фольги.

Но правильно использовать оба этих фактора возможно только тогда, когда известно расположение этих материалов относительно внутренней и внешней поверхностей конструкции.

Алюминиевая фольга отражает только лучистую тепловую энергию. Тепловые (инфракрасные) лучи возникают только в газовом (воздушном) пространстве и отсутсвуют в твердых и жидких телах. Поэтому эффект отражения возможен только в том случае, если фольгированная сторона утеплителя непосредственно примыкает к замкнутой воздушной прослойке.

В настоящий момент в калькуляторе нет возможности выбора подобных двух- и трехслойных материалов и определения расположения слоев относительно внутренней и внешней поверхности конструкции. Поэтому, если Вы хотите сделать расчет с использованием таких материалов, то мы предлагаем Вам следующую простую технолигию.

— В справочнике материала выбираете материалы «Алюминиевая фольга» и «Вспененный полиэтилен» (или другой материал, который выступает основой) и добавляете их в конструкцию как два соседних слоя.

— При необходимости кнопками «Переместить внутрь» и «Переместить наружу» меняете их взаимное расположение.

В этом случае калькулятор произведет расчет конструкции с учетом всех особенностей рассматриваемых материалов.

Расчет каркасных конструкций

Расчет каркасных конструкций

Для проведения более точного расчета и в соответсвии с методикой, изложенной в нормативной документации, наш онлайн-калькулятор предоставляет возможность расчета неоднородных ограждающих конструкций. Т.е. тех конструкций, в которых слои выполнены из разных материалов. В неоднородных конструкциях материалы обычно имееют разную теплопроводность. Тем самым общая тепловая защита может отличаться (порой весьма существенно) от тепловой защиты, расчитанной только для материала с меньшей теплопроводностью.

Одним из примеров таких конструкций является каркас. Каркасы могут быть деревянными, где дерево служит конструктивным материалом, а утеплитель обеспечивает требуемую тепловую защиту. Кроме того, часто, встречаются (особенно в сейсмоактивных районах) бетонные каркасы, где прочность и устойчивость здания обеспечивает железобетонный каркас. Пространство между элементами каркаса обычно заполняется материалами с гораздо лучшими теплозащитными свойствами, например газобетон или керамзитобетон небольшой плотности.

В калькуляторе предусмотрен расчет разнообразных конструктивных решений каркасов. В частности, возможен выбор двух слоев каркаса с вертикальными стойками. При этом кроме шага между стойками и их ширины можно установить так же параметр «Смещение», для того, чтобы можно было разнести стойки двух слоев вдоль конструкции. Кроме того, в калькуляторе имеется возможность добавить т.н. «Перекрестный каркас» — конструкция, в которой конструкционные элементы и утеплитель расположены перпендикулярно основному каркасу.

Для включения в конструкцию каркасного слоя необходимо выполнить следующие действия:
— Добавить в конструкцию новый слой с материалом, который в каркасе является утеплителем.
— В диалоге «Выбор типа конструкции» (вызывается нажатием на кнопку слева от названия материала) выбрать нужный тип («Каркас» или «Перекрестный каркас») и установить параметры каркасного слоя.
— При необходимости выбрать материал силового каркаса (по умолчанию выбирается сосна).

В качестве примера рассмотрим деревянные каркасные конструкции, как наиболее распространенные в частном домостроении. Во всех далее рассмотренных конструкциях в качестве материала каркаса выбрана сосна, а в качестве утеплителя — минеральная вата малой плотности. Шаг элементов каркаса берется равным 60 см.

Классические вертикальные стойки

Наиболее часто встречающаяся конструкция. В этом случае стойки каркаса служат т.н. «мостиками холода» и, вследствие большей теплопроводности, чем у утеплителя, оказывают влияние на теплозащитные свойства конструкции.

Для построения такой конструкции нужно добавить слой типа «Каркас».

Каркас с горизонтальной контробрешеткой

Применение такой конструкции зачастую обусловлено желанием перекрыть «мостики холода» — стойки каркаса. Еще одной причиной выбора такой конструкции является дефицит пиломатериала шириной более 20 см и достаточно высокая его стоимость.

Небольшое сравнение теплозащитных характеристик каркаса из стоек и карскаса из стоек и горизонтальной обрешетки.
В обоих случаях общая толщина каркаса равна 15 см. Т.е. сравниваются стойки 150 х 50 мм и стойки 100 х 50 мм с набитыми горизонтально брусками 50 х 50 мм.

Термическое сопротивление каркаса из стоек будет равно 2.76 (м²•˚С)/Вт

Термическое сопротивление каркаса из стоек и горизонтальных брусков — 2.87 (м²•˚С)/Вт

Хорошо видно, что при тех же объемах древесины и утеплителя в конструкции, применение конструкционного решения — перекрестного утепления, увеличивает теплозащитные характеристики каркаса на 4 %.

Получить такую конструкцию можна добавив слои «Каркас» и «Перекрестный каркас».

Двойной или двухобъемный каркас

У поклонников энергоэффективного строительства получили распространение различные конструктивные решениия, позволяющие решать и проблемы перекрытия мостиков холода и делать конструкции большой толщины. Одним из таких решений является применение двойного каркаса. В таком каркасе стоки устанавливаются в два ряда и ряды смещены относительно друг друга.

Снова сравним теплозащитные свойства. На этот раз: классического каркаса со стойками 200 х 50 мм, каркаса из стоек 150 х 50 мм с горизонтальными брусками 50 х 50 мм и двойного каркаса из двух рядов стоек 100 х 50 мм.

Термическое сопротивление каркаса из стоек будет равно 3.68 (м²•˚С)/Вт

У двойного каркаса этот показатель вырастет до 3.86 (м²•˚С)/Вт

Снова видна прибавка в тепловой защите, на этот раз на 5 % в сравнении с классическими вертикальными стойками.

Конструкция получается добавлением двух слоев типа «Каркас». При этом шаг стоек должен быть одинаковым, а параметр «Смещение» — разным.

Каркас со стойками Ларсена

Стойки Ларсена при сохранении конструкционной прочности каркаса позволяют уменьшить объем материала с большей теплопроводностью — древесины. В этой конструкции стойки выполнены из двух досок, разнесенных по ширине и соединенных поперечными соединительными элементами.

Для сравнения возьмем условный каркас из стоек 300 х 50 мм и стойки Ларсена шириной тоже 300 мм, изготовленные из досок 100 х 50 мм.

Термическое сопротивление каркаса из стоек будет равно 5.51 (м²•˚С)/Вт

У двойного каркаса этот показатель вырастет до 6.15 (м²•˚С)/Вт

Как видно, за счет уменьшения объема более теплопроводного материала — древесины в карскасе, тепловая защита увеличилась более чем на 10%.

Для расчета этого варианта добавляем слой с типом «Каркас», потом однородный слой утеплителя и снова слой с типом «Каркас». И шаг стоек и смещение у обоих каркасов должны быть одинаковыми.

Конечно же небольшая статья не способна охватить все многообразие конструкций каркасного типа, но мы надеемся, что она поможет получить в нашем калькуляторе достаточно точные результаты при расчете теплотехнических показателей Вашего дома.

Расчет точки росы и относительной влажности

Поиск по городу или почтовому индексу. Нажмите Enter или выберите кнопку «Перейти», чтобы отправить запрос Местный прогноз по «Город, ул» или почтовый индекс   Поиск WPC Ежеквартальный информационный бюллетень NCEP Дом ВПК Анализы и прогнозы    Национальный прогноз Графики National High & Low    Обсуждения WPC    Анализ поверхности    Дни ½–2½ CONUS    Дни 3–7 CONUS    Дни 4–8 Alaska    QPF    PQPF 90 062    Чрезмерное Осадки    Мезомасштабный осадок Обсуждение Прогноз наводнений    Зимняя погода    Сводка штормов    Тепловой индекс    Тропические продукты    Ежедневная карта погоды    Продукты ГИС Текущие часы/ Предупреждения Спутниковые и радиолокационные изображения   Спутник GOES-East   Спутник GOES-West   National Radar Архив продуктов Проверка WPC    QPF    Средний диапазон    Диагностика модели    Обзоры событий    Зимняя погода Международные столы Разработка и обучение    WPC HydroMet Испытательный стенд Разработка Обзор WPC    О WPC    Миссия и концепция Персонал    История WPC    О наших продуктах Другие сайты    Часто задаваемые вопросы Метеорологические калькуляторы Свяжитесь с нами    О нашем сайте    О наших продуктах

Модельный анализ и прогнозы Atl Метеорологические преобразования и Расчеты Калькулятор относительной влажности Введите температуру и точку росы в градусов по Фаренгейту или по Цельсию. Затем нажмите Рассчитать. Температура Точка росы Ф С Ф С Относительная влажность % Дополнительные метеорологические расчеты НОАА/ Национальная служба погоды Национальные центры прогнозирования окружающей среды Центр прогнозирования погоды 5830 Университетский исследовательский суд Колледж-Парк, Мэриленд 20740 Веб-группа Центра прогнозирования погоды Отказ от ответственности Кредиты Глоссарий Политика конфиденциальности О нас Карьерные возможности Последнее изменение страницы: Четверг, 12 мая 2022 г. , 19:37:30 UTC

Влажность, точка росы и температура – ​​Blackhawk Supply

Вы хотите рассчитать относительную влажность, точку росы или температуру воздуха? Вы пришли в нужное место! Наш онлайн-калькулятор влажности и точки росы может определить предполагаемый уровень водяного пара и росы в вашей среде. Мы также объясним, как точка росы и температура в помещении влияют на влажность, и научим вас рассчитывать относительную влажность с помощью всего нескольких формул.

• Фаренгейты (ºF) / Цельсия (ºC)
• Температура — Т (°)
• Точка росы — Td (°)
• Относительная влажность — RH (%)

Температурная шкала по Фаренгейту Цельсия

Пожалуйста, заполните любые 2 поля ниже и нажмите «Рассчитать». Полученное значение появится в пустом поле.

Температура T (°)

Точка росы Td (°)

Относительная влажность RH (%)

Как пользоваться онлайн-калькулятором влажности и точки росы

Наш калькулятор относительной влажности, температуры воздуха и точки росы поможет вам определить оптимальные значения для вашей окружающей среды. Вот как его использовать:

1. Выберите тип температурной шкалы (градусы Фаренгейта: ºF; Цельсия: ºC).

2. Введите значения точки росы (Td) и относительной влажности (RH).

3. Нажмите «Рассчитать», чтобы получить оценку необходимого значения.

Звучит сложно? Давайте разберем основы.

Что такое влажность (относительная, абсолютная и удельная)?

Влажность – это количество водяного пара, содержащегося в воздухе. Более высокие уровни содержания воды в воздухе приводят к туману и осадкам. Что еще более важно, высокий уровень влажности может вызвать конденсацию и образование плесени, которые могут воздействовать на респираторную систему человека или повредить физические объекты. Вот почему знание того, как рассчитать влажность, имеет решающее значение для библиотек, музеев, архивов и медицинских учреждений.

Температура имеет решающее значение для влажности и качества воздуха в помещении. Теплый воздух может обрабатывать больше влаги, чем более холодный воздух. Например, вода может конденсироваться, если воздух в помещении холоднее по сравнению с температурой наружного воздуха. И наоборот, воздух становится более сухим, если ваш кондиционер обогревает вашу комнату, когда на улице мороз.

Калькуляторы влажности и температуры работают на основе абсолютной, относительной и удельной влажности. Давайте рассмотрим каждый тип:

• Абсолютная влажность . Абсолютная влажность относится к точному количеству водяного пара в воздухе, независимо от текущей температуры. Этот показатель измеряется в граммах пара на кубический метр объема воздуха.

• Удельная влажность . Удельная влажность показывает, сколько граммов водяного пара содержится в килограмме воздуха.

• Относительная влажность . Это значение показывает, сколько воды находится в воздухе по сравнению с максимальным количеством водяного пара, которое он может удерживать при определенной температуре. Относительная влажность также может быть выражена как отношение давления пара к давлению насыщенного пара. Относительная влажность выражается в процентах воды (относительно температуры воздуха).

Относительная влажность (RH) является наиболее полезным индикатором влажности для насыщения воздуха. Метеорологи полагаются на относительную влажность для прогнозирования погоды (например, мороза, осадков, тумана и других условий).

В зависимости от уровня относительной влажности в помещении может образовываться роса и плесень. Например, относительная влажность 50% означает, что для насыщения воздуха требуется в 2 раза больше воды. Сверхнизкий уровень влажности приводит к кашлю, раздражению глаз и проблемам с дыханием. С другой стороны, 100% относительная влажность может привести к образованию росы и плесени.

Профессионалы используют гигрометры для измерения значений относительной влажности. Кроме того, вы можете узнать, как рассчитать относительную влажность по температуре и точке росы, прочитав ниже.

Как измерить относительную влажность

Для измерения относительной влажности можно использовать различные инструменты, известные как гигрометры. Психрометр работает, измеряя разницу между температурой сухого и смоченного термометров. Волосные гигрометры измеряют соотношение между относительной влажностью и длиной волос. Электронные гигрометры емкостного типа обнаруживают изменения емкости датчика, когда он поглощает влагу. И, наконец, гигрометры точки росы с охлаждаемым зеркалом измеряют температуру точки росы для расчета относительной влажности.

Каков идеальный уровень влажности в помещении?

Обычно наиболее комфортной считается влажность 30-50%. Более низкие уровни насыщения могут вызвать сильный дискомфорт и даже зуд из-за чрезвычайно сухого воздуха.

Если воздух насыщен влажностью выше 50%, он будет казаться более горячим, чем он есть на самом деле. Высокая влажность также приводит к росту плесени и может вызвать серьезные проблемы со здоровьем. Чтобы лучше понять, как контролировать качество воздуха в помещении, прочитайте нашу статью с советами по контролю влажности .

Что такое точка росы?

Точка росы означает температуру воздуха, необходимую для достижения 100% относительной влажности (RH). При таком уровне насыщения воздуха вода будет конденсироваться и переходить в жидкую форму, что приводит к образованию росы.

Точка росы зависит от содержания воды в воздухе. Влажность вызывает повышение точки росы, а относительная влажность 100 % означает, что точка росы равна температуре.

Другими словами, точка росы относится к точке, при которой воздух больше не может удерживать водяной пар. Таким образом, при понижении температуры воздуха газообразная вода превращается в жидкость. Это означает, что при повышении температуры относительная влажность уменьшается, и наоборот.

Зачем вам знать о расчете точки росы и температуры воздуха? Роса сама по себе не опасна, так как это в основном конденсированная вода. Вы часто видите росу на траве или цветах после туманного дня.

Однако роса часто приводит к образованию плесени и мокрых ламп в вашем доме, что может повлиять на ваш комфорт и здоровье. Более низкая точка росы означает, что влажность в помещении препятствует испарению пота с тела, что затрудняет охлаждение. Это может вызвать раздражение кожи или высушить дыхательные пути.

Одного измерения относительной влажности недостаточно для улучшения качества воздуха в помещении. Вам необходимо поддерживать правильный уровень относительной влажности и температуры в помещении по отношению к точке росы.

Значение точки росы можно определить с помощью специальных устройств, называемых измерителями точки росы. Если у вас нет доступа к этому оборудованию, самым простым способом будет использование онлайн-калькулятора относительной влажности. Кроме того, вы можете рассчитать точку росы по значениям относительной влажности и температуры, используя приведенные ниже формулы.

Как рассчитать относительную влажность и точку росы?

Относительная влажность, точка росы и температура взаимосвязаны. Вы можете легко рассчитать точку росы по относительной влажности и температуре. Однако определение относительной влажности требует дополнительных данных.

Формула расчета относительной влажности

Существует несколько способов расчета относительной влажности. Вот некоторые формулы, которые вы можете использовать:

В этом уравнении RH  означает относительную влажность, E  – количество водяного пара, а  Es  – количество воды, которое было бы в воздухе при равной температуре и уровне давления.

Td относится к точке росы, а T относится к температуре воздуха в этом уравнении.

Здесь AH означает абсолютную влажность, а AHmax 9 равно 2,71828.

Формула расчета точки росы

Точку росы легко рассчитать, если известны относительная влажность и температура.

В этом уравнении Td — точка росы, а RH — относительная влажность.

Важное примечание : результаты будут в градусах Цельсия. Для расчета точки росы в градусах Фаренгейта используйте следующую формулу:

ºF = (°C × 9/5) + 32

Однако вы всегда можете воспользоваться нашим калькулятором температуры точки росы, который показывает результаты в градусах Фаренгейта и Цельсия.

Заключение

Вы должны знать свой уровень влажности и точку росы, чтобы поддерживать качество воздуха в помещении.
