С помощью нашего онлайн-калькулятора Вы можете выполнить расчет вальмовой крыши дома. Это популярный тип кровли с четырьмя скатами. Торцевые скаты имеют форму треугольника, а боковые – трапеции. Кровля получается красивой, с повышенной стойкостью к ветровым, снеговым нагрузкам. В то же время она отличается усложненной конструкцией. Однако наш калькулятор поможет выполнить легкий и быстрый расчет вальмовой крыши.
Углы наклонов
Угол наклона – один из основных параметров, который определяет конструктивные особенности конструкции. Правильный расчет угла наклона важен, поскольку от них зависит распределение нагрузки на кровельную конструкцию, скорость отведения воды, свободный сход снеговых масс.
Для расчета углов вальмовой крыши введите исходные данные:
- длину и ширину основания;
- высоту конька;
- расстояние от начала ската до основания.
Система автоматически проведет вычисления и выдаст точный результат в виде углов наклона боковых, центральных и диагональных стропил.
Стропила
Расчет стропильной системы вальмовой крыши – ключевой этап проектирования. Его результат определяет основные характеристики конструкции, ее долговечность способность противостоять эксплуатационным нагрузкам. Также он позволяет определить необходимый расход материала для монтажа. Легко и быстро выполнить нужные вычисления поможет онлайн-калькулятор стропил вальмовой крыши.
Длина
При определении расчетных параметров стропил вычисляется длина опорных элементов. Она необходима для определения размеров конструкции и расхода пиломатериала. Вычисление производится исходя из введенных основных размеров. Система выдает длину всех видов стропильных элементов – боковых, центральных, диагональных.
Количество
Для определения числа опор кровельной конструкции потребуется дополнительно задать шаг их установки. Онлайн-калькулятор расчета стропильной системы вальмовой крыши выдает количество всех стропильных ног.

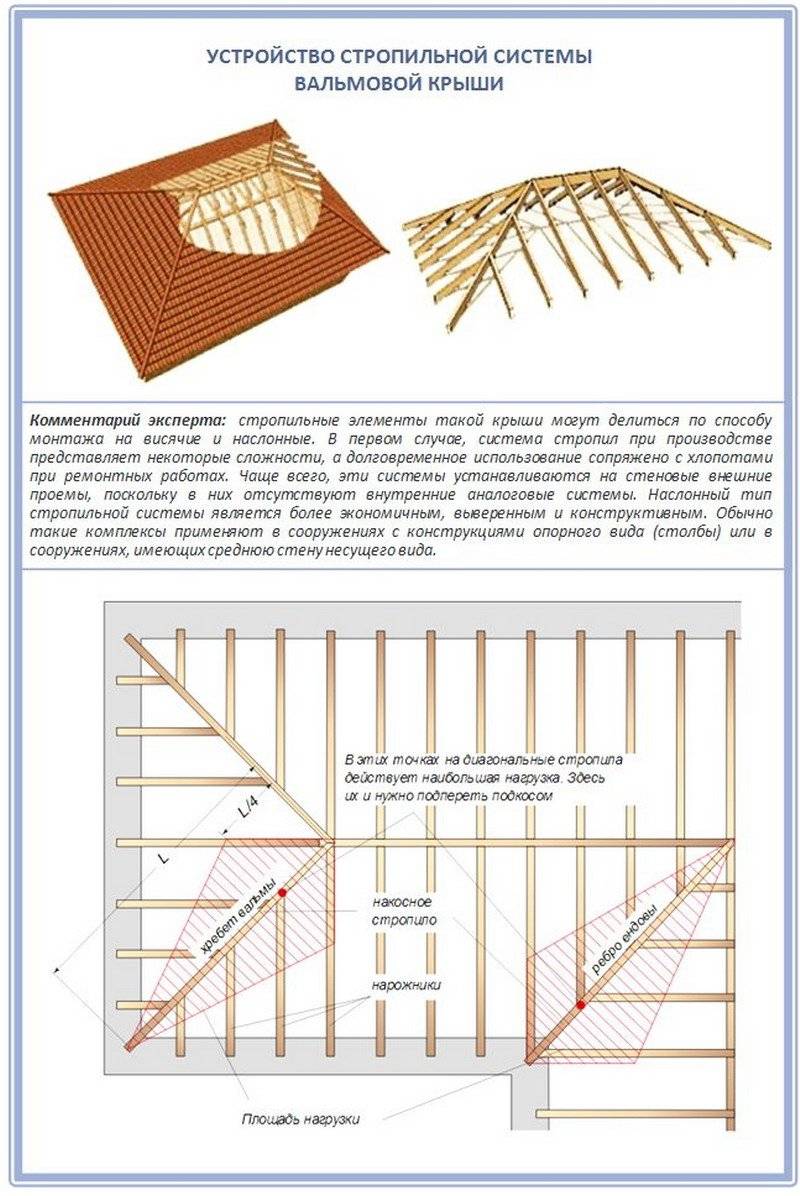

Устройство стропил вальмовой крышиФото из открытых источников с изменениями ecostroyhouse.ru
Обрешетка
Расчет обрешетки вальмовой крыши необходим для точного определения расхода доски для ее монтажа. Обрешетка служит опорой для кровельного покрытия и должно выдерживать его вес. При этом избыточные параметры этой части конструкции могут привести к перерасходу материала. Для онлайн-расчета обрешетки воспользуйтесь нашим калькулятором. В соответствующие графы нужно ввести исходные размеры – ширину доски и расстояние между ними. Исходя из этих данных и основных размерных характеристик крыши и строения система автоматически посчитает точное число необходимых рядов обрешетки.
Площадь поверхности
Онлайн-расчет площади кровли вальмовой крыши – еще один важный этап ее проектирования.
Он позволяет определить необходимый расход материала покрытия, в качестве которого может выступать металлочерепица, профнастил, битумная черепица, ондулин и т.д.
Неправильное определение площади может привести к закупке избыточного или недостаточного количества материала. В первом случае придется иметь дело с необоснованным перерасходом. Если закупить недостаточный объем материала, его придется дополнительно докупать, что замедляет сроки строительных работ. Кроме этого, варианты покрытия из разных партий могут иметь отличия по цвету, что отрицательно скажется на внешнем виде здания.
Избежать таких негативных последствий поможет наш онлайн-калькулятор. На основании введенных исходных данных он выдаст точный результат в квадратных метрах, который можно использовать для планирования закупок.
Расчет вальмовой крыши
Фундаменты
Стеновые материалы
Кровля
Перед выбором кровельного материала, обязательно проконсультируйтесь со специалистами, подходит ли данный материал для ваших условий.
Кровельный материал
Керамическая черепицаЦементно-песчаная черепицаБитумная черепицаМеталлочерепицаАсбестоцементные плиты (шифер)Стальная фальцевая кровляБитумный шиферНе учитывать
Ширина основания крыши без учета свеса.
Единицы измерения — сантиметры.
Ширина основания
A1
см
Длина основания крыши без учета свеса.
Единицы измерения — сантиметры.
Длина основания D
см
Ширина заложения вальмового ската без учета свеса.
Единицы измерения — сантиметры.
Ширина заложения
A2
см
Высота подъема от точки заложения до конька.
Единицы измерения — сантиметры.
Высота подъема B
см
Предотвращает попадание осадков на стены строения.
Единицы измерения — сантиметры.
Длина свеса C
см
RedX Roof — Калькулятор стропил в App Store
С помощью приложения RedX Roof вы сэкономите бесчисленное количество часов работы при первом использовании.
Это приложение было разработано, чтобы быстро и легко проводить измерения на работе.
Функции — Калькулятор стропил, Конструктор вальмовых стропил, Конструктор долины, Фанерные углы, Вальмовая крыша, Эркерная крыша, Конструктор ферм, Башенная крыша, Конструктор слуховых окон, Вальмовые стропила фермы
Конструктор общих стропил
легко, просто введите
— Уклон или подъем крыши
— Длина прогона
— Длина свеса
Затем приложение автоматически создаст масштабное представление того, как будет выглядеть стропила, вместе со всеми измерениями.
Измерения, генерируемые приложением.
— Общая длина стропил
— Высота от верха стены
— Высота от верха лицевой панели
— Длина хвоста стропила
— Размеры птичьего рта
верхней части вашей стены, и вы также можете отредактировать глубину стропил.
HIP RAFTER BUILDER
Быстро и просто
Просто введите уклон крыши и прогон (нижняя длина обычного стропила), и приложение создаст изображение того, как будет выглядеть вальмовое стропило, со всеми размерами.
Измерения, генерируемые приложением.
— Длина вальмового стропила
— Углы подкоса вальмы
— Каждая длина нарожника
— Углы скоса нарожника
— Все остальные углы
Вместе с каждой деталью для каждого стропила, такой как глубина рта, длина хвоста и другие. Это также поддерживает различные уклоны крыши.
Таким образом, вы экономите время и заранее вырезаете каждую деталь для угловых вальмовых стропил.
УГОЛКИ ИЗ ФАНЕРЫ
Углы из фанеры очень просты в использовании. Вы просто вводите свой первый скат крыши (пример 6/12), а затем второй скат крыши.
Затем приложение сгенерирует масштабное изображение куска фанеры с правильным углом, а также размеры сверху, снизу и по бокам.
Экономия времени
Больше не нужно вынимать измерительную ленту, фиксировать линии и т. д. Вы только что сэкономили несколько минут работы и, самое главное, угол наклона фанеры будет идеальным.
Редактировать измерения
Вы также можете изменить любые размеры фанеры, например, если вы отредактируете нижний размер, приложение мгновенно обновит все остальные размеры.
VALLEY BUILDER
Это одна из наших самых мощных функций, которую мы используем чаще всего.
Как это работает
— Введите первый и второй уклон крыши
— Расстояние между стропилами (пример 16″ по центру)
— Высота первой фермы (подробные пояснения в приложении).
С этими 4 введенными значениями приложение сгенерирует.
1- Второй пример того, как будет выглядеть Долина.
2- Получает длину гребня с точными углами.
3- Получает длину доски шпалы (красного цвета) с обоими углами.
4 – Список всех длин стропил (синего цвета) с углами и скосами.
5- Получает углы скоса пилы, если вы хотите скосить шпалу.
Точно так же у вас есть каждое измерение в секундах с точными углами. Все, что вам нужно, чтобы построить свою долину.
Экономия времени
Таким образом, если вы хотите, вы можете предварительно разрезать все свои детали.
КОНСТРУКТОР КОНСТРУКТОРА КОНСТРУКЦИИ КОНСТРУКТОРА
Простота использования
Просто введите общую длину фермы, шаг крыши и расстояние между стойками.
Затем приложение создаст масштабный вид фермы со всеми измерениями.
Каждые пару недель мы добавляем новые функции, просмотрите наши новые функции в приложении.
Условия использования
https://www.redxroof.com/terms-of-use
——-
Для некоторых премиум-функций доступна покупка в приложении.
Если вы решите приобрести ежемесячную или годовую подписку Roof App Premium, оплата будет снята с вашей учетной записи iTunes, а с вашей учетной записи будет взиматься плата за продление в течение 24 часов до конец текущего периода. Автообновление можно отключить в любой момент, зайдя в настройки в App Store после покупки. Текущая стоимость подписки Roof App Pro начинается с 3,99 долларов США в месяц. Пакеты на 12 месяцев доступны по цене $23,9.9 долларов США в год, цены указаны в долларах США, цены могут отличаться в странах, отличных от долларов США, и могут быть изменены без предварительного уведомления. Отмена текущей подписки не допускается в течение активного периода подписки.
Фактор вальмы и ендовы • Таблица уклона стропил вальмы и ендовы
Автор: Roof Online Staff • Обновлено 1 апреля 2023 г.
Примечание . бедро и таблица коэффициентов ендовы применяется к обычным вальмам и ендовам , где секции крыши имеют одинаковый уклон и встречаются, образуя угол 90 градусов, а вальма или ендова образуют угол 45 градусов с карнизом. Информация на этой странице не относится, например, к вальмовым стропилам восьмиугольной крыши.
Что такое фактор бедра и долины? Фактор вальмового и ендовного стропила представляет собой число, которое умножается на прогон или пройденное расстояние по горизонтали обычного стропила для определения длины вальмового или ендовного стропила.
Повторяю, горизонтальное расстояние 90 119 покрывает 90 120 , а не длину 90 119 90 120 обычного стропила.
Для точности при определении длины прогона следует учитывать толщину коньковой доски и любой свес карниза.
Фактор вальмы и ендовы варьируется в зависимости от уклона крыши, как показано в таблице ниже.
Формула коэффициента впадины и впадиныДля уклона крыши, выраженного как « X-in-12 » (подъем в набеге), коэффициент впадины и впадины определяется путем нахождения квадратного корня из (( подъем/спуск)² + 2) для уклона прилегающих секций крыши.
Подъем разделить на пробег (пробег равен 12 ). Возведите результат в квадрат. Сложите 2. Найдите квадратный корень из результата.
Бедра крыши!Долина крыши! Шаг вальмового и ендовильного стропила отличается от уклона крыши Кстати, шаг (собственно «наклон») вальмового или ендовильного стропила не будет таким же, как шаг соседних секций крыши.
Уклон вальмового или ендовильного стропила будет меньше, чем уклон соседних секций крыши.
Это связано с тем, что вальмовое или ендовильное стропило должно подниматься на одинаковую общую высоту от высоты карниза до высоты конька, но на большее расстояние.
Там, где обычные стропила (обычные стропила) возвышаются на определенное расстояние более чем на 12 дюймов, вальмовое или ендовильное стропило будет подниматься на такое же расстояние более чем на 16,97 дюймов .
В то время как уклон обычных стропил выражается как «X-in-12», уклон вальмового и ендовильного стропила на той же крыше будет « X-in-16,97 ».
Таким образом, если две секции крыши пересекаются, образуя угол 90° (обычное вальмовое или ендовильное), и каждая секция крыши имеет, например, уклон 6 из 12, вальмовое или ендовильное стропило на этом пересечении будет иметь наклон 6 дюймов 16,97.
Выражая то же самое в градусах: секции крыши в приведенном выше примере имеют уклон 26,57 °, а вальмовое или ендовильное стропило будет иметь уклон 19,47 °.
Помните, что срез пятки, срез седла и срез головки вальмового стропила и ендовы будут иметь углы, отражающие эту разницу в уклоне. Не вырезайте их по шаблону, который вы использовали для обычных стропил.
Полезные инструменты для измерения уклона крыши
Если вы хотите проверить уклон ваших стропил с удивительной степенью точности и вам нравятся новые классные инструменты, вам следует проверить этот цифровой уровень.
Возможно, это слишком дорого для того, что вам нужно. Этим пользуются профессионалы. Он сообщит вам уклон стропила в градусах, подъеме/пробеге или процентах и автоматически преобразует одно в другое.
В качестве (намного) более дешевой альтернативы мы рекомендуем этот искатель уклона . Это очень недорого и очень точно.
Еще одно: если вы используете эту таблицу, вам следует подумать о том, чтобы приобрести себе строительный калькулятор. Это очень хорошо.
Таблица: Факторы Бедра и Долины| Таблица Факторов Бедра и Долины | Уклон крыши (подъем в движении) | Уклон крыши (в градусах) | Вальма или ендова Уклон стропила (Подъем в прогоне) | Вальма или ендова Уклон стропила (в градусах) | Коэффициент вальмы и ендовы |
|---|---|---|---|---|
| 1- дюйм-12 | 4,76° | 1 из 16,97 | 3,37° | 1,4167 |
| 1,5 дюйма 12 | 7,13° | 1,5 дюйма 16,97 | 9 0195 5,05°1,4197 | |
| 2-в-12 | 9,46° | 2 дюйма 16,97 | 6,72° | 1,4240 |
| 2,5 дюйма 12 | 11,77° | 2,5 дюйма 16,9 7 | 8,38° | 1,4295 |
| 3-в-12 | 14,04° | 3 дюйма 16,97 | 10,03° | 1,4362 |
| 3,5 дюйма-12 | 16,26° | 3,5 дюйма-16,97 | 11,65° | 90 195 1,4440|
| 4 дюйма 12 | 18,43° | 4 дюйма 16,97 | 13,26° | 1,4529 |
| 4,5 дюйма 12 | 20,56° | 4,5 дюйма 16,97 | 9 0195 14,85°1,4631 | |
| 5-дюймовый-12 | 22,62° | 5 -in-16,97 | 16,42° | 1,4743 |
| 5,5 дюйма-12 | 24,62° | 5,5 дюйма-16,97 | 17,96° | 1,4866 | 90 191
| 6 дюймов 12 | 26,57° | 6 дюймов 16,97 | 19,47 ° | 1,5 |
| 6,5 дюйма-12 | 28,44° | 6,5 дюйма-16,97 | 20,96° | 901 95 1,5144|
| 7 дюймов 12 | 30,26° | 7 дюймов 16,97 | 22,42° | 1,5298 |
| 7,5 дюйма 12 | 32,01° | 7,5 дюйма 16,97 | 23,84° | 1,5462 |
| 8- 12 дюймов | 33,69° | 8 дюймов-16,97 | 25,24° | 1,5635 |
| 8,5 дюйма-12 | 35,31° | 8,5 дюйма-16,97 | 26,61° | 1,5817 |
| 9 дюймов 12 | 36,87° | 9 дюймов 16,97 | 27,94° | 1,6008 |
| 9,5 дюйма-12 | 38,37° | 9,5 дюйма-16,97 | 29,24° | 1,6207 |
| 10 дюймов-12 | 39,81° | 10 дюймов-16,97 | 30,51° | 1,6415 |
| 10,5 12 дюймов | 41,19° | 10,5 дюймов 16,97 | 31,75° | 1,6630 |
| 11 дюймов 12 90 197 | 42,51° | 11 дюймов-16,97 | 32,95° | 1,6853 |
| 11,5 дюйма 12 | 43,78° | 11,5 дюйма-16,97 | 34,12° | 1,7083 |
| 12 дюймов-12 | 45° | 12 дюймов 16,97 | 35,27° | 1,7321 |
| 12,5 дюймов 12 | 46,17° | 12,5 дюйма-16,97 | 36,38° | 1,7564 |
| 13 дюймов-12 | 9 0195 47,29°13 дюймов-16,97 | 37,45° | 1,7815 | |
| 13,5 -in12 | 48,37° | 13,5-дюйма-16,97 | 38,50° | 1,8071 |
| 14 дюймов 12 | 49,4° | 14 дюймов 16,97 | 90 195 39,52°1,8333 | |
| 14,5 дюйма-12 | 50,39° | 14,5 дюйма 16,97 | 40,51° | 1,8601 |
| 15 дюймов 12 | 51,34° | 15 дюймов 16 0,97 | 41,47° | 1,8874 |
| 15,5 дюйма-12 | 52,25° | 15,5 дюйма-16,97 | 42,41° | 1,9153 |
| 16 дюймов-12 | 53,13° | 16 дюймов-16,97 | 43,3 1° | 1,9437 |
| 16,5 дюйма-12 | 53,97° | 16,5- 16,97 дюйма | 44,20° | 1,9725 |
| 17-дюймовый-12 | 54,78° | 17-дюймовый-16,97 90 197 | 45,05° | 2,0017 |
| 17,5 дюйма-12 | 55,56° | 17,5 дюйма-16,97 | 45,88° | 2. |
| 18 дюймов 12 | 56,31° | 18 дюймов 16,97 | 46,69° | 9019 5 2,0616|
| 18,5 дюйма-12 | 57,03° | 18,5 дюйма-16,97 | 47,47° | 2,0921 |
| 19 дюймов 12 | 57,72° | 19 дюймов 16,97 | 901 95 48,23°2,1230 | |
| 19,5 дюйма-12 | 58,39° | 19,5 -in-16,97 | 48,97° | 2,1542 |
| 20 дюймов-12 | 59,04° | 20 дюймов-16,97 | 49,69° | 2,1858 |
| 20,5 дюйма-12 | 59,66° | 20,5 дюйма-16,97 | 50,38° | 2,2177 |
| 21-дюйм-12 | 60,26° | 21-дюйм-16,97 | 51. 06° | 2,25 |
| 21,5 дюйма-12 | 60,83° | 21,5- дюйм-16,97 | 51,72° | 2,2826 |
| 22 дюйма 12 | 61,39° | 22 дюйма 16,97 | 52,35° | 2,3154 | 22,5 дюйма 12 | 61,93° | 22,5 дюйма 16,97 | 52,98 ° | 2,3485 |
| 23 дюйма 12 | 62,45° | 23 дюйма 16,97 | 53,58° | 90 195 2,3819|
| 23,5 дюйма-12 | 62,95° | 23,5 дюйма- 16,97 | 54,17° | 2,4156 |
| 24 дюйма 12 | 63,43° | 24 дюйма 16,97 | 54,74° | 2,4495 |
| 63,90° | 24,5 дюйма-16,97 | 55,29° | 2. Калькулятор стропильной системы вальмовой крыши: онлайн калькулятор с чертежами стропил Scroll to top
| |
