Калькулятор расчета количества винтовых свай для фундамента

Тип строения ДомТяжелая баняЛегкая баняХозблокБытовкаМорской контейнерСарайВеранда, пристройкаНастил, крыльцо, террасаЗабор Длина забора, м Тип сваи 57/300057/350057/1500 — 60×60/1500 (комбинированная)57/1500 — 60×60/2000 (комбинированная)57/1500 — 60×60/2500 (комбинированная) 76/300076/350076/1500 — 80×80/1500 (комбинированная)76/1500 — 80×80/2000 (комбинированная)76/1500 — 80×80/2500 (комбинированная) Заглушки Каркас забора Забор  ПрофлистЕвроштакетникЗаборные секции X-Fence Расстояние от КАД, км

Чтобы оформить заказ, введите Ваш телефон. Наши специалисты свяжутся с Вами в ближайшее время!

Телефон Комментарии

Тип строения домтяжелая банялегкая баняхозблокбытовкаморской контейнерсарайверанда, пристройканастил, крыльцо, террасазабор

Размер строения, м

Длина сваи, м 1.52.02.5 (стандарт)3.03.5 Обвязка Профиль 20×40 периметрПрофиль 20×40 полная клеткаУголок 35 периметр (укосинами, фермный тип)Уголок 35 полная клетка (укосинами, фермный тип)Уголок 50 периметр (укосинами, фермный тип)Уголок 50 полная клетка (укосинами, фермный тип)Швеллер 140Швеллер 16 Расстояние от КАД, км

Чтобы оформить заказ, введите телефон или почту. Наши специалисты свяжутся с Вами в самом скором времени!

Телефон Комментарии

Винтовые сваи позволяют быстро и надежно возвести фундамент для малоэтажных зданий. Они обладают высоким уровнем прочности, способны выдерживать значительные нагрузки и сопротивляться пучинистости грунта. В зависимости от геологических особенностей конкретного места, подбирается тип и длина свай. Также на это влияют основные параметры будущего здания, такие как общая масса и габариты сторон.

Чаще всего в малоэтажном строительстве используются винтовые сваи. С ними гораздо проще обращаться, чем с забивными. Иногда их можно монтировать даже без применения спецтехники. Вдобавок, стоимость таких свай бывает ниже, их можно легко модифицировать посредством наращивания.

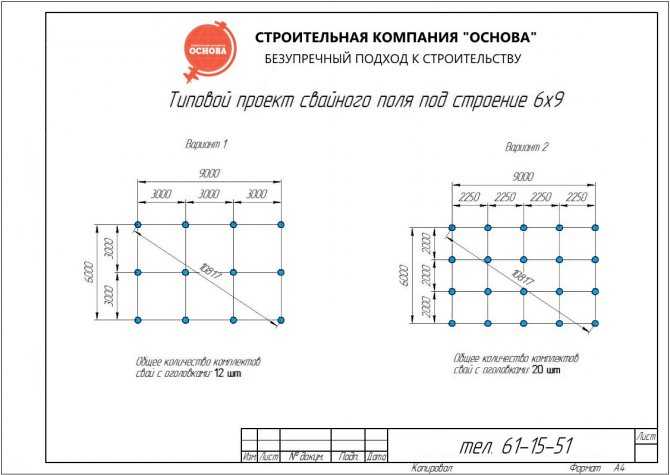

Как рассчитать необходимое количество свай

На данной странице размещен специальный онлайн-калькулятор винтовых свай, позволяющий узнать примерную стоимость работ по монтажу фундамента, включая расходы на сами материалы. Чтобы получить результат, необходимо указать следующие параметры:

  • Тип будущего строения. Для домов, коттеджей, бань и хозпостроек требуется разное количество свай.
  • Габариты здания. Позволяют определить, насколько велика его общая площадь и соответствующая нагрузка.
  • Требуемая длина используемых свай. От нее напрямую зависит, какую максимальную нагрузку смогут выдержать опорные элементы.
  • Тип применяемой обвязки. Может повлиять на итоговую стоимость проекта.

Как работает калькулятор винтовых свай

В основе онлайн-программы лежит набор формул, на основании которых производятся все расчеты. Они учитывают параметры, указанные пользователем, чтобы рассчитать оптимальное количество свай, которого будет достаточно для создаваемой зданием нагрузки, но при этом в перечне не будет лишних элементов.

Стоит помнить, что это лишь предварительный расчет винтовых свай (калькулятор). Более точные данные смогут предоставить специалисты только после ознакомления с проектом здания.

Рассчитать цену свайно-винтового фундамента онлайн

Главная

Калькулятор расчета винтовых свай для фундамента разных строений

Выберите постройку для которой нужен фундамент.

Дом

Дом

Баня

Хозблок, сарай

Беседка

Терраcа

Теплица

Навес

Веранда

Мост

Причал

Гараж

Пристройка

Примечание

Воздействие на фундамент сооружения разных типов нагрузок (под ответственными узлами, под несущими и ненесущими стенами, под лагами пола) часто требует использования обвязки швеллером, уголком и профильной трубой. Это обеспечивает равномерное распределение запаса прочности и увеличения срока службы фундамента.

Для уточнения конфигурации сваи и лопасти, обеспечивающий установку свай с минимальными нарушениями структуры грунта, а также для подтверждения мощности слоя плотного грунта, необходимо выполнить геолого-литологические исследования.

В связи с необходимостью обеспечения срока службы сооружения в соответствии с требованиями ГОСТ 27751-2014 использование определенных винтовых свай рекомендуется только после уточнения степени коррозионной активности грунтов (КАГ).

БЕСПЛАТНО СДЕЛАЕМ РАССЧЕТ ВАШЕГО ПРОЕКТА ЗА 15 МИНУТ

* Ваши персональные данные в безопасности в соответствии с Ф3 №152 О защите персональных данных”

Надежность строительных работ определяет качество выполнения подготовительных этапов, в числе которых разработка технической документации. Важно правильно рассчитать количество материалов, нагрузку, другие характеристики будущей конструкции. Высокая вероятность ошибок требует привлекать для работы квалифицированных специалистов, которых на первых этапах можно заменить, используя специальные программы.

Мы предлагаем интуитивно понятный онлайн-сервис для предварительного подсчета цены фундамента на сваях. Утилита позволяет определить размеры винтовой конструкции, количества опор, выбрать уровень защиты, другие параметры. При этом не нужно тратить время на ожидание. Встроенная программа мгновенно выдает ориентировочные расценки с учетом конкретных данных.

Как провести расчет фундамента из свай на калькуляторе?

Наш калькулятор позволяет сделать расчет свайного фундамента, следуя простым подсказкам. Графическое меню максимально облегчает процесс. Для точного подсчета достаточно знать основные характеристики будущей постройки, что позволит подобрать ростверк, число и вид свай с учетом требуемой нагрузки. Рассмотрим каждый этап подробно:

  • Тип постройки. Вид конструкции, для которой необходимо свайное основание.
  • Материал. Определяет необходимую несущую способность винтового фундамента, количество свай в зависимости от массы стен, перегородок.
  • Размер постройки. Нужно выбрать длину сторон, обозначенную в метрах, для определения числа свай.
  • С монтажом или без. У нас можно заказать фундамент на сваях под ключ или только материалы для самостоятельного монтажа.
  • Защитное покрытие свай. На выбор доступно несколько вариантов защиты стали, позволяющих оптимизировать стоимость или максимально продлить срок службы.
  • Получить проект. После выбора параметров нужно отправить заказ, кликнув иконку «Получить проект» под желаемым вариантом винтовых свай.

Простой калькулятор позволяет определить предварительную стоимость, используя основные параметры. Точные данные предоставляют специалисты после обработки заявок. В результате цена проекта может измениться в большую или меньшую сторону.

Что нужно менеджеру для точного расчета?

Для определения стоимости фундамента на сваях нужно использовать дополнительную информацию о конкретном здании (несущей конструкции) и участке:

  • Число углов задает форму основания.
    Технология позволяет возводить не только прямоугольные конструкции.
  • Количество этажей и перегородок корректирует требования к нагрузке или несущей способности фундамента.
  • Тип почвы позволяет определить степень заглубления, чтобы исключить деформацию опор при промерзании грунта.
  • Рельеф. При большом перепаде высот или строительстве на уклоне, нужно снимать грунт или поднимать нижнюю сторону за счет удлинения опор.
  • Высота над землей. При высоте от 60 см обязательно обустраивается ростверк из горизонтальных стальных или деревянных балок.

Все эти данные позволят сформировать конкретные требования к материалам и характеристикам будущего свайного фундамента. В результате будет предложено несколько вариантов с учетом требуемой нагрузки, бюджета, особенностей климата, других факторов.

При возникновении вопросов или сложностей с расчетами параметров ростверка, свяжитесь с менеджером. Опытный специалист поможет выбрать свайно-винтовой фундамент для конкретного здания.

Производим монтаж свайно-винтового фундамента и реализуем винтовые сваи в Баган, Барабинск, Болотное, Венгерово, Довольное, Здвинск, Искитим, Куйбышев, Карасук, Каргат, Колывань, Коченёво, Кочки, Краснозёрка, Купино, Кыштовка, Маслянино, Мошково, Обь‎, Ордынск, Северного района, Сузун, Татарск, Тогучин, Убинка, Усть-Тарскс, Чаны, Черепаново, Черепаново, Чистоозёрка, Чулым, Чик.

3 метода определения мощности спиральной сваи (и почему вам следует использовать 2)

Несущая способность винтовых свай и анкеров может быть определена тремя способами — несущей способностью в грунте, корреляцией крутящего момента или испытанием под нагрузкой/прямым измерением.

Несущая способность винтовых свай определяется тремя способами. Используемые методы определяются доступной информацией. Грузоподъемность винтовой сваи должна быть равна или превышать расчетную нагрузку, которую свая должна выдерживать.



МЕТОД 1: НЕСУЩАЯ СПОСОБНОСТЬ В ГРУНТЕ

Это теоретический метод, для которого в качестве входных данных требуются данные о прочности грунта.

Необходимая информация о несущей способности получена из отчетов о грунтах и ​​журналов бурения грунта. В отчете о почвах содержится такая информация, как классификация почв, профиль почвы, грунтовые воды, удельный вес и любые примечательные результаты, которые наблюдал бурильщик. Почвы обычно классифицируются как мелкозернистые или зернистые. Мелкозернистые почвы представляют собой глины и илы. Зернистые почвы представлены песками и гравием. Данные о прочности грунтов обычно получают во время бурения в результате стандартного испытания на проникновение в соответствии с ASTM D-1586 или в результате лабораторных испытаний образцов, взятых из скважины.

Несущая способность грунта определяется с использованием хорошо зарекомендовавших себя инженерных принципов и методов проектирования. Эти методы были включены в программное обеспечение HeliCAP® v3.0 для проектирования спиральной емкости. Разработанный инженерами Hubbell и CHANCE, HeliCAP рассчитывает теоретическую грузоподъемность и установочный крутящий момент винтовых анкеров и свай в грунте. Пользователь вводит данные о прочности грунта и конфигурации винтовых анкеров/свай, а программное обеспечение быстро предоставляет информацию о грузоподъемности.



МЕТОД 2: КОРРЕЛЯЦИЯ КРУТЯЩЕГО МОМЕНТА

Второй метод – это корреляция крутящего момента. Это эмпирический метод, что означает, что он основан на наблюдениях и опыте. Крутящий момент связан с грузоподъемностью с помощью простого множителя и часто используется, когда информация о грунтах ограничена или отсутствует. Корреляция крутящего момента также известна как отношение крутящего момента к предельной удерживающей способности.

Этот метод был разработан на основе более чем 50-летнего опыта и наблюдений инженеров и клиентов компании CHANCE. Принцип заключается в том, что по мере того, как винтовая свая устанавливается (ввинчивается) во все более плотный/твердый грунт, сопротивление установке или крутящий момент будет увеличиваться. Аналогичным образом, чем выше крутящий момент при установке, тем больше осевая нагрузка установленной винтовой сваи.

Связь между установочным крутящим моментом и предельной грузоподъемностью выражается простой формулой: Q ult = K t x T

Коэффициент крутящего момента (Kt) используется в качестве множителя в зависимости от типа и размера ствола винтовой сваи. Коэффициент крутящего момента Kt обратно пропорционален размеру ствола, то есть чем больше ствол винтовой сваи, тем меньше коэффициент крутящего момента Kt. Винтовые сваи CHANCE типа SS или квадратного вала имеют самый большой коэффициент крутящего момента; это означает, что тип SS обеспечивает большую грузоподъемность при заданном крутящем моменте при установке.

МЕТОД 3: ИСПЫТАНИЕ НА НАГРУЗКУ / ПРЯМОЕ ИЗМЕРЕНИЕ

Третий метод – это прямое измерение несущей способности путем проведения полномасштабного испытания под нагрузкой на установленной винтовой свае. Нагрузочный тест — самый точный способ определения емкости, но и самый дорогой.

Стандартная реактивная рама установки для испытаний на сжимающую нагрузку состоит из центральной нагрузочной балки и двух распорных балок. Рама удерживается реактивными анкерами, расположенными по углам распорных балок, как показано на рисунке. Гидравлический домкрат, применяющий сжимающую нагрузку, расположен под нагрузочной балкой и опирается на испытуемую винтовую сваю.

Во время теста компрессионная нагрузка применяется постепенно и удерживается в течение определенных интервалов времени. Применяемая процедура испытаний в целом соответствует стандартному методу испытаний свай ASTM D1143 под действием статической осевой сжимающей нагрузки. Испытание под нагрузкой продолжается до тех пор, пока не будет достигнута предварительно определенная максимальная испытательная нагрузка, или свая не сможет выдерживать дальнейшее нагружение. Осадка или перемещение сваи измеряется и записывается при каждом приращении нагрузки. Затем результаты испытаний используются для определения несущей способности сваи.

Подробнее:

5 вопросов об испытаниях винтовых свай под нагрузкой [ответы]

Понимание и проведение испытаний винтовых свай под нагрузкой



ЗАЧЕМ ИСПОЛЬЗОВАТЬ ДВА МЕТОДА?

Название этой статьи говорит о том, что одного метода недостаточно, но часто непрактично или необходимо использовать все три для данного проекта. Для статистически надежной несущей способности Hubbell рекомендует использовать по крайней мере 2 из 3 методов при установке винтовых свай CHANCE. Например, корреляция крутящего момента (метод 2) часто используется для проверки несущей способности, полученной теоретически на основе данных о грунте с использованием метода 1. Когда данные о грунте ограничены или отсутствуют, можно использовать испытание под нагрузкой (метод 3) для проверки несущей способности, полученной эмпирически на основе данных о грунте. данные установочного крутящего момента (метод 2).

Можно ли просто использовать корреляцию крутящего момента (метод 2) для определения мощности? Это может произойти в проектах, где данные о грунте и нагрузочные испытания не предусмотрены в бюджете. В этом случае Хаббелл считает приемлемым использовать только корреляцию крутящего момента, но увеличить коэффициент безопасности (например, с 2,0 до 2,5), чтобы компенсировать неопределенность, которая может возникнуть при ограниченной информации.

Винтовые сваи: стоимость и разновидности

Домашняя страница

Каталог товаров


Винтовые сваи SVKS BAU F универсальны и практичны. Подходит для строительства большинства зданий

Винтовые сваи серии СВКС БАУ Т4 отлично подходят для монтажа столбов, дорожных знаков, уличных фонарей и других легких конструкций.

Накладки либо вставляются (серия Т), либо привариваются (серия F) к верхней части сваи, что позволяет крепить опорные элементы и опорные фермы к свае.

Винтовые сваи: универсальная технология устройства фундамента

Компания БАУ предлагает купить надежные и качественные винтовые сваи для фундаментов собственного производства.

Конструкция наших свай представляет собой стальную трубу, обсаженную на конус и сваренную многовитковой спиралью.

Преимущества наших свайных фундаментов:

  • возможность применения на строительной площадке с неоднородными и подвижными грунтами, а также на высотных отметках;
  • доступная цена — убедитесь сами на страницах нашего каталога;
  • широкий ассортимент — от недорогих винтовых свай для небольших построек до серий, выдерживающих повышенные нагрузки;
  • быстрая установка — от 5 минут;
  • высокая надежность и долговечность фундамента – срок службы более 100 лет;
  • возможность добавления дополнительных конструкций без изменения проекта;
  • можно устанавливать в любую погоду зимой и летом.

Область применения

Наличие таких внушительных параметров позволяет использовать металлические винтовые сваи для устройства различных фундаментов:

  • для домов, дач и бань любого типа, которые строятся из бруса или бревна;
  • для гаражей, различных хозяйственных построек, сборных конструкций, в том числе ангаров, контейнеров и других модульных зданий;
  • для промышленных зданий;
  • для небольших построек, таких как беседки, террасы, навесы и теплицы, а также отдельных конструкций и элементов зданий — лестниц, настилов или ограждений;
  • на опоры, предназначенные для установки освещения, сетей электротранспорта, рекламных щитов и кабельных эстакад;
  • на строительство пристроек без изменения существующего проекта.

Кроме того, характеристики винтовых свай позволяют эффективно использовать их для таких специфических работ, как усиление существующих фундаментов, укрепление откосов и строительство подпорных стен.

БАУ — фундамент

  • Расчет стоимости
  • Технические характеристики и гарантии

Стать дилером

Подробнее

Отличия обычного бетона от фундамента на винтовых сваях

На практике металлические винтовые сваи часто являются лучшей и наиболее выгодной альтернативой обычному бетонному фундаменту здания. Основные отличия и технические характеристики каждого из вариантов приведены в таблице.

Характеристики / Тип фундамента Винтовые сваи БАУ Бетонное основание
Подходящий тип почвы и рельеф местности для строительства Практически любые почвы, кроме заболоченных. Возможно использование на площадках с перепадом высот. Только устойчивые грунты, при недостаточной несущей нагрузке требуют большого расхода бетона на монолитную плиту. При перепадах высоты требуется предварительное выравнивание участка.
Необходимость и количество земляных работ Земляные работы не требуются или выполняются как минимум Требует выемки больших объемов грунта, на месте которого будут возводиться фундаментные конструкции
Подготовительная работа Не требуется Выполнение щебеночной или песчаной подушки
Расход основных и дополнительных материалов Кроме приобретения винтовых свай ничего не требуется. Помимо закупки бетона необходимо приобрести опалубку и арматуру
Привлечение строительной техники Применяются два варианта монтажа — вручную, когда техника вообще не задействуется, и с помощью специальных установок, мобильных и не оказывающих серьезного давления на грунт. Даже при небольших объемах работ необходимо использовать бетономешалки, а при серьезном строительстве использовать миксеры для доставки и бетононасосы для подачи бетона.
Условия работы В любую погоду, вне зависимости от температуры Только при плюсовой температуре и отсутствии осадков. При работе зимой требуется организация отопления, что приводит к заметному удорожанию
Условия работы Сжатые, состоят из одной операции погружения сваи в грунт Долгосрочные, так как состоят из нескольких трудоемких этапов, включающих земляные и подготовительные работы, установку опалубки, устройство армокаркаса, заливку бетона и последующий уход за ним
Продолжающееся строительство Возможно сразу после установки свай Допускается только после набора бетоном прочности, то есть не менее чем через 3-4 недели.

Какое бы строительство вы не планировали, качественные винтовые сваи BAU станут оптимальным решением, которое сократит временные и ресурсные затраты.

Типы свайных фундаментов БАУ

Наша компания предлагает несколько разновидностей винтовых свай собственного производства, предназначенных для эксплуатации в разных условиях. Вся продукция сопровождается необходимыми сертификатами и производится в полном соответствии с действующими стандартами, а также строительными нормами и правилами.

На данный момент в ассортимент БАУ входят два типа винтовых свай:

Сваи серии FM

Используется при строительстве складов, ангаров, различных павильонов и других подобных сооружений, которые возводятся по каркасной или модульной технологии. Также используется при строительстве деревянных зданий любого типа. Существует несколько модификаций, различающихся по длине (от 1,4 до 3,5 м) и диаметру трубы (76, 89 или 114 мм). Характерной чертой серии является фланцевое соединение, расположенное в верхней части сваи, что упрощает технологию дальнейшего монтажа каркаса здания и исключает дополнительные сварочные работы.

Исполнение размеры
длина мм диаметр, мм толщина мм масса, кг
ФМ24 76*(3,5)*1500 1500 76,2 3,5 13,2 заказ
ФМ24 76*(3,5)*2000 2000 76 3,5 16,4 заказ
FM24 76*(3,5)*2500 2500 76,2 3,5 19,6 заказ
ФМ24 76*(3,5)*3000 3000 76,2 3,5 22,8 заказ
ФМ24 76*(3,5)*3500 3500 76,2 3,5 26 заказ
ФМ24 76*(3,5)*4000 4000 76,2 3,5 29,2 заказ
FM24 89*(4)*2000 2000 89,2 4 18,9 заказ
FM24 89*(4)*2500 2500 89,2 4 23,08 заказ
FM24 89*(4)*3000 3000 89,2 4 27,2 заказ
FM24 89*(4)*3500 3500 89,2 4 31,4 заказ
FM24 89*(4)*4000 4000 89,2 4 35,5 заказ
FM24 114*(4)*2500 2500 114,2 4 30,3 заказ
FM24 114*(4)*3000 3000 114,2 4 35,7 заказ
FM24 114*(4)*3500 3500 114,2 4 41,1 заказ
FM24 114*(4)*4000 4000 114,2 4 46,5 заказ

Винтовые сваи серии T

Предназначен для устройства свайно-винтового фундамента строений небольшого размера, например, колонн, опор уличного освещения, различных рекламных конструкций, а также беседок, террас или веранд.

Исполнение размеры
длина мм диаметр, мм толщина мм масса, кг
Т4 114*(3)*1000 1000 114,2 3 8,25 заказ
Т4 325*(3,75)*3500 3500 325 3,5 98 заказ
Т4 76*(3)*550 550 76 3 2,3 заказ
Т4 76*(3)*700 700 76 3 2,9 заказ
Т4 76*(3)*1000 1000 76 3 4,13 заказ
Т4 76*(3)*1500 1500 76 3 6,2 заказ
Т4 76*(3)*2000 2000 76 3 8,27 заказ
Т4 89*(3)*1000 1000 89 3 7,9 заказ
Т4 89*(3)*1500 1500 89 3 11,85 заказ
Т4 89*(3)*2000 2000 89 3 15,8 заказ
Т4 114*(3)*1500 1500 114,2 3 12,38 заказ

Все перечисленные виды винтовых свай вы можете купить по цене производителя с нашего склада в Новосибирске или заказать у официальных дилеров, если вы находитесь в другом городе.

Универсальные оголовки винтовых свай


Для каждого проекта фундамента легко найти подходящее решение с помощью продукции «Бауфундамент», особенно с различными вариантами универсальных наконечников:

Исполнение размеры
длина мм Нога, мм форма масса, кг
УТ 105х60х150 150 60 U-образный профиль 1,3 заказ
УТ 55x60x150 150 60 U-образный профиль 1,2 заказ
ФМТ 145*60*150 150 60 плоский 1,15 заказ

Уточнить точную цену продукции, заказать проектирование и монтаж свайного поля вы можете у менеджеров компании по телефону: 8-800-550-75-20, а также заказать обратный звонок на сайте.
