Каркас балкона: Каркас балкона своими руками с чертежом

Каркас для балкона: сооружение своими руками

Многие владельцы квартир сегодня решаются провести остекление и утепление балкона. Проведение таких работ имеет свои нюансы. Прежде всего понадобится каркас. Им называют конструкцию, состоящую из различных элементов. Такая конструкция призвана создавать прочность объекта. Так что если вы решили провести утепление или остекление, не забудьте сделать хорошую основу. Можно создать каркас с помощью специалистов. А можно сделать его своими руками.

Содержание статьи

Материалы и инструменты

Встречается деревянный или металлический каркас. Монтаж может осуществляться двумя методами. В каждом случае стоит использовать определённый вариант. Если производится ремонт балкона в хрущёвке, то здесь могут быть некоторые сложности.

Так что решение такого вопроса лучше доверить специалистам. Металлический будет более предпочтительным, хотя стоить он будет дороже, чем деревянный.

Пример общей схемы каркаса для балкона с выносом

Для изготовления основы из металла вам понадобятся следующие инструменты:

• арматура;
• уголки;
• труба;
• аппарат для сварки.

Некоторые выбирают все же основу из дерева, потому как он дешевле. Но если брать во внимание прочность, то победит каркас из металла.

Если решено использовать деревянный каркас, то он должен быть обработан специальными антисептическими средствами для предотвращения гниения.

Подготовка к проведению работ

Для того чтобы проведённые работы были качественными, необходимо будет выполнить подготовку. В первую очередь нужно полностью очистить помещение от вещей и лишней грязи. Также стоит позаботиться о том, чтобы все необходимые материалы были в наличии.

Схема каркаса крыши балкона

Кроме того, стоит преградить зону, которая располагается под балконом. Так вы избежите риска травмировать прохожих. Для того чтобы сделать каркас, вам будут необходимы профильные трубы. Для начала создайте основу, к которой вы после будете крепить его.

Проследите, чтобы горизонтальные части сооружения имели один размер. Если конструкция получится выше 50 см, то можно будет прикрепить к нему ещё трубы. Трубы, которые будут выполнять роль ограждения, нужно будет сварить с каркасом в нижней части.

Лучше сначала скрепить ограждение и только потом приваривать его к секциям. После того как вы подготовите основу, можно будет приступать непосредственно к монтажу своими руками.

Пример чертежа балкона с выносом

Демонтаж старого каркаса

Если уже имеется остекление, сначала уберите основания со стёклами. Если вы не можете их снять, выньте стёкла по отдельности, дабы они не осыпались во время проведения дальнейшего монтажа. Бывает, что на окне множеств небольших стёкол.

Все они достаточно прочно заделаны при помощи замазки. Снять эту раму будет непросто. В этом случае стёкла необходимо будет всего лишь заклеить при помощи скотча. Тогда осколки не выпадут вниз.

Чертёж обустройства подвесного балкона в многоквартирном доме

Если балкон располагается на 3 этаже или выше, то во время сильного ветра демонтаж лучше не делать. Ведь материал кровли может повести себя по-разному. Если вы демонтируете старое ограждение из металла, то его нужно будет страховать верёвкой.

Монтаж каркаса балкона

Монтаж ограждения из металла

Если вы делаете монтаж без увеличения площади, важно, чтобы ограждение из металла получилось заподлицо с плитой бетона. У вас будет возможность её прикрыть наравне с балконом. Как правило, высота ограждения составляет сто сантиметров.

Сначала понадобится сварить П-образной формы подрамник. Стойки по вертикали будут монтироваться из уголков 40*40 мм. Для перекладины вы сможете пользоваться профилем 40*20 миллиметров. В нём лучше заранее проделать дырочки для монтажа каркаса из дерева. Сбоку привариваются наклонные профили.

Общая схема перекрытий для деревянного балкона

Сборка каркаса из дерева

Начинать монтаж стоит снизу.

Прежде всего закрывают плиту из бетона. Снаружи устанавливают доску толщиной 20 миллиметров. Изнутри ставится реечка той же толщины. Они скрепляются при помощи саморезов. Если нужно, доску можно прикрепить дюбелями к плите.

Наверху и посредине нашиваются рейки. Поверх ограждения устанавливаются брусья. Для крыши следует собирать отдельную конструкцию.

После того как монтаж закончен, далее может выполняться остекление, отделка, облицовка, утепление балкона. Сразу же можно будет выполнить остекление. Все эти работы можно будет провести своими руками.

Пример схемы пристройки балкона и лоджии

Для того чтобы провести утепление, можно использовать современные энергоэффективные материалы.

Остекление само по себе позволяет лучше сохранять тепло в прилегающей комнате. Но если будет выполнено и утепление, то на балконе вы сможете находиться даже зимой. Остекление придаст более эстетичный вид.

Монтаж каркаса крыши

Каркас крыши может быть из металла или из дерева. В этом случае каркас крыши из дерева более предпочтительный, потому как о лёгкий. Лаги из дерева для такого каркаса можно приобрести уже готовые. Высота планки спереди должна быть два метра.

Схема внешней обшивки балкона панелями ОСБ

Сначала необходимо будет сделать крыше опору. К стене по вертикали прикрепляют лаги в два метра. Между ними лаги прибиваются по горизонтали. С двух сторон прибиваются бруски на гвозди. На высоте брусков крепится доска. Она должна располагаться на едином уровне с брусками по кромке сверху. После этого по углам балкона стоит сделать вертикальные опоры. Они крепятся к накладкам перил с помощью уголков.

Опоры снизу обкладывают кирпичом и обмазывают цементным раствором. После с помощью уголков из металла крепится горизонтальная балка. После этого можно крепить балки наклонные. Важно, чтобы они находились одной стороной на балке опорной, а другой — на доске сверху двери. На уровне балки крепят брусок.

Процесс обшивки нужно начинать только после возведения каркаса обрешётки!

Он будет служить в качестве дополнительной опоры. В завершение конструкция покрывается морилкой и лаком. После того как вы сделали каркас крыши, может последовать её отделка, утепление, обшивка потолка. Все это вы сможете сделать своими руками. Отделка потолка может быть выполнена при помощи различных материалов.

Побелка или покраска — это наиболее простая отделка потолка, она не требует и больших финансовых затрат. Может быть выполнена и установка натяжного потолка. Такая обшивка потолка обойдётся дороже, зато будет привлекательно выглядеть. Лучше, чтобы отделка потолка выполнялась из влагостойких материалов. Такой отделке потолка не будет страшен ни дождь, ни тающий снег.

Схема устройства балок для деревянного балкона

Особенности сварки каркаса

Перед проведением сварки важно предупредить соседей о том, что вы начинаете сварочные работы. Лучше воспользоваться услугами специалиста. Но если вы все же решили выполнить сварку своими руками, то обратите внимание на то чтобы углы конструкции имели точный размер в 90 градусов.

Для этого вы можете воспользоваться угольником. Если вы монтируете своими руками несущую конструкцию лоджии, то такое условие не является обязательным. Но всё же с эстетической точки зрения те части, которые имеют правильную геометрию, смотрятся более привлекательно.

Как видно, выполнение установки каркаса своими руками не сложнее, чем облицовка или остекление. После создания каркаса может выполняться обшивка. Прекрасно смотрится балкон из профнастила. Такая обшивка обойдётся недорого, а выглядеть будет очень хорошо.

Облицовка балкона своими руками может проводиться и при помощи других материалов. Например, при помощи пластиковых панелей. Такими панелями может осуществляться и обшивка потолка. Можно сделать отделку потолка и обоями. Но это не практично.

Видео

Можете посмотреть видео о том, как происходит строительство балкона с выносом.

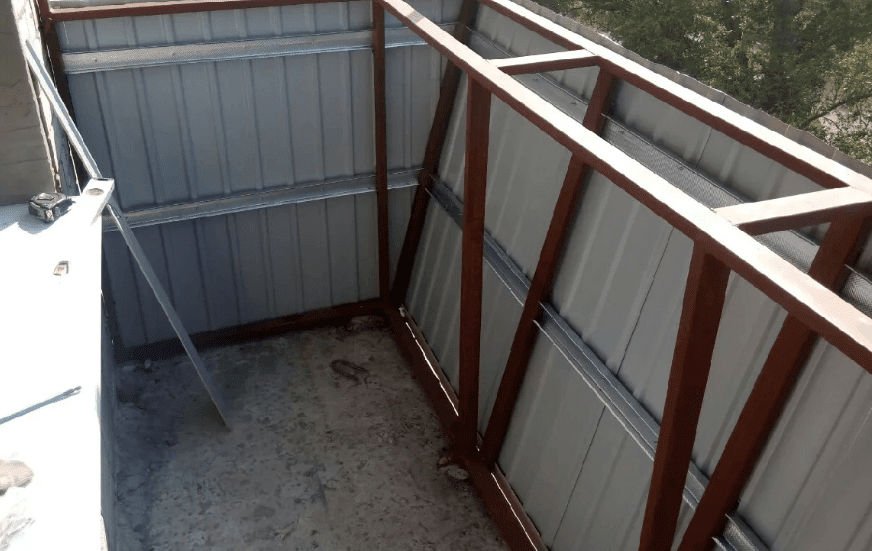

Каркас балкона из профильной трубы

Каркас балкона своими руками

Как обшить балкон своими руками, каркас под профнастил

Чтобы обшить балкон принято использовать сайдинг (ПВХ), вагонку ПВХ или профнастил. Причем для проведения наружных работ часто применяют металлический каркас. А деревянный подходит для утепления стен изнутри.

Многие мастера предпочитают профнастил. Этот вариант отделки поверхностей является наиболее рациональным.

Ведь материал производят из легкого, но прочного листового металла. Из-за своих положительных характеристик профнастилу удалось добиться хорошей устойчивости к внешнему воздействию.

При использовании профилированных листов монтажные работы выполняются быстро и легко. Но чтобы этого добиться, важно правильно установить металлический каркас. Для его создания применяют профильные трубы.

Конструкция бывает двух видов:

• Прямой каркас. Его располагают параллельно к стенам дома. После этого проводят утепление конструкции минеральной ватой. Затем необходимо провести обшивание конструкции профлистом.
• Косой каркас. Для его изготовления используются специальные косые выносы, которые идут в нескольких направлениях. Одни расположены по бокам помещения, другие – впереди. Такая конструкция позволяет значительно расширить балкон.

Правильно установленный каркас обеспечит быстрое и качественное проведение монтажных работ по обшивке и утеплению балкона.

Увеличение помещения с каркасом на балконе из профильных труб

Как сделать размер балконного помещения больше? Не многие знают, что благодаря применению специальных конструкций увеличить балкон вполне возможно своими силами.

Чтобы обеспечить качественный результат важно последовательно выполнять монтажные работы:

1. Подготовка. Нужно полностью освободить помещение, и заранее позаботиться о наличии необходимых материалов. Кроме этого следует преградить зону, расположенную под балконом, во избежание травмирования прохожих.
2. Сварочные работы. Чтобы сделать каркас помещения понадобятся специальные профильные трубы. Сначала нужно позаботиться об основе, к которой впоследствии будет крепиться каркас. Для этого наваривают основание по балконному периметру и следят, чтобы горизонтальные части конструкции были одного размера. Если каркас будет выше 50 см, нужно добавить к нему дополнительные трубы. Профильные трубы, которые будут ограждением, следует сварить с нижней частью каркаса. Опытные мастера рекомендуют предварительно собрать ограждение, и только после этого приваривать его секциями. После завершения работ с нижней частью, можно приступать к установлению верхней части конструкции, которая по своим размерам должна соответствовать нижней.
3. Отделочные работы. Этот этап считается самым трудоемким. Сначала необходимо прикрепить к углам каркаса специальные деревянные стойки. После этого на балкон (по всему периметру помещения) крепятся такие же материалы. Затем следует зафиксировать внизу и вверху продольные лаги. Эти монтажные работы позволяют сделать конструкцию более прочной и устойчивой.

Чтобы добиться хорошего результата, нужно позаботиться о тщательном выполнением всех этапов монтажных работ по увеличению помещения. Причем стоит обратить особое внимание на создание каркаса. Ведь от этой конструкции зависит прочность балкона. А для обшивки помещения рекомендуется выбирать качественные материалы, которые отличаются высокой износостойкостью и будут служить многие годы.

Изготовление каркаса для крыши балкона и системы остекления

Когда балкон находится на верхнем этаже дома, хозяевам приходится делать крышу к балкону самостоятельно. Специальные навесы позволяют защититься от дождя и солнца. Самым популярным вариантом для отделочных работ конструкции является металлический профнастил.

Чтобы изготовить основу крыши профессионалы рекомендуют использовать профили (50-60 мм).

Их в виде 2 треугольников устанавливают с обеих сторон рамы. Лучше использовать аллюмоцинковый материал для покрытия. Также важно следить, чтобы лист выступал на 5 см по бокам.

Подготовка помещения к остеклению

До проведения работ по остеклению балкона, нужно позаботиться об изготовлении каркаса. Но прежде чем приступать к его установке, следует определиться с выбором материала для конструкции. Для подобных работ подходят деревянные или металлические материалы. Опытные мастера предпочитают металлические каркасы. Такой выбор легко объяснить их высокой надежностью и долговечностью.

Чтобы провести сварочные работы можно приобрести специальные инверторные аппараты. Нет какого-то определенного порядка для приваривания частей конструкции, потому что весь монтаж зависит от особенностей балконного ограждения.

Но что делать, если ограждение заметно выступает за бетонную плиту?

Необходимо выровнять вертикальное ограждение по одному уровню с поверхностью плиты и найти металлические полоски (закладные балкона) в основании помещения.

В случаях, когда за ограждение балкона выступает плита, нужно удалить старую конструкцию и освободить доступ к закладным. После их дополнительного укрепления важно позаботиться, чтобы плита не выступала, а затем установить новый каркас. До приваривания горизонтали следует обрезать лишние вертикальные выступающие части.

Монтаж коробки каркаса под окном

Каркас для балкона

Здесь сначала следует задать вопрос – нам нужен теплый балкон с подоконником либо чуть холоднее, но без него? Дело в том, что под стеклом самая холодная зона, и если у нас рама со стеклом не только спереди, но и по бокам балкона – то лучше всего сделать более теплый вариант.

Дело в том, что дополнительная прослойка воздуха после шара утеплителя отлично компенсирует недостаток тепла из-за больших окон. Многие допускают ошибку, закрепляя подоконник без опоры снизу, и без утолщения обшивки – такая конструкция долго не продержится.

Следует отметить, что длина его должна быть не менее 5см, чтобы была достаточная прослойка воздуха. И соответственно, чем длиннее он – тем меньше пространства на балконе.

Наилучшая техника – испанская, прочнее – в 2, и быстрее – в 4 раза от стандартных приемов. Сначала к подоконнику снизу крепится планка по всей длине, саморезами 50 мм, с зазором 8мм от начала (это толщина плиты для обшивки, если более 8 мм – соответственно необходимо увеличить этот размер), чтобы покрытие плотно держалось и не болталось при нажатии на него.

Установка каркаса под остекление

После чего отмеряем от низа рамы 2см – это толщина подоконника, затем прибавляем 3мм, и закручиваем несколько саморезов на всю длину, на них будет предварительно держаться наш элемент. Можно его прочнее зафиксировать — прикрутить у основания саморезы по диагонали к раме.

Затем по отвесу от рейки, на подоконнике, снизу делаются метки для нижней планки, она закрепляется также через 40-50см саморезами. Берем заранее отмеренные вертикальные рейки, прикручиваем их с внутренней стороны к нижней горизонтальной рейке на расстоянии 40-50 см друг от друга. Элемент выравниваем так, чтобы он стоял ровно под углом 90 градусов, после чего фиксируем планки: верхнюю, и прикрученные к нижней, между собой.

Теперь нам осталось прикрутить среднюю планку поверх вертикальных, для жесткости крепления профиля. Когда каркас окончательно собран – следует прочно зафиксировать подоконник, прикрутив его у основания к раме саморезами под углом 45 градусов.

Фиксация опоры каркаса на полу

Каркас своими руками

Производится после:

• Крепления всех предыдущих поверхностей.
• Уборки лишних предметов ненужных для монтажа.

Является финишной работой после закрепления обшивки, чтоб скрыть снизу все недочеты и маленькие неровности.

Ложится брус, сечением 50 на 50мм, на расстоянии 500мм друг от друга, неважно, в каком направлении. Чтоб построить каркас подбирается наиболее экономичный вариант с минимумом отходных элементов. Пространство между брусом можно заполнить теплоизолятором, после чего ложится фанера и основной материал.

Обшивка балкона профлистом

Фиксируются лаги анкерами, поскольку снизу основание бетонное и теплоизолятор под брус не ложится. Следует сверлом на диаметр больше просверлить отверстие для анкеров, на глубину головок, чтоб при установке пола шляпки не мешали, а полностью скрылись в брусе.

Самое важное, когда строим каркас своими руками, – это техника безопасности: не стоит бросать на балконе отрезки реек, саморезы, инструмент под ноги. Нужно слаживать инструмент и прочие элементы в определенно предназначенное место. Не стоит спешить при выполнении работ, это чревато промахом в размерах и в худшем случае — травмой.

Источник: http://DekorMyHome.ru/remont-i-oformlenie/poetapnoe-vozvedenie-karkasa-dlia-obshivki-balkona.html

Многие владельцы квартир сегодня решаются провести остекление и утепление балкона. Проведение таких работ имеет свои нюансы. Прежде всего понадобится каркас. Им называют конструкцию, состоящую из различных элементов. Такая конструкция призвана создавать прочность объекта. Так что если вы решили провести утепление или остекление, не забудьте сделать хорошую основу. Можно создать каркас с помощью специалистов. А можно сделать его своими руками.

Монтаж каркаса балкона

Монтаж ограждения из металла

Если вы делаете монтаж без увеличения площади, важно, чтобы ограждение из металла получилось заподлицо с плитой бетона. У вас будет возможность её прикрыть наравне с балконом. Как правило, высота ограждения составляет сто сантиметров.

Сначала понадобится сварить П-образной формы подрамник. Стойки по вертикали будут монтироваться из уголков 40*40 мм. Для перекладины вы сможете пользоваться профилем 40*20 миллиметров. В нём лучше заранее проделать дырочки для монтажа каркаса из дерева. Сбоку привариваются наклонные профили.

Общая схема перекрытий для деревянного балкона

Сборка каркаса из дерева

Начинать монтаж стоит снизу. Прежде всего закрывают плиту из бетона. Снаружи устанавливают доску толщиной 20 миллиметров. Изнутри ставится реечка той же толщины. Они скрепляются при помощи саморезов. Если нужно, доску можно прикрепить дюбелями к плите.

Наверху и посредине нашиваются рейки. Поверх ограждения устанавливаются брусья. Для крыши следует собирать отдельную конструкцию.

После того как монтаж закончен, далее может выполняться остекление, отделка, облицовка, утепление балкона. Сразу же можно будет выполнить остекление. Все эти работы можно будет провести своими руками.

Пример схемы пристройки балкона и лоджии

Для того чтобы провести утепление, можно использовать современные энергоэффективные материалы.

Остекление само по себе позволяет лучше сохранять тепло в прилегающей комнате. Но если будет выполнено и утепление, то на балконе вы сможете находиться даже зимой. Остекление придаст более эстетичный вид.

Монтаж каркаса крыши

Каркас крыши может быть из металла или из дерева. В этом случае каркас крыши из дерева более предпочтительный, потому как о лёгкий. Лаги из дерева для такого каркаса можно приобрести уже готовые. Высота планки спереди должна быть два метра.

Схема внешней обшивки балкона панелями ОСБ

Сначала необходимо будет сделать крыше опору. К стене по вертикали прикрепляют лаги в два метра. Между ними лаги прибиваются по горизонтали. С двух сторон прибиваются бруски на гвозди. На высоте брусков крепится доска. Она должна располагаться на едином уровне с брусками по кромке сверху. После этого по углам балкона стоит сделать вертикальные опоры. Они крепятся к накладкам перил с помощью уголков.

Опоры снизу обкладывают кирпичом и обмазывают цементным раствором. После с помощью уголков из металла крепится горизонтальная балка. После этого можно крепить балки наклонные. Важно, чтобы они находились одной стороной на балке опорной, а другой — на доске сверху двери. На уровне балки крепят брусок.

Процесс обшивки нужно начинать только после возведения каркаса обрешётки!

Он будет служить в качестве дополнительной опоры. В завершение конструкция покрывается морилкой и лаком. После того как вы сделали каркас крыши, может последовать её отделка, утепление, обшивка потолка. Все это вы сможете сделать своими руками. Отделка потолка может быть выполнена при помощи различных материалов.

Побелка или покраска — это наиболее простая отделка потолка, она не требует и больших финансовых затрат. Может быть выполнена и установка натяжного потолка. Такая обшивка потолка обойдётся дороже, зато будет привлекательно выглядеть. Лучше, чтобы отделка потолка выполнялась из влагостойких материалов. Такой отделке потолка не будет страшен ни дождь, ни тающий снег.

Схема устройства балок для деревянного балкона

Особенности сварки каркаса

Перед проведением сварки важно предупредить соседей о том, что вы начинаете сварочные работы. Лучше воспользоваться услугами специалиста. Но если вы все же решили выполнить сварку своими руками, то обратите внимание на то чтобы углы конструкции имели точный размер в 90 градусов.

Для этого вы можете воспользоваться угольником. Если вы монтируете своими руками несущую конструкцию лоджии, то такое условие не является обязательным. Но всё же с эстетической точки зрения те части, которые имеют правильную геометрию, смотрятся более привлекательно.

Как видно, выполнение установки каркаса своими руками не сложнее, чем облицовка или остекление. После создания каркаса может выполняться обшивка. Прекрасно смотрится балкон из профнастила. Такая обшивка обойдётся недорого, а выглядеть будет очень хорошо.

Облицовка балкона своими руками может проводиться и при помощи других материалов. Например, при помощи пластиковых панелей. Такими панелями может осуществляться и обшивка потолка. Можно сделать отделку потолка и обоями. Но это не практично.

как правильно сварить своими руками

Балкон – это важная часть жилого помещения, у которого есть множество вариантов для его использования. По этой причине во многих из них появляется желание утеплить или даже увеличить площадь.

Для качественного выполнения этих процессов следует изготовить каркас балкона, предназначенный для того, чтобы обеспечить устойчивость к внешним нагрузкам и защиты от ветра.

Подготовительные процедуры

Перед началом работ составьте схему балкона

Для самостоятельного монтажа данного элемента необходима подробная схема, чтобы правильно выбрать строительный материал и произвести обшивку балкона. Но непосредственно перед началом работ следует позаботиться о безопасности, а именно:

1. Установить специальные знаки, которые указывают на проведение ремонтных работ.
2. Освободить помещение от стороннего мусора и позаботиться о приобретении материалов.
3. Выполнить сварочные работы. Для этого нужны специальные профильные трубы.
4. Сделать основу, к которой будет фиксироваться каркас. Для этого надо наварить по всему периметру основание. Вместе с тем, важно следить за тем, чтобы все размеры горизонтальных частей совпадали.
5. Собрать ограждение и приварить его к секциям.
6. После завершения нижней части можно переходить на верхнюю.

По размерам нижняя часть должна соответствовать верхней.

Советы по монтажу

Приступая к выполнению нового каркаса, лучше сваривать его сразу с определенным выносом. Необходимо сначала определиться с приобретением необходимого количества профиля и различных комплектующих. Каркас из профиля является основой, которой приходится выдерживать все нагрузки.

Для того чтобы установить новую конструкцию, старое ограждение необходимо удалить. При выполнении сварочных работ следует обратить внимание на углы каркаса, которые должны находиться под прямым углом. В этом поможет строительный угольник.

Сварка каркаса может выполняться на самой балконной плите. В этом случае при демонтаже ограждения следует оставить выступы из металла, к которым потом можно будет приварить элементы каркаса.

Сначала фиксируется нижняя деталь, затем свариваются вертикальные опорные части, и только потом крепится верхняя часть. Боковые элементы должны свариваться друг с другом в таком же порядке.

Все составляющие детали металлического профиля соединяются между собой специальными винтами, которые вставляются в заранее выполненные пазы.

Каркас должен повторять контур основы ограждения и крепиться саморезами непосредственно к ограждению.

Необходимые инструменты

Берегите глаза во время сварочных работ

Чтобы сделать монтаж каркаса для балкона своими руками следует иметь свой инструмент:

• перфоратор;
• болгарка;
• шуруповерт;
• ножовка;
• молоток;
• плоскогубцы.

Установка каркаса

Ширина перил должна совпасть с размером профиля

Во время установки необходимо измерить ширину перила сверху по горизонтали. Эта величина должна совпадать с размером профиля, который предназначен для рамы остекления.

Чтобы установить вертикали следует разрезать старые угловые соединения, а также отделить ограждения, находящиеся сбоку от стены.

К стенке надлежит прикрепить полосу из металла, затем присоединить к ней ограждение. Такие действия необходимо выполнить по двум сторонам. Боковые соединения сделать ровно, проверять обязательно все стороны по уровню.

Теперь можно приступать к напольному покрытию. Старый бетон разрушить, чтобы сделать свободный доступ к стальным конструктивным элементам.

Именно к ним надо будет приварить каркас для балкона. Подробнее об изготовлении балкона с выносом смотрите в этом видео:

Успех дальнейшего функционирования балкона зависит от точного выполнения всех предложенных рекомендаций.

Крепление каркаса к стене

Горизонтальная часть перила в верхней части должна быть выполнена строго по уровню, чтобы герметично впоследствии соединялись рамы. После того, как закончатся работы по установке вертикали, можно переходить к креплению горизонталей.

После завершения сварочных работ, когда все металлические части будут установлены, следует приниматься за верхнюю часть каркаса: подготовить участок, где будет находиться рама и сварить подрамник. Чтобы он был выполнен правильно, крепить его следует непосредственно к стене. Подробнее о каркасе балкона с выносом смотрите в этом видео:

Все элементы конструкции выравниванием строго по строительному уровню, поскольку в рамках строительства больших сооружений надеяться на ровность плиты не приходится.

В завершении все составляющие детали свариваем, получая искомый элемент.

из профильной трубы, из металла, деревянный, из бруса

Каркас балкона представляет собой конфигурацию, создающую форму конструкции и делающую ее прочной. Монтаж каркасной основы является обязательной процедурой для жильцов, решивших остеклить и утеплить балконное помещение. Можно пригласить для реализации этой задачи профессионалов, но некоторые предпочитают заняться изготовлением каркаса для балкона собственноручно.

Материалы и инструментарий

Часто жильцы интересуются, что предпочтительнее – металлический каркас балкона или сделанный из дерева. Конструкция из металла отличается долгим сроком службы и устойчивостью, но закупка материалов обойдется в этом случае дороже. Если был выбран деревянный каркас для балкона, используемые брусья и рейки необходимо обработать антисептиками, предотвращающими гнилостные процессы и поражение материала вредителями.

Можно сварить конструкцию для балкона из профильной трубы. В этом случае понадобится приобрести арматурные элементы, уголки, а также сварочный аппарат, с помощью которого осуществляется соединение компонентов конструкции друг с другом.

Самым надежным является металлопрофиль, выполненный из стали, подвергнутой оцинкованию.

Деревянный каркас делается из бруса с квадратным сечением со стороной 5 см и реек с габаритами 2 на 4 см. Также потребуются саморезные гвозди в 5 и 7 см, ножовка для работы с деревом, электродрель со сверлом и насадкой из победита. Если работы ведутся в бетонном доме, понадобятся анкера в 10 см.

Необходимы и инструменты для замеров и выравнивания конструкции – строительная рулетка или сантиметр, угольник.

Способы пристройки к уже построенному зданию

В том случае, когда наличие балконного помещения входило в проект здания, и в его основании находятся перекрывающие балки или плита, цель мастера состоит в том, чтобы оградить определенное пространство. В этом случае с обустройством каркаса на балконе проблем не возникает. Но что сделать, когда возникает необходимость пристроить балконное помещение к готовой постройке?

Подробнее в статье “Как сделать балкон своими руками в квартире“.

Если она сделана из высокопрочных материалов, например, кирпича или бетона, можно организовать навесную конструкцию на кронштейнах. Нагрузка в данном случае будет ложиться на стенки. Для жилищ из стройматериалов, не отличающихся прочностью (к примеру, шлако- и газобетона) подойдет конфигурация, опирающаяся на одну или две пары столбов.

Она также подойдет для кирпичных или бетонных стен, имеющих коррозионные повреждения.

Читайте так же статью “Как построить балкон на первом этаже панельного дома“.

Подготовительные работы

Прежде чем начинать изготовление каркаса для балкона, помещение понадобится подготовить. Все вещи и мебель необходимо вынести в комнаты. Удалить паутину и пыль, подмести полы, провести влажную уборку. Также нужно перегородить область, располагающуюся под балконом, чтобы не нанести окружающим травм.

Для создания каркаса понадобится подготовить трубы металлопрофиля. Нужно следить за одинаковостью габаритов горизонтальных элементов конструкции. Если она получилась высокой (более 0,5 м), можно укомплектовать ее добавочными трубами. Те элементы, которые будут служить оградой, привариваются к низу каркасной основы.

Рекомендуется сначала подготовить ограду и лишь после этого сваривать ее с секционными компонентами.

Демонтаж старого каркаса

В том случае, когда лоджия уже была остеклена, эту часть потребуется демонтировать. Поскольку вытаскивать основания вместе с их содержимым рискованно, производят удаление единичных стеклянных элементов по отдельности. Нужно следить за тем, чтобы стекла не повреждались.

Иногда оконные остекления имею проблемное для демонтажа устройство: много некрупных элементов, плотно заделанных с использованием специального состава. Такую конструкцию снять нелегко. Рекомендуется склеить места стыка стекол скотчевой лентой, чтобы предотвратить выпадение.

Для демонтажных работ на большой высоте (выше второго этажа) не следует выбирать время, когда на улице дует сильный ветер. При удалении старой металлической ограды понадобится ее страховка с помощью веревки.

Монтаж металлической конструкции

При выполнении работ, не предполагающих расширение площади, нужно, чтобы монтируемая ограда вышла заподлицо с бетонной плитой. Высот ее обычно находится в районе одного метра. Вначале нужно сварить подрамник, имеющий вид буквы П. Вертикальные стоечки изготавливаются из уголков с квадратным сечением с длиной стороны 4 см.

Сварка каркаса балкона также потребует перекладины – для нее подойдет единица металлопрофиля 2 на 4 см, в которой потребуется проделать отверстия. С боковых сторон присоединяются наклонные профильные элементы. Целесообразно добиться того, чтобы все углы каркаса были прямыми. Для этого необходимо применение угольника в процессе сборки.

Читайте так же статью “Балкон с выносом“.

Изготовление деревянного каркаса

Его начинают монтировать с нижней части. Сначала потребуется перекрыть бетонную плиту. Для этого снаружи размещают дощечку в 2 см толщиной, а изнутри – такую же рейку. Соединяют их саморезными гвоздями. Допускается также прибить дощечку с помощью дюбелей. В средней и верхней части монтируются реечки. Сверху каркаса укладывают бруски. Крыша позднее собирается отдельно.

Сборка крыши

Сделать ее можно деревянной или металлической. Первый вариант часто находят более привлекательным в силу меньшего веса материала. Поскольку для самого каркаса гораздо более критичным является фактор прочности, часто практикуется смешанный вариант, когда его изготавливают из металлопрофиля, а крышу – из дерева.

Подходящие лаги можно купить уже в готовом виде. Они должны быть обработаны составом, предотвращающим гниение и порчу материала грибками. Необходимая высота передней планки – 2 метра.

Вначале подготавливают опору дня конструкции. Для этого к стенке вертикально прибивают двухметровые лаги, а затем между ними размещают горизонтальные элементы. По бокам нужно также прибить брусья. На их высоте крепят дощечку – ей нужно находиться на одном уровне с брусьями по верхней кромке. Затем делают вертикальные угловые подпорки. Они должны прикрепляться к перильным накладкам посредством уголков.

Опоры нужно обложить внизу кирпичом и произвести обмазку разведенным цементом. Поперечную балку также укрепляют уголками. Затем монтируют наклонные элементы. Одним концом они должны соединяться с опорной балкой, вторым – с дощечкой. Готовый каркас покрывают морильным составом и лакируют.

Подробнее читайте в статье “Как сделать крышу на балконе“.

Остекление и отделочные работы

Когда каркас будет готов, его можно обшить. Хорошо подойдет для этого профнастил – при доступной цене отделанный им балкон будет иметь привлекательный вид. Другой вариант – панели из пластика, которыми можно обшить как стены, так и потолок (подробнее в статье “Как обшить балкон пластиковыми панелями внутри своими руками“). Некоторые жильцы рассматривают оклейку потолка обоями, но делать этого не рекомендуется – особенности микроклимата балконного помещения нельзя назвать благоприятными даже для влагостойких образцов.

В целом, выбор подходящей отделки опирается на дизайнерское решение остальной части помещения.

Помимо этого, балкон рекомендуется остеклить и утеплить. Эти работы также можно выполнить собственноручно. В комнате, находящейся по соседству с остекленным балконом, сохраняется больше теплоты. А выполнение утеплительных работ обеспечит комфортное пребывание в балконном помещении даже в зимнее время.

Для остекления потребуется заготовить два отлива: монтируемый сверху изготавливается из оцинкованный стали, а нижний зачастую прилагается в комплекте к металлопластиковым рамам.

Отделать своими руками можно и крышу. Самый легкий и финансово доступный вариант – покрасить ее или воспользоваться побелкой. При выборе красящего состава особое внимание обращается на устойчивость к воздействию влаги и переносимость отрицательных температур. Впрочем, это правило относится к любым материалам, используемым для внутренней отделки балкона. Также на крыше можно смонтировать натяжкой потолок или обшить ее панелями.

Еще одним популярным вариантом панельной отделки является сайдинг из винила. В комплекте элементов отделки поставляются панели разной формы, в том числе уголки для перекрытия участков стыка. При монтаже панелей надлежит придерживаться инструкции. Некоторые производители рекомендуют оставлять небольшие просветы между панелями с расчетом на увеличение ширины под действием тепла.

Читайте так же “Обшивка балкона сайдингом снаружи“.

Понравилась статья? Расскажите друзьям:

как сделать каркас из металлического профиля

Новый каркас имеет смысл сваривать сразу с выносом

Определившись с видом отделочного материала, необходимо рассчитать, сколько необходимо приобрести профиля и комплектующих частей к нему. Металлический профиль ляжет в основу каркаса для балкона или лоджии и будет нести основную нагрузку при монтаже рамы для остекления балкона. Он состоит из двух горизонтальных и четырёх вертикальных усиленных частей.

Выполняя работы, необходимо понимать, что бесконечно много нагружать эту часть квартиры нельзя. Конструктивная особенность любого балкона в том, что две третьих части плиты торчат наружу, а опорной является всего треть. На таком рычаге большая нагрузка просто недопустима. Поэтому целесообразным решением будет срезать тяжёлое ограждение и сделать более лёгкое своими руками. Независимо от того, на каком участке лоджии или балкона выполняются демонтажные работы, выставьте внизу дома ограждение с предупреждением.

Демонтировав старое ограждение, придется прибегнуть к услугам сварщика либо сварить новый более лёгкий каркас своими руками. Выполняя сварочные работы, обратите внимание, что углы каркаса должны иметь точный размер в девяносто градусов. Для этого целесообразно использовать угольник. Для каркаса лоджии такое условие необязательное, однако, эстетически даже самый маленький участок, имеющий чёткую геометрию, выглядит более аккуратным и красивым.

Работы по монтажу каркаса

Сварка каркаса для балкона может быть выполнена непосредственно на балконной плите. Для этого при демонтаже старого ограждения оставляются металлические выступы, к которым впоследствии привариваются детали каркаса. Первой крепится нижняя деталь, потом выполняется сварка вертикальных опорных частей, далее крепится верхняя часть. В таком же порядке выполняются боковые элементы и свариваются между собой.

Составные металлического профиля крепятся между собой самонарезающимися винтами, входя в специально выполненные пазы. Каркас на балкон из профиля в точности повторяет контур основного ограждения и прикрепляется саморезами именно к ограждению. Если принято решение сделать аналогичную конструкцию из деревянного бруса, то технология выполнения совершенно не отличается от каркаса из металлического профиля. Однако стоит отметить, что такая конструкция нуждается в более усиленном креплении элементов между собой. Выполняя подготовку каркаса на лоджии, следует также надёжно прикрепить его к стене.

Для выполнения работы своими руками необходимы:

• Шуруповерт;
• Перфоратор;
• Болгарка;
• Ножовочное полотно;
• Молоток;
• Плоскогубцы.

Облицовка и остекление

После сварки каркаса можно приступать к облицовке балкона. Лучше всего для таких целей подойдёт виниловый сайдинг. Для облицовки потребуется выполнить каркас из металлического профиля. Каркас для балкона, из деревянного бруса выполнять не рекомендуется. Хотя некоторые настоятельно советуют именно этот материал, ссылаясь на его относительную низкую цену. Металлический профиль более надёжен, так как выполнен из оцинкованной стали, а потому не подвержен воздействию коррозии.

Производя облицовку сайдинговой панелью своими руками, в местах стыков элементов следует оставлять зазоры для теплового расширения, а все неровности и незначительные ошибки необходимо перекрыть специальными углами, входящими в комплектацию.

Наружная облицовка каркаса балкона сайдингом

Перед началом внутренней отделки каркаса необходимо сделать остекления верхней части балкона или лоджии. Для этого необходимо сделать верхний отлив из оцинкованной стали. Не стоит такие элементы изготавливать своими руками, лучше приобрести готовое изделие. Нижний отлив, как правило, входит в комплектацию рамы для остекления изготовленной из металлопластика.

Внутренняя отделка каркаса напрямую зависит от дизайна стен и потолков всего балкона, и выполняется в комплексе обустройства стен.

Надежный каркас – основа долговечного балкона — Балконский



Надежный каркас – основа долговечного балкона

Решили застеклить балкон для рационального использования полезной площади или утепления квартиры? Вам необходимо проверить надежность его каркаса. Как правило, в старых домах металлические конструкции давно отслужили свой эксплуатационный срок и требуют либо укрепления, либо установки новых. Далее вы узнаете, как профессиональные монтажники создают прочные и устойчивые каркасы под пластиковое остекление.

Подготовительные работы

Бригада рабочих и проектантов специализированных компаний, например, «Балконский» в Хабаровске, приступает к изучению состояния балкона и разрабатывает подробную схему, на основании которой определяются виды и количество необходимых в работе материалов. Далее мастера освобождают помещение, приобретают стройматериал и выполняют сварочные работы из профильных труб:

• наваривают по периметру основание для фиксации каркаса;
• контролируют совпадение горизонтальных элементов и выдержку размеров;
• собирают и приваривают ограждение к секциям.

Что нужно учесть при установке балкона?

Каркас из профильной трубы – основа балкона, которая должна выдерживать существенные нагрузки, поэтому специалисты варят его с учетом выноса. Установка балкона – это ответственное мероприятие, к которому нужно подходить профессионально.

Новое ограждение устанавливается на место демонтированного старого. В ходе сварочных работ специалисты постоянно контролируют с помощью строительного угольника перпендикуляр – он обеспечивает прочность конструкции.

Успех работы заключается в строгом соблюдении последовательности сварки каркаса – сначала привариваются нижние элементы, а потом вертикальные опоры с креплением верхней части. Такой порядок используется и для сваривания боковых деталей каркаса.

Особенности установки каркаса

Чтобы качественно установить балкон, нужно выдержать определенные параметры каркаса, которые должны соответствовать размерам оконной рамы. Все вертикальные элементы устанавливают строго под прямым углом, надежно фиксируя их к опорам. Когда все действия выполнены, мастера приступают к разрушению старого бетона на полу балкона – для доступа к металлическим конструктивам, к которым приваривается каркас. Подрамник методом сварки крепится к каркасу и фиксируется непосредственно в стене дома, обеспечивая прочность и устойчивость всей конструкции.

Плиты могут быть неровными, поэтому специалисты постоянно осуществляют контроль с помощью строительного уровня – для обеспечения прямого угла между вертикалями и горизонталями.

Когда каркас окончен, мастера переходят к обшивке и остеклению балкона. В компании «Балконский» вы можете заказать обустройство балкона под ключ, цена которого у нас реальная и доступная. Мы профессионально выполним все необходимые работы, обусловленные состоянием конструкции, вашими пожеланиями и финансовыми возможностями.

из профильной трубы, своими руками, как сделать, как сварить, деревянный каркас, фото, видео

При некоторых видах работ без прочного металлического каркаса на балконе не обойтисьБалкон считается важной частью квартиры, поэтому существует множество вариантов по его использованию. Но кроме внутренних отделочных работ, многие хозяева стремятся увеличить балкон или максимально его утеплить. Помощником для этой работы станет правильно сделанный каркас.

Что такое каркас под балкон и для  чего он нужен

Каркас представляет собой специальную сборную конструкцию. Для ее изготовления применяют заранее подготовленные отдельные элементы. Это строение необходимо для обеспечения устойчивости балконного помещения, кроме этого оно должно выдерживать внешние нагрузки.

Металлический каркас придаст балкону необходимую прочность и способность выдерживать повышенные нагрузки

Если хозяин квартиры планирует проведение ремонтных работ по утеплению, или же необходимо установить остекление, для достижения качественного результата невозможно обойтись без применения хорошего каркаса.

Большинство людей для подобных работ обращаются за помощью к профессионалам. Однако есть небольшой процент хозяев, которые делают каркас самостоятельно. Благодаря четкому использованию специальных инструкций конструкцию довольно просто установить. Но кроме каркаса важно правильно подобрать материал для обшивки балкона.

Установка металлического балконного каркаса (видео)

Как обшить балкон своими руками, каркас под профнастил

Чтобы обшить балкон принято использовать сайдинг (ПВХ), вагонку ПВХ или профнастил. Причем для проведения наружных работ часто применяют металлический каркас. А деревянный подходит для утепления стен изнутри.

Многие мастера предпочитают профнастил. Этот вариант отделки поверхностей является наиболее рациональным.

Ведь материал производят из легкого, но прочного листового металла. Из-за своих положительных характеристик профнастилу удалось добиться хорошей устойчивости к внешнему воздействию.

Профнастил крайне популярен ввиду своей практичности и долговечности

При использовании профилированных листов монтажные работы выполняются быстро и легко. Но чтобы этого добиться, важно правильно установить металлический каркас. Для его создания применяют профильные трубы.

Конструкция бывает двух видов:

• Прямой каркас. Его располагают параллельно к стенам дома. После этого проводят утепление конструкции минеральной ватой. Затем необходимо провести обшивание конструкции профлистом.
• Косой каркас. Для его изготовления используются специальные косые выносы, которые идут в нескольких направлениях. Одни расположены по бокам помещения, другие – впереди. Такая конструкция позволяет значительно расширить балкон.

Существует два основных типа каркаса: прямой и косой

Правильно установленный каркас обеспечит быстрое и качественное проведение монтажных работ по обшивке и утеплению балкона.

Увеличение помещения с каркасом на балконе из профильных труб

Как сделать размер балконного помещения больше? Не многие знают, что благодаря применению специальных конструкций увеличить балкон вполне возможно своими силами.

Чтобы обеспечить качественный результат важно последовательно выполнять монтажные работы:

1. Подготовка. Нужно полностью освободить помещение, и заранее позаботиться о наличии необходимых материалов. Кроме этого следует преградить зону, расположенную под балконом, во избежание травмирования прохожих.
2. Сварочные работы. Чтобы сделать каркас помещения понадобятся специальные профильные трубы. Сначала нужно позаботиться об основе, к которой впоследствии будет крепиться каркас. Для этого наваривают основание по балконному периметру и следят, чтобы горизонтальные части конструкции были одного размера. Если каркас будет выше 50 см, нужно добавить к нему дополнительные трубы. Профильные трубы, которые будут ограждением, следует сварить с нижней частью каркаса. Опытные мастера рекомендуют предварительно собрать ограждение, и только после этого приваривать его секциями. После завершения работ с нижней частью, можно приступать к установлению верхней части конструкции, которая по своим размерам должна соответствовать нижней.
3. Отделочные работы. Этот этап считается самым трудоемким. Сначала необходимо прикрепить к углам каркаса специальные деревянные стойки. После этого на балкон (по всему периметру помещения) крепятся такие же материалы. Затем следует зафиксировать внизу и вверху продольные лаги. Эти монтажные работы позволяют сделать конструкцию более прочной и устойчивой.

При увеличении площади балкона прочный металлический каркас просто необходим

Чтобы добиться хорошего результата, нужно позаботиться о тщательном выполнением всех этапов монтажных работ по увеличению помещения. Причем стоит обратить особое внимание на создание каркаса. Ведь от этой конструкции зависит прочность балкона. А для обшивки помещения рекомендуется выбирать качественные материалы, которые отличаются высокой износостойкостью и будут служить многие годы.

Изготовление каркаса для крыши балкона и системы остекления

Когда балкон находится на верхнем этаже дома, хозяевам приходится делать крышу к балкону самостоятельно. Специальные навесы позволяют защититься от дождя и солнца. Самым популярным вариантом для отделочных работ конструкции является металлический профнастил.

Если балкон находится на верхнем этаже, то придется позаботится об установке каркаса под крышу

Чтобы изготовить основу крыши профессионалы рекомендуют использовать профили (50-60 мм).

Их в виде 2 треугольников устанавливают с обеих сторон рамы. Лучше использовать аллюмоцинковый материал для покрытия. Также важно следить, чтобы лист выступал на 5 см по бокам.

Подготовка помещения к остеклению

До проведения работ по остеклению балкона, нужно позаботиться об изготовлении каркаса. Но прежде чем приступать к его установке, следует определиться с выбором материала для конструкции. Для подобных работ подходят деревянные или металлические материалы. Опытные мастера предпочитают металлические каркасы. Такой выбор легко объяснить их высокой надежностью и долговечностью.

Чтобы провести сварочные работы можно приобрести специальные инверторные аппараты. Нет какого-то определенного порядка для приваривания частей конструкции, потому что весь монтаж зависит от особенностей балконного ограждения.

Для качественного остекления также потребуется прочный каркас

Но что делать, если ограждение заметно выступает за бетонную плиту?

Необходимо выровнять вертикальное ограждение по одному уровню с поверхностью плиты и найти металлические полоски (закладные балкона) в основании помещения.

В случаях, когда за ограждение балкона выступает плита, нужно удалить старую конструкцию и освободить доступ к закладным. После их дополнительного укрепления важно позаботиться, чтобы плита не выступала, а затем установить новый каркас. До приваривания горизонтали следует обрезать лишние вертикальные выступающие части.

Прочный балкон: металлический каркас и его характеристики (видео)

Исходя из вышеизложенной информации, можно сделать вывод, что использование металлического каркаса для монтажных работ – необходимое условие укрепления или расширения балкона. Благодаря своей надежности и высокой прочности этот материал заслужил популярность среди профессионалов и обычных потребителей.

Добавить комментарий

Рама балкона из нержавеющей стали

Rot Proof And Elegant

Alibaba.com предлагает вам широкий выбор прочных и декоративных материалов. Каркас балкона нержавеющая сталь для всех видов декоративно-функционального назначения. Эти прочные, модные и красивые. Балконная рама из нержавеющей стали используется во всех типах интерьеров, а также на открытом воздухе, например, в садах. Надежные поставщики и оптовики предлагают эти фантастические товары. Каркас балкона из нержавеющей стали по самым выгодным ценам и выгодным сделкам.

Модерн. Балконная рама из нержавеющей стали предлагается на сайте в нескольких различных исполнениях. Балконная рама из нержавеющей стали изготовлена ​​из качественных материалов, которые гарантируют долговечность и долговечность. Используемые материалы включают чистый алюминий, нержавеющую сталь, ПВХ и твердое стекло. Они просты в уходе и не подвержены повреждениям. Эти. Балконная рама из нержавеющей стали проста в установке. Эти продукты обладают хорошими характеристиками прочности на растяжение и сжатие и ударопрочности, что делает их идеальным решением для ограждений и ограждений.

Alibaba.com предлагает различные варианты. Балконная рама из нержавеющей стали доступна в различных дизайнах, цветах, размерах и толщинах. Это гарантирует, что на сайте найдется что-то идеальное для любых требований. Эти. Балконная рама из нержавеющей стали оснащена множеством блестящих функций, таких как защита от столкновений и дополнительные светодиодные фонари. Некоторые из разновидностей, доступных на сайте, включают лестничные перила, перила крыльца и перила настила. Их можно прикрепить к полу или стене.. Балконная рама из нержавеющей стали с участка обязательно подчеркнет стиль помещения, в котором они используются.

Alibaba.com предлагает изумительное. Балконная рама из нержавеющей стали , соответствующая вашим потребностям и бюджету. Балконная рама из нержавеющей стали Поставщики и производители обязательно захотят приобрести их для своих будущих нужд. Разместите оптовые заказы и украсьте архитектуру своего помещения уже сегодня.

Путь к более безопасным балконам

15 июня 2015 года группа из 13 студентов в Беркли, Калифорния., упали с пяти этажей, когда балкон, на котором они стояли, внезапно обрушился. Шесть человек погибли, семеро получили тяжелые ранения, и этот инцидент стал последним примером зачастую фатальных последствий неправильного строительства. Балкон размером 4 фута 5 дюймов на 8 футов 10 дюймов не был перегружен; он был разработан, чтобы выдерживать комбинированные временные и статические нагрузки более 100 фунтов на квадратный фут (требование норм на момент его создания). Однако последующие исследования выявили ряд проблем, в том числе негерметичную поверхность для ходьбы и невентилируемый потолок палубы, в котором вода задерживалась внутри рамы палубы, что приводило к гниению спроектированного (но не обработанного давлением) деревянного каркаса.

Это отрезвляющий урок для любого строителя, который думает, что балкон — это, по сути, консольный настил. В отличие от палубы, которая поддерживается ригелем и системой стоек, балок и опор, единственная опора балкона происходит из балок или балок, консольно выступающих из внешней стены. Его стабильность и долговечность зависят от прочности консоли и тщательной проработки деталей экстерьера, чтобы защитить дом и каркас террасы от повреждения водой.

Проблема кода

Как отмечает специалист по строительным нормам Гленн Мэтьюсон, нормы определяют требования к обрамлению балконов и перилам, но они не учитывают точные и часто уникальные комбинации потенциальных проблем, которые создают балконы.«Например, когда балкон спроектирован так, чтобы быть водонепроницаемым, а балки перекрыты нижним перекрытием, — объясняет он, — это по кодексу считается сборкой крыши, и, поскольку крыши не предназначены для протекания, нет требование кодекса об использовании пиломатериалов, подвергнутых обработке давлением ».

По словам городских властей, расследовавших трагедию в Беркли, это был один из факторов, приведших к краху. Планы балкона предусматривали 2-дюймовую бетонную верхнюю плиту поверх гидроизоляции и двойной слой обшивки OSB, поддерживаемый консольными балками LVL размером 1? 3/4 дюйма на 11? 7/8 дюймов, которые не были обработаны.Следователи утверждают, что когда в 2006 году был построен жилой комплекс Library Gardens, конструкция балконов соответствовала всем требованиям Строительного кодекса Калифорнии. Особо следует отметить, что балки балкона не обязательно должны быть из «прочного или обработанного консервантами материала», потому что они были отделены от пешеходной поверхности непроницаемым влагозащитным барьером (исключение, которое с тех пор было удалено из нынешнего Беркли. Жилищный кодекс).

Engineered Connection

Большинство конструкций балконов разработано архитекторами или инженерами, и одно из их практических правил для консольных балок балконов состоит в том, что внешняя длина балок должна поддерживаться двойной длиной внутри ограждающей конструкции. Это отношение заднего пролета к консоли 2: 1 включено в таблицу R502.3.3 (2) IRC за 2015 год, в которой указаны размеры балок на основе желаемого пролета консоли, снеговых нагрузок на грунт и расстояния между балками. Следуя этому предписанному пути, потребуется 12 футов длиной 2×10 с разнесением 16 дюймов по центру для обрамления балкона шириной 48 дюймов, построенного в зоне со снеговыми нагрузками на грунт 50 фунтов на квадратный фут. В коде не рассматриваются детали подключения, изоляции и мигания.

Патрик Жан-Филип Бургер, лицензированный архитектор, строитель и инспектор по строительству, из Хейворда, Калифорния, хочет добиться более широких балконов., предлагает включить 6×8 балок из пихты Дугласа PT или пиломатериалов с параллельными прядями (PSL) по периметру и середине конструкции. Бургер говорит, что использование более широких балок вместе с балками 4×8 PT, расположенными на 16 дюймов по центру и включенными в систему внутреннего пола, позволяет получить балкон шириной 8 футов. Чтобы предотвратить повреждение каркаса водой, он делает упор на тщательную гидроизоляцию на пересечении балки и стены, а если каркас закрывается, он следит за тем, чтобы сборка хорошо вентилировалась.

Облицовка и дренаж.В многоквартирном строительстве балконы часто штабелируются вертикально и строятся с закрытым водонепроницаемым настилом, так что верхние балконы укрывают балконы на этажах под ними. Проходы с балками обычно окружены фанерой, окрашенной или покрытой штукатуркой, которая служит готовым потолком для находящегося под ним балкона. Проблема с этим типом сборки заключается в том, что если поверхность для ходьбы протекает, каркас не может высохнуть.

В крахе Беркли это оказалось критическим недостатком.В сообщениях указывается, что, хотя балки балкона были покрыты водонепроницаемой мембраной, строители, по-видимому, не позаботились о установке необходимой дренажной доски над задним щитком, что сделало балки уязвимыми для воды, которая просачивалась через отверстия в мембране, вызванные крепежными элементами. Что еще хуже, бетонная пешеходная поверхность, по-видимому, не имела уклона от здания, как указано, что позволяло воде собираться и проходить через бетон и заднюю панель к балкам.Если бы балконная площадка не была огорожена или была бы вентиляция, возможно, каркас не сгнил. И если бы существовал способ осмотреть раму, проблема могла быть обнаружена до несчастного случая со смертельным исходом.

«Недостаточная вентиляция закрытой палубы может создать питательную среду для роста грибков», — говорит Бургер. Поэтому он рекомендует подход с использованием ремня и подтяжек, который заключается в установке непрерывных полосовых вентиляционных отверстий для вентиляции каждой из полостей в рамке, как показано.

На жилых балконах, которые не огорожены, простая установка водонепроницаемых настилов с зазорами является эффективным способом отвода воды, если конструкция достаточно детализирована и освещена на внешней стене. Каркас также должен быть наклонен в сторону от дома, чтобы обеспечить надлежащий дренаж. Это можно сделать, добавив конические разрывы к вершинам балок, чтобы создать уклон 1/4 дюйма на фут. Альтернативная техника уклона, используемая некоторыми строителями, состоит в том, чтобы начать с более широкого приклада и конусов по длине балок.

Тим Хили Тщательная гидроизоляция — важнейшая составляющая в дизайне любого балкона. Здесь каждая балка защищена металлической перемычкой и накладкой, которая, в свою очередь, интегрирована с WRB на стене и гидроизоляционной мембраной пола. Непрерывные вентиляционные отверстия под потолком позволяют воздуху проходить через сборку, что необходимо, если балкон закрыт.

Сталь укрепляет каркас

Консольный деревянный каркас может быть усилен сталью, подход, использованный Ленни Гиллисом из Colony Home Improvements, при строительстве консольного балкона в рамках масштабной реконструкции в Уэлсли, штат Массачусетс.В то время как архитектор проекта изначально определил обработанные давлением 2х12 в качестве консольной опоры, Гиллис подумал, что это плохая идея. «Предполагалось, что стойки 2×12 должны быть отнесены к внутренним двутавровым балкам, но, по моему опыту, PT имеет тенденцию скручиваться, когда используется внутри конструкции», — объясняет Гиллис. «Кроме того, мы не могли получить необходимую длину, чтобы обеспечить необходимое количество кантилевера».

Во время постройки (2009 г.) обработанные давлением LVL было трудно найти, поэтому он решил использовать стальные балки с С-образным каналом.Упаковав перемычки двутавровых балок глубиной 14 дюймов, он и его команда прикрутили четыре стальных балки MC-10-22 к внутренним балкам. Консольные с соотношением 2: 1, указанным его инженером, балки были установлены на 8-футовых центрах. Затем они проложили обработанные давлением 2х12 балки по периметру и заделки балок от балки, прикрепленной болтами к балке обода дома. Смежные балки и балка обода были прикручены к стали. Что касается стоимости, Гиллис говорит: «Я вижу преимущества экономии затрат при использовании PT LVL, но они выйдут из строя задолго до того, как откажутся MC10.”

Инновационные решения

Чтобы предотвратить проблемы с влажностью, некоторые компании предлагают сборные алюминиевые балконы и компоненты балконов. Инновационная система American Structures (americanstructures.com) также включает в себя пару опорных или провисающих стержней, которые проходят между внешним краем палубы и стеной конструкции чуть выше перил. Стержни и ригель под фасции могут быть прикреплены к внутреннему каркасу с шайбой или сквозными болтами. Хотя каждый балкон спроектирован, все конструкции основаны на стандартизированных компонентах каркаса, которые скрепляются болтами на месте, и включают алюминиевый настил и перила.Владелец Марк Вайссенбюлер говорит, что одним из преимуществ этой системы является ее бухгалтерская книга, которая не является непрерывной, а состоит из отдельных скобок. «На самом деле бухгалтерская книга находится на расстоянии 1/2 дюйма от стены здания, чтобы вода могла свободно течь за нашим балконом».

Еще одна компания, которая предлагает сборные алюминиевые балконы, — это Wahoo Decks (wahoodecks.com). В то время как его сборные балконы Wahoo Complete предназначены для многоквартирного строительства, застройщики жилых домов могут захотеть изучить продукцию компании Dry Joist EZ.Это составная система из экструдированных переплетенных алюминиевых балок, длина которых может составлять от 6 до 8 футов, что делает их хорошо подходящими для использования со спроектированной консольной рамой. В качестве бонуса каркас Dry Joist EZ совместим с водонепроницаемой алюминиевой системой настилов Wahoo для создания законченного потолка под палубой.

Ссылаясь на индивидуальный характер своего бизнеса, ни одна из компаний не назвала точную стоимость квадратного фута, но подчеркнула, что сокращение времени установки компенсирует более высокие материальные затраты.В обоих этих продуктах покупатель несет ответственность за проектирование обрамления и предоставление соответствующих деталей для оклейки.

Стройте так, как будто он принадлежит вам

Гленн Мэтьюсон считает, что консольные балконы — плохая идея. В отличие от других конструктивных элементов дома, в сопротивлении балкона силе тяжести нет лишнего — когда он плохой, он выходит из строя и выходит из строя катастрофически.

Но балконы также являются желательной архитектурной особенностью некоторых домов и почти обязательным требованием для многих многоквартирных проектов.Итак, идея состоит в том, чтобы не уклоняться от чего-то, что сложно построить. «Архитектор или инженер должен спроектировать конструкцию, которая не потерпит неудачу», — говорит Мэтьюсон. Но вы должны строить его с тщательной инженерией и добросовестной проработкой деталей и всегда с осознанием того, что жизнь ваших клиентов полностью в ваших руках.

Чарльз Бикфорд, писатель-фрилансер и фотограф-архитектор, из Айворитона, штат Коннектикут.

Балконное остекление — Copal

---

Монтаж безрамной системы Copal System 4 — пошагово

1. Нагрузка корпуса сдвигающимися элементами передается верхней направляющей.

2. Прикрепите верхнюю направляющую к потолку с помощью предварительно изготовленных отверстий и штифтов или винтов.

3. Установите нижнюю направляющую планку на балюстраду или выступ и установите первый фиксирующий профиль.

4. Привинтите нижнюю направляющую к земле, а затем установите второй фиксирующий профиль.

Направляющие шины могут быть соединены между собой прямыми или угловыми соединителями.Соединитель должен быть прикручен к направляющим шурупами.

5. Чтобы установить первую подвесную панель, снимите заглушки с направляющей шины — верхнюю (рис. 5.1) и нижнюю (рис. 5.2).

6. Отложите нижний и верхний фиксаторы в сторону с противоположной стороны от выпускного отверстия (рис. 6.1).

7. Установите верхнеподвесную панель и отрегулируйте ее шестигранным ключом так, чтобы панель открывалась плавно (рис.10.1 и 10.2). Установите замки на место (рис. 7.1) и заблокируйте их винтом в отмеченном отверстии (рис. 7.2).

8. Установите верхнюю и выдвижную панели, начиная с первой. Процесс монтажа панелей показан на рисунке ниже (рис. 8.1).

После установки оставьте панели открытыми (рис. 8.2).

Расположение роликов, показанное на рисунке 8.3, означает, что порядок панелей правильный.

9. Установите заглушки направляющей шины — верхнюю и нижнюю (рис. 5.1 и 5.2).

ПРИМЕЧАНИЕ: В случае сборки корпуса с телескопической направляющей крышка (EB 7019) привинчивается только после установки и регулировки направляющей. Просверлите отверстие для шурупа 3,5 x 6,5 сверлом 2,8 мм.

10. Отрегулируйте панели от первой до последней с помощью винтов с внутренним шестигранником, расположенных внутри роликов (рис.10.1 и 10.2).

Примечание. Ролики необходимо отрегулировать таким образом, чтобы они касались направляющей панели при открытии / закрытии корпуса (рис. 10.3).

Расстояние между краями стекла должно составлять 4 мм по всей длине листа стекла (рис. 10.4). Края заглушки должны быть обращены друг к другу (рис. 10.5 и 10.6).

Примечание: в зависимости от замка выберите соответствующую процедуру сборки.

E4050 алюминиевый замок

11. Начните сборку замка с просверливания отверстий в нижней направляющей (рис. 11.1).

Φ 3,5 отверстие в направляющей шине для винта 4,2 x 13.

Расстояние между креплениями держателей может меняться в зависимости от длины направляющей штанги.

EB4110 пластиковый замок

11. Начните сборку замка с открытия первой панели. Между полностью открытой первой панелью и штифтом не должно быть зазора (рис. 11.2). Замок должен быть точно обращен к верхнему краю направляющей шины.

12. Герметизируйте конструкцию силиконом и, при желании, установите прозрачные прокладки из ПВХ между стеклянными панелями.

УЖЕ ПРОЧИТАЛИ, ВЕРНУТЬСЯ В ТОП

---

Болт на балконах — RailPro

Болт для балконов

Они очень популярны, часто используются с двойным французским дверным устройством или с ползунком. Это может быть либо очень простое «дверное ограждение» через проем, либо балкон. Мы определяем балкон как нечто, имеющее пол.

Нет колоды? Нет проблем

RailPro может спроектировать и установить болты на балконах, которые варьируются от простого дверного ограждения (состоящего из ограждения через дверь) до балкона с полным выходом.Основным преимуществом этих балконов является устранение необходимости строить консольную конструкцию в вашем доме, которая обычно требует гидроизоляции и будущего обслуживания. Наши алюминиевые балконы легкие, не ржавеют и не требуют покраски; они практически не требуют обслуживания.

Для этих балконов можно использовать любой из наших стилей рельсов, они могут быть прямоугольными или радиальными. Вы проектируете это, а мы воплощаем в жизнь.

Балкон в стиле Джульетты

Щелкните здесь, чтобы открыть дискуссию о балконах в стиле Джульетты.

Обычно это небольшие балконы (глубиной до 18 дюймов), которые используются перед французской дверью для посадки растений в горшках. Обычно это декоративный элемент на фасаде вашего дома. Эти балконы являются декоративным элементом фасада вашего дома.

Обычно это цельносварная алюминиевая конструкция с порошковым покрытием.

Все балконы Juliet — единственные в своем роде, созданные специально для вас. Стандартных балконов нет.При запросе предложения вам необходимо будет приложить эскиз «следа» балкона. Требуется информация о ширине, глубине и форме. Пол этих балконов обычно представляет собой алюминиевую рейку размером 1/4 дюйма на 3 дюйма.

Полный балкон

Так как это балконы с полностью открытой планировкой. Им потребуется дополнительная опора, которая может быть опорными кронштейнами под балконом, стяжными стержнями по сторонам балкона или угловыми колоннами, уходящими в землю.

Конструкция представляет собой алюминиевый каркас с водонепроницаемым алюминиевым настилом.Опорные стойки или коленные скобы изготовлены из алюминия. Тяги из нержавеющей стали. Конструкционные лезвия, если необходимо, изготавливаются из стали с порошковым покрытием.

Обратите внимание, что этот тип балкона обычно требует инженерных решений и в большинстве случаев не подходит для реконструкции конструкции, если только у вас нет возможности изменить каркас, если это необходимо для безопасной установки, или у вас есть возможность использовать опорные колонны.

Bloomframe

В период интенсивных разработок окно Bloomframe® было удостоено нескольких международных наград за дизайн.

1-е место в номинации «Лучший продукт, улучшающий жизнь», премия в области дизайна обоев.

The New York Times выбрала балкон Bloomframe в топ-10 лучших идей 2008 г.

Номинация на премию Федеративной Республики Германия за дизайн

Победитель Red Dot Design Award, Германия

Nomination Index Design Award Дания

Номинация MKB Innovation 100 лучших инновационных компаний Нидерландов

Номинация Spark Design & Architecture Awards 2009 США

Первая премия Audi Design Award 2008

В каком размере можно изготовить окно Bloomframe®?
Bloomframe® доступен в следующих размерах:
1700 мм (ширина) x 2400 мм (высота)
2300 мм (ширина) x 2400 мм (высота)
3000 мм (ширина) x 2400 мм (высота)
Размер может быть изменен.

Какова чистая поверхность балкона?
Чистая поверхность части пола составляет 3 м² для окна Bloomframe® максимального размера (3000 × 2400 мм)

Можно ли увеличить глубину балкона до 1,5м чистой?
Стандартная глубина балкона 1050 мм. Увеличить глубину невозможно.

Какая высота забора?
Размеры ограждения от поверхности застекленного пола балкона до верха балюстрады составляют около 1218 мм.Общая высота одной только балюстрады составляет 1222 мм

Как избежать опасности блокировки / захвата?
Окно Bloomframe® обеспечивает медленное открытие примерно 60 секунд. Обе руки пользователя требуются во время процесса открытия и закрытия. Перед тем, как ступить на пол, необходимо дождаться полного открытия окна Bloomframe®.

В случае дождя на открытом месте, как будет отводиться вода?
В закрытом состоянии окно Bloomframe® имеет те же свойства, что и окно.Положение окна Bloomframe® в основном используется в хороших погодных условиях, и его обязательно нужно закрывать при появлении дождя. В процессе закрытия оставшаяся вода на стеклянной поверхности не будет вытекать в помещение. Действительно, оконный порог Bloomframe® оборудован небольшим желобом, который направляет сток в сторону дренажных отверстий для отвода воды на улицу.

Как происходит контроль при отключении электроэнергии?
Окно Bloomframe® работает с трубчатым двигателем, который расположен горизонтально над верхней поперечиной окна Bloomframe® (внутри дома, за защитной крышкой).Этот двигатель управляется электронной системой, специально разработанной для окна Bloomframe®. Он имеет ручную систему аварийного отключения для открытия или закрытия окна Bloomframe® в случае сбоя питания.

Доступность для инвалидов?
Электронная система управления окнами Bloomframe® может быть установлена ​​на высоте, предусмотренной для инвалидов (максимум 1300 мм от пола). Как видно из прилагаемого документа по установке, предусмотрен порог доступности.

Какой срок защиты от переноса огня между квартирами?
Окно Bloomframe® в закрытом положении обеспечивает такую ​​же защиту, как и стандартное окно. Если необходим гарантированный период защиты от пожара, его можно изучить как вариант.

Какие правила лежат в основе конструктивных характеристик?
Основа конструктивных характеристик — Еврокод 8

Учитывается скользкость стеклянного пола? Соответствует ли пол нормам сопротивление / скользкость пола?
Остекление не считается стандартным полом. Могут быть предоставлены противоскользящие альтернативы, такие как остекление с трафаретной печатью и клейкие ленты.

Если мы сделаем покупку, то какие доставка и установка?
PortalP France производит и устанавливает окно Bloomframe®. PortalP France предоставляет установщику всю необходимую информацию и планы. Техническая служба PortalP France будет в прямом контакте с установщиком, чтобы предоставить всю необходимую информацию в любой момент процесса. В зависимости от города мы даже можем порекомендовать сертифицированных установщиков, которые помогут вам с вашим проектом.Что касается доставки, PortalP France может предоставить эту услугу, если она вас интересует, и мы можем доставить продукт к вам.

Архитектура, реагирующая на окна Bloomframe®

Инжиниринг, производство и сбыт

Пресс

Концепция и архитектура

Балконы на втором этаже — Домостроение

Возвращаясь домой после визита во Францию ​​или, возможно, из местного спектакля «Ромео и Джульетта», многие романтики клянутся: «В моей следующей спальне будет балкон.«Строители с клиентами, которые запрашивают балкон на втором этаже, должны придумать прочные детали, которые поддержат Джульетту и ее перила. В течение многих лет некоторые дизайнеры создавали балконы второго этажа путем консольного перекрытия балок перекрытия (или плиты перекрытия) через тепловую оболочку здания. Однако с этим связаны две серьезные проблемы: тепловые мосты и регулирование влажности.

Тепловые мосты и риски влажности

Некоторые строители решают проблему капиллярности путем установки фанеры на внешний настил, а затем — водонепроницаемого поверхностного материала, такого как стекловолокно.Это работает лучше, чем доски настила с дренажными зазорами, но все же оставляет сложную проблему на пороге двери. Поскольку консольные балки гарантируют, что внутренний пол и балконная площадка находятся на одном уровне, трудно предотвратить попадание дождя и снега. Для наилучшего управления водными ресурсами требуется, чтобы балкон или настил был на одну ступень ниже, чем внутренний пол, что невозможно, если балки перекрытия консольные.

Как колода, без столбов

Стив Бачек, архитектор

На балконе без консолей, скорее всего, будет лежак, похожий на палубу.Лучше всего расположить ригель подальше от обшивки, чтобы обеспечить дренаж, и старательно мигать, чтобы влага не попала в дом. Дальний конец балкона может поддерживаться стойками на опорах, но более традиционная эстетика достигается с помощью металлических стержней, тросов или кронштейнов. Все три варианта могут быть настолько утилитарными или декоративными, как вы хотите, но они должны быть спроектированы для обеспечения безопасности.

Кабели, кронштейны или опоры

Опора снизу с помощью скоб.Стив Бачек, архитектор

Поскольку консольные балки перекрытия — это глупость, как следует поддерживать настил? Для простоты предположим, что речь идет о прямоугольном балконе. Существует два возможных способа поддержки двух углов балкона, примыкающего к зданию: вы можете установить обычную балку настила, которая прикреплена к зданию, или вы можете поддержать углы на столбах, которые опираются на опоры, например, отдельно стоящая палуба. Что касается двух углов балкона, наиболее удаленных от здания, у вас есть три варианта: вы можете подвесить углы к зданию с помощью диагональных стальных стержней или тросов, вы можете поддержать углы снизу с помощью диагональных деревянных кронштейнов или вы можете поддерживать углы на независимых стойках, как обычную колоду.

Стальные балконы энергоэффективны. Бетон консольный, не очень

Несколько производителей, включая Metalcraft (metal-craft.net) из Пенсакола, Флорида, и Timmerman Manufacturing ( timmermanmfg.com ) из Коновер, Северная Каролина, проектируют, проектируют, производят и продают сборные стальные балконы, поддерживаемые несущими скобами. Этот тип балкона также, вероятно, можно заказать в вашем местном сварочном цеху, хотя вам может потребоваться, чтобы его спроектировал инженер. Поскольку металлические балконы выходят за пределы ограждающих конструкций здания, они представляют собой энергосберегающий подход к этой детали.

Бетон — это проводник, а не изолятор, так что нужно быть сумасшедшим, чтобы предложить консольную плиту перекрытия через тепловую оболочку здания, верно? К сожалению, консольные плиты перекрытия из бетона без термического разрыва чрезвычайно распространены в США. Консольные плиты — наиболее распространенный метод оформления балконов в коммерческих зданиях и во многих многоквартирных домах.

Если балкон с деревянным каркасом не для вас, остановитесь на стали.

Балкон от Metalcraft. Этот металлический балкон с порошковым покрытием был спроектирован и построен Metalcraft по индивидуальному заказу. Металлические кронштейны под балконом являются несущими, любезно предоставлены Metalcraft. Изготовленная на заказ стальная рама. Дизайнеры TrekHaus, дуплекса пассивного дома в Портленде, штат Орегон, определили стальной каркас для поддержки балконов второго этажа здания таким образом, чтобы не нарушать тепловую оболочку. Стальной каркас был разработан инженером Джеромом Мэдденом и изготовлен в местной сварочной мастерской Aaron’s Custom Metal Fab с разрешения Randy Hayslip / PDX Living LLC.

Подробнее

Некоторые из этих деталей являются новыми в коллекции Energy-Smart Advisor. Члены GBA Pro получают полный доступ к библиотеке деталей, которая содержит почти 2500 деталей о строительстве лучших, более плотных и энергоэффективных домов. Перейдите на GreenBuildingAdvisor.com/detail-drawings , чтобы просмотреть коллекции.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Джульетта Балкон и перила из искусственного балкона

Установите балкон Джульетты под окнами, чтобы он стал очаровательным дополнением фасада здания. Искусственный балкон — это доступный и легкий декоративный акцент, который придаст вашему дому впечатляющую привлекательность бордюров.Ограничьте привлекательность, которая не только заставит вас полюбить свой дом еще больше, но, несомненно, также увеличит вашу стоимость при перепродаже.

Hooks & Lattice предлагает различные стили искусственного балкона стандартных размеров и из материалов, таких как кованое железо и алюминий. Каждая деталь имеет прочный каркас с порошковым покрытием. Эта отделка очень устойчива к атмосферным воздействиям в течение многих лет. Кроме того, вы можете соединить искусственные балконы с оконными коробками из кованого железа для получения потрясающего эффекта.И, как прямой производитель, мы также будем работать с вами над созданием искусственных балконных перил в точном соответствии с вашими индивидуальными требованиями по мере необходимости. Так что продолжай! Искусственный балкон добавит вашему дому очарования и изящества.

Дизайн балкона Juilet

Искусственные балконы можно найти во всех типах архитектуры по всему миру. В Соединенных Штатах они — популярный способ одевать испанские, тюдоровские и все типы домов в средиземноморском стиле. Он дает элегантный вид, который вы хотите, без затрат или проблем с строительным кодом, связанных с созданием фактического выступа.Экономия затрат и практичность также делают дизайн Джульетты идеальным выбором для коммерческих структур, таких как отели, магазины розничной торговли и реставрация зданий на главной улице по всей Америке.

Превратите свой дом в элегантную классику с балконом Джульетты. Установите искусственные балконные перила вокруг окон и легко создайте привлекательную иллюзию внутреннего и внешнего пространства. Кроме того, мы предлагаем французские стили с искусственным балконом, такие как Belvista, Darrington и Glenaire. Эти конструкции выглядят как обычный балкон, но перила монтируются прямо за стеклом окна или раздвижной двери.

Производитель искусственного балкона

Hooks and Lattice — это прямой для вас производитель множества различных красивых балконов Джульетты в стандартных и нестандартных дизайнах и размерах.
