Каркас для гипсокартона: особенности и нюансы монтажа

Содержание:
Каркас для гипсокартона: материалы и общие принципы сборки
Как изготовить каркас для потолочной конструкции: особенности технологии
Обшивка стен гипсокартоном: конструкция металлического каркаса
Как сделать каркас для гипсокартонных перегородок: нюансы монтажа
Ниши и прочие объемные изделия: принципы построения каркаса

Каркас для обшивки стен, потолков и прочих декоративных изделий представляет собой достаточно сложную конструкцию, от которой в буквальном смысле слова зависит все – и внешний вид готового изделия, и его надежность, и, как результат, долговечность. Именно по этой причине изготовление каркаса должно проводиться в соответствии с некоторыми требованиями, которые и позволят готовому изделию служить верой и правдой долгие годы. Согласно каким принципам изготавливается каркас для гипсокартона из металлических профилей? Какой материал для этого нужен? Как гарантировать его надежность? На эти и многие другие вопросы мы постараемся ответить в текущей статье, в которой вместе с сайтом stroisovety. org приоткроем завесу тайны, которую не разглашает большинство мастеров-гипсокартонщиков.

Если вы задались целью научиться монтировать каркас из профиля для гипсокартона, то следует понимать одну важную вещь – каркас каркасу рознь. Преследуя ту или иную цель, нужно быть готовым к тому, что каждый вид изделия собирается по-разному. Единственное, что есть общего между каркасами различных конструкций, это принцип сборки, который мы и рассмотрим в первую очередь.

Каркас для гипсокартона фото

Каркас для гипсокартона: материалы и общие принципы сборки

Для того чтобы понять принципы конструирования, согласно которым изготавливается каркас под гипсокартон, для начала необходимо тщательным образом изучить весь спектр используемого материала. Как правило, для устройства каркаса используются следующие элементы.

• Профили ud – это направляющий профиль, с помощью которого задаются плоскости будущих изделий. Следует понимать, что данный тип профиля используется не только для соединения всего каркаса с существующими поверхностями, но и для сопряжения различных плоскостей одного и того же изделия.
• Профили cd – несущий профиль. На него возлагается вес готовой конструкции – именно к нему крепится гипсокартон.

Профили ud и cd для монтажа каркаса фото

• Профили для перегородок uw и cw. В принципе, это те же самые ud и cd, только большего размера – их используют для создания перегородок из гипсокартона. Данный тип профиля производится различной ширины: 50мм, 75мм, 100мм, 125мм и 150мм.
• Соединители профилей. Существует три типа соединительных элементов, без которых монтаж каркаса для гипсокартона просто невозможен. Это прямой cd-соединитель, крестообразный cd-соединитель (в народе называется «краб») и двухуровневый cd-соединитель, используемый для соединения несущих профилей в разных уровнях. Прямой cd-соединитель используется для удлинения несущего профиля, а крабы применяются для крестообразного их соединения.
• П-образный кронштейн. Предназначен исключительно для крепления несущих профилей к существующим стенам или потолку.

П-образный кронштейн для крепления несущих профилей фото

• Быстроподвес. Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.

Чтобы изготовить металлический каркас из гипсокартона, кроме вышеописанных элементов понадобятся крепежные изделия:

• тексы (саморез по металлу диаметром 3,5мм и длиной 9,5мм), используемые для соединения профилей между собой;
• саморезы по металлу диаметром 3,5мм и длиной 25мм для крепления гипсокартона;
• дюбели диаметром 6мм, необходимые для установки профилей и других крепежных элементов на существующие стены или плиты перекрытия.

Крепежные изделия для монтажа каркаса фото

Как изготовить каркас для потолочной конструкции: особенности технологии

Каркас для гипсокартона на потолок представляет собой сетку, состоящую из несущих профилей cd, закрепленную к стенам посредством направляющих ud и к потолку с помощью П-образных кронштейнов или быстроподвесов. Что касается самой сетки, то в одном направлении профили монтируются с шагом 400мм, а в другом устанавливаются перемычки через каждые 2,5м. Для установки перемычек (которые необходимы при соединении отдельных листов между собой) применяется крабовый cd-соединитель.

Теперь о креплении каркаса к существующим перекрытиям – подвесы или П-образные кронштейны монтируются с шагом 500мм под каждый установленный несущий профиль.

Изготавливая каркас для гипсокартона своими руками, в обязательном порядке необходимо пользоваться уровнем – направляющие профили монтируются с использованием гидравлического или лазерного уровня, а несущие устанавливаются по туго натянутой нити.

Как сделать каркас под гипсокартон своими руками фото

Обшивка стен гипсокартоном: конструкция металлического каркаса

В отличие от потолочного каркаса, основание для обшивки стен изготавливается с меньшими требованиями. Здесь вертикальные несущие профили монтируются с шагом 600мм по центрам – два из них должны располагаться по краям листа гипсокартона и один посередине.

Металлический каркас для гипсокартона фото

Формирование плоскости будущей стены происходит следующим способом. Сначала направляющий профиль устанавливается на пол, потом, используя длинный или лазерный уровень, на стены и только после этого на потолок. К стенам несущие профили фиксируются П-образными кронштейнами, установленными под каждый из них с шагом 600мм.

Обшивка стен гипсокартоном фото

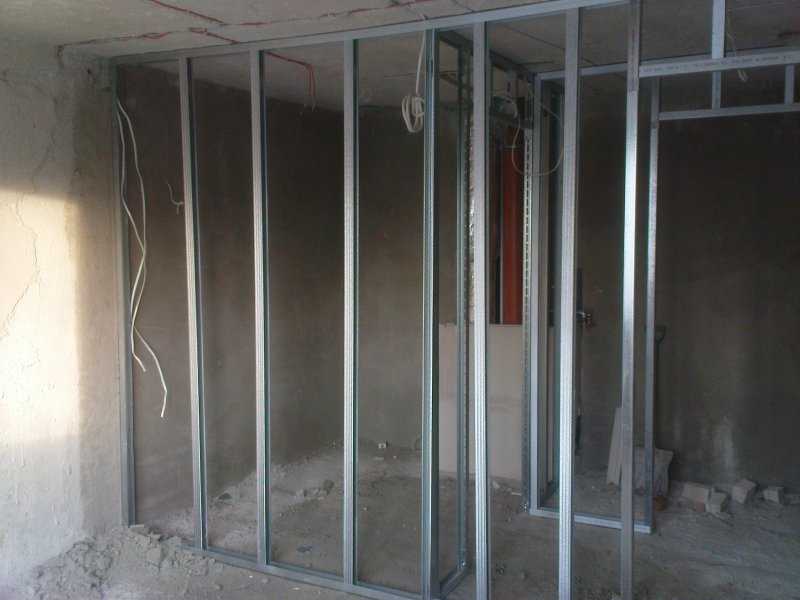

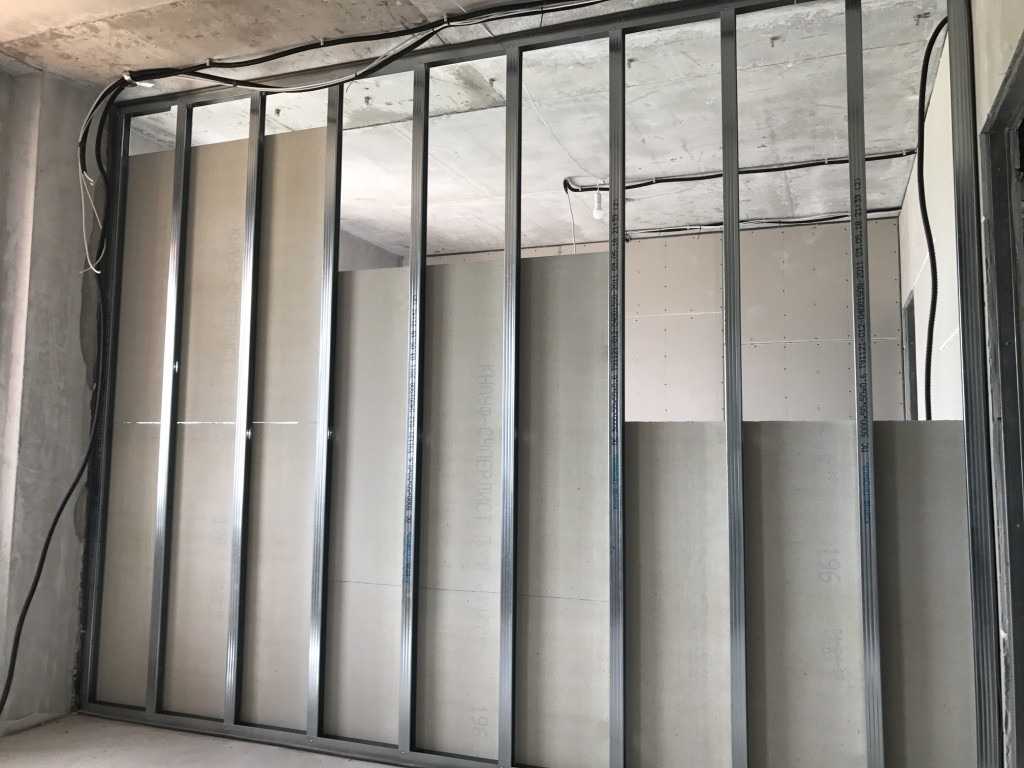

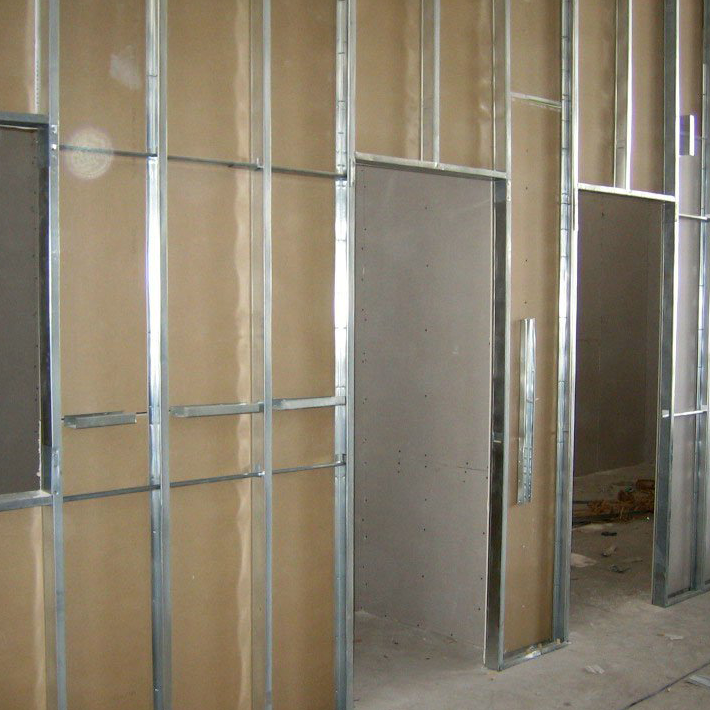

Как сделать каркас для гипсокартонных перегородок: нюансы монтажа

Особенность каркаса под гипсокартонную перегородку заключается в том, что несущие профили не крепятся ни к одной из стен – они просто «расклиниваются» между потолком и полом. Как и в случае с каркасом для стен или потолка, периметр (плоскость) перегородки формируется из направляющих профилей uw – они крепятся непосредственно к стенам, полу и потолку. После этого в полученный периметр устанавливаются вертикальные несущие профили cw с шагом 400мм. Следует понимать, что редко установленные стойки каркаса – это заведомо хлипкая и ненадежная перегородка.

В процессе изготовления такого каркаса отдельное внимание необходимо уделить дверному проему, если, конечно, такой имеется в перегородке. В профили, располагающиеся по периметру проема, необходимо вставить деревянный брус, который позволит надежно закрепить дверь любого веса.

Как сделать каркас для гипсокартонных перегородок фото

Ниши и прочие объемные изделия: принципы построения каркаса

Каркас для декоративной ниши или арки можно назвать одним из самых сложных изделий – чтобы его соорудить, понадобится напрячь все свое воображение и накопленные знания. Монтаж объемного каркаса выполняется согласно принципам изготовления коробов. Здесь следует учитывать следующие нюансы.

• Во-первых, все углы (даже изогнутые) собираются из скрученных воедино двух направляющих профилей. При необходимости они надрезаются для закругления угла. Угловой профиль как бы расклинивается перемычками между двумя прилегающими друг к другу стенами.
• Во-вторых, это прорези. Они формируются из двух вертикально стоящих направляющих (ud), скрепленных между собой перемычками, которые ограничивают вырез по горизонтали. Если сделать наоборот, то конструкция будет ослабленной.
• В-третьих, это полки. Здесь сложного ничего нет – периметр полки набирается из ud, после чего усиливается несущими профилями.

Устройство каркаса под гипсокартон фото

Ну и в завершение этой темы скажу лишь одно – чтобы собрать объемный каркас для гипсокартона, следует комбинировать все способы, описанные выше. Одна часть может собираться по принципу установки потолка, другая, как гипсокартонные перегородки, третья, как стены, ну а для монтажа четвертой может понадобиться комбинированный вариант. В общем, подключайте весь свой технический разум и конструируйте – единых стандартов здесь нет. Главное, чтобы каркас был жестким и легко выдерживал возлагаемые на него нагрузки.

Автор статьи Александр Куликов

монтаж каркаса потолка из профиля под гипсокартон, как сделать правильный каркас из металлопрофиля, установка

Содержание:

Что такое каркас и его назначение
Виды каркасов для гипсокартона
Разнообразие профилей для сборки каркасов на потолке
Подвесы и соединительные элементы
Крепежи для каркасов из металлопрофиля
Проектирование и выполнение расчета
Подготовка потолочной поверхности
Сборка ячеистого каркаса
Установка поперечного каркаса
Создание многоуровневого каркаса
Видео

Сборка каркаса для потолочной конструкции из гипсокартонных плит является ответственным процессом, для выполнения которого требуется особая внимательность, поскольку от правильности монтажа зависит прочность создаваемого покрытия и его внешний вид.

Что такое каркас и его назначение

Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона. То, насколько привлекательным получается внешний вид конструкции, и ее долговечность зависит от правильности проектирования и сборки каркаса потолка из ГКЛ под перекрытием из бетона или древесины.

Если при его обустройстве по незнанию или невнимательности допущены ошибки и просчеты, приходится переделывать всю работу полностью. Поэтому так важно знать, как следует собирать каркас, который представляет собой несущую конструкцию, монтируемую из линейных элементов таких, как стальной профиль или деревянный брус.

Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить. Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ.

Еще одной задачей монтажа каркаса под гипсокартон на потолок является обустройство пространства для укладки электропроводки под светильники, встраиваемые в материал покрытия.

Виды каркасов для гипсокартона

На классификацию каркасов для гипсокартона влияет несколько критериев:

• применяемый материал;
• количество ярусов;

В зависимости от используемых материалов для сооружения каркаса для гипсокартона на потолок, он может быть:

1. Деревянным. Для его изготовления задействуют брус. Такую конструкцию сооружают нечасто, поскольку она получается дорогостоящей и при этом не обладающей достаточной прочностью и долговечностью, а также восприимчивой к повышенной влажности. Кроме этого, деревянный брус следует подвергать обязательной обработке антисептиками — защитой от гниения и бактерий, и антипиреном – средством от возгорания. Главное преимущество данной конструкции заключается в ее экологической чистоте.
2. Металлическим. Чтобы его собрать, потребуются несколько видов профилей. Элементы из металла стоят дешевле, отличаются прочностью и долговечностью. На сегодняшний день технология монтажа каркаса из металлического профиля на потолок полностью отработана, процесс этот несложен и не слишком трудоемок. Если сборка планируется в помещении с высоким уровнем влажности, тогда предпочтительнее использовать оцинкованные изделия.

Одновременно каркасы, сделанные из металлопрофиля, подразделяются на:

1. Ячеистые. Состоят они из линейно расположенных элементов и перемычек, которые устанавливают между ними перпендикулярно и с одинаковым интервалом. Каркасы получили такое название, поскольку профили и перемычки образуют в них ячейки одного размера прямоугольной или квадратной формы.
2. Поперечные. В данном случае каркас собирают из поперечно установленных металлических профилей, которые закрепляют в направляющих. На поперечную систему необходимо меньше материалов, чем на ячеистую конструкцию. Одновременно процессу создания такого каркаса на этапе проектирования и нанесения разметки требуется больше аккуратности.

Каркас в соответствии с количеством ярусов бывает:

1. Одноуровневым. При его сооружении деревянные балки или профили располагают в единой горизонтальной плоскости, в результате чего образуется ровный гипсокартонный потолок, у которого на всем протяжении одинаковая высота.
2. Многоуровневым. Этот каркас потолка из гипсокартона собирают при обустройстве нескольких ярусов и для создания плавных обводов и сложных фигур. Также с его помощью собирают многоуровневую потолочную конструкцию, где материал обшивки крепят по периметру стен, а в центре размещают натяжное полотно из ткани или поливинилхлорида.

Разнообразие профилей для сборки каркасов на потолке

Для сооружения каркаса для потолка из ГКЛ потребуются:

• профили;
• подвесы и соединительные элементы;
• крепежные изделия.

При создании подвесной конструкции задействуют металлические профили разных типоразмеров. Если оформление потолочной поверхности будет производиться в помещениях с постоянно повышенным уровнем влажности, это обычно ванная, санузел и кухня, тогда нужно использовать оцинкованную продукцию, поскольку она более устойчива к коррозийным процессам. Подобный каркас потолка из профиля прослужит гораздо дольше и более высокая цена на него оправдает себя.

Профиль является длинным изделием, сделанным из листа металла с цинковым покрытием. Его размеры и величина сечения зависят от задач, которые ему необходимо выполнить в конструкции каркаса.

Используемые комплектующие изделия подразделяются на несколько категорий:

1. Потолочный профиль (ПП или CD). Он имеет в сечении П-образную форму, ширину 60 и высоту 27 миллиметров. На полке профиля присутствуют канавки, придающие ему повышенную прочность и требуемую жесткость. Является основным элементом каркасного потолка из гипсокартона, поскольку именно к нему прикрепляют листы материала для отделки.
2. Потолочный направляющий профиль (буквенное обозначение ПНП или UD). Имеет аналогичное сечение, но иные параметры – его высота составляет 28, а ширина 27 миллиметров. Крепят профиль данного вида вдоль периметра помещения под потолком. Выполняет направляющую функцию для ПП профилей. На нем имеются готовые отверстия под крепежные детали.
3. Арочный профиль обозначается сокращенно ПА. Его задействуют для сборки каркасов криволинейной формы, к примеру, волнообразной. ПА обычно используют при необходимости создать многоярусную гипсокартонную конструкцию. Высота изделия равна 60 миллиметров, а ширина – 27 миллиметров. У данного профиля отсутствуют продольные ребра жесткости.
4. Угловой профиль (ПУ). Это элемент небольшого размера с многочисленными отверстиями. Его используют с целью придания углам дополнительной прочности и точного соблюдения их размеров.

Важно различать ПНП и обычный направляющий профиль (ПН). Последние изделия применяют для сборки каркасов для обустройства гипсокартонных перегородок и отделки стен при помощи этого материала.

Подвесы и соединительные элементы

Профили выполняют функцию балок, их нужно не только прикрепить к потолочному перекрытию, но и соединить между собой, в противном случае они оказываются бесполезными. Подвесы и соединители обеспечивают сборку каркаса под гипсокартон из металлопрофиля на потолок.

Следующим после профилей по важности считается П-образный подвес, он представляет собой скобу, производимую из катаной стали, у которой ширина равна 27, а высота — 60 миллиметрам. Ее ширина аналогична ширине ПП профиля.

По всей длине «лапок» подвеса имеется большое количество парных отверстий, расположенных с одинаковыми промежутками. На основании этого элемента имеются крепежные отверстия для фиксации анкерных болтов на перекрытиях из бетона и саморезов на деревянной основе.

Именно на подвесы для каркаса из металлопрофиля на потолок приходится наибольшая степень нагрузки, поэтому специалисты не рекомендуют экономить деньги на их применении.

Функция, которую должны выполнять соединители, понятна из их названия. Ими пользуются для соединения профилей в определенном положении между собой.

Производители выпускают много разных соединителей:

1. Продольный. Предназначается для соединения ПП между собой. С помощью этого типа соединителей можно создавать конструкции большей длины, чем этот параметр у одного профиля, если ее оказывается недостаточно.
2. Угловой. Является отрезком профиля, имеющим в центре пропил и сгиб в этом же месте. Такой элемент применяют с целью соединения ПП под разными углами – острым, тупым, прямым, что зависит от конструкционной особенности каркаса потолка из профиля под гипсокартон.
3. Т-образный. Это изделие необходимо для стыковки примыкающих друг к другу профилей. Допустимо не только перпендикулярное расположение ПП и Т-образного соединительного изделия, но и под углом разной величины, поскольку у этого элемента имеются сгибы.
4. Элемент типа «краб». Он обеспечивает соединение от трех до четырех потолочных профилей между собой на одном уровне или крест-накрест.
5. Двухуровневый соединитель. Предназначается для выполнения той же задачи, что и для «краба», но профили в нем располагаются один выше другого.

Делая расчет требуемого количества материалов, следует помнить, что профили, подвесы и соединительные элементы нужно приобретать с запасом, составляющим 10 – 20%. Наличие резерва позволяет немедленно заменить испорченное или бракованное изделие.

Крепежи для каркасов из металлопрофиля

Чтобы собрать на потолке каркас из профиля под гипсокартон, все его элементы необходимо скрепить между собой. При строительстве подвесной потолочной конструкции из крепежных изделий в основном задействуют самонарезающие шурупы, которые еще называют саморезами.

Для соединения профилей друг с другом применяют:

• шурупы самонарезающие прокалывающие – марки LN9, LN9.5, LN12 и т. д.;
• саморезы сверлящие – марки LB9, LB11, LB16 и т.д.

Цифра, расположенная после буквенного значения, обозначает длину саморезов в миллиметрах. Диаметр крепежных изделий для металлопрофиля, как правило, равен 3,5 миллиметра.

В продаже встречается разновидность таких элементов с тонкой шляпкой. Подобные крепежи предназначаются для использования, когда нужно вкрутить саморез в месте, к которому в дальнейшем будут прилегать ГКЛ.

Подвесы и каркас из металлопрофилей прикрепляют к потолочному перекрытию с использованием дюбелей или шурупов в зависимости от материала, из которого сделано черновое основание. Если подвесную конструкцию устанавливают в деревянном доме, то применяют саморезы, которые намного больше «клопов», соединяющих ее элементы.

Проектирование и выполнение расчета

Начальный этап создания потолка из металлопрофиля заключается в его проектировании и проведении соответствующих расчетов. Для этого нужно приготовить несколько листов бумаги, угольник, линейку, карандаш и ручку.

Чтобы выполнить замеры в помещении, потребуются линейка и лазерный или гидравлический уровень. Для деления потолочной поверхности на участки и ее разметки необходимы маркер и специальная отбивочная нить.

Работу выполняют в определенной последовательности:

1. Замеряют длину каждой стены помещения. Даже в прямоугольных комнатах противоположные стороны имеют разные размеры. Зрительно это может быть незаметно, но для разметки подвесной потолочной конструкции это обстоятельство имеет немаловажное значение.
2. Расстояния измеряют от пола до потолка в каждом из углов, в середине каждой стены и в центре комнаты.
3. Находят угол с наименьшей высотой на основании данных, которые были получены раньше. В этом месте затем измеряют расстояние от перекрытия до плоскости подвесной гипсокартонной конструкции. При расчете данного параметра нужно учитывать два важных нюанса – высоту комнаты и вид коммуникаций и объектов, которые планируется разместить в промежутке между ГКЛ и черновой основой. Оптимальным принято считать расстояние, равное 50 – 65 миллиметров. Его будет достаточно для электропроводки и крепления точечных осветительных приборов.
4. Рисуют линии подвесного потолка. Пользуясь уровнем, карандашом и специальной нитью по периметру помещения наносят разметку будущей потолочной конструкции, согласно которой предстоит смонтировать каркас с применением деревянного бруса или профилей из металла.
5. На бумажном листе рисуют план комнаты в масштабе с указанием всех размеров и схему каркаса для потолка из гипсокартона.
6. Наносят на бумагу разметку мест монтажа направляющего профиля и крепежных элементов, которые располагают с интервалом, равным от 25 до 40 сантиметров.
7. На схеме отмечают линии нахождения потолочных профилей. Для ячеистой конструкции расстояние между ними делают равным 60 сантиметрам – эта величина составляет половину длины листа гипсокартона. При поперечной установке этот промежуток должен не превышать 30 – 40 сантиметров. Следует не забывать, что края двух смежных плит нужно будет крепить к одному и тому же профилю, а на плане линии проводят посередине ПП.
8. Схему дополняют отметками мест размещения подвесов через 40 – 60 сантиметров и точками монтажа осветительных приборов и элементов электропроводки.
9. Чертеж переносят с бумажного листа на заранее подготовленное потолочное перекрытие с использованием рулетки и специальной нити. Горизонтальность плоскости проверяют при помощи уровня.
10. Основываясь на схеме монтажа каркаса на потолок из профиля, рассчитывают количество всех комплектующих изделий, включая крепежи и соединители.

ГКЛ и подвесную конструкцию для их крепления располагают перпендикулярно оконным рамам и плоскости стекол длинной стороной.

Подготовка потолочной поверхности

Прежде, как сделать каркас для гипсокартона на потолок, следует подготовить перекрытие к монтажу подвесной системы:

1. Черновое основание очищают от остатков старых отделочных материалов.
2. Сначала снимают люстру и другие навесные предметы.
3. Поверхность очищают от разных загрязнений. Имеющиеся щели и трещины заделывают шпаклевкой. Основу грунтуют и потом обрабатывают антисептическим составом.

Сборка ячеистого каркаса

Для установки профиля под гипсокартон на потолок кроме стремянки понадобятся такие инструменты:

• уровень;
• маркер и нить;
• молоток;
• шуруповерт;
• перфоратор.

После того как потолочное перекрытие уже распланировано и разбито на ячейки величиной 60х60 сантиметров, приступают к монтажу профилей и подвесов:

1. В соответствии с линией, нанесенной на стену, прикрепляют направляющий профиль. Перед этим на примыкающую к стене сторону наклеивают уплотнительную ленту и с промежутком 30 – 40 сантиметров делают отверстия под дюбели. Направляющие нужно установить по всему периметру комнаты и скрепить их друг с другом угловыми соединителями.
2. В 30 сантиметрах от стены фиксируют подвесы каркаса. При этом ориентируются на линии расположения основных профилей. Потом подвесы фиксируют дюбелями с интервалом 60 сантиметров так, чтобы каждый из них находился в центре между профилями-перемычками. «Лапки» на подвесах загибают вниз.
3. Приступают к подготовке потолочных профилей. Значение величины, указанной в схеме, уменьшают на 5 – 10 миллиметров, чтобы гипсокартонный потолок в условиях повышенной температуры не подвергался деформации по причине расширения профилей.
4. ПП вставляют в направляющие и саморезами «клопами» соединяют с подвесами. Чтобы выровнять конструкцию относительно горизонтальной плоскости, потребуется уровень и участие помощников.
5. После завершения монтажа основных ПП между ними размещают перемычки из металлических профилей, нарезанных отрезками по 590-595 миллиметров. Крепление выполняют крест-накрест, используя соединители типа «краб» и самонарезающие шурупы.

На обратную сторону каркаса, которая обращена к перекрытию, необходимо наклеить уплотнительную ленту. Это лучше делать до закрепления профиля на подвесах. Уплотнительная лента является продукцией из пористого материала шириной 30 миллиметров с самоклеящимся основанием. Ею пользуются при креплении конструкции, чтобы обеспечить плотное прилегание каркаса для гипсокартонного полотна к бетону и для снижения уровня звукопередачи.

Установка поперечного каркаса

Для монтажа на потолок металлического каркаса поперечного типа потребуется меньше материала. Дело в том, что для его сборки нет необходимости использовать перемычки и соединители «краб». Но при этом следует уменьшить расстояние между поперечными профилями и вместо 60 сантиметров соблюдать интервал, равный 40 – 50 сантиметрам.

Существует определенная последовательность обустройства поперечного каркаса:

1. На поверхность потолочной основы наносят разметку для направляющих, используя нить, отбивают места расположения профилей. Также необходимо определить угол, максимально приближенный к 90 градусам.
2. В стене высверливают отверстия для установки направляющего профиля с промежутком 30 – 40 сантиметров.
3. Оклеивают уплотнительной лентой направляющий профиль и фиксируют к стене шурупами с дюбелями, которые выбирают в зависимости от особенностей поверхности – они бывают забивными или вкручивающимися.
4. Подвесы размещают в 30 сантиметрах от стены и на расстоянии 60 сантиметров один от другого. Концы изделий направляют вниз.
5. Для монтажа поперечного потолочного профиля нарезают элементы нужной длины. Чтобы в случае теплового расширения гипсокартон не был поврежден и не покоробился, от металлопрофиля нужно отрезать около 5 миллиметров.
6. С нижней стороны профиля наклеивают уплотнительную ленту, вставляют его в направляющие и прикрепляют к подвесам малыми саморезами «клопами».

Создание многоуровневого каркаса

Существует немало вариантов сооружения многоуровневой подвесной потолочной конструкции, которая может иметь различную форму.

В данном случае описывается процесс, как сделать каркас для гипсокартона на потолке, если им планируется обшить оба яруса системы и борта, имеющиеся между ними:

1. Сначала выполняют разметку. Составлению схемы и переносу ее на потолочную поверхность следует уделить максимум внимания.
2. На стене рисуют линии установки направляющих профилей для обоих уровней – нижнего и верхнего. Потом делают отверстия под крепежи.
3. На стене прикрепляют направляющие профили для обустройства верхнего уровня так, как было ранее описано в статье.
4. Монтируют прямые подвесы. Промежутки между ними можно уменьшить, а значит, получится установить большее количество этих изделий, что необходимо по причине увеличения нагрузки, оказываемой на потолочное перекрытие.
5. Крепят ПП верхнего уровня аналогично тому, как это производилось для одноуровневой потолочной системы. Можно собирать как ячеистую, так и поперечную конструкцию каркаса.
6. На стене фиксируют направляющие для нижнего уровня каркаса.
7. Прямой профиль нарезают на большое количество вертикальных стоек, которые выполняют функцию «бортов» между потолочными уровнями. Стойки крепят к несущей части верхнего уровня с использованием Т-образных или многоуровневых соединителей.
8. Внизу стоек закрепляют арочный профиль, который можно поменять на направляющий профиль, но на него нужно предварительно равномерно нанести разрезы и согнуть его в определенных местах.
9. Между направляющими нижнего уровня и арочным профилем закрепляют несущие потолочные профили.

В результате должен получиться правильный каркас для потолка из гипсокартона, в котором на верхний уровень будет действовать дополнительная нагрузка. При выполнении подобной работы не помешает помощь опытного монтажника.

Руководство по стойкам и каркасу стен

При выполнении любого проекта реконструкции дома почти невозможно избежать вопросов, связанных с гипсокартоном, стойками и каркасом. Это может быть связано с крупными реконструкциями, такими как удаление стены или строительство пристройки. Но это может относиться даже к мелким исправлениям, таким как установка вешалки для полотенец в ванной или повешение картины. Знание того, что находится за этим гипсокартоном, и несколько основных размеров стоек и каркаса помогут вашему проекту идти проще и выглядеть лучше.

10 лучших искателей гвоздей 2023 года, проверенные и проверенные

Что стоит за гипсокартоном?

Гипсокартон — это жесткая плита на основе гипсокартона, которая образует большинство стен в домах. Часто называемый гипсокартоном, гипсокартон обычно имеет толщину 1/2 дюйма. Он либо привинчивается, либо прибивается гвоздями непосредственно к стойкам стены. Если бы вы могли заглянуть за гипсокартон или снять его, вы могли бы увидеть что-либо из следующего:

Изоляция

Наружные стены обычно имеют изоляцию из стекловолокна, целлюлозы, минеральной ваты или пены. Наружные стены старых домов могут не иметь изоляции за гипсокартоном. Внутренние стены обычно не имеют изоляции, но иногда имеют ее в качестве звукоизоляционного устройства.

Ель / Марго Кавин

Оконные и дверные перемычки

Заголовки — это горизонтальные элементы, которые проходят через верхнюю часть дверей, окон и входов. Заголовки важны, потому что они выдерживают вес, который обычно поддерживался бы вертикальными стойками в этом пространстве. Одна из причин заботиться о заголовках заключается в том, что они дают вам воздух и свет. Чем шире заголовок над окном, тем больше окно. Таким образом, вы получаете больше воздуха и света. Кроме того, внутри дома крепкая перегородка над дверью между кухней и гостиной может помочь связать две комнаты вместе.

Провода

Электрические кабели обычно проходят за гипсокартоном, либо проходят горизонтально через отверстия в стойках, либо закрепляются скобами вертикально по бокам стоек. Выходные кабели, как правило, имеют высоту около 12 дюймов. Выключатели света имеют высоту около 48 дюймов, поэтому ожидайте увидеть электрические кабели вокруг этой области. Вы не должны находить незакрепленные электрические провода: только провода, связанные вместе в виде кабелей с металлической или пластиковой оболочкой. Свободные провода не допускаются большинством электрических норм. Однако в некоторых старых домах вы можете столкнуться с незакрепленными проводами, называемыми проводкой с ручкой и трубкой.

Ель / Марго Кавин

Сантехнические трубы

Сантехнические трубы из PEX, меди или оцинкованной стали находятся за стенами в основном для обслуживания кухонь и ванных комнат. Трубы проходят сквозь стены больше вертикально, чем горизонтально. Типичным примером может служить синяя труба PEX и красная труба PEX, идущие вертикально вверх от водонагревателя и основного водопровода в подвале.

Ель / Марго Кавин

Другие возможные характеристики

• Огненные блоки: Вы можете столкнуться с короткими горизонтальными шипами, которые действуют как огненные блоки и замедляют движение огня.
• Насекомые: Даже самая плотная стена может оказаться с пауками и паутиной.
• Мертвые паразиты: иногда крысы и мыши умирают внутри стены и остаются там, пока не будут обнаружены во время проекта реконструкции.
• Мусор: Иногда строители пропускают строительный мусор в колодцы стен.
• Острые шурупы и гвозди: если стена с другой стороны гипсокартонная, велика вероятность того, что вы наткнетесь на несколько шурупов или гвоздей, которые не попали в шпильки.
• Гипсовые ключи: Если стена с другой стороны сделана из гипса, штукатурка продавится через металлическую или деревянную планку, чтобы создать необходимые ручки, называемые ключами.

Насколько далеко друг от друга шпильки?

Для пролетов шпилек применяется тип измерения, называемый по центру . Шпильки измеряются от центра одной шпильки до центра соседней шпильки. Несущая стена, иногда называемая перегородкой, поддерживает вес дома над ней; ненесущая стена поддерживает только собственный вес. Перед удалением любой стены проконсультируйтесь с лицензированным подрядчиком или инженером-строителем. Даже гонорар инженера-строителя намного меньше, чем стоимость ремонта обрушившейся стены или крыши.

Как определить несущую стену?

Глядя на балки перекрытия (либо из подвала, либо из чердака), можно понять, является ли стена несущей; обычно несущие стены проходят перпендикулярно балкам. Внешние стены также обычно являются несущими, в то время как стены, у которых нет стен, столбов или других опор непосредственно над или под ними в конструкции, вряд ли будут несущими.

Смотреть сейчас: Как определить, является ли стена несущей

16 дюймов по центру

Стойки несущей стены обычно располагаются на расстоянии 16 дюймов друг от друга по центру. Это предсказуемое расстояние позволяет вам легко находить шпильки при попытке повесить картину, установить полки или установить новые кухонные настенные шкафы, среди других проектов.

24 дюйма по центру

Ненесущие стены могут иметь вертикальные стойки, расположенные на расстоянии до 24 дюймов друг от друга по центру. Поскольку ненесущие стены несут только вес гипсокартона и некоторые электрические и сантехнические работы внутри, можно установить более широко расставленные стойки. В некоторых домах несущие стены расположены на расстоянии 24 дюйма друг от друга по центру.

Ель / Марго Кавин

Совет

Нужно найти стойку в стене, но нет под рукой устройства для поиска гвоздей? Простой трюк — привязать тонкую нить к сильному магниту на холодильник и оставить несколько дюймов нити в качестве хвоста. Удерживая конец «хвоста», проведите магнитом впритык к стене кругами диаметром в несколько дюймов (по горизонтали и вертикали). В конце концов, магнит притянется к металлическому шурупу или гвоздю, который использовался для крепления гипсокартона к стойке. Вы только что нашли центр шпильки. Оттуда вы можете измерить расстояние до соседних стоек с помощью рулетки.

Как использовать прокладки для гипсокартона

Каркасная система ProSTUD® для гипсокартона | ClarkDietrich Building Systems

Стальные стойки для гипсокартона с технологией smart edge™

Каркасная система ProSTUD для гипсокартона (ProSTUD® и ProTRAK®) с технологией Smart Edge™ — это инновационная стальная стойка для гипсокартона, которая устанавливает новый отраслевой стандарт высокой производительности. Его запатентованная конструкция сочетает в себе высокопрочную сталь с дополнительными элементами жесткости для стойки каркаса из гипсокартона, о которой раньше никто и не мечтал.

Найти в:

Внутренний каркас > Каркас из гипсокартона

Внутренний каркас > Огнестойкие системы

Внутренний каркас > Звукоизоляционные системы

Внутренний каркас > Потолки

Применение: стандартная стена, стена-гофра

• Описание
• Технические данные
• Установка
• Ресурсы
• Представления
• Образцы

Когда мы приступили к разработке этой революционной системы каркаса из гипсокартона, мы хотели, чтобы она была самой лучшей и самой инновационной. Итак, мы вызвали профессионалов — ребят, которые работают с продуктом изо дня в день. Каркас ProSTUD для гипсокартона был разработан, испытан и одобрен в полевых условиях. Результат? Характеристики каркаса из гипсокартона, разработанные профессионалами для профессионалов.

Более того, каркас ProSTUD для гипсокартона прошел всесторонние лабораторные испытания на прочность, огнестойкость и звукоизоляцию. Ни одна другая система каркаса из гипсокартона не была так тщательно протестирована, как ProSTUD. Так что работать с ним не только мечта, но и характеристики, соответствующие требованиям современных строительных норм и правил. ProSTUD доступен по всей стране.

Патент США № 9,010,070

• По любым вопросам о каркасных изделиях ProSTUD для гипсокартона обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.

Информация о профиле ProSTUD

Ширина полотна: 1-5/8″ (162), 2-1/2″ (250), 3-1/2″ (350), 3-5/8″ (362 ), 4 дюйма (400), 5-1/2 дюйма (550) и 6 дюймов (600)
Фланец: 1-1/4 дюйма
Кромка: зависит от размера шпильки
Технология Smart Edge™

Толщина материала:

• ProSTUD 25 / 15mil (25ga EQ) 50ksi
• ProSTUD 20 / 18 мил (эквалайзер 20ga) 70ksi
• ProSTUD 30MIL 33ksi
• ProSTUD 33MIL 33ksi

Покрытий:

• G40EQ входит в стандартную комплектацию, G40 доступен по запросу.
• Другие покрытия доступны по специальному заказу: G40EQ DiamondPlus®, G60 и G90.
• G40EQ Diamond Plus доступен только на некоторых рынках и имеет определенную толщину. Свяжитесь с торговым представителем ClarkDietrich, чтобы узнать о доступности на рынке.

Информация о профиле ProTRAK

Ширина полотна: 1-5/8″, 2-1/2″, 3-1/2″, 3-5/8″, 4″, 5-1/2″, & 6 »
Ножки: 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, и 3″

Доступны не все комбинации стенки, опоры и калибра. Для получения подробной информации обратитесь в местный офис продаж.

Толщина материала:

• ProTRAK 25 / 15mil (25ga EQ) 50ksi
• ProTRAK 20 / 18 мил (эквалайзер 20ga) 50ksi
• ProTRAK 30MIL 33ksi
• ProTRAK 33MIL 33ksi

Покрытия:

• G40EQ входит в стандартную комплектацию, G40 доступен по запросу.
• Другие покрытия доступны по специальному заказу: G40EQ DiamondPlus®, G60 и G9.0.
• G40EQ Diamond Plus доступен только на некоторых рынках и имеет определенную толщину. Свяжитесь с торговым представителем ClarkDietrich, чтобы узнать о доступности на рынке.

Преимущества конструкции:

• Высокопрочная сталь в сочетании с низкопрофильными канавками жесткости полок и двойным смещением стенок настила увеличивает прочность и обеспечивает большую предельную высоту
Рельефное ребро
• с ромбовидным тиснением создает жесткость, уменьшая выцветание фланца и выкручивание шурупов при установке гипсокартона
• Прочные и легкие шпильки и направляющие режут и управляются легче, чем обычные шпильки из плоской стали
• Фланцевые канавки обеспечивают линию обзора для выравнивания гипсокартона и помогают расположить винты в стыке гипсокартона для соблюдения требования к кромке 3/8 дюйма
• Усовершенствования перемычек и ножек в ProTRAK® позволяют получить прямые и жесткие элементы, что делает его лучшим выбором для каркаса стен, перемычек, потолков и переборок

Конструктивные преимущества:

• Разработаны с учетом дополнительных требований к прочности современных строительных норм и правил:
• IBC 2018, AISI S100-16, ICC-ES AC86 (2019)
• Сертифицировано UL с перечнем более 50 конструкций, включая U419, V438 и сборные перегородки
.
• Исключительное качество звука в более чем 50 протестированных звуковых сборках
• Независимая сертификация продукции: Intertek — CCRR 0207
• Может внести баллы LEED® в LEED v4.1, v4 или LEED 2009. Также доступны проверки EPD и HPD.
• Национальная доступность

Ограничение высоты

Какие таблицы ограничения высоты ProSTUD® следует использовать?

ProSTUD, как и любая внутренняя стойка для гипсокартона, может использоваться в самых разных целях, включая стены, потолки и софиты. Хотя в некоторых условиях может потребоваться опыт профессионального проектировщика, многие сборки можно выбрать на основе табличных данных. Найдите требуемую сборку ниже и следуйте инструкциям по выбору подходящего элемента ProSTUD.

Узнайте больше из оперативного интервью с Патриком У. Фордом PE, SE, техническим директором, SFIA



Техническая публикация SFIA

• Пояснение: высота соединения стен и композитных стен

Интерактивный онлайн-инструмент iProSTUD

iProSTUD (часть ClarkDietrich iTools) предоставляет прямые ссылки на отчеты по проектированию UL, тесты звука STC сторонних производителей и SubmittalPro®, где онлайн-пользователи могут просматривать листы технических данных и создавать заявки.

Стеновые системы Filter ProSTUD по:

• Настенная конструкция
• Настенный узел
• ограничение высоты
• Звуковые рейтинги STC
• Противопожарная защита UL

(НОВИНКА) Композитный потолок стены с направляющей направляющей

HOW Композитная стена с опорой MaxTrak® толщиной 30 мил 2-1/2 дюйма или направляющей направляющей глубокой направляющей толщиной 30 мил 2-1/2 дюйма

КАК Ограничения по высоте композита определяется в соответствии с ICC-ES AC86-2019.

Важно отметить, что стена, спроектированная с использованием предельных высот из составных таблиц HOW, должна быть построена в соответствии с примечаниями, перечисленными под таблицами предельных высот HOW Composite.

Используйте составные столы HOW, если ваша стена соответствует следующим условиям:

• Максимальный зазор прогиба составляет 7/8 дюйма или меньше.
  • Соответствует требованиям наиболее распространенных отклоняющих зазоров 1/2″ и 3/4″
• Для использования со следующими направляющими:
  • 30mil 2-1/2″ опора MaxTrak®
  • 30-миллиметровая 2-1/2-дюймовая глубокая гусеница отклонения ноги
  • Более толстые гусеницы MaxTrak или Deep Leg Deflection Track, упомянутые выше, разрешены, но не будут увеличивать предельную высоту без нового тестирования
• Гипсокартонная плита 5/8 дюйма типа X, уложенная на всю высоту в вертикальном положении
  • (Допускается оставлять зазор макс. 7/8 дюйма и не прикреплять доску к верхней направляющей)

Композитные столы ограничения высоты потолка (HOW)

• ProSTUD 25 / 15mil Composite Limiting Heights с опорой 30mil 2-1/2″ MaxTrak
• ProSTUD 20 / 18mil HOW Композитный предел высоты с 30mil 2-1/2″ ногой MaxTrak

• ProSTUD 25 / 15mil HOW Composite Limiting Heights с 30mil 2-1/2″ глубокой направляющей для прогиба ноги
• ProSTUD 20 / 18mil HOW Композитный предел высоты с 30mil 2-1/2″ Глубокой направляющей для прогиба ноги



Композитные сборки FULL

Композитная стена с непрогибающейся направляющей 1-1/4 дюйма

Композитные данные по предельной высоте могут применяться к стенам, где гипсокартон установлен на обоих фланцах стойки по всей высоте стены и верхней и нижней направляющих.Композитные данные ProSTUD® основаны на Международных строительных нормах и правилах 2018 г. и были протестированы и проанализированы в соответствии с самой последней версией AC86 (2019 г. ).

Важно отметить, что стена, спроектированная с использованием ограничений по высоте из составных столов, должна быть построена в соответствии со сборкой, поскольку она была протестирована в соответствии с ICC-ES AC86.

Не использовать с:

• Направляющие
• Эластичный канал
• Звуковые клипы
• Гипсокартон 1/2 дюйма
• Горизонтальная подножка

Техническая публикация SFIA

• Пояснение: высота соединения стен и композитных стен

Композитные столы для ограничения высоты

• Композитные стены ProSTUD с (1 слоем) 5/8″ Гипсокартонный лист типа X

Некомпозитные сборки

Некомпозитные условия характерны для всех конструкций. Когда гипсокартон останавливается на уровне потолка, но стойка продолжается до настила, это несоставное состояние. Каркас стены с направляющей для отклонения, упругим каналом (RC) или звуковыми клипсами — это некомпозитная конструкция, поскольку винты, крепящие гипсокартон, не крепятся непосредственно к каркасу или верхней направляющей. Несмотря на то, что обращение в службу технической поддержки или к специалисту по проектированию может иметь определенные преимущества, многие условия могут быть учтены с помощью приведенных ниже таблиц предельных значений высоты. В случае сомнений позвоните на нашу бесплатную горячую линию технической поддержки по телефону 888-437-3244.

Расстояние длины без связей (Lu) можно найти в ProSTUD® Physical and Structural Properties.

Некомпозитные таблицы высоты

Простуд Некомпозитный ограничивающий высоты- Полностью приготовленный
Проста некомпозитный ограничивающий. каркасом ProSTUD® Критерии проектирования сильно различаются в зависимости от веса потолка, распорок и опорных точек.

Столы для потолочных перекрытий ProSTUD

Стены с прорезью или стены с обшивкой

Стены с прорезью и обшивкой распространены, но условия сильно различаются в зависимости от требований здания. Хотя некомпозитные столы можно использовать с осторожностью, в случае сомнений обращайтесь на горячую линию службы технической поддержки по телефону 888-437-3244, чтобы получить информацию о дизайне стенок.

См.: Сборки ProSTUD Chase Wall со звукоизоляцией



Информация об огнестойкости ProSTUD® UL®

Соответствие ограничениям по высоте является лишь частью сильных сторон каркаса ProSTUD для гипсокартона. Когда дело доходит до соответствия огнестойким системам, ProSTUD одобрен UL для наиболее распространенных конструкций UL. Все огнестойкие сборки соответствуют стандартам испытаний UL 263.

Сертификаты огнестойкости ProSTUD UL:

ProSTUD Настенные конструкции, внесенные в список UL

ProSTUD компании ClarkDietrich, одобренные UL Listigs на сайте UL.com

Звуковые испытания проводились:

Western Electro-Acoustic Laboratory

Рейтинги ProSTUD STC, отсортированные по сборкам:

• Звуковые сборки ProSTUD® 3-5/8″
• Звуковые сборки ProSTUD 2-1/2 дюйма

Агентства по тестированию и сертификации

Независимое тестирование продукции и сертификация

ProSTUD® протестирован профессионалами! Мы заручились поддержкой ведущих агентств по тестированию и анализу в отрасли для разработки ProSTUD. Ниже приведен список профессиональных организаций и сторонних отчетов для ProSTUD.

Огневые испытания

• UL ^® — Underwriter Laboratories Inc.
• ProSTUD от ClarkDietrich одобрен в списках UL

Звуковые испытания

• WEAL — Западная электроакустическая лаборатория

Структурный анализ (только для продуктов West Coast)

• CTL – Лаборатории строительных технологий

Простая установка электропроводки, водопровода и мостов.

ProSTUD предварительно пробиты отверстиями через равные промежутки времени, что специально разработано для быстрой установки труб, электрических кабелепроводов и стеновых перемычек.

Восточное побережье / Центральное расстояние между пуансонами:

Центр перфорации находится на расстоянии 12 дюймов от ведущего конца, затем на расстоянии 48 дюймов от ос.

Расстояние между пуансонами West Coast:

Центры пуансонов находятся на расстоянии 24 дюйма от ведущего конца, затем 24 дюйма по центру.

Центр выбивного отверстия на задней части не менее 12 дюймов от конца шпильки.

Если требуется боковая распорка для прогиба в верхней части стены, а пробивка не находится на расстоянии 12 дюймов от верха стойки, используйте обвязку и блокировку вместо бокового перекрытия CRC или Spazzer Bar.

при необходимости обращайтесь в отдел продаж ClarkDietrich или на местный завод. по вопросам о винтовых соединениях в каркасе гипсокартона ProSTUD



Системы направляющих с глубоким изгибом ProTRAK®

Вертикальные направляющие с глубоким изгибом в верхней части стены необходимы для того, чтобы верхняя часть стойки стены могла плавать внутри верхних опор направляющей. Это соединение позволяет вертикально перемещать динамическую нагрузку основной конструкции без передачи осевых нагрузок на внутренние стойки из гипсокартона. Зазор (определяемый инженером-регистратором) требуется между верхней частью стойки стены и направляющей направляющей.

Каркас стены с направляющей направляющей, как правило, представляет собой некомпозитную конструкцию, поскольку винты, крепящие гипсокартон, не крепятся непосредственно к верхней направляющей.

(НОВИНКА) Композитные столы для верхней части стены с направляющей направляющей с опорой MaxTrak® толщиной 30 мил 2-1/2 дюйма или направляющей направляющей глубокой опоры шириной 30 мил 2-1/2 дюйма. См. ProSTUD/Технические данные для получения дополнительной информации.



Каркасные стойки ProSTUD для гипсокартона можно использовать с несколькими системами направляющих Deep Leg:

• ProTRAK® Deep Leg Track
• Structural Deep Leg Track (18ga. и 16ga.)
• Отклоняющая направляющая MaxTrak™ с прорезями

По ссылке ниже представлена ​​более подробная информация о каждой системе:

Системы направляющих с глубокими опорами ProTRAK

• По любым вопросам о системах направляющих с отклонением обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.

Детали САПР Р БИМ Код и паспорт безопасности Архитектурные спецификации AIA/CEU

Документы

Каталог продукции ProSTUD®

Утверждения кода ProSTUD и стандарты производительности

Идентификация продукта ClarkDietrich

Сертификаты и стандарты качества

• AISI S100-16 Североамериканские технические условия на проектирование элементов конструкции CFS
• Североамериканский стандарт AISI S220-15 для каркаса CFS — ненесущие элементы
  • (соответствует ASTM C645, но IBC заменен на AISI S220 в IBC 2015)
  • Раздел A4 Материал — химические и механические требования (ссылка на ASTM A1003/A1003M)
  • Раздел A5 Защита от коррозии (со ссылкой на ASTM A653/A653M)
  • Раздел C Установка — (ссылка на ASTM C754)
• AISI S202-15 Кодекс стандартной практики для холодногнутых стальных конструкционных каркасов
  • Раздел F3 Доставка, обработка и хранение материалов
• Стандартные методы испытаний ASTM E72 для проведения испытаний на прочность панелей для строительства зданий
• ASTM E90 Стандартный метод испытаний для лабораторных измерений потерь при передаче воздушного звука в строительных перегородках и элементах
• Стандартные методы испытаний ASTM E119 для испытаний строительных конструкций и материалов на огнестойкость
• IBC 2018 Международный строительный кодекс
• Intertek CCRR-0207 Ненесущий металлический каркас
• LA RR #26019 Город Лос-Анджелес Отчет об исследовании ProSTUD
• NYC OTRC ProSTUD Письмо об утверждении
• UL Design 263 «Испытания строительных конструкций и материалов на огнестойкость»
• Номер файла UL R26512 Полный список конструкций ProSTUD и ProTRAK UL
• SDS для изделий из стального каркаса ASTM A1003 для внутреннего каркаса, наружного каркаса и зажимов/аксессуаров
• Патент США № 9,010,070 Каркасная система ProSTUD для гипсокартона

Технология Smart Edge™

Усовершенствование для производства стали, которую легче обрабатывать и которая снижает риск порезов и царапин.

Smart Edge — это запатентованная функция безопасности, которая теперь является стандартной для ведущей в отрасли системы каркаса для гипсокартона ProSTUD® от ClarkDietrich. Мы переработали края возвратных кромок шипов и края ножек направляющих, сделав их более гладкими и закругленными. Результатом является более простой в обращении продукт, который снижает риск порезов и царапин для монтажников, а также для других профессий, которые могут соприкасаться с каркасом.

Загрузки:

• Технический паспорт технологии Smart Edge™

Покрытие DiamondPlus®

Prostud® с покрытием clarkdietrich DiamondPlus®

В то время как стандартные шпильки G40 признаны многими в качестве промышленного стандарта для внутренних стальных каркасов, ClarkDietrich также предлагает ProSTUD с покрытием DiamondPlus — новое поколение высокопроизводительных кодовых — совместимые стальные каркасные системы.

Загрузки:

• DiamondPlus и G40: сравнительный лист солевого спрея
• Брошюра DiamondPlus
• Эквивалентные покрытия Белая книга
• DiamondPlus Infographic — Шаги, которые мы предпринимаем для создания ProSTUD с помощью DiamondPlus

Что такое шпилька EQ для гипсокартона?

Безопасность жизнедеятельности — Характеристики системы — Соединения

Каркас из гипсокартона, эквивалентный толщине, должен соответствовать минимальным требованиям к характеристикам обычного каркаса из гипсокартона, как определено Ассоциацией производителей стальных каркасов (SFIA). ProSTUD®, популярный в отрасли продукт «EQ», использует технологию профилирования и производства стали, превосходя характеристики обычного каркаса из гипсокартона по допустимому моменту и прочности винтового соединения.

При сравнении систем каркаса из гипсокартона важно помнить о безопасности жизни, характеристиках системы и соединениях. Каркасная система ProSTUD для гипсокартона обеспечивает уверенность в выполнении всех трех важных функций, предоставляя правильный выбор продуктов и данных о продуктах для каждого применения.

Загрузки:

• Что такое эквивалентная (EQ) стойка для гипсокартона Информационная страница

Формы запроса на замену продукта

Чтобы упростить процесс запроса на замену продукта, когда продукты ClarkDietrich не указаны в архитектурной спецификации, выберите одну из форм CSI на нашей странице ClarkDietrich Формы запросов на замену, чтобы упростить процедуру.

Для создания представлений о продуктах для прикрепления к этим формам используйте систему представления продуктов ClarkDietrich SubmittalPro.

• Для отправки образцов продукции архитектору позвоните по телефону (800) 543-7140 и запросите образцы продукции ClarkDietrich.

Архитектурные спецификации

Спецификации ProSTUD® и ProTRAK®

• Полные спецификации ClarkDietrich’s MasterSpec с ProSTUD можно найти, нажав здесь.
• Для получения бесплатного обзора спецификаций свяжитесь с нашей группой проверки архитектурных спецификаций по телефону 330-974-0835 или напишите нам по электронной почте: [email protected].

ClarkDietrich SubmittalPro®

Самый быстрый способ найти информацию о продукте

Листы предложений для точного продукта, который вы ищете, могут быть созданы с помощью системы представления продуктов ClarkDietrich SubmittalPro®.

Наиболее распространенные заявки ProSTUD можно найти ниже:



• По любым вопросам, связанным с созданием заявок на продукцию или использованием SubmittalPro, обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.
  Каркас из гипсокартона: Правила создания каркаса для перегородок и потолков
